Методология IDEF0 предписывает построение иерархической системы
диаграмм - единичных описаний фрагментов системы. Сначала проводится
описание системы в целом и ее взаимодействия с окружающим миром
(контекстная диаграмма), после чего проводится функциональная декомпозиция
– система разбивается на подсистемы, и каждая подсистема описывается
отдельно (диаграммы декомпозиции). Затем каждая подсистема разбивается на
более мелкие и так далее до достижения нужной степени подробности [54].
Ранее нами было отмечено, основной целью создаваемой
информационной системы является не только учет заявок клиентов на оказание
услуг, но и учет оплаты по данным заявкам. Причем учет оплаты в нашем случае
имеет первостепенное значение, так как на настоящий момент на предприятии
невозможно систематизировать информацию по задолженности контрагентов
перед организацией. Поэтому далее подробно рассмотрим процесс работы
информационно-аналитической системы учета и контроля дебиторской
задолженности (ДЗ) в разработанной нами информационной системе.
С контекстной диаграммой, которая является вершиной древовидной
структуры диаграмм, показывает назначение системы (основную функцию) и ее
взаимодействие с внешней средой, можно ознакомится на рисунке 6.
30

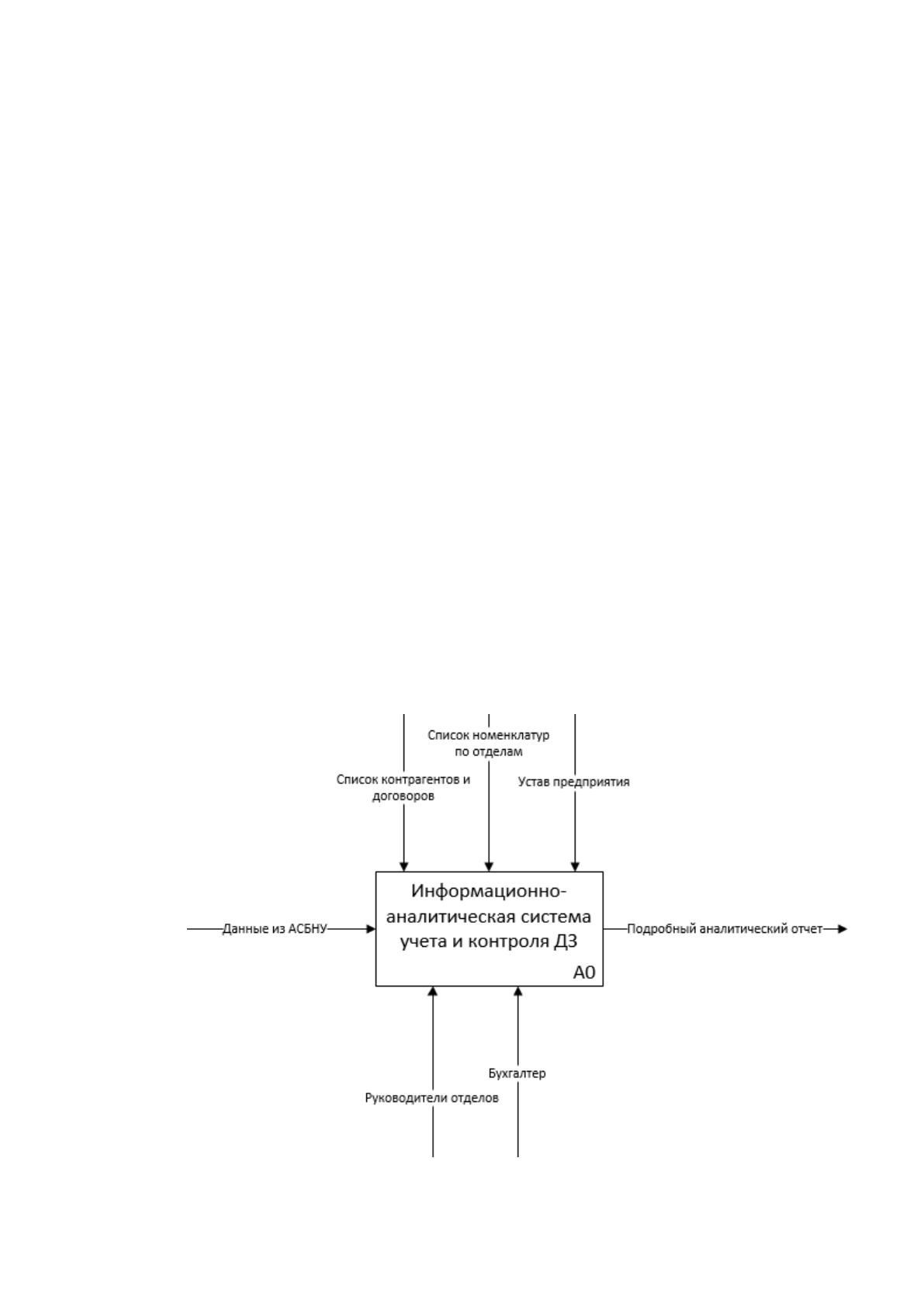

Рисунок 6 – Контекстная диаграмма
В систему поступают данные из автоматизированной системы
бухгалтерского и налогового учёта. Пользователями системы являются:
руководителей отделов, на которых числится дебиторская задолженность,
бухгалтера. При использовании разработанной информационно-аналитической
системы на выходе получаем подробный аналитический отчет о дебиторской
задолженности.
Далее функции делятся на подфункции и так до достижения требуемого
уровня детализации исследуемой системы. Диаграммы, которые описывают
каждый такой фрагмент системы, называются диаграммами декомпозиции
(рисунки 7-10) [2].

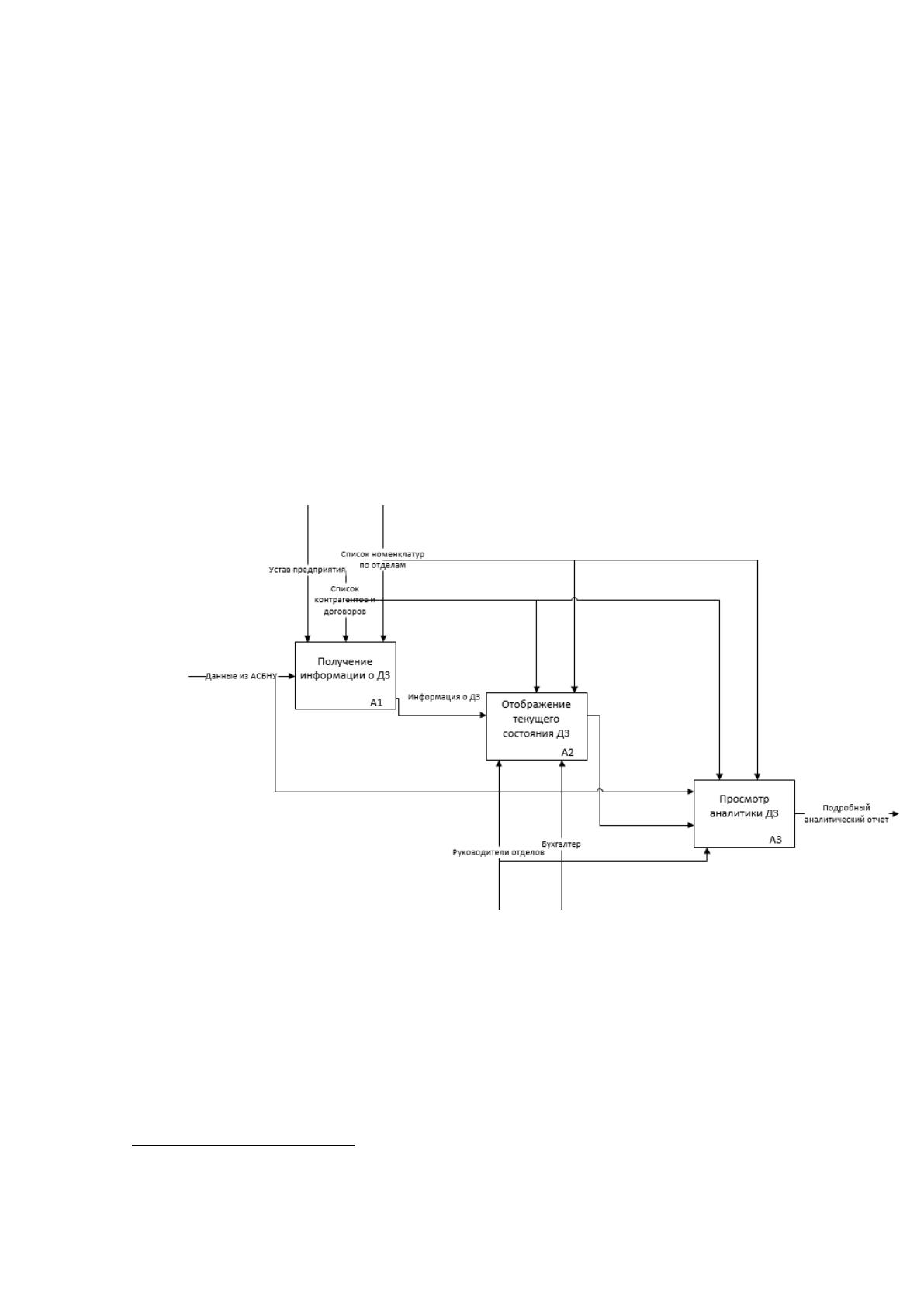

Рисунок 7 – Декомпозиция процесса «Информационно-аналитическая
система учета и контроля»
2
В процессе «Получение информации об услуге» происходит получение и
обработка данных от АСБНУ. Затем в процессе «Отображение текущего
состояния услуг» полученные данные отображаются в удобном для пользователя
2
Составлено автором в среде MS Visio
31
виде. В процессе «Просмотр аналитики по услуге» данные структурируются,
выводятся аналитические таблицы и графики.

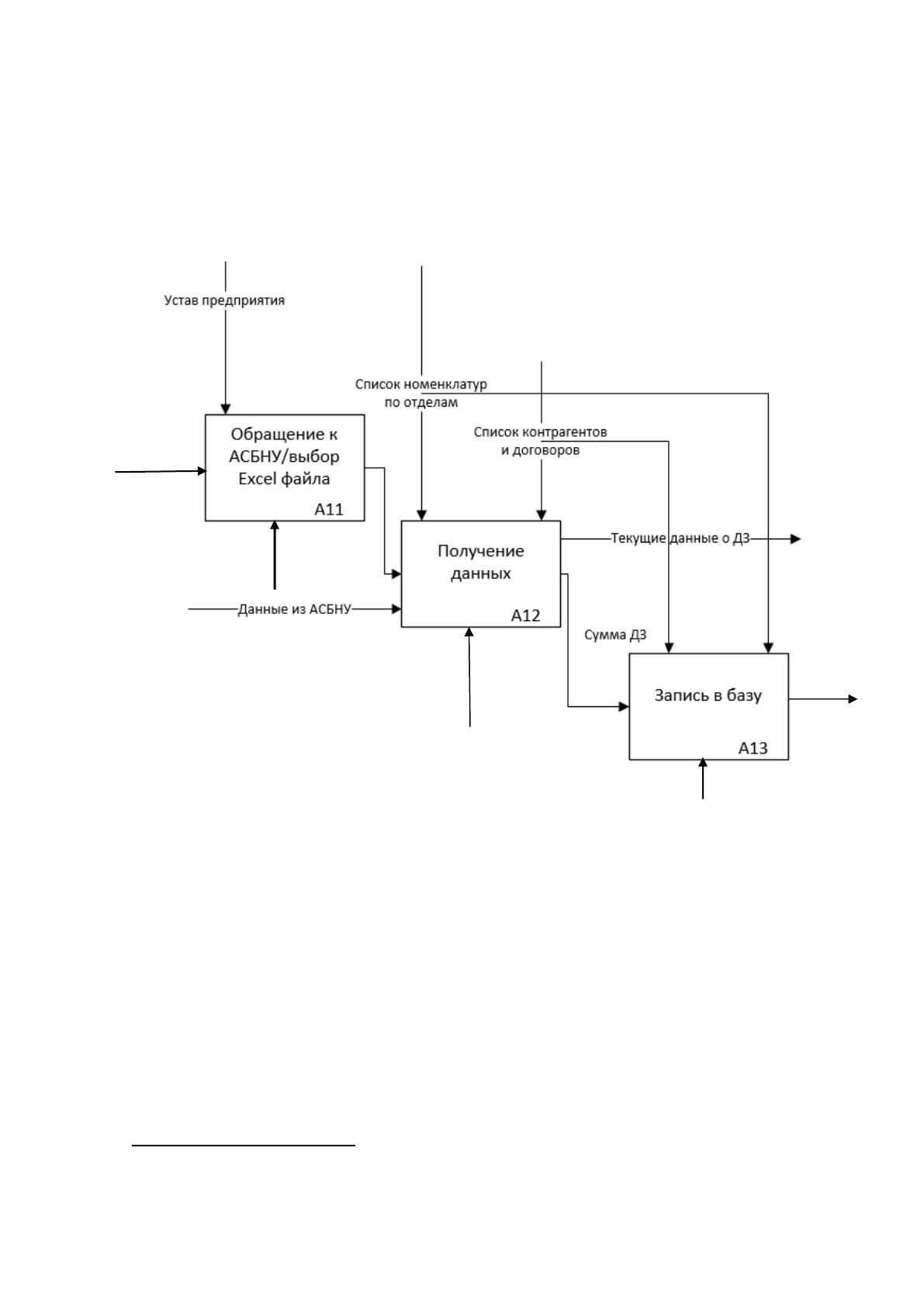

Получение текущих данных происходит по следующей схеме: сначала
система обращается к АСБНУ, на следующем шаге происходит получение
текущих данных о дебиторской задолженности и производиться запись в базу.
Рисунок 8 – Декомпозиция процесса «Получение информации»
3

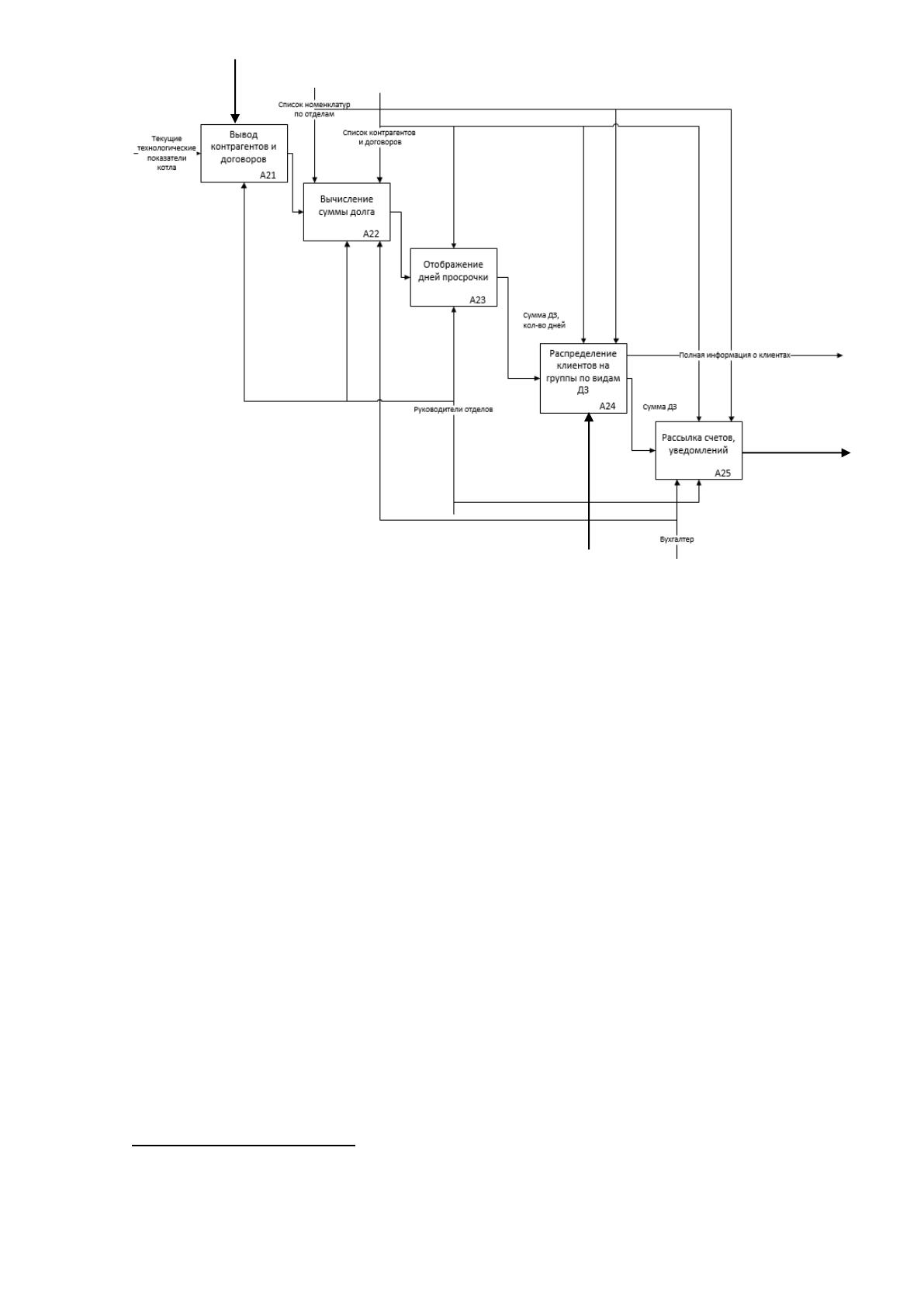

Отображение текущего состояния услуги происходит по следующей
схеме: сначала выводится наименование контрагента и номер договора, на
котором числится услуга, затем вычисляется сумма долга, и отображается
количество дней задержки без изменения. В блоке А24 происходит
распределение контрагентов на группы по видам услуг. В заключении, в блоке
А25 осуществляется формирование уведомлений о наличии задолженности для
клиентов.
3
Составлено автором в среде MS Visio
32
Рисунок 9 – Декомпозиция процесса «Отображение текущего состояния
услуги»
4
Просмотр аналитики происходит по следующей схеме: сначала
происходит формирование топ 10 должников по сумме долга, далее возможен
просмотр истории, а также вывод статистики по группам надежности, отделам,
месяцам, клиентам, номенклатурам, сумме долга, и вывод статистики в
графическом виде.
4
Составлено автором в среде MS Visio
33

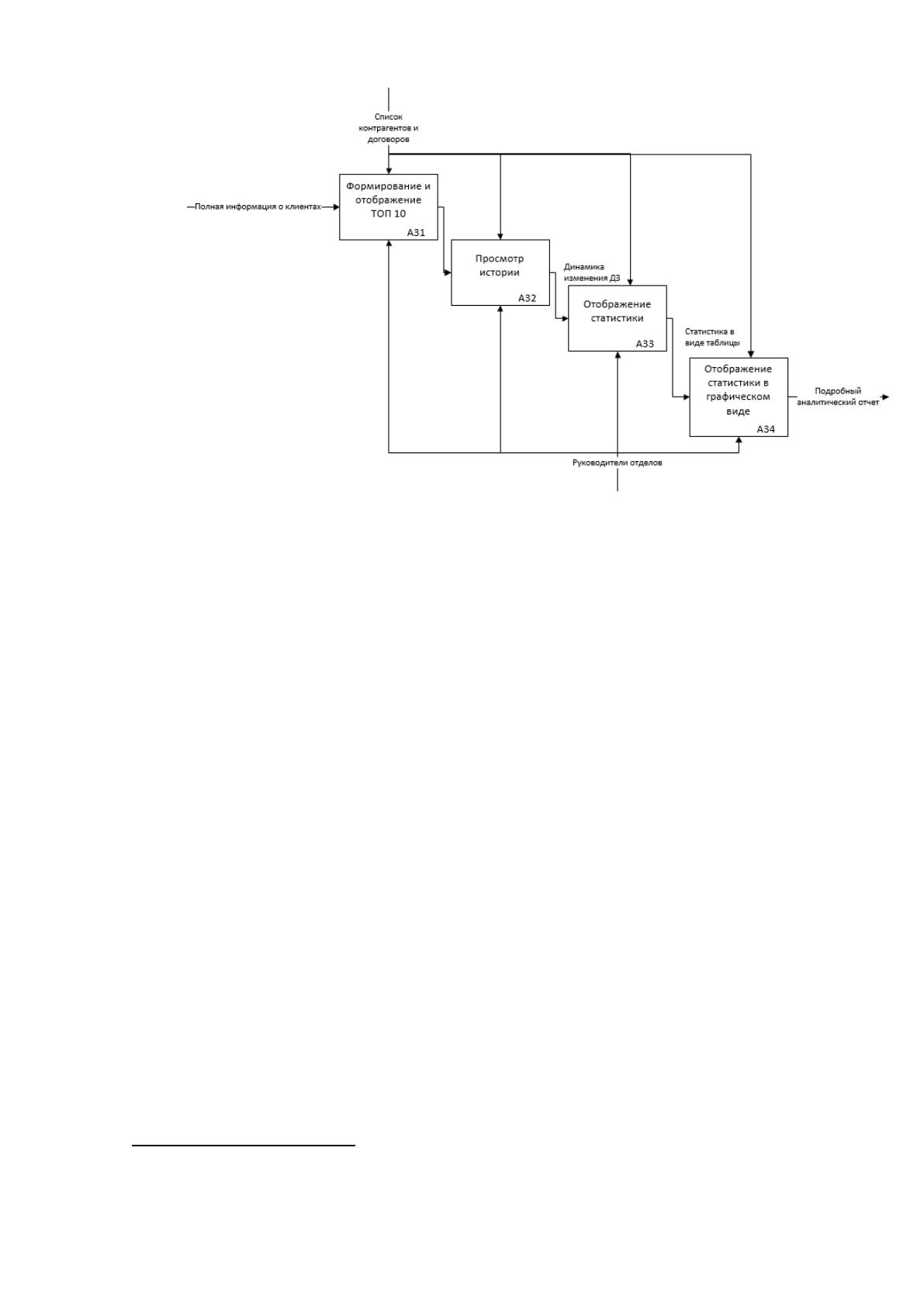

Рисунок 10 – Декомпозиция процесса «Просмотр аналитики»
5
Диаграмма дерева узлов (рисунок 11) показывает иерархию функций
(работ) в модели и позволяет рассмотреть всю модель целиком, но не показывает
взаимосвязи между функциями (работами) [54].
5
Составлено автором в среде MS Visio
34

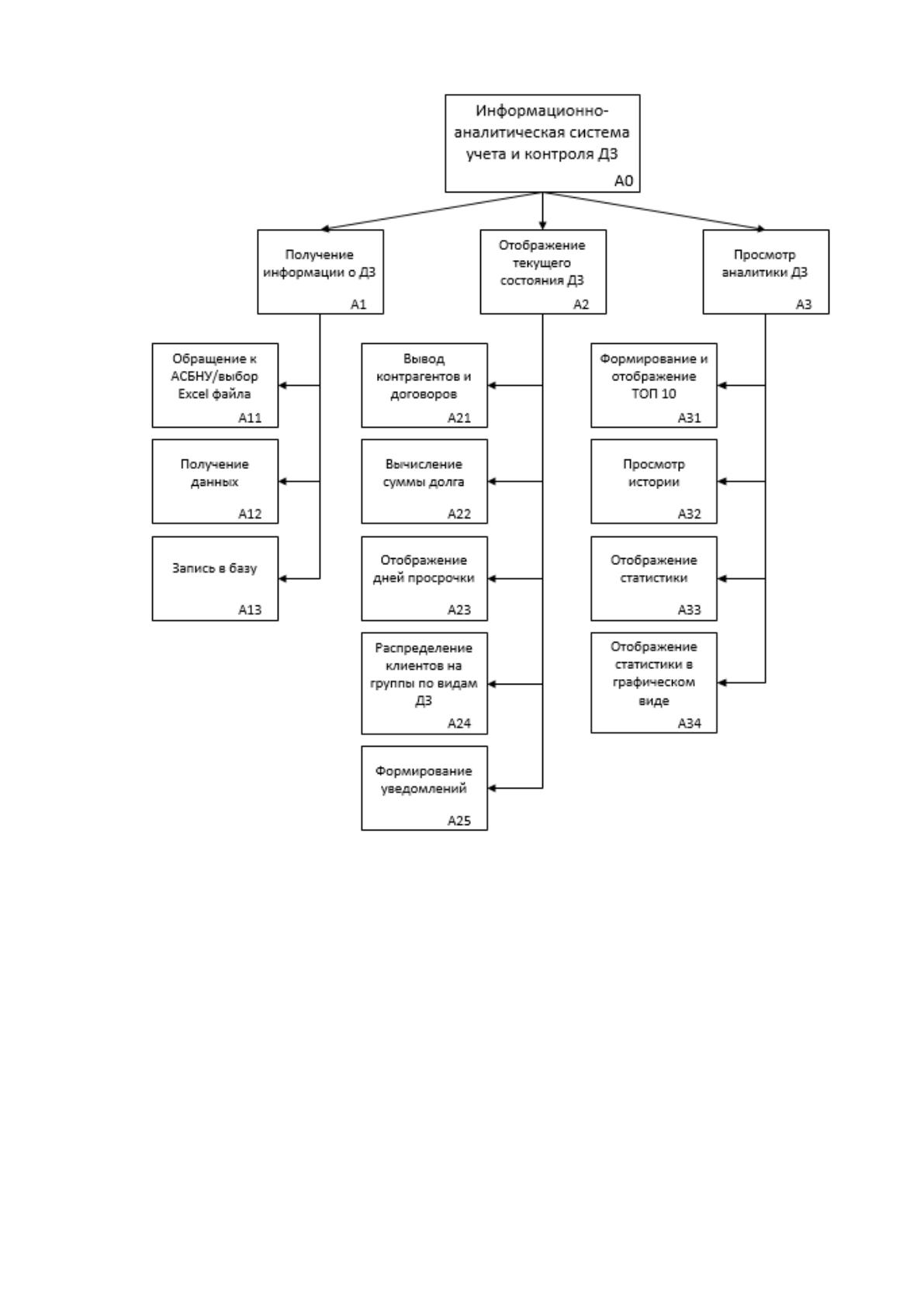

Рисунок 11 – Дерево узлов
1.2.2. Определение места проектируемой задачи в комплексе задач и ее
описание
Существующая система по работе с учетом и контролем оказания услуг
имеет следующие проблемы:
35
– Большая трудоемкость обработки информации (каждый руководитель
отдела обрабатывает информацию полностью по всему отделу);
– Ручной поиск замедляет и усложняет процесс работы информацией;
– Отсутствие исторических данных;
– Отсутствие графических данных (графиков и диаграмм);
– Нет консолидации по контрагентам, т.к. у одного контрагента может
быть несколько договоров/соглашений;
– Усложняется работа с новым заданием, т.к. необходимо отсекать старое;
– Нет классификации заданий и услуг на виды;
– Ручное формирование и рассылка счетов и уведомлений;
– Отсутствие сортировки от крупных должников к мелким.
Исходя из этого, необходимо создание новой автоматизированной
системы учета и контроля оказания услуг.
1.2.3. Обоснование необходимости использования вычислительной
техники для решения задачи
В настоящее время практически на каждом предприятии используются те
или иные информационные технологии. Учет услуг в ФГУП «Почта России», а
также учет расчетов между контрагентами по данным услугам, осуществляемый
в ручном режиме, существенно усложняет и замедляет работу предприятия.
Между тем, само по себе предприятие является стратегически важным как для
конкретной группы людей, так и для государства в целом, поскольку отвечает за
оказание почтовых услуг. являющихся неотъемлимой частью сушествования
государства как такового. Поэтому при решении проблемы учета оказанных и
оплаченных услуг на предприятии почтовой связи целесообразно использовать
информационные технологии.
Цель использования информационных технологий: спроектировать и
разработать информационно-аналитической системы учёта и контроля за
оказанием услуг на предприятии почтовой связи.
Задачи автоматизации:
36
Отображение текущего состояния оказания услуг почтовой связи в
разрезе в разрезе контрагентов, договоров, отделов, сумм долга;
Расчет штрафа для контрагента;
Вычисление дней просрочки;
Распределение клиентов на группы по степени надежности;
Рассылка клиенту счетов, уведомлений;
Формирование и отображение ТОП 10 клиентов-неплательщиков;
Просмотр истории;
Отображение статистики в графическом виде.
В настоящее время схема документооборота рассматриваемых процессов
выглядит следующим образом.
37

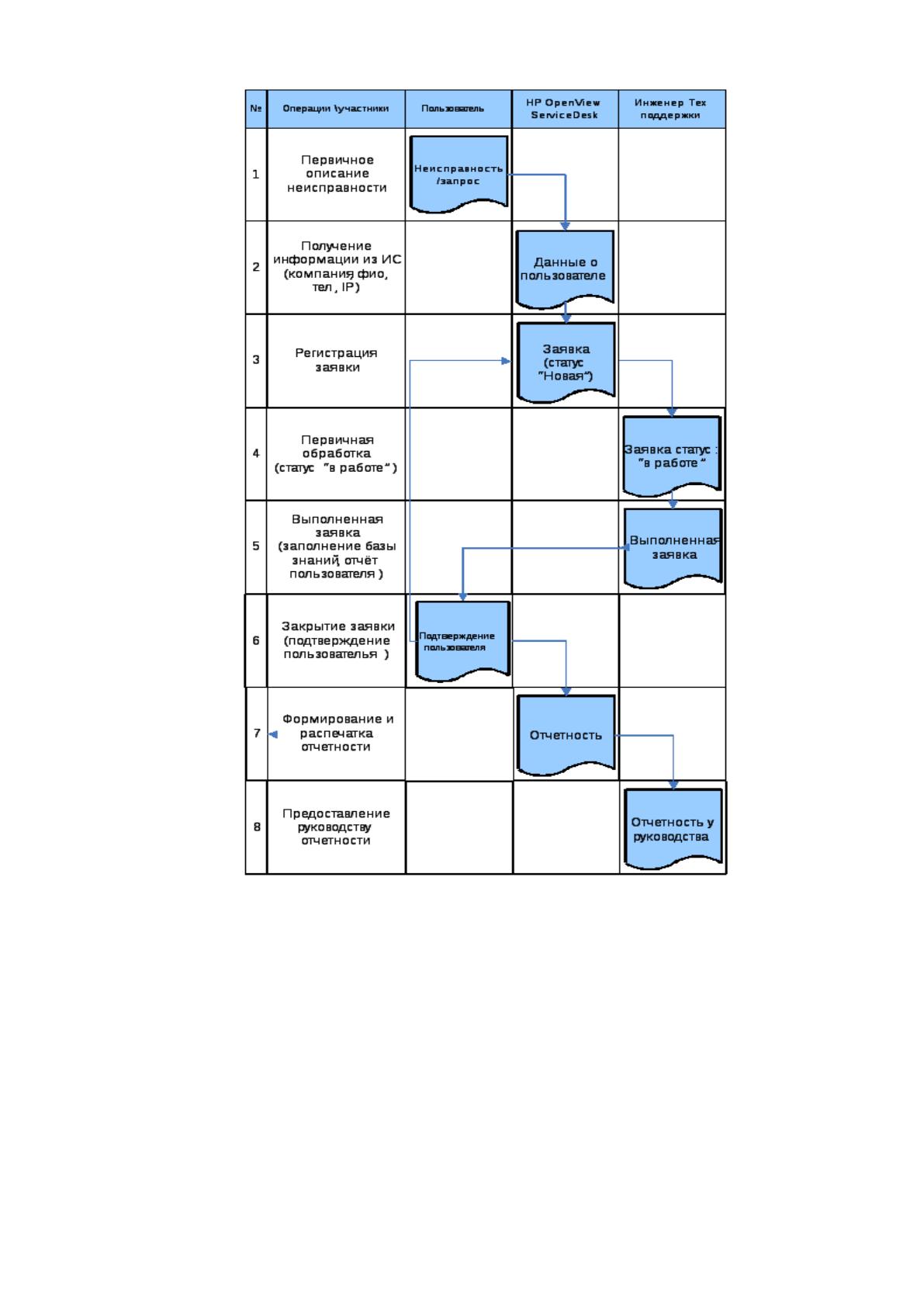

Рисунок 12 – схема существующего документооборота рассматриваемого
процесса
Проектируемая система будет являться цельной комплексной системой
для предприятия почтовой связи.
38
1.2.4. Анализ системы обеспечения информационной безопасности и
защиты информации
Политика информационной безопасности направлена на защиту
информационных активов от угроз, исходящих от противоправных действий
злоумышленников, уменьшение рисков и снижение потенциального вреда от
аварий, непреднамеренных ошибочных действий персонала, технических сбоев,
неправильных технологических и организационных решений в процессах
обработки, передачи и хранения информации и обеспечение нормального
функционирования технологических процессов.
Риск аварий и технических сбоев определяется состоянием технического
парка, надежностью систем энергоснабжения и телекоммуникаций,
квалификацией персонала и его способностью к адекватным действиям в
нештатной ситуации.
В качестве внешнего нарушителя информационной безопасности
рассматривается нарушитель, который не имеет непосредственного доступа к
ресурсам и техническим средствам информационной системы, которые
находятся в пределах контролируемой зоны.
В качестве внутреннего нарушителя информационной безопасности,
рассматривается нарушитель, который имеет доступ к контролируемой зоне,
возможности данного нарушителя существенно зависят от того, какие
ограничивающие факторы действуют в контролируемой зоне. Лица,
допущенные к информационной системе, имеют различные полномочия на
доступ к информационным, программным, аппаратным, а также к другим
ресурсам информационной системы. Доступ к ресурсам зависит от принятой в
организации политики безопасности.
Внешние нарушители характеризуются тем, что, как правило, не имеют
возможности прямого доступа к элементам информационной системы, но при
этом не исключается возможность доступа к коммуникационным линиям и
оборудованию информационной системы, расположенным вне контролируемой
зоны. Среди данного вида нарушителей можно выделить:
