1.1.3. Программная и техническая архитектура ИС предприятия
Техническая структура ООО «Агробизнес» представляется целым
вычислительном комплексом с сервером, маршрутизаторами и свитчами.
Основным межсетевым экраном, который применяется в системе
является брандмауэр компании CheckPoint NGX R65, выполняющий роль
фильтрация трафика, а также анализа всего имеющегося контента.
Стоит отметить, что также он реализует множество функций
инициализации и поддержки VPN-туннелей с удаленными регионами,
офисами.
Основные сетевые коммутаторы применяются от производителя
CISCO как одни с самых надежных и многофункциональных в своем классе.
На рисунке 4 показана аппаратно-техническая архитектура ООО
«Агробизнес».
17

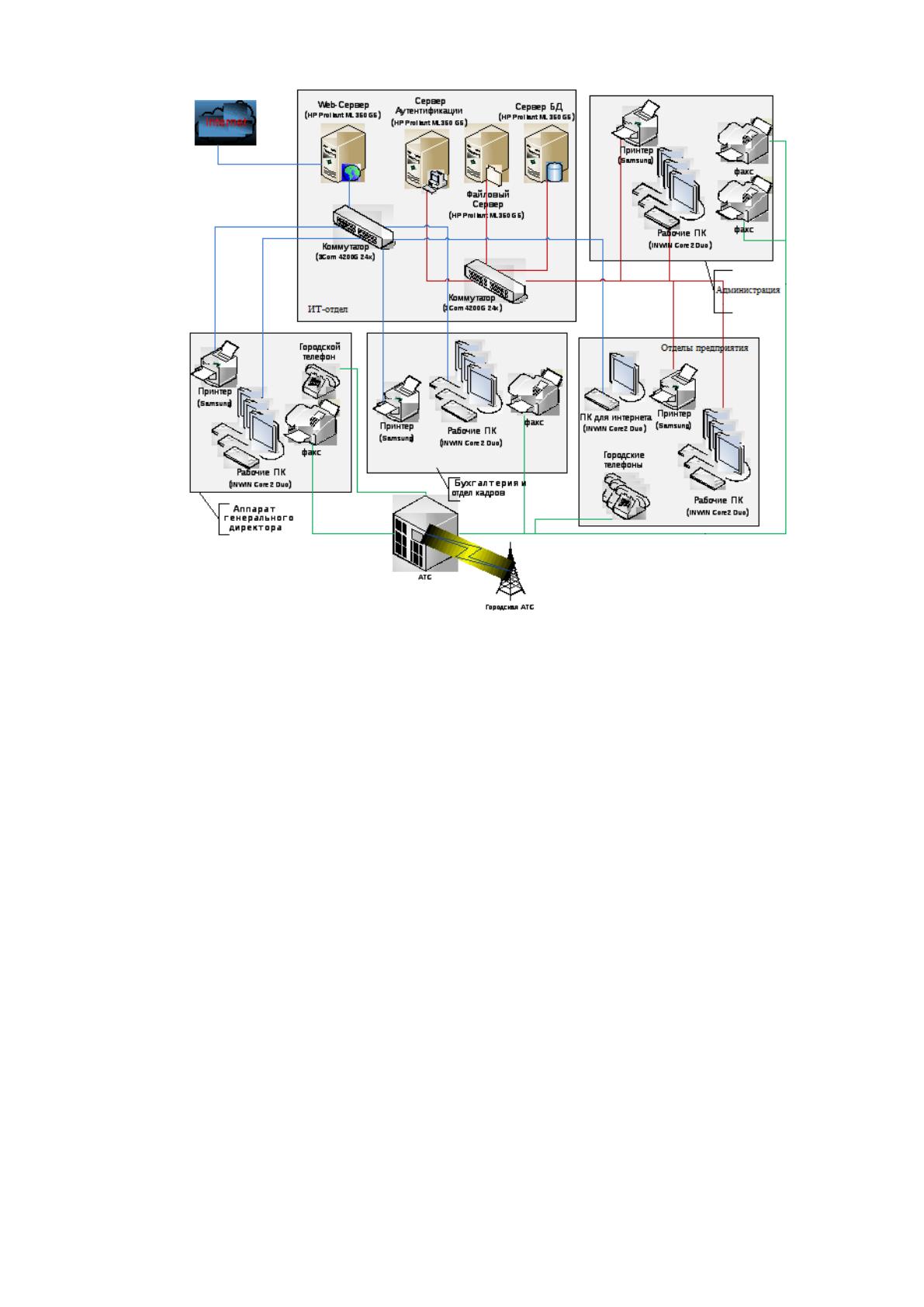

Рисунок 4 – Аппаратно-техническая архитектура
На практически всех рабочих станциях для сотрудников установлена
ОС Microsoft Windows 10, также используется пакет Microsoft Office 2016
(базовая версия), защиту от вирусов на компьютерах обеспечивает Symantec,
при этом в качестве корпоративной почты применяется система Exchange
Server компании MicroSoft.
Бухгалтерия, а также отдел кадров для расчета информации по
сотрудниках и начисления для них заработной платы применяют программу
1С:Бухгалтерия 8.2.
Также эта версия поддерживает так называемый тонкий клиент с веб-
интерфейсом (рисунок 5).
18

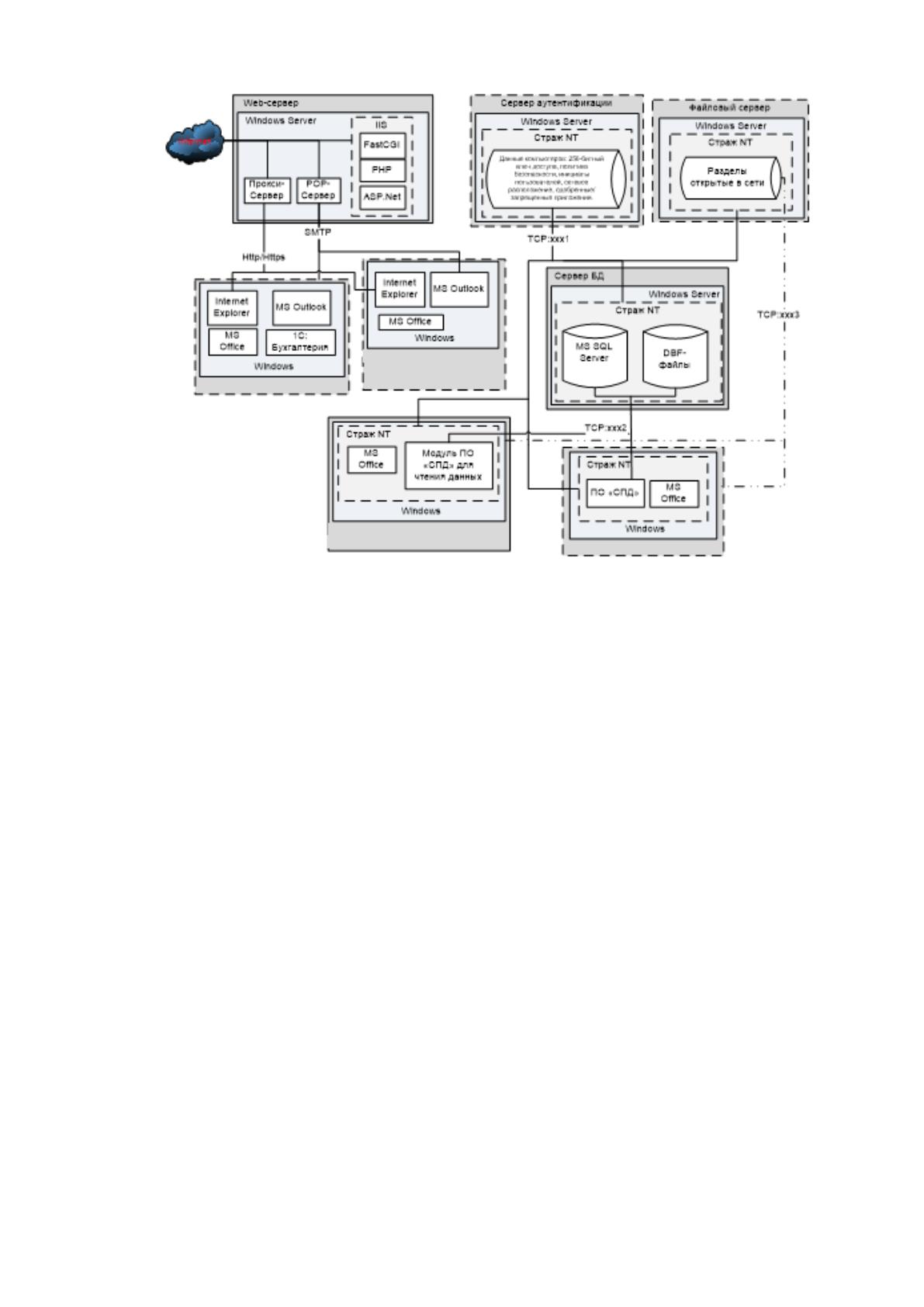

Рисунок 5 – Программная архитектура ООО «Агробизнес»
Поскольку деятельность компании тесно связана с
документооборотом, то для его организации применяется системы
электронного документооборота (сокращенного СЭД) Directum.
В современной компании СЭД становятся обязательным атрибутом
ИТ-инфраструктуры. С непосредственной их помощью увеличивается
эффективность деятельности организации, на базе технологии электронного
документооборота решаются разные задачи внутреннего управления, а также
межведомственного взаимодействия или взаимодействия с населением.
Стоит отметить, что общепринятой аббревиатурой считается СЭД,
хотя с ней наравне также применяется САД (от «система автоматизации
делопроизводства»), а также СЭДО и САДО.
Интерфейс СЭД Directum показан на рисунке 6.
19

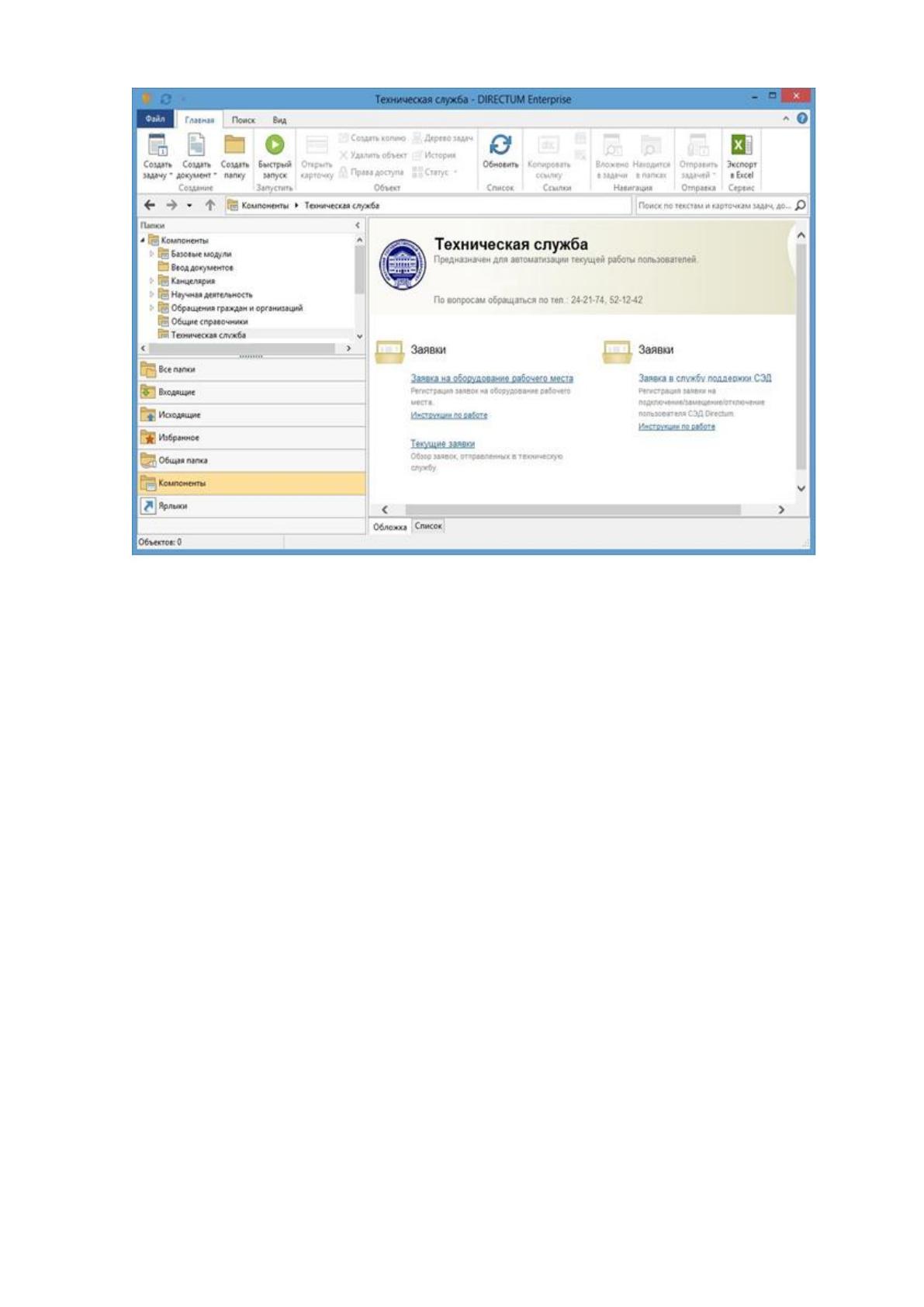

Рисунок 6 – Внешний вид СЭД Directum
Негативные стороны СЭД Directum:
– отсутствие вывода объектов в постраничном режиме в опись
документов, а также результатов поиска, параметры недоступности
применения вспомогательных стилей в описаниях документов.
Рассмотренные функции реализуются непосредственно в Docsvision.
Внутри основного окна приложения могут отображаться любые web-
страницы и отчеты.
В отделе бухгалтерии используются такие программные продукты:
– ПО Ланокс – это ПО для учета выполняемой документации, что
позволяет формировать в ООО «Агробизнес» структурированный реестр
самых разных договоров с всей нужной информацией.
– ERP «Управление финансами» имеет все возможности
автоматизировать процессы бухгалтерского учета, что обеспечивает удобное
выполнение целостного, прозрачного, согласованного бухгалтерского или же
управленческого учета для самых разных типов компаний.
20
Также в данной системе SAP выполняют бухгалтерский учет сразу
для юридических и физических лиц.
Заметим, что при этом, все имеющиеся документы могут быть
фиксированы одновременно как в валюте выполняемой операции, так во
внутренней (или национальной) валюте для определения юридического лица.
Парус.Бухгалтерия – специальный программный продукт, что
предназначается для автоматизации выполнения функций бухгалтерского
учета непосредственно в организациях самых различных сфер деятельности.
Программа является также составным компонентом системы, что включает
ряд модулей в себя, позволяющие более детально автоматизировать
процессы для складского учета, начисления заработной платы, другие
деловые процессы и прочее.
В результате рассмотрение программного обеспечения, которое
применяется в ООО «Агробизнес», можно сделать вывод, что имеется
полноценное средство для администрирования, защиты и настройки ЛВС
компании.
В работу сети внедрена ОС Windows Server 2016. Использование
именно этой системы очень простое, а также работать с ней на сервере
практически не составляет труда.
Пользователю предоставляется удобная и понятная панель
управления. Ее смогут применять даже новички, не имеющие навыков
настройки и работы с такими ОС.
Рассматриваемая ОС имеет практически все инструменты, которые
применяются для качественного администрирования сети, выполнения
удаленного доступа, а также обеспечения защиты данных в сети ООО
«Агробизнес».
Кроме этого, в перспективе компанией планируется использование
виртуализации, а данная ОС имеет возможность использовать динамическую
платформу, которая поможет создать качественную и адаптивную серверную
инфраструктуру.
21
Кроме этого, Windows Server 2016 обеспечивает запуск практически
любых программных приложений на разных платформах, а также поддержку
современного стиля работы.
СУБД SQL Server является семейством продуктов, которые
разработаны для непосредственного сохранения данных и их обработки в
системах для обслуживания коммерческих веб-компонентов.
SQL Server очень прост для использования, он также широко
применяется для решения задач по обработке информации в сверхсложных
системах.
Он также очень популярен для отдельных пользователей, которые
применяют надежный сервер БД для разных личных задач.
Непосредственно в состав СУБД SQL Server входят такие 2 основные
службы, что предназначены для применения на платформе .NET, а также
систем с традиционной клиент-серверной структурой.
Первая служба является высокопроизводительным реляционным
ядром для БД, которое дает возможность обеспечивать масштабируемость
систем, которые созданы непосредственно на его основании [2].
Вторая служба – это Server Analysis Services – инструмент, который
предоставляет множество методов для реализации анализа данных, что
имеются в хранилищах информации и разных системах для принятия
решений.
Классическая архитектура «клиент-сервер» в базах данных состоит из
таких двух компонентов:
– непосредственно СУБД;
– клиентское приложение.
Такая архитектура каждого клиентского приложения, предоставляет
определенный пользовательский интерфейс с выполнением работы в СУБД
SQL Server, а также является «толстым» клиентом.
22
Платформа .NET является распределенной средой, где разнообразные
и слабо связанные программируемые интернет-сервисы выполняются на
различных серверах.
Стоит отметить, что для такой распределенной вычислительной
системы все клиентские приложения являются в данном случае «тонкими»
клиентами, что обеспечивают доступ к информации СУБД SQL Server
посредством вспомогательных веб-сервисов, к примеру, с помощью Internet
Information Services.
Классическим примером «тонкого» клиента являются веб-браузеры,
которые установлены на ПК клиентов.

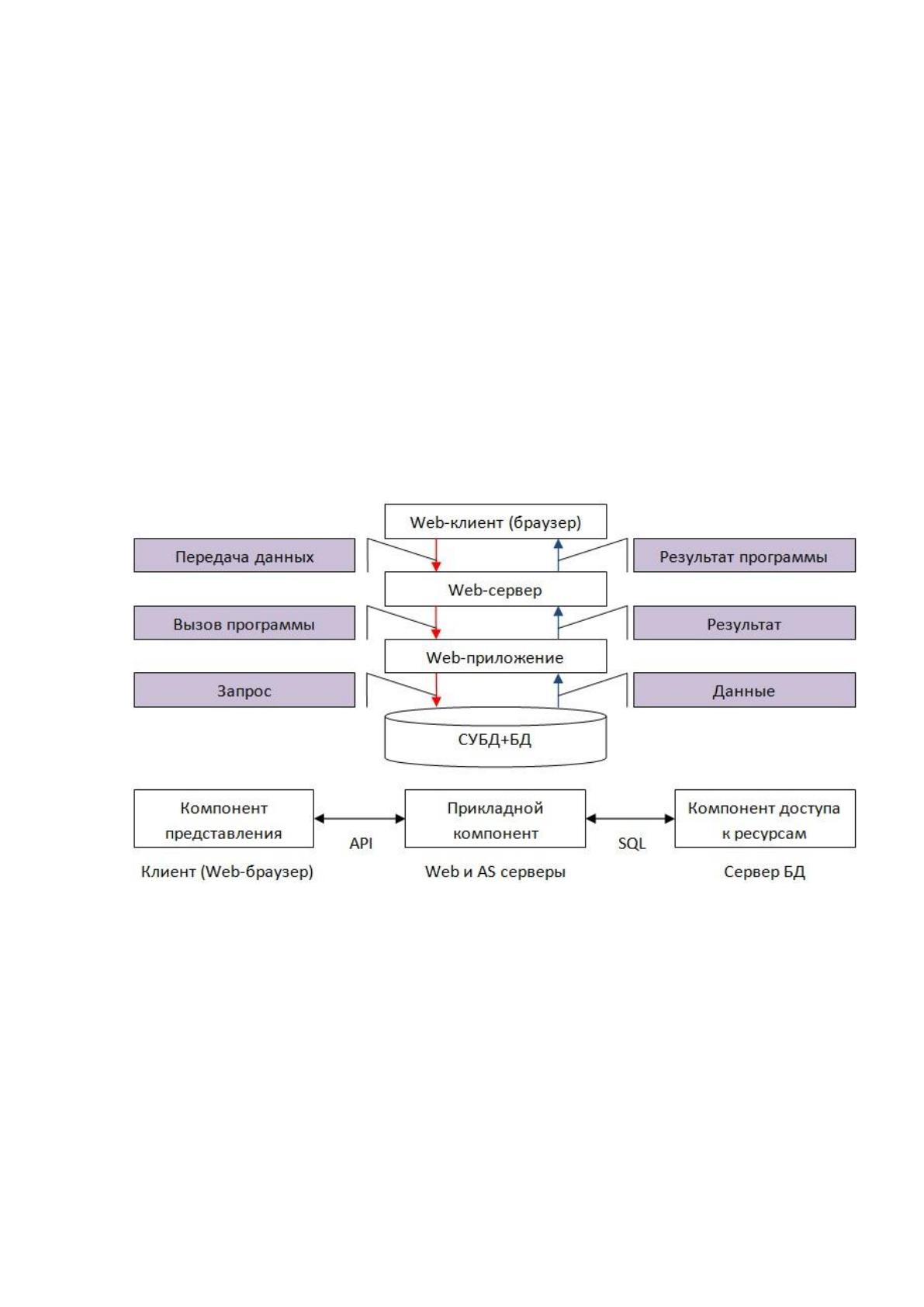

На рисунке 7 показан доступ клиентов к серверу:
Рисунок 7 – Архитектура СУБД SQL Server
Реляционным ядром SQL Server считается реляционная СУБД,
которая имеет возможность хранить и осуществлять управление данными
прямо в реляционных таблицах.
Несколько БД не могут применять одновременно операции с сервера.
Но, при выполнении оптимизации производительности можно добиться
значительного повышения отказоустойчивости для всех файлов данных, а
23
также файлов журнала, как правило, размещаемых на разных дисках с
данными.
Для размещения информации и данных используемого журнала
используется RAID-массив.
При физическом размещении информации, а также индексов в СУБД
SQL Server резервируется дисковое пространство, что занято файлом данных
– отдельными ячейками размером 64 Кб.
Такие блоки являются экстентами. Все экстенты состоят с восьми
специальных страниц, расположенных последовательно объемом каждая в 8
Кб.
Экстенты бывают следующих видов (рисунок 8):
Рисунок 8 – Типы экстентов
Однородные – это экстенты, которые принадлежат одному объекту,
смешанные – принадлежат многим объектам.
Страницей является минимальный объем дискового пространства,
выделяемого SQL Server для непосредственного хранения данных [9].
Отметим, что одна страница в размере занимает 8 кб. Как правило, эта
информация располагается в виде строк, что размещены по несколько пар в
странице.
Типы экстентов
Смешанные
Однородные
24
При этом все строки могут содержать информацию объемом до 8060
байт. Порядок размещения информации прежде всего может зависеть от
того, как определяется в таблице индекс.
MS SQL Server является реляционной СУБД. То есть, все данные в
базах хранятся в плоских 2-мерных таблицах.
В основании реляционных систем лежит математический аппарат –
алгебра отношений.
Важной особенностью всех БД является тот факт, что в БД помимо
самой информации хранятся и описания данных – так называемые
метаданные базы данных.
Данный факт позволяет уменьшить общую зависимость программ от
информации на логическом уровне.
Самым главным объектом реляционных БД являются таблицы.
Таблица в себе содержит произвольное число строк или записей, в
которой и хранятся данные [6].
1.2. Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1. Выбор комплекса задач автоматизации и характеристика
существующих бизнес-процессов
Человек с последнее время все меньше услеживает за работой
технологических комплексов и автоматических агрегатов. Для этого нужны
опыт, знания и применение современных информационных технологий и
систем.
Заметим, что в каждой АСУ ТП за прохождением выполняемого
технологического комплекса действий следят различные датчики-приборы,
которые могут изменять параметры технологического процесса, что, в свою
очередь, контролируют состояние оборудования (температуру, состояние,
процесс разработки и другие), определяющие состав материалов или
готового продукта.
25
Стоит отметить, что указанных приборов в одной системе для
автоматизации может быть и нескольких десятков тысяч – все зависит от
сферы деятельности АСУ ТП.
При функционировании АСУ ТП каждый ПК сравнивает полученную
информацию непосредственно с датчиков с заданными ранее результатами
работы агрегатов, а также, в итоге, вырабатывает при этом специальные
сигналы, которые поступают через другую часть АСУ на регулирующие
элементы системы.
Например, в случае, когда датчики подают сигнал о том, что
металлический лист прокатного станка проходит вал с толщиной, больше,
чем указанная, то ПК автоматически вычислит, на какое расстояние нужно
сдвигать имеющиеся валки данного прокатного стана и в результате подаст
соответствующий сигнал на исполнительный механизм АСУ ТП, что
переместит их на вычисленное расстояние с помощью автоматизированных
действий.
Заметим, что такие системы, в которых управление осуществляется
подобно указанному выше принципу, то есть, без вмешательства оператора,
часто называют автоматическими.
Заметим, что каждый ПК может также дать подсказки операторам о
возможности вычислительных решений.
В результате, перспективные АСУ ТП применяют в своей работе
перечень характерных признаков:
– плановые показатели сходных данных;
– плановые показатели оперативных данных;
– плановые показатели результатных данных;
– плановые экземпляры отчетности и другие.
Автоматизированная система управления ТП в настоящее время часто
предназначается для реализации и выработки необходимых управляющих
воздействий для корректировки работы технологических объектов.
