66
выявить отклонение в режиме работы АСУ ТП на самом начале. Заметим,
что вмешательства пользователей в этот процесс не требуется.
В качестве систем для автоматизации взвешивания и упаковки
злаковых культур, необходимо применить весоизмерительное оборудование
VIPA 300S (рисунок 31).

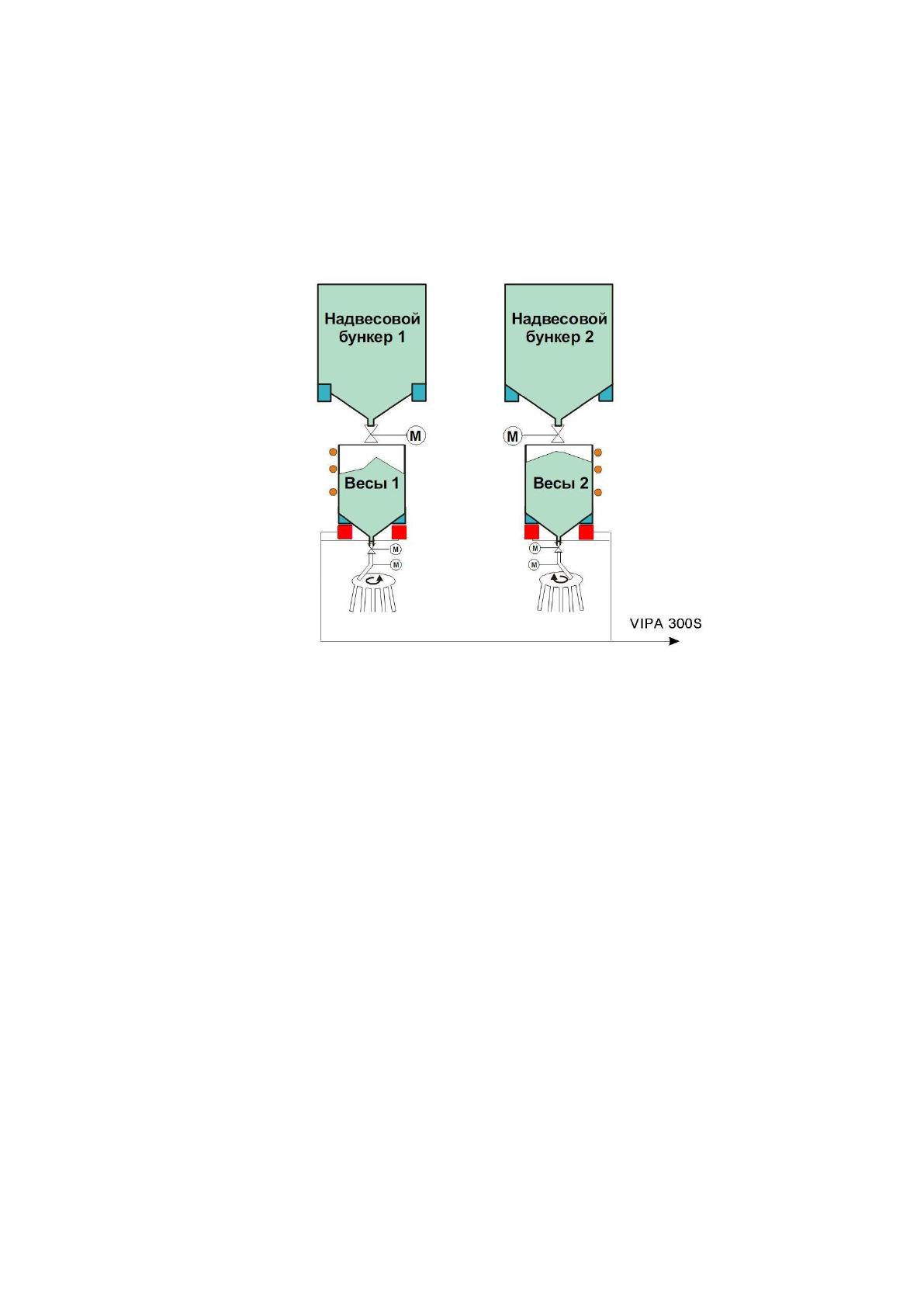

Рисунок 31 – Принцип деятельности VIPA 300S
Система позволяет решить ряд задач, и имеет характеристики:
– верхний предел взвешивания – 150 кг;
– нижний предел взвешивания – 10 кг;
– погрешность измерения: ±100 г.
Система имеет возможность управлять процессом взвешивания и
упаковки в ручном и полуавтоматическом режимах, осуществляя контроль за
параметрами ТП.
Рассмотрим далее программное обеспечения, которое должно
применяться для модернизации АСУ ТП ООО «Агробизнес».
Система DataMobile – специальное ПО, которое применяется для
автоматизации учета в складских помещениях с помощью терминалов
накопления данных.
Программа DataMobile решает следующие задачи (рисунок 32):
67
Рисунок 32 – Функции системы DataMobile
Стоит отметить, что при надобности данная система может считывать
информацию по штрих коду.
2.3.2.Характеристика инструментального обеспечения АСУТП в
ООО «Агробизнес»
GENESIS32 – это комплекс 32-разрядных приложений для ОС
Windows, которые построены в соответствии с спецификацией под названием
OPC.
Стоит отметить, что GENESIS32 предназначается для создания ПО по
сбору данных и оперативного управления диспетчером верхнего уровня АСУ
промышленной автоматизации.
Компонентами GENESIS32 являются следующие клиентские
приложения:
AlarmWorX32,
GraphWorX32,
TrendWorX32,
ScriptWorX32.
Функции системы DataMobile
Ведения складского учета
Борьба с очередями
Инвентаризация товаров
Идентификация товара
Учет по серийным номерам
Мобильная переоценка
Торговля по образцам
Подбор заказа
Контроль действий сотрудников
68
Все указанные приложения заказываются и применяются как в
составе программного комплекса, так и в автономном режиме.
Кроме этого, фирма Iconics может выполнять поступку
перечисленных далее дополнительных приложений и инструментальные
средства:

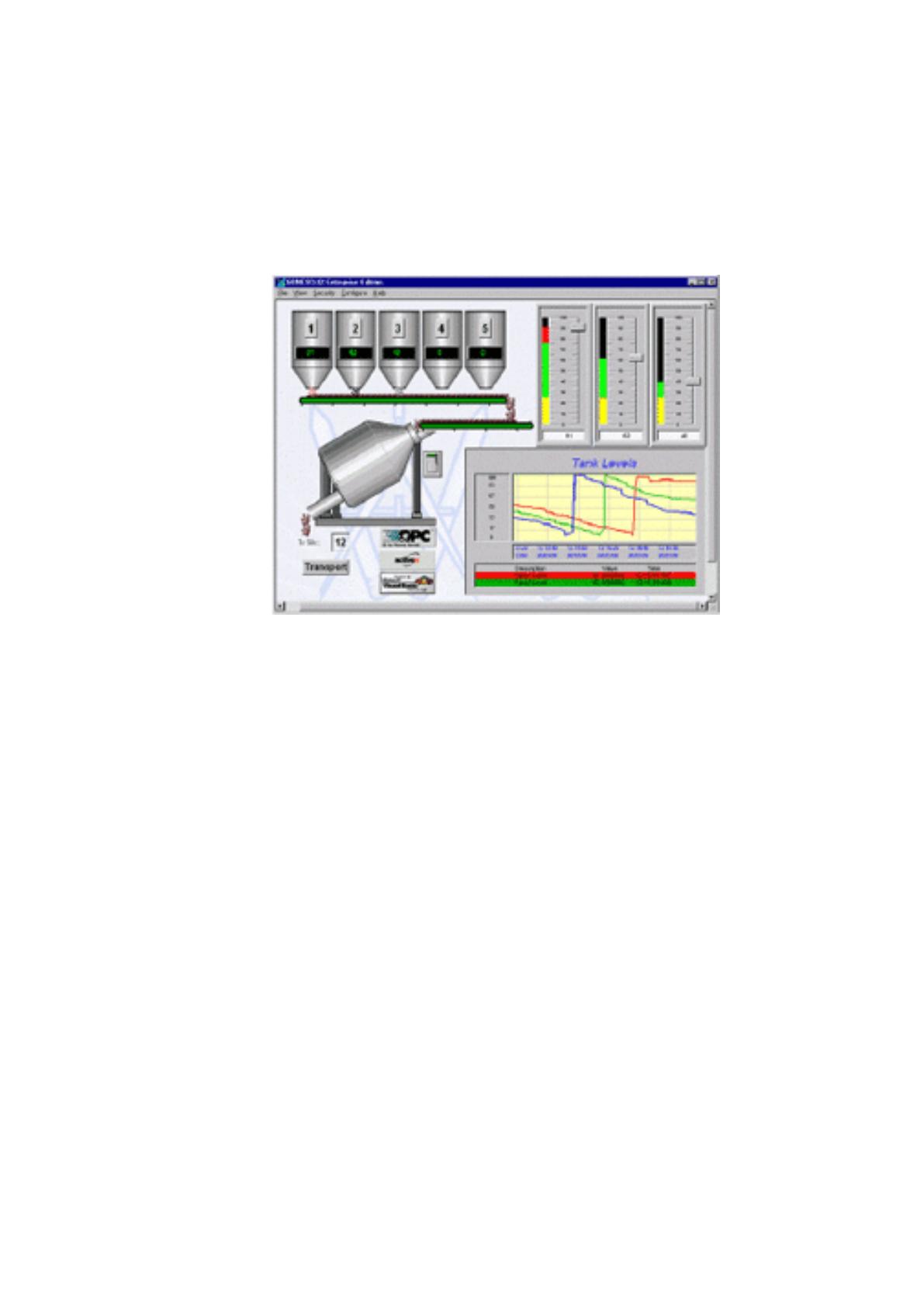

Рисунок 33 – Интерфейс ПО GENESIS32
ПО GraphWorX32 является специальным инструментальным
средством, которое предназначено для визуализации технологических
контролируемых параметров, а также оперативного диспетчерского
управления непосредственно на верхнем уровне применения АСУ ТП,
который соответствует полностью требованиям к клиентам OPC и
поддерживает современные технологии OLE и ActiveX (рисунок 34).
Основные характеристики ПО GraphWorX32:
Многопоточность.
Возможность обмена информацией с любыми серверами.
Мощные инструменты по созданию экранных форм, а также
динамических элементов отображения.
AlarmWorX32 считается набором программных компонентов, которые
предназначены для обнаружения аварийных событий, оповещения
персонала, приема подтверждения принятия информации об аварийных
69
событиях, а также регистрации информации об непредвиденных авариях в
БД.

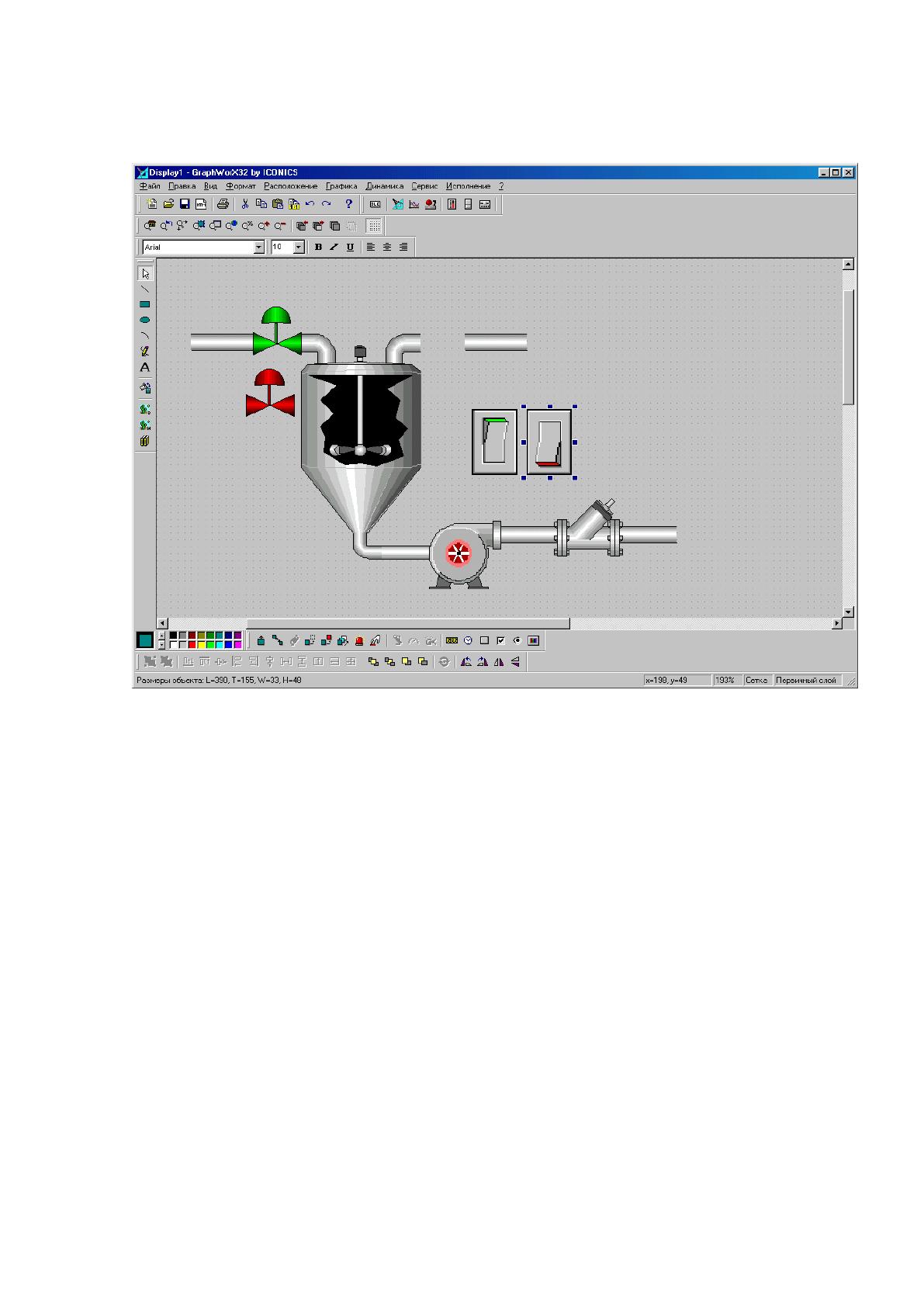

Рисунок 34 – Интерфейс ПО GENESIS32
Основные возможности ПО AlarmWorX32:
– Обнаружение событий по множеству критериев и признаков,
настраиваемых пользователем.
– Передача информации об обнаруженных авариях клиентским
приложениям, расположенным на различных узлах локальных или
глобальной сетей.
– Голосовое оповещение персонала об обнаруженных аварийных
ситуациях.
2.3.3.Модернизация АСУТП в ООО «Агробизнес»
Применение в производственном цикле покупку в населения молока и
выполнения краткосрочного хранения способствует тому, чтобы внедрить в
70
среду функционирования ООО «Агробизнес» АСУ ТП для хранения
молочной продукции (а именно молока).
Рассмотрим преимущества, которое получит организация от
внедрения этой АСУ:
– АСУ ТП предоставляет возможности в поддержке всего процесса
хранения молока в оптимальном уровне, а также в заданном температурном
режиме. Стоит заметить, что параметры хранения соблюдаются с огромной
точностью.
– рассматриваемая АСУ ТП имеет возможности для контроля
качества молочного продукта (измерение жирности, калорийности,
кислотности и других характеристик).
– АСУ ТП контролирует и изменяет температурный режим
хранения молокопродуктов.
– Благодаря АСУ ТП можно качественно снизить потери
сырьевого материала.
Внедрение АСУ ТП также значительно уменьшит «человеческий»
фактор в деятельности ООО «Агробизнес», что даст все возможности
руководству использовать оперативную информацию о состоянии всего
протекающего ТП или же характеристики подпроцесса в любой момент
времени.
Заметим, что комплекс имеет возможность внедрения модуля
пастеризации и упаковки молочных продуктов, в случае необходимости.
На рисунке 34 показан внешний вид АСУ ТП.
71

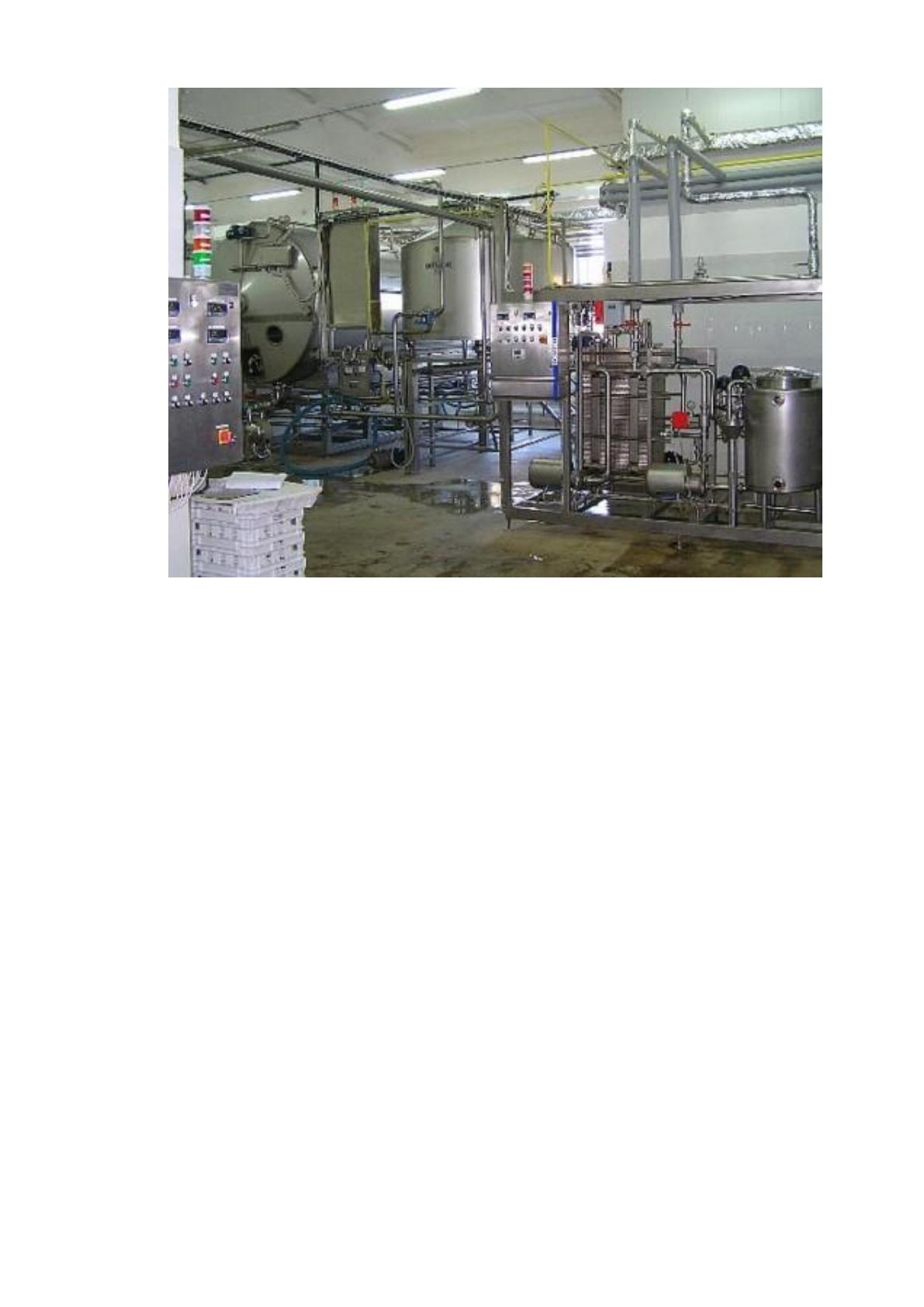

Рисунок 34 – АСУ ТП по хранению молочной продукции
Стоит сразу отметить, что при составлении плана модернизации, уже
существующей в ООО «Агробизнес» АСУ ТП необходимо выполнить замену
всех аналоговых датчиков на цифровые.
К примеру, датчик по измерению температуры и включении
вспомогательных вентиляторов под названием 2ТРМО на ТЕМП-1 (рисунок
35).
Автоматизация хранения полученной измеримой позволит избежать
значительных простоев и ошибок при обеспечении работы оборудования на
участке.
Выбор частичной автоматизации в полной мере зависит от специфики
продукции, для которой применяется процесс хранения.
72

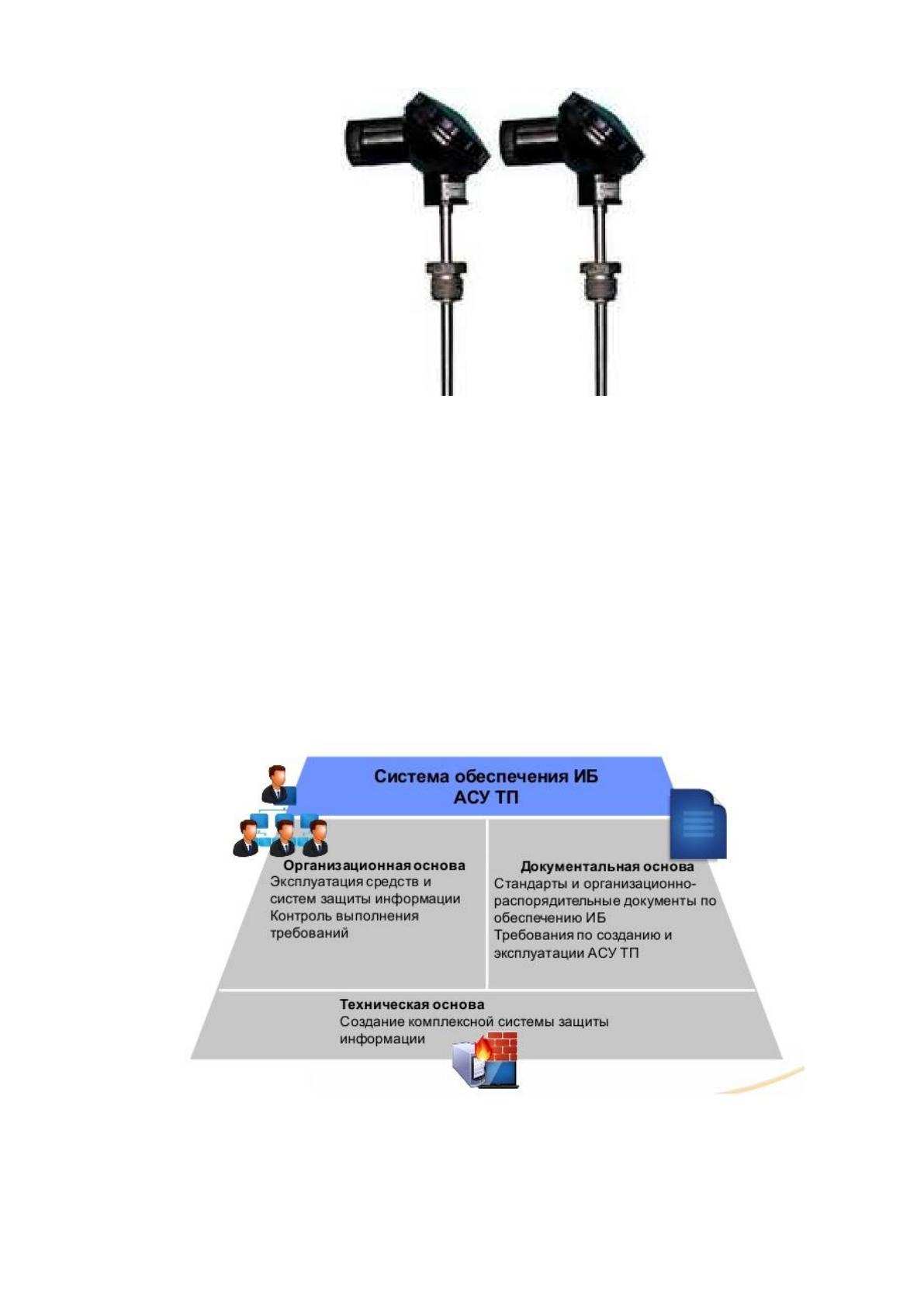

Рисунок 35 – Датчик ТЕМП-1
Защита информации ООО «Агробизнес» в АСУ ТП основывается на
полностью правильном подходе к разработке такой системы, под которой
понимаются многообразные системы для управления технологическим
процессом, а именно:
– распределенные системы обработки информации;
– программно-аппаратные комплексы.
В ООО «Агробизнес» необходимо внедрить систему для обеспечения
безопасности, которая состоит из таких составных компонентов (рисунок 36):
Рисунок 36 – Система обеспечения защиты данных
73
При этом будут учитываться все требования по соблюдению
информационной безопасности, промышленной безопасности, нормы
которых применяются в отраслевой специфике, промышленные протоколы
хранения, обработки и передачи данных допускают многие варианты атак и
безопасности [28].
Рассматриваемое решение в себе сочетает самые современные
наработки для автоматизированных систем управления с возможностью их
внедрения практически в каждую АСУ ТП [16].
Основной составляющей ПТК считают программируемые цифровые
контроллеры ТРЭИ-5В с повышенной численностью модулей для обработки
информации (рисунок 37).

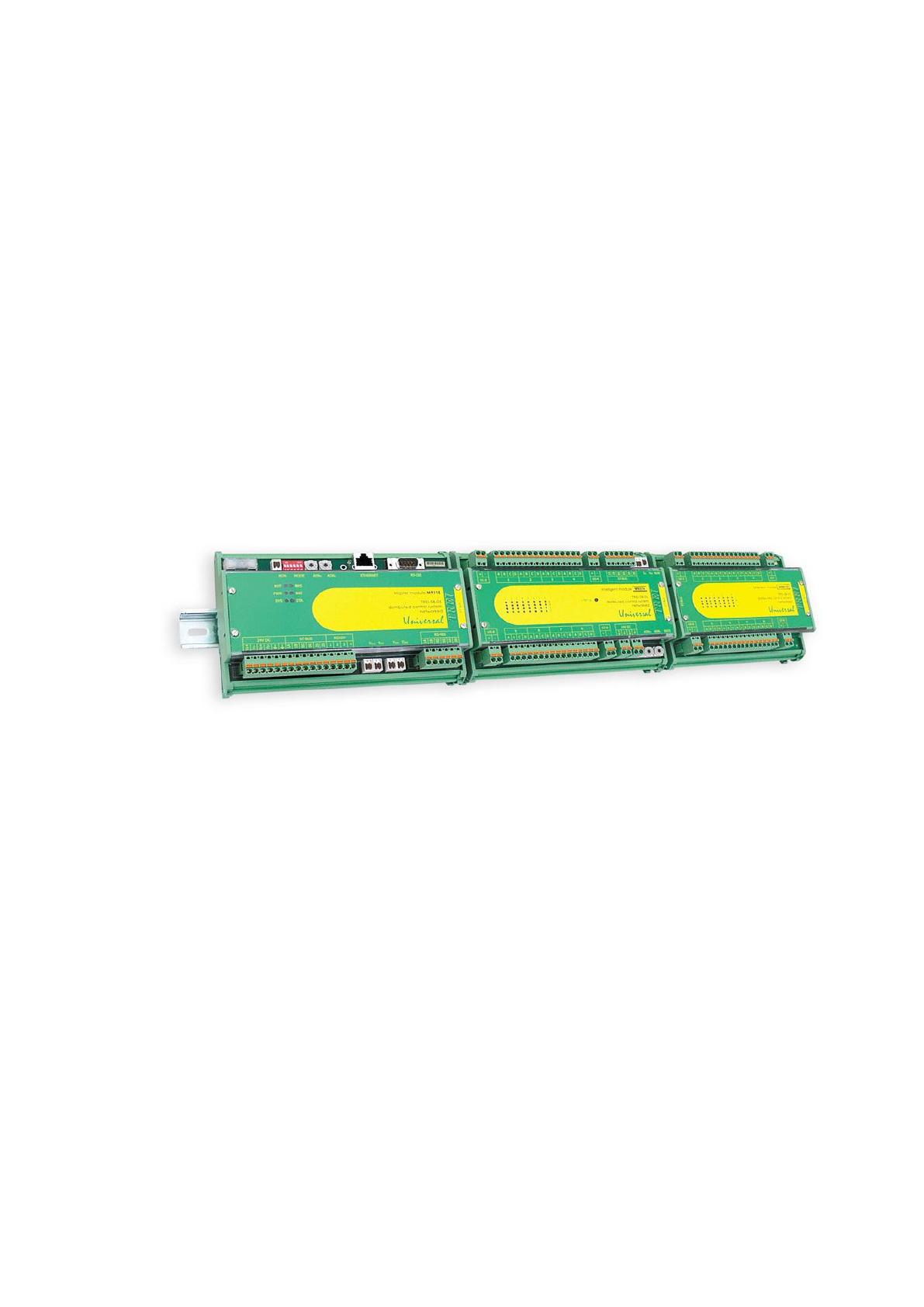

Рисунок 37 – Контроллер ТРЭИ-5В
Рассматриваемый контроллер хорошо зарекомендовал себя в качестве
средств автоматики с имеющейся возможностью построения защиты и
блокировок, резервирования данных.
Кроме того, контроллер один из немногих устройств данного класса,
который имеет сертификат и лицензию SIL3.
При написания раздела 2 были рассмотрены используемые АСУ ТП в
ООО «Агробизнес», дана характеристика этапам жизненного цикла проекта
автоматизации, описаны основные риски при их прохождении. Кроме этого,
приведены рекомендации для модернизации АСУ ТП в рассматриваемой
компании, дана характеристика технического и программного обеспечения,
приведены показатели работы нового обеспечения АСУ ТП.
74
III Обоснование экономической эффективности проекта
3.1 Выбор и обоснование методики расчёта экономической
эффективности
Целью данного пункта является вычисление затрат на выполнение
модернизации АСУ ТП.
Содержание всего технико-экономического обоснования
модернизации системы в себя включает такие расчеты:
расчет трудоемкости разработки;
определение количества разработчиков;
определение затрат на проектирование и эксплуатацию
программного обеспечения.
Себестоимость – это определенная совокупность учетных затрат для
организации на производство или же реализацию продукции, что будет
выражена в финансовой форме.
Непосредственно уровень себестоимости также может зависеть от
разных факторов, к примеру:
– технического прогресса;
– норм использования рабочей силы;
– производительности работы;
– объема продукции;
– материалов и т.п.
Основная зарплата – это плата непосредственно за уже проработанное
работником время.
Главная заработная плата для разработчиков может рассчитываться,
по трудоемкости работ, которые будут выполнены специалистом нужной
квалификации при разработке программы (t
i
) и действующей системы
окладов (Зi):
(3.1)
75
Для расчета оптимальных размеров основной зарплаты надо составить
перечень практически всех стадий, этапов, а также видов работ, что должны
выполняться, перечень исполнителей, что выполняют модернизацию АСУ
ТП:
– количество разработчиков;
– должности всех разработчиков в зависимости от уровня
квалификации, что необходимы для реализации задачи.
При этом все внимание уделяется упорядочению всей
последовательности выполнения видов для частных работ.
Для указанного упорядочения нужно применить анализ так
называемого смыслового содержания для всех видов работ, а также
установление взаимосвязи между ними.
Особенно важную значимость при работе анализа имеет
непосредственный процесс выявление возможности для параллельного
выполнения некоторых отдельных видов работ, так как это позволяет
существенно сократить общую длительность разработки.
Полностью весь перечень необходимых стадий, видов работ
представлен в таблице 3.1.
Таблица 3.1.
Состав работ по разработке системы
Этап
Состав
1. Техническое задание
изучить объекты, формирование требований к
программе;
2. Эскизный проект
Начальное построение схемы для движения всех
информационных потоков; разработка обоснования
технико-экономических работ;
3. Технический проект
определение алгоритма решения отдельных заданий;
использование форм представления для выходных,
промежуточных и входных данных;
разработка структуры системы;
определение конфигурации технических средств;
