89
Идентификатор поля
Описание поля
Тип поля
Размер
поля
Значен
ие по
умолча
нию
Условие на
значение
Ключ
или
индекс
login
Логин
VARCHAR
50
password
Пароль
VARCHAR
30
NOT NULL
status_sotr
Статус
VARCHAR
22
zaiavki (Заявки)
kod_sotr
Код сотрудника,
создавшего
заявку
INT
NOT NULL
kod_sotr_support
Код сотрудника
закрывшего
заявку
INT
kod_zaiavki
Код заявки
INT
Счетчик
Уникальное
NOT NULL
ПК,
Индекс
krat_name
Наименование
заявки
VARCHAR
100
NOT NULL
opis
Полное
описание заявки
LONG
TEXT
status
Статус заявки
VARCHAR
45
NOT NULL
date_open
Дата создания
заявки
DATE
NOT NULL
date_close
Дата закрытия
заявки
DATE
job
Описание
выполненной
работы
специалистом
LONG
TEXT
chat (Чат)
kod_zaiavki
Код заявки
INT
NOT NULL
kod_message_
Код сообщения
INT
Счетчик
Уникальное
NOT NULL
ПК,
Индекс
kod_sotr
Код сотрудника,
написавшего
сообщения
INT
NOT NULL
message_
Сообщение
VARCHAR
255
NOT NULL
status_operat
Статус
(прочтено, не
прочтено)
сообщений от
оператора,
адресованных
тех
специалисту.
VARCHAR
1
NOT NULL
status_tehsupport
Статус
сообщений от
техспециалиста
адресованных
оператору.
VARCHAR
1
NOT NULL
90

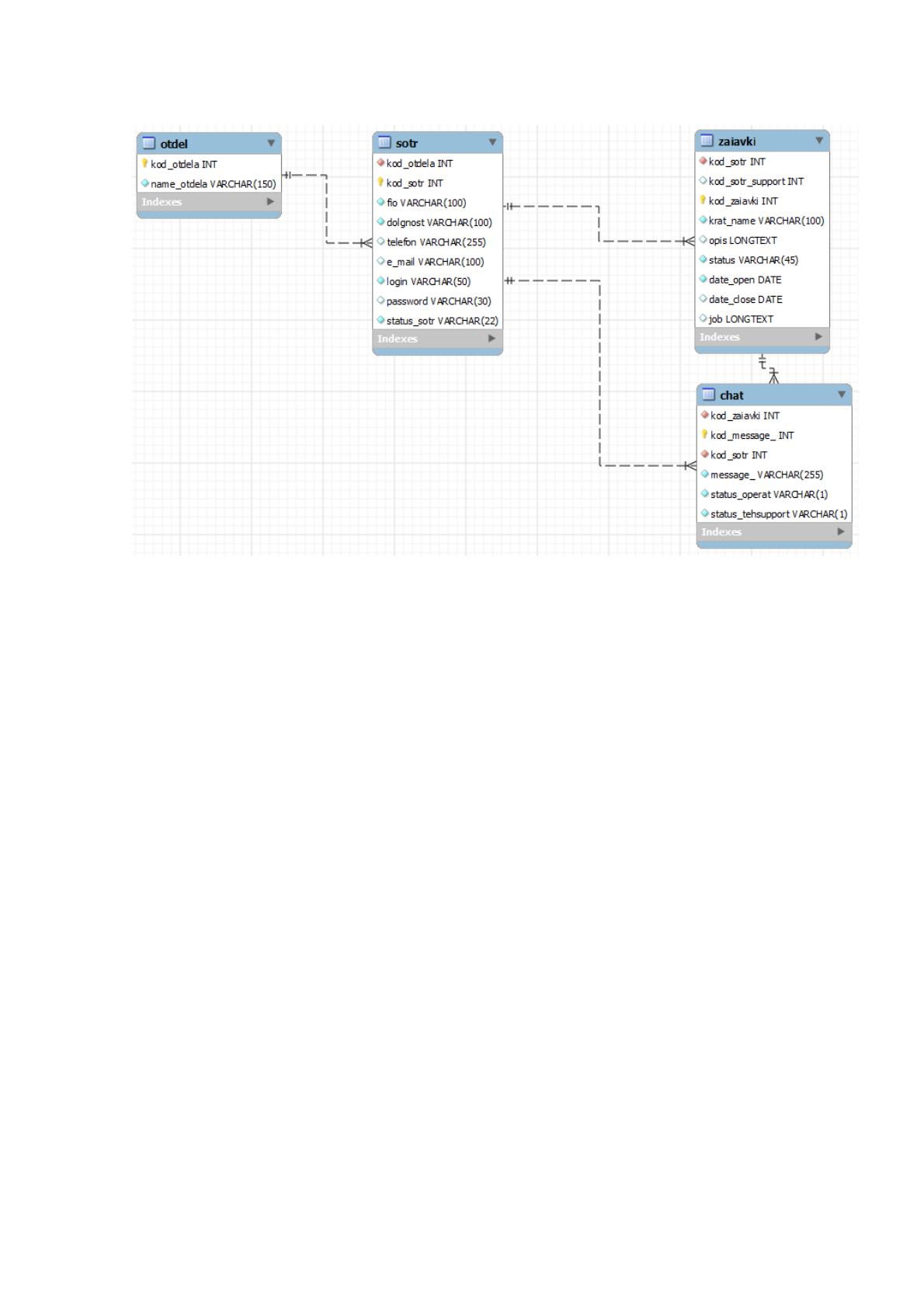

Рисунок 14. ER–модель базы данных
В приложении 1 приводится скрипт создания базы данных. В созданной
базе данных поддерживается механизм целостности данных благодаря
триггерам. Целостность поддерживается между родительскими и
подчиненными таблицами: каскадное обновление и каскадное обновление
данных. Связь между таблицами осуществляется по полю "kod_otdela".
Таблица "otdel" является родительской по отношению к таблице "sotr" .
Связь между родительской и дочерними таблицами один-ко-многим. В свою
очередь, таблица " sotr " является родительской таблице по отношению к
таблице "zaiavki" и "chat". Связь между таблицами один-ко-многим
осуществляется посредством использования ключевого поля "kod_sotr".
91
2.4.3. Структурная схема пакета (дерево вызова программных
модулей)
Структурная схема пакета представлена в таблице 8.
Таблица 8
Структурная схема пакета
№
п/п
Наименование модуля
Функции модуля
1
Модуль главной формы
приложения "mdi"
Содержит объявления глобальных переменных,
которые используются в других модулях
программы. Из данного модуля вызываются
остальные модули приложения.
2
Модуль «log»
Содержит описание и предопределенные
процедуры формы. Модуль предназначен для
проведения авторизации пользователя.
3
Модуль «sotr»
Содержит описание и предопределенные
процедуры формы. Модуль предназначен для
ведения списка отделов и сотрудников в каждом
отделе организации.
4
Модуль «operat»
Содержит описание и предопределенные
процедуры формы. Модуль представляет собой
личный кабинет оператора.
5
Модуль «support_»
Содержит описание и предопределенные
процедуры формы. Модуль представляет собой
личный кабинет специалиста службы
технической поддержки.
6
Модуль «close»
Содержит описание и предопределенные
процедуры формы подтверждения закрытия
заявки.
7
Модуль «delete»
Содержит описание формы для вывода
предупреждения о предстоящем удалении записи
из базы данных.
8
Модуль «message_»
Содержит описание формы для вывода
сообщений программы.
92
2.4.4. Описание программных модулей

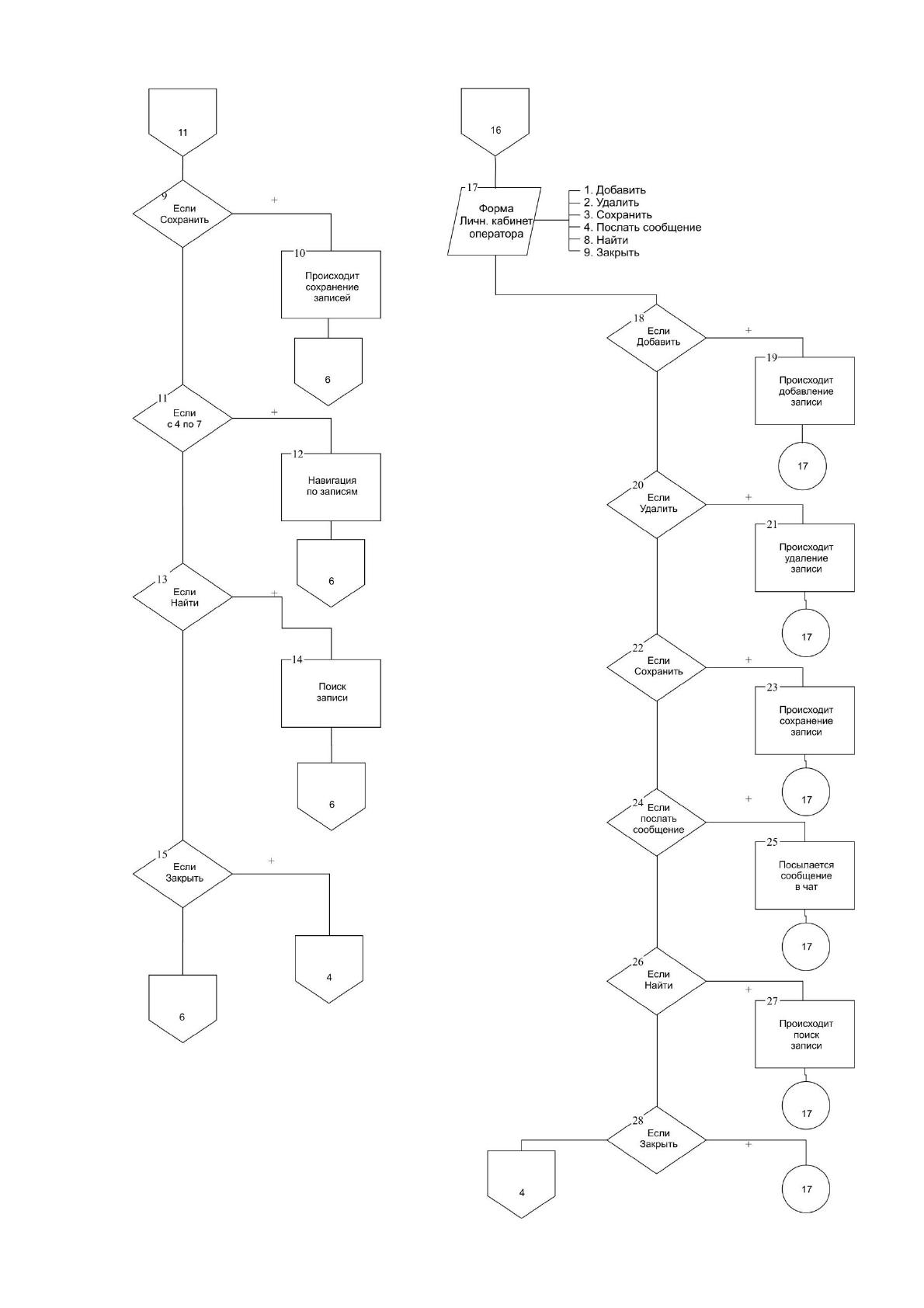

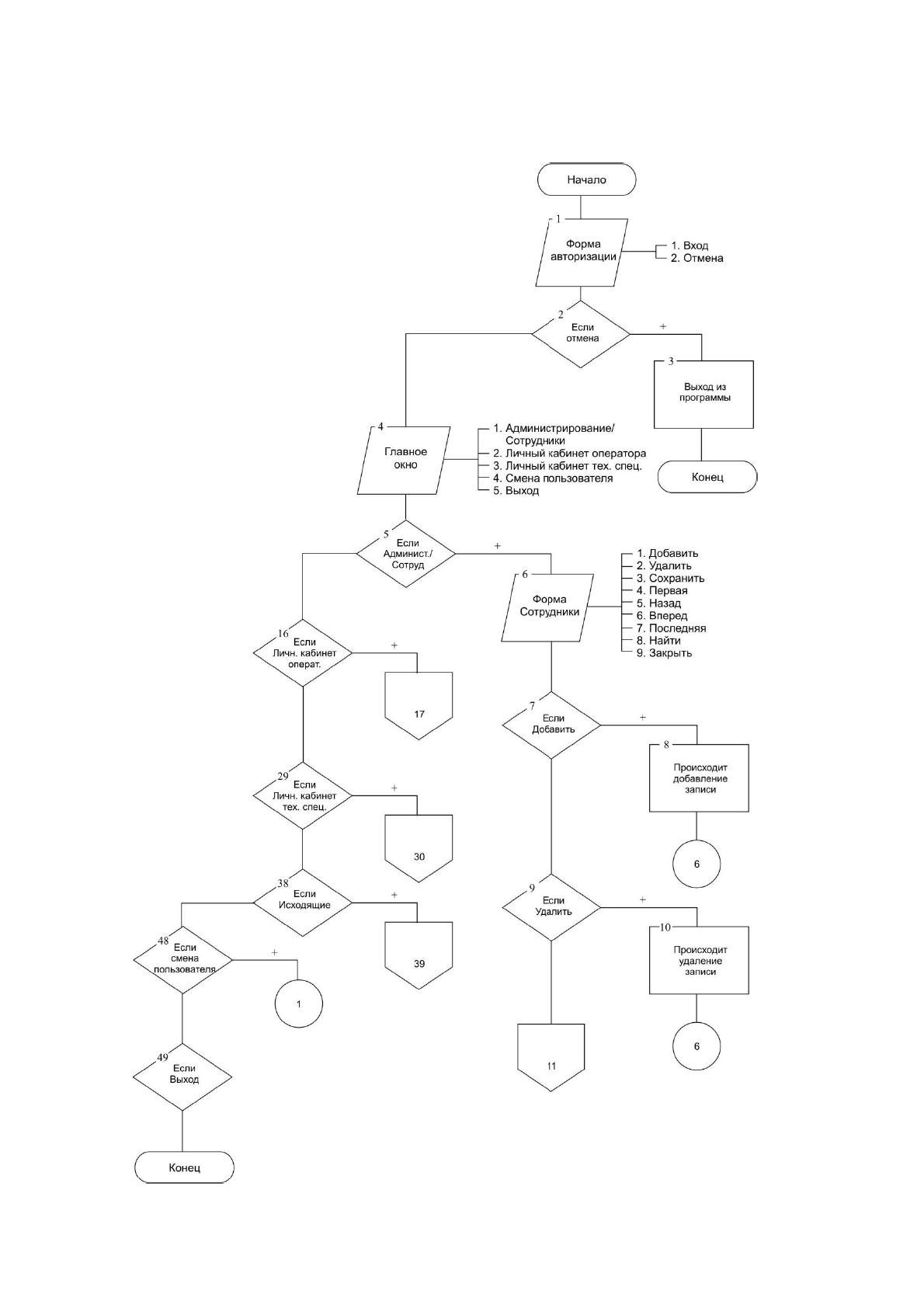

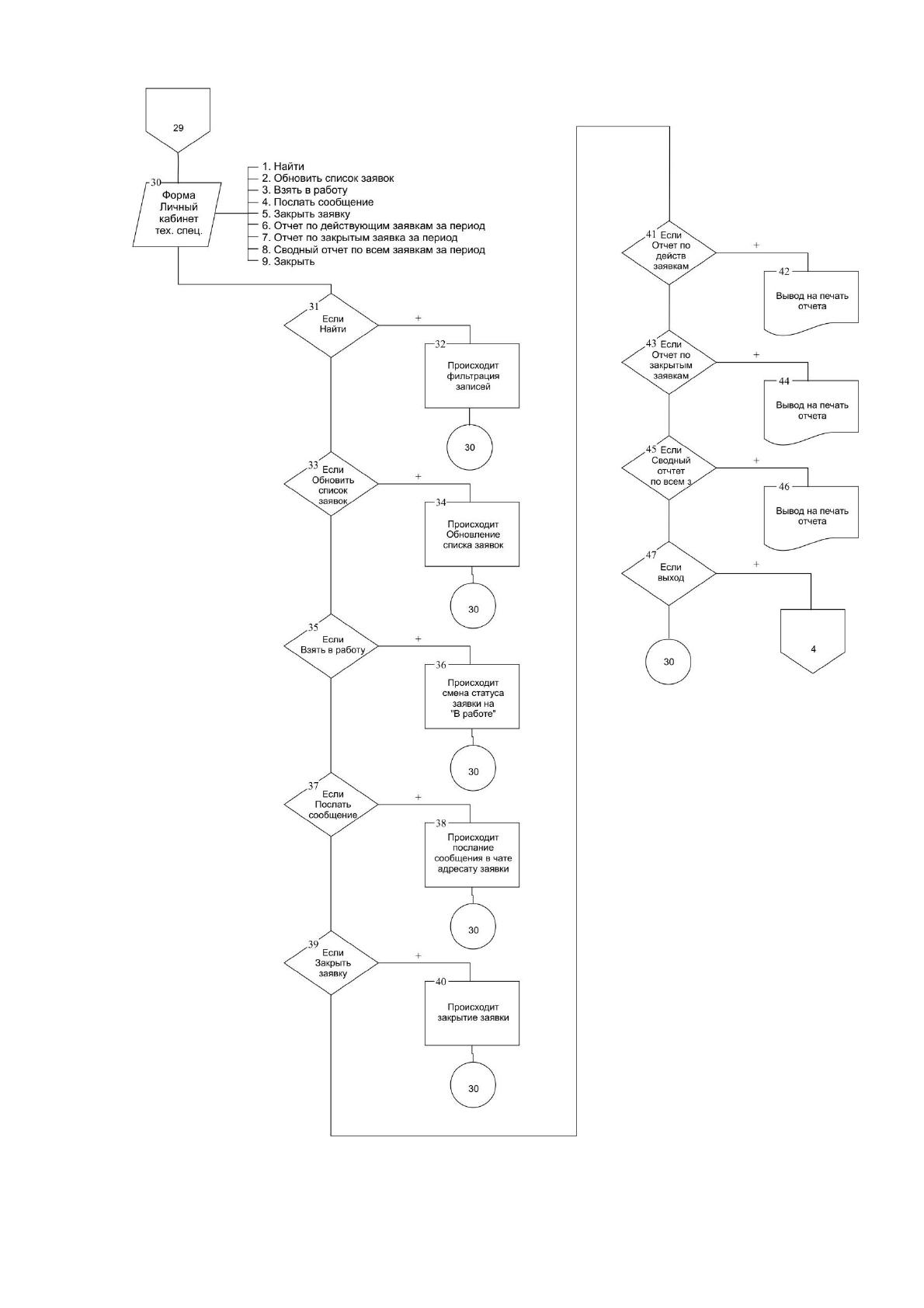

Ниже представлена блок-схема работы программы.
93
94
95
Ниже приводится описание основных программных модулей.
Описание модуля главной формы mdi:
unit mdi;
interface
uses
Winapi.Windows, Winapi.Messages, System.SysUtils, System.Variants,
System.Classes, Vcl.Graphics,
Vcl.Controls, Vcl.Forms, Vcl.Dialogs, Vcl.Menus, Data.DB, Data.Win.ADODB,
Vcl.ComCtrls;
type
TfrmMDI = class(TForm)
MainMenu1: TMainMenu;
mnuLKtehsupport: TMenuItem;
mnuExit: TMenuItem;
mnuLog: TMenuItem;
mnuAdmin: TMenuItem;
mnuSotr: TMenuItem;
ADOConnection1: TADOConnection;
StatusBar1: TStatusBar;
mnuLKklient: TMenuItem;
procedure FormClose(Sender: TObject; var Action: TCloseAction);
procedure mnuExitClick(Sender: TObject);
procedure mnuSotrClick(Sender: TObject);
procedure FormCreate(Sender: TObject);
procedure mnuOrgClick(Sender: TObject);
96
procedure FormShow(Sender: TObject);
procedure mnuLogClick(Sender: TObject);
procedure mnuLKklientClick(Sender: TObject);
procedure mnuLKtehsupportClick(Sender: TObject);
private
{ Private declarations }
public
{ Public declarations }
end;
var
frmMDI: TfrmMDI;
PathBD: string; //Глобальная переменная, содержащая путь к базе данных
TekPapka: string; // Путь к текущей папке
BooleanModal: boolean;
//BooleanFind: boolean;
sLogin: String; //Логин сотрудника, зашедшего в систему
sFIOSotr: String; //ФИО сотрудника, вошедшего в систему
iKodSotr: Integer; //Код сотрудника, вошедшего в систему
sDolgnost: String; //Должность сотрудника, вошедшего в систему
sStatussotr: String; //Уровень доступа, вошедшего в систему (статус
сотрудника)
implementation
{$R *.dfm}
uses sotr, operat, log, support_;
procedure TfrmMDI.FormClose(Sender: TObject; var Action: TCloseAction);
97
begin
ADOConnection1.Close;
action:=caFree;
end;
procedure TfrmMDI.FormCreate(Sender: TObject);
begin
TekPapka:=getcurrentdir;
ADOConnection1.Close;// Закрываем соединение с БД
ADOConnection1.ConnectionString:='Provider=MSDASQL.1;Persist Security
Info=False;Extended Properties="Driver=MySQL ODBC 5.1
Driver;SERVER=127.0.0.1;UID=root;password=123;DATABASE=tehsupport;PO
RT=3306;charset=cp1251;COLUMN_SIZE_S32=1"'; // Прописываем строку
соединения
ADOConnection1.Open; // Открываем соединение
//Изначально, при создании формы прячем все строки меню
frmMDI.mnuAdmin.Visible:=false;
frmMDI.mnuLKklient.Visible:=false;
frmMDI.mnuLKtehsupport.Visible:=false;
frmMDI.mnuLog.Visible:=false;
frmMDI.mnuExit.Visible:=false;
end;
procedure TfrmMDI.FormShow(Sender: TObject);
begin
Application.CreateForm(TfrmLog,frmLog);
{frmMDI.mnuAdmin.Visible:=false;
frmMDI.mnuMaterial.Visible:=false;
frmMDI.mnuTesting.Visible:=false;
98
frmMDI.mnuStat.Visible:=false;
frmMDI.mnuLog.Visible:=false;
frmMDI.mnuExit.Visible:=false;
if sStatus='Администратор' then //Если найденный логин является
администратором, то
begin
frmMDI.mnuAdmin.Visible:=true;
frmMDI.mnuMaterial.Visible:=true;
frmMDI.mnuTesting.Visible:=true;
frmMDI.mnuStat.Visible:=true;
frmMDI.mnuLog.Visible:=true;
frmMDI.mnuExit.Visible:=true;
end;
if sStatus='Управляющий' then //Если найденный логин является
управляющий, то
begin
frmMDI.mnuAdmin.Visible:=false;
frmMDI.mnuMaterial.Visible:=false;
frmMDI.mnuTesting.Visible:=false;
frmMDI.mnuStat.Visible:=true;
frmMDI.mnuLog.Visible:=true;
frmMDI.mnuExit.Visible:=true;
end;
if sStatus='Рабочий' then //Если найденный логин является рабочий, то
begin
frmMDI.mnuAdmin.Visible:=false;
frmMDI.mnuMaterial.Visible:=true;
frmMDI.mnuTesting.Visible:=true;
