42
съемные боковые панели;
наличие замка;
степень защиты IP20;
возможность установки вентилятора на панели потолка;
статическая нагрузка до 40 кг.
Сервер ЛВС Power Edge R330 расположен в серверной стойке Power
Edge 2420 24U. На рисунке 14 показан его внешний вид.

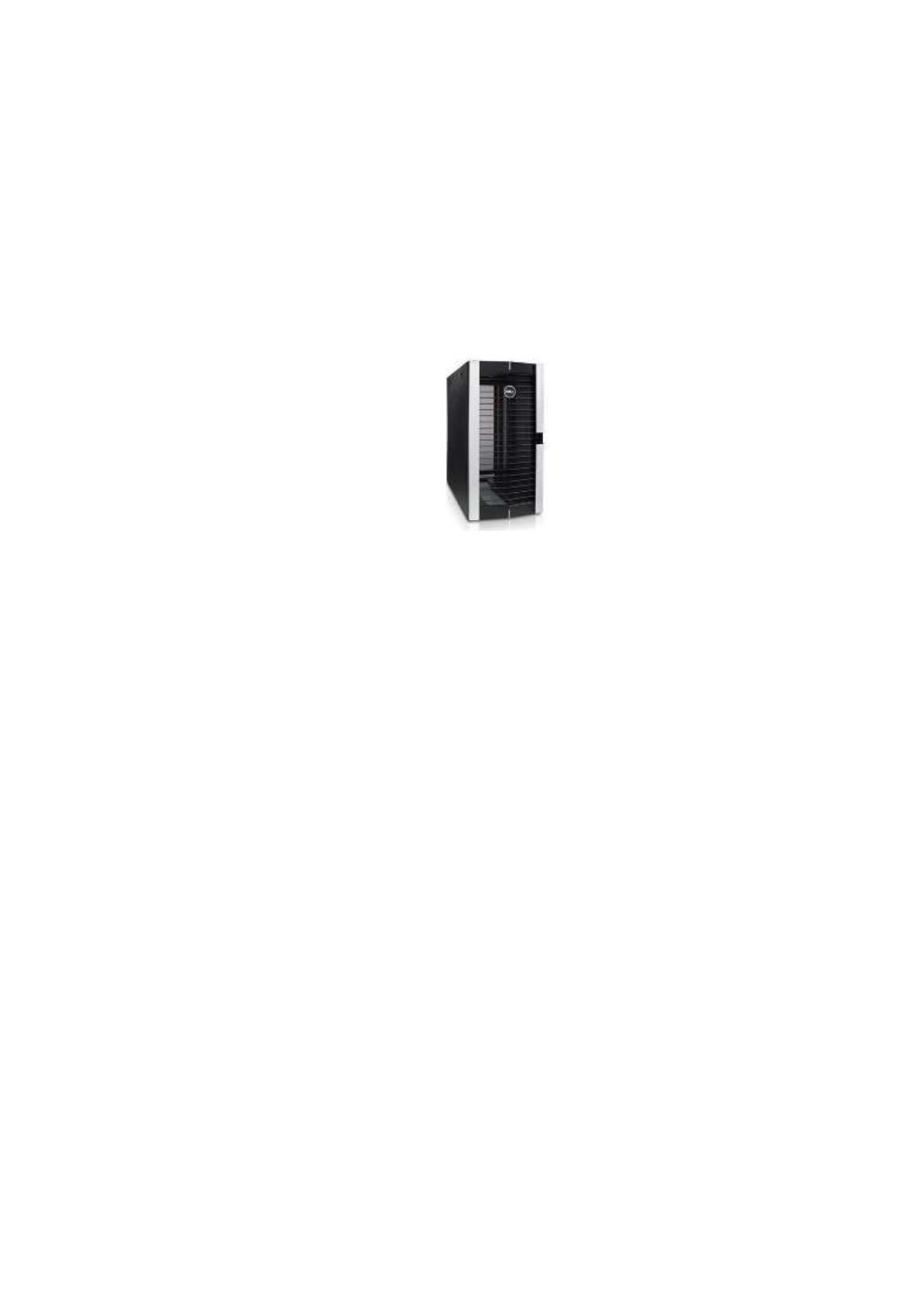

Рисунок 14 – Серверная стойка Power Edge 2420 24U
Power Edge 2420 24U имеет следующие характеристики:
размер 605*1202*1070 мм;
вес 95 кг;
нагрузка 680 кг;
высота 24U;
статическая нагрузка до 40 кг.
2.3 Система энергообеспечения и температурный режим помещений
В качестве источника бесперебойного питания для серверной комнаты

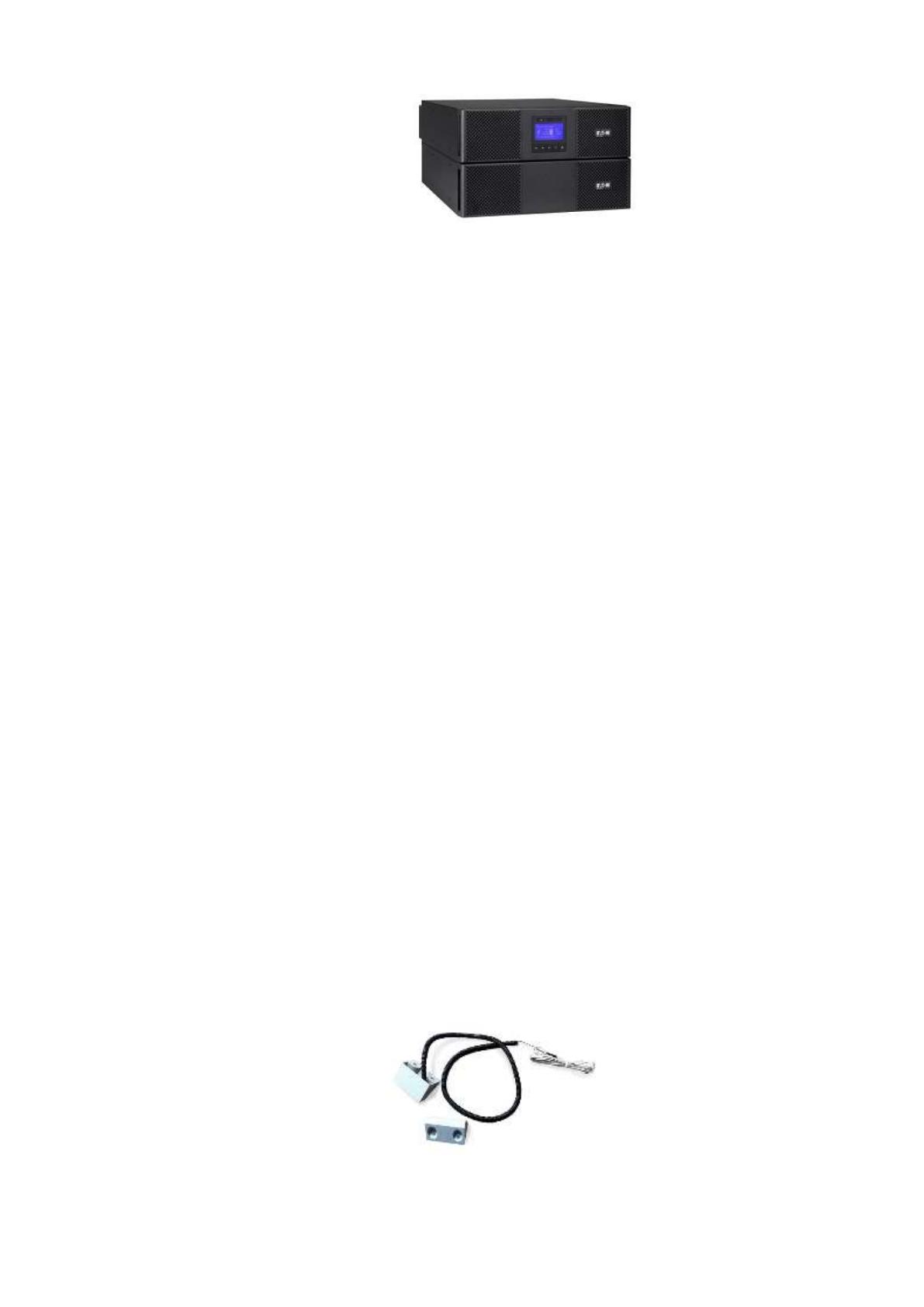

используется Eaton 9SX 11000i RT6U. Внешний вид ИБП показан на
рисунке 15.
43
Рисунок 15 – ИБП Eaton 9SX 11000i RT6U
Источник бесперебойного питания Eaton 9SX 11000i RT6U с
мощностью 11000 ВА, рабочим диапазоном температуры от 0 до 40С
защищает любое оборудование от возможных проблем с электропитанием.
ИБП комплектуется направляющими для установки его в стойку. Данной
модели источника бесперебойного питания присвоен сертификат Energy Star
за достижение высочайших показателей в области энергоэффективности. В
целях защиты оборудования от перепада напряжения все сетевое
оборудование серверного помещения подключено через этот ИБП.
Для определения открытия и закрытия двери напольной стойки
используется датчик ИО102-20/Б2П. Такой датчик является накладным,
состоящим из двух половинок. Одна половинка содержит герконовые
контакты, которые подключены к ним проводами и установлены
неподвижно. Вторая половина содержит магнит и устанавливается на дверь.
Данный датчик устанавливается на металлическую дверь.
ИО102-20/Б2П дает возможность подключиться к устройствам
NetPing/Uniping. В тот момент, когда датчик срабатывает, данное устройство
может отправить E-mail, SMS, SNMP TRAP-уведомления. В интерфейсе
устройства отображается состояние той IO линии, к которой он подключён.
Внешний вид показан на рисунке 16.
Рисунок 16 – Датчик открытия двери
44
Датчик комплектуется несъёмным кабелем с наконечниками на концах.
Длина шлейфа может достигать 100 м.
Температурный режим в помещении, где находится компьютерное и
коммуникационное оборудование может, в значительной мере, отличаться от
температурного режима в обычном помещении. Связано это с тем, что при
работе оборудование выделяет дополнительно тепло. Для сохранения
нормального температурного режима в помещении следует оценить
эффективность работы блоков питания. [22]
Для этого, необходимо определить потребляемую оборудованием
величину тока I. Для этого воспользуемся формулой:
UWI
(1)
где W – потребляемая мощность;
U – величина напряжения.
Расчет энергетического бюджета для данной проектируемой сети:
Общая потребляемая мощность различными устройствами W
приблизительно, равна 450 Вт.
Наибольшее количество компьютеров, находящиеся в серверной
комнате составляет 6 шт.
)(2.12
220
6450
AI
В зданиях имеется стандартная проводка, которая может обеспечить
20А, следовательно, необходимости в модернизации существующей
проводки нет.
Температура в серверном помещении должна варьироваться в пределах
от +18 до +24С, для этого необходимо оснастить серверное помещение
охлаждающим оборудованием с теплорассеивающей способностью,
соответствующей тепловыделению серверного оборудования. В кабинетах
Филиала №2 «Горки» ФГБУ «ЛРКЦ» Минобороны России и серверном
помещении уже установлены кондиционеры, поэтому в их установке
необходимости нет.
45
Во второй главе выпускной квалификационной работы была дана
характеристика деятельности организации, проведен аудит ИТ-
инфраструктуры существующей сети, рассмотрена среда передачи данных,
активное и пассивное оборудование сети, приведено оборудование,
обеспечивающая бесперебойное питание серверной комнаты, выполнен
расчет температурного режима помещения серверной комнаты, даны
рекомендации по температурному режиму остальных помещений.
Проведенный анализ позволил сделать следующие выводы:
для совершенствования телекоммуникационной сети необходимо
заменить существующие коммутаторы на коммутаторы второго уровня,
которые позволят облегчить администрирование сети;
для доступа к сети Интернет заменить ADSL модем на
оптоволоконный канал, увеличив скорость до 50 Мбит/с;
аналоговую телефонию заменить на IP-телефонию, поскольку IP-
телефония позволяет сократить текущие расходы на телефонную связь, при
этом увеличивая эффективность ведения дел;
выполнить замену радиомостов на оптоволоконный кабель;
для укладки кабеля внутри здания использовать короб и
фальшпотолок.
Для укладки кабеля необходимо руководстваться:
ГОСТ 21.101-97. Основные требования к проектной и рабочей
документации;
РД 50-34.119.90. Методические указания. Информационная
технология. Комплекс стандартов на автоматизированные системы.
Архитектура локальных вычислительных сетей в системах
промышленной автоматизации;
150/1ЕС 11801. Международный стандарт «Информационная
технология. Обобщённая кабельная система для зданий».
46
Руководствуясь этой технической документаций провести
усовершенствование кабельной системы.
При вводе кабеля в кабинет учесть образование точки ввода. Размер
точки ввода основывается на базе калибра кондуита. В нашем случае
необходимо использовать калибр 4(103).
Сформулированные выводы позволяют перейти к рассмотрению
материала третьей главы, посвященной модернизации компьютерной сети
организации.
47
ГЛАВА 3 СОВЕРШЕНСТВОВАНИЕ
ТЕЛЕКОММУНИКАЦИОННОЙ СЕТИ
3.1 Анализ исходных данных. Обоснование модернизации сети
Аппаратные средства филиала №2 «Горки» ФГБУ «ЛРКЦ»
Минобороны России представлены следующим оборудованием:
модем ASUS DSL-N12U B1 – 1 шт.;
коммутатор TP-Link SG1016 – 9 шт.;
сервер ЛВС Dell Power Edge R330 – 1 шт.;
точка доступа TP-Link WA5210G – 8 шт.
рабочие станции – 87 шт.
Для совершенствования телекоммуникационной сети понадобится
следующее активное сетевое оборудование:
1. Коммутатор HP HPE 1920-24G.
2. Коммутатор HP HPE 1920-8G.
3. Коммутатор HP 1920-16G Switch JG923A HP.
4. Маршрутизатор HP MSR1002-4 AC Router JG875A.
5. Точка доступа HP M220 802.11n Access Point J9799A.
6. Медиаконвертер D-Link DMC-1530SC.
7. IP телефон Avaya 1603SW-I.
8. Управляющий блок Avaya IP Office 500 v2 Control Unit.
Пассивное сетевое оборудование:
1. Патч-панель Hyperline PP-19-24-8P8C-C5e-SH.
2. Кросс оптический КОР-8-Ц.
3. Муфта оптическая Huatel HTSC-302.
4. Кабель волоконно-оптический Hyperline FO-DT-IN/OUT-9-2-LSZH-
BK.
48
5. Пигтейл волоконно-оптический Hyperline FPT-B9-9-SC/UR-1M-
LSZH-YL.
6. Бокс-розетка оптическая настенная Hyperline FO-WB86-FTTH-2SC-
PLC.
7. Трансивер HP JD119B.
8. Розетка RJ-45 Hyperline SB2-1-8P8C-C6-WH.
9. Кабель-канал 110х50 мм.
10. Патч-корд UTP CAT.5e.
11. Универсальное УПМК.
12. Зажим поддерживающий SNR-PP1-3034.
13. Кабель витая пара Atcom AT3802 FTP CAT.5e.
14. Патч-корд Hyperline FC-D2-9-LC/UR-SC/UR-H-1M-LSZH-YL.
Физической средой передачи данных внутри помещения является
сетевой кабель, который должен соответствовать всем требованиям
технологии спецификации 100Base-TX. Доступ к сети Интернет, а также
соединение зданий, осуществляется с помощью оптоволоконного кабеля. [30]
Модернизируемая аппаратная часть телекоммуникационной сети
должна обеспечивать:
1. Проектное решение телекоммуникационной сети филиала №2
«Горки» ФГБУ «ЛРКЦ» Минобороны России.
2. Взаимодействие всех подсистем СКС филиала №2 «Горки» ФГБУ
«ЛРКЦ» Минобороны России.
3. Выполнение требований, которые предъявляются к основным
параметрам кабельной системы модернизируемой телекоммуникационной
сети:
модернизируемая телекоммуникационная сеть должна быть
надежной, производительной и отказоустойчивой системой передачи
информации с элементами информационной безопасности ЛВС;
49
все компоненты сети должны обеспечивать пропускную способность
100 Мбит/с – до рабочих мест ЛВС, и 1000 Мбит/с – в
магистральных каналах;
монтаж выполняется согласно ГОСТ 21.101-97. «Основные
требования к проектной и рабочей документации»;
РД 50-34.119.90. Методические указания. Информационная
технология. Комплекс стандартов на автоматизированные системы.
Архитектура локальных вычислительных сетей в системах
промышленной автоматизации;
150/1ЕС 11801. Международный стандарт «Информационная
технология. Обобщённая кабельная система для зданий». Для связи с
рабочими местами необходимо использовать кабель типа витая пара.
На каждом помещении необходимо установить по одному
коммутатору, который поддерживает интерфейсы: Fast Ethernet,
Gigabit Ethernet, Ethernet. [34]
При совершенствовании телекоммуникационной сети будем
использовать пассивное и активное сетевое оборудование, которое было
определено при аудите ИТ-инфраструктуры Филиала.
4. Выполнение расчёта необходимого количества оборудования для
усовершенствования сети.
5. Выполнение выбора программного обеспечения сети.
При детальном рассмотрении аппаратной части
телекоммуникационной сети должна быть подготовлена следующая
документация:
описание деятельности филиала №2 «Горки» ФГБУ «ЛРКЦ»
Минобороны России;
логическая и физическая схема размещения оборудования.
50
Филиал №2 «Горки» ФГБУ «ЛРКЦ» Минобороны России состоит из

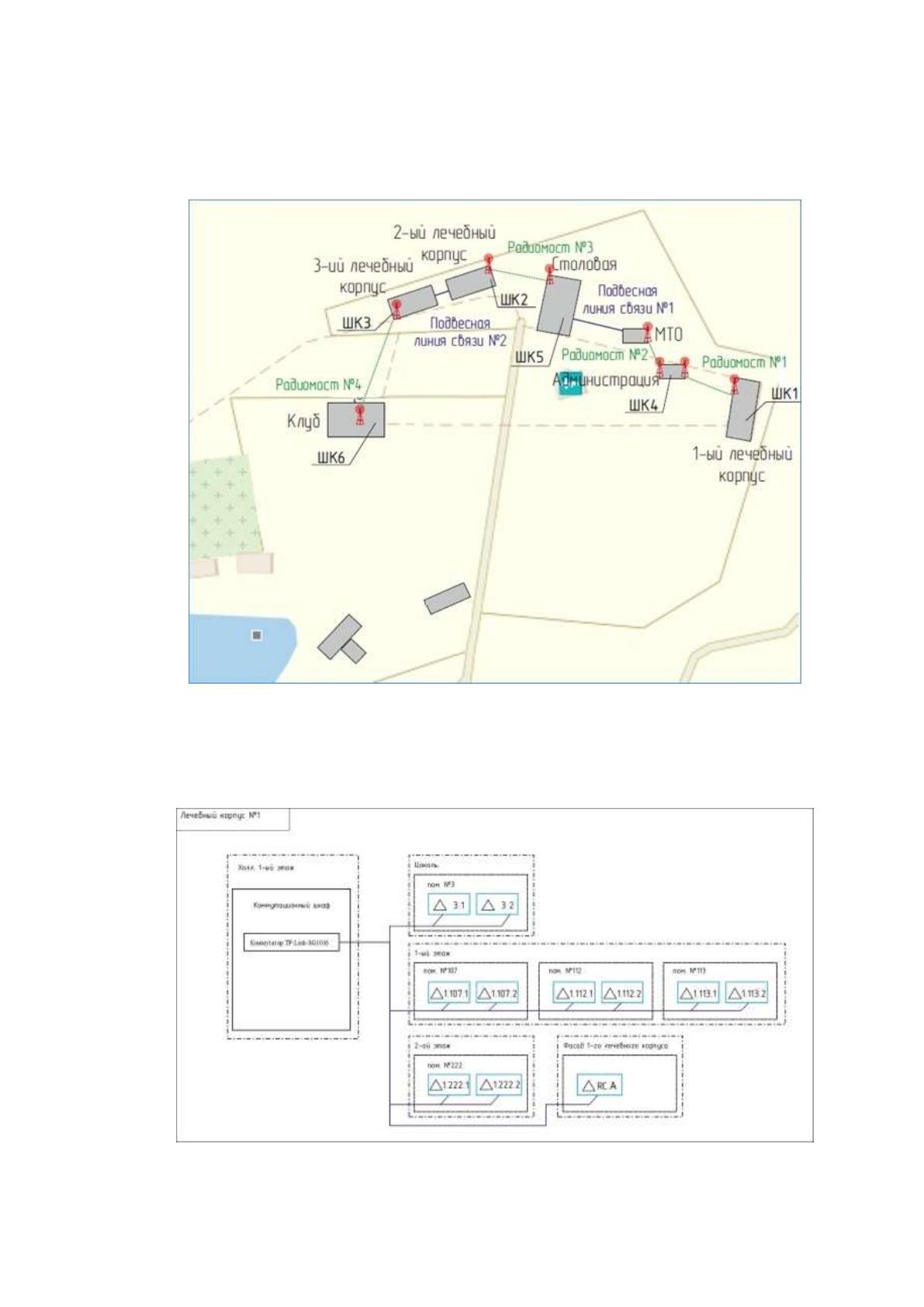

лечебных корпусов, клуба, столовой, зданий администрации. На рисунке 17
показана структурная схема сети.
Рисунок 17 – Структурная схема сети
На рисунке 18 приведена функциональная схема расположения
сетевого оборудования лечебного корпуса №1.
Рисунок 18 – Функциональная схема лечебного корпуса №1
51

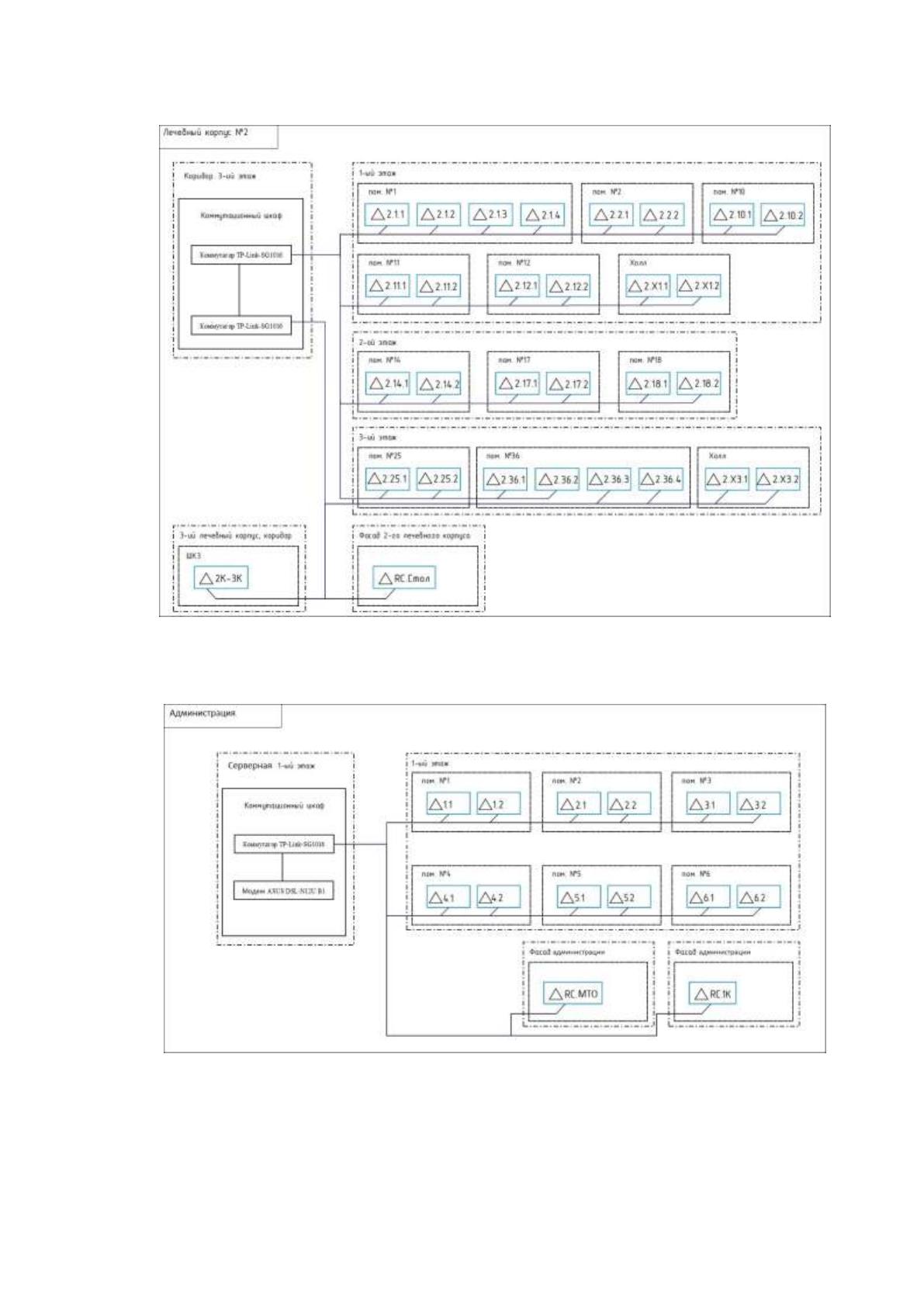

На рисунке 19 показана функциональная схема лечебного корпуса №2.
Рисунок 19 – Функциональная схема лечебного корпуса №2
На рисунке 20 показана функциональная схема здания администрации.
Рисунок 20 – Функциональная схема здания администрации.
На рисунке 21 показана функциональная схема лечебного корпуса № 3.
