62

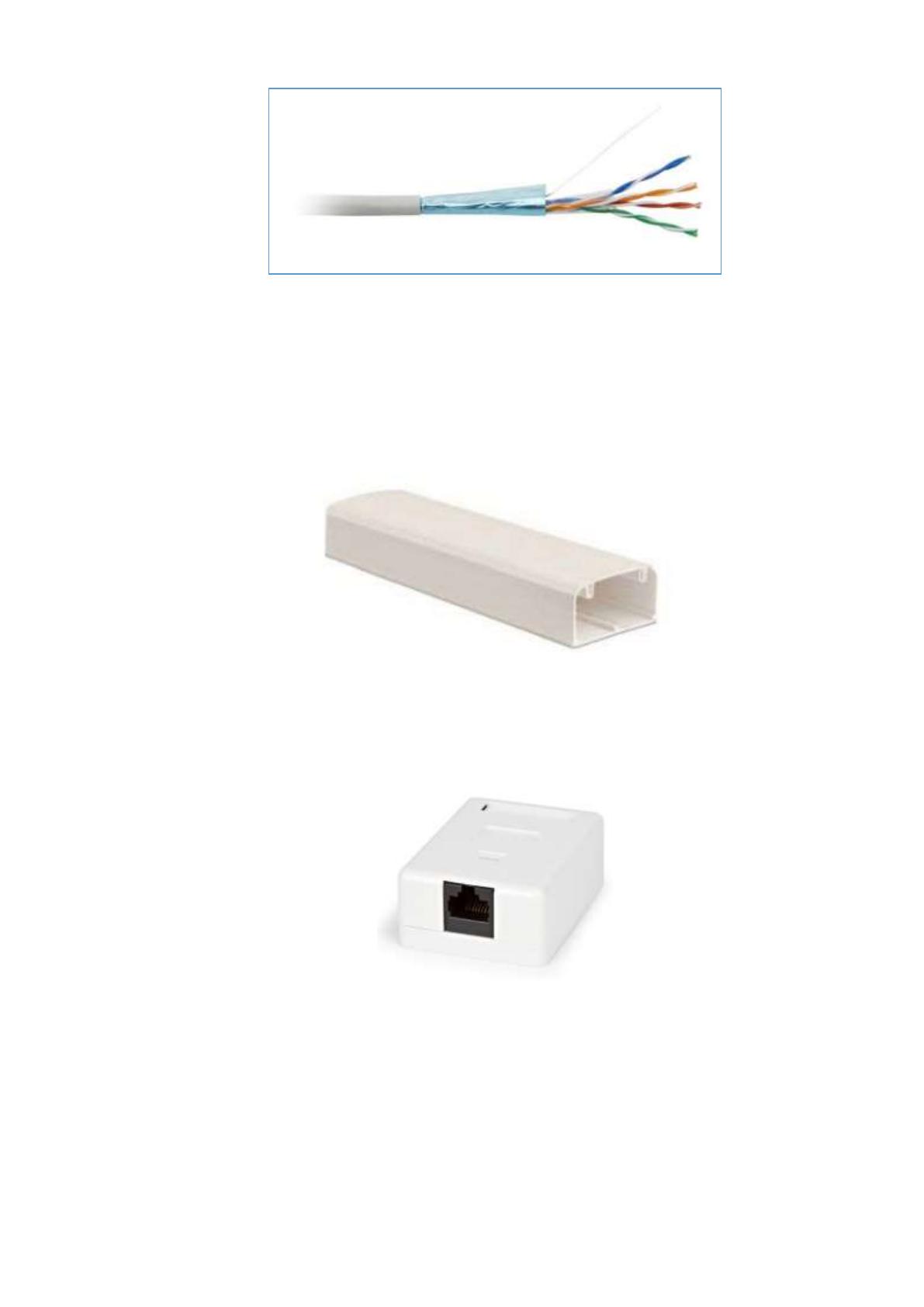

Рисунок 36 – Atcom AT3802 FTP CAT.5e
Укладка кабеля будет осуществляться в кабель-канал 110х50 мм.
Данный короб соответствует требованиям и имеет сертификат соответствия
пожарной безопасности. Кабель-канал имеет крепление к стене. Внешний
вид короба показан на рисунке 37.
Рисунок 37 – Кабель-канал 110х50 мм
На рабочих местах Филиала будут установлены сетевые розетки
Hyperline SB2-1-8P8C-C6-WH. Вид данных розеток показан на рисунке 38.
Рисунок 38 – Внешний вид сетевой розетки Hyperline SB2-1-8P8C-C6-WH
Данные розетки имеют следующие характеристики:
1. В соответствии с UL 1863.
2. Сила тока: 1,5 А максимум.
63
3. Напряжение: 48 В.
4. Контактное сопротивление: 20 мOм.
5. Сопротивление изоляции: 50 мОм.
6. Напряжение диэлектрика: 1000 В переменный ток RMS, 60 Гц/1мин.
Розетки будут установлены в постоянных местах, обеспечивающих к
ним полный доступ. Не допускается монтировать розетки в пространствах
фальшпотолков, фальшполов и в любых других пространствах с
затрудненным доступом, а также на офисной мебели. В том случае, если
мебель является продолжением структуры здания и прикреплена к ней на
постоянной основе, тогда монтаж розетки допускается.
Для приема и передачи данных с оптоволокна на коммутаторы,
установим трансиверы HP JD119B в соответствующие порты. Вид данных
трансиверов показан на рис. 39.

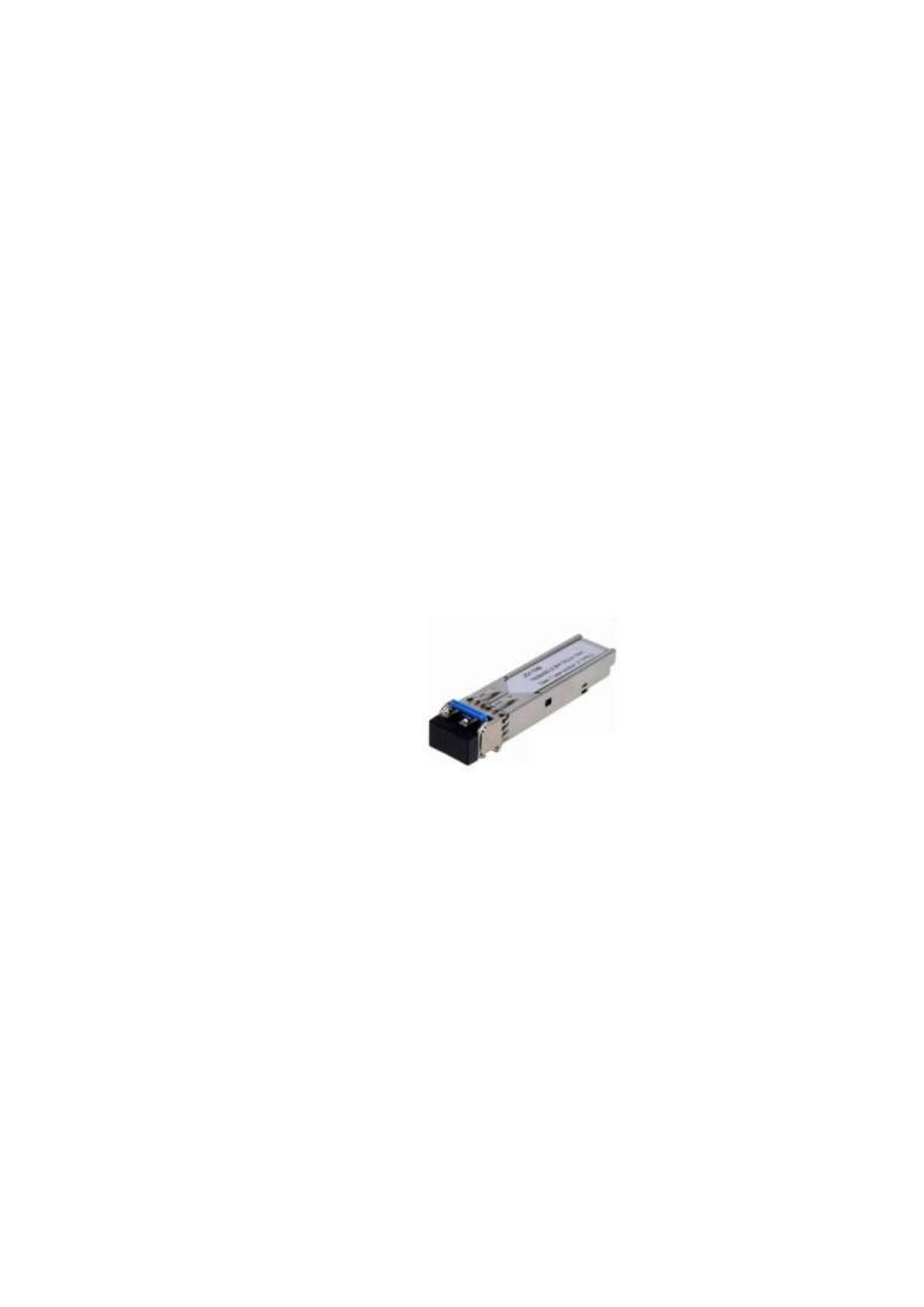

Рисунок 39 – Внешний вид трансивера HP JD119B
Данные трансиверы имеют следующие характеристики:
1. Скорость передачи данных: 1024 Мбит/с.
2. Передача сигнала на расстояние до 10 км.
3. Количество используемых волокон: 2.
4. Питание: 3.3 В.
64
3.3 Расчет затрат на модернизацию телекоммуникационной сети
Цель технико-экономических показателей – выявить, насколько
эффективно использованы затраченные ресурсы, а также насколько
соответствует им предложенная экономическая эффективность. Для того,
чтобы выполнить расчет, приведем основные технико-экономические
показатели совершенствуемой телекоммуникационной сети. В нашем случае,
технико-экономические показатели состоят из стоимости активного и
пассивного сетевого оборудования, а также стоимости ПО, затрат на монтаж
и настройку ЛВС.
Стоимость компьютерной сети в значительной степени определяется
стоимостью используемого оборудования. Для удобства расчета составим
таблицу с ценой на комплектующие и лицензии для модернизации сети.
Данные показатели представлены в таблице 9.
Таблица 9 – Расчет стоимости оборудования и лицензий
№ п/п
Оборудование
Кол-во
(шт/м)
Цена
за ед.
(руб)
Стоимость
(руб)
1
Коммутатор HP 1920-24G JG924A
4
23500
94000
2
Коммутатор HP 1920-8G JG920A
5
8500
42500
3
Коммутатор HP 1920-16G JG923A
2
12500
25000
4
Маршрутизатор HP MSR1002-4 AC
JG875A
1
50000
50000
5
Медиаконвертер D-Link DMC-
1530SC
1
4599
4599
6
Точка доступа HP M220 802.11n
Access Point J9799A
6
15000
90000
65
Продолжение таблицы 9
7
IPO IP500 V2 CNTRL UNIT
1
22530
22530
8
IPO IP500 V2 SYS SD CARD
AL
1
1749
1749
9
IPO 500 RACK MNTG KIT
1
2079
2079
10
IP Office Cable - Power Lead
(Earthed) European CEE7/7
1
528
528
11
IP OFFICE R10 ESSENTIAL
EDITION PLDS LIC:DS
1
17417
17417
12
IPO 500 MC VCM 32 V2
1
6070
6070
13
IPO IP500 TRNK PRI UNVRSL
SNGL
1
32953
32953
14
IP OFFICE R10 IP500 E1
ADDITONAL 22CHANNELS
PLDS LIC:CU
1
20452
20452
15
IP OFFICE R10 AVAYA IP
ENDPOINT 1 PLDS LIC:CU
51
2474
126174
16
1603SW-I IP DESKPHONE
GLOBAL ICON ONLY
49
6239
305711
17
IP PHONE 1616-I BLK ICON
ONLY
2
10779
21558
18
IP PHONE 1600 SERIES 32B
MOD BLK
2
5427
10854
19
POWER ADAPTER 5V 1600
SERIES IP DESKPHONE
EUROPEAN PLUG LEVEL VI
51
702
35802
20
Патч-панель 19 Hyperline PP-19-
24-8P8C-C5e-SH
7
6 890
48230
66
Продолжение таблицы 9
21
Кросс оптический КОР-8-Ц
1
1550
1550
22
Муфта оптическая Huatel
HTSC-302
8
1312
10496
23
Универсальное УПМК
8
1 995
15960
24
Зажим поддерживающий SNR-
PP1-3034
8
165
1320
25
Кабель витая пара Atcom
AT3802 FTP CAT.5e
4270
16
68320
26
Пигтейл волоконно-оптический
Hyperline FPT-B9-9-SC/UR-1M-
LSZH-YL
17
185,08
3146,36
27
Кабель волоконно-оптический
Hyperline FO-DT-IN/OUT-9-2-
LSZH-BK
600
76,27
45762
28
Патч-корд волоконно-
оптический Hyperline FC-D2-9-
LC/UR-SC/UR-H-1M-LSZH-YL
8
814,49
6515,92
29
Трансивер HP JD119B
8
42203,39
337627,12
30
Бокс-розетка Hyperline FO-
WB86-FTTH-2SC-PLC
8
771.39
6171,12
31
Розетка RJ-45 Hyperline SB2-1-
8P8C-C6-WH
87
110
9570
32
Патч-корд UTP 5e 0,5м.
87
36
3132
33
Патч-корд UTP 5e 3м.
138
131,11
18093,18
34
Кабель-канал 110х50 мм.
700
541.29
378903
Итого:
1864772,7
67
Для определения цены модернизации сети необходимо учесть затраты
на монтаж сетевого оборудования. Во избежании нарушения правил монтажа
сетевого оборудования, монтажом, укладкой кабеля в короба будет
заниматься специализированная фирма. Стоимость монтажа и прочих работ
составляет порядка 120000 рублей.
Для определения стоимости всей сети необходимо рассчитать
капитальные затраты, по следующей формуле:
К=С+К
м
(2)
где С – стоимость сети,
К
м
– затраты на монтаж и прочие работы.
К= 1864772,7+120000= 1984772,7 рублей
Общая сумма совершенствуемой телекоммуникационной сети филиала
№2 «Горки» ФГБУ «ЛРКЦ» Минобороны России составляет 1984772,7
рублей.
Для более наглядного представления построим диаграмму, на которой
видно соотношение расходов на совершенствование сети. Диаграмма затрат
на модернизацию телекоммуникационной сети филиала №2 «Горки» ФГБУ
«ЛРКЦ» Минобороны России показана на рисунке 40.

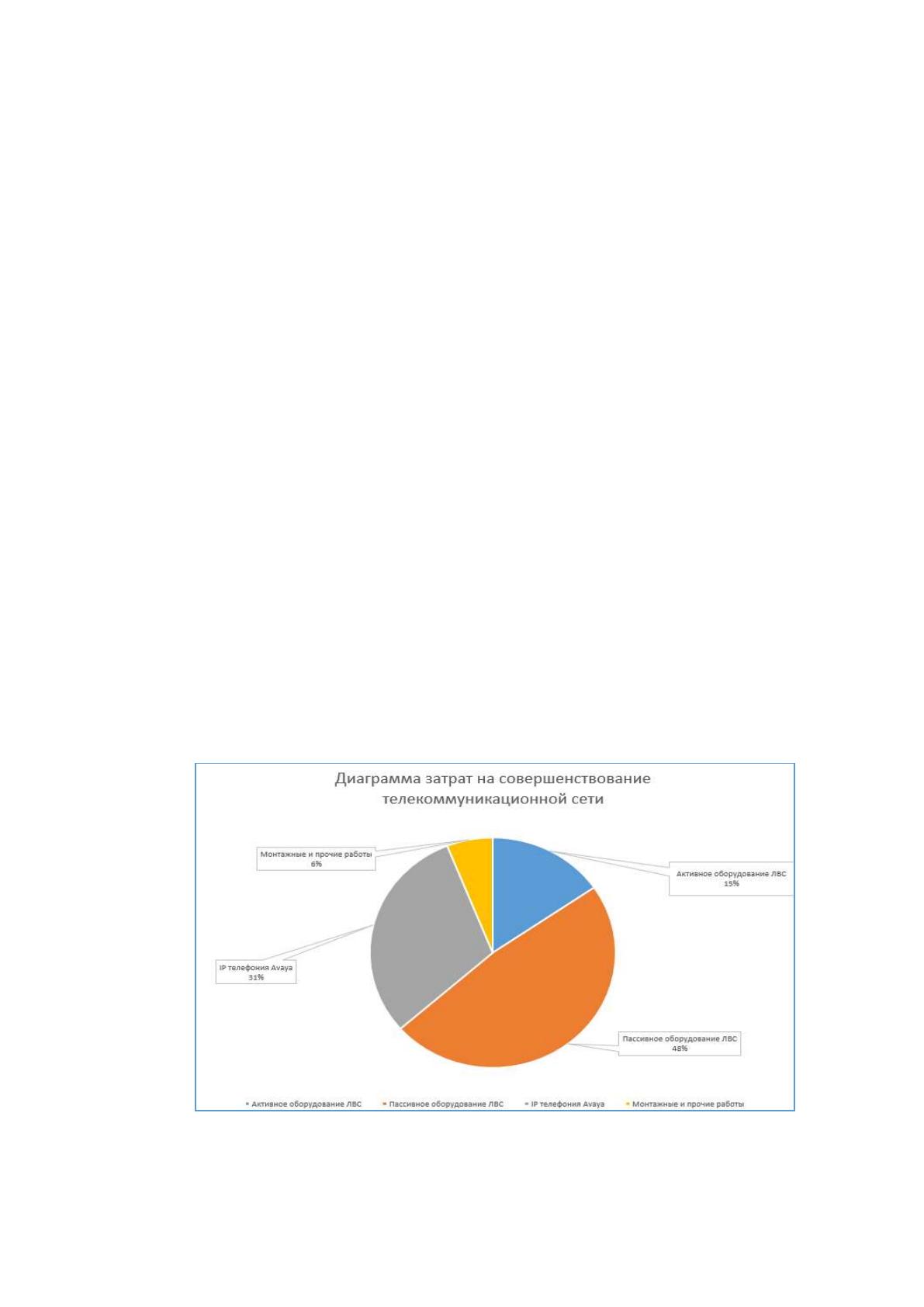

Рисунок 40 – Диаграмма затрат на совершенствование
телекоммуникационной сети
68
В третьей главе выпускной квалификационной работы определены
исходные данные для модернизации телекоммуникационной сети,
определена ее структура.
Результатом написания третьей главы выпускной квалификационной
работы стало подобранное оборудование, которое позволит
совершенствовать телекоммуникационную сеть филиала №2 «Горки» ФГБУ
«ЛРКЦ» Минобороны России. Выполненный расчет затрат на
совершенствование телекоммуникационной сети показывает общую сумму
затрат.
69
ЗАКЛЮЧЕНИЕ
По мере использования ресурсов сети все чаще становится вопрос о
совершенствовании ее структуры. Поэтому в процессе написания выпускной
квалификационной работы была определена цель – разработать предложения
по модернизации телекоммуникационной сети для филиала №2 «Горки»
ФГБУ «ЛРКЦ» Минобороны России. Для достижения цели были решены
следующие задачи:
изучены концепции и принципы построения ИТ-инфраструктуры
предприятия, выделены её основные компоненты;
проанализирована существующая ИТ-инфраструктура Филиала №2,
выявлены её достоинства и недостатки;
определен состав аппаратного обеспечения ИТ-инфраструктуры
филиала №2 «Горки» ФГБУ «ЛРКЦ» Минобороны России;
проведена оценка показателей эффективности разработанных
предложений по совершенствованию ИТ-инфраструктуры филиала
№2 «Горки» ФГБУ «ЛРКЦ» Минобороны России.
Первая глава выпускной квалификационной работы позволила
определить основные компоненты ИТ-инфраструктуры предприятия, были
выявлены характерные особенности каждого из них.
Во второй главе выпускной квалификационной работы была дана
характеристика деятельности организации, проведен аудит ИТ-
инфраструктуры существующей сети, рассмотрена среда передачи данных,
активное и пассивное оборудование сети, приведено оборудование,
обеспечивающая бесперебойное питание серверной комнаты, выполнен
расчет температурного режима помещения серверной комнаты, даны
рекомендации по температурному режиму остальных помещений. Для
определения ключевых бизнес-задач и выявления финансовых
возможностей, необходимых для разработки технического задания и проекта
70
модернизации телекоммуникационной сети для филиала №2 «Горки» ФГБУ
«ЛРКЦ» Минобороны России было проанализировано финансовое состояние
и дана характеристика его деятельности.
Завершающим этапом совершенствования телекоммуникационной сети
стало подобранное активное и пассивное оборудование сети для филиала №2
«Горки» ФГБУ «ЛРКЦ» Минобороны России.
Построенная диаграмма затрат на совершенствование
телекоммуникационной сети показывает процентное соотношение затрат на
совершенствование сети.
Учитывая, что все поставленные задачи полностью решены, можно
обоснованно утверждать, что главная цель исследования – достигнута.
71
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1. Айвенс К. Компьютерные сети. Хитрости/ К.Айвенс. Издательство:
Питер, 2012. 304с.
2. Васин Н., Василевский В., Королькова А. Сети и
телекоммуникации. Учебник и практикум/ Н. Васин, В. Василевский, А.
Королькова – М.: Юрайт, 2016. 362с.
3. Виснадул Б.Д., Основы компьютерных сетей: Учебное пособие/
Б.Д. Виснадул, С.А. Лупин, С.В. Сидоров. - М.: ИД ФОРУМ: НИЦ Инфра-М,
2012. 272с.
4. Волкова Н.В., Назарова О.Б. Совершенствование ИТ-
инфраструктуры/ Н.В. Волкова, О.Б. Назарова. LAP Lambert Academic
Publishing, 2014. 413с.
5. Гордиенко В. Н. Оптические телекоммуникационные системы.
Учебник для вузов / В. Н. Гордиенко, В. В. Крухмалев, А. Д. Моченов, Р. М.
Шарафутдинов – М.: Горячая линия-Телеком, 2012. 368с.
6. Гредников С., Семь шагов для создания эффективного ИТ-
подразделения/ С. Гредников – [б.м]: Издательское решение, 2015. 140с.
7. Долженко А.И., Управление информационными системами/ А. И.
Долженко – Ростов-на-Дону: Фемида, 2013. 191с.
8. Ермошкин Н.Н., Тарасов А.А. Стратегия информационных
технологий предприятия / Н.Н. Ермошкин, А.А. Тарасов–М.: Изд-во
Московского гуманитарного университета, 2013. 249с.
9. Закер К. Компьютерные сети. Модернизация и поиск
неисправностей: Пер.с англ. - СПб.: БХВ-Петербург, 2013. 1008с.
10. Иоргачев Д.В. Волоконно-оптические кабели и линии связи / Д.В.
Иоргачев, О.В. Бондаренко - М.: Эко-Трендз, 2012. 284с.
