52

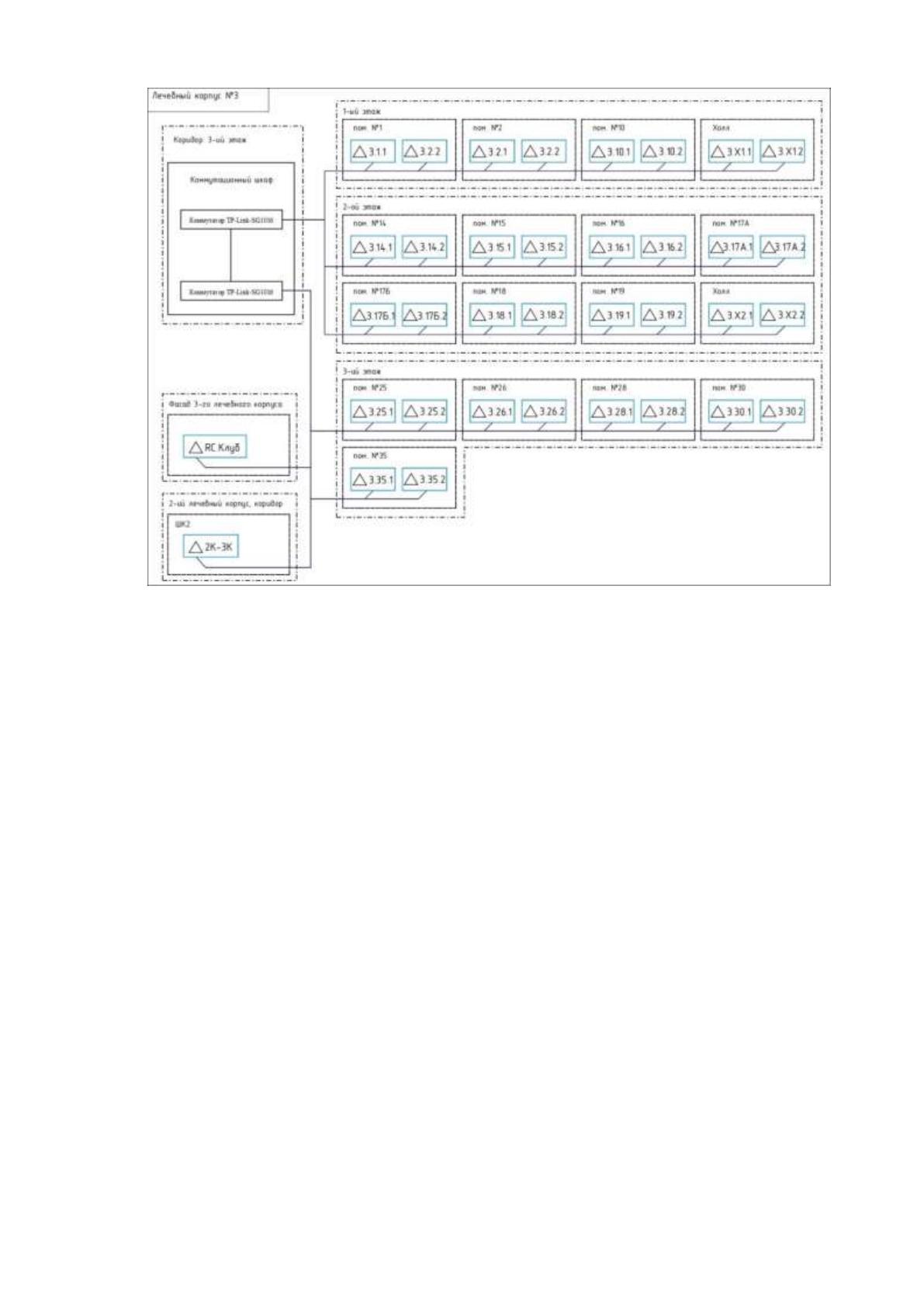

Рисунок 21 – Функциональная схема лечебного корпуса №3
3.2 Выбор оптимального сетевого оборудования
Проведенный во второй главе анализ позволил выявить недостатки
существующей телекоммуникационной сети. Данный анализ стал
основанием для подбора активного и пассивного сетевого оборудования,
которое будет установлено в филиале №2 «Горки» ФГБУ «ЛРКЦ».
Активное оборудование представлено следующими моделями:
1. Коммутатор HP 1920-24G JG924A.
2. Коммутатор HP 1920-8G JG920A.
3. Коммутатор HP 1920-16G JG923A.
4. Маршрутизатор HP MSR1002-4 AC JG875A.
5. Точка доступа HP M220 802.11n Access Point J9799A.
6. Управляющий блок Avaya IP Office 500 v2 Control Unit.
7. Медиаконвертер D-Link DMC-1530SC.
53
8. IP телефон Avaya 1603SW-I.
Коммутатор HP 1920-24G JG924A имеет вид, который представлен на
рисунке 22.

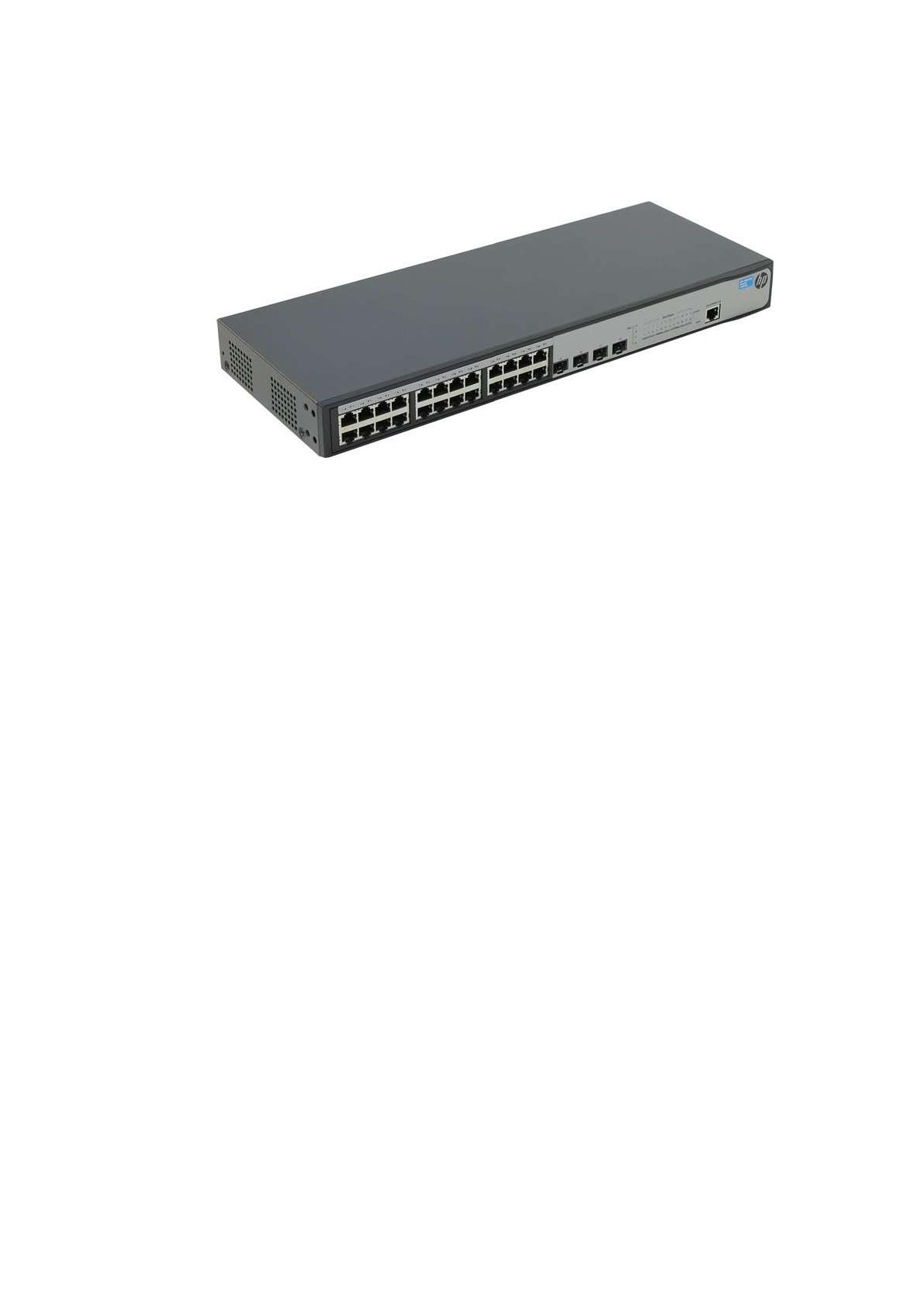

Рисунок 22 – Коммутатор HP 1920-24G JG924A
Сетевой коммутатор HP 1920-24G имеет 24 порта RJ-45 10/100/1000
Мбит/с, которые работают в режиме автоматического определения скорости,
а также 4 порта SFP – со скоростью 1000 Мбит/с. На ряду с гибкими и
интеллектуальными функциями простой настройки и администрирования
сети, также данная модель позволяет выполнять расширенное
детализированное управление. Коммутатор HP 1920 поддерживает
следующие стандарты:
Auto MDI/MDIX;
Jumbo Frame;
IEEE 802.1p (Priority tags);
IEEE 802.1q (VLAN);
IEEE 802.1d (Spanning Tree);
IEEE 802.1s (Multiple Spanning Tree).
Преимущества коммутатора HP 1920:
уровень 3 с 32 статическими маршрутами;
расширенная сетевая безопасность с ACL и сетевым подключением;
поддержка IPv4 и IPv6;
54
списки управления доступом;
использование IEEE 802.1x и виртуальных ЛВС;
встроенная защита от ARP атак, DOS атак, атак BDPU;
поддержка до 8 транков;
монтаж в серверную стойку.
Следующей моделью, используемого коммутатора, является HP 1920-
8G. Вид данного коммутатора представлен на рисунке 23.

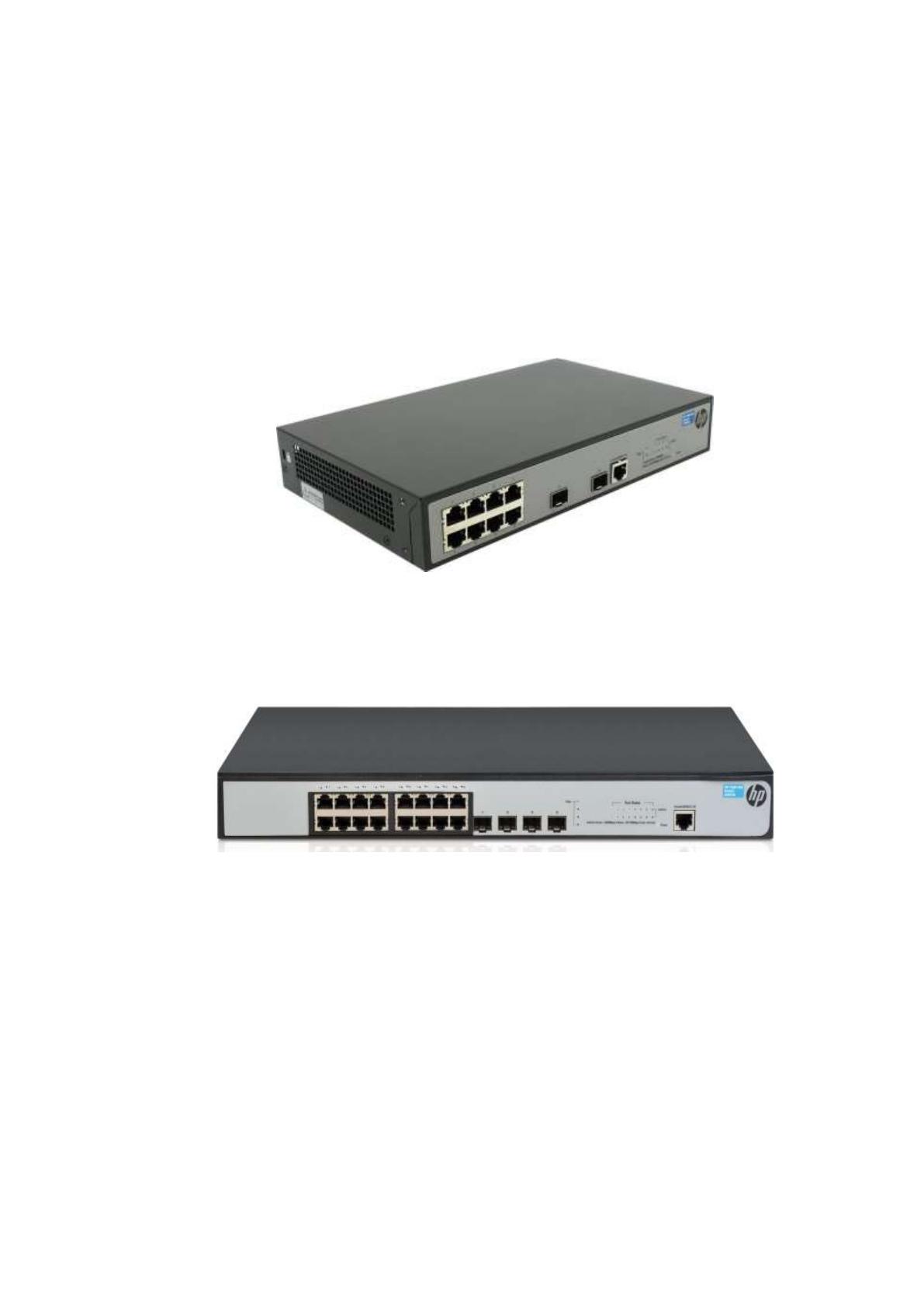

Рисунок 23 – Коммутатор HP 1920-8G JG920A
Вид коммутатора HP 1920-16G JG923A показан на рисунке 24.
Рисунок 24 – Коммутатор HP 1920-16G JG923A
Коммутатор HP 1920-8G и коммутатор HP HPE 1920-16G имеют такие
же преимущества и недостатки, как и коммутатор HP 1920-24G отличаясь
наличием портов RJ 45 и SFP.
В процессе усовершенствования телекоммуникационной сети для
доступа к сети Интернет будем использовать оптоволоконный кабель. Для
этого необходимо заменить модем ASUS DSL-N12U B1 на маршрутизатор
HP MSR1002-4 AC JG875A, который показан на рисунке 25.
55

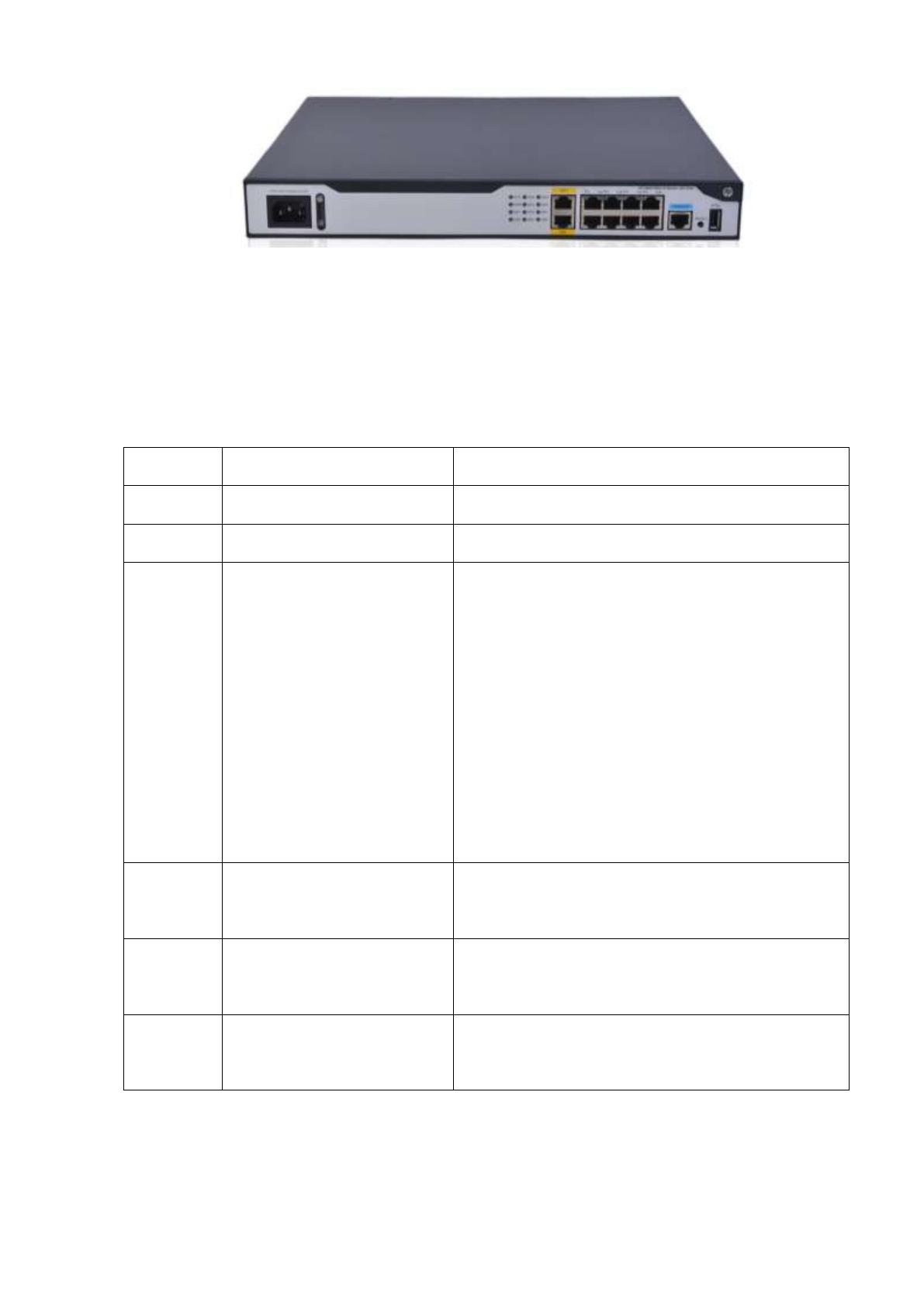

Рисунок 25 – Маршрутизатор HP MSR1002-4 AC JG875A
Характеристики маршрутизатора приведены в таблице 8.
Таблица 8 – Характеристики HP MSR1002-4 AC JG875A
№ п/п
Наименование
Характеристика
1
Процессор
RISC-процессор с частотой 667 МГц
2
Память
DDR3 512 Мбайт
3
Порты
2 слота SIC или 1 слот DSIC
1 разъем RJ-45 10/100/1000 WAN с
автоматическим определением скорости
1 фиксированный разъем Gigabit
Ethernet SFP
4 разъема RJ-45 10/100/1000 LAN с
автоматическим определением скорости
1 последовательный порт
4
Пропускная
способность
до 500 000 пакетов/с
5
Размер таблицы
маршрутизации
IPv4/IPv6 – 200 000 записей
7
Потребляемая
мощность
30 Вт
Приведенные характеристики позволят обеспечить
высокопроизводительную маршрутизацию. Встроенные функции
56
маршрутизации, коммутации и безопасности ускорят и упростят управление
глобальной сетью. За счет поддержки протокола SIP эти функции
реализуются без дополнительного лицензирования.
Так как требуется перейти с ADSL модема на оптоволоконный канал
провайдера Интернет, нам необходимо использовать медиаконвертер для
преобразования сигнала с оптоволокна на витую пару. В качестве
медиаконвертера будем использовать D-Link DMC-1530SC. На рисунке 26
показан внешний вид медиаконвертера.

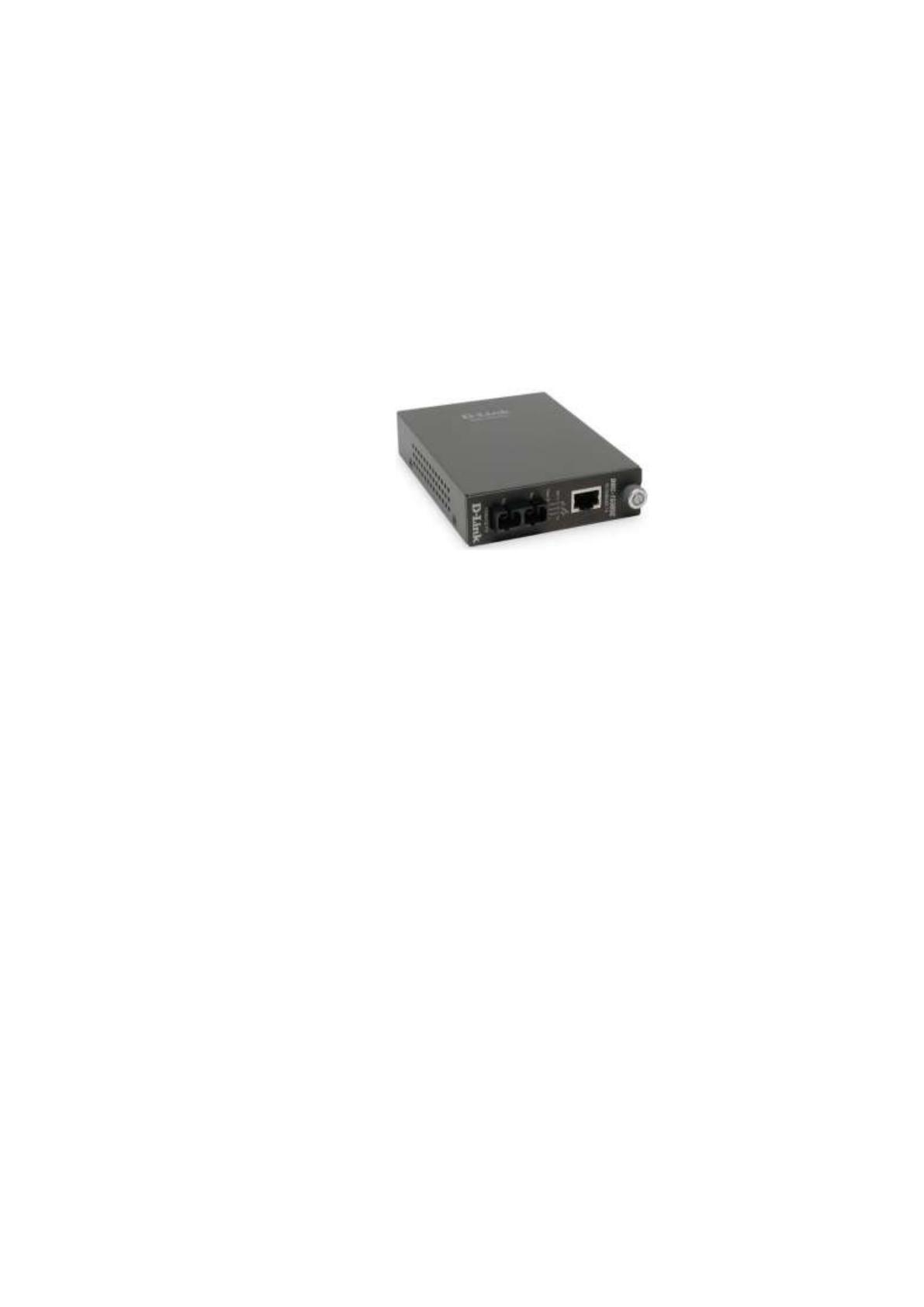

Рисунок 26 – Медиаконвертер D-Link DMC-1530SC
Технические особенности:
преобразование среды передачи данных между 10/100BASE-TX и
100BASE-FX;
1 порт для подключения одномодового оптического кабеля с SC-
коннектором;
автоопределение скорости и автосогласование режима дуплекса на
порту 100BASE-TX;
поддержка Link Pass Through;
автоматическое определение полярности MDI/MDIX на порту
100BASE-TX;
переключатель для фиксированной настройки режима полного
дуплекса или полудуплекса;
переключатель для установки принудительного режима или режима
автоопределения скорости;
переключатель для установки скорости;
переключатель для настройки функций LLCF, LLR;
57
режим передачи Store-and-forward;
режим Back-pressure и управление потоком IEEE802.3x;
передача на полной скорости канала;
индикаторы состояния на передней панели;
возможность использования в качестве отдельного устройства или
при установке в шасси;
горячая замена при установке в шасси;
возможность удаленного управления при установке в шасси (при
наличии модуля управления).
Для беспроводного доступа к сети Интернет на территории филиала
№2 «Горки» ФГБУ «ЛРКЦ» будут использоваться точки доступа HP M220
802.11n Access Point J9799A. Вид данной точки доступа показан на рисунке
27.

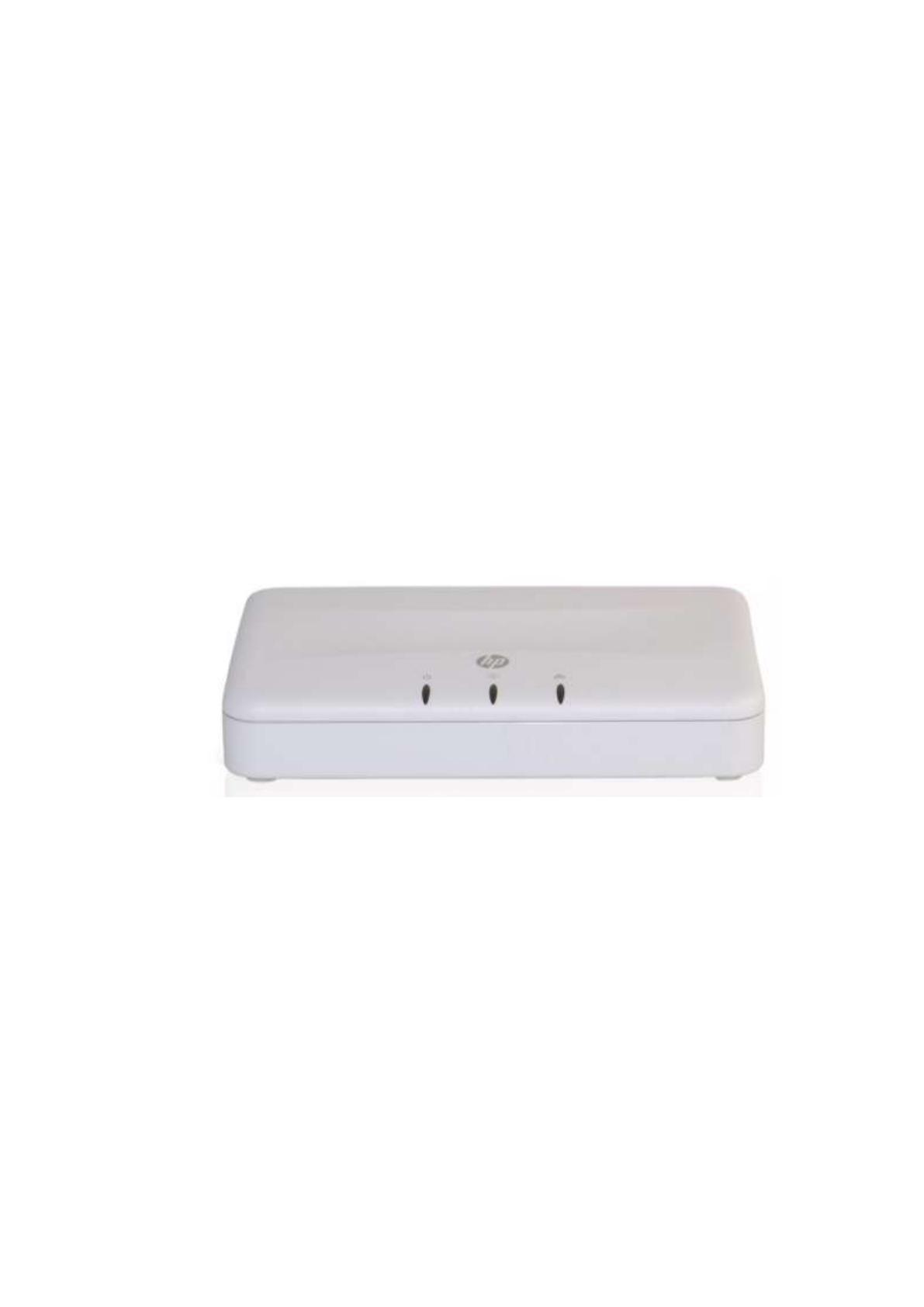

Рисунок 27 – Точка доступа HP M220 802.11n Access Point J9799A
Модель HP M220 802.11n Access Point J9799A поддерживает стандарты
беспроводной сети IEEE 802.11a, b, g, n и использует следующие протоколы
Ethernet: IEEE 802.3, IEEE 802.3ab, IEEE 802.3u. Поддержка PoE позволит,
одновременно с передачей данных, подать электрическое питание без
дополнительного подключения к сети 220 В. Применяемая технология
MIMO, которая использует пространственное мультиплексирование,
позволит одновременно передавать несколько пакетов данных по одному
58
каналу. Администрирование точки доступа будет осуществляться с помощью
встроенного web-интерфейса.
Использование IP-телефонии в филиале №2 «Горки» ФГБУ «ЛРКЦ»
подразумевает установку управляющего блока Avaya IP Office 500 v2 Control
Unit. На рисунке 28 показан вид данной системы.

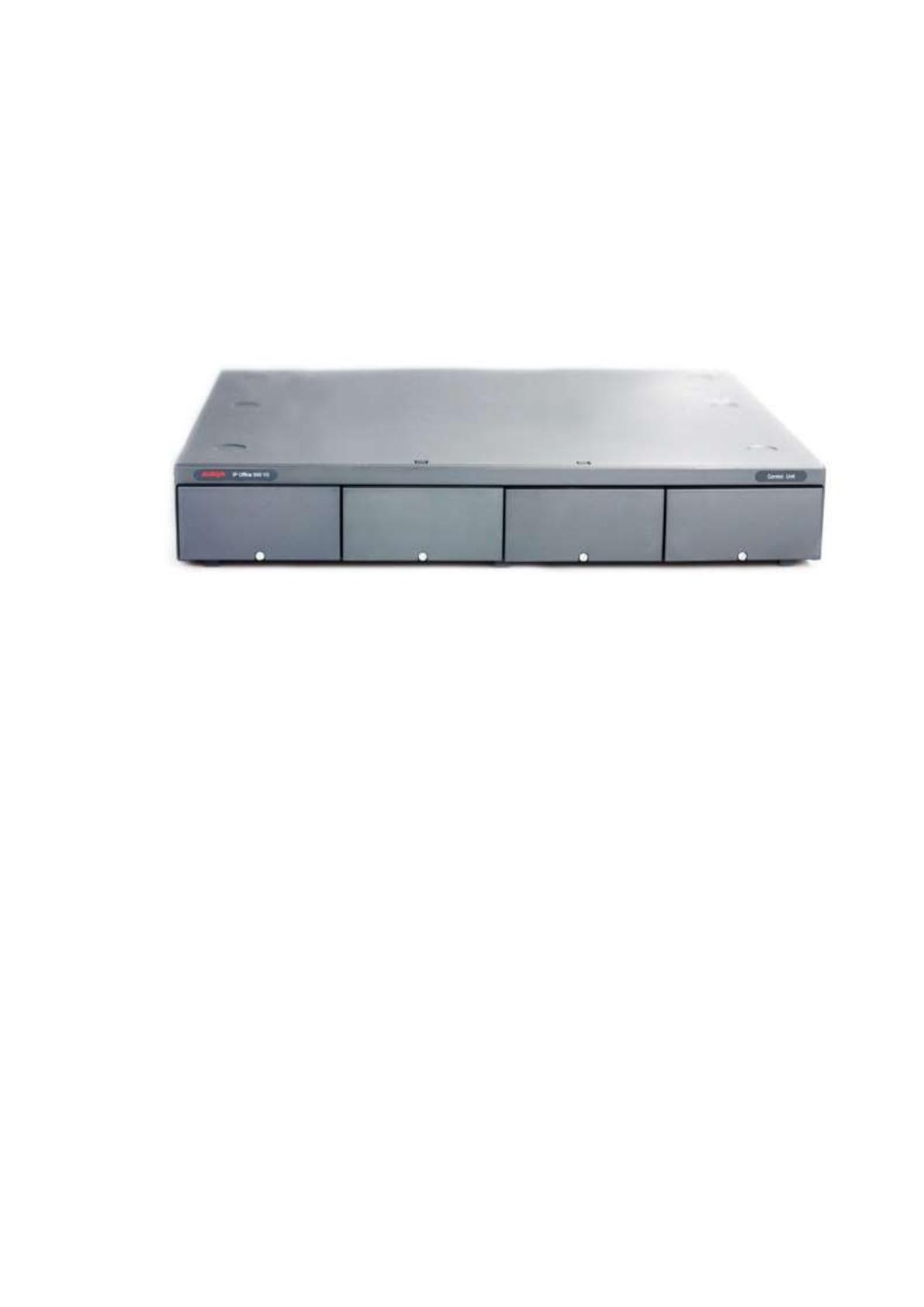

Рисунок 28 – Avaya IP Office 500 v2
Avaya IP Office 500 v2 является модульным коммуникационным
решением, поддерживающая до 384 внутренних абонентов на одной мини
АТС. Система Avaya IP Office позволяет объединить до 32 мини АТС. В
состав Avaya IP Office входят аппаратные модули и прикладное программное
обеспечение. Аппаратная часть позволит организовать работу каналов
голосовой связи в филиале №2 «Горки» ФГБУ «ЛРКЦ», а также процессов,
использующих программное обеспечение.
На рабочих местах сотрудников будут установлены IP-телефоны Avaya
1603SW-I, вид которых показан на рисунке 29.
59

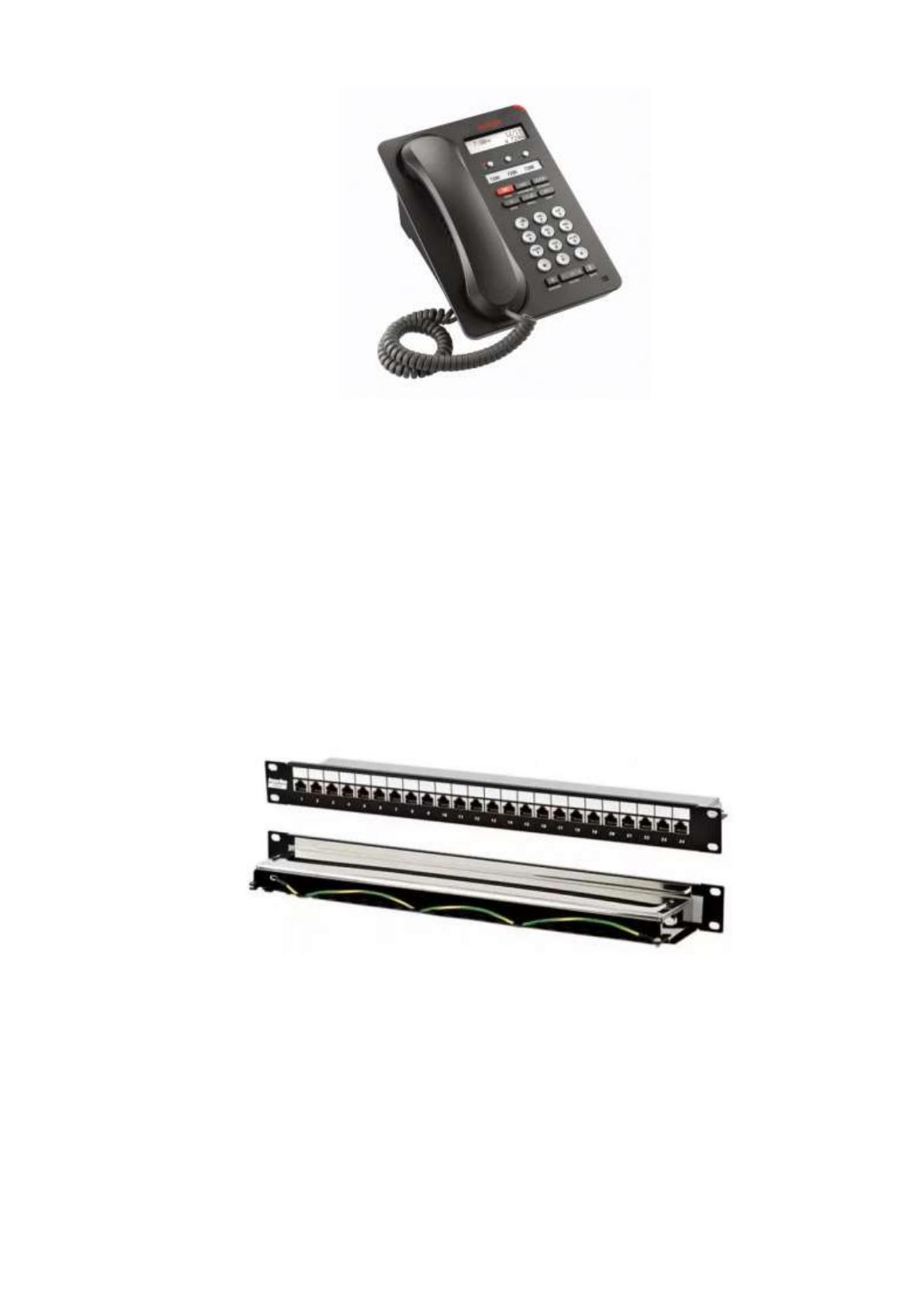

Рисунок 29 IP телефон Avaya 1603SW-I
Данный IP-телефон использует SIP протокол, включающий в себя
обмен мультимедийным содержимым. Он оснащен телефонной книгой на
500 номеров, имеет дополнительные возможности, реализованные в виде
конференц-связи, громкой связи, поддержки PoE.
Для упорядочивания кабелей рационально использовать патч-панель. В
нашем случае, это патч-панель 19, 24xRJ45, FTP, категория 5е Hyperline PP-
19-24-8P8C-C5e-SH-110D, которая показана на рисунке 30.
Рисунок 30 – Hyperline PP-19-24-8P8C-C5e-SH-110D
Также в нашем проекте будет использоваться кросс оптический КОР-8-
Ц, устанавливаемый в серверную стойку (рисунок 31)
60

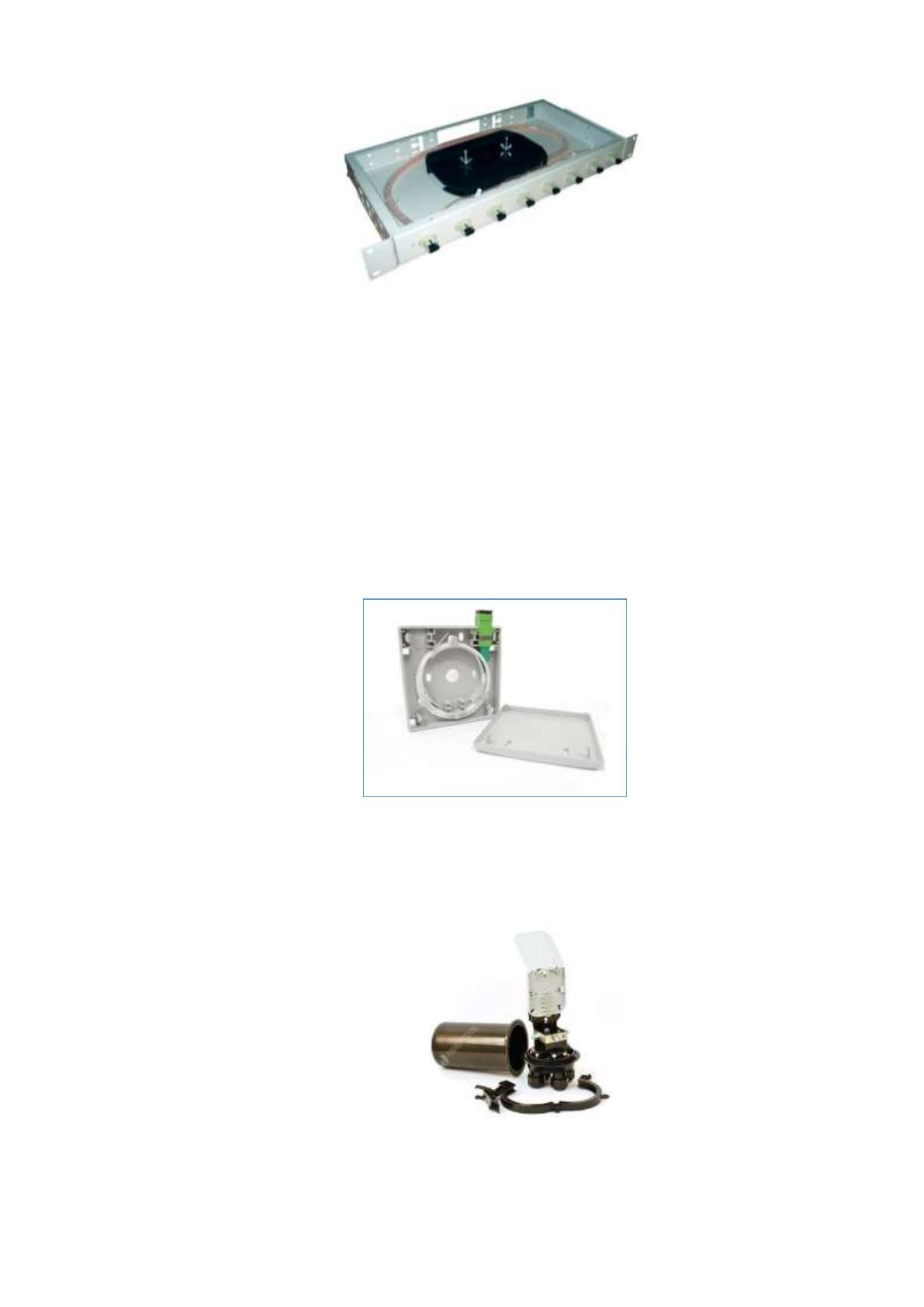

Рисунок 31 – Кросс оптический КОР-8-Ц
Данный кросс предназначен для установки в стойку 19". Имеет 8
портов, 1U, а также оснащен несъемной лицевой патч-панелью.
Также воспользуемся бокс-розеткой оптической настенной. Данная
бокс-розетка имеет возможность закрепления оптического кабеля кабельным
зажимом, предотвращающим его выдергивание. На рисунке 32 показан
внешний вид бокс-розетки.
Рисунок 32 – Бокс-розетка Hyperline FO-WB86-FTTH-2SC-PLC
Для разводки оптического кабеля потребуется использование
оптической муфты (рисунок 33).
Рисунок 33 – Муфта оптическая Huatel HTSC-302
61
Оптическая муфта – это устройство, которое предназначено для
соединения оптических кабелей связи и обеспечивающее защиту сварного
соединения. Муфта состоит из корпуса, в котором находятся герметичные
вводы. Муфты могут быть как проходные, предназначенные для транзита
оптических волокон без разрыва и разварки, так и тупиковые. Оптические
муфты, как правило, изготавливаются из полиэтилена и полипропилена. [32]
Для подвеса оптических муфт будем использовать универсальное
устройство УПМК. Внешний вид данного устройства показан на рисунке 34.

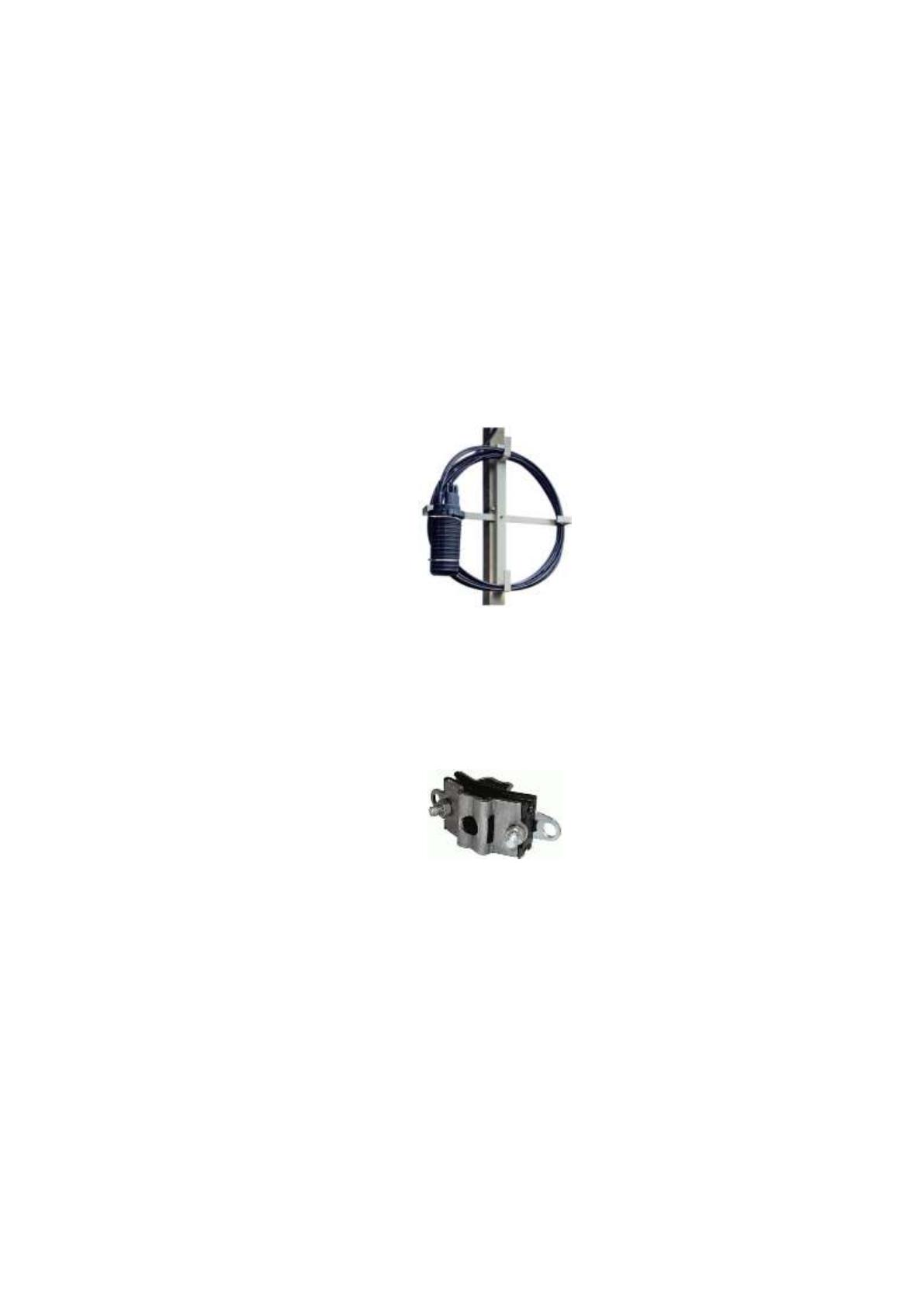

Рисунок 34 – Универсальное УПМК
Для подвеса кабеля между зданиями будем использовать зажим,
поддерживающий SNR-PP1-3034, вид которого показан на рисунке 35.
Рисунок 35 – Зажим SNR-PP1-3034
В процессе модернизации кабельная система Филиала будет
реализована кабелем витая пара Atcom AT3802 FTP CAT.5e (рисунок 36).
