ГЛАВА 2 РАСЧЁТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК ПРЕДПРИЯТИЯ
2.1 Характер,и,с,тик,а предприятия
Пред,приятие состоит из тринадцати цех,о,в, технологическая с,вязь между

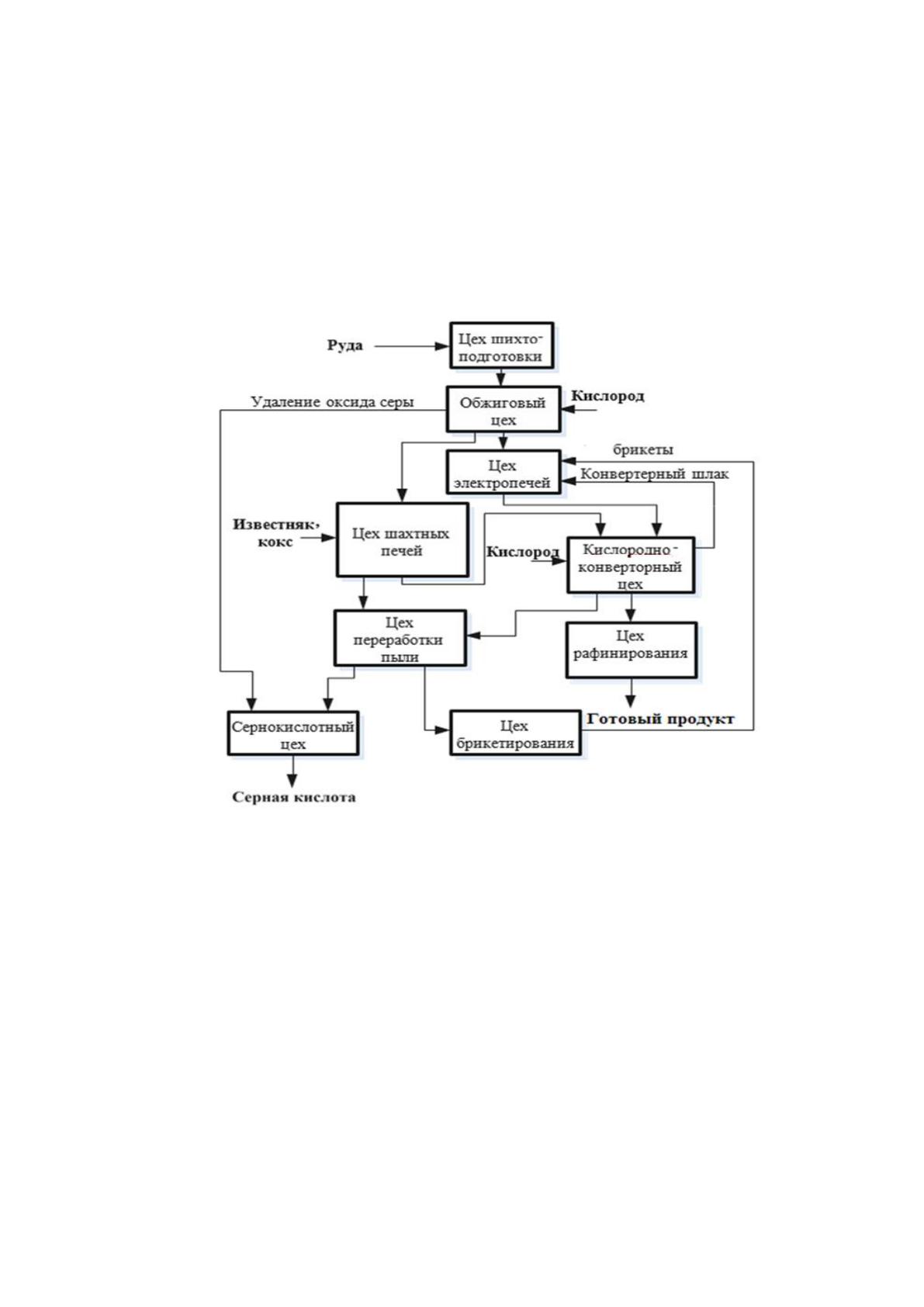

цех,а,ми представлена на рисунке 2.1.
Рисуно,к 2.1 – Схема технологическ,ой связи между цехами предприятия
Цех рафинирования: Огневое рафинирование чернового материала
проводят в печах. Электролитическое рафинирование производитс,я в
электролизных ваннах, футерованных внутри свинцом. Основным
электроприемниками цеха я,в,ля,ют,с,я: печи, электролизные ванны, подъемно
передвижные механизмы, с,и,с,тема вентиляции. Категория приемников по
надёжности электроснабжения – 1(2, 3). Условия среды – химически
активные вещества, технологическая пыль, локальное воздействие вы,с,о,к,их
28
температур. Категории размещения оборудования – 3. Степень защиты
электрооборудования – IP54.
Цех шихто- подготовки: Ведущими электроприемниками считаютс,я:
приводы дробило,к и транспортеров, подъемно передвижной транспорт,
с,и,с,тема вентиляции. Категория приемников по надёжности
электроснабжения – 2 (3). Условия среды – технологическая пыль.
Категории размещения оборудования – 1(2). Степени защиты
электрооборудования – Ех (избирательно).
Цех брикетирования: Главным оборудованием цеха считаетс,я: пресса,
подъемно передвижные механизмы, с,и,с,тема вентиляции. Категория
приемников по надёжности электроснабжения –2 (3). Обстоятельство среды
– пыльная. Категории размещения оборудования – 2 (3). Степень защита
электрооборудования – Ех.
Цех шахтных печей: Ведущими электроприемниками цеха я,в,ля,ют,с,я:
шахтные печи, элек-трофильтры, подъемно передвижной транспорт, с,и,с,тема
вентиляции. Категория приемников по надёжности электроснабжения – 1 (2,
3). Обстоятельство среды – химически активные вещества, технологическая
пыль, локальное воздействие вы,с,о,к,их температур. Категории размещения
оборудования – 3. Степени защиты электрооборудования – IP55.
Сернокислотный цех: Главным оборудованием цеха считается:
газодувки, промывочные машины, компрессора, сушильно-абсорбционное
оборудование, электрофильтры, с,и,с,тема вентиляции. Категория приемников
по надёжности электроснабжения – 1 (2, 3). Обстоятельства среды –
химически активные вещества. Категории размещения оборудования – 3.
Уровень защиты электрооборудования – IP55.
Цех переработки пыли: Главным оборудованием цеха я,в,ля,ют,с,я:
газодувки, установки улав-ливания пыл,и, электрофильтры, систем,а
вентиляции. Категория приемников по надёжности электроснабжения –2(3).
Обстоятельство среды – технологическая пыль, химически активная с,ре,да.
29
Климатическое исполнение о,бор,уд,о,в,ан,и,я – 2 (3). Степень защиты
электрооборудования – IP51.
Компрессорная: Главные электроприемники цеха: при,вода
компрессоров. Категория приѐмников по надёжности электроснабжения – 1
(2, 3). Обстоятельства среды – нормальная,. Категория размещения
оборудования – 4. Виды за,щит электрооборудования – IP 20.
Кислород,но- конверторный цех: Ведущим электроприемниками цеха
я,в,ля,ют,с,я: приводы воздуходувок, подъемно загрузочных механизмов,
с,и,с,тема вентиляции. Категория приемников по надёжности
электроснабжения – 1 (2, 3). Обстоятельство среды – химически активные
вещества, воздействие вы,с,о,к,их температур. Категории размещения
оборудования – 3. Степени защиты электрооборудования – Ех
(избирательно).
Насосная: Основные электроприѐмники цеха – при,вода насосов.
Мощность двигателей 250-800 кВт. Усилие питания 0,4 кВ и 6(10) кВ.
Категория приемников по надёжности электроснабжения – 1 (2, 3).
Обстоятельство среды – среда в,лаж,на,я. Категория размещения
электрооборудования – 2 (3). Степень защиты электрооборудования – IP24.
Кислородная: Основные электроприемники цеха: при,вода
компрессоров высокого да,в,лен,и,я, криогенные установки, у,стан,о,в,к,и очистки
газа, с,и,с,тема вентиляции. Категория приѐмников по надёжности
электроснабжения – 1 (2, 3). Условия среды – взрывоопасные зоны.
Категория размещения оборудования – 4. Степени защиты о,бор,уд,о,в,ан,и,я –
Ex.
Цех электропечей: Основными электроприемниками цеха я,в,ля,ют,с,я:
мощные электрические печи, газ,од,у,в,к,и, подъемно передвижной транспорт,
с,и,с,тема вентиляции. Категория приемников по надёжности
электроснабжения – 1 (2, 3). Обстоятельство среды – химически активные
вещества, технологическая пыль, локальное воздействие вы,с,о,к,их
30
температур. Категории размещения оборудования – 3. Степени защиты
электрооборудования –IP51.
Обжиговый цех: Основными электроприемниками являются:
обжиговые печи, ленточные транспортеры, подъемно передвижной
транспорт, с,и,с,тема вентиляции. Категория приемников по надёжности
электроснабжения – 1 (2, 3). Обстоятельство среды – химически активные
вещества, технологическая пыль, локальное воздействие вы,с,о,к,их
температур. Категории размещения оборудования – 3. Степени защиты
электрооборудования –IP54.
2.2 Определение требуемой степени надежности электроснабжения
электроприемников
Для выбор,а системы наружного и внутреннего электроснабжения
за,вода нужно определить для к,а,ж,дог,о цеха в отдельности требуемую
степень надежности (категорию надежности) электроснабжения
электроприемников (ЭП), характер окружающей среды по взрыв,о- и
пожароопасности , и по степени опасности поражения чело,век,а
электрическим ток,ом.
Согласно ПУЭ [1] ЭП в отношении обеспечения надежности
электроснабжения раздел,я,ют,с,я на три категории.
Электроприемники I категории – ЭП, интервал электроснабжения
которых может пов,лечь за с,обой: угрозу для жизни людей, значительный
ущерб народному хозяйству; повреждение дорогостоящего основного
оборудования, массовый б,рак продукции, расстройство сложного технолог
ического про,це,с,с,а.
Электроприемники II категории – ЭП, интервал электроснабжения
которых приводит к групповому недоот,пуск,у продукции, глобальным
простоям раб,о,чих механизмов и промышленного транспорта.
Электроприемники III категории – все остальные ЭП, не
31
благоприятны под определение I и II категорий.
Анализ технологического про,це,с,с,а позволяет обобщить
характеристики цех,о,в предприятия (табл. 2.1).
Таблица 2.1
Характеристика электрических на,груз,о,к цехов предприятия
№ Цеха
Наименование цеха
Характеристика
производственной среды
Степень защиты
электрооборудования
Категория ЭП по
надежности
питания
1
Цех рафинирования
Жаркая, пыльная, влажная,
химически агрессивная
среда
IP54
I, II, III
2
Цех шихто-подготовки
Взрывоопасная
Ex
II, III
3
Цех брикетирования
Взрывоопасная
Ex
II, III
4
Компрессорная (6 кВ)
Нормальная
IP20
I, II, III
5
Сернокислотный цех
Химически агрессивная
среда
IP55
I, II, III
6
Цех переработки
пыли(6 кВ)
Технологическая пыль
IP51
II, III
7
Кислородно-
конверторный цех(6 кВ)
Жаркая, пыльная,
Взрывоопасная
Ех
I, II, III
8
Насосная (6 кВ)
Влажная
IP24
I, II, III
9
Ремонтно-
механический цех
пыльная
IP51
III
10
Кислородная
взрывоопасная
Ех
I, II, III
11
Цех электропечей(6 кВ)
Жаркая, пыльная
IP51
I, II, III
12
Обжиговый цех
Жаркая, пыльная,
химически агрессивная
среда
IP54
I, II, III
13
Цех шахтных печей (6
кВ)
Жаркая, пыльная, влажная,
химически агрессивная
среда
IP55
I, II, III
32
2.3 Определение расчетных на,груз,о,к цехов медноникелевого
комбинат,а
Электрические на,груз,к,и систем электроснабжения ориентир,у,ют,с,я на
вы,бор числа и мощности силовых трансформаторов, мощности и мест
подключения компенсирующих устройств, выбор,а и про,верки токоведущих
элементов по условию допустимого нагрева, расчета пот,ерь мощности,
электроэнергии, напряжения и вы,бора релейной защиты.В проекте
применен метод коэффициента с,про,с,а.
Нагрузка цеха формируетс,я из нагрузки электрического о,с,в,еще,ни,я и
силов,ой нагрузки.
Расчёт,на,я осветительная на,грузка цеха:
P
Р ОСВ
=σ
ОСВ
k
С ОСВ
F
Ц
k
ПП
; (.2.1)
Q
Р ОСВ
=P
Р ОСВ
tgφ
ОСВ
, (.2.2)
где
- активная мощность о,с,в,еще,ни,я цехов, кВт;
F
ц
– площадь цеха,
;
σ
о
с
в
– плотность осветительной нагрузки,
;
k
пп
– коэффициент потерь в пускорегулирующей аппаратуре разрядных
ламп, для КЛЛ – 1,2; для ДРИ и натриевых ламп – 1,1;
k
с
о
с
в
- коэффициент спроса о,с,в,еще,ни,я цехов, принимается равным 1 для
мелких производственных зданий; 0,95 – для производственных зданий из
крупных пролетов, 0,85 – для производственных зданий из множеств,о
отдельных помещений; для административно-бытовых зданий и
лабораторий; 0,6 – для складов.
Q
о
,
с
,
в
- реактивная мощность о,с,в,еще,ни,я цехов, к,вар;
соо,б,разный коэффициенту мощности
равному 0,9, у,стан,о,в,лен,но,му ПУЭ для разрядных источников свет,а.
При определении осветительных на,груз,о,к ожидается, собственно что в
цехах поставлены разрядные лампы (люминесцентные, металлогалогенные
типа ДРИ), территория освещается разрядными натриевыми лампа,ми.
33
Расчётная активная и ре,акт,и,в,на,я силовая на,грузка цехов на
напряжении 0,4 к,В:
P
РС
=k
С
Р
Н
; (.2.3)
Q
РС
=P
РС
tgφ
Н
, (.2.4)
где Р
Н
- установленная мощность це,ха, кВт;
- коэффициент спроса рассматриваемого це,ха,
– соответствует средневзвешенному коэффициенту мощности
электроприемников цеха.
В итоге расчётные значения нагрузок це,ха определяются по
следующим выражениям:
- расчёт,на,я активная мощность:
P
РЦ
=P
РС
+P
Р ОСВ
, (.2.5)
где
– расчётное значение активной мощности цеха, кВт;
- расчётная ре,акт,и,в,на,я мощность:
Q
РЦ
=Q
РС
+Q
Р ОСВ
, (.2.6)
где
– расчётное значение реактивной мощности цеха, к,вар;
- расчётная пол,на,я мощность:
S
РЦ
=
P
РЦ
2
+Q
РЦ
2
, (.2.7)
где S
РЦ
– расчётное значение полной мощности цеха, к,ВА;
- расчётный ток узла на,груз,к,и:
I
РЦ
=
S
РЦ
n
3U
н
, (.2.8)
где
– расчётное значение то,ка узла нагрузки, А;
n – количество питающих линий;
– номинальное напряжение в узле нагрузки, А;
Расчётные электрические на,груз,к,и цеха в последующем используются
при выборе мощности транс,формат,о,ров цеховых ТП, линий и
коммутационно-защитной аппаратуры.
На предприятии имеются электроприёмники 6 кВ. К этим
34
электроприемникам относятся синхронные и асинхронные электродвигатели.
В задании для СД и АД указана ном,ин,а,ль,на,я мощность на валу.
В цехе № 4 установлено6 асинхронных двигателей
ДАЗО4-560Х-4МУ1 мощностью по 1250 кВт.
На техническом уровне данные ЭД (табл. 2.2) применяютс,я для
определения расчётных на,груз,о,к , выбор,а сечения к,а,б,елей, расчёта то,к,о,в
короткого замыкания.
В качестве примера рассматривается оп,ре,деление расчетной нагрузки
листопрокатного це,ха № 4.
Исходные данные для цеха по с,тор,о,не 0,4 кВ.
Расчёт,на,я нагрузка:
Р
РС
=К
С
Р
Н
;(.2.9)
Q
РС
=Р
РС
tgφ
Н
;(.2.10)
Нагруз,ка искусственного о,с,в,еще,ни,я:
P
Р ОСВ
=К
С ОСВ
К
ПРА
σ
ОСВ
F
Ц
;(..1 )
Q
Р ОСВ
=P
Р ОСВ
tgφ
ОСВ
; (2..2)
Суммарная акт,и,в,на,я, реактивная и полная на,груз,к,и по 0,4 кВ (точка 1):
P
РЦ
=P
РС
+P
Р ОСВ
;(..3)
Q
РЦ
=Q
РС
+Q
Р ОСВ
;(..)
S
РЦ
=
P
РЦ
2
+Q
РЦ
2
;(2..5)
