92

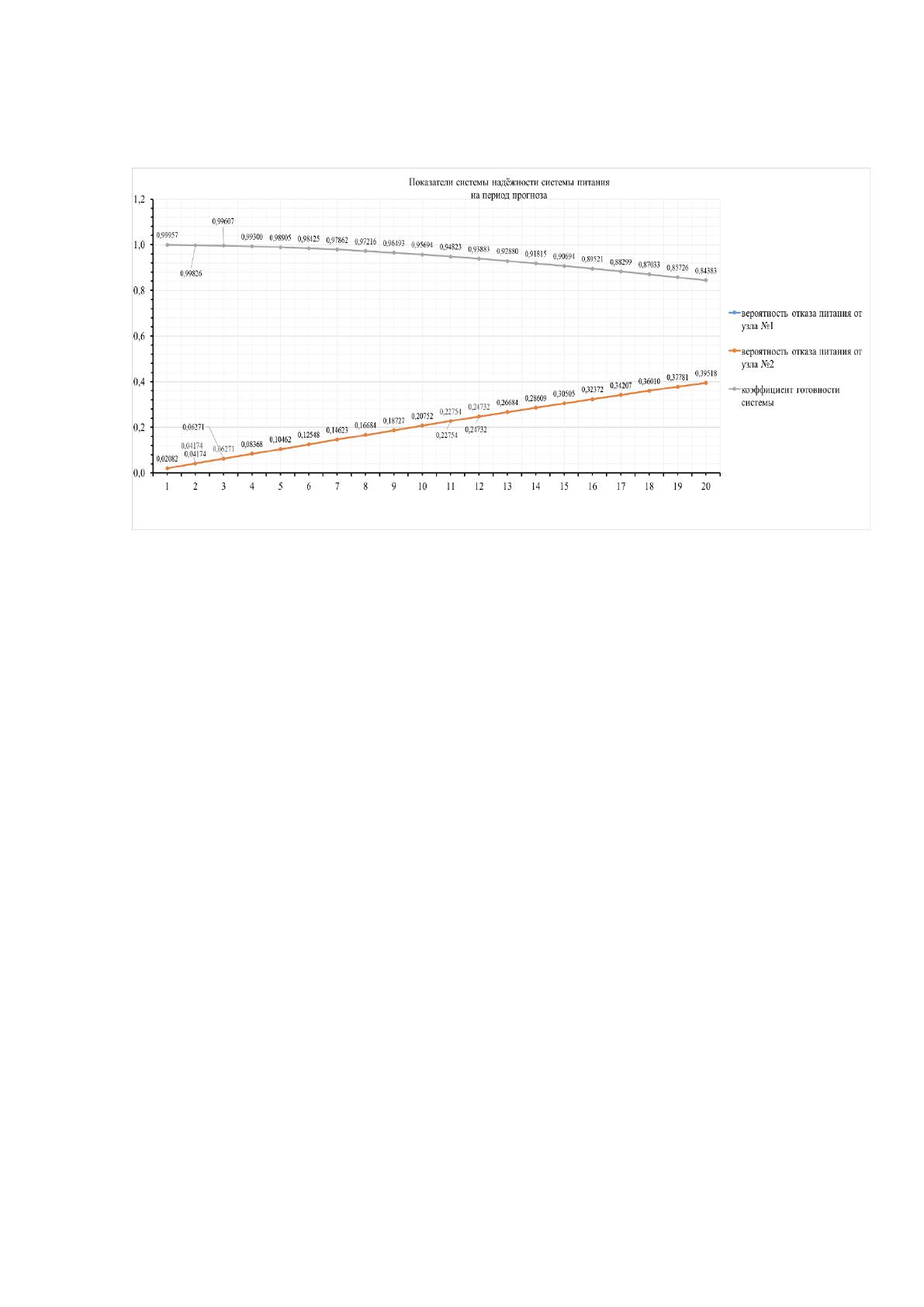

Рисунок 3.11. Изменение вероятности отказа питания и коэффициента
готовности проектируемой системы ТП 35/10кВ
Для планирования сроков технического обслуживания на основании
полученных значений коэффициентов готовности за различные периоды
необходимо установить на каком периоде происходит несоблюдение
следующего условия:
k
г
(t
доп
) = k
г_доп
= 0,84 (3.31)
Из графика и таблицы видно, что данное условие будет не
соблюдаться, начиная с первого квартала одинадцатого года, значение
k
г
(10,25) которого будет равно 0,8392:
k
г
(0,25) = 0,99957 ˃ k
г_доп
= 0,84 ˃ k
г
(10,25) = 0,8392 (3.32)
Из анализа логической блок-схемы (Рисунок 12) можно сделать вывод,
что ЛФР системы электроснабжения представляет собой дизъюнкцию ЛФР
четырёх путей электропитания:
Z
1-2-3
+ Z
1-2-7
+ Z
6-5-4
+ Z
6-5-8
(3.33)
где Z – пути электропитания.
Раскрывая ЛФР правой части схемы получим:
Z = (х
1
х
12
х
2
х
23
х
3
) + (х
1
х
12
х
2
х
27
х
7
) +
+ (х
6
х
56
х
5
х
45
х
4
) + (х
6
х
56
х
5
х
58
х
8
) (3.34)
С учётом допущения об абсолютной надёжности состояния шин 10кВ и
0,4кВ х
3
= 1, х
4
= 1, х
7
= 1, х
8
= 1, что позволяет упростить дизъюнктивную
форму ЛФР:
Z = (х
1
х
12
х
2
) · (х
23
+ х
27
) + (х
6
х
56
х
5
) · (х
45
+ х
58
) =
= Z
1-2
· (Z
2-3
+ Z
2-7
) + Z
6-5
· (Z
5-4
+ Z
5-8
) (3.35)
Раскроем выражения составляющих ЛФР P(Z = 1) для конкретного её
представления и заданного экспоненциального закона распределения:
- для блоков последовательных элементов примет следующий вид:
P(Z
1-2
= 1) = P(X
1
= 1) · P(X
12
= 1) · P(X
2
= 1) = p
1-2
= e
-(λ1+λ12+λ2)*t
(3.35)
