Защита от несанкционированного доступа должна быть выполнена
на физическом уровне. [16]
Физическая защита должна обеспечиваться применением шкафов
закрытого типа, запираемого на ключ.
Технические средства должны быть установлены так, чтобы
обеспечивалась их безопасная эксплуатация и техническое обслуживание.
В первой главе проведен анализ объекта проектирования – шести
секционного жилого дома, а именно, определены основные технические и
конструкционные строительные решения.
Для начала проектирования проведен обзор нормативной
документации, определены основные требования к проектируемой
системе.
Для снабжения жилых домов чаще всего применяют трехфазные
сети с напряжением 380В. Нормативные требования допускают перерывы
электроснабжения. При проектировании необходимо учитывать наличие
электроприемников первой категории, таких как лифты и аварийное
освещение.
Полученные выводу позволяют перейти к проектированию системы
электроснабжения жилого дома.
2.3. Расчет нагрузок 0,4 кВ жилого дома
Целью расчета электрических нагрузок является определение
расчетной (максимальной) мощности, по которой определяется сечение
силового ввода низкого напряжения от ТП поселка. [22]
В расчет включены все электроприемники и освещение кроме
электроприемников малой мощности, суммарная мощность которых не
превышает 10% от всей установленной мощности. [22]
46
Существуют различные методы расчёта электрических нагрузок.
Ведутся теоретические и исследовательские разработки по
усовершенствованию этих методов. Все эти разработки базируются на
обследовании наиболее характерных действующих предприятий.
Расчётные нагрузки определяются на основе статистических данных
полученных путём анализа технических данных, полученных путём
анализа и обобщения материалов обследований действующих
предприятий. [15]
Под коэффициентом спроса по нагрузке понимается отношение
расчетной электрической нагрузки к номинальной (установленной)
мощности электроприемников:
(1)
где
– расчетная электрическая нагрузка, кВт (30-мин максимум);
– установленная мощность электроприемников, кВт.
Под коэффициентом использования активной мощности одного или
группы электроприемников понимается отношение фактически
потребляемой мощности Р к номинальной мощности
:
(2)
Расчетная активная мощность (кВт) каждого электроприемника
определяется по формуле:
(3)
Расчетная реактивная мощность (квар) каждого электроприемника
определяется по формуле:
(4)
Полная мощность (кВА) каждого электроприемника определяется по
формуле:
(5)
47
По степени надежности электроснабжения электроприемники
относятся к 2-й категории за исключением лифтов, противопожарных
устройств, аварийного освещения, насосной станции водопровода,
теплового пункта, которые относятся к 1-ой категории электроснабжения.
Система заземления-TN-C-S с глухозаземлённой нейтралью, напряжение
сети-380/220 В, 50 Гц, количество фаз-3.
Расчет нагрузки линии питания лифтовых установок, выполним
согласно п.6.7 СП 31-110-2003 по формуле:
(6)
где
- коэффициент спроса, определяемый по таблице 6.4 СП 31-110-
2003 в зависимости от количества лифтовых установок и этажности
зданий;
- число лифтовых установок, питаемых линией;
- установленная мощность электродвигателя i-го лифта по паспорту,
кВт.
Расчет нагрузки квартир и силовых электроприемников, выполнен
согласно п. 6.10 СП 31-110-2003 по формуле:
где
- расчетная нагрузка электроприемников квартир, кВт;
- расчетная нагрузка силовых электроприемников, кВт.
Ориентировочный расчет электрических нагрузок встроенных
помещений торговли выполнен по укрупнённым удельным электрическим
нагрузкам, приведенным в таблице 6.14. согласно п.6.32 СП 31-110-2003
по формуле:
(7)
где
- удельная нагрузка, кВт/м
2
;
S - площадь, м
2
.
Результаты расчета приведены в таблице 1.
48
Таблица 1
Нагрузки жилого дома
Наименование
Трансформатор
Т1, кВт
Т2, кВт
Ав. режим,
кВт
Секция 1, кол-во квартир 70 шт
75,3
66,4
115,15
Количество лифтов 2 шт.
27
27
27
Встроенные помещения торговли
36,9
36,9
36,9
Секция 2, кол-во квартир 90 шт
78
91,25
139,5
Количество лифтов 2 шт.
27
27
27
Секция 3, подъезд 1, кол-во квартир
89 шт
90,1
78
138,4
Количество лифтов 2 шт.
27
27
27
Секция 3, подъезд 2, кол-во квартир
108 шт
88,8
102
160,9
Количество лифтов 2 шт.
27
27
27
Секция 4, подъезд 1, кол-во квартир
72 шт
78
66,4
118,1
Количество лифтов 2 шт.
27
27
27
Секция 4, подъезд 2, кол-во квартир
70 шт
66,4
75,3
115,5
Количество лифтов 2 шт.
27
27
27
Встроенные помещения торговли
32,8
32,8
32,8
Итого:
571,25
574,55
880,25
2.4. Разработка схемы электроснабжения
На каждом этаже предусматривается установка этажных щитов ЩЭ,
в каждой квартире предусматривается установка квартирных щитов ЩК.
Электроснабжение первой секции жилого дома осуществляется по
двум взаиморезервируемым кабельным линиям. Распределение
электроэнергии осуществляется от вводно-распределительных устройств
ВРУ1, ВРУ2, ВРУЗ, ВРУ4, ВРУ5 установленных в электрощитовых.
Распределительные сети предусматриваются пятипроводными,
групповые сети предусматриваются трех- и пяти- проводными.
49
Проводка выполняется кабелями ВВГнг-LS и ВВГнг-FRLS - в
металлических лотках, в стальных и ПВХ трубах, ПВХ кабель-канале, и
скрыто в штрабе.
Для обеспечения безопасности от поражения электрическим током,
вследствие нарушения изоляции, металлические корпуса щитков, труб и
т.д., следует заземлить, для заземления используются нулевые защитные
(РЕ) проводники. Запрещается подключать нулевые рабочие (N) и нулевые
защитные (РЕ) проводники под один контактный зажим.
Общий учёт расхода электроэнергии выполнить расчетными
счётчиками ПСЧ-ЗТМ.05М Зх220/380В, 50 Гц, 5x100 А, кл.т.1, подключив
их через трансформаторы тока Т-0,66 200/5 А, класса точности 0.5
расположенными в ВРУ1.
Учёт расхода электроэнергии собственных нужд дома выполнить
расчетными счётчиками ПСЧ-ЗТМ.05МЗх220/380В, 50 Гц, 5х100А, кл.т.1,
подключив их через трансформаторы тока Т-0,66 200/5 А, класса точности
0.5 расположенными в ВРУ3.
Учёт электроэнергии магазина выполнить расчетными счётчиками
ПСЧ-ЗТМ.05М Зх220/380В, 50 Гц, 5x100 А, кл.т.1 расположенными в
ЩУР-М.
Поквартирный учет расхода электроэнергии выполнить расчетными
счётчиками СЭБ-2А.05.2.11, 220 В, 50 Гц, 5-50 А, кл.т.1.
2.4.1 Разработка схемы внешнего освещения
Согласно таблице 15 СП 52.13330.2011 "Естественное и
искусственное освещение" средняя освещенность территории проездов и
мест парковки принята 6 лк, средняя яркость покрытия -0,4 кд/м2.
Категория электроснабжения - III.
50
Разработаем наружное электроосвещение территории вокруг жилого
дома, тротуаров, проездов, мест парковки автомобилей в границах
благоустройства.

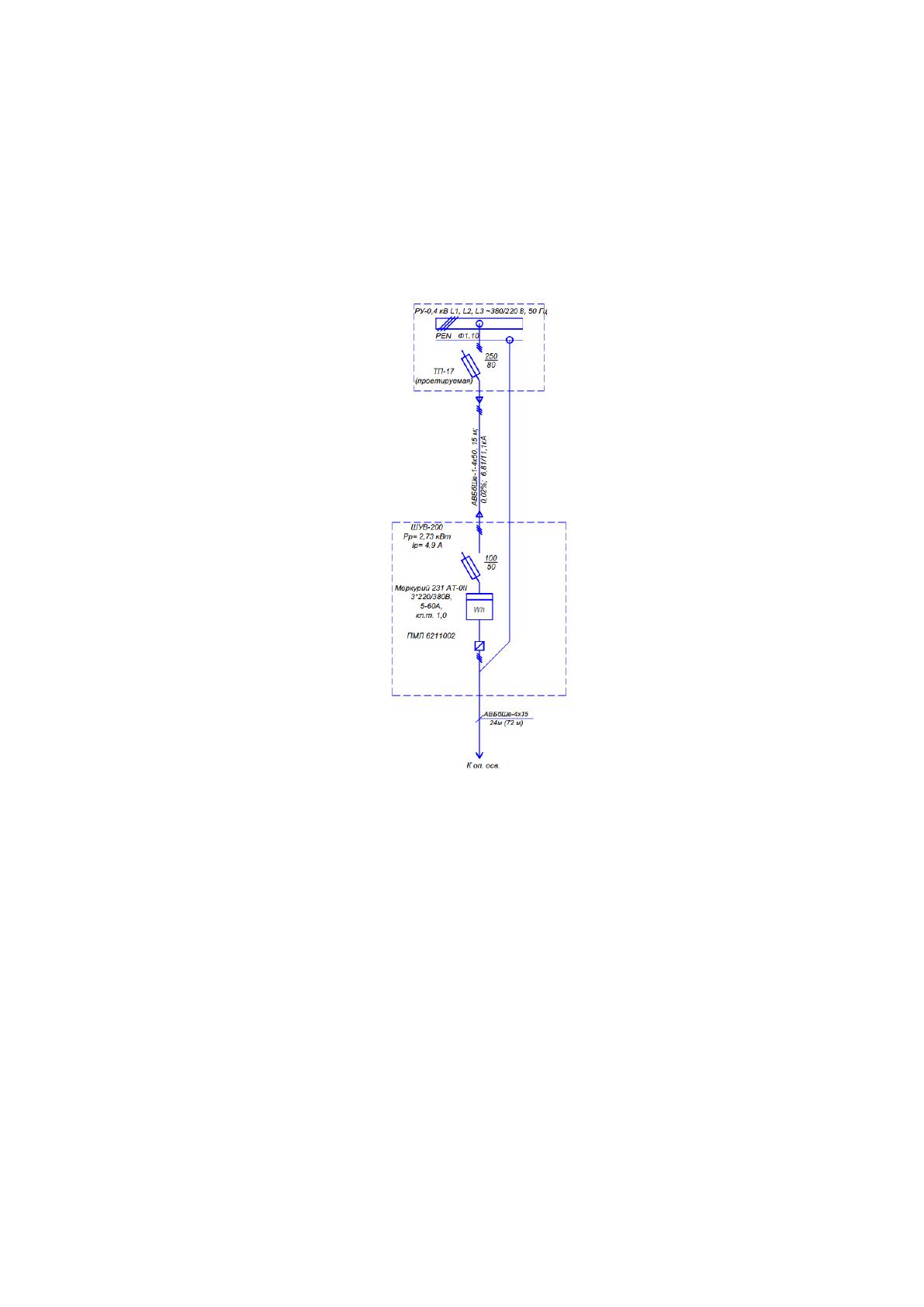

За источник электроснабжения принимаем РУ-0,4 кВ в
проектируемой ТП-17, рисунок 3.
Рисунок 3 – Однолинейная схема питания системы внешнего освещения
Рядом с ТП-17 установить шкаф управления наружным освещением
ШУВ-200 производства АСУ НО "Рассвет". Сеть питания от ТП-17 до
ШУВ выполнить кабелями марки АВБбШВ-1-4х50; от шкафа до опор
кабелями АВБбШв-1-4х35. Режим освещения - вечерний и ночной.

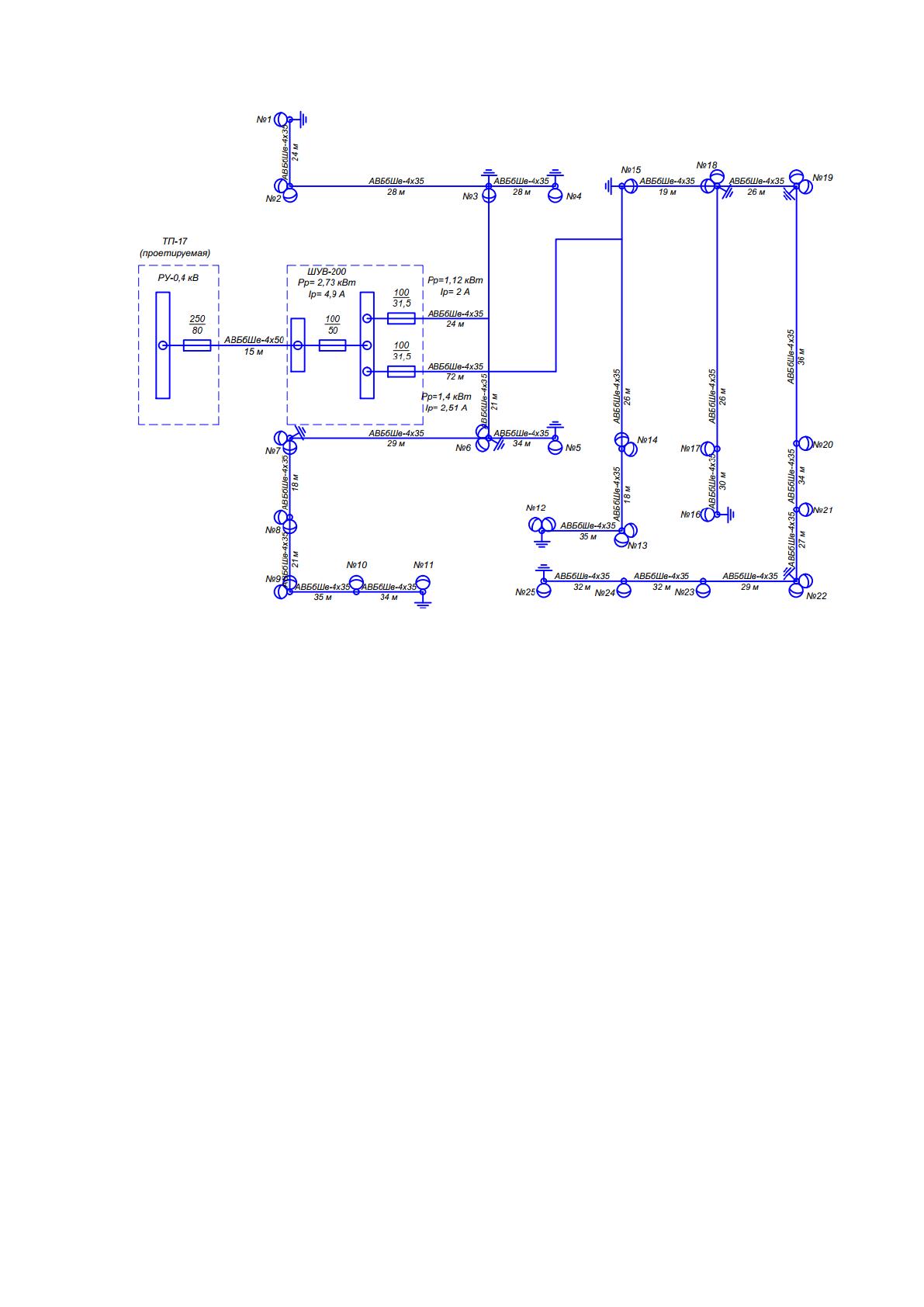

Питание светильников выполнить кабелями ВВГнг-Зх2,5 мм2. План
опор освещения представлен на рисунке 4.
51
Рисунок 4 – План опор освещения и линий питания
Для освещения территории применяются светильники ЖКУ21-70-
001 с полностью компенсированными ПРА (cos ф =0,85) с лампами ДНаТ
мощностью 70 Вт. Светильники располагаются на бетонных конических
центрифугированных опорах типа СКЦ 11-2,5-1.
Высота установки светильников 10 м, угол наклона светильников 15
градусов. Шаг установки светильников принят согласно "Типовым
решения освещения улиц и дорог", приложение 3 Пособия к СНиП 11-4-
79.
Проектом предусматривается устройство защитного заземления
линии с сопротивлением растекания не более 30 мОм:
- на конечных опорах, а также чрез каждые 100 м (сопротивление
грунта - суглинок лессовый -100 Ом-м).
52
Заземлитель соединяется с корпусом светильника через
соединительную колодку, которая подключается перемычкой к
соединительной колодке проводника нейтрали.
Заземление выполняется в виде вертикального электрода заземления
стальной уголок 50x50x5 длиной 2,5 м расположенного на расстоянии
0,5мот опоры. Соединения выполнить сварными.
Заземление шкафа наружного освещения ШУВ-200 выполнить
приваркой его к металлическому каркасу ТП-17.
Результат работы системы освещения оценивается в программе
моделирования:

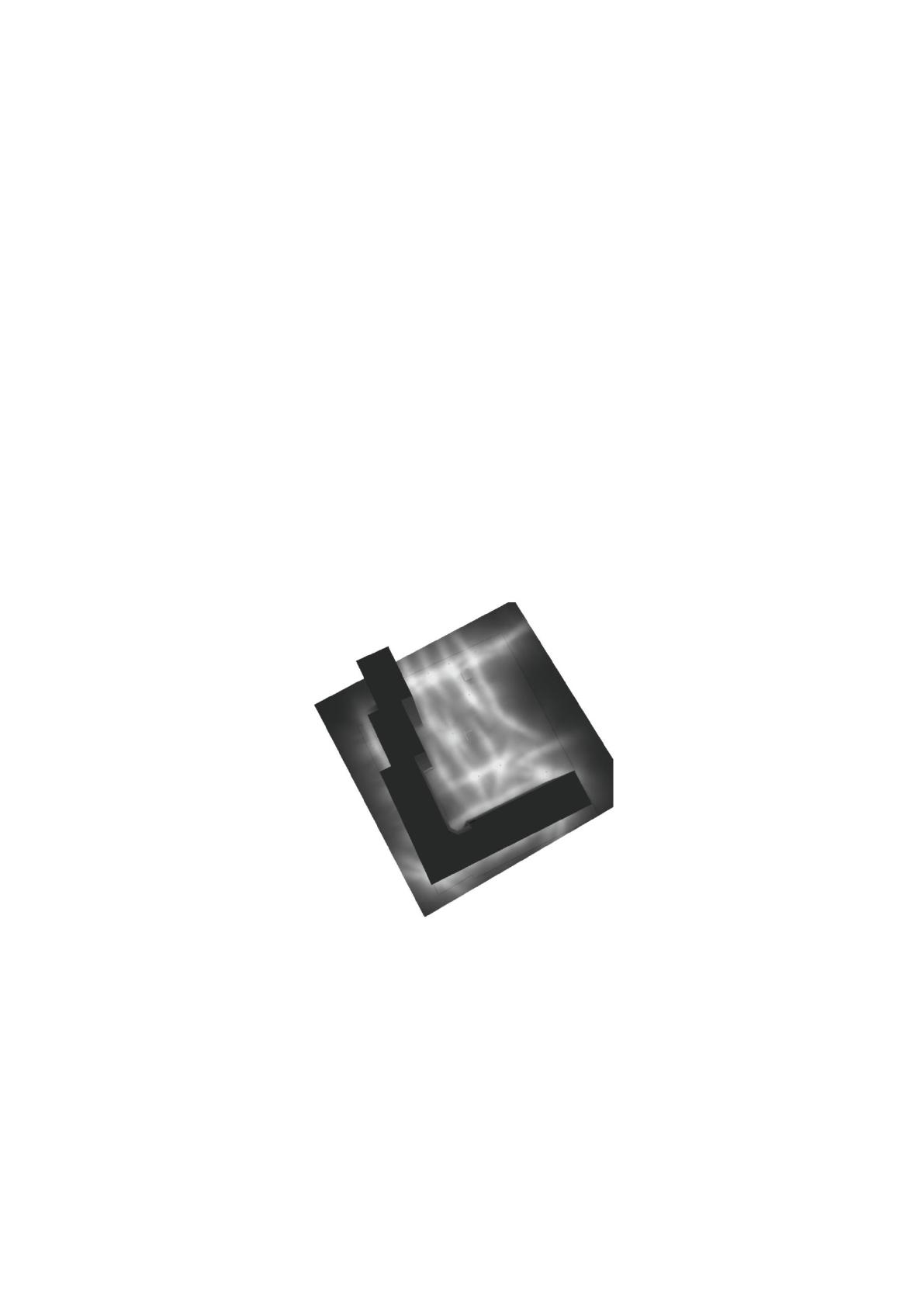

на рисунке 5 представлена визуализация работы системы
освещения;

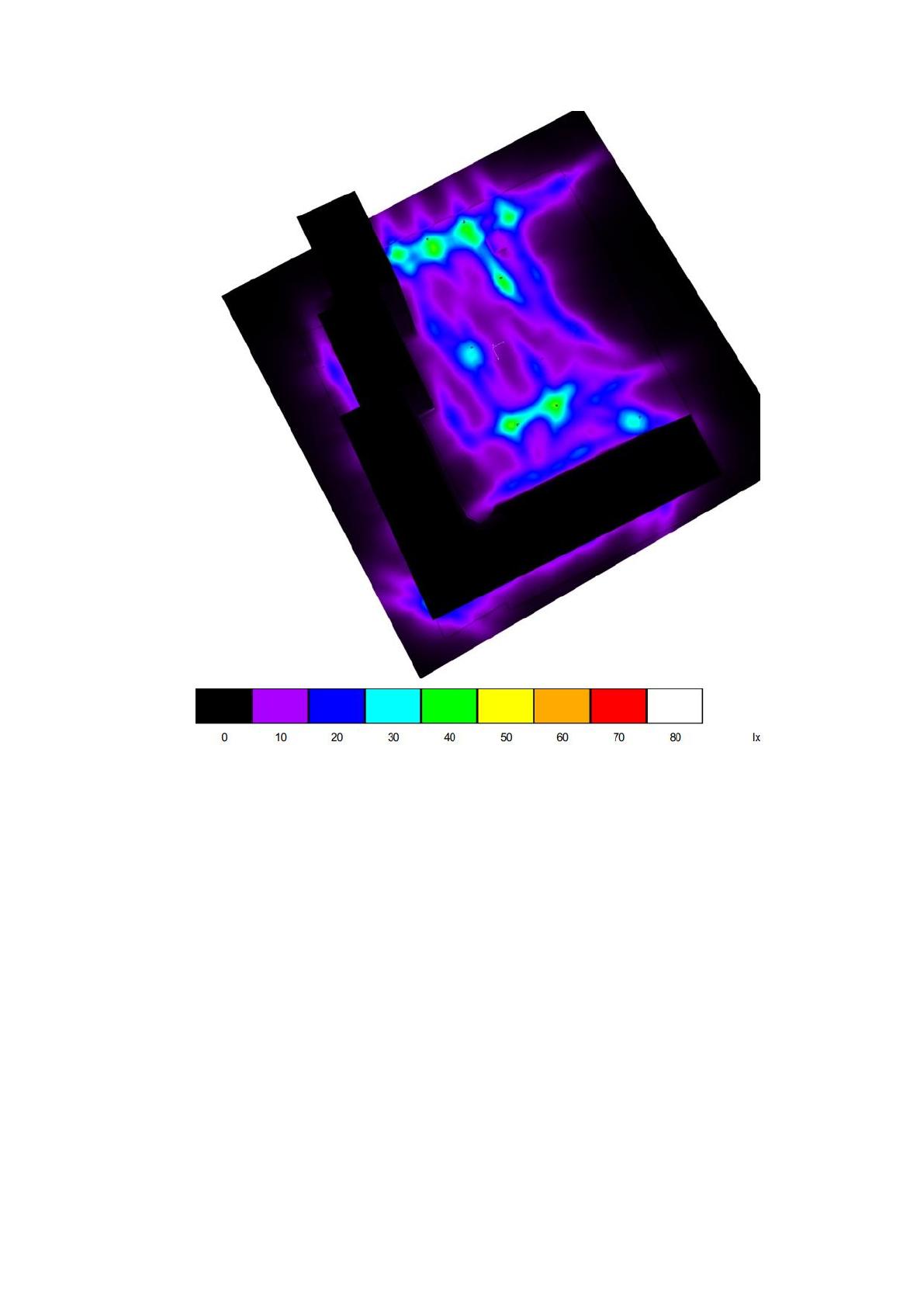

на рисунке 6 представлена тепловая карта системы освещения.
Рисунок 5 – Визуализация работы системы освещения
53
Рисунок 6 – Тепловая карта освещенности
Кабели прокладываются в земле, грунт третьей группы, в траншее на
глубине 0,7-1м от планировочной отметки земли с подсыпкой песком и
покрытием глиняным кирпичом.
Трассу для прокладки кабелей в земле подготовить к началу их
прокладки в объеме:
из траншеи откачать воду и удалить камни, комья земли,
строительный мусор;
на дне траншеи устроить подушку из песка;
54
в местах пересечения трассы с инженерными сооружениями и
дорогой заложить асбоцементные безнапорные трубы БНТ 100 ГОСТ
1839-80 диаметром 100 мм.
2.4.2 Трансформаторная подстанция 10 кВ
Проектом предусматривается строительство одной 2КТПК-
1000/10/0,4-У1.

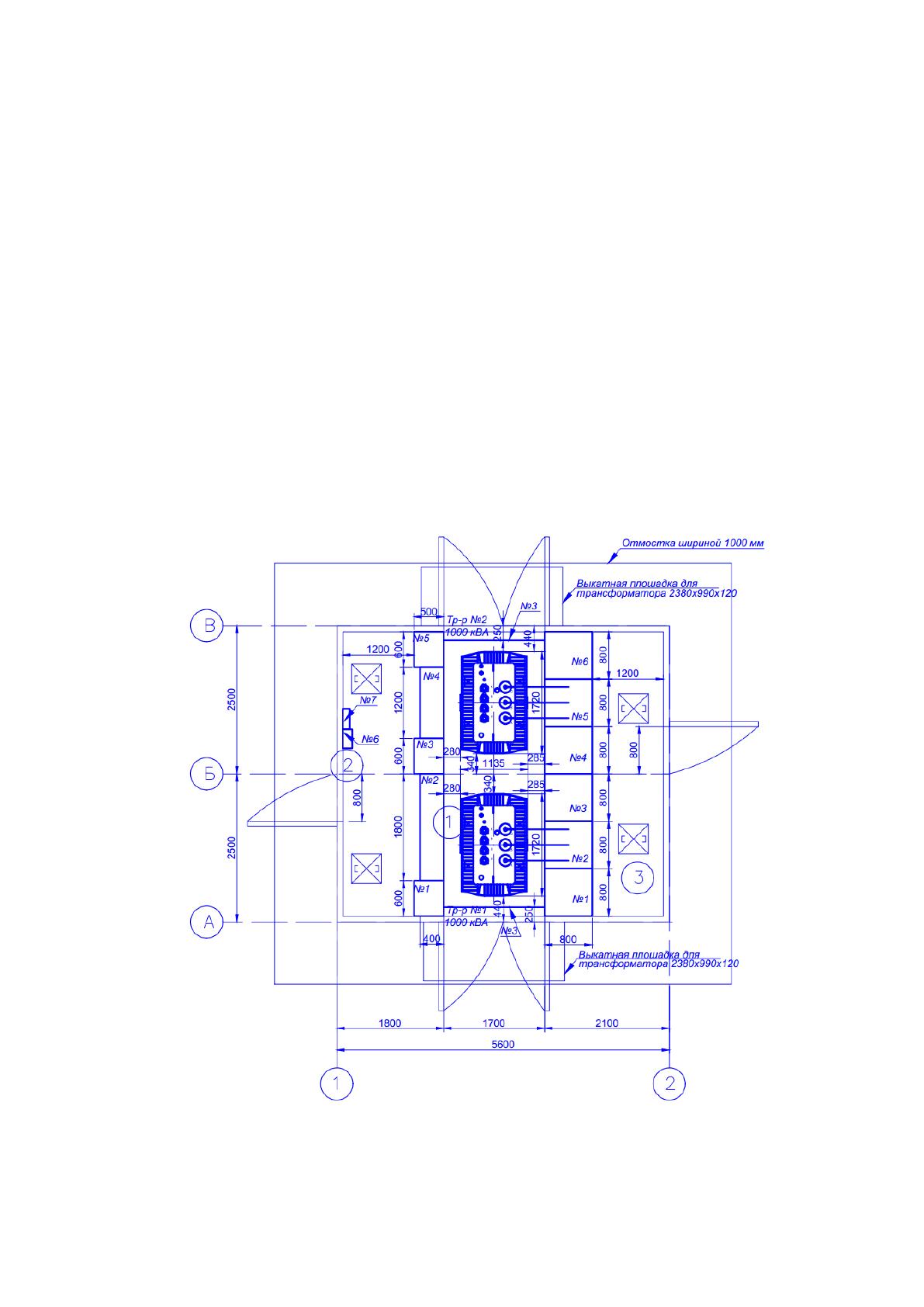

Двухтрансформаторная КТП состоит из двух блок-модулей.
Габариты блок-модулей: ширина - 2500 мм, транспортная высота - 2540
мм, длина - 5600 мм, рисунок 7.
Рисунок 7 – Размещение КТП
