22
показатель текучести 0.14;
удельное сцепление С=0,023 МПа;
угол внутреннего трения – 21
о
.
грунтовые воды на глубине бурения (10 м) не вскрыты.
Коэффициент фильтрации составляет — 0,05 м/сут.
Среда является природно-техногенной.
Площадка относится к потенциально не подтапливаемой.
Исходными данными, характеризующие естественное состояние
атмосферного воздуха и почвы являются: топографические и геологические
изыскания.
Организация рельефа участка дана в увязке с прилегающей терри- торией
привокзальной площади с учѐтом выполнения нормативного отвода
атмосферных вод и оптимальной высотной привязки здания Автовокзала. От-
вод атмосферных и талых вод от здания осуществляется по спланирован- ной
поверхности в существующую городскую сеть дождевой канализации.
Элементы благоустройства и малые архитектурные формы приняты по типо-
вым проектам.
2.2. Краткая характеристика генплана
Здание автовокзала запроектировано на участке площадью 0,5 га ча-
стично на месте ранее существующей автостанции, подлежащей сносу
из-за ветхости строения и как не удовлетворяющей технологическим
требованиям современного автовокзала.
Генеральный план решен в соответствии с действующими нормами и
разработан на топографической съемке, выполненной в масштабе 1:500.
К проектируемому зданию Автовокзала обеспечен подъезд
разрывы между сооружениями, в т.ч. расстояние от Автовокзала до
существующего железнодорожного вок- зала равно 35,0 метров.
Размещение сооружения обеспечивает нормативную инсоляцию
помещений и разрывы до соседних существующих строений.
23
Здание - 2-х этажное с подвалом. Общая площадь здания 1528 м.кв. в том
числе: 1 этаж - 432 м кв., 2 этаж -305 м кв., подвал - 306 м кв
Общий строительный объем - 8510 м. куб.
Кроме Автовокзала на территории запроектированы: перроны посадки и
высадки пассажиров, площадка отстоя автобусов на 15 м/мест, перрон по- садки
на легковые такси, стоянка служебных легковых автомашин, площадка на один
мусороконтейнер.
Таблица 1- Основные показатели по Генплану.
Показатели
Ед. изм.
Кол-во
Примеч.
1. Площадь участка
га
0,5
2. Площадь застройки
м
2
502,5
3. Процент застройки
%
8,38
4. Площадь озеленения
м
2
844,0
5. Процент озеленения
%
14,07
6. Площадь покрытий
м
2
4053,5
в т.ч. проезды, площадки
м
2
2485,5
- тротуары, дорожки
м
2
1068,0
2.3. Объемно-планировочное решение здания
Проектом вокзала предусмотрено безопасное обслуживание пассажи- ров
и создание оптимального обслуживания.
Центральный вход в здание вокзала принимает дальних и пригородных
пассажиров. Поток дальних и пригородных пассажиров направляется на
п е р в ы й этаж к кассам дальнего и пригородного сообщения, камерам
хранения, санузлам и другим помещениям.
Потоки пригородных и дальних пассажиров разделяются в фойе вокзала.
Каждый из потоков имеет выход на платформы.
Медпункт имеет непосредственный выход в город. К нему обеспечен
подъезд санитарного транспорта.
24
Помещение полиции располагается на первом этаже.
Для непродолжительного хранения багажа предусматриваются камеры
хранения, расположенные на первом этаже.
Билетные кассы расположены в кассовых залах группами по
направлениям и длительности пути следования поездов. Также в кассовом зале
имеется справочное бюро. Для более оперативного обслуживания пас- сажиров
в кассовом зале предусмотрены электронные информационные справочники,
позволяющие узнавать всю информацию о проезде.
Класс здания- II;
Степень долговечности- II (срок службы здания не менее 50 лет); Степень
огнестойкости-I.
Форма здания Т-образная. Размеры здания в осях 98,4х36 м (36 м – ши-
рина наиболее широкой части здания, остальные пролеты, соответственно, 24 и
6 м.). Здание разделено на 3 температурных блока.
Двери для входа пассажиров в здание вокзала расположены в осях 8-10,
для выхода на платформы – 3-4,8-10,15-16. Также предусмотрена дверь для
помещения медпункта, расположенная в осях А-Б.
В здании предусматривается комбинированное освещение. Естественное
боковое освещение осуществляется через окна размеров 1,5х3,05 м, 1,5х2,55 м
и 1,5х1,55 м.
Экспликация помещений приведена в таблице 2.
Проектируемое здание вокзала каркасного типа. Каркас в различных
частях здания состоит из колонн крайних и средних рядов, ригелей, ферм,
фундаментных балок, фундаментов стаканного типа покрытия имеет стальные
фермы с поперечным расположением с шагом 6 м. в качестве несущей
конструкции покрытия боковых частей здания применяются ригели,
расположенные также в поперечном направлении.
25
Таблица 2- Экспликация помещений
№
п/п
Наименование помещения
Площадь, м²
1
Входной тамбур
71,00
2
Кассовый зал дальнего следования
348,00
3
Кассовый зал местного и пригородного следования
254,00
4
Санузлы
84,00
5
Медпункт
51,50
6
Помещение милиции
51,00
7
Парикмахерская
32,00
8
Предприятия быстрого питания
84,00
9
Ресторан
120,00
10
Справочное бюро
13,80
11
Торговые киоски
13,00
12
Междугородняя - международная связь
11,30
13
Комната противопожарной опасности
18,60
14
Комната уборщиц
8,60
15
Радиоузел с дикторской
9,30
16
Комната забытых вещей
22,50
17
Камеры хранения ручной клади
168,00
18
Помещение для хранения поломоечных машин
36,00
19
Багажные помещения
208,2
20
Зал ожидания
1450,00
21
Предприятия розничной торговли
33,00
22
Помещения РПЦ
67,00
23
Серверная
36,00
24
Комнаты матери и ребенка
232,00
25
Служебные помещения
243,50
Жесткость каркаса здания в поперечном направлении обеспечивается
жесткой заделкой колонн в фундаменте. В продольном направлении
устойчивость и геометрическая неизменяемость каркаса здания обеспечива-
ется постановкой вертикальных связей, диафрагм жесткости, а также плитами
26
покрытия и перекрытия, жестко соединенными с ригелями.
Конструктивные элементы здания. Каркас:
Фундаменты – сборные железобетонные
Фундаментные балки – железобетонные. Колонны – сборные
железобетонные 400х400 мм. Ригели – железобетонные.
Фермы – стальные из горячекатаных профилей. Покрытие и перекрытие:
Сборные железобетонные предварительно напряженные ребристые
плиты.
Наружные стены:
Стены самонесущие – кирпичная кладка толщиной 380 мм, облицован-
ная изнутри известково-песчаным раствором. С наружной стороны –
эффективный утеплитель Rockwool П-125, облицованный цементно- песчаным
раствором.
Внутренние стены:
Гипсобетонные перегородки толщиной 100 и 200 мм в зависимости от
требуемой изоляции воздушного шума. Диафрагмы жесткости - железобе-
тонные, толщиной 300 мм, окаймляющие лестничные клетки (для создания ядра
жесткости).
Полы:
На основании механических и гигиенических условий эксплуатации
принимаем следующие конструкции полов (таблица 3).
Таблица 3- Конструкция полов
Номер
помещения
Элементы пола и их толщина
Площадь
пола, м²
1
2
3
1,2в,3в,*
Керамогранит -8мм
Цементно-песчаный раствор М 100 -40мм
Гидроизоляционный слой (2 слоя руберо- ида)
Цементно-песчаный раствор М 100 -20мм Бетон
М 150 -150мм
Щебень, втрамбованный в грунт
410,50
27
5а,5б,5в,5г,5е,
6а,6б,6в,6г,7,
8,9,11,12,13,14,
Жесткий линолеум на спец.клее -4мм
Влагостойкая фанера 2х12 -24мм
Цементно-песчаный раствор М 100 -20мм
Гидроизоляционный слой (2 слоя руберо- ида)
620,80
15,17,19
Цементно-песчаный раствор М 100 -20мм Бетон
М 150 -150мм
Щебень, втрамбованный в грунт
Окончание таблицы 3
3е,4,5д,6д,18,
Керамическая плитка -8мм
Цементно-песчаный раствор М 100 -20мм
Гидроизоляционный слой (2 слоя рубероида)
Цементно-песчаный раствор М 100 -20мм
Бетон М 150 -150мм
128,30
2б,2д,3б,3д
Жесткий линолеум на спец.клее -4мм
Влагостойкая фанера 2х12 -24мм
Настил из досок по дер. лагам
50х60/h/. Лаги уложить на
Подкладки из досок толщ. 20мм.
Пространство между лагами запол-
нить м/в плитами Rockwool -100мм
Цементно-песчаный раствор М 100 -20мм
Гидроизоляционный слой (2 слоя рубероида)
Цементно-песчаный раствор М 100 -20мм
Бетон М 150 -150мм
130,80
2а,2г,3а,3г
Жесткий линолеум на спец.клее -4мм
Влагостойкая фанера 2х12 -24мм
Настил из досок по дер. лагам
50х150/h/. Лаги уложить на
Подкладки из досок толщ. 25мм.
Пространство между лагами запол-
нить м/в плитами Rockwool -200мм
Цементно-песчаный раствор М 100 -20мм
Гидроизоляционный слой (2 слоя рубероида)
Цементно-песчаный раствор М 100 -20мм
Бетон М 150 -150мм
Щебень, втрамбованный в грунт
136,80
16
Керамическая плитка -8мм
Цементно-песчаный раствор М 100 -40мм
Гидроизоляционный слой (2 слоя рубероида)
Цементно-песчаный раствор М 100 -20мм
Бетон М 150 -150мм
Щебень, втрамбованный в грунт
146,50
20,*
Керамогранит -8мм
Цементно-песчаный раствор М 100 -40мм
Плита перекрытия
1450,00
28
21,22,24(кром
е 24к,24л),25
(кроме 25к)
Жесткий линолеум на спец.клее -4мм
Влагостойкая фанера 2х12 -24мм
Цементно-песчаный раствор М 100 -20мм
Плита перекрытия
566,50
24к,24л,25к
Керамическая плитка -8мм
Цементно-песчаный раствор М 100 -20мм
Гидроизоляционный слой (2 слоя рубероида)
Плита перекрытия
23,00
Керамическая плитка -8мм
23
Цементно-песчаный раствор М 100 -20мм
Гидроизоляционный слой (2 слоя рубероида)
Цементно-песчаный раствор М 100 -20мм
Плита перекрытия
36,00
В таблице не учтена площадь пола коридоров с верхним
слоем, выполняемым также из керамогранита.
Окна:
Двухкамерные стеклопакеты из теплого алюминиевого профиля.
2.4. Теплотехнический расчет наружной ограждающей конструкции
здания.
Наружные стены здания - кирпичные несущие, толщиной 510 мм. Для
обеспечения требований теплотехники стены утеплены, но изнутри, так как
утепление снаружи произвести невозможно без потери художественной вы-
разительности здания. Внутри пенополистирольные плиты обшиваются па-
роизоляционным материалом, набивается армирующая сетка и покрывается
слоем штукатурки. Толщина утеплителя определяется по теплотехническому
расчету.

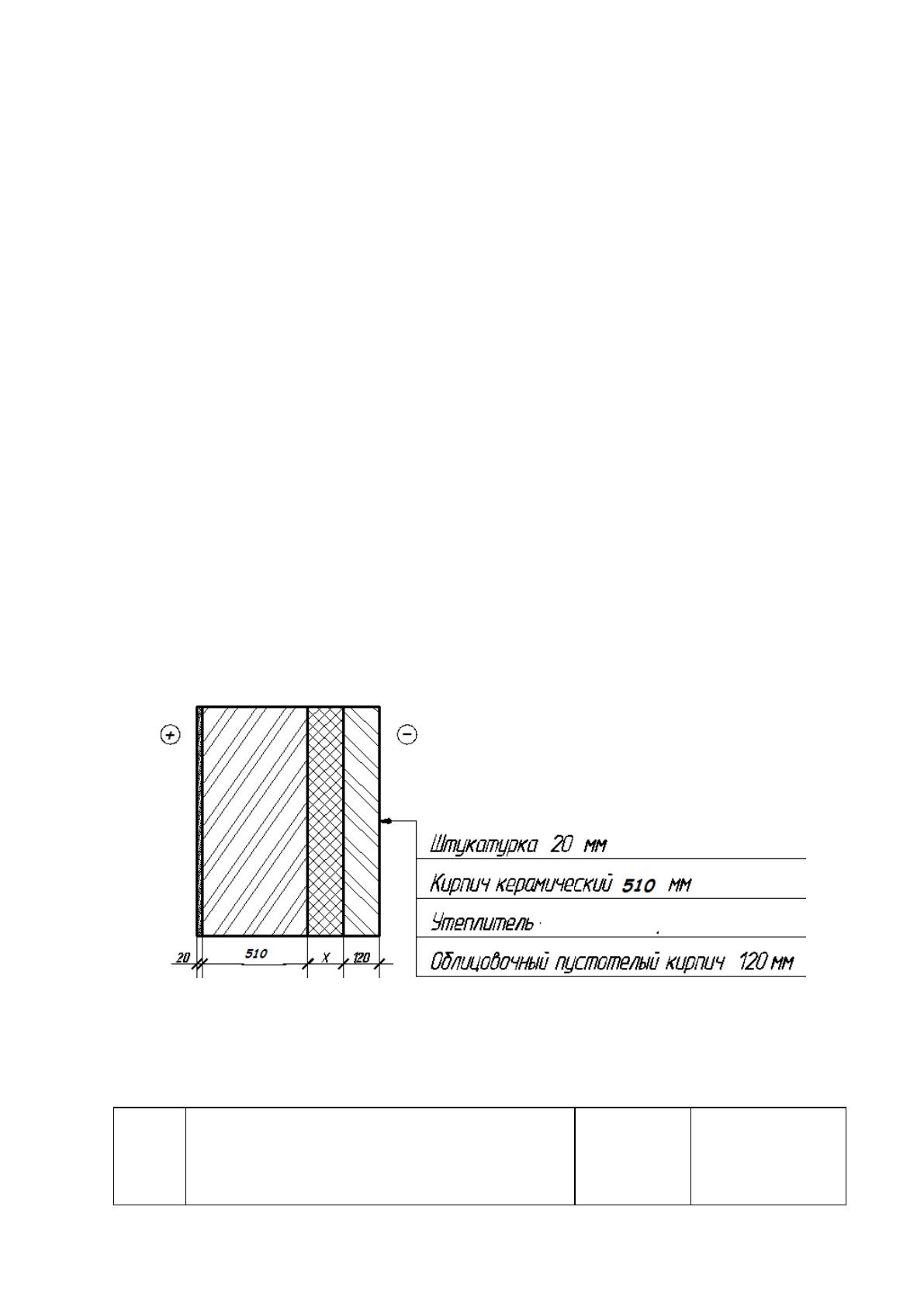

Конструкция наружной стены показана на рисунке 1.
Материалы и размеры слоев стен, а также другие характеристики
приведены в таблице 4.
Ограждающие конструкции здания по своим теплотехническим
качествам должны обеспечивать в помещениях необходимый температурно-
влажностный режим и ограничивать теплопотери здания в отопительный
период года. Расчет ведется по СП131.13330.2012 «Строительная климатоло-
29
гия», СП 50.13330.2012 Тепловая защита зданий.
Утеплитель в наружных стенах - Техноблок Стандарт γ=45 кг/м
3
, в
перекрытиях - Техноруф Н-40 γ=120 кг/м
3
.
В здании должен поддерживаться соответствующий температурно-
влажностный режим, определяемый санитарно-гигиеническими и энергосбе-
регающими требованиями. Для обеспечения этого режима при минимуме за-
трат на отопление необходимо правильно выбрать материал и толщину
ограждающих конструкций здания.
Расчетные условия:
2.4.1. Расчетная температура внутреннего воздуха – tint = +20
о
С;
2.4.2. Расчетная температура
наружного воздуха – t
ext
= -23
о
С ;
(температура наиболее холодной пятидневки)
5. Продолжительность отопительного периода Z
ext
= 168сут.;
6. Средняя температура наружного воздуха за отопительный период
textav = 0,5;
Рис. 1 – Конструкция наружной стены
Таблица 4 - Теплотехнические показатели материалов слоѐв
№
слоя
Наименование материала слоя
Плотность,
, кг/м3.
Коэффициент
теплопроводно-
сти.
30
, Вт/(м
о
С)
1
Кирпичная кладка облицовочный кирпич
1400
0,52
2
Утеплитель Техноблок
45
0,04
3
Кирпичная кладка из глиняного кирпича
1400
0,52
Определим требуемое сопротивление теплопередаче
ограждающих конструкций Roтр :
????
????
????????
,
где n - коэффициент, принимаемый в зависимости от положения наружной
поверхности ограждающих конструкций по отношению к наружному воздуху, для
стен n=1;
t
В
- расчетная температура внутреннего воздуха оС, принимаемая согласно
ГОСТ 12.1.005—76 и нормам проектирования соответствующих зданий и
сооружений, (для административных зданий tВ = +21
о
С;
tН - расчетная зимняя температура наружного воздуха, равная средней
температуре наиболее холодной пятидневки обеспеченностью 0,92°С,
принимаемая по [1], t
Н
= -19 °С;
tн - нормативный температурный перепад между температурой
внутреннего воздуха и температурой внутренней поверхности ограждающей
конструкции для жилых зданий tн = 4,5
о
С;
в
- коэффициент теплоотдачи внутренней поверхности ограждающих
конструкций, равный 8.7 Вт /м
2
оС.
Определим сопротивление теплопередаче ограждающей конструкции,
исходя из условий энергосбережения по градусо-суткам Отопительного Периода
(ГСОП). ГСОП следует определять по формуле:
ГСОП (t
В
t
от.пер
) z
от.пер
= (20-3)·171=3078
о
С*сут,
где: tВ — расчетная температура внутреннего воздуха
о
С в помещении;
t
от.пер
— продолжительность отопительного периода, в сутках; Z
от.пер
-
31
o
средняя температура
о
С отопительного периода; RГСОПо= 2,07 м
2
о
С/Вт.
Рассчитаем действительное фактическое сопротивление
теплопередаче ограждающей конструкции Ro:
где R
к
- термическое сопротивление всей конструкции, (м
2
оС/Вт);
Ri -термическое сопротивление отдельного слоя конструкции (м
2
оС/Вт);
i
- толщина слоя в метрах;
н
- коэффициент теплопроводности материала , (Вт /м
2
о
С),
н
- коэффициент теплоотдачи (для зимних условий) наружной
поверхности ограждающей конструкции, для наружных стен
н
=23 Вт /м
2
о
С.
В итоге имеем: R
0
> Roтр, R
0
> R
госп
.
Следовательно, конструкция удовлетворяет всем требованиям
энергосбережения, санитарно-гигиеническим и комфортным условиям.
1. Теплотехнические показатели ограждающей конструкции:
Железобетонная круглопустотная плита покрытия:
- плотность γ
1
=2500кг/м
3
- толщина δ
1
=0.12м
- коэффициент теплопроводности λ
1
=2,04 Вт/м
2
оС
Засыпка из керамзитового гравия для уклона
- плотность ρ
2
=200кг/м
3
- толщина δ
2
=0.15м
- коэффициент теплопроводности λ
2
=0,12 Вт/м
2
о
С Ячеистый бетон (газо-
и пенобетон)
- плотность ρ
3
=400кг/м
3
