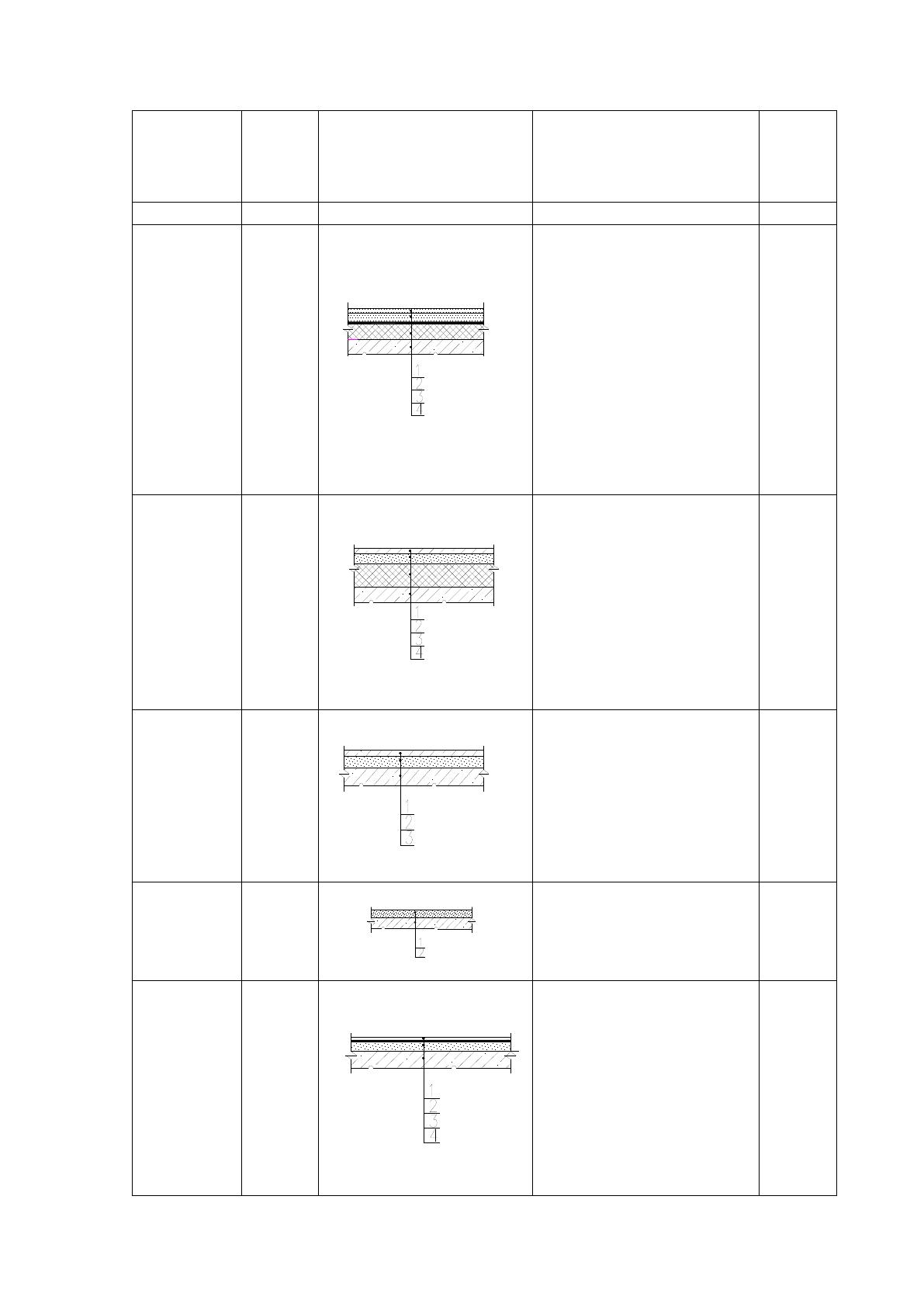

35
Наименов.
или номер
помещения
Тип
пола
по про-
екту
Схема пола и номер
узла по серии
Элементы пола и их тол-
щина (мм)
Пло-
щадь
пола
м
2
1
2
3
4
5
Санузлы
1 этажа
2
1. Керамическая плитка –
10мм
2. Гидроизоляция – изол
3. Полистиролбетон,
марка по прочности М3.5
– 60мм
4. Плита перекрытия
200мм
22,71
Электро-
щитовая
3
1. Бетонные из бетона
класса В15 – 20мм
2. Стяжка из цем. песча-
ного р-ра, марка 150 –
60мм
3. Полистиролбетон,
марка по прочности М3.5
– 100мм
4. Плита перекрытия -
200мм
9,83
Входной
тамбур,
лестничная
клетка 1эт.,
коридор,
подсобная,
лифтовой
холл
4
1. Мозаично - бетонные
из бетона класса В20 –
40мм
2. Стяжка из цем. песча-
ного р-ра, марка 150 –
40мм
3. Плита перекрытия -
200мм
85,42
Лоджии
5
1. Легкий бетон класса
В15 – 40мм
2. Плита междуэтажного
перекрытия – 200мм
608,66
Жилые
комнаты,
кухни при-
хожии
6
1. Линолеум на тепло-
изоли-рующей подоснове
(тапифлекс) – 8мм
2. Мастика клеящая или
клей
- 2мм.
3. Стяжка ц/п песчаная–
50мм
4. Плита междуэтажного
перекрытия -200мм
5230,9
2
Продолжение таблицы 2

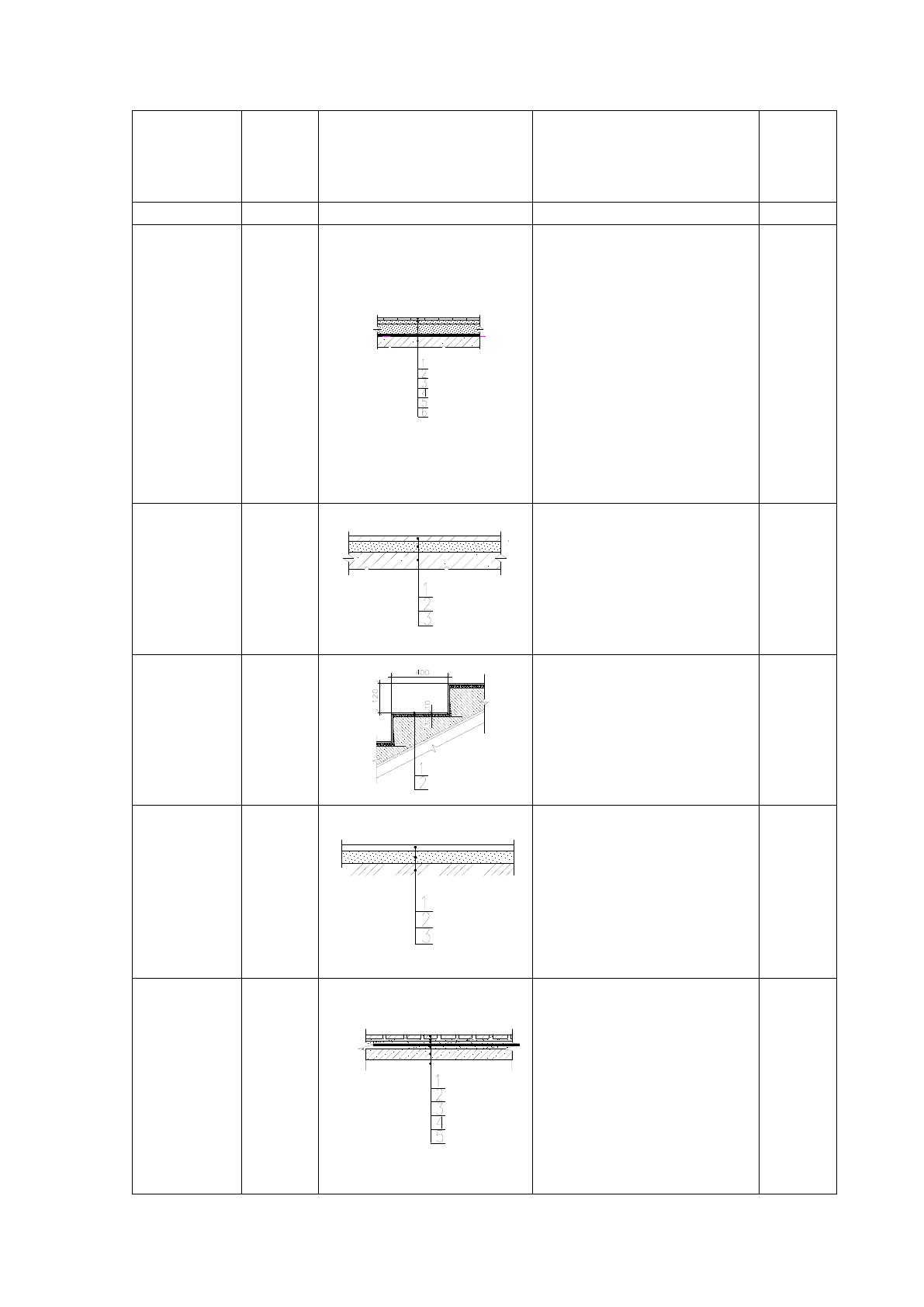

36
Наименов.
или номер
помещения
Тип
пола
по про-
екту
Схема пола и номер
узла по серии
Элементы пола и их тол-
щина (мм)
Пло-
щадь
пола
м
2
1
2
3
4
5
Ванные,
санузлы
7
1. Плитки керамические –
10мм
2. Прослойка из ц/п рас-
твора -10мм
3. Стяжка из цем. песча-
ного р-ра, марка 150 –
20мм
4. Гидроизоляция – изол
5. Стяжка из цем. песча-
ного р-ра, марка 150 –
20мм
6. Плита междуэтажного
перекрытия
539,89
Межквар-
тир. кори-
дор, лифто-
вой
холл
8
1. Мозаично - бетонные
из бетона класса В20 –
40мм
2. Стяжка из цем. песча-
ного р-ра, марка 150 –
40мм
3. Плита перекрытия -200
1093,5
6
Лестнич-
ная клетка
9
1. Керамическая плитка с
нескользящей поверхно-
стью – 10мм
2. Прослойка из ц/п рас-
твора М150 -10 мм
3. Цементно – песчаный
раствор М150 – 30мм
141,77
Тепловой
узел, мусо-
ропровод
10
1. Бетонные из бетона
класса В15 – 20мм
2. Подстилающий слой:
бетон класса В7,5 – 80мм
3. Грунт основания
36,77
Химводо-
отчистка
11
1. Плитки керамические –
10мм
2. Клей «Ветонит»
3. Стяжка из цем. песча-
ного р-ра, марка 150 –
20мм
4. Гидроизоляция – изол
5. Стяжка из цем. песча-
ного р-ра, марка 150 –
20мм
58,49
Продолжение таблицы 2

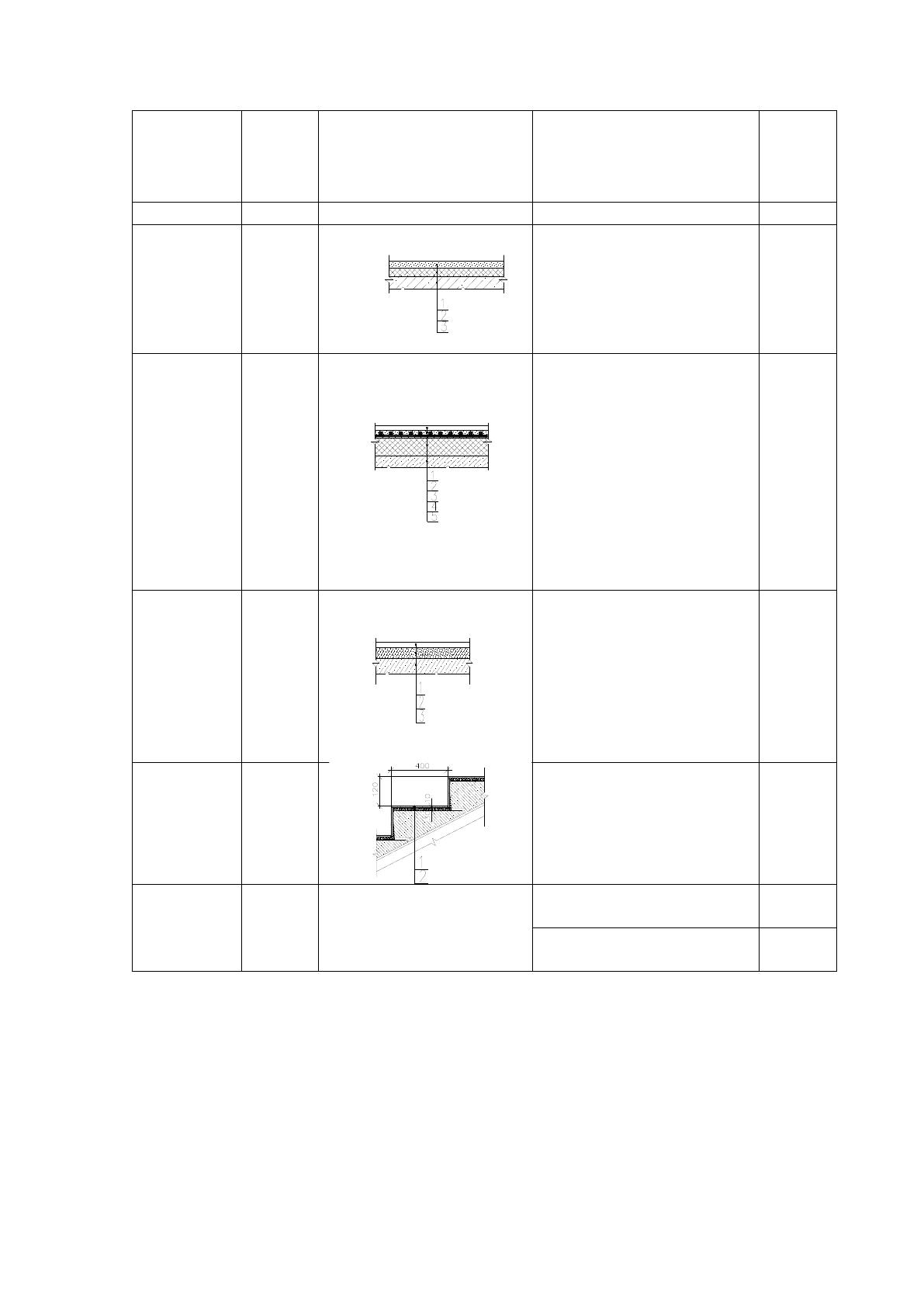

37
Наименов.
или номер
помещения
Тип
пола
по про-
екту
Схема пола и номер
узла по серии
Элементы пола и их тол-
щина (мм)
Пло-
щадь
пола
м
2
1
2
3
4
5
Диспетчер-
ская
12
1. Стяжка из легкого бе-
тона класса В7,5 – 40мм
2. Пенополистирол ПСБ–
60мм
3. Плита перекрытия -
200мм
15,21
Вентка-
мера
13
1. Стяжка из цем. песча-
ного р-ра, марка 150 –
30мм
2. Бетонные из бетона
класса В15 сетка 5ВР1,
ячейки 100*100 – 60мм
3. Мин. ват. плита РУФ
БАТТС Н – 80мм
4. Пароизоляция
5. Плита перекрытия-
200мм
48,48
Машинное
отделение
лифта
14
1. Бетонные из бетона
класса В15 – 20мм
2. Стяжка из цем. песча-
ного р-ра, марка 150 –
40мм
3. Плита перекрытия -
200мм
41,46
Крыльца
1,2
Крыльца
3,4
1. Керамическая плитка с
нескользящей поверхно-
стью – 10мм
2. Цементно – песчаный
раствор М150 – 30мм
251,24
Плинтуса
1. Пластиковые
м.п.
5590,0
0
1. Керамические
м.п.
1109,5
0
Внешняя отделка
Первые два этажа облицованы плиткой «под рваный камень». Верти-
кальные членения фасадов подчеркнуты полукруглыми остекленными лод-
жиями и сочетанием двух цветов высококачественной штукатурки.
Окончание таблицы 2
38
Окна, наружные и балконные двери, остекление лоджий и витражи –
индивидуально изготовления из металопластика.
Кровля плоская, покрытие – 2-х слойная кровля из техноэласта.
Колористическое решение фасада
Фасад запроектирован в двух основных цветах : серо-синий и светло
зеленый, рамы витражей и окон белого цвета, цокольная часть окрашена в
основные цвета фасадной части, крыльцо окрашивается в серо-синий цвет,
декоративный элемент на кровле окрашивается в светло-зеленый цвет.
Внутренняя отделка
Внутренняя отделка помещений приведена в табличной форме в ведо-
мости отделки помещений (Таблица 3)
Таблица 3
Ведомость отделки помещений
Наименование
Вид отделки элементов интерьеров
Потолок
Пло-
щадь
м
2
Стены или пе-
регородки
Пло-
щадь
м
2
1 этаж
Помещения
общественного
назначения
В/э краска
415,37
Тисненные
обои
1703,0
Диспетчерская
В/э краска
15,21
Плотные обои
47,10
Санузлы
В/э краска
22,71
Керам. плитка
165,55
Подсобная
В/э краска
9,11
Керам. плитка
38,99
Входной тамбур
В/э краска
12,77
Фотообои
47,45
Электрощитовая
В/э краска
9,83
Масляная
эмаль
40,23
Коридор, лифтовой
холл
В/э краска
59,62
Клеевая
окраска
145,50
39
Наименование
Вид отделки элементов интерьеров
Потолок
Пло-
щадь
м
2
Стены или пе-
регородки
Пло-
щадь
м
2
Мусоропровод
В/э краска
5,90
Масляная
эмаль
35,63
2…14 этажи
Жилые комнаты, перед-
ние
В/э краска
4210,57
Обои
10414,17
Кухни
В/э краска
1029,73
Высококаче-
ственное окра-
шивание в/э
краской
2749,76
Ванные
В/э краска
441,48
Керам. плитка
1950,26
Туалеты
В/э краска
98,41
Керам. плитка
847,73
Межквартирный кори-
дор, лифтовой холл
В/э краска
3165,5
Высококаче-
ственное окра-
шивание в/э
краской
1554,63
Лестничная клетка,
входной тамбур
В/э краска
141,77
Масляная
эмаль
1283,80
Чердак
Венткамера
В/э краска
48,46
Масляная
эмаль
144,34
Машинное отделение
лифта
-
42,68
-
114,62
Техподполье
Тепловой узел
В/э краска
30,87
Масляная
эмаль
92,61
Химводоотчистка
В/э краска
58,49
Масляная
эмаль
163,77
Двери
Двери внутриквартирные – покраска в персиковый цвет за
2 раза
Теплотехнический расчет наружной стены.
– г.Зеленоград (Московская область);
– группа здания - гражданская;
–tвнут = +20 °С;
–влажность воздуха φ =55%;
– расчетная tнаруж 0,92, tвн, = -25 °С;
Окончание таблицы 3
40
– зона влажности – нормальная [2]
– влажностный режим помещения - нормальный;
– условие эксплуатации - Б;
– средняя tнар отопительного периода, 8°С, t
от
= -2,2°С;
– продолжительность отоп. пер., z
от
=205 сут.;
– коэффициент теплоотдачи внутр. поверхности О.К., Вт/(м ·°С),
α
в
=8,7 Вт/(м ·°С);
– коэффициент теплоотдачи наруж. поверхности О.К., Вт/(м ·°С), α
Н
=23 Вт/(м ·°С).
Таблица 4
Строительные материалы стены
Наименование
материала
γ, кг/м3
δ, м
λ,
Вт/(м·оС),
R
,
м2· оС/Вт
1
Штукатурный слой
1600
0,02
0,7
0,03
2
Плиты минераловатные жесткие
«Rockwool» 150кг/м
3
х
δ3
0,04
δ3/0,04
41
3
Газобетонный блок D800
800
0,3
0,19
1,57
Расчет ведется в соответствии с [2]. Исходные данные для расчета в
соответствии с [2;4].
1. Определяем ГСОП (градуса сутки отопительного периода):
ГСОП =(t
в
-t
от
)*z
от
=(20-(-2.2)*205 = 4551°С·сут.
2. Определяем нормируемое сопротивление теплопередачи теплопе-
редачи наружной ограждающей стены, из условия энергосбережения R
тр
в
зависимости от ГСОП: а=0,00035; b=1,4.
R
тр
=a*ГСОП+b; R
тр
=0,00035*4551+1,4=2,99м
Вт

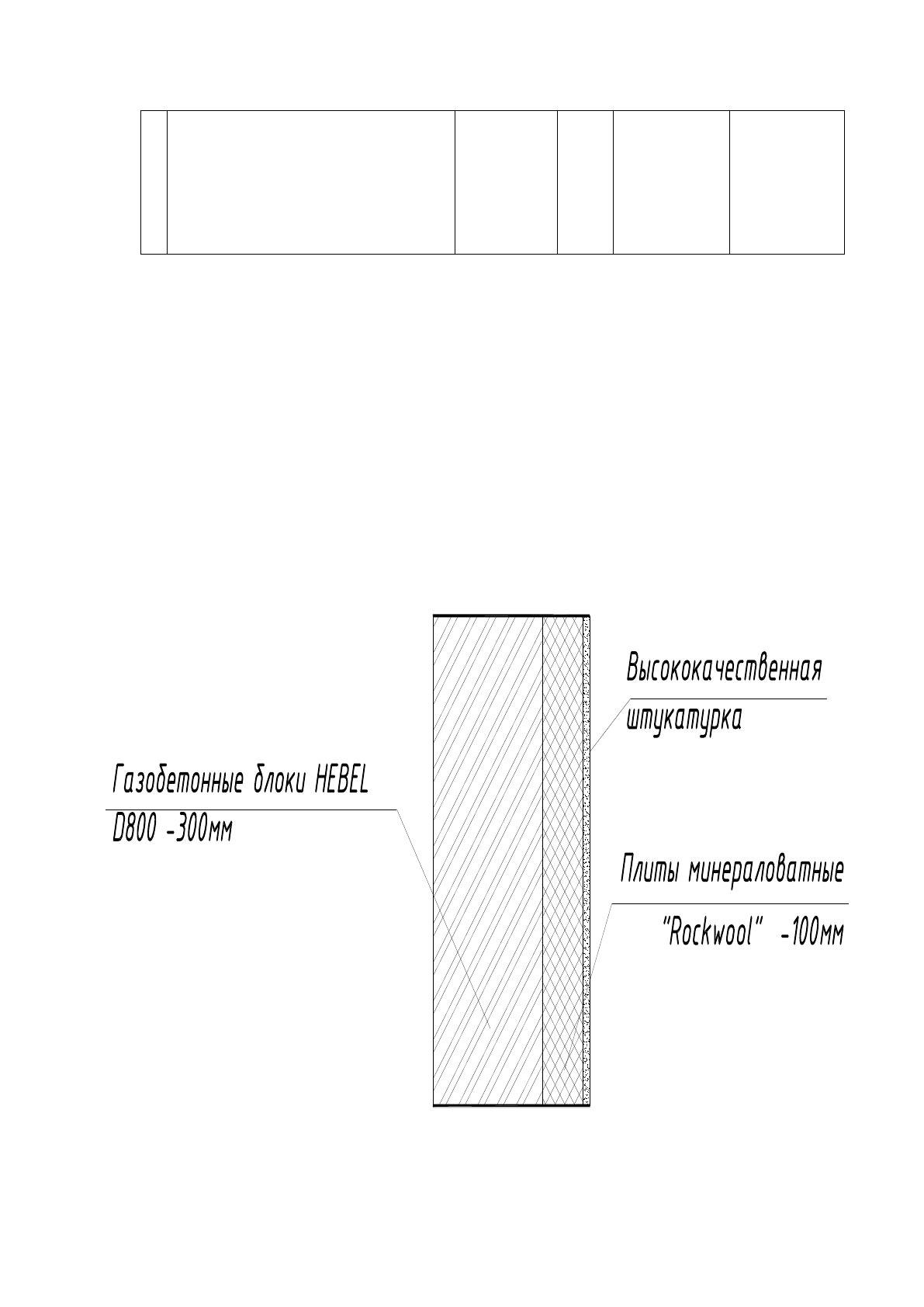

Рис. 2. Принятая конструкция наружной стены
1
4
2
3
42
Определяем общее сопротивление наружной ограждающей конструк-
ции исходя из условий
≥R
тр
, :
R
0
=R
тр
=
α
+ R
k
+
α
R
k
=∑
=
=
δ
λ
; R
0
=
α
δ
λ
δ
λ
δ
λ
α
Определяем общее (фактическое) сопротивление наружной стены:
R
0
=м
/Вт
R
0
= 4,25 м
2
°С/Вт ≥ R
тр
=2,99 м
2
°С/Вт - условия выполняются.
Теплотехнический расчет покрытия.
Расчет ведется в соответствии с [2]. Исходные данные для расчета в
соответствии с [2;4].
1. Определяем ГСОП (градуса сутки отопительного периода):
ГСОП =(t
в
-t
от
)*z
от
=(20-(-2.2)*205 = 4551°С·сут.
R
тр
=a*ГСОП+b; R
тр
=0,00045*4551+1,9 =3,94
Таблица 5
Строительные материалы покрытия
Наименование
материала
γ, кг/м3
δ, м
λ,
Вт/(м·о
С),
R
,
м2· оС/Вт
1
Слой гравия (защита кровли)
140
0,01
2,5
0,004
2
2слоя техноэласта
600
0,01
0,17
0,06
3
Цементно-песчаная стяжка
1800
0,03
0,93
0,03
1
4
2
3
43
4
Пенополистирол
25
0,2
0,044
4,54
5
Пароизоляция
600
0,002
0,17
0,01
6
Монолитная ж/б плита
2500
0,2
2,04
0,01
Определяем общее (фактическое) сопротивление чердачного пере-
крытия.
R
0
=
1
8,7
+
0,01
2,5
+
0,7
+
0,03
0,93
+
0,2
0,04
+
1
23
=/Вт
R
0
= 4,80м
2
°С/Вт ≥ R
тр
=3,94 м
2
°С/Вт - условия выполняются.
Окончательное принимаем толщину утеплителя покрытия 200мм.
44

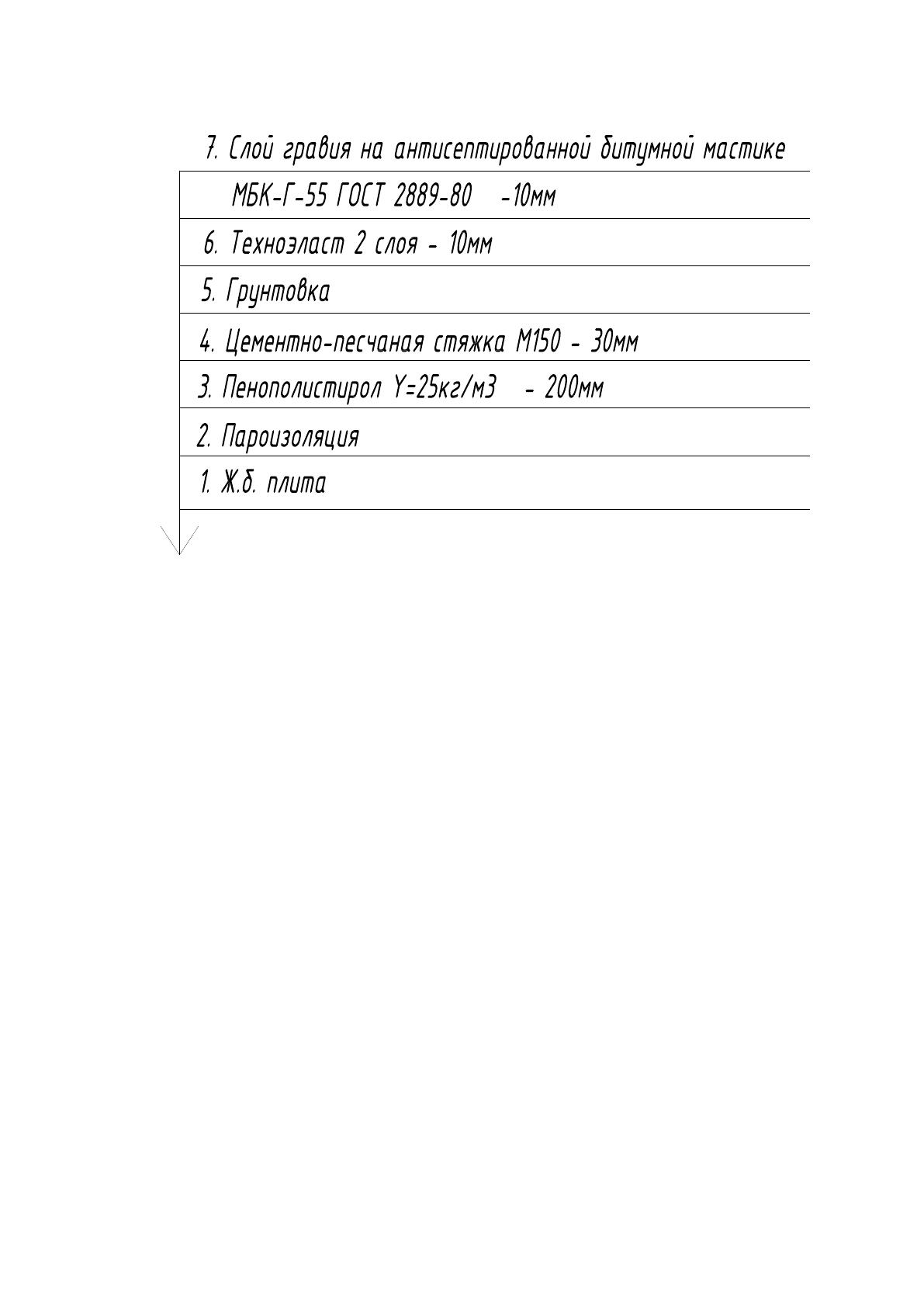

Рис.3. Состав кровли
2.3. Расчет монолитной плиты перекрытия
2.3.1. Описание конструктивной системы здания
Конструктивная система здания – каркасно-стеновая. Здание выпол-
нено в монолитном железобетоне. Перекрытия представляют собой – безба-
лочные плиты.
