55
, , ,
126 14.1 26.85
0,33 0,2 0,38 0.91 1
376,3 70,3 70.3
y
x
b ult bx ult by ult
M
M
F
F M M
Таким образом, прочность данного сечения на продавливание обеспечена, установка поперечной арматуры не
требуется.
В результате расчета схемы здания были получены усилия в плите.
56

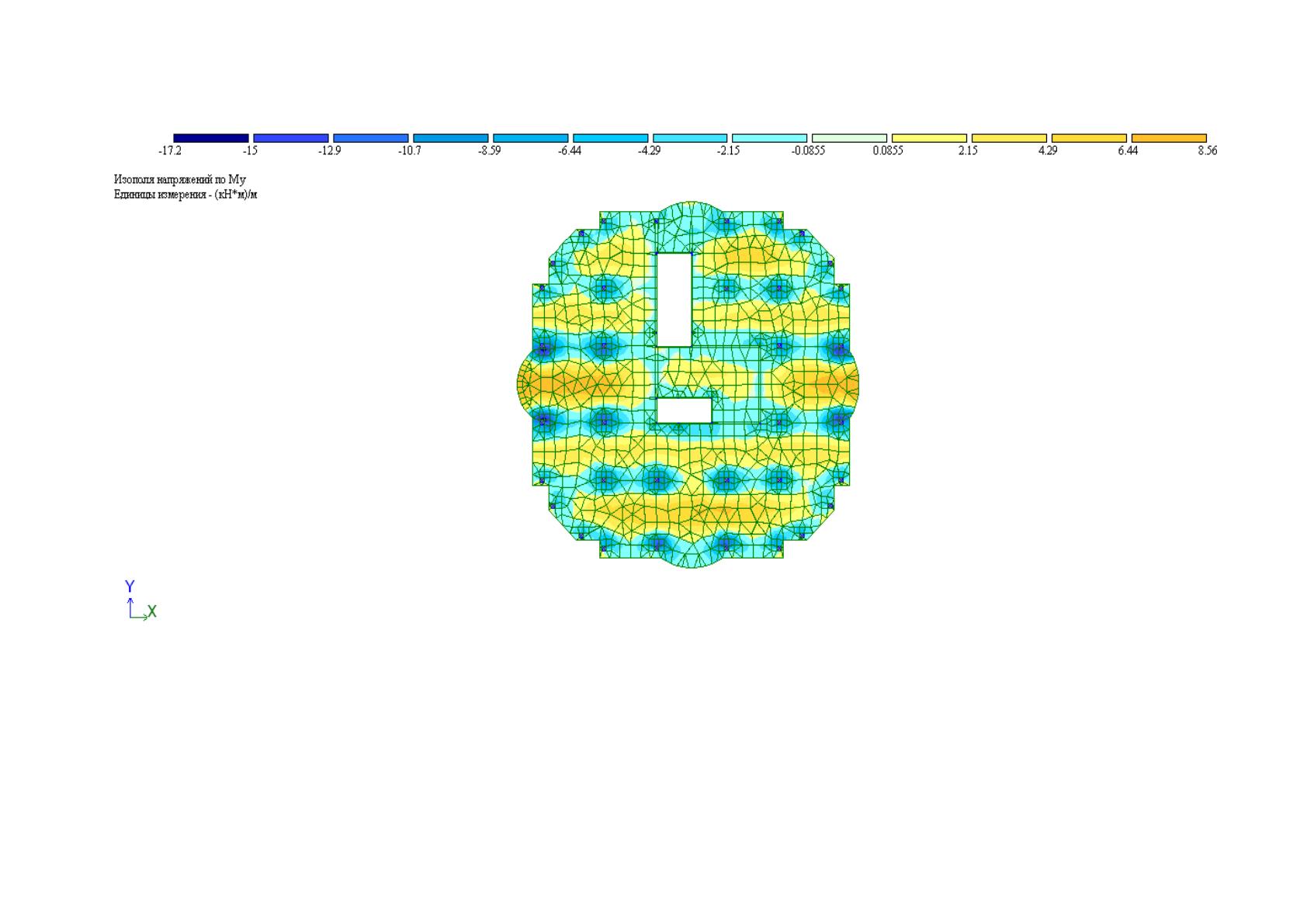

Рис.7. Изополя напряжений по оси Му
57

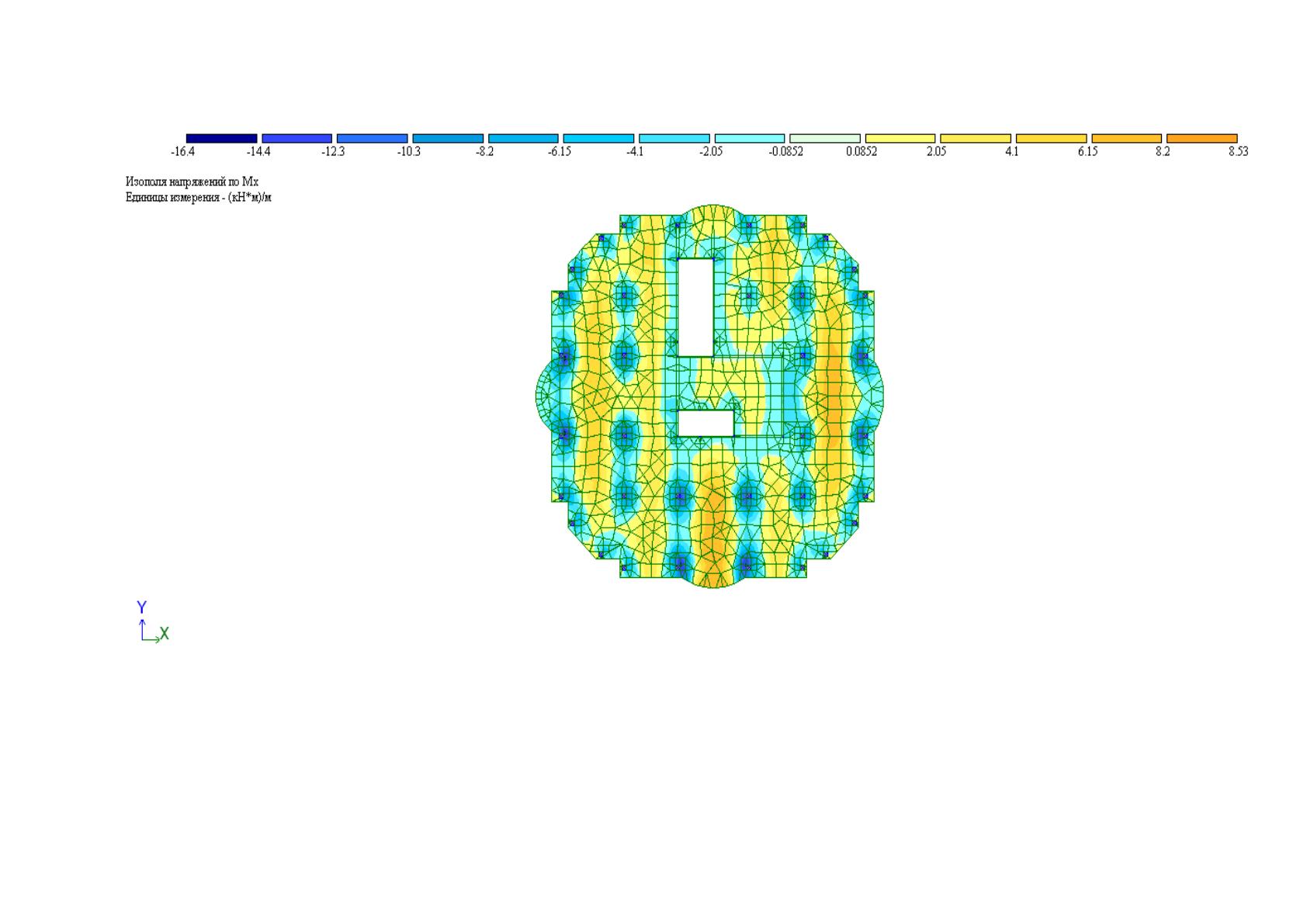

Рис.8. Изополя напряжений по оси Мх
58
Подбор армирования
На основании полученных усилий был произведен подбор арматуры.
Подбор арматуры производился в модуле Лир-АРМ который входит в
состав программного комплекса Лира 2013. в модуле реализованы расчеты
в соответствии с действующими нормами расчета и проектирования желе-
зобетонных конструкций.
Результатом расчета являются мозаики распределения арматуры до-
полнительной арматуры необходимой для обеспечения прочности и трещи-
ностойкости конструкции плиты перекрытия.
Армирование конструкции вдеться отдельными стержнями арматуры
класса A400. Основным армирование плиты принято:
-для нижнего слоя Ø10A400 шаг 200 в обоих направлениях
-для верхнего слоя Ø10A400 шаг 200 в обоих направлениях
Подбор армирования на основании изополей моментов.
M
x
= -16,4 кН*м/м (отрицательный момент для верхней арматуры по
х); M
y
= -17,2 кН*м/м (отрицательный момент для верхней арматуры по у).
M
x
= 8,53 кН*м/м (положительный момент для нижней арматуры по
х; M
y
= 8,56 кН*м/м (положительный момент для нижней арматуры по у)
Значения моментов приведены в на основании рис.7-8.
Задачей дальнейшего расчета является определение необходимого ко-
личества горизонтальной арматуры.
Определение площади верхней арматуры, параллельной оси х, и
подбор арматуры по сортаменту
Определяем требуемое количество растянутой арматуры при h0x=16
см:
a
m
=
= 0.049 ;
ξ
=
59
А
sxl
=
= 2.99 см2/м
Принимаем Ø10 А400 с шагом 200 мм, A
sx1
= 3.10 см2/м.
Определение площади верхней арматуры, параллельной оси y, и
подбор арматуры по сортаменту
Определяем требуемое количество растянутой арматуры при h0x=16
см:
a
m
=
= 0.052 ;
ξ
=
А
sxl
=
= 3.11 см2/м
Принимаем Ø10 А400 с шагом 200 мм, A
sx1
= 3.10 см2/м.
Определение площади нижней арматуры, параллельной оси x, и
подбор арматуры по сортаменту
Определяем требуемое количество растянутой арматуры при h0x=16
см:
a
m
=
= 0.026 ;
ξ
=
А
sxl
=
= 1.58 см2/м
Принимаем Ø10 А400 с шагом 200 мм, A
sx1
= 3,10 см2/м.
Определение площади нижней арматуры, параллельной оси y, и
подбор арматуры по сортаменту
Определяем требуемое количество растянутой арматуры при h0x=16
см:
a
m
=
= 0.026 ;
ξ
= 0,027
60
А
sxl
=
= 1.58 см2/м
Принимаем Ø10 А400 с шагом 200 мм, A
sx1
= 3,10 см2/м.
Вывод по армированию : результаты ручного расчета совпадают с
программными, по конструктивным соображениям принимаем всю сетку из
Ø10 А400 с шагом 200. Подробное армирование см. листы 4,5 чертежей.
61

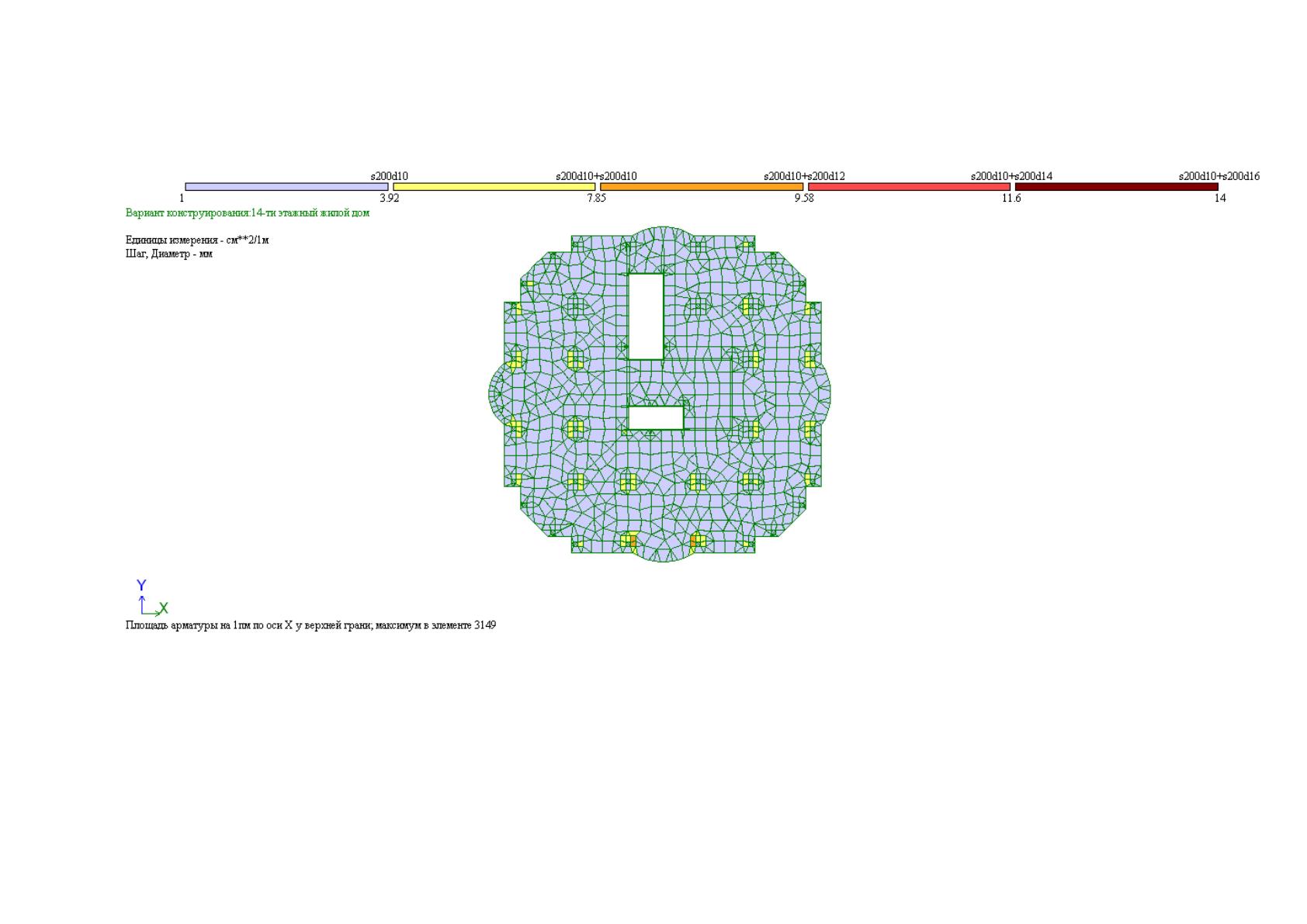

Рис.9. Армирование по X верхняя грань
62

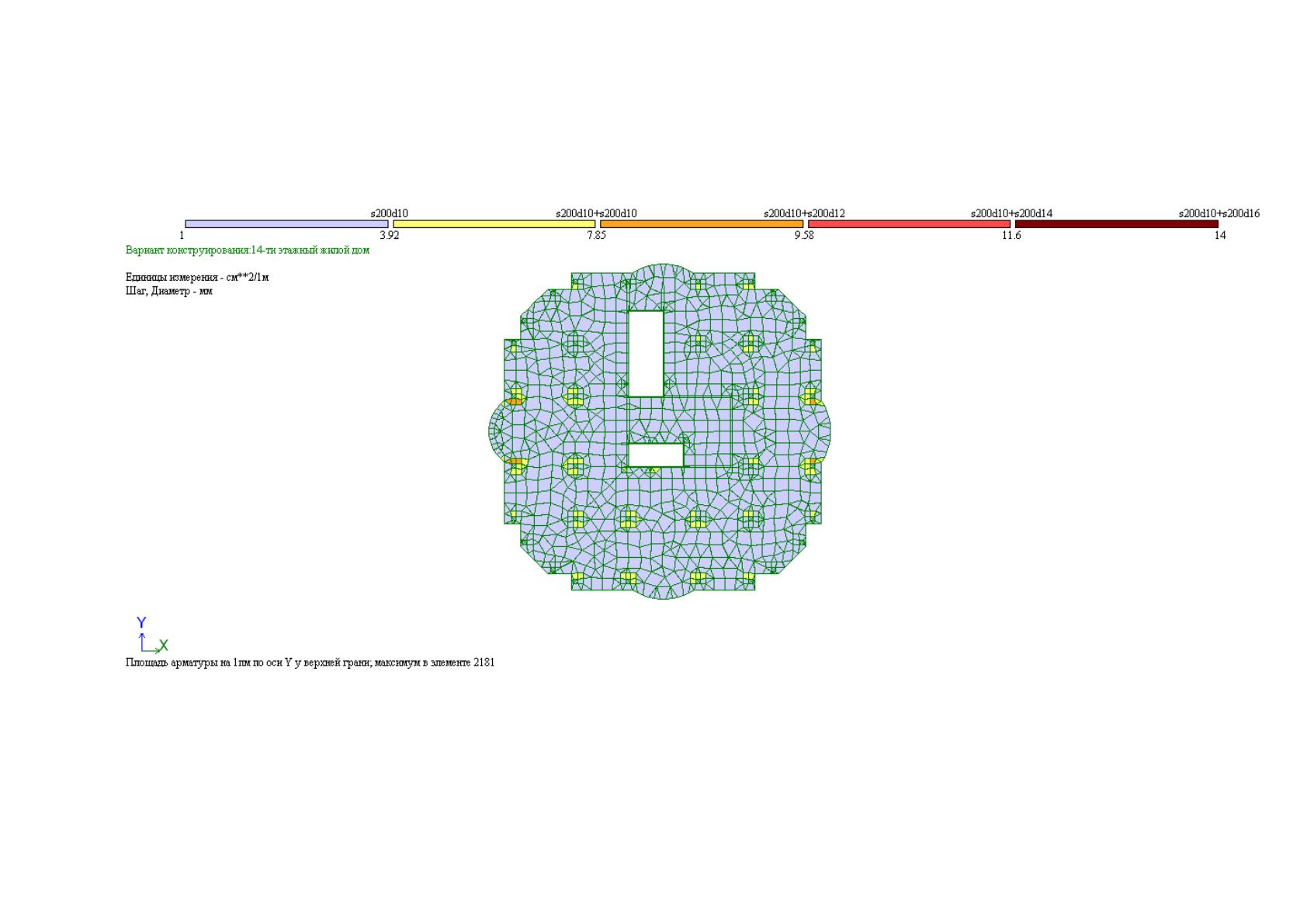

Рис.10. Армирование по Y верхняя грань
63

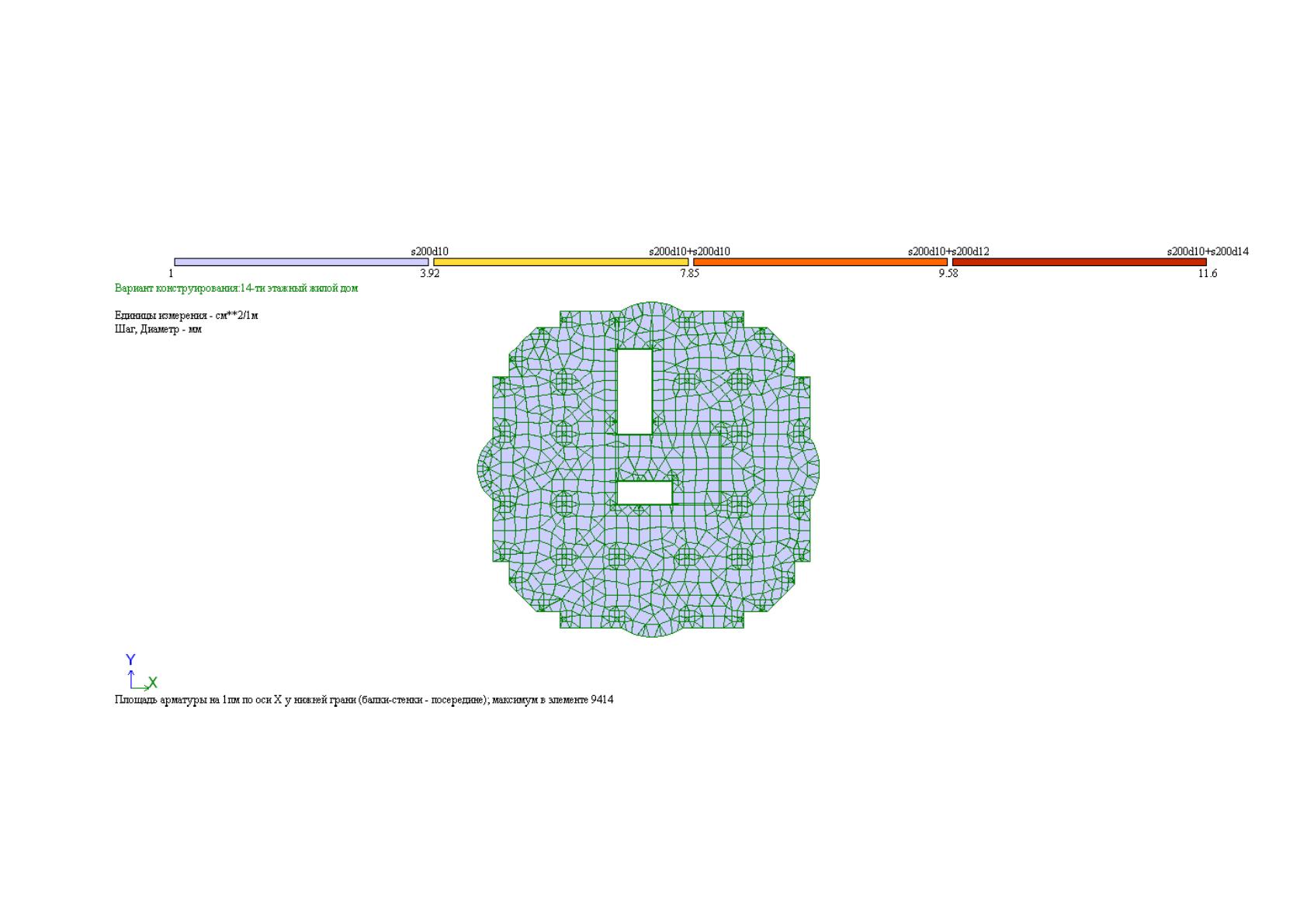

Рис.11. Армирование по Х нижняя грань
64

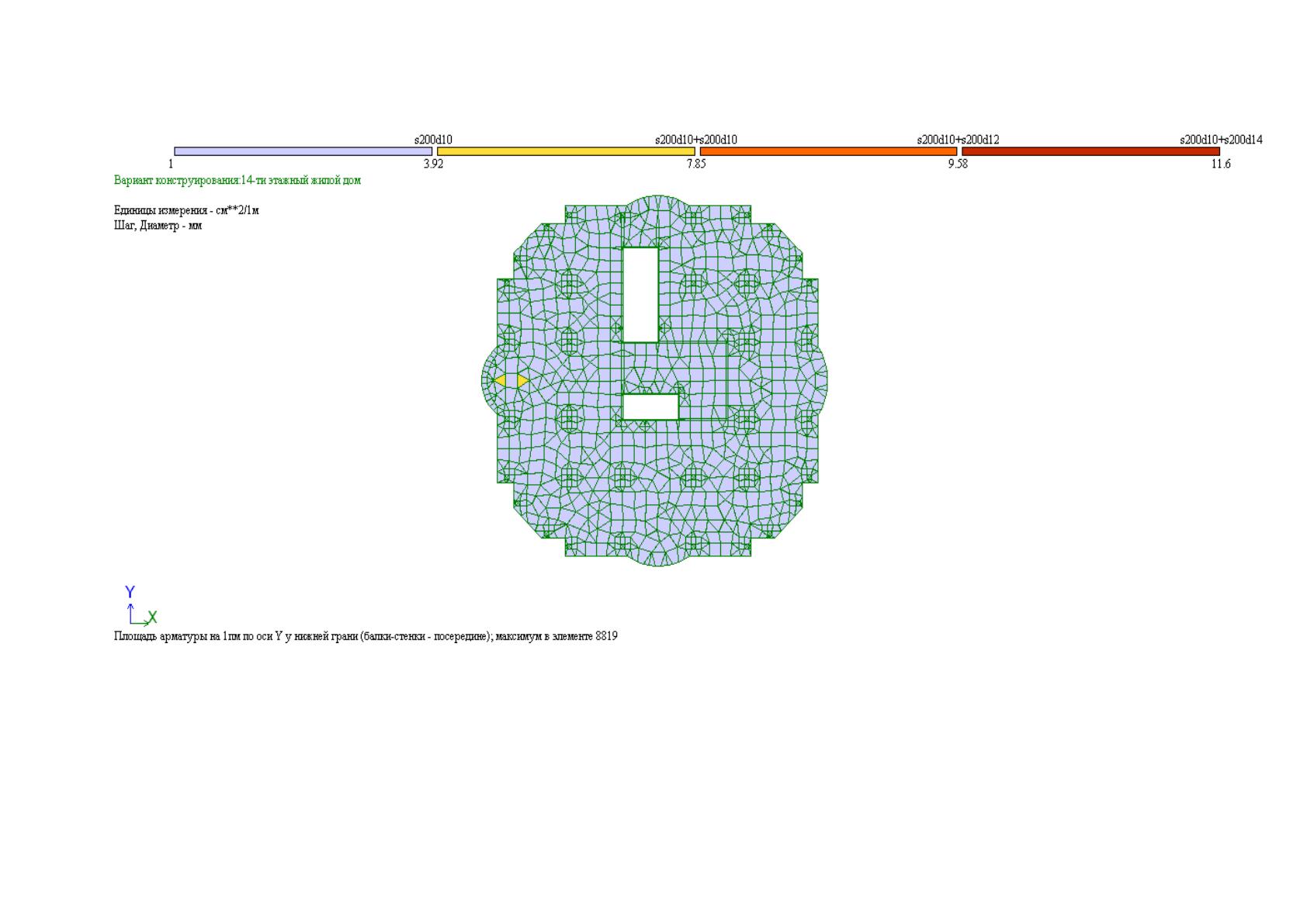

Рис.12. Армирование по Y нижняя грань
