57

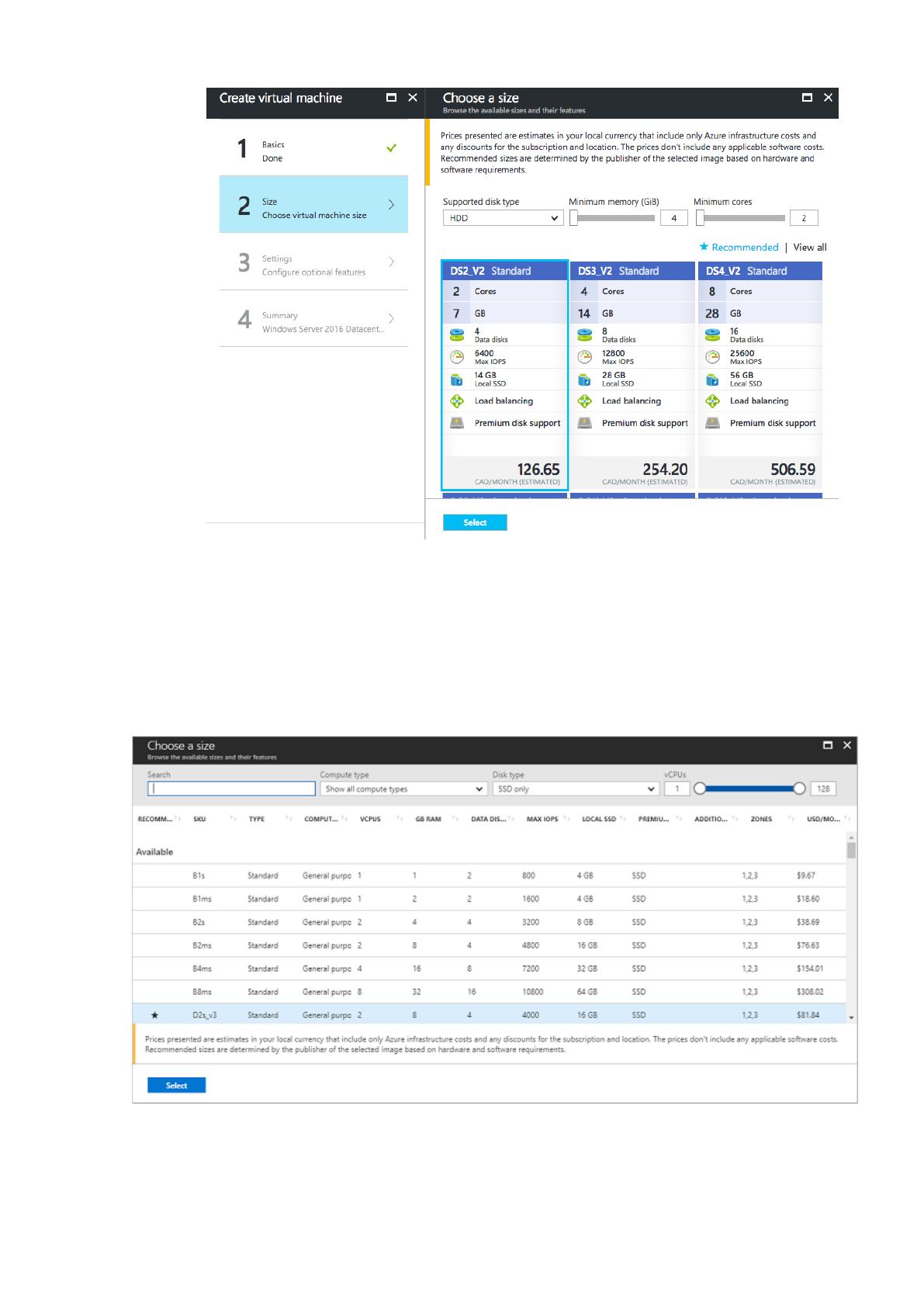

Рисунок 36 – Установка размера
6. Установим фильтр, например, по типу вычислений или типу диска.
Щелкаем Выбрать (Рисунок 37).
Рисунок 37 – Установка фильтра
58
7. Далее установим политики безопасности, а именно на странице
Параметры нажмем Сеть > Группа безопасности сети > Далее выбираем порты
и открываем HTTP и RDP (3389) в раскрывающемся списке (Рисунок 38).

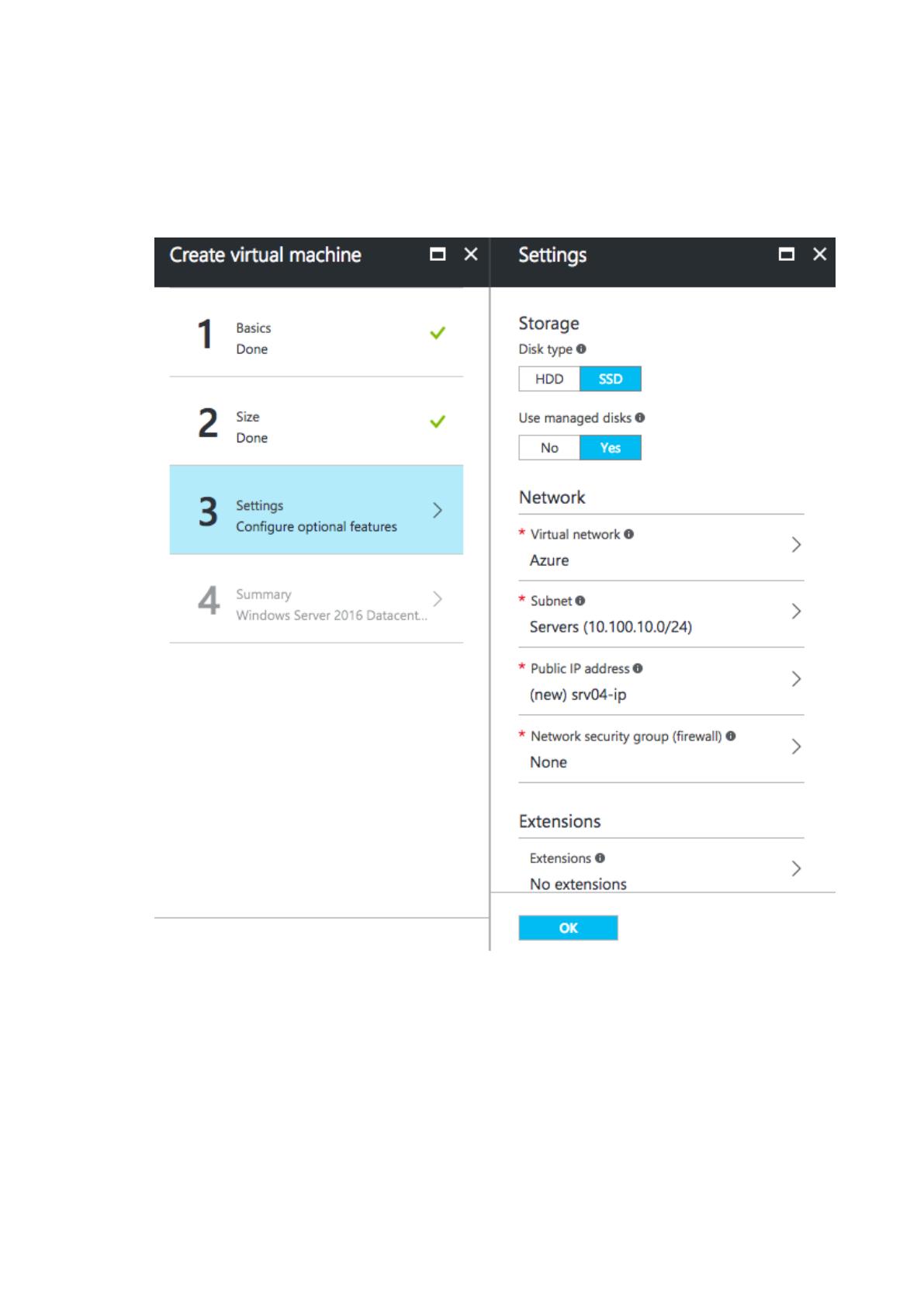

Рисунок 38 –Установка настроек
Сохраняем остальные значения по умолчанию и нажмите кнопку ОК.
8. Далее на странице сводной информации выбираем Создать, чтобы
начать развертывание виртуальной машины.
59
9. Новая виртуальная машина закрепляется на панели мониторинга
портала Windows Azure. Когда развертывание завершится, автоматически
отобразятся сводные сведения о виртуальной машине (Рисунок 39).
Рисунок 39 – Развертывание виртуальной машины
Управление виртуальными машинами осуществляется с помощью
браузера, командной строки или напрямую с помощью интерфейсов API.
Некоторые стандартные задачи администрирования включают в себя:
получение сведений о виртуальной машине,
вход в виртуальную машину,
управление доступностью
60
архивацию.
Для получения информации о виртуальной машине можно
воспользоваться методами, описанными на рисунке 42
Рисунок 40 – Методы получения информации о виртуальной
машине
Для подключения к виртуальной машине необходимо создать
подключение удаленного рабочего стола к виртуальной машине.
Нажать кнопку Подключиться на странице свойств виртуальной
машины. (Рисунок 41)
Метод ОПИСАНИЕ
Портал Azure
В меню концентратора
щелкните Виртуальные машины и
выберите виртуальную машину из
списка. В колонке виртуальной
машины доступны общие сведения,
значения параметров и метрики
мониторинга.
Azure PowerShell
Сведения об использовании
PowerShell для управления
виртуальными машинами см. в
статье Создание виртуальных машин
Windows и управление ими с
помощью модуля Azure PowerShell.
REST API
Используйте операцию получения
сведений о виртуальной машине для
выполнения соответствующего
действия.
Клиентские пакеты SDK
Сведения об управлении
виртуальными машинами с помощью
C# см. в статье Управление
виртуальными машинами Azure с
помощью Azure Resource Manager и
языка C#.
Инфраструктура CLI Azure
Сведения об использовании Azure CLI
для управления виртуальными
машинами см. в справочнике по Azure
CLI.
61

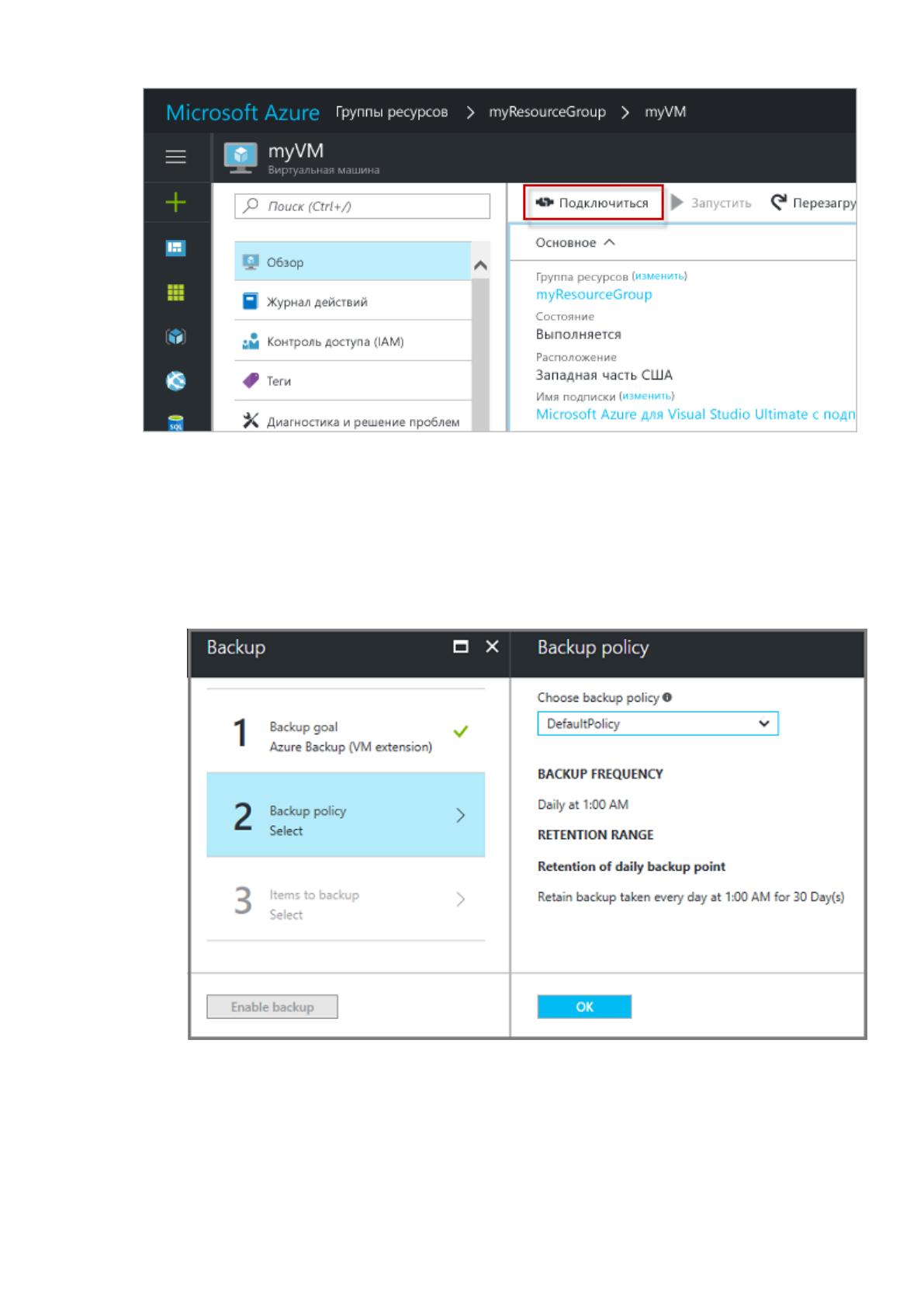

Рисунок 41 – Подключение к виртуальной машине
Архивация виртуальной машины используется для защиты данных и
ресурсов (Рисунок 42).
Рисунок 42 – Архивация виртуальной машины
62
Для обеспечения высокого уровня доступности виртуальной машины
необходимо обеспечить обслуживание на уровне 99,95 %, т.е. необходимо
развернуть две или больше виртуальные машины для выполнения рабочих
нагрузок в рамках группы доступности. Такая конфигурация гарантирует, что
виртуальные машины распределяются по нескольким доменам сбоя, а также
развертываются на узлах с разными периодами обслуживания.
3.2. Настройка хранилища данных
Хранилище данных - это облачное хранилище данных предприятия,
которое использует массивно-параллельную обработку (MPP) для быстрого
выполнения сложных запросов для нескольких петабайт данных. Хранилище
данных является ключевым компонентом в обработке больших данных.
Хранилище данных является оптимальным и надежным вариантом для
получения аналитической информации для компании.
Хранилище данных SQL — это ключевой компонент комплексного
решения для больших данных в облаке (Рисунок 43).

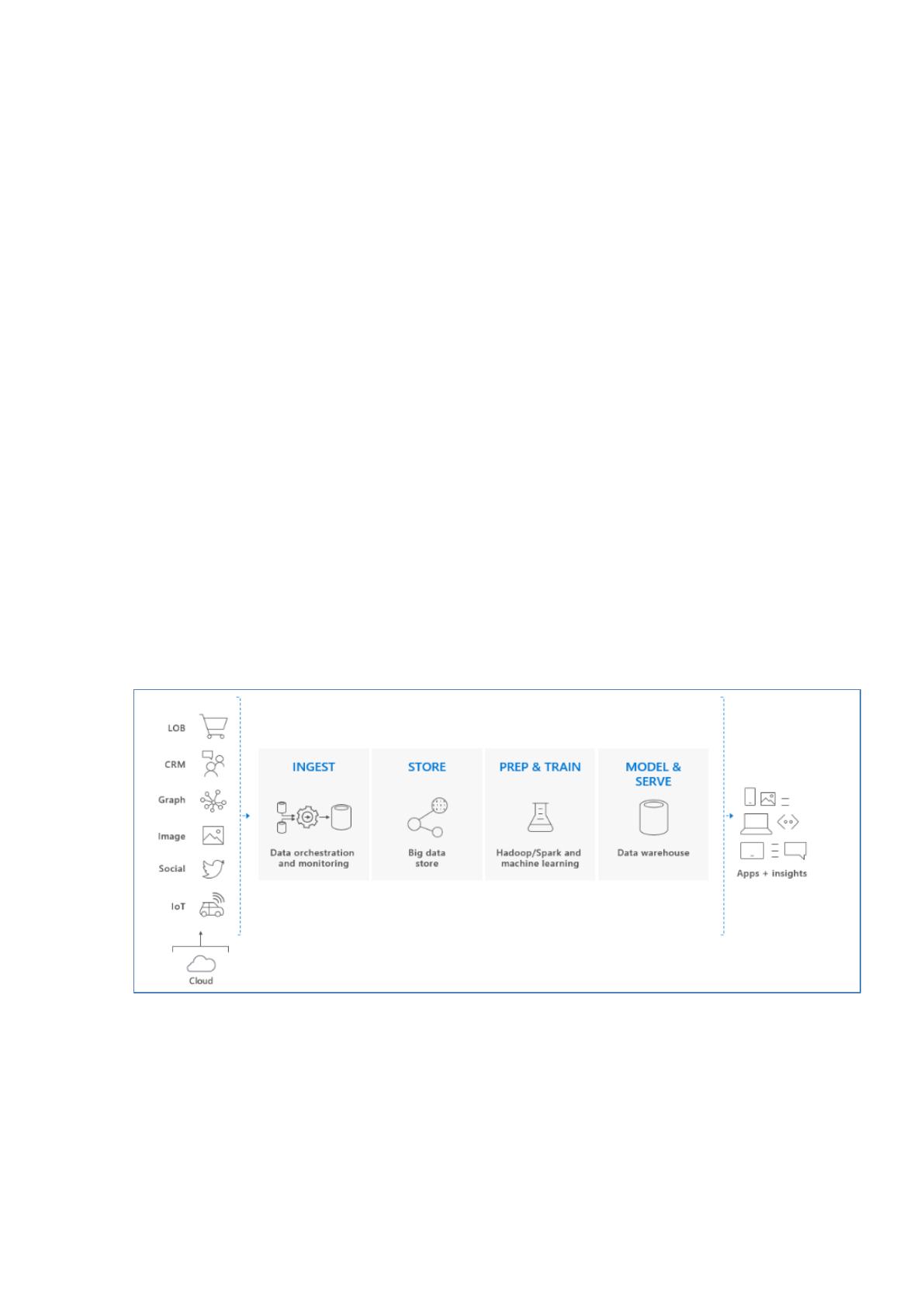

Рисунок 43 – Хранилище данных
Хранилище данных SQL использует масштабируемую архитектуру для
распределения обработки данных на нескольких узлах. Хранилище данных
63
SQL отделяет вычислительные ресурсы от ресурсов хранилища, что позволяет
масштабировать вычислительные ресурсы независимо от данных в системе
(Рисунок 44).

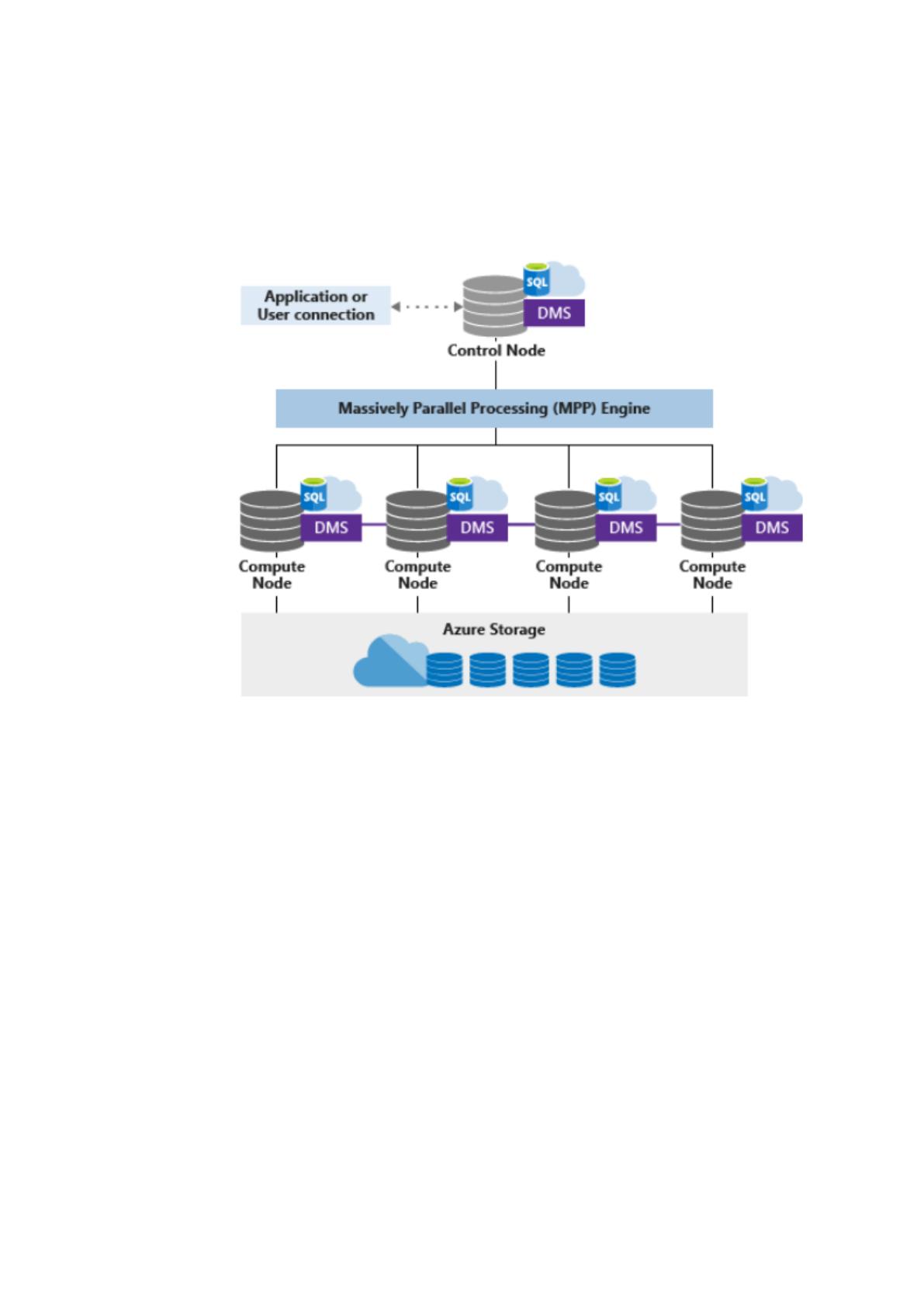

Рисунок 44 – Архитектура хранилища данных
Такое разделение различных видов ресурсов в хранилище данных
позволяет реализовать следующие возможности:
определить количество вычислительных ресурсов, не зависящих
от потребностей в хранении;
Увеличить или уменьшить масштаб вычислений без перемещения
данных;
приостановить расчеты без изменения данных (;
возобновить расчеты в рабочее время.
Хранилище данных поддерживает следующие шаблоны
сегментирования:
64
Хэш
Циклический перебор,
Репликация
С помощью распределенной хэш-таблицы можно обеспечить
наибольшую производительность запроса для операций объединения и
агрегирования для больших таблиц (Рисунок 45).

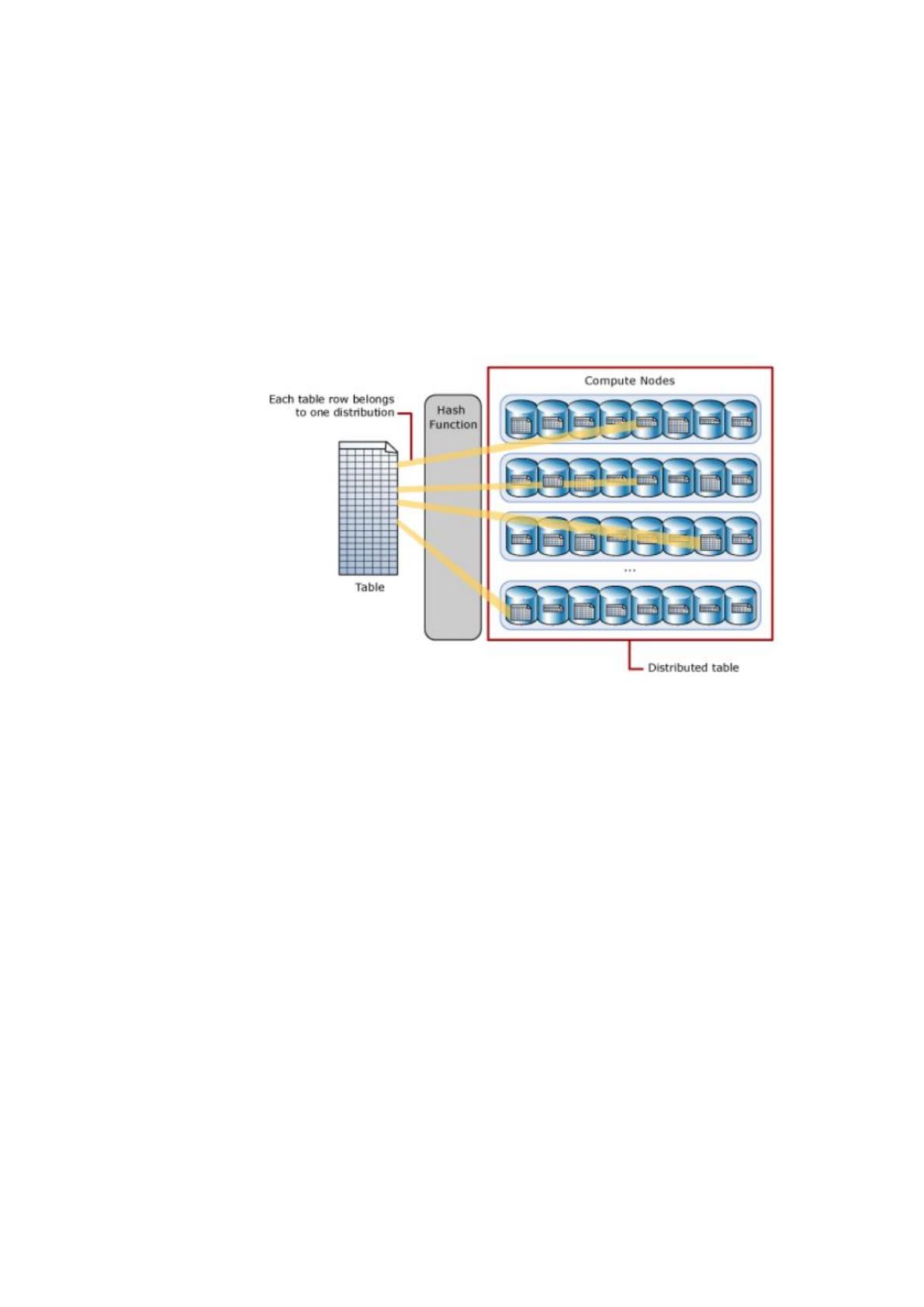

Рисунок 45 - Распределенная хэш-таблица
Реплицированная таблица обеспечивает наилучшую
производительность запросов для небольших таблиц (Рисунок 46).
65

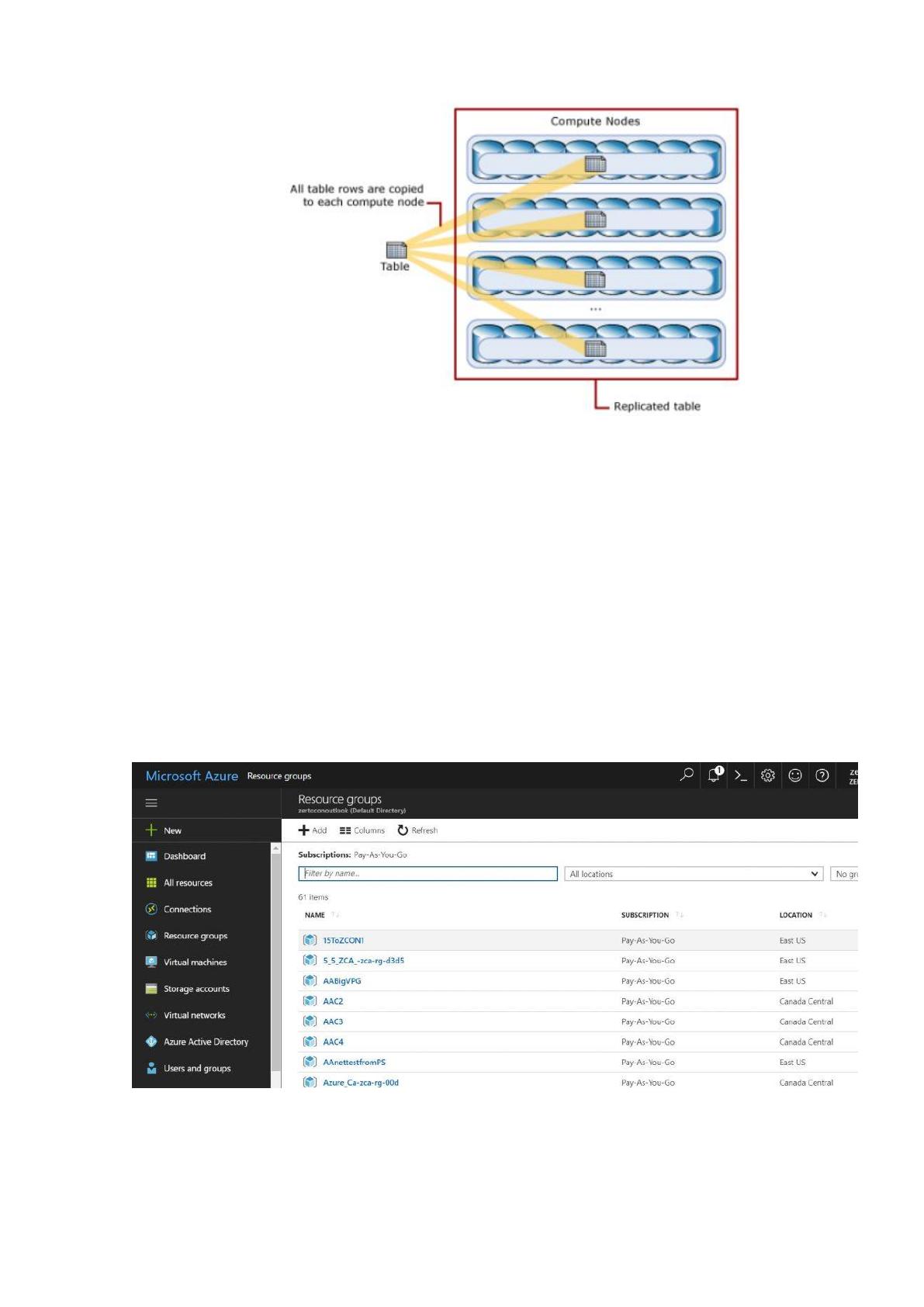

Рисунок 46 - Реплицированная таблица
Переходим к настройке хранилища. На предыдущем этапе была создана
учетная запись, следующим действием необходим создать группы ресурсов.
Группа ресурсов Azure является логическим контейнером, в котором
происходит развертывание ресурсов Azure и управление ими. Чтобы создать
группу ресурсов на портале Azure, сделайте следующее:
1. На портале Azure откроем меню служб, и выбираем Resource
Groups (Группы ресурсов).(Рисунок 47)
Рисунок 47 - Resource Groups
66
2. Далее нажимаем кнопку Add (Добавить).
3. Следую, подсказка вводим имя для группы ресурсов.
4. Далее выбираем подписку, в которой нужно создать группу
ресурсов.
5. Выбираем расположение группы ресурсов.
6. Нажимаем кнопку Создать.
Учетная запись хранения общего назначения предоставляет доступ ко
всем службам хранилища Azure (большим двоичным объектам, файлам,
очередям и таблицам). Учетная запись хранения общего назначения может
создаваться на уровне Standard или Premium.
Имя учетной записи хранения подчиняется следующим правилам:
Имя учетной записи хранения должно содержать от 3 до 24 символов и
состоять только из цифр и строчных букв.
Имя учетной записи хранения должно быть уникальным в Azure.
После этого ресурсы созданы и их уже можно использовать в
организации.
Выводы по главе 3
1. Виртуальная машина Microsoft Azure предоставляет гибкие
возможности виртуализации без необходимости приобретать и обслуживать
физическое оборудование, на котором она запущена
2. Настройка виртуальной машины на Microsoft Azure потребовало
решение следующих задач:
• Определения имен ресурсов приложения;
• Определения расположения, в котором будут хранится ресурсы;
• Определения размеров виртуальной машины;
• Задания максимальное число виртуальных машин, которые можно
создать;
• Определения операционной системы;
