7. Виртуализация сервисов (Рисунок 20).
Виртуализация сервисов - это интеграция всех перечисленных выше
типов виртуализации. Решение позволяет работать с приложением независимо
от физического расположения его частей, интеграции и управления их
взаимодействием [36].

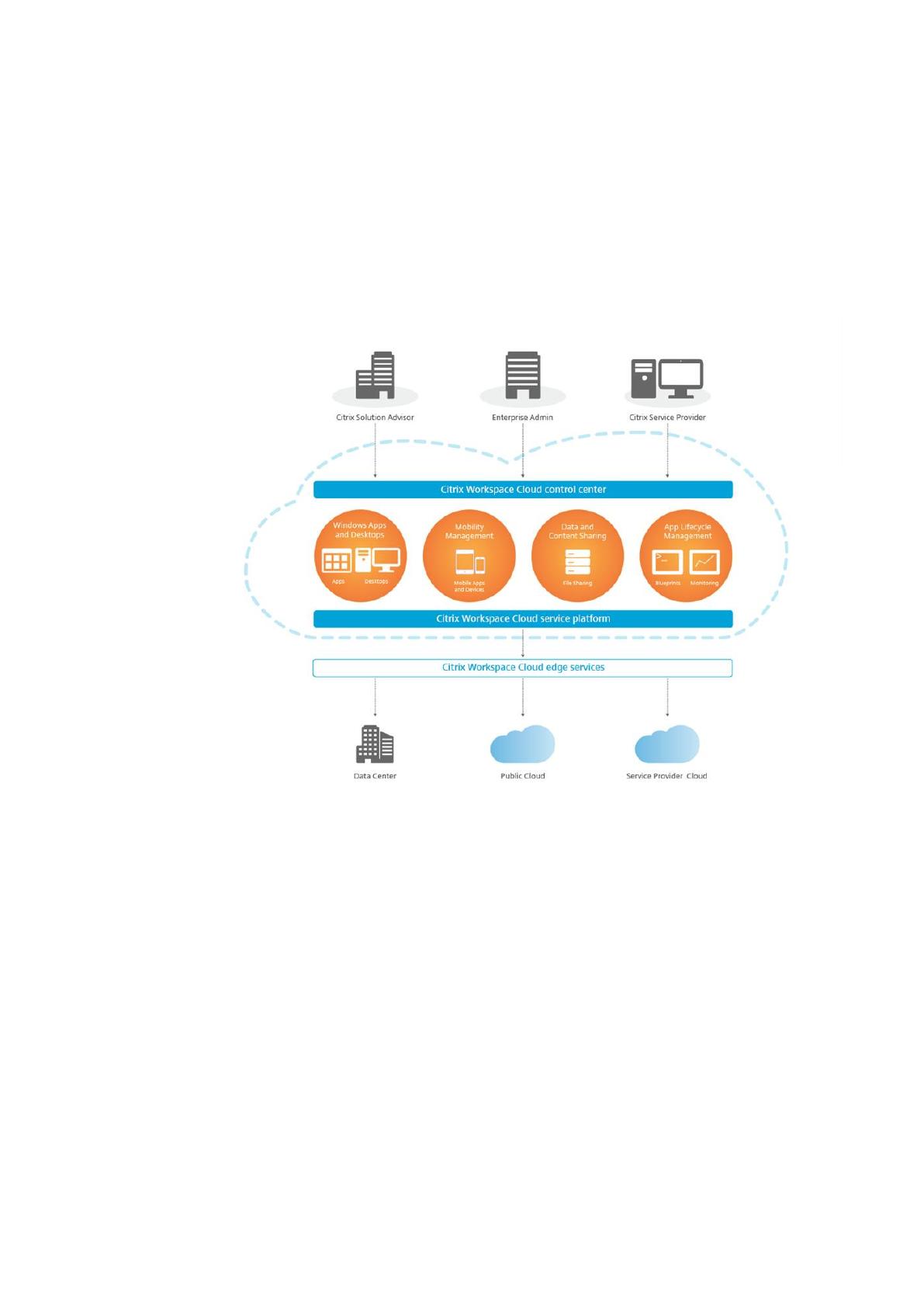

Рисунок 20– Виртуализация сервисов
2.2. Основные сведения о Microsoft Azure
Windows Azure (Рисунок 21) изначально разработана как система
реализации схемы PaaS ("платформа как услуга"). PaaS также включает в себя
полный набор инструментов разработки и решений производительности
приложений (операционной среды, необходимой базы для развития,
инфраструктуры и услуг приложений).
38

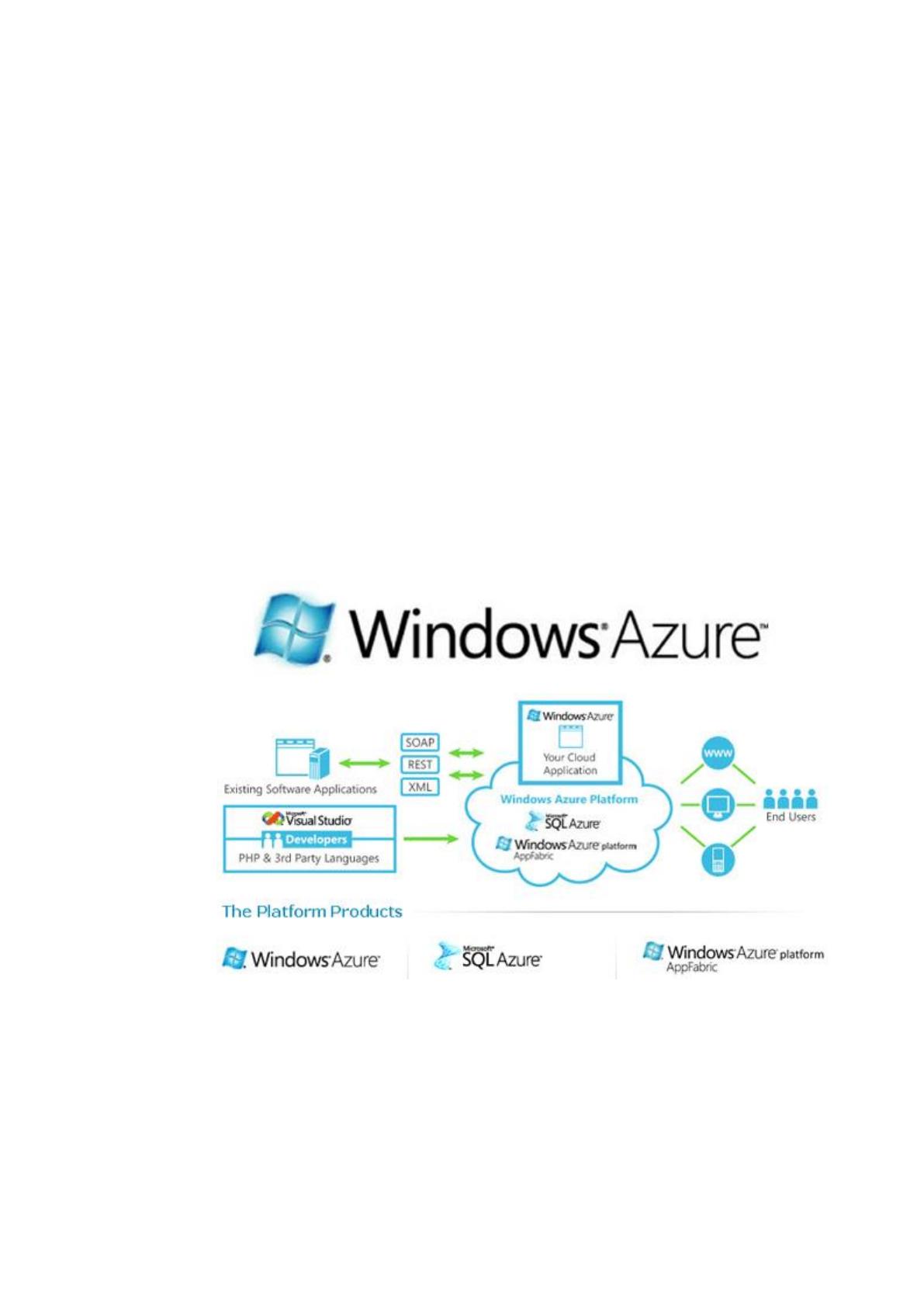

Рисунок 21- Windows Azure
Основным преимуществом PaaS является то, что эта схема изначально
была ориентирована на реализацию преимуществ режима облака (высокая
масштабируемость и эффективное использование вычислительных ресурсов,
и так далее). [4]
Однако, в отличие от схемы PaaS, которая в основном используется для
создания новых приложений, IaaS позволяет работать и с устаревшими
решениями. Поэтому, в Windows Azure реализованы функциональные
возможности и IaaS. Опция "только виртуальная машина" в прошлом, с июня
2012 IaaS поддерживается практически в полном объеме с возможностью
использования в виртуальных операционных систем различных
операционных систем, включая Linux.
В основе Windows Azure лежат следующие технологии [9]:
Hyper-V (виртуализация);
Active Directory (аутентификация);
Visual Studio, .NET (инструмент и среда разработки).
System Center (управление);
Основные особенности Microsoft Azure:
оплата только потреблённых ресурсов;
общая, многопоточная структура вычислений;
39
абстракция от инфраструктуры.
Microsoft Azure состоит из [37]:
Compute — компонент, реализующий вычисления на платформе
Windows Azure.
Storage — компонент хранилища предоставляет масштабируемое
хранилище. Хранилище не имеет возможности использовать реляционную
модель и является альтернативной, «облачной» версией SQL Server.
Fabric — Windows Azure Fabric по своему назначению является
«контролёром» и ядром платформы, выполняя функции мониторинга в
реальном времени, обеспечения отказоустойчивости, выделении мощностей,
развертывания серверов, виртуальных машин и приложений, балансировки
нагрузки и управления оборудованием.
Рисунок 22 – Состав Microsoft Azure
Практически все сервисы Microsoft Azure имеют интерфейс
взаимодействия API, построенный на основе ограничений для
распределённых гипер-систем REST, что позволяет разработчикам
40
использовать «облачные» сервисы с любой операционной системы,
устройства и платформы.
Работоспособность Microsoft Azure обеспечивает сеть глобальных
центров обработки данных Microsoft. [38]
Microsoft Azure по сути это операционная система, имеющая ряд
дополнительных функций.
Также Microsoft Azure предоставляет другой тип услуг, таких как аренда
серверов, устройств хранения данных и сетевого оборудования. Таким
образом, обладая подпиской на Microsoft Azure не составит труда разместить
серверную часть клиент-серверного приложения в дата-центре Microsoft.
Такие услуги оплачиваются по фактическому использованию (количеству
обращений к серверу, объем полученных/переданных данных, время).
Microsoft Azure предоставляет галерею образов операционных систем,
таких как CoreOS, Windows Server, Ubuntu Server и др.
Границы управляемости Microsoft Azure показаны на рисунке 23.

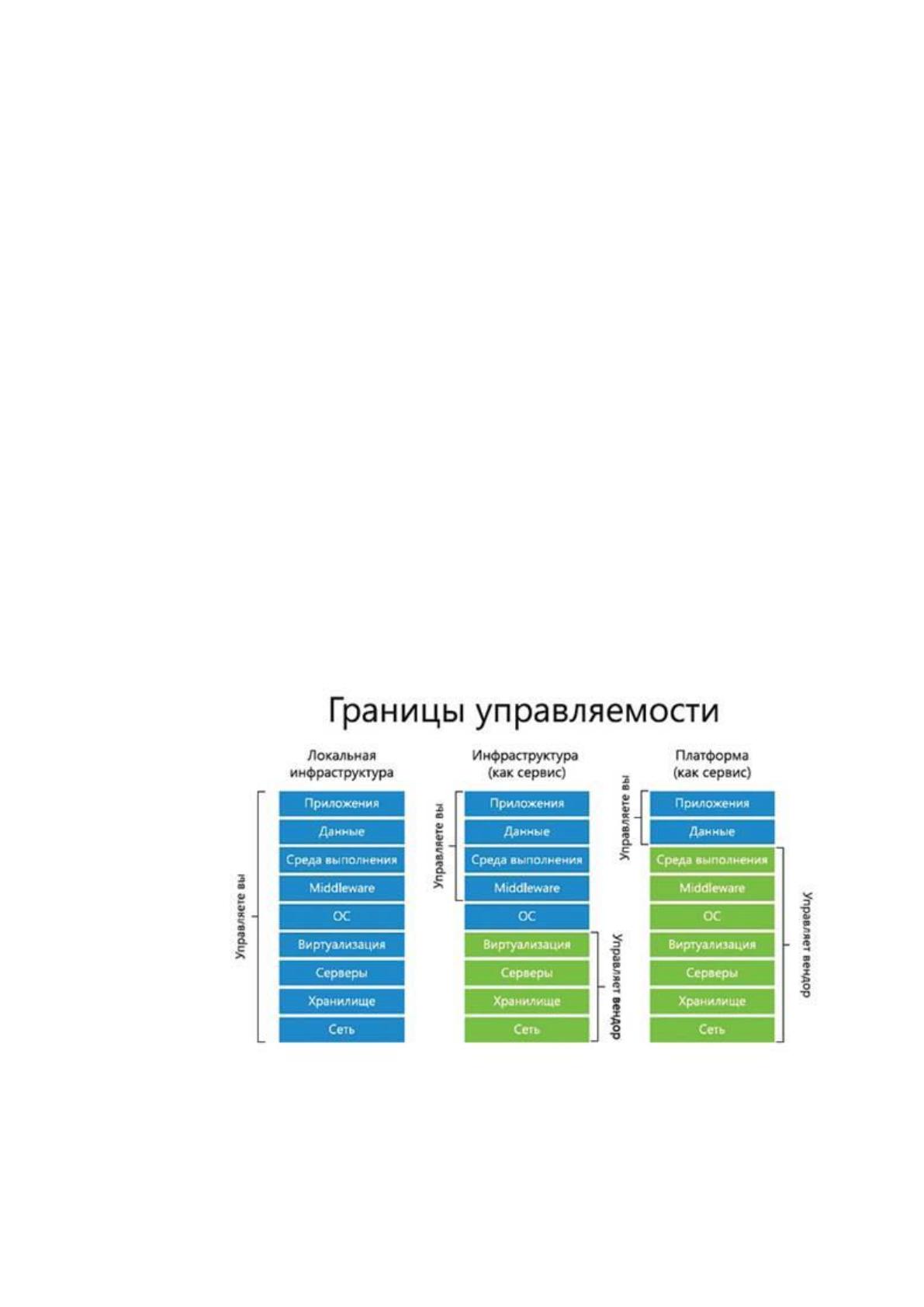

Рисунок 23 - Границы управляемости Microsoft Azure
41
В настоящее время существует множество поставщиков услуг
подобного рода. Разумеется, многие из тех сервисов, которые предоставляют
такие компании, как Rockspace, Amazon, Microsoft, можно развернуть
внутренне своими силами. Сравнение этого продукта с самостоятельным
развертыванием серверов позволяет выделить сильные стороны «облачных»
сервисов. Результаты сравнения представлены на рисунке 24

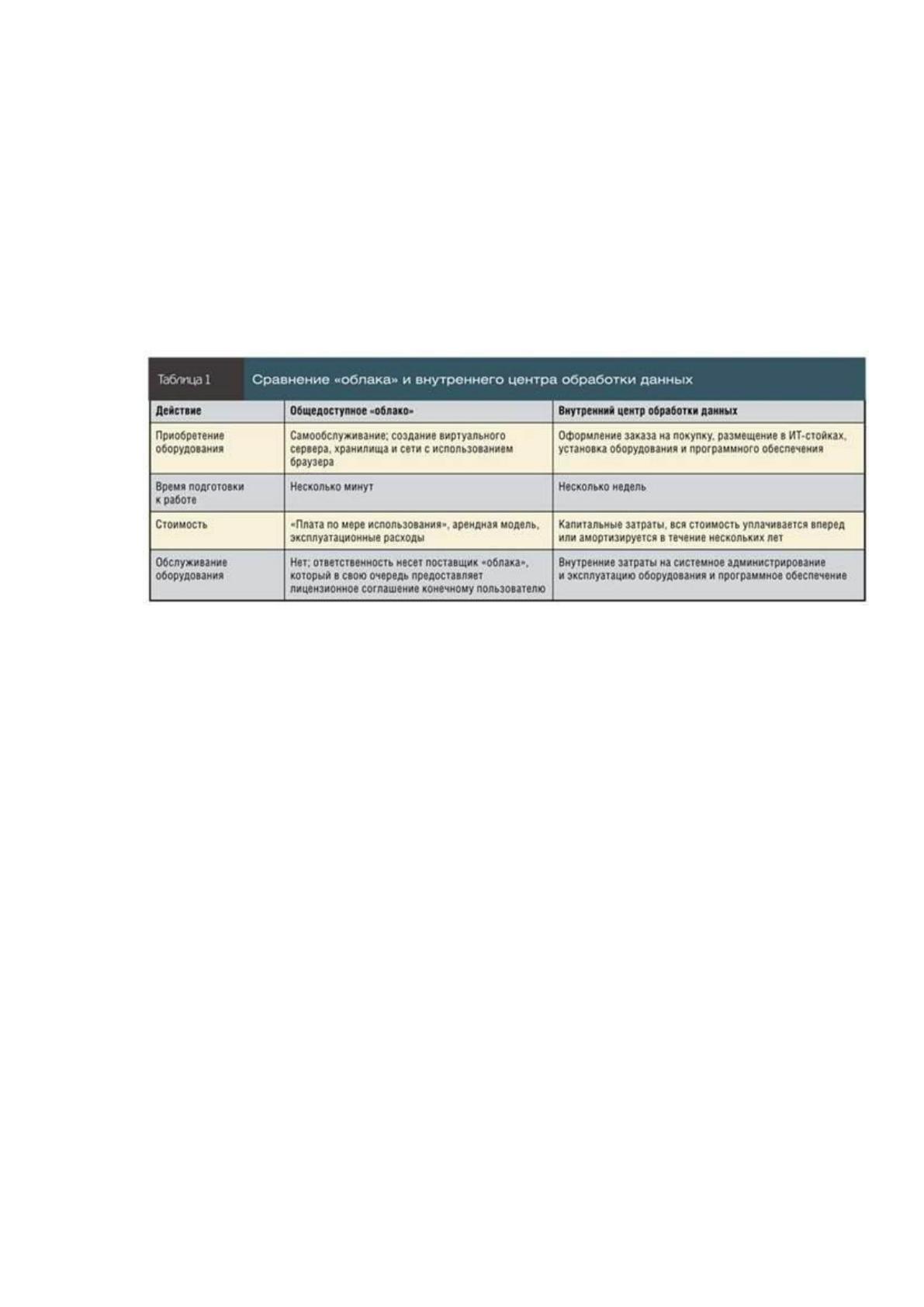

Рисунок 24 - Сравнение «облака» и внутреннего центра обработки
данных
Идея предоставления услуг «облачных» сервисов не нова и, разумеется,
в столь перспективную область направились не только Microsoft. На самом
деле, на сегодняшний день считается, что ведущее положение на рынке
инфраструктуры общедоступного «облака» занимает компания Amazon и ее
продукт Amazon Web Services. На рисунке 25 представлено сравнение двух
флагманов рынка облачных сервисов Microsoft Azure и Amazon Web Services
[39].
42

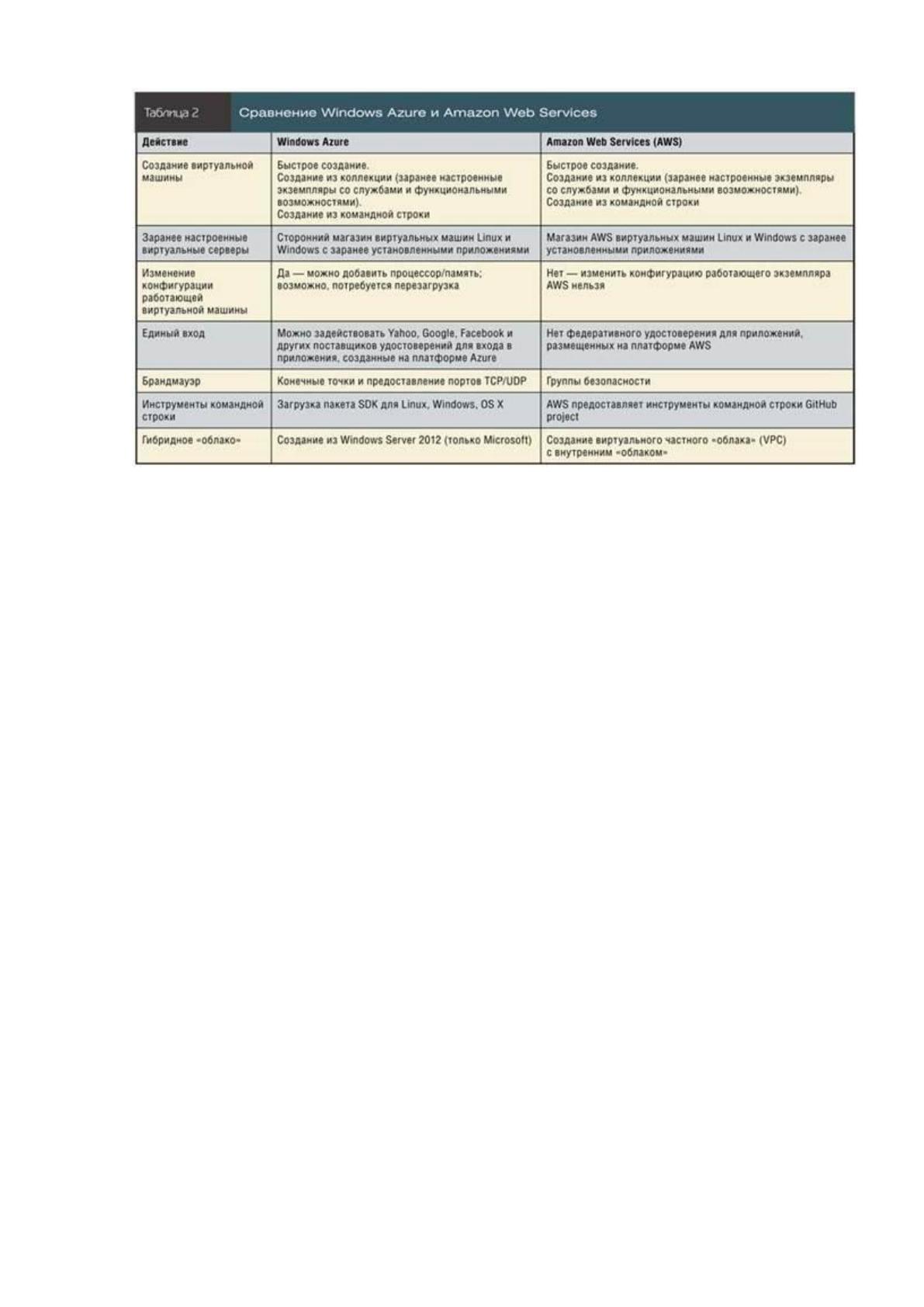

Рисунок 25 - Сравнение Windows Azure и Amazon Web Services
Windows Azure — мощный продукт для вычисления и разработки. Он
предоставляет широкий спектр услуг для бизнеса.
2.3. Планирование инфраструктуры организации в облаке
Задачей выпускной работы является анализ текущей локальной сети и
перевод части функций серверов в облако. Данная задача возникла на
предприятии по двум причинам:
1. Расширение организации, выход за пределы домашнего региона и
открытии дополнительных филиалов по другим регионам.
2. Смена офиса головного отделения и временное отсутствие
возможности полноценной работы серверов в прежнем режиме.
Рассмотрим роль информационных технологий в организации до
перевода в облако.
ООО «Cityparking» (Рисунок 26) компания занимающаяся установкой и
обслуживанием автоматических парковок, а также различных систем
антипарковки, видеонаблюдения и т.д.
43
Рисунок 26 - Логотип ООО «Cityparking»
Основные принципы работы компании ООО «Cityparking»:
качественно выполняемая работа;
использование только качественного оборудования и расходного
материала;
монтаж и обслуживание осуществляется профессиональным
инструментом;
работу выполняют только высококвалифицированные и опытные
специалисты;
уважительное обращение с клиентом на всех этапах работы – от
консультирования до постгарантийного обслуживания.
Головной офис с дополнительными отделениями на текущий момент
подключен через сеть Интернет. Логическая схема сети ООО «Cityparking»
показана на рисунке 27.
44

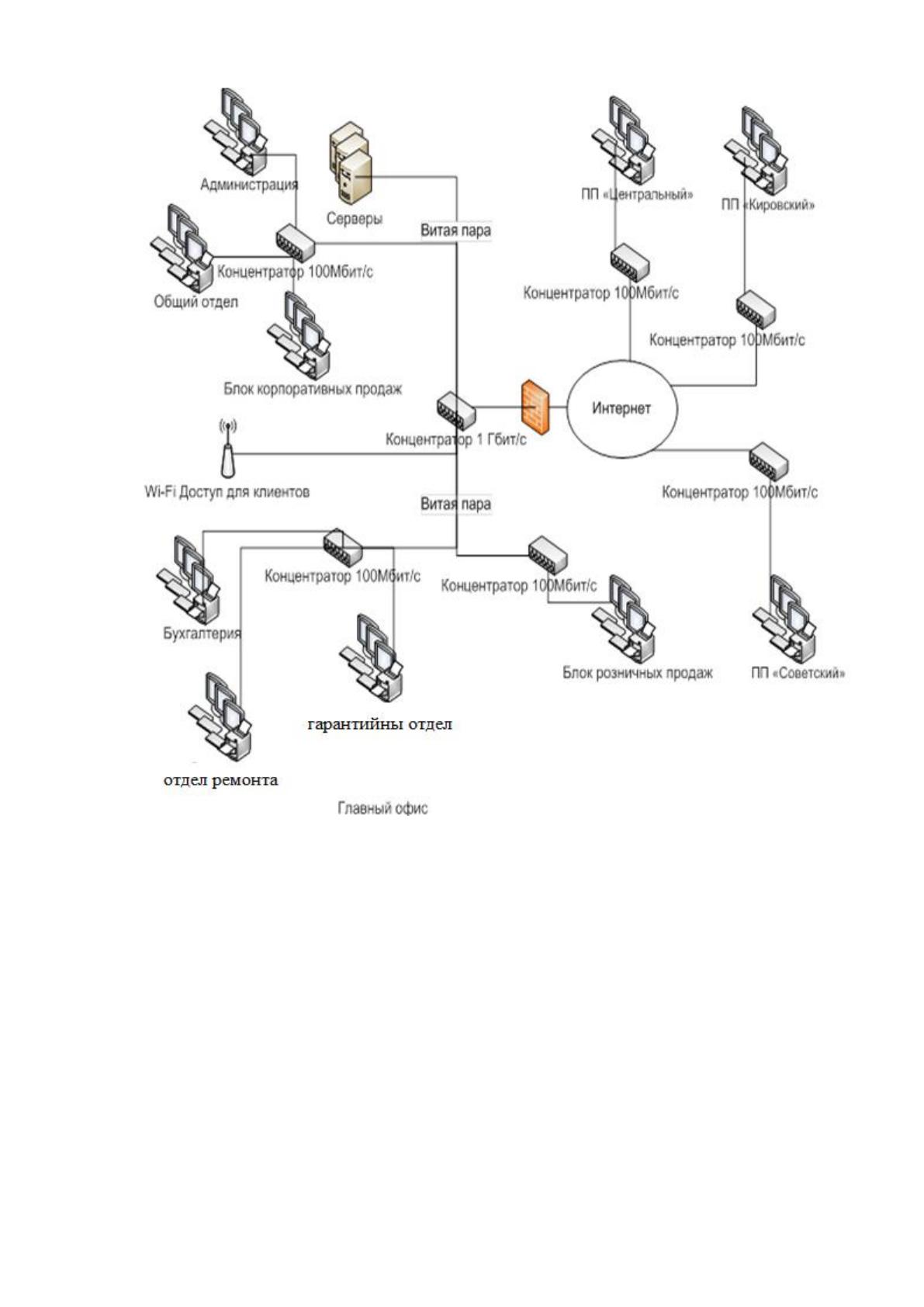

Рисунок 27 – Логическая схема сети ООО «Cityparking»
Как видно из схемы, в локальной сети ООО «Cityparking» использован
один концентратор 1 Гбит / с (8 портов 100 Мбит / с) и 6 концентраторов 100
Мбит / с (16 портов). Существует также точка доступа для подключения к
Интернету клиентов компании.
Для остальной сети используются коммутаторы: 3Сom 3С16750B 16
портов 100 Мбит / с для всех отделов главного офиса и 3Com 3C16700A 8
портов 100 Мбит / с для удаленных офисов. [40]
45
В качестве операционных систем на рабочих станциях используется
Windows 10. На сервере операционная система Windows Server 2016.
Но кроме операционной системы на предприятие используется и другое
общее и специальное программное обеспечение, вся информация о
программном и сетевом обеспечении представлена в таблице 9.
Таблица 9 - Программное обеспечение ООО «Cityparking»
Серверы на текущий момент времени находятся в специально
выделенной комнате – серверной. Серверы на предприятии имеют свои
собственные цели и функции. Соответствие между серверами и их
№
п/п
Система Назначение системы
1 Windows 10 Операционная система рабочих станций
2 Windows Server 2016 Операционная система серверов
3 Microsoft Office 2007
Набор офисных программ для работы с
текстом, таблицами, базами данных,
презентациями, почтой
4 RemotelyAnywhere
Программа удаленного доступа к
компьютерам
5 FineReader Система распознавания текста
6 Everest
Проверка информации по аппаратному
обеспечению компьютеров
8 Босс-кадровик Программа управления персоналом
9 AVIS Программа выдачи полисов ОМС
10 КонсультантПлюс Справочная правовая система
11 Ланокс Программа учета документов на предприятии
12
SAP ERP «Управление
финансами»
Автоматизированная система процессов
бухгалтерского и управленческого учета
13 Парус. Бухгалтерия
Автоматизированная система бухгалтерского
учета
46
назначениями представлено в таблице 11. В работе будет использовано 3
сервера.
Из таблицы 10 видно, что у сервера 1 значительно увеличен объем
жестких дисков до 1 Тб, т.к. он содержит в себе файловый сервер.
Таблица 10 - Назначение серверов
Из всего вышерассмотренного, а именно из текущего состояния
инфраструктуры предприятия и причин, из-за которых теперь необходимо
перевести предприятие в облако, далее рассмотрим установку виртуальной
машина с той же операционной системой, что была ранее установлена на
сервере Windows Server 2016, а также настройку хранилища данных.
Выводы по главе 2
1. Виртуализация во многом стала возможной благодаря увеличению
вычислительной мощности компьютерной техники и серверов.
Название сервера Назначение сервера ОС
Сервер 1 -
файловый сервер,
контроллер
домена
Хранение различных видов документов
и баз данных. Сохраняет настройки
учетной записи пользователя,
параметры безопасности, включая
процессы входа в систему,
аутентификацию.
Сервер 2 –
антивирус, Lotus
Notes, Вackupsrv,
WSUS, MS SQL
Server
Борьба с вирусными атаками.
Поддержка системы электронного
документооборота. Резервный сервер.
Обновления сервера для операционных
систем и продуктов Microsoft.
Поддержка управления реляционными
базами данных
Брандмауэр
Пересылка сообщений
Предоставление клиентам ресурсов
сети Интернет
Windows Server 2016
Сервер 3 –
Firewall, почтовый
сервер,
терминальный
