проверки проходили в рамках ГОСТ 34.602-92. По результатам испытаний
было сделано заключение, что внедряемая мультисервисная система
полностью соответствует предъявленным к ней требованиям.
Последним шагом по внедрению мультисервисной сети стало
экономическое обоснование всего проекта. Этим шагом были представлены
аргументы в пользу увеличения экономической эффективности всей
организации в целом. Сначала был произведен обоснованный выбор метода
расчёта экономической эффективности проекта. Представлены
экономические параметры и формулы их расчёта, на которые в дальнейшем
будет опираться обоснование экономической эффективности. Рассчитав и
наглядно продемонстрировав ожидаемый результат, было показано, что
данный проект крайне эффективен для организации. Полученный результат
позволит организации повысить свою прибыль, снизить затраты на
внутренние расходы, увеличив продуктивность и в целом соответствовать
современным стандартам.
Таким образом, завершая данную дипломную работу были достигнуты
следующие цели:
• Завершен анализ организации и её ИС на примере «Как есть»;
• Выбраны и обоснованы решения, по которым будет происходить
построение будущей мультисервисной сети;
• Разработан проект автоматизации, по которому был определён
будущий жизненный цикл сети и ожидаемые риски;
• Разработана структура функционального взаимодействия
будущей сети;
• Проведены предварительные испытания сети, до её внедрения;
• Проведён расчёт экономической эффективности будущей
мультисервисной сети и сроков её окупаемости;
78
Список использованной литературы
1. Базы данных. Практическое примечание СУБД SQL и NoSOL. Учебное
пособие / С.А. Мартишин, В.Л. Симонов, М.В. Храпченко. - М.: Форум,
Инфра-М, 2016. — 368 c
2. Безопасность и надежность технических систем. - М.: Университетская
книга, Логос, 2015. - 376 c.
3. Безопасность и управление доступом в информационных системах / А.В.
Васильков, И.А. Васильков. - М.: Форум, 2015. - 368 c.
4. ГОСТ 34.602-89 Информационная технология. Комплекс стандартов на
автоматизированные системы. Техническое задание на создание
автоматизированной системы.
5. Информационная безопасность и защита информации: Учебное пособие /
Ю.Ю. Громов, В.О. Драчев, О.Г. Иванова. — Ст. Оскол: ТНТ, 2017. — 384 c.
6. Математическая теория сбалансированного эффективного экономического
развития / Ю.К. Герасимов. - М.: Издательство МГУ, 2014. - 216 c.
7. Модели жизненного цикла. Учебное пособие. Д.Б. Берг, Е.А. Ульянова, П.В.
Добряк. 2014г. — 31с.
8. Некоторые вопросы управления затратами предприятия / Ю.И. Арутюнян,
Э.Е. Силаева / В сборнике: Наука в современном информационном обществе
Материалы XIII международной научно-практической конференции. н.-и. ц.
«Академический». North Charleston, SC, USA, 2017. С. 109-112.
9. Основы проектирования систем. Учебное пособие. Т.И. Алиев. 2015г.
10. Организация баз данных. П.В. Сенченко. 2015г.
11. Оценка экономической эффективности энергосбережения. Теория и
практика. - М.: Теплоэнергетик, 2015. - 400 c.
12. Пути повышения экономической эффективности реконструкции
промышленных предприятий: моногр. / Н.И. Будунова. - М.: Стройиздат, 2015.
- 208 c.
13. Справочник по проектированию электрических сетей. И.Г. Карапетян.
2012г
79
14. Теория организации. Учебное пособие. Л.С. Ружанская, А.А. Яшин, Ю.В.
Солдатова. 2015г. — 41с.
15. Технические средства информатизации: Учебное пособие / О.Б.
Лавровская. - М.: Academia, 2018. - 288 c.
16. Управление жизненным циклом информационных систем. Е.П.
Зараменских. 2017г.
80
Приложение 1
Таблица П1.1
Сравнение программных продуктов
Название
Контроль
сотруднико
в
Шифровани
е
Разграничени
е прав
Отчет
ы
Сканировани
е сети
Стоимост
ь руб
Поддержк
а
Гарда
Предприяти
е
Да
Нет
Да
Да
Да
350000
Да
Falcongaze
SecureTower
Да
Да
Да
Да
Да
360000
Да
Vistlun
Да
Да
Нет
Да
Да
400000
Да
MasterSoft
Нет
Да
Да
Да
Да
430000
Да
InfoWatch
Traffic
Monitor
Да
Нет
Да
Да
Да
380000
Да
Zecurion DLP
Да
Да
Да
Да
Да
520000
Да
Solar Dozor
Да
Нет
Да
Да
Да
412000
Да
81
Приложение 2
Таблица П2.1
Сравнение коммутаторов
Название
Кол-
во
портов
Пропускная
способность
Поддержка
протокола
802.1 и др.
Энергопотребление
Вт
Стоимость
руб
Совместимость
Коммутатор
D-link DGS-
1510-
52X/A2
48
1 Гбит/с
Да
33
37464
Полная
Коммутатор
D-link DGS-
1210-52/F1
48
1 Гбит/с
Да
33
21605
Полная
Коммутатор
D-link DGS-
1510-
52X/A1
48
1 Гбит/с
Да
33
35414
Полная
Коммутатор
D-link DGS-
3000-52L
48
1 Гбит/с
Да
33
36570
Полная
Коммутатор
D-link DGS-
1210-
52MP/F
48
1 Гбит/с
Нет
32
41400
Полная
Коммутатор
D-link DGS-
3000-52X
48
1 Гбит/с
Да
33
53928
Полная
Коммутатор
D-link DGS-
1510-52
48
1 Гбит/с
Да
33
51477
Полная
82
Приложение 3
Таблица П3.1
Разграничение прав доступа
Группа
пользователей
Доступ в
Internet
Доступ к
серверу
Доступ к
БД
Доступ к
модулям
безопасансоти
Доступ к
конфиденциальным
документам
Менеджеры по
работе с клиентами
Ограничен
Запрещен
Ограничен
Запрещен
Запрещен
HR-отдел
Без
ограничений
Запрещен
Ограничен
Запрещен
Запрещен
Отдел
безопаспастности
Ограничен
Ограничен
Без
ограничений
Без ограничений
Ограничен
IT-отдел
Без
ограничений
Без
ограничений
Без
ограничений
Без ограничений
Запрещен
Бухгалтерия
Ограничен
Запрещен
Ограничен
Запрещен
Ограничен
Директор
Ограничен
Запрещен
Ограничен
Запрещен
Без ограничений
83
Приложение 4
Головной отдел
Серверный отдел
HTTPS
Менеджеры по
работе с клиентами
Бухгалтерия
Коммутатор
Vlan 5
Отдел безопасности
Vlan 3
Коммутатор
HR Отдел Директора
IT Отдел
Vlan 4
Vlan 1
Vlan 2
Vlan 6
Сервер
Коммутатор
TCP/IP
Маршрутизатор
TCP/IP
TCP/IP
Маршрутизатор
TCP/IP
TCP/IP
TCP/IP
Коммутатор
ПК работников
HTTPS
TCP/IP

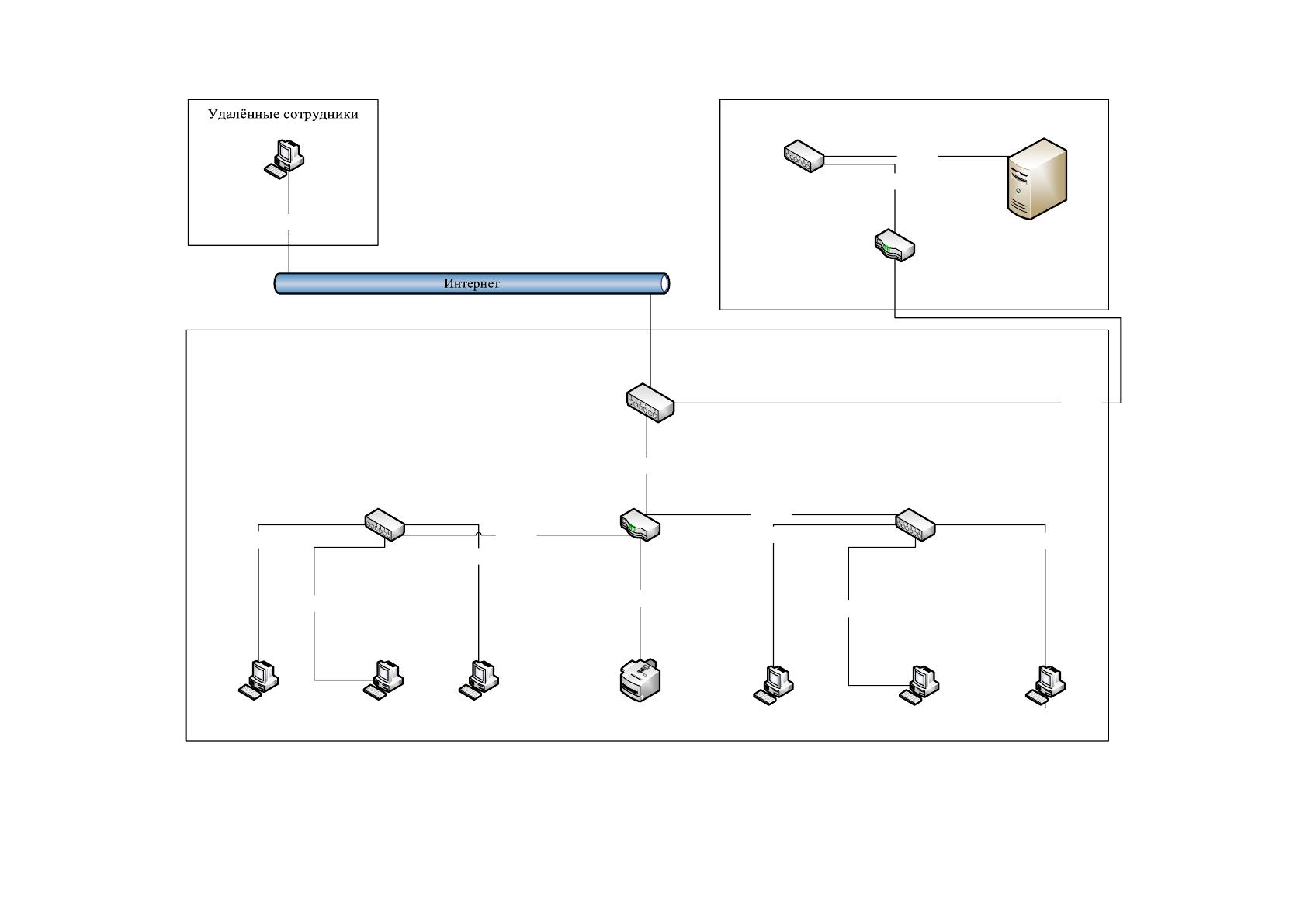

Рисунок П4.1 Функциональная схема планируемой сети
84
Приложение 5
Выбирая МФУ для организации, составим таблицу П5.1 в которой
приведем характеристики и цену нескольких устройств и сравним их.
Таблица П5.1
Выбор МФУ в организацию
Критерии
отбора
Samsung
SCX-3200
Canon i-
SENSYS
MF645Cx
Ricoh SP
C261SFNw
Xerox
WorkCentre
3025BI
Варианты
печати
Чёрно-белая,
цветная
Чёрно-
белая,
цветная
Чёрно-
белая
Чёрно-белая,
цветная
Формат
печати
А4
А4
А4
А4
Двусторонняя
печать
Да
Да
Да
Да
Максимальное
разрешение
печати
4800х4800 dpi
2400x2400
2400x600
1200x1200
Выработка в
месяц
30000 страниц
35000
страниц
15000
страниц
5000 страниц
Цена
15760 Руб
21700 Руб
15419 Руб
10989 Руб
Для организации будет выбран МФУ «Samsung SCX-3200» так как
данное устройство имеет среднюю цену из представленных на выбор, и
позволяет выводить на печать документы с высоким разрешением
относительно других устройств. Так же устройство имеет хорошую
выработку, что позволит реже менять расходные материалы.
Далее будет выбор ПК для сотрудников, здесь тоже удобней свести
данные в таблицу П5.2. Это позволит наглядно сравнить каждый
предложенный вариант.
85
Таблица П5.2
Выбор рабочего ПК в организацию
Критерии
отбора
Lenovo
V330-15IGM
ACER
Aspire XC-
830
CompYou
Office
W170
TopComp
WO
3535544
Частота
процессора
2,7 ГГц
2,7 ГГц
3,1 ГГц
2,41 ГГц
Оперативная
память
4Гб DDR4
4Гб DDR4
8ГБ DDR3
1Гб DDR3
Блок питания
700Вт
650Вт
750Вт
750Вт
Тип
накопителя
SSD
SSD
HDD
HDD
Объем
накопителя
128 Гб
128 Гб
500Гб
500Гб
Цена
18990 Руб
15990 Руб
22590 Руб
21000 Руб
Из таблицы становится видно, что по соотношению цена качество
оптимальным вариантом становится ПК «Acer Aspire XC-830». Среди всех
представленных моделей у него самое низкое потребление электропитания,
при этом ПК оснащен твердотельным накопителем SSD, данные накопители
набирают всё большую популярность из-за своей быстрой работы, что очень
важно при работе с большими объёмами данных.
Теперь необходимо выбрать маршрутизатор в мультисервисную сеть.
Так как ранее был выбран коммутатор «D-link DES 1026G» в таблице П2.1, то
на выбор представлены несколько моделей маршрутизаторов от
производителя D-link для большей совместимости системы в целом. Выбор
маршрутизатора проходил по нескольким критериям, которые сведены в
таблицу П5.3.
86
Таблица П5.3
Выбор маршрутизатора в организацию
Критерии
отбора
D-link DFL-
260E
D-link DFL
1600
D-link
DFL800
D-link DFL
860E
Количество
портов
5
5
8
8
Поддержка
протоколов
IEEE 802.1q
(VLAN)
IEEE 802.1q
(VLAN)
IEEE
802.1q
(VLAN)
IEEE 802.1q
(VLAN)
Скорость
передачи
От 100Мбит/с
От
100Мбит/с
От
100Мбит/с
От
100Мбит/с
Число VPN
туннелей
200
300
300
300
Цена
21180 Руб
Нет в
наличии
12990 Руб
27350 Руб
Из таблицы становится видно, что маршрутизатор «D-link DFL800»
удовлетворяет нашим требованиям по скорости передачи данных и по
количеству доступных портов подключения. Так же у него самая низкая цена
из предложенных вариантов.
Последним оборудованием для организации которое необходимо
выбрать это коммутатор для работы с внешней сетью Internet. Выбором
производителя коммутаторов будет являться компания Cisco. Данная
компания хорошо зарекомендовала себя на рынке больших IT компаний,
имеет решения под все нужды, которые могут потребоваться в организации, а
также у оборудования данного производителя высокий срок службы, что
позволит реже сталкиваться с техническими проблемами. В таблице П5.4
представлены коммутаторы Cisco которые были отобраны по нескольким
параметрам.
