разработка самого плана структурированной кабельной системой, в
котором будет определяться строение системы, условия и правила
её использования.
Конечно, план обязан предусматривать возможность
усовершенствования или усложнения структурированной кабельной системой
в дальнейшей перспективе, поскольку изначально предполагается, что
структурированной кабельной системой — это динамичная структура.
На стоимость структурированной кабельной системой влияет цена на:
оборудование, элементы системы, стоимость работ по установке, настройке и
монтажу. Хороший расчет бюджета должен быть обусловлен прежде всего
выбором утверждённой и согласованной схемы расположения сотрудников и
техники компании. Не сложно представить, что могут возникнуть
определённые сложности, если в начале определенное помещение
предполагалось как кабинет с небольшим количеством розеток и минимумом
персонала и техники, а итог — там была обустроена огромная бухгалтерия с
большим количеством оргтехники, требующей сложного подключения и
настройки.
После проведения всех расчетов и определения общей стоимости
выполняется монтаж структурированной кабельной системы, который
основан на плановой документации. Состоит он из ряда последовательных
мероприятий:
создания центра коммутирования;
установка электрических щитов;
монтаж кабель-каналов;
установка точек доступа;
установка розеток;
укладка кабелей в каналах.
66
2.2.3 Окончательная спецификация оборудования
структурированной кабельной системой
При монтажах структурированной кабельной системой происходит в
соответствии с утверждённым Заказчиком планом структурированной
кабельной системой и закупки необходимого оборудование производится
монтаж структурированной кабельной системой:
организация коммутационного центра;
установка электрических щитов;
монтаж кабельных каналов;
размещение точек доступа;
установка розеток;
прокладка кабелей.
2.3 Аппаратное обеспечение задачи
Все составные части аппаратного обеспечения предприятия хранятся в
отдельной серверной комнате, оборудованной в соответствии со
общепринятыми стандартами: влажность в помещении, площадь и высота
оборудованной комнаты. В серверной хранятся две стойки, также
соответствующие стандартам: высота и ширина стойки, крепежные отверстия.
В двух стойках находятся:
1) 5 серверов модели IBM System x3550 на базе процессора Intel Xeon
E5-2600, обеспечивающих безотказную работу информационной системы;
2) межсетевой экран Cisco ASA 5500, обеспечивающий выход во
внешнюю сеть и фильтрацию пакетов, проходящих во внутреннюю сеть
(проверка на спам, вирусы);
3) 4 коммутатора: 2 из них это коммутаторы модели D-Link DES-3200-
52, объединяющие все подсети и отдельные узлы в единую сеть, 2 из них -
67
коммутаторы модели D-Link DGS-1016D для объединения нескольких узлов в
подсети;
4) система хранения данных (СХД) марки Qnap TS-651, имеющая
собственное дисковое пространство для хранения объема данных серверами
информационной системы.
2.3.1 Общие положения
Положения о техническом, аппаратном обеспечении в это разделе
подразумевает все правила, особенности их использования в работе, так как
это понадобится при применении их во время установки локальной сети.
Для проведения локальной сети также необходимо взять у своего
провайдера IP-адреса, он присваивается почти всеми крупными провайдерами,
которые работают с юридическими лицами.
2.3.2 Схема IP-адресации и распределение VLAN
Итак, для того, чтобы построить схему распределения VLAN на
предприятии, нам нужно начать с характеристики офисного помещения где
нужно провести локальные сети.
Наше предприятие «Профи Люди», на примере которого мы будем
разрабатывать данную схему, находится в арендуемом офисном помещении,
расположенном на втором этаже трехэтажного здания, всего имеет четыре
кабинета под данную организацию.
Данное офисное помещение обслуживают несколько провайдеров,
готовых предоставлять IP-адреса, Goodline, Ростелеком и МТС.
Мы остановимся в разработки схему, сотрудничая с Goodline, так как
на сегодняшний день данный провайдер наиболее славится хорошим
качеством работы и минимальными сбоями в системе.
68
Есть четыре отдела: отдел руководителя, юридический отдел,
инженерный отдел, отдел бухгалтерии, из них доступ друг к другу имеют два
отдела: отдел бухгалтерии и отдел руководителя.
Нам нужно обеспечить доступ руководителя к остальным отделам.
Прикинув количество пользователей, необходимые интерфейсы,
каналы связи, вы готовите схему сети и IP-план.
При планировании сети следует стараться придерживаться
иерархической модели сети, которая имеет много достоинств по сравнению с
“плоской сетью”:
упрощается понимание организации сети;
модель подразумевает модульность, что означает простоту
наращивания мощностей именно там, где необходимо;
легче найти и изолировать проблему;
повышенная отказоустойчивость за счет дублирования устройств
и/или соединений;
распределение функций по обеспечению работоспособности сети
по различным устройствам.
Согласно этой модели, сеть разбивается на три логических уровня: ядро
сети (Core layer: высокопроизводительные устройства, главное назначение —
быстрый транспорт), уровень распространения (Distribution layer:
обеспечивает применение политик безопасности, QoS, агрегацию и
маршрутизацию в VLAN, определяет широковещательные домены), и уровень
доступа (Access-layer: как правило, L2 свитчи, назначение: подключение
конечных устройств, маркирование трафика для QoS, защита от колец в сети
(STP) и широковещательных штормов, обеспечение питания для PoE
устройств).
69

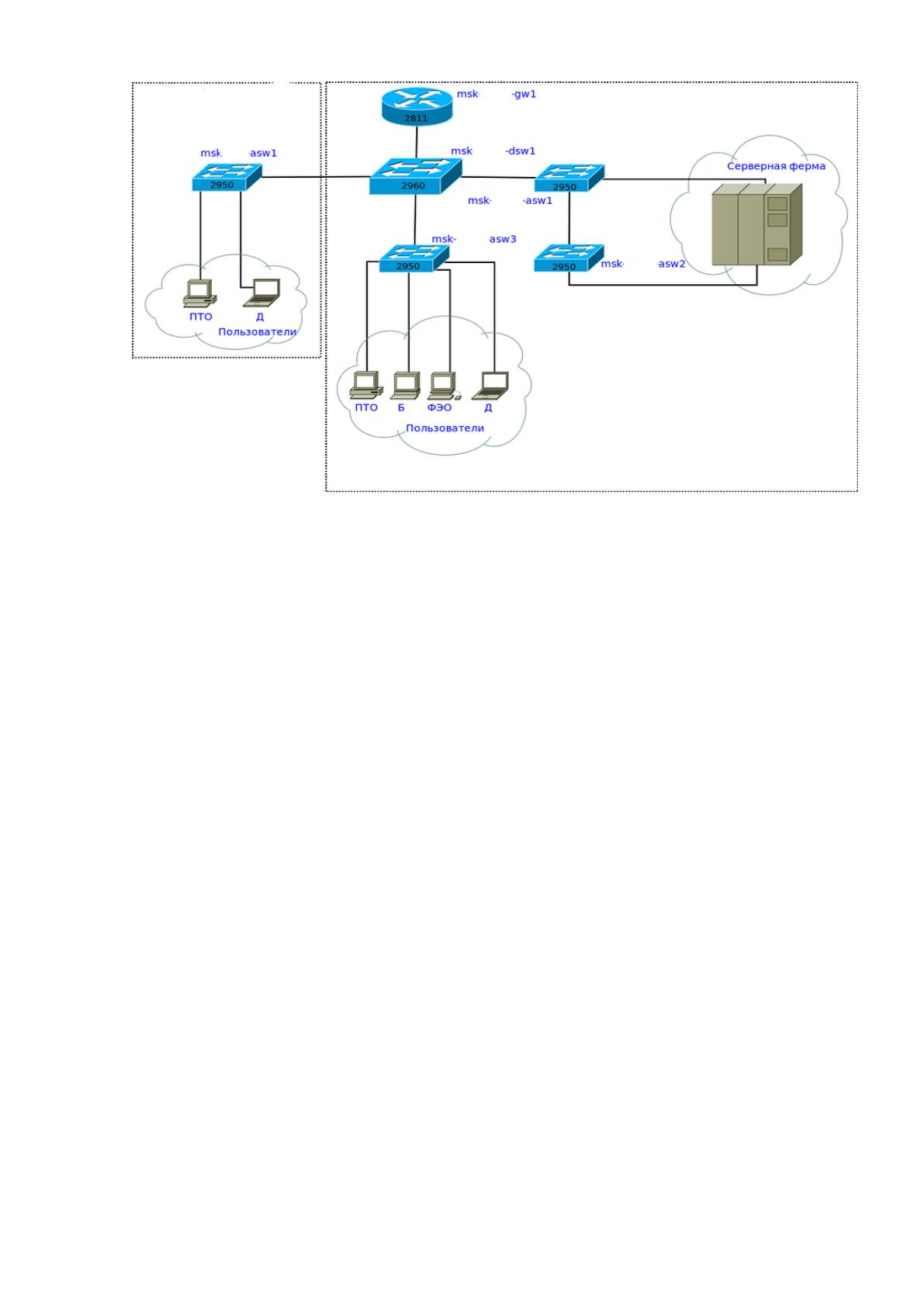

Рис. 8 примерная схема плана
По данной схеме мы разрабатываем план протягивания сети и
обеспечиваем доступ одного отдела к другим филиалам и отделам.
На представленной схеме ядром (Core) будет маршрутизатор 2811,
коммутатор 2960 отнесём к уровню распространения (Distribution), поскольку
на нём агрегируются все VLAN в общий транк. Коммутаторы 2950 будут
устройствами доступа (Access). К ним будут подключаться конечные
пользователи, офисная техника, сервера.
2.3.3 Последняя миля и связь с ТфОП
Разберемся что такое последняя миля. Данный термин используется в
основном специалистами из отрасли связи.
Последняя миля- это канал, соединяющий конечное оборудование с
узлом доступа провайдера.
70
Обычно каналы связи делаются по системе ТФОП. Средства при
которых происходит подключение сети считаются средствами последней
мили. Они включают в себя:
кабельные системы;
аппаратные средства;
беспроводные средства.
Процесс присоединения всех клиентских баз в одну систему, одна из
самых трудных задач администрации системы. И также очень затратная часть
работы.
ТФОП- множество небольших сетей, объединенных в одно целое.
При его появлении вышел стандарт ISDN - который позволил
превратить сеть общего пользования в сеть передачи цифровой информации с
коммутацией каналов.
Далее появились:
xDSL — замена ISDN, тоже на старой меди.
Оптоволоконные технологии
Беспроводные системы.
Структура ТФОП:
71

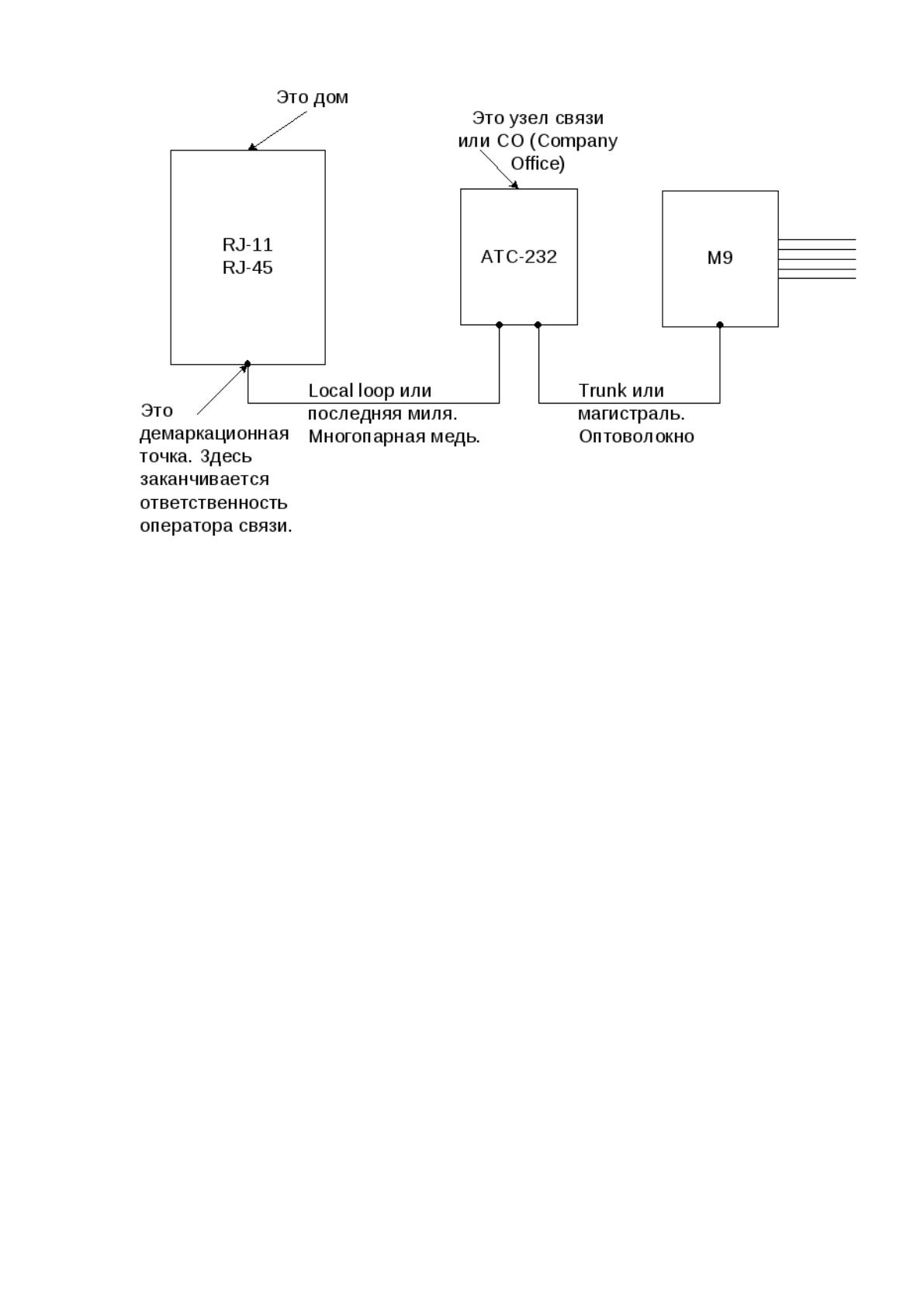

Рис. 9 структура ТФОП
Узлы связи оператора между собой соединяются определенными
магистралями-trunk.
Узел связи оператора — АТС, там ставится специализированная
аппаратура для передачи данных.
Последняя миля — некий кусок от АТС до дома (local loop).
Могу присоединиться к тому оператору, который есть на ближайших
станциях. Выбор оператора легко ограничивается.
Последнюю милю тянуть куда угодно не можем, т.к. очень трудно и
накладно.
На узлах связи оператора стоит коммутационная аппаратура, которая
организует канал между узлом оператора связи и нашей сетью. Существует
много маршрутов для организации канала, чтобы передать данные дальше.
Опознавание этих маршрутов — вопрос оператора связи, его роутера и его
системы.
72
Чтобы по каналу связи больше передать, ставят мультиплексоры
(MUX) — несколько медленных каналов сливать в один быстрый, или
несколько узких в один широкополосный.
2.3.4 Расчет основных технических характеристик сети
Для расчета основных характеристик сети, нужно сначала определить,
что это за основные характеристики
1. Производительность,
2. Надежность,
3. Безопасность,
4. Расширяемость,
5. Масштабируемость,
6. Прозрачность,
7. Управляемость,
8. Совместимость.
Также существуют основные характеристики производительности
сети, которые также нужно брать в учет: время реакции, скорость передачи
трафика, пропускная способность, задержка передачи и вариация задержки
передачи.
Для расчета пропускной способности нам нужно взять в расчет
взаимосвязь между возможной пропускной способностью и полосой
пропускания канала связи.
C= Blog2 (1+Ps\Pn)
Формула для расчета пропускной способности, где:
С- максимально возможная пропускная способность,
В- ширина полосы пропускания,
Ps\Pn- соотношение существующего сигнала к шуму.
73
Итак, для нашего примера рассчитаем пропускную способность
информационной сети на предприятии с несколькими филиалами «Профи
Люди»:
Вlog= 7.1 кГц
Ps\Pn= 40 Дб
С = 7.1*2(1+40) = 582.2
Рассчитав пропускную способность, мы увеличим лишь один спектр
инфосети - производительность.
Расчет надежности не маловажный этап. На начальных этапах
разработки информационной сети рассчитывают показатели надежности. Этот
расчет представлен несколькими элементами на рисунке ниже:

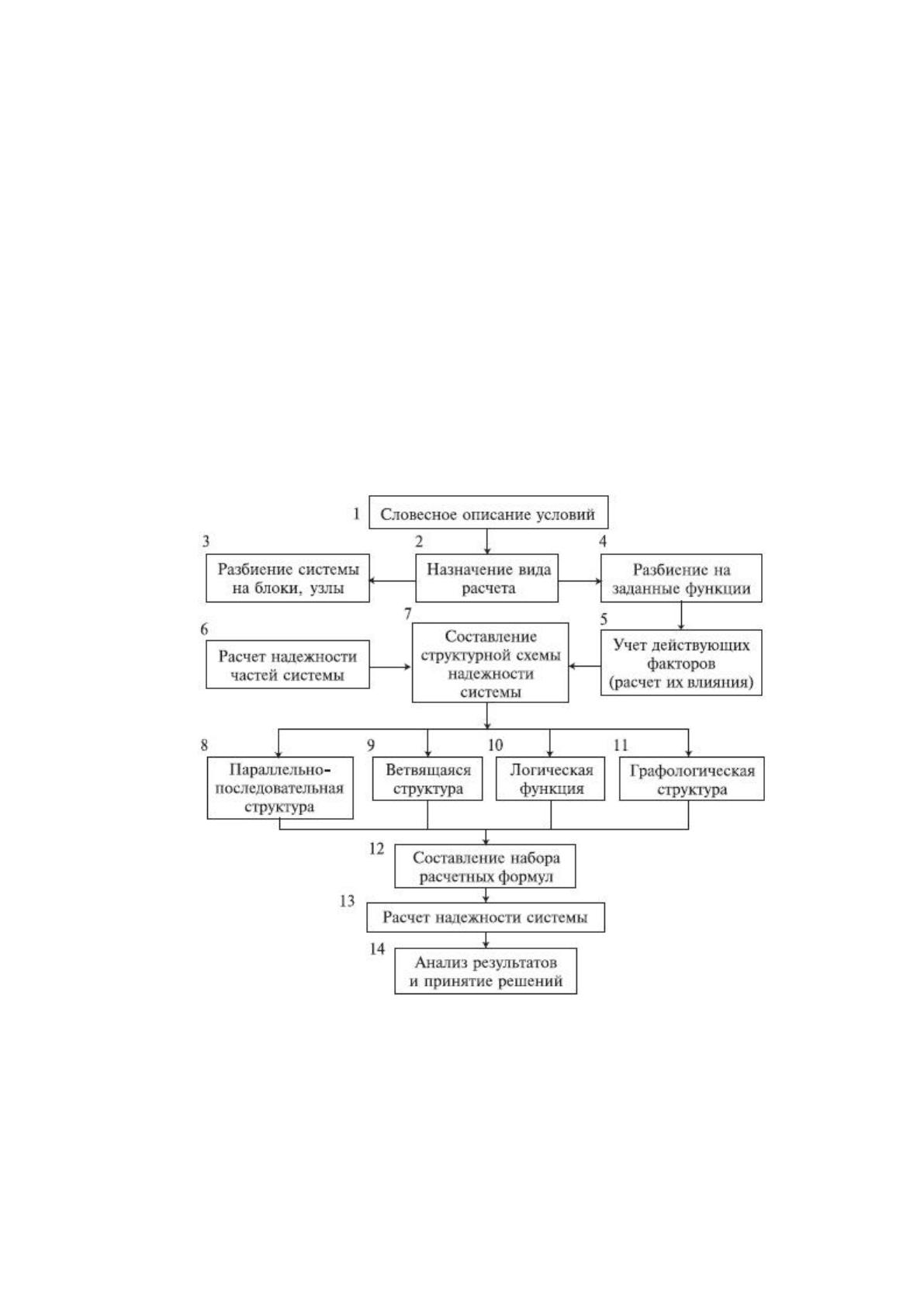

Рис. 9 элементы расчета надежности инфосети
Поставим вопрос: какой надежностью Р должен обладать отдельный
элемент для того, чтобы система, составленная из n таких элементов, обладала
заданной надежностью Р?
74
Р=
По данной формуле определяется надежность элемента, которая в
последствии складывается по отдельности и рассчитывает общую надежность.
2.5. Организация сети с географически разнесенными филиалами
Оптимизация бизнес-процессов, повышение производительности, а
также совершенствование сети цепочки создания прибыли являются важными
условиями достижения победы в мировой конкурентной борьбе. Для
достижения этой цели предприятия делают ставку на распространение и
улучшение процессов коммуникации, а решающим фактором становится
наличие интеллектуальной сети между филиалами.
Как говорилось выше в основной части моей исследовательской
работе, наше предприятие имеет 4 филиала, для общего доступа к работе
филиалов нам требуется разработать локальную сеть.
Сеть мы будем строить со смешанной топологией, как решили раннее,
так более удобно и позволит обеспечить более качественную работу филиалов
в информационной системе.

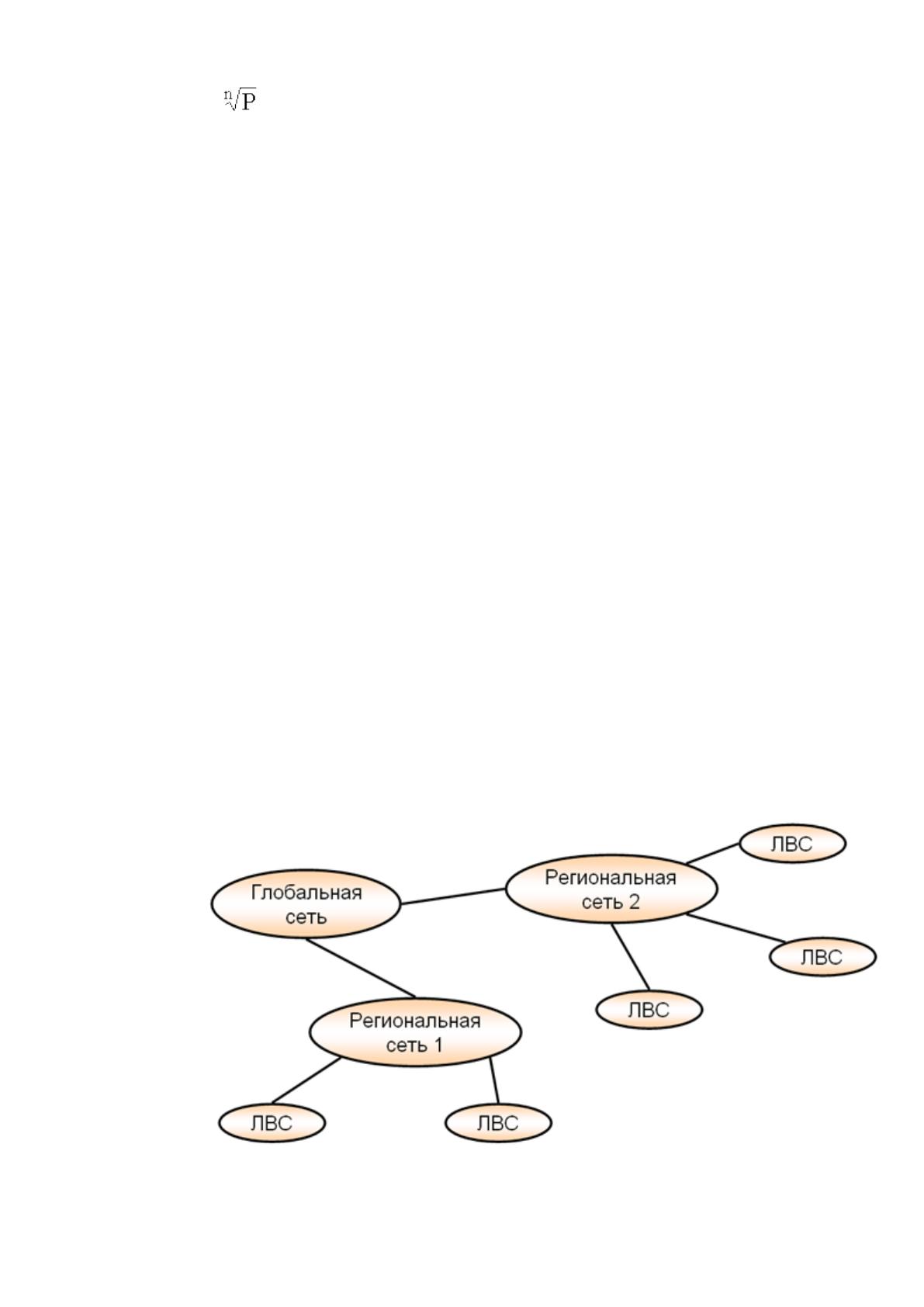

Рис. 10 сеть со смешанной топологией в филиалах
