57
относиться при этом к одной виртуальной сети, как изображено на рисунке
2.5.

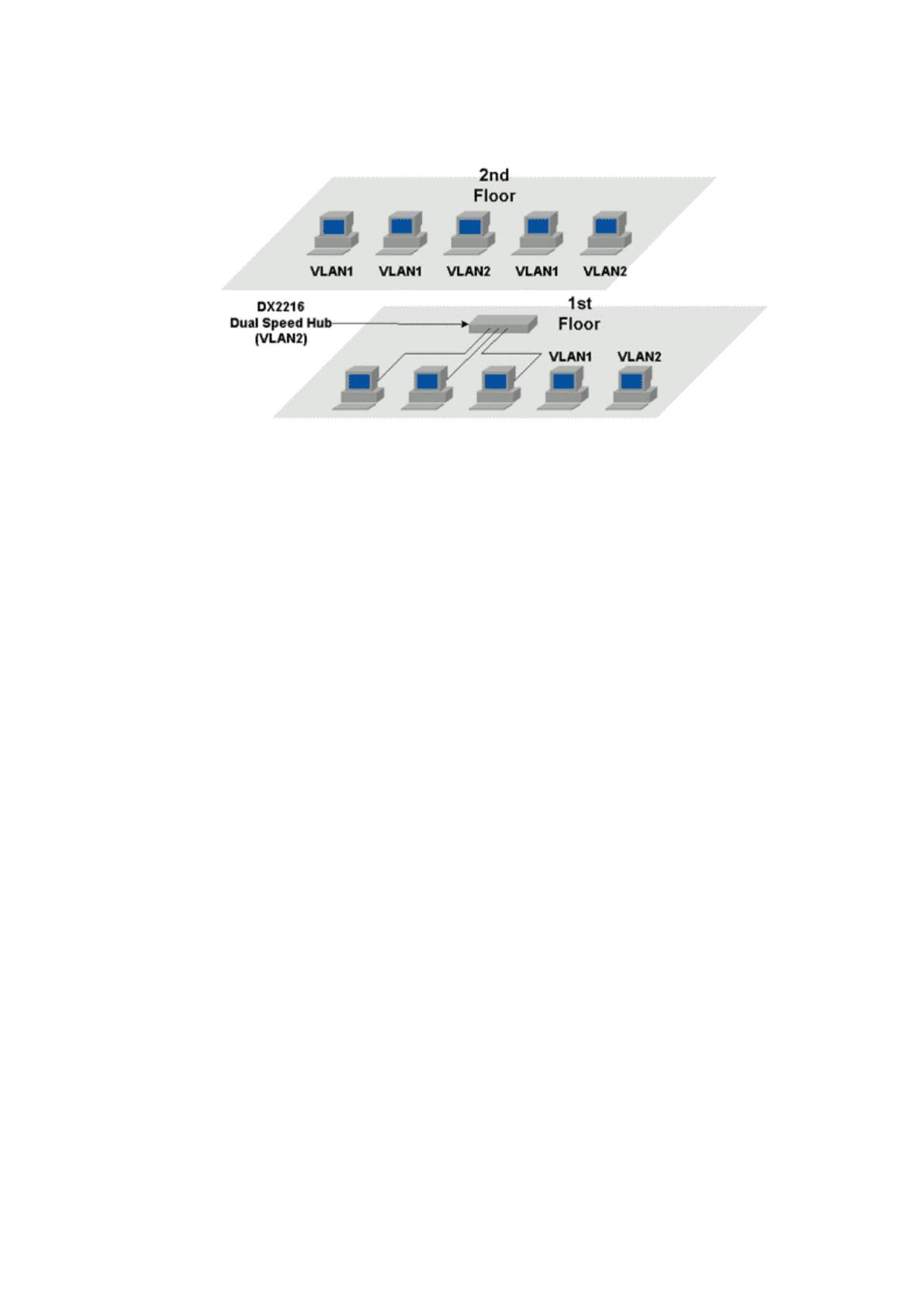

Рисунок 2.5 - Концепция свободных границ
На рисунке 2.5 представлена сеть, которая расположена на двух разных
этажах помещения. На 2-м этаже все пять рабочих мест подсоединены
непосредственно к Ethernet-коммутатору (private port switching). Три рабочих
места на первом этаже подсоединены к двухскоростному концентратору
DX2216, а 2 остальных рабочих места подсоединены непосредственно к
портам коммутатора, аналогично как на втором этаже. Коммутируемый порт,
посредством которого каскадируется концентратор DX2216 предопределен к
VLAN2, значит, все 3 компьютера, которые подключены к DS2216
принадлежат VLAN2. Рабочие станции, которые подключены к
двухскоростному концентратору DX2216 обязаны быть физически близко
расположены друг к другу и относиться к одному отделу или рабочей группе.
Впрочем, рабочие места, которые подсоединены к одному и тому самому
коммутатору с поддержкой VLAN не должны в обязательном порядке
принадлежать одному отделу или рабочей группе. А рабочие станции,
которые подключены к разным коммутаторам, и не связаны физическим
местоположением могут относиться к одному департаменту или рабочей
группе и принимать участие в одном домене широковещания [18].
4. Безопасность и разделение доступа к сетевым ресурсам.
58
Большинством управляемых коммутаторов (к примеру, SGX3224/PLUS
и SXP1216/24WM компании Compex) позволяется одному коммутируемому
порту обладать членством в некотором количестве VLAN. К примеру, порт 5
коммутатора одновременно может принадлежать VLAN3, VLAN2 и VLAN1,
и принимать участие в широковещании всех 3-х виртуальных сетей.
Вследствие такой возможности сервер, который подключен к порту 5
способен обеспечить рабочим станциям доступ во всех з-х сетях. Впрочем,
доступ к серверам одного отделения, которые подключены к портам,
имеющим членство в одной VLAN будет возможным исключительно в
пределах соответственной VLAN.

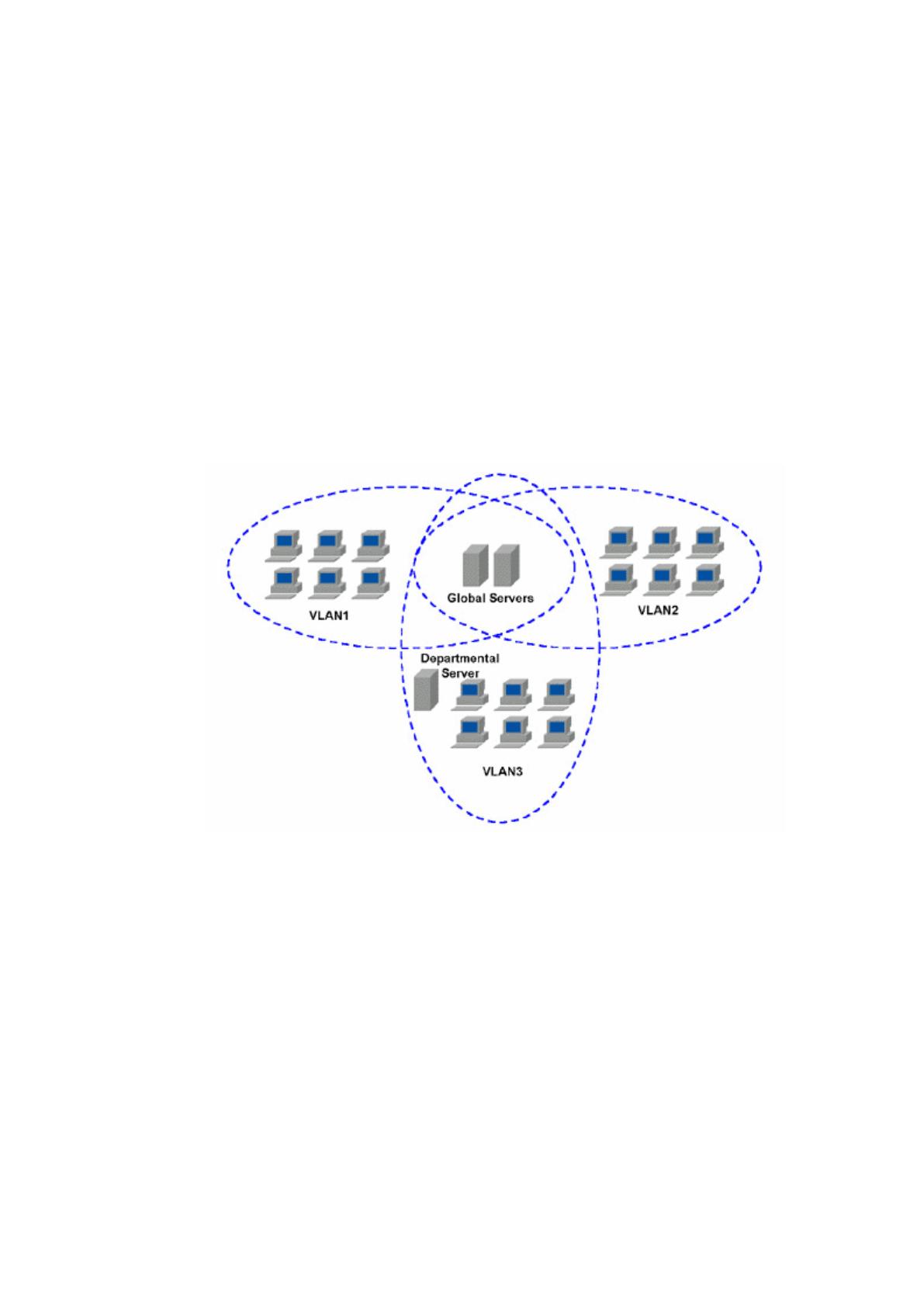

Рисунок 2.6 - Использование ВЛС для доступа к глобальному общему
(общему) серверу предприятия
5. Снижение затрат в процессе перемещения сотрудников.
Допустим, что существует необходимость в перемещении рабочих мест
сотрудников из разных отделов в границах компании, либо изменении
физического местоположения определенного отдела. Используя теговое
VLAN (IEEE 802.1Q) с непосредственным подсоединением к
коммутируемым портам, в цену перемещения будет включаться
исключительно физическое перемещение рабочих мест сотрудников,
59
поскольку идентификаторы ID членства VLAN подлежат переносу совместно
с рабочими станциями сети. Необходимость реконструкции соединений на
имеющихся коммутаторах Ethernet отсутствует [17].
2.2 Техническое обеспечение задачи
2.2.1 Кабельная структура и её описание
Кабельная структура СКС представлена в приложении А.
Основная цель проекта – оснащение объекта структурированной
кабельной системой.
В данном проекте на основе СКС должна быть реализованы локальная
сеть в защищенном исполнении, предназначенная для обеспечения персонала
офисов возможностью передачи и защиты данных.
Топологии и технологии сетей были рассмотрены и выбраны в первой
главе работы.
Общее количество монтируемых портов СКС – 334.
Каждое рабочее место должно быть оборудовано однопортовой
телекоммуникационной розеткой категории 5е, для обеспечения
подключения ПЭВМ , большинство сотрудников контакт центра не имеют
стационарного телефонного аппарата а используют специальные
программный комплекс БИС АРМ оператора где телефония реализована на
программном уровне, вспомогательные сотрудники офиса используют IP
телефоны Cisco с возможностью подключения в режиме моста. Запас кабеля
для розеток рабочего места – 1 м (петля). Розетки расположить на уровне 0,3
м от уровня пола. Компьютерные и телефонные розетки подключить к патч-
панелям кабелем UTP категории 5е.
Для размещения оконечного оборудования СКС и активного
оборудования ЛВС необходимо предусмотреть установку
телекоммуникационного шкафа требуемой емкости в предусмотренном
помещении. Для подключения удаленных рабочих мест пользователей
(свыше 90 м) необходимо использовать промежуточные
60
телекоммуникационные шкафы.
Все кабельные проводки на рабочих местах выполнить скрытно.
Использовать встроенные телекоммуникационные розетки. Коннекторы
телекоммуникационных розеток должны быть надежно закреплены на
рабочих местах.
Коммутационное оборудование должно быть защищено от
механических повреждений, влияния повышенных уровней влажности и
других коррозирующих веществ.
При выполнении работ должны маркироваться все элементы кабельных
соединений. Маркировка должна наноситься в доступном для наблюдения
месте и позволять идентифицировать данные согласно документации.
Для обеспечения выхода в Интернет по ЛВС к зданию подведено
одномодовое оптоволокно. Кабельный ввод в здание осуществлен в
помещение серверной на втором этаже.
Проект должен включать следующие компоненты:
- схема организации связи;
- поэтажные схемы здания (нанесение всех портов и их маркировка,
расположение серверных комнат, расположение шкафов в серверных
комнатах, монтажные схемы прокладки трасс электрических кабелей);
- описание телекоммуникационных шкафов;
- пояснительная записка (описание СКС, используемые стандарты,
применяемые материалы, топология).
2.2.2 Расчет структурированной кабельной системы
Расчет кабеля СКС представлено в приложении Г.
СКС представляет собой иерархическую кабельную систему и
включает в себя следующие подсистемы:
- подсистема рабочего места;
- горизонтальная подсистема;
61
- вертикальная подсистема;
- подсистема кабелей оборудования;
- административная подсистема.
Подсистема рабочего места
Основной задачей этой стадии проектирования является разработка
плана расположения информационных розеток кабельной системы, а также
определение типа и количества оконечных шнуров, адаптеров, переходников
и других аналогичных элементов.
Места установки розеток отмечаются на планах этажей здания. Каждое
рабочее место оборудуется двумя абонентскими портами типа RJ45
категории 5е, которые могут использоваться как для подключения
компьютеров, так и для подключения телефонных аппаратов.
Количество рабочих мест в офисных помещениях взято из расчета 6 м
2
на одно рабочее место. В технических помещениях для установки
телекоммуникационных шкафов располагается два рабочих места.
Информационные розетки в помещениях устанавливаются на уровне 0,3 м от
уровня пола.
Для подключения компьютерного оборудования к СКС рабочие места
комплектуются коммутационными четырехпарными коммутационными
шнурами категории 5е типа RJ45-RJ45 длиной 3 м. Оконечные шнуры для
подключения телефонных и факсимильных аппаратов к информационным
розеткам обычно входят в комплект их поставки. Поэтому они не
учитываются в проекте.
Горизонтальная подсистема
Процесс проектирования горизонтальной подсистемы начинается с
привязки отдельных рабочих мест к кроссовым. В данной работе выделено
одно техническое помещение, выделенное под аппаратную – это шахта для
прохождения коммуникаций площадью 6,39 м
2
.
Горизонтальная подсистема соединяет подсистему рабочего места с
вертикальной подсистемой посредством кабеля типа «неэкранированная
62
витая пара» (UTP) категории 5е. Кабели типа UTP с одной стороны
разводятся на внутренние клеммы разъемов розеток рабочих мест, с другой –
на внутренние клеммы коммутационных патч-панелей. Разводка (цветовая
маркировка) концов проводов кабеля UTP в соединениях представлена на
рисунке 10.
Требуемое количество кабеля рассчитывается с использованием метода
суммирования, который заключается в подсчете длины трассы каждого
горизонтального кабеля с последующим сложением этих длин. К
полученному результату добавляется технологический запас величиной не
более 10% (К
s
=1,1), а также запас для выполнения разделки в розетках и на
кроссовых панелях (Х=Х
1
+Х
2
=9,3 м, где Х
1
=0,3 м со стороны рабочего места,
Х
2
=9 м со стороны кроссовой, численно равен расстоянию от точки входа
горизонтальных кабелей в помещение кроссовой до самого дальнего
коммутационного элемента).
Вертикальная подсистема
Кабели вертикальной подсистемы (подсистемы внутренних
магистралей) связывают между собой помещения кроссовых и аппаратную.
На этапе проектирования магистралей кабельной системы решаются
следующие основные задачи:
- выбор типа и категории кабелей;
- расчет емкости и количества магистрального кабеля.
В данном проекте вертикальная подсистема состоит из электрического
кабеля типа «неэкранированная витая пара» UTP категории 5е.
Используя известные значения высоты этажей (4 м) и запаса для
разделки кабеля (3 м с каждого конца) с учетом того, что вертикальный стояк
проходит непосредственно через помещения кроссовых и аппаратной,
рассчитываются длины трасс магистральных кабелей.
Итак, для создания вертикальной подсистемы необходимо 12 м кабеля
UTP категории 5е.
Подсистема кабелей оборудования
63
Под кабелями оборудования в данном случае понимаются оконечные и
монтажные шнуры и кабели, с помощью которых к СКС подключается
активное сетевое оборудование, установленное в помещениях кроссовых и
аппаратных. В процессе проектирования данной подсистемы осуществляется
выбор:
- метода подключения сетевого оборудования к кабельной системе;
- типа и категории кабелей оборудования.
Также производится расчет количества этих элементов.
Активное сетевое оборудование подключается к кабельной системе
способом коммутационного соединения (interconnect). При таком соединении
сетевое и коммутационное оборудование располагаются рядом друг с
другом. Каналы передачи информации образуются непосредственным
соединением между разъемами на корпусе сетевого оборудования и
разъемами коммутационного оборудования с помощью соединительных
шнуров соответствующего типа.
2.2.3 Окончательная спецификация оборудования СКС
Размещения оборудования в телекоммуникационном шкафу
представлено в приложении Б.
Административная подсистема предназначена для администрирования
СКС.
В помещении аппаратной устанавливается телекоммуникационному
шкафу высотой для размещения кроссового и активного сетевого
оборудования.
Перечень оборудования, установленного в телекоммуникационные
шкафы технических помещений, представлен в таблице 2.2.
Схемы расположения оборудования в телекоммуникационных шкафах
представлены на структурной схеме СКС (см. приложения). Таблицы
разводки абонентских патч-панелей представлены в приложении.
64
СКС построена по принципу многоточечного администрирования.
Основным признаком этого является необходимость выполнения
переключения минимум двух шнуров в общем случае изменения
конфигурации. Использование данного принципа гарантирует наибольшую
гибкость управления и возможность адаптации СКС для поддержки новых
приложений.
Таблица 2.2
Перечень оборудования телекоммуникационного шкафа
Наименование
телекомму-
никационного
шкафа
Оборудование
Количество,
шт.
А1
- Патч-панель 19", 1U, 24 портов, категория 5е,
T568A/B
15
- Органайзер 19", пластиковый, черный, с крышкой
30
-Сервер HP DL180 G10
2
- Коммутатор на 48 портов: Cisco WS-C3750-48P-L
8
- Маршрутизатор Cisco ISR4431
1
- Блок розеток на 7 позиций с выключателем, 1U
4
- Точка доступа Cisco Air AP 1142
2
- источник бесперебойного питания APC
SRT6KRMXLI
1
Администрирование основано на создании и поддержке базы данных, в
которой в бумажном или электронном виде содержится информация о
характеристиках кабельной системы, её отдельных элементах и их
взаимодействии.
В базе необходимо отразить информацию о текущей структуре данной
СКС, в том числе, о её постоянных компонентах:
- кабелях;
- кабельных каналах;
- телекоммуникационных розетках рабочих мест;
- разделке кабелей на коммутационном оборудовании в аппаратных;
- характеристиках кроссовых помещений.
65
Наличие подобной базы сводит к минимуму время, требуемое для
выполнения переключений в процессе поиска и устранения неисправностей,
восстановления связей при авариях, изменениях конфигурации системы при
перемещениях сотрудников, при организации новых рабочих мест.
Администрирование СКС строится на основе использования для
каждого из постоянных элементов кабельной системы идентификаторов.
Идентификатор должен обеспечивать возможность однозначного толкования
каждого постоянного элемента СКС. Рекомендуется планировать построение
схемы идентификации таким образом, чтобы однотипные элементы имели
уникальные идентификаторы. Уникальность достигается путем
использования префиксов.
2.3 Аппаратное обеспечение задачи
2.3.1 Общие положения
В данной работе предусмотрено проектирование СКС в защищенном
исполнении для предприятия.
Оборудование для реализации можно разделить на следующие
категории: телекоммуникационные шкафы; материалы СКС; трубы; активное
оборудование ЛВС.
Все выбранное оборудование и материалы представлены в таблице 2.3.
Таблица 2.3
Перечень и количество необходимого оборудования
Наименование и техническая
характеристика оборудования
Код
оборудования,
изделия,
материала
Фирма-
производи-
тель
Ед.
изм.
Кол-во
Телекоммуникационные шкафы
Шкаф сетевой, 19”,42U,
800х2000х900
7830300
Rittal
шт.
2
Вентилятор потолочный,
800х800
7988035
Rittal
шт.
1
Термостат
3110000
Rittal
шт.
1
Полка приборная, глубина 600
мм
7145635
Rittal
шт.
1
Направляющие телескопические
для приборной полки
7161000
Rittal
шт.
1
66
Наименование и техническая
характеристика оборудования
Код
оборудования,
изделия,
материала
Фирма-
производи-
тель
Ед.
изм.
Кол-во
Блок розеток на 7 позиций с
выключателем, 1U
7240220
Rittal
шт.
4
Винты М6х16, 100 шт.
2089000
Rittal
упак.
1
Гайки заземляющие М6, 50 шт.
2094200
Rittal
упак.
1
Гайки квадратные М6, 50 шт.
2092200
Rittal
упак.
1
Материалы СКС
Патч-панель на 24 порта, 19”, 1U,
Cat. 5e
HD5-28
Siemon
шт.
15
Органайзер, 1 RMS,
пластиковый, с крышкой
S110-RWM-
01
Siemon
шт.
8
Комплект для маркировки патч-
панелей
HD5-ICON6
Siemon
шт.
8
Розетка для кабель канала DKC
RJ45 белая
106896
DKC
шт.
400
Розетка 220 для кабель канала
DKC
45005
DKC
шт.
800
Разъем RJ45 универсальный
P8-08
Siemon
шт.
500
Кабель 4-х парный, UTP, Cat. 5e,
305 м
9C5R4
Siemon
катуш
ка
80
Патч-корд RJ45-RJ45 с
защитными колпачками, 3 м
MC5-8T-10-
B6
Siemon
шт.
400
Патч-корд RJ45-RJ45 с
защитными колпачками, 1 м
MC5-8T-03-
B6
Siemon
шт.
400
Патч-корд S110-RJ45, 2 м
S110P4-A4-03
Siemon
шт.
400
Лотки кабельный канал
Труба легкая со стальной
протяжкой, гофрированная,
гибкая, их ПВХ, D=50 мм 100
метров
FC5220
DKC
Шт.
15
Кабель канал 100x60 DKC
10123
DKC
м
340
Активное оборудование ЛВС
Коммутатор на 48 портов
WS-C3750-
48P-L
Cisco
шт.
8
Wi-Fi роутер
Air AP 1142
Cisco
шт.
2
Маршрутизатор
ISR4431
Cisco
шт.
1
Опишем характеристики и возможности активного оборудования сети.
Коммутатор: Cisco WS-C3750-48P-L - на текущий момент является
уже достаточно устаревшей моделью но при этом обладает всеми
необходимыми для нашего проекта функциями при заметно более низкой
цене в сравнении с WS-C3850-48P-L. Отличительной особенностью этой
линейки коммутаторов является возможность стекирования до 9 устройств,
