65
С
н.р
- накладные расходы (административно-хозяйственное управление, содер-
жание зданий, охрана труда, командировочные расходы и пр.), руб.;

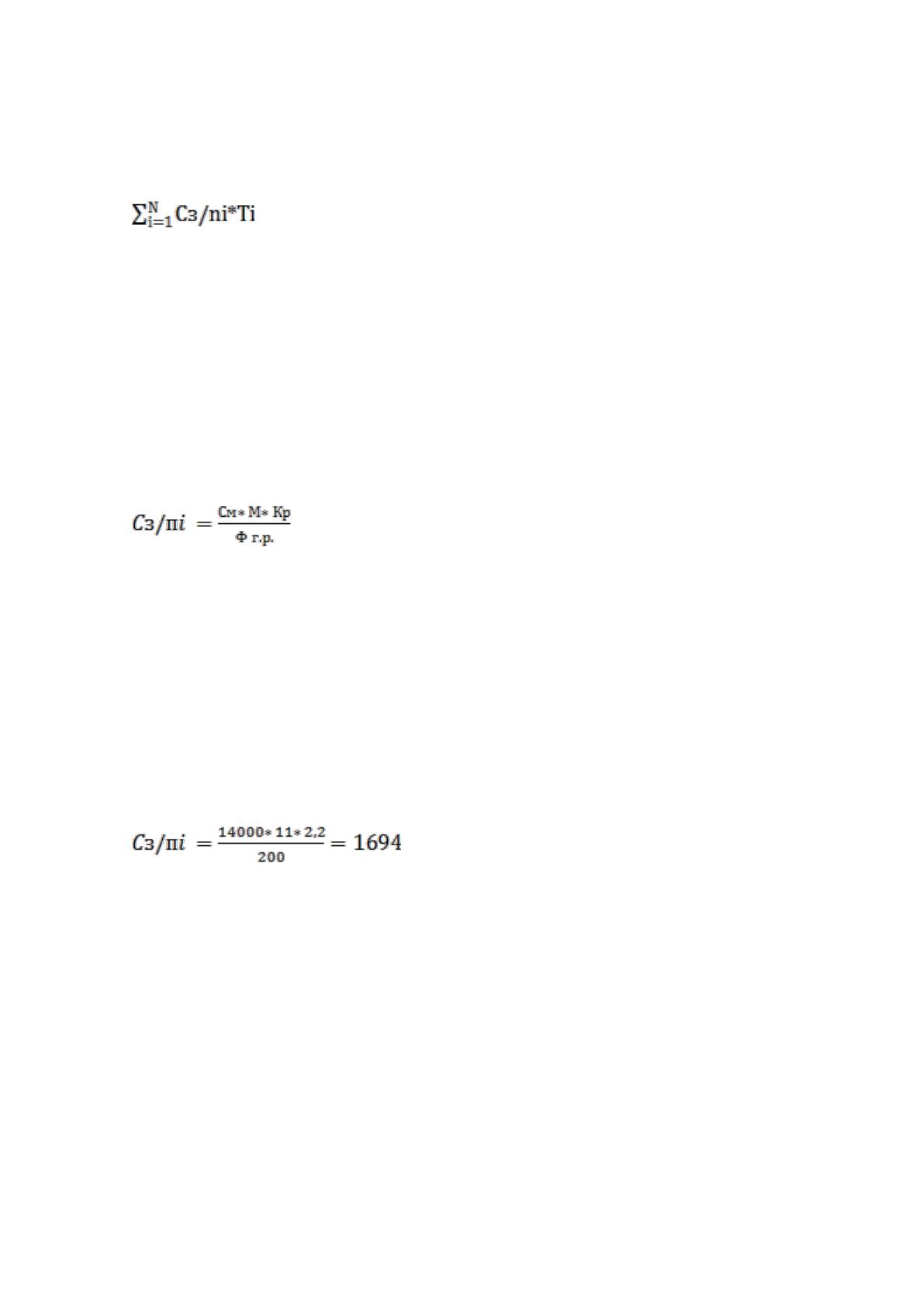

Основная заработная плата рассчитывается по формуле:
(2)
где:
C
з/пi
– среднедневная заработная плата работника, выполняющего I-ый вид ра-
бот, руб./чел.-дней;
T
i
– затраты труда инженерно-технических работников для выполнения i-го ви-
да работ, чел.-дней;
i = 1…N – количество видов работ по выполнению НИР;
Среднедневная заработная плата рассчитывается по формуле:
(3)
где
С
м
– среднемесячная заработная плата работника, руб.;
М – количество рабочих месяцев без отпуска;
К
р
– коэффициент, учитывающий размер доплат по районному коэффициенту и север-
ную надбавку (1,0 + 0,7 + 0,5 = 2,2);
Ф
г.р.
– действительный годовой фонд рабочего времени, дни;
Таким образом по формуле (3) получим:
(руб.)
С
осн. з/п
= 1694*2+1694*35+1694*3 = 67 760 (руб.)
Дополнительная заработная плата рассчитывается по формуле:
Сдоп. з/п = Сосн. з/п*Кд (4)
где К
д
– коэффициент, учитывающий размер дополнительной заработной платы
(премия);
С доп. з/п =67760 * 0,3 = 20 328 (руб.)
Отчисления в фонд социального страхования рассчитываются по формуле:
Ссс = (Сосн. з/п + Сдоп. з/п)*Ксс (5)
66
где К
сс
– коэффициент, учитывающий размер единого социального налога (ЕСН), он
равен 0,26
С
сс
=(67760 + 20328) * 0,26 = 22902,88 (руб.)
При разработке темы работы затраты на использованные материалы и покуп-
ные изделия С
мат.
представлены в Приложении 3.
Для проведения исследований, вычислений и оформления пояснительной за-
писки использовался персональный компьютер (ПК). Затраты на оборудова-
ние рассчитываются по следующей формуле:
Соб = Тмаш · Смаш/час; (6)
Соб=160 * 25,46 = 4 073,6 (руб.)
где Т
маш
– время эксплуатации ПК, час;
С
маш/час
– себестоимость машинного часа работы ПК, руб.
Себестоимость машинного часа ПК рассчитывается по формуле:
Смаш/час = Сгэз / (Фр*Кз ) (7)
Смаш/час = 28 375/ (200*0,8)=25,46; (руб.)
где С
гэз
– годовые расходы по эксплуатации ПК, руб.;
Ф
р
– годовой плановый фонд работы ПК, час;
Кз – коэффициент загрузки ПК (0,8).
Годовые эксплуатационные затраты на ПК рассчитываются по формуле:
Сгэз = Срем + Сам + Сэл (8)
Сгэз = 250 + 3 125 + 698,88 = 4073,88 (руб.)
где С
рем
– затраты на ремонт ПК, руб;
Срем = 0,01*Смаш = 0,01 * 25 000 = 250
где Смаш – стоимость персонального компьютера, руб. (25 000 руб.);
Сам – затраты на амортизацию, руб.
Сам = 0, 125*Смаш (9)
Сам =0,125 * 25000 = 3 125 (руб.)
Сэл – затраты на оплату потребляемой электроэнергии, руб.;
Сэл = Фр*Кз*Рмаш*Сквт/час (10)
Сэл = 1600 * 0,8 * 0,3 * 1,82 = 698,88 (руб.)
где Р – потребляемая мощность ПК (0,3 квт/час);
67
Сквт/час - стоимость 1 квт/ часа электроэнергии (1,82 руб.);
Прочие прямые затраты рассчитываются по формуле:
С
пр
= (С
осн. з/п
+ С
доп. з/п
+ Смат) *0,03 (11)
С
пр
= (67 760 + 20 328 + 4 110 352) * 0,3 = 125 953,2 (руб.)
Накладные расходы определяются по формуле:
С
нр
= (С
осн. з/п
+ С
доп. з/п
) * 0,6 (12)
С
нр
= (67 760 + 20 328) * 0,6 = 52 852,8 (руб.)
Суммарные затраты на разработку составляют:
К= 67 760 + 20 328 + 22 902,88 + 414 850+ 4 073,6+ 125 953,2 + 52 852,8 =
704496,88 (руб.)
Для наглядности все статьи затрат сведены в таблицу 3.4.
Таблица 3.4 Смета единовременных затрат на разработку
№
Наименование статей затрат
Сумма, руб.
1
Основная заработная плата
67 760
2
Дополнительная заработная плата
20 328
3
Отчисления на социальное страхование
22 902,88
4
Затраты на оборудование
414 850
5
Прочие прямые затраты
125 953,2
6
Накладные расходы
52 852,8
ИТОГО
704496,88
68
Заключение
В результате выполнения данной выпускной квалификационной работы была
достигнута поставленная цель – реализован проект IP-телефонии с использова-
нием оборудования локальной вычислительной сети на примере филиала
ФГУП «Почта России».
Для достижения поставленной цели были решены следующие задачи:
1. Рассмотрены основные понятия локальных вычислительных сетей, сервисы и
услуги, предоставляемые локальными вычислительными сетями.
2. Рассмотрены основные понятия IP-телефонии и способы её реализации сред-
ствами локальной вычислительной сети;
3. Приведена краткая характеристику филиала ФГУП «Почта России», произ-
веден анализ используемого технического и программного обеспечения;
4. Произведен выбор программного и аппаратного обеспечения для реализации
задач IP-телефонии посредством локальной вычислительной сети;
5. Осуществлен подсчет экономических показателей внедрения и использова-
ния IP-телефонии средствами локальной вычислительной сети.
Результатом работы является проект реализации IP-телефонии с использовани-
ем локальной вычислительной сети в филиала ФГУП «Почта России».
Компьютерные сети предоставляют пользователям самые различные сервисы,
связанные с обменом сообщениями, письмами, файлами и т.д. одним из подоб-
ных видов сервисов является IP-телефония – возможность осуществлять теле-
фонные звонки с использованием компьютерной сети, либо самого компьюте-
ра, подключенного к сети.
В филиале ФГУП «Почта России» на текущий момент времени в наличии име-
ется своя локальная вычислительная сеть, в которую объединено большое ко-
личество компьютеров, но вот услуги IP-телефонии в сети не используется, что
могло бы снизить затраты на внутренние коммуникации между сотрудниками.
Исходя из этого, было принято решение о реализации проекта IP телефонии
средствами локальной сети филиала ФГУП «Почта России». Для реализации
69
данного проекта была выбрана технология «Компьютер-Телефон», для переда-
чи голосовых данных были приобретены IP-телефоны Hanlong UC802P и VoIP-
GSM шлюз Hybertone GoIP 4, позволяющий реализовать возможность осу-
ществлять звонки на мобильные телефоны. Для реализации серверной плат-
формы была приобретена готовая конфигурация, на которую установлено про-
граммное обеспечение Asterisk.
70
Глоссарий
№
п/п
Понятие
Определение
1
2
3
1
DNS-сервер
специальный сервер, размещенный в глобаль-
ной сети. Он обрабатывает запросы на сопо-
ставление доменного имени и IP-адреса и вы-
дает соответствующий ответ на запрос
2
FTP
сетевой протокол, основное предназначение
которого – передача файлов по сети
3
IP адрес
это уникальный адрес сетевого устройства в
компьютерной сети, назначаемый администра-
тором сети, либо специальным устройством,
присваивающим данные адреса
4
IP-пакет
это специальным образом оформленный блок
информации, предназначенный для передачи
по компьютерной сети
5
MAC-адрес
уникальный адрес, присвоенный каждой еди-
нице оборудования в компьютерной сети. Как
правило, подобный идентификатор присваива-
ется предприятием изготовителем, но впослед-
ствии может быть изменен сетевым админи-
стратором
6
NAT
специальный механизм, используемых в ком-
пьютерных сетях. Он позволяет преобразовы-
вать адрес пакета на границе различных сетей
7
Маршрутизатор
специальное сетевое устройство, управляющее
направлением потоков трафика в сети
8
Межсетевой экран
программное, либо аппаратное обеспечение,
устанавливаемое либо на «границе» сети, либо
на компьютеры, включенные в сеть, и реализу-
ющую защиту абонентов сети от взлома и по-
лучения незаконного доступа к данным
9
Протокол TCP/IP
набор сетевых протоколов, используемых при
организации работы компьютерной сети
10
Рабочая станция
компьютер, использующий ресурсы сети и не
предоставляющий свои ресурсы в сеть
71
11
Сервер
компьютер, не использующий ресурсы сети, и
предоставляющий свои ресурсы в сеть
12
Файловая система
это способ организации хранения файлов на
диске компьютера
