45

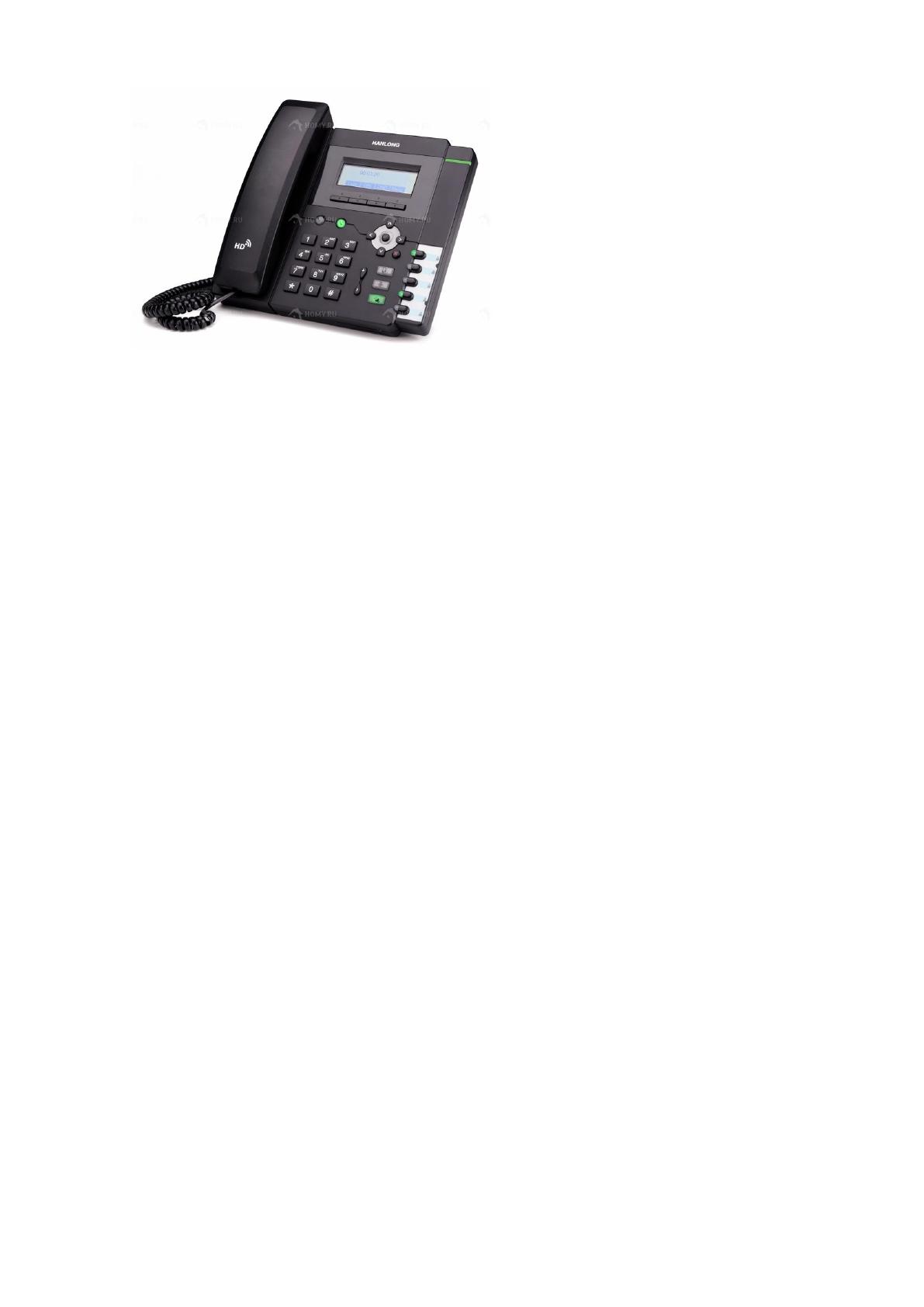

Рисунок 3.1 – IP-телефон Hanlong UC802P
Характеристики телефона Hanlong UC802P
Графический LCD-дисплей с разрешением 128 x 40
Ethernet: 2 порта RJ-45 x 10/100 Мбит/с (1 для интернета + 1 для компью-
тера)
Клавиши: 34, в том числе 7 программируемых
Трубка: 1 порт RJ9 (4P4C)
Гарнитура: 1 порт RJ9 (4P4C)
Блок питания: 5 В/1.2 А
PoE: IEEE 802.3af
Рабочая влажность: 10 – 95%
Рабочая температура: -10 – 50C
VoIP-протоколы
SIPv2, SDP (RFC 2327), RTP (RFC 1889,1890), RTCP
RFC 2833 X-NSE Tone Events for SIP/RTP, AVT Tone Events for SIP/RTP
Кодеки
HD широкополосный кодек: G.722. HD кодек, HD громкая связь, HD
трубка
Полнодуплексная громкая связь с эхоподавлением (AEC)
G.711u/a-law, G.723.1, G.726, G.729A/B
DTMF (In-Band, RFC2833, SIP Info)
46
Подавление акустического эха (AEC)
Регулировка чувствительности микрофона (AGC)
Обнаружение голосовой активности (VAD)
Генерация комфортного шума (CNG)
Безопасность
HTTPS сервер/клиент
Transport Layer Security (TLS)
SRTP (RFC3711), SIPS
VLAN QoS (802.1pq)
Интерфейсы
2 SIP-аккаунта
Пользовательский интерфейс, управляемый через меню
Спящий режим экрана
Удержание вызова, Ожидание вызова, Переадресация вызова, Обратный
вызов, Повторный набор номера, Перевод вызова
Определение номера, Режим «Не беспокоить» (DND), Автоответчик, 5-
сторонняя конференцсвязь
Отключение микрофона, Быстрый набор номера, SMS, Голосовая почта,
Светодиодная индикация ожидания сообщения (MWI), история вызовов
BLF/BLA
Звуковая схема, управление громкостью
Выбор мелодии/Импорт/Удаление
Широкое и глубокое взаимодействие c большинством систем SIP-
серверов
Программируемые софт-кнопки
Телефонная книга с поддержкой XML/LDAP, черный список
Сетевые протоколы
TCP, UDP, ICMP, RARP, ARP, DNS, NTP,SNTP, STUN, UPnP, SNMP
Static/DHCP/PPPoE
47
TFTP/DHCP/PPPoE клиент
Telnet/HTTP/HTTPS сервер
QoS:
Layer 2 (802.1Q, 802.1P) QoS
Layer 3 (ToS, DiffServ, MPLS) QoS
Подавление акустического эха (AEC)
Регулировка чувствительности микрофона (AGC)
Обнаружение голосовой активности (VAD)
Генерация комфортного шума (CNG)
Управление
Авто-настройка через FTP / TFTP / HTTP / HTTPS / PNP
Обновление ПО через браузер (Web-интерфейс) / меню телефона / авто-
настройку
TR069
Yealink SIP-T19P - бюджетная модель для малого и среднего бизнеса, продол-
жая традиции Yealink, прекрасно сочетает в себе стиль, высокое качество ис-
полнения и передовые технические решения. Yealink SIP-T19P вобрал в себя
все достоинства модели Yealink SIP-T18P, однако отличается более высокой
производительностью и улучшенными техническими характеристиками.
.........................................................................................................................................
Рисунок 3.2 – IP-телефон Yealink SIP-T19P
Характеристики телефона Yealink SIP-T19P.
48
- Поддержка 1 SIP-аккаунта.
- Полностью русифицирован: имеет русское меню, веб-интерфейс, ввод
контактов на русском языке.
- Клавиатура с русским алфавитом.
- Телефонная книга с интеллектуальным поиском (1000 записей и 5
групп), экспорт/импорт записной книги, 5 удаленных записнаых книг
(2000 записей, XML), черный список, история звонков (100 записей),
быстрый и ускоренный набор, правила набора номера.
- Блокировка клавиатуры, регулировка громкости, выбор мелодии звонка.
- Удержание и ожидание вызова, переадресация и перевод звонка, режим
DND, конференцсвязь, захват вызова, интерком-вызовы (в том числе
групповой интерком-вызов: Paging), горячая линия, автоответ, экстрен-
ный вызов, режим автодозвона.
- Голосовая почта.
- Управление и настройка телефона с клавиатуры, через Web-интерфейс
или удаленно.
- Централизованная установка, настройка, обновление конфигурации и
программного обеспечения через функцию Autoprovision
(TFTP/FTP/HTTP/HTTPS/PNP/DHCP).
- Поддержка протокола SNMP v1/2 (опционально), TR069 (опционально).
- Поддержка сервиса Yealink RPS (Redirection and Provisioning Service).
- Специальные возможности для платформ BroadSoft, Genesys и тд.
Сетевые характеристики
- Поддержка протокола SIP 2.0 (RFC3261).
- Транспорт: UDP, TCP, TLS, DNS SRV.
- Поддержка NAT transverse: режим STUN.
- Режимы звонка: Peer-to-Peer, SIP Proxy.
- 3 режима работы с сетью: DHCP/статический IP-адрес/PPPoE.
- Поддержка 802.1x, LLDP.
- Поддержка VLAN (IEEE 802.1p/q tagging), TOS (layer 3).
- Поддержка in-band DTMF, out-of band RFC2833 DTMF и SIP INFO.
- Поддержка стандартов шифрования и идентификации (MD5 и MD5-
sess).
- HTTPS клиент/сервер.
- Работа с голосом
49
- Поддержка стандартных кодеков G.711, G.726, G. 729AB, G.723.1.
- Поддержка VAD (обнаружение активности голоса), CNG (генератор
комфортного шума), AEC (подавление эха), NLP (подавление шумов), -
AGC (автоматическая регулировка чувствительности микрофона), AJB
(адаптивный буфер для голосовых пакетов).
- Высококачественная громкая связь с подавлением эха.
Физические характеристики
- Два порта RJ45 (режим Bridge).
- Графический 2,3" LCD-экран с разрешением 132x64 точек без подсвет-
ки.
- Разъем для гарнитуры RJ9 (4P4C).
- Питание: DC 5В, 0.6A.
- Поддержка РоЕ (Power over Ethernet, 802.3af) Class 2.
- Потребление: 1.24-2.62Вт.
- Возможность крепления на стену.
- Рабочая температура: 0°~50°.
- Размеры: 185x188x43мм.
- Клавиатура с русскими и английскими буквами.
- 4 контекстно-зависимые динамически программируемые XML-клавиши.
- 5 навигационных клавиш с возможностью перепрограммирования.
Клавиши регулировки громкости.
- 2 функциональные клавиши с возможностью программирования: от-
ключение звука, перевод звонка.
- 4 функциональные клавиши без возможности перепрограммирования:
доступ к голосовой почте, гарнитура, повторный набор номера, громкая
связь.
Стоимость телефона от Yalink 4000 рублей. Стоимость телефона от Hanlong
2500 рублей. Хотя телефоны от Yalink по характеристикам выигрывают те-
лефоны от Hanlong, но цена явилась решающим фактором при выборе ip-
телефонов для предприятия. Были выбраны телефоны Hanlong UC802P.
Для реализации взаимодействия IP-телефонов и систем сотовой связи исполь-
зуется 4-х канальный VoIP-GSM шлюз Hybertone GoIP 4, который был куплен
техническим отделом год назад, до работ по внедрению ip-телефонии. Данный
50
VOIP-GSM шлюз разработан для создания конвергентных систем связи, объ-
единяющих различных операторов сотовой связи в заданную архитектуру на
основе основных видов IP-АТС. Он позволяет оперативно развернуть совре-
менную связь в тех условиях, где решения на основе традиционной телефонии
более дорогостоящи и длительны по времени запуска.
Данный VoIP шлюз имеет встроенную поддержку протоколов SIP или H.323 с
гибкими настройками*. Двухсторонняя аутентификация по паролю и поддерж-
ка белых списков номеров значительно уменьшает риск появления высоких
счетов за связь, также поддерживается гибко настраиваемая система перевода
звонков. Кроме того, все шлюзы серии поддерживают группы из нескольких
устройств GoIP, с гибкими настройками групп GSM-шлюзов с разным числом
каналов.
Невысокая стоимость, отличное качество связи и большие возможности делают
goip4 - первоочередным выбором для системных интеграторов, провайдеров, и
производителей софт-свитчей.
Совместим со всеми основными IP АТС: Asterisk, Mera, 3CX и т.д.
Аппаратные возможности:
4 GSM модуля для четырех одновременных GSM звонков.
Высокоскоростной процессор ARM9E
Кодировку голоса и голосовой сигнальный процессор
Два порта RJ45 (WAN и LAN)
LED, отображающее состояние портов
Ethernet кабель (патч-корд)
Программные возможности:
LINUX OS
GoIP GSM голосовой шлюз
Встроенный HTTP, имеющий доступ к внутренним параметрам
PPPoE дозвон
NAT роутинг
51
DHCP клиент
DHCP сервер
Обновление ПО онлайн
Авто-звонок
Поддержка исходящих SMS-звонков
Протоколы:
TCP/IP V4 (IP V6 с автоматической адаптацией)
ITU-T H.323 V4 стандарт
H.2250 V4 стандарт
H.245 V7 стандарт
H.235 стандарт (MD5, HMAC-SHA1)
SIP V2.0 стандарт
ITU-T G.711 Alaw/ULaw, G.729A, G.729AB, G.723.1 и GSM кодировку
голоса
RFC1889 протокол трансляции в реальном времени
Технологию проникновения через файрволл
SIP V2.0 стандарт
STUN
Протокол управления сетью (NMP)
PPPoE
PPP протокол авторизации (PAP)
ICMP
TFTP агент
HTTP
DHCP
DNS
Авторизацию пользователей через MD5
52
Подключение IP-телефонов и VoIP-шлюза будет реализовано посредством ло-
кальной сети организации. В качестве основного шлюза будет указан сервер IP-
телефонии.
Для реализации серверной платформы были рассмотрены четыре готовых кон-
фигурации. Они представлены в Приложении 1.
В итоге было принято решение об использовании платформы под №4, как
наиболее производительной. Повышенная производительность необходима для

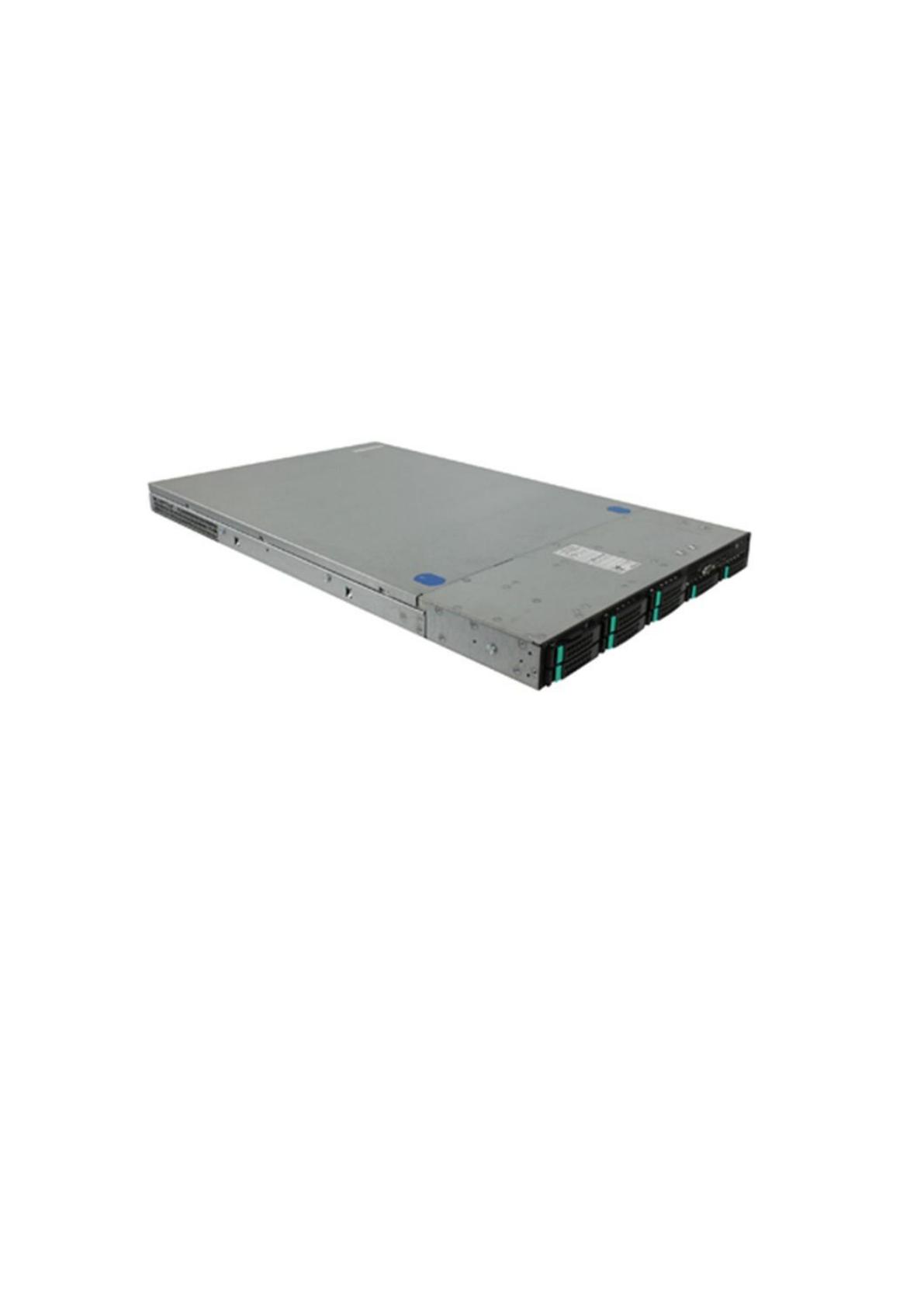

возможного будущего расширения организации. Внешний вид сервера IP теле-
фонии представлен на рисунке 3.3.
Рисунок 3.3 – . Внешний вид сервера IP телефонии
3.3 Выбор, установка и настройка программного обеспечения
На текущий момент времени существует большое количество программных
решений для реализации IP-телефонии. Производители реализуют самые раз-
личные возможности в своих приложениях.
В таблице 3.1 приведен перечень наиболее распространенных на текущий мо-
мент времени программных продуктов для реализации IP телефонии.
53
Таблица 3.1 – Сравнительная таблица существующего ПО для реа-
лизации IP-телефонии
Про-
грамма
Операци-
онные си-
стемы
Лицензия
Протоколы / ос-
новано на / сов-
местимо с
Шифро-
вание
Ключе-
вые и
целевые
рынки
AS5300
Windows
Server 2003,
Linux
Closed
SIP, UNIStim, MLPP
TLS,
SRTP,
SDESC
1,000 —
25,000
users
Asterisk
PBX
Linux, BSD,
Mac OS
X, Solaris
GPL free
software/П
роприе-
тарное
программ-
ное обес-
печение
SIP, H.323, IAX,SC
CP, MGCPWebRTC
SSL, TLS,
HTTPS
Small and
medium
enterprise
(25-2000
users)
B-Force
PBX
Windows,
Linux
Проприе-
тарное
программ-
ное обес-
печение
SIP, MSRP, HTTP
TLS
Small and
medium
enterprise
(25-2000
users)
Communi
Gate Pro
Windows,
Linux, BSD,
Mac OS
X,Solaris,
AIX
Проприе-
тарное
программ-
ное обес-
печение
SIP, XMPP, XIMSS
SSL, TLS,
SRTP
SIP
Service
Providers
FreeSWIT
CHPBX
SoftPhone
BSD, Linux,
Mac OS
X, Solaris,
Windows
Open
source,Mozi
lla Public
Li-
cense, Free
software
SIP, STUN,XMPP, IA
X,H.323, Skype
TLS, SRTP,
ZRTP
Large
soft-
switch us-
ers,
home PBX
users,
softphone
users
MediaCore
Softswitch
Linux
Проприе-
тарное
программ-
ное обес-
печение
H.323, SIP, SMPP
SSL, TLS,
HTTPS
Транзит-
ные VoIP
компа-
нии,
Оптовые
VoIP ком-
пании,
Транзит-
ные SMS
компании
Mumble
Windows,
GPLv2
Speex
SSL
Individu-
54
Про-
грамма
Операци-
онные си-
стемы
Лицензия
Протоколы / ос-
новано на / сов-
местимо с
Шифро-
вание
Ключе-
вые и
целевые
рынки
Mac OS X,
Linux, and
BSD (server
only)
als to
Small and
medium
enterprise
(25-256
users)
Objectwor
ldUC
Server
Windows
Server XP,
2003, 2008
ClosedПро-
приетар-
ное про-
граммное
обеспече-
ние
SIP
Small and
medium
enterprise
(25-2000
users)
Kamailio
(ранее
известен
какOpenS
ER)
BSD, Linux,
Solaris
GPL free
software
SIP, WebRTC
SIP
Service
Providers
OpenSIPS
(ранее
известен
какOpenS
ER)
BSD, Linux,
Solaris
GPL free
software
SIP, XMPP
SIP
Service
Providers
Pbxnsip
Windows,
Mac OS
X, BSD, Linu
x
ClosedПро-
приетар-
ное про-
граммное
обеспече-
ние
SIP
SRTP
Small and
medium
enterprise
(25-256
users)
SIP
Express
Router
(SER)
BSD, Linux,
Solaris
GPL free
software
SIP
SIP
Service
Providers
sipX ECS
IP PBX
Linux
Open
source L-
GPL
Native SIP Call
Control
HTTPS, TLS
Enterpris-
es be-
tween 200
and
10,000
users,
multi-site
