15

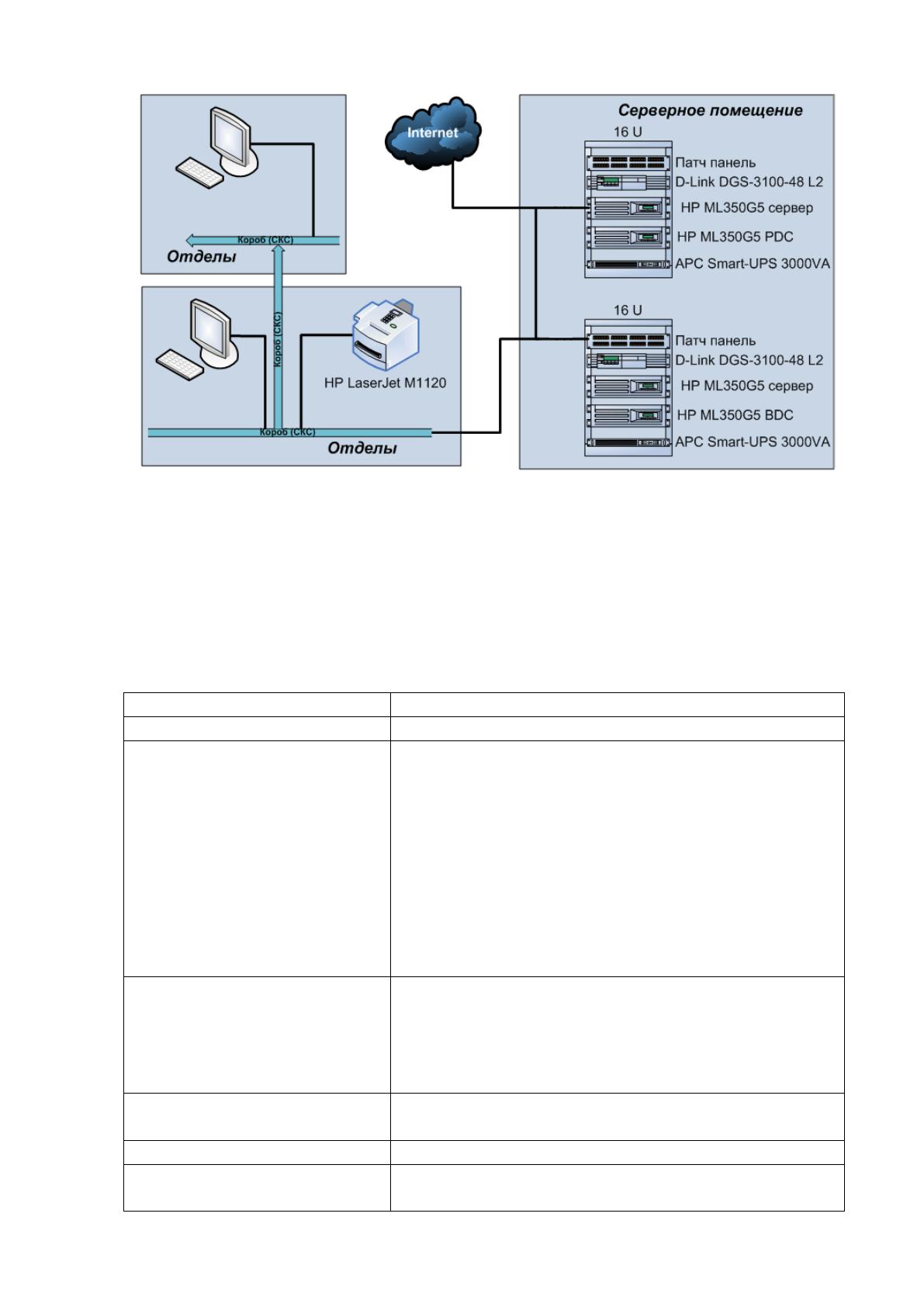

Рисунок 2 Структурная схема ЛВС библиотеки
Для обеспечения резервирования информации применяется дисковый
массив HP 2312fc DC Modular Smart Array объемом 10 Тб.
Характеристика оборудования приведена в таблицах 1- 4.
Таблица 1
Технические характеристики D-Link DGS-3100-48 L2
Характеристика
Значение
Тип
Комутатор управляемый
Интерфейсы
48 портов 10/100/1000Base-T
4 комбо-порта SFP
Консольный порт RS-232
Физическое стекирование
Порты стекирования HDMI - 2
Максимальное количество коммутаторов,
объединенных в стек - 6
Полоса пропускания:
для линейной топологии: до 10 Гбит/с
для кольцевой топологии: до 20 Гбит/с
Производительность
Коммутационная матрица -116 Гбит/с
Скорость пересылки пакетов – 86.31 Mpps
Размер таблицы МАС-адресов - 8 К
Размер буфера - 1.5 Мб
Поддержка Jumbo-фреймов: 10,240 байт
Питание
От 100 до 240 В переменного тока, 50/60 Гц,
внутренний источник питания
Потребляемая мощность
102.63 Вт
Дополнительный резервный
источник питания
DPS-500
16
Продолжение таблицы 1
Характеристика
Значение
Тепловыделение (BTU/час)
350.19
Рабочая температура
От 0
o
до 40
o
C
Температура хранения
От -10
o
до 70
o
C
Рабочая влажность
От 10% до 90% без образования конденсата
Влажность
От 5% до 90% без образования конденсата
MTBF
103,924 ч
Размер
440 x 210 x 44 мм, для установки в стойку 19",
высота 1 U
Вес
5.5 кг
Таблица 2
Технические характеристики сервера HP ML350G5
Характеристика
Значение
Тип процессора
4-х ядерный процессор Intel® Xeon® X5460
(3,16 ГГц, 120 Вт, 1333 FSB)
Количество процессоров
1 процессор (поддержка до 2-х)
Доступные типы ядра процессора
2-х или 4-х ядерный
Кэш-память
Кэш-память 2 уровня 12 Мб (2 x 6 Мб)
Максимальная память
16 Гб или 32 Гб
Чипсет
Intel® 5000Z
Шина FSB процессора
Шина FSB 1333/1066/667 МГц
Стандартное ОЗУ
512 Мб, 1 Гб или 2 Гб
Тип памяти
PC2-5300 с полной буферизацией DIMM
(DDR2-667), частота 667 МГц
Таблица 3
Технические характеристики ИБП APC Smart-UPS 1500VA LCD RM 1U
Характеристика
Значение
Максимальная выходная
мощность
1000 Ватт / 1500 ВА
Максимальное задаваемое
значение мощности
1000 Ватт / 1500 ВА
Номинальное выходное
напряжение
230 V
Номинальное входное напряжение
230 V
Входная частота
50/60 ±3 Гц(автоматическое определение)
Тип входного соединения
IEC 320 C14
Диапазон входного напряжения
при работе от сети
160 - 280В
Диапазон регулировки входного
напряжения при работе от сети
151 – 302 В
17
Продолжение таблицы 3
Характеристика
Значение
Тип батареи
Нобслуживаемая герметичная свинцово-
кислотная батарея с загущенным
электролитом: защита от утечек
Типовое время перезарядки
3 часа
Сменный комплект батарей
RBC48
Количество сменных комплектов
батарей
1
Типовая продолжительность
работы в автономном режиме под
половинной нагрузкой
25 мин
Типовая продолжительность
работы в автономном режиме под
полной нагрузкой
7 минуты
Таблица 4
Технические характеристики HP 2312fc DC Modular Smart Array
Характеристика
Значение
Число жестких дисков
1-12; поддерживает 60 дисков LFF с расширением
Возможности модернизации
До 3 дополнительных корзин по 12 дисков
Интерфейс массива
4 Гб/с Fibre Channel
Интерфейс дисков
SAS; SATA
Форм-фактор дисков
3,5 дюйма
Тип корпуса
Для монтирования в стойку, 2U
Комплект поставки
Шасси MSA2012 с 12 отсеками для дисков 3,5",
два контроллера MSA2300fc G2 с 2 устройствами
SFP, сдвоенные блоки питания и вентиляторы.
Пользовательский сегмент состоит из рабочих станций, распределенных
по подразделениям библиотеки.
Рабочие станции обладают следующей конфигурацией:
1. Модель процессора INTEL Core i9 9900K, LGA 1151v2, OEM
[cm8068403873925s rg19].
2. Оперативная память 4Гб.
3. Жесткий диск 200 Гб.
4. Оптический привод DVD-RW.
5. Видеоадаптер интегрирован в чипсет.
6. Корпус mATX 350W.
7. Разъемы на материнской плате 8xUSB 2.0, 1xCOM, LPT, D-Sub,
Ethernet, PS/2 (клавиатура), PS/2 (мышь).
18
В пользовательском сегменте размещены сетевые многофункциональные
устройства (МФУ) HP LaserJet M1120, основные характеристики которых
приведены в таблице 5.
Таблица 5
Технические характеристики МФУ HP LaserJet M1120
Параметр
Значение
Цветность печати
черно-белая
Технология печати
лазерная
Количество страниц в месяц
8000 стр.
Страниц в месяц
от 6001 до 9000
Количество цветов
1
Макс. разрешение для ч/б печати
600x600 dpi
Скорость
19 стр/мин (ч/б А4)
Тип сканера
планшетный
Тип датчика сканера
CIS (контактный)
Макс. формат оригинала сканера
A4
Макc. размер сканирования
216x297 мм
Максимальное разрешение копира (ч/б)
600x600 dpi
Скорость копирования
14 стр/мин (ч/б А4)
В качестве среды передачи данных используется кабель витая пара FTP 6E
4x2xAWG24, предназначен для работы в частотном диапазоне до 250МНz и
имеет максимальную скорость передачи до 2,5 Гбит/с.
Проанализируем, какое программное обеспечение (ПО) используется на
рабочих станциях и серверах.
В качестве операционной системы используется Windows 10, в качестве
серверной - Windows Server 2016.
В качестве пакета офисных приложений установлен MS Office 2019.
На рабочих станциях сотрудников установлено дополнительное ПО:
архиватор WinRar и программа Acrobat Reader.
Для антивирусной защиты рабочих станций, файловых и других серверов
используется Kaspersky Enterprise Space Security.
В комплекте с дисковыми массивами поставляется специализированное
программное обеспечение – HP StorageWorks Storage Mirroring и HP Systems
Insight Manager, предназначенное для управления работой дискового массива и
резервированием информации.
19
Для разделения прав пользователей в сети организована доменная
структура с использованием службы Active Directory.

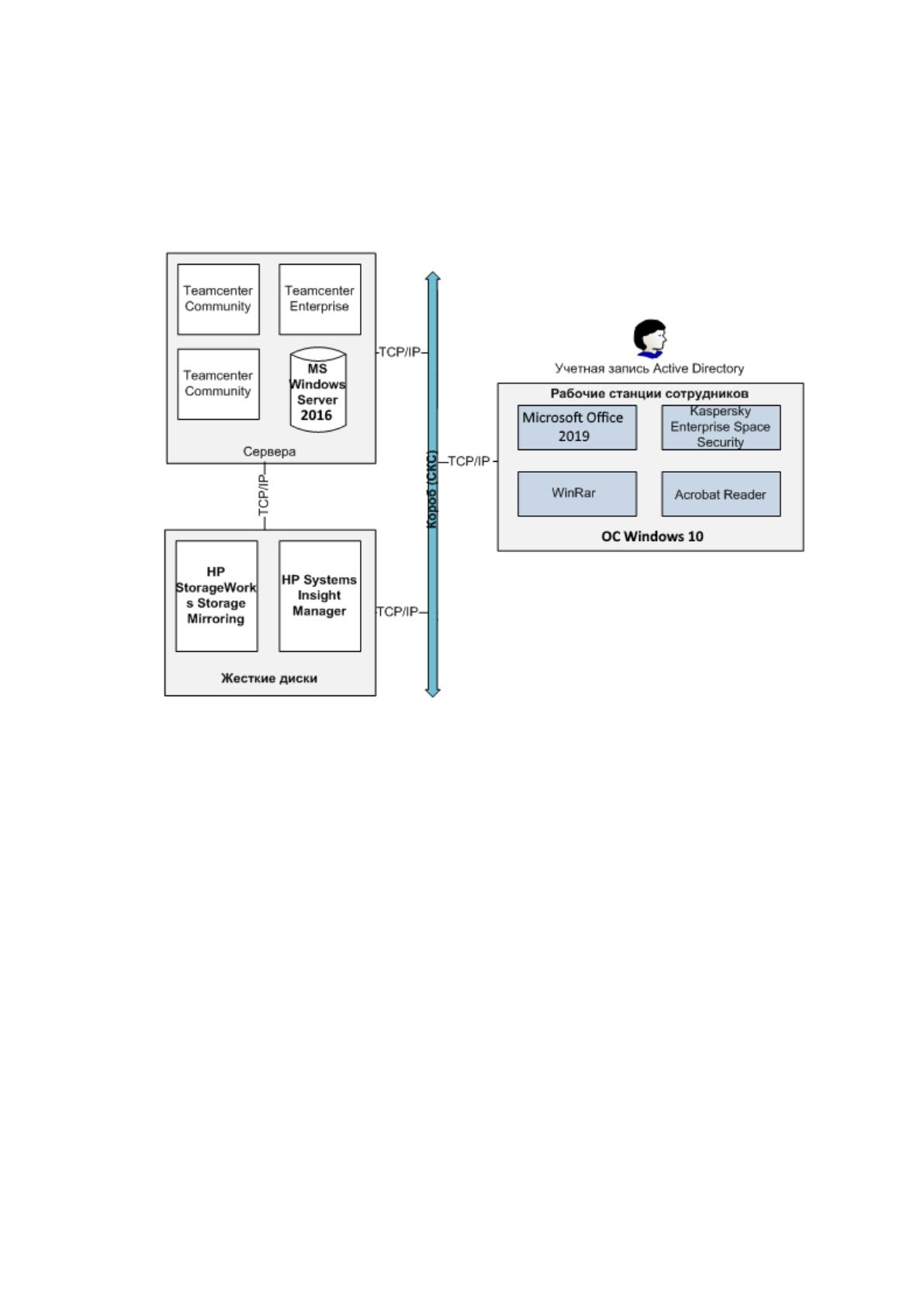

Программная архитектура информационной системы представлена на
рисунке 3.
Рисунок 1 Программная архитектура ИС библиотеки
В отделе информационных технологий, кроме стандартного пакета
программного обеспечения, используется следующие программы:
Hardware Inspector - предназначена для инвентарного учета
компьютеров и другой техники в организациях;
Radmin – программа для удаленного администрирования
компьютеров, работающих под управлением Windows;
Pidgin- интернет-мессенджер;
VoipDiscount – программа IP-телефонии.
1.1.4 Характеристика существующих бизнес-процессов
Основная задача работы библиотеки высшего учебного заведения – это
обеспечение библиотечными материалами учебного и научного процессов.
Модуль, автоматизирующий работу библиотеки, в ИС система вуза
должен обеспечивать:
20
доступность информации о книгах находящихся в распоряжении
библиотеки;
разнообразие форм и качества информационных услуг;
полноту, оперативность и достоверность получаемой информации;
комфортность получения информации.
Работа с посетителем организована следующим образом. Каждый студент
или сотрудник, пользующийся услугами библиотеки вуза, должен иметь
читательский билет. Если читатель обращается впервые, то ему оформляется и
выдаётся на руки читательский билет. После этого сотрудники библиотеки
выясняют у студента, какая книга (электронный материал) ему нужна и
проверяют, есть ли она в наличии. Затем сотрудник библиотеки оговаривает со
студентом сроки, в которые книга должна быть сдана. Забронировать книгу или
продлить ее нахождение «на руках» можно по телефону.
Для описания работы библиотекаря необходимо построить модель.
Существует много методик, одной из которых является функциональное
моделирование с построением диаграмм SADT (Structured Analysis and Design
Technique) [18].
Для построения диаграмм разработано несколько графических языков
моделирования:
нотация IDEF0 - для документирования процессов производства и
отображения информации об использовании ресурсов на каждом из этапов
проектирования систем;
нотация IDEF1 - для документирования информации о
производственном окружении систем;
нотация IDEF2- для документирования поведения системы во
времени.
Воспользуемся нотацией IDEF0, так как она, основываясь на
декомпозиции процессов «от крупного - к мелкому», позволяет выявить все
параметры, обеспечивающие протекание этих процессов [22]. Модель IDEF0
представляет собой набор иерархически взаимосвязанных диаграмм, которая
разбивает исходное представление системы на отдельные составные части.
Детали каждого основного процесса представляются в виде более подробных
21
процессов на других диаграммах. Каждая диаграмма нижнего уровня является
декомпозицией процесса из более общей диаграммы. При декомпозиции более
общая диаграмма конкретизируется на ряд детальных диаграмм.
Функции представляются прямоугольными блоками, стрелками
обозначаются параметры, обеспечивающие эту функцию (входные и выходные
параметры, управляющие воздействия и исполнительные механизмы).
Для построения диаграмм используются класс программ, называемых
CASE-средствами
1
. К таким средствам относятся BPwin, ERwin (All Fusion),
Ramus, Rational Rose (Rational Software), Microsoft Visio, Edraw Max и другие.
Программы BPwin, Erwin, Ramus, Edraw Max используют структурный
подход, Rational Rose - объектно-ориентированный.
При выборе CASE-средства учитывался тот факт, что по законодательству
РФ допускается использование лицензионного или свободно распространяемого
программного обеспечения. С этих позиций будем использовать программу
Ramus Educational
2
- некоммерческий продукт, ориентированный на
использование в обучении. ПО Ramus полностью поддерживает методологию
моделирования бизнес-процессов IDEF0 и DFD, позволяет создавать
графические модели бизнес-процессов по правилам IDEF0, используя
собственный графический редактор.

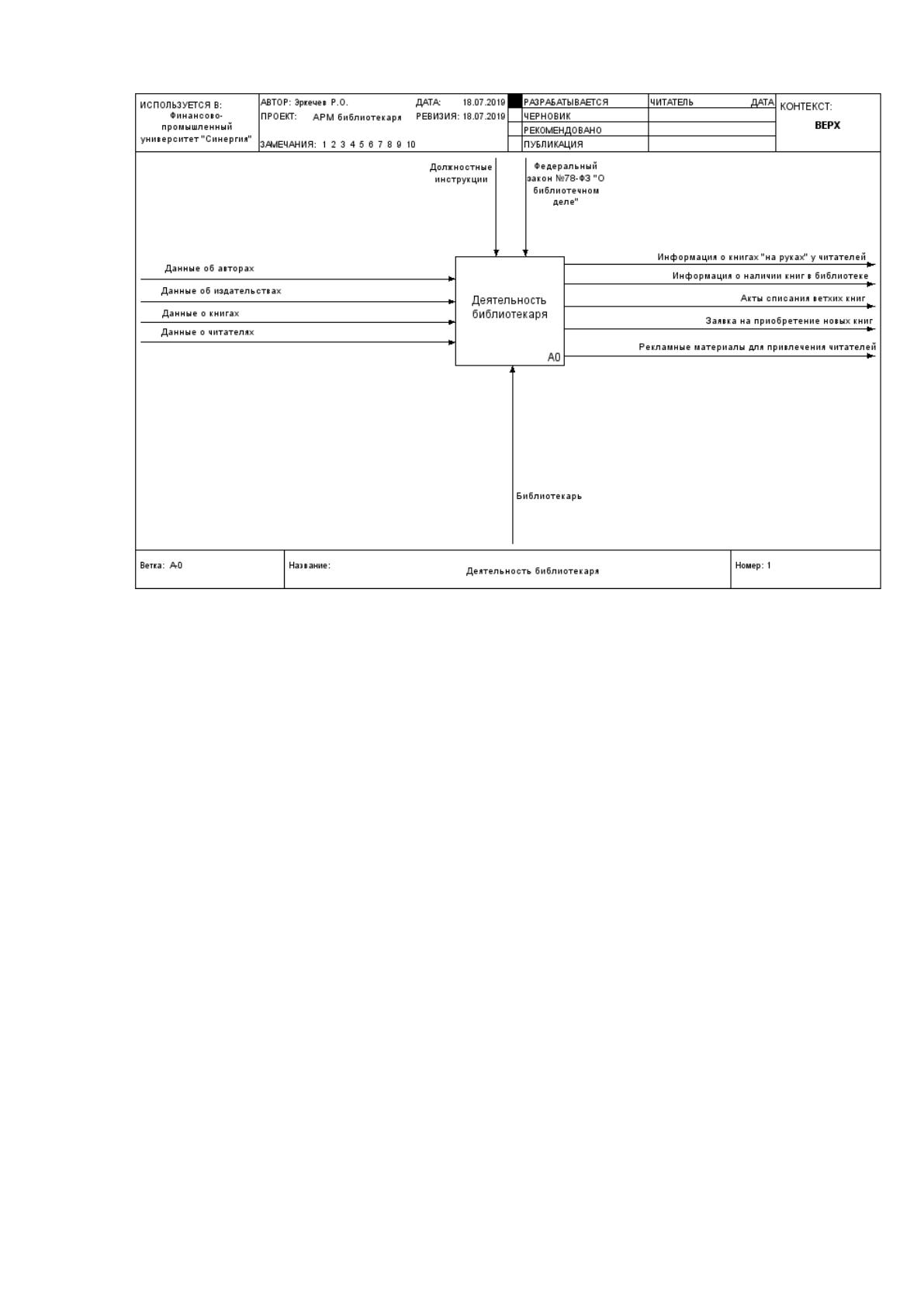

Рассмотрим деятельность библиотекаря «КАК ЕСТЬ». На рисунке 4
приведена диаграмма нулевого уровня, характеризующая деятельность
библиотекаря «КАК ЕСТЬ».
Деятельность библиотекаря определяется следующими параметрами.
Входные параметры:
данные об авторах;
данные об издательствах;
данные о книгах;
данные о читателях.
1
CASE-средства (Computer Aided Software Engineering) – это инструмент, который позволяет
автоматизировать процесс разработки информационной системы и программного обеспечения.
2
http://ramussoftware.com/ - официальный сайт разработчика
22
Рисунок 4 Диаграмма нулевого уровня - деятельность библиотекаря
Выходные параметры:
информация о книгах «на руках» у читателей;
информация о наличии книг в библиотеке;
акты списания ветхих книг;
заявки на приобретение новых книг;
рекламные материалы для привлечения читателей.
Управляющие параметры:
Федеральный закон № 78 «О библиотечном деле»;
должностные инструкции.
Исполнительные механизмы: библиотекарь.

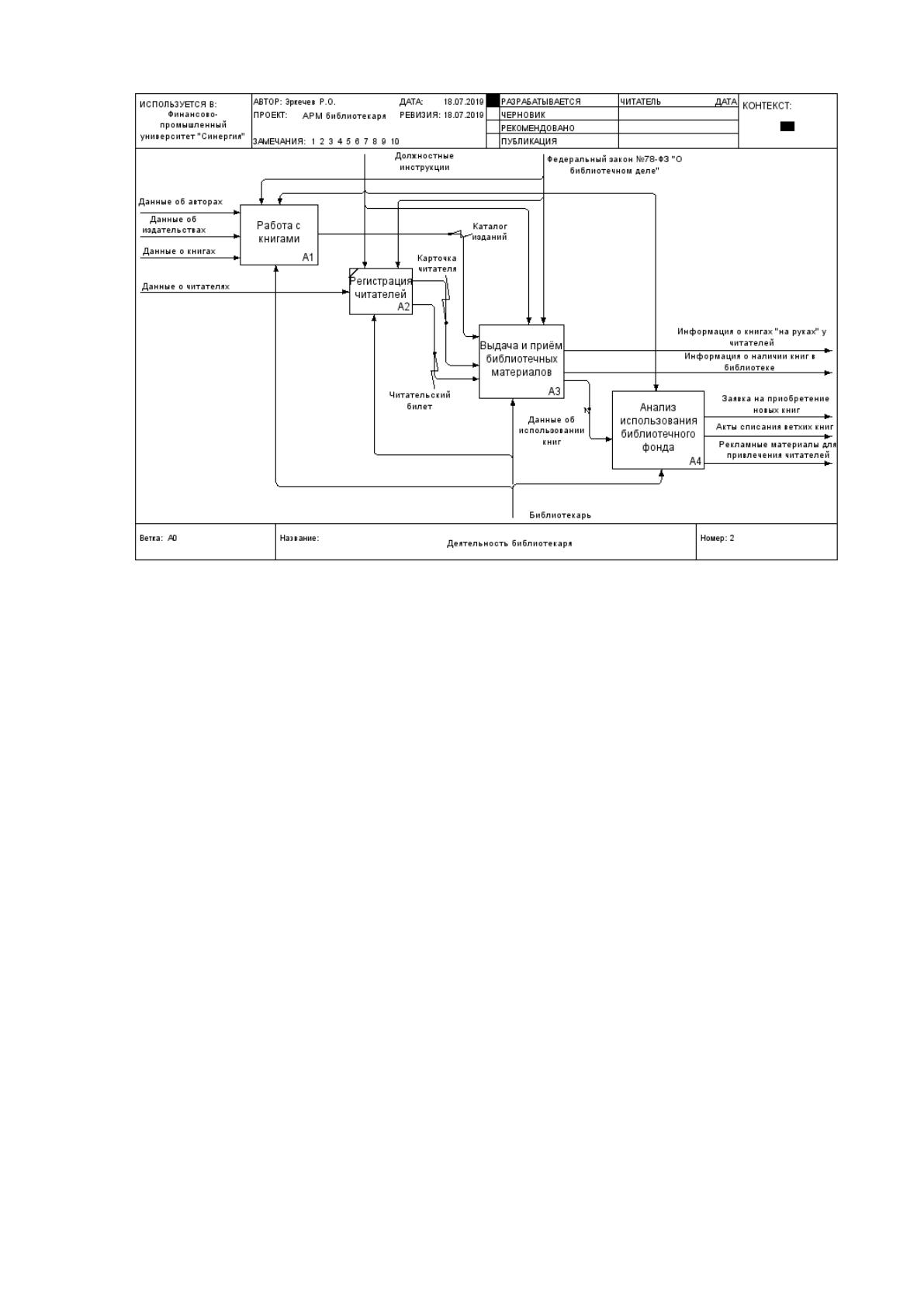

В результате декомпозиции получена диаграмма 1-го уровня (рисунок 5).
Получены следующие подфункции:
работа с книгами;
регистрация читателей;
выдача и приём библиотечных материалов;
анализ использования библиотечного фонда.
23
Рисунок 5 Диаграмма 1-го уровня – декомпозиция основной функции
Появились новые параметры, обеспечивающие деятельность
библиотекаря:
каталог изданий;
карточка читателя (хранится в библиотеке);
читательский билет (находится у читателя);
данные об использовании библиотечного фонда.
Бланки карточек и читательских билетов заказываются в типографии по
меренеобходимости. Библиотекарь заполняет их вручную.
Читатели библиотеки иногда теряют чтательские билеты, и библиотекарю
приходится тратить время на их повторное оформление.
На рисунке 6 представлена декомпозиция функции «Работа с книгами».
На рисунке 7 представлена декомпозиция функции «Выдача и приём
библиотечных материалов».
На рисунке 8 представлена декомпозиция функции «Анализ
использования библиотечного фонда».
24

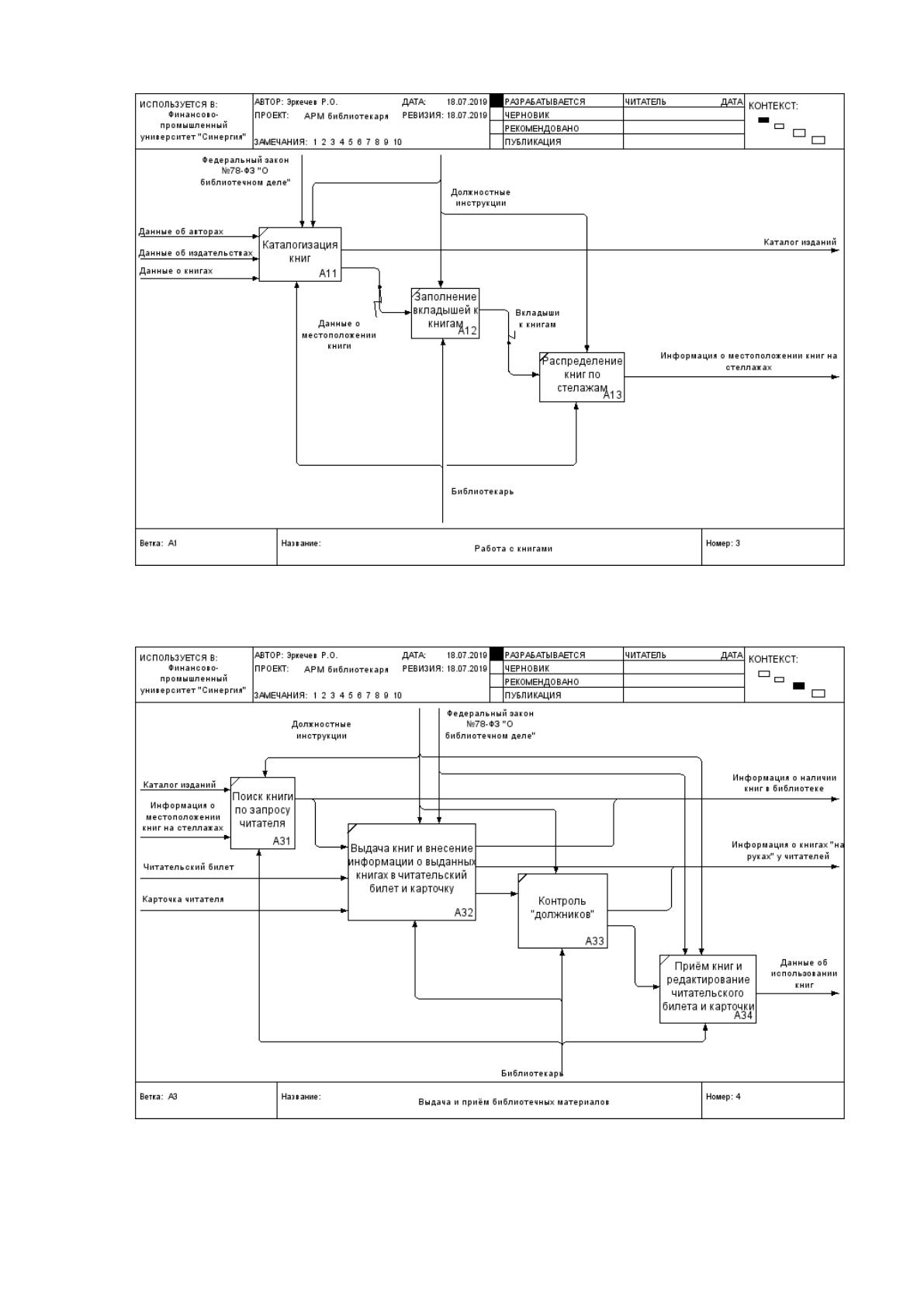

Рисунок 6 Диаграмма 2-го уровня – декомпозиция функции «Работа с книгами»
Рисунок 7 Диаграмма 2-го уровня – декомпозиция функции «Выдача и приём
библиотечных материалов»
