45
password
varchar(128)
нет
last_login
timestamp with
timezone
нет
current_timestamp
is_superuser
boolean
нет
username
varchar(150)
нет
first_name
varchar(30)
нет
last_name
varchar(150)
нет
email
varchar(254)
нет
is_staff
boolean
нет
is_active
boolean
нет
false
date_joined
timestamp with
timezone
нет
Таблица 12
Структура таблицы Auth_user_group
Поле
Тип
Null
По умолчанию
id
integer
нет
user_id
integer
нет
group_id
integer
нет
Таблица 13
Структура таблицы Auth_group
Поле
Тип
Null
По умолчанию
id
integer
нет
name
varchar(80)
нет
Таблица 14
Структура таблицы Auth_permissions
Поле
Тип
Null
По умолчанию
id
integer
нет
name
varchar(255)
нет
content_type_id
integer
codename
varchar(100)
Таблица 15
Структура таблицы Auth_group_permissions
Поле
Тип
Null
По умолчанию
id
integer
нет
group_id
integer
нет
permission_id
integer
нет
46
Таблица 16
Структура таблицы Auth_user_user_permissions
Поле
Тип
Null
По умолчанию
id
integer
нет
user_id
integer
нет
permission_id
integer
нет
Таблица 17
Структура таблицы Auth_group_permissions
Поле
Тип
Null
По умолчанию
id
integer
нет
group_id
integer
нет
permission_id
integer
нет
Таблица 18
Структура таблицы Django_admin_log
Поле
Тип
Null
По умолчанию
id
integer
нет
action_time
timestamp with
timezone
нет
current_timestamp
object_id
text
нет
object_repr
varchar(200)
нет
action_flag
smallint
нет
change_message
text
нет
Таблица 19
Структура таблицы Django_content_type
Поле
Тип
Null
По умолчанию
id
integer
нет
app_label
varchar(100)
нет
model
varchar(100)
нет
Таблица 20
Структура таблицы Django_session
Поле
Тип
Null
По умолчанию
session_key
varchar(40)
нет
session_data
text
нет
expire_data
timestamp with
timezone
нет
current_timestamp
47
Таблица 21
Структура таблицы Easy_thumbnails_source
Поле
Тип
Null
По умолчанию
id
integer
нет
storage_hash
varchar(40)
нет
name
varchar(255)
нет
modified
timestamp with
timezone
нет
current_timestamp
Таблица 22
Структура таблицы Easy_thumbnails_thumbnail
Поле
Тип
Null
По умолчанию
id
integer
нет
storage_hash
varchar(40)
нет
name
varchar(255)
нет
modified
timestamp with
timezone
нет
current_timestamp
source_id
integer
нет
Таблица 23
Структура таблицы Easy_thumbnails_thumbnaildimensions
Поле
Тип
Null
По умолчанию
id
integer
нет
thumbnail_id
integer
нет
width
integer
нет
height
integer
нет
2.3.3 Структурная схема пакета (дерево вызова программных модулей).
Дерево вызова программных модулей представлено на рисунке 14.
48
Рисунок 14. Дерево вызова программных модулей.
Характеристика программных модулей представлена в таблице 24.
Таблица 24
Характеристика программных модулей
№ п/п
Условное
обозначение
Наименование
модуля
Функции модуля
1)
ПМ 1
Модуль
авторизации
Содержит
процедуры,
позволяющие
определить
наличие
пользователя при
входе в систему, а
также пересылку
его при
правильном вводе
логина и пароля
2)
ПМ 2
Модуль
справочника
«Товары»
Содержит
предопределенны
е процедуры
формы списка и
элемента
справочника
3)
ПМ 2.1
Модуль
справочника
«Категории»
Содержит
предопределенны
е процедуры
формы списка и
49
№ п/п
Условное
обозначение
Наименование
модуля
Функции модуля
элемента
справочника
4)
ПМ 2.2
Модуль
справочника
«Бренды»
Содержит
предопределенны
е процедуры
формы списка и
элемента
справочника
5)
ПМ 2.3
Модуль
справочника
«Цвета»
Содержит
предопределенны
е процедуры
формы списка и
элемента
справочника
6)
ПМ 3
Модуль
справочника
«Новости»
Содержит
процедуры
работы с
новостями
7)
ПМ 4
Модуль
справочника
«Заказы»
Содержит
процедуры
работы с заказами
8)
ПМ 5
Модуль
справочника
«Группы»
Содержит
процедуры
работы с
группами
9)
ПМ 6
Модуль
справочника
«Пользователи»
Содержит
процедуры
работы с
пользователями
10)
ПМ 7
Модуль
справочника
«Комментарии»
Содержит
процедуры
модерирования
отзывов
11)
ПМ 8
Модуль
формирования
корзины и заказа
Содержит
процедуры
добавления
товаров в
корзину,
оформления и
редактирования
заказа
12)
ПМ 9
Модуль
добавления
отзывов
Содержит
процедуры
добавления
отзыва
13)
ПМ 10
Модуль
фильтрации
товаров
Содержит
процедуры для
поиска товаров
50
2.4 Контрольный пример реализации проекта и его описание.
Перейдя на сайт интернет-магазина, потенциальный покупатель видит
главную страницу с ссылками на мужские, женские или детские категории
товаров (рисунки 15, 16), а также новостями, статьями или предложениями
интернет-магазина.

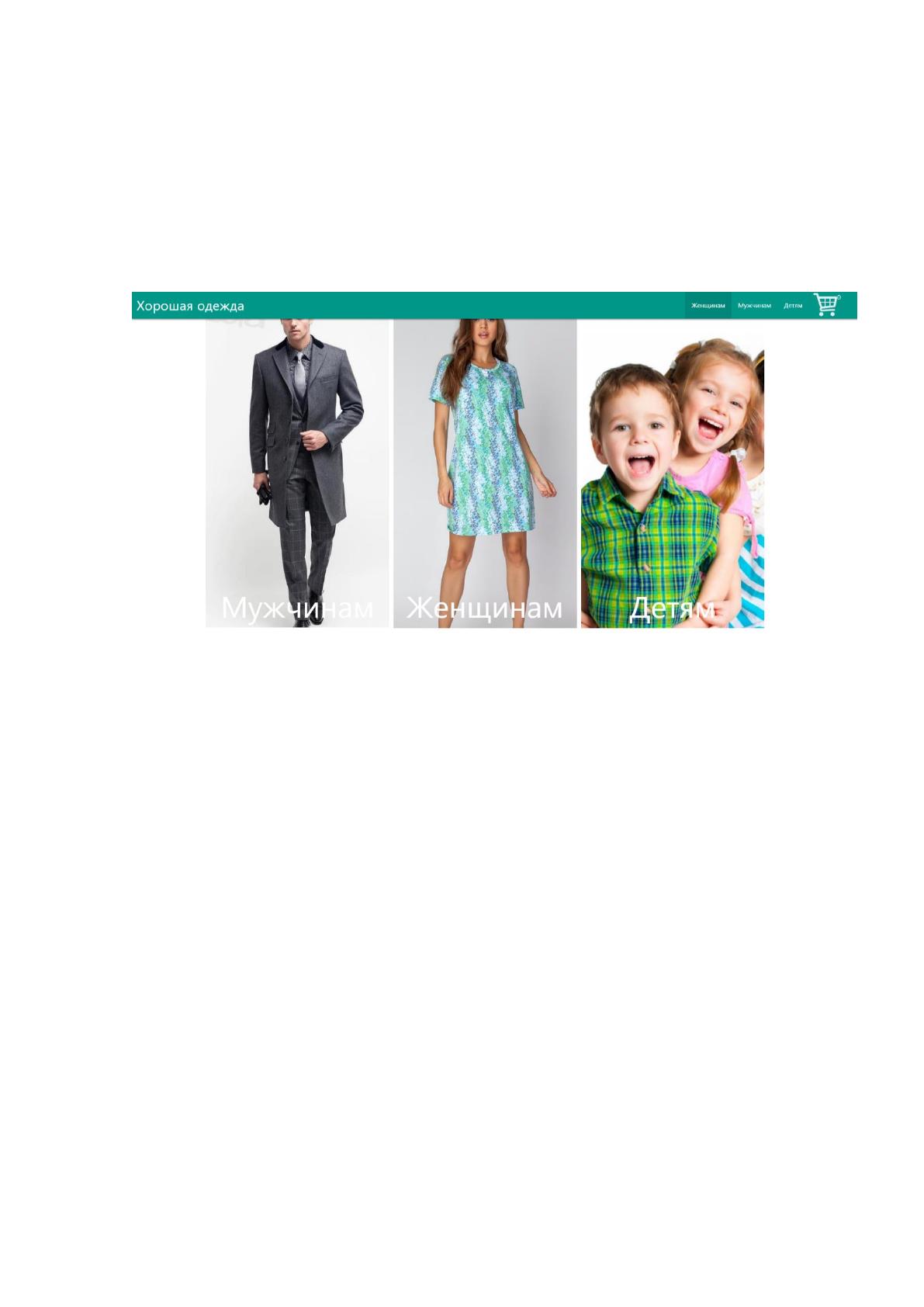

Рисунок 15. Главная страница электронного магазина (верхняя
часть).
51

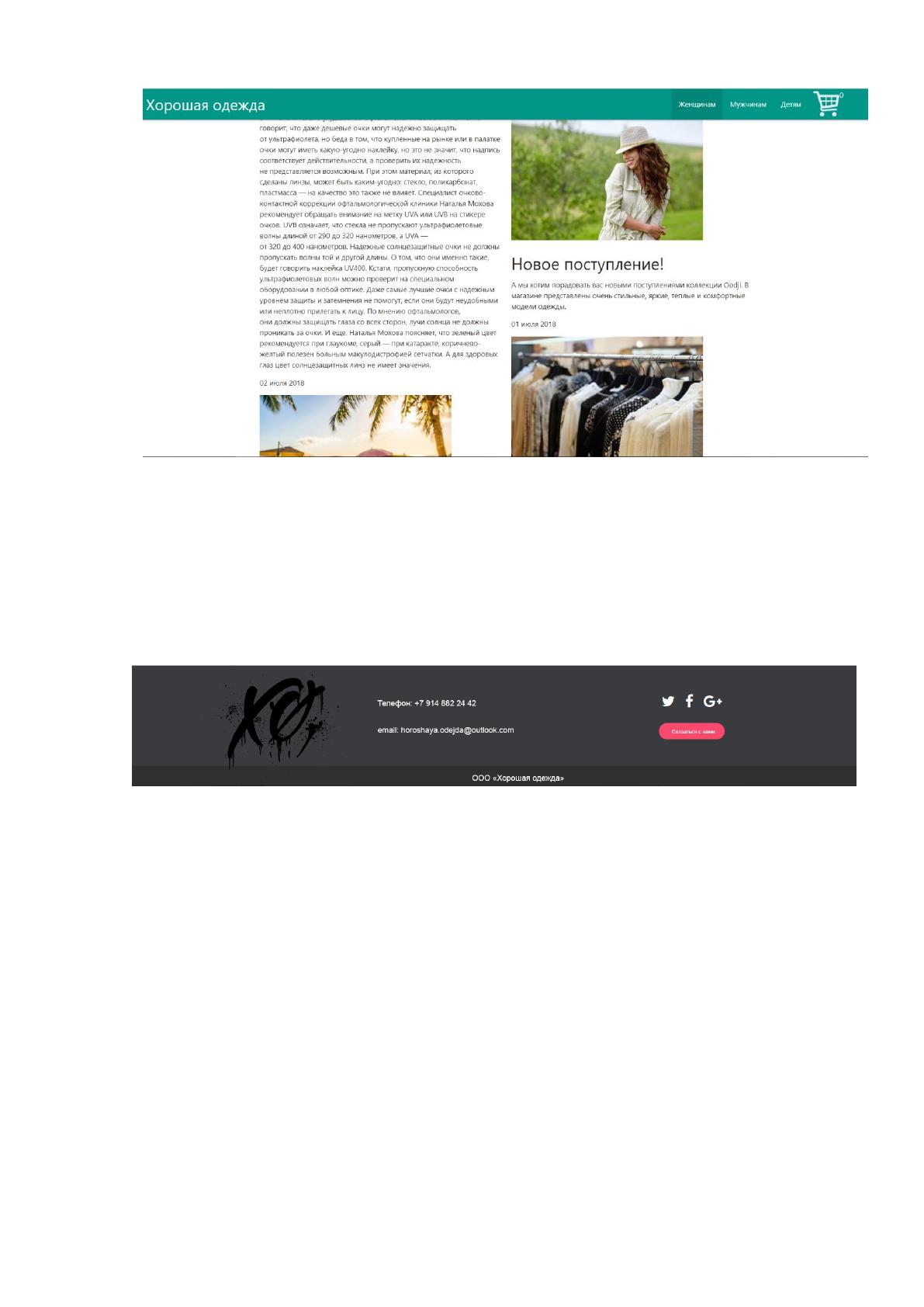

Рисунок 16. Главная страница электронного магазина (нижняя
часть).
Покупатель может ознакомиться с контактными данными:
Рисунок 17. «Подвал» интернет-магазина.
Перейдя по навигационным ссылкам в главном меню, покупатель попадает на
страницу с каталогом товаров:
52

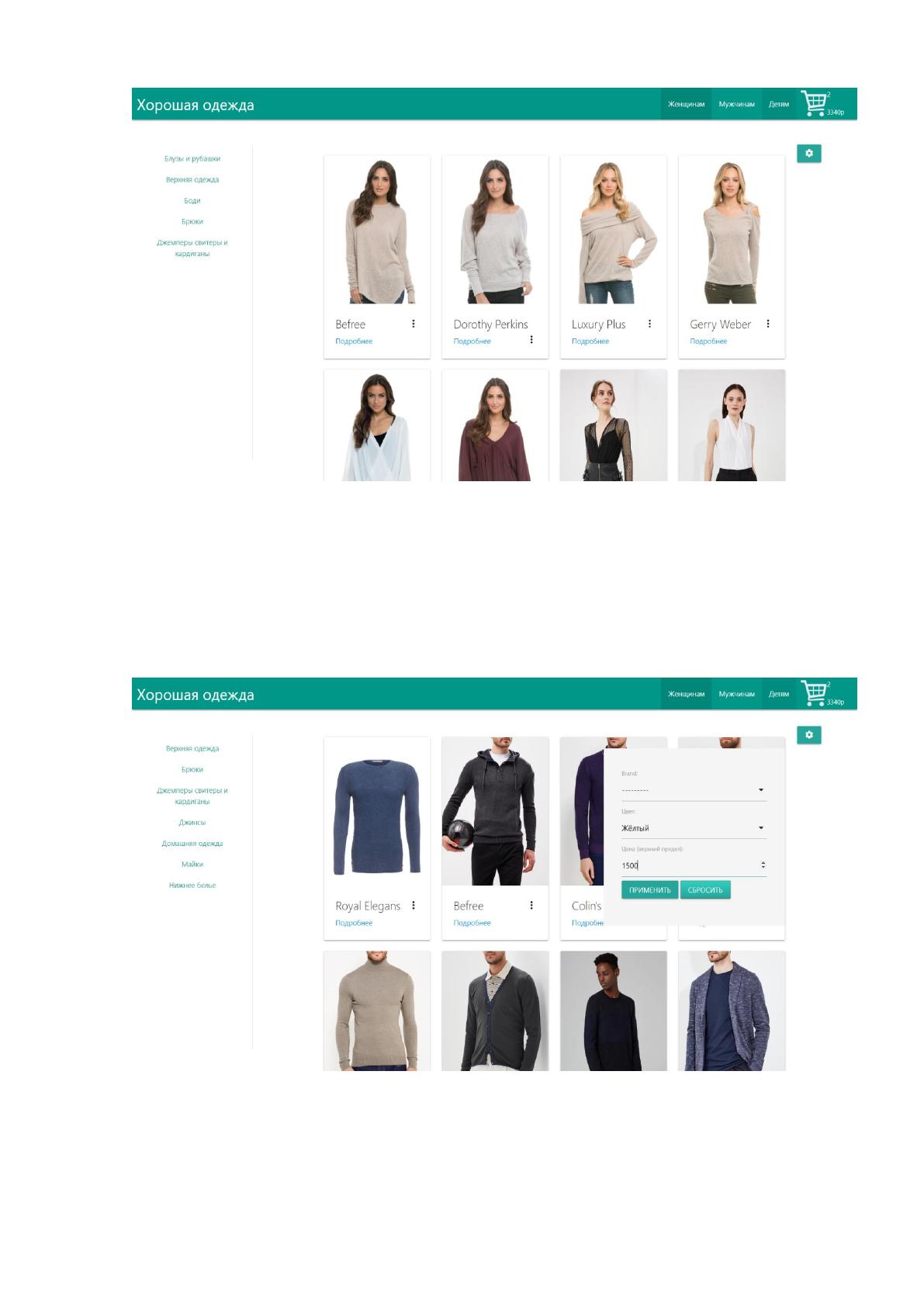

Рисунок 18. Страница каталога товаров.
На странице со списком продуктов имеется фильтр, используя который можно
получить список товаров в заданном ценовом диапазоне, цвете или брэнде
(рисунок 19).
Рисунок 19. Применение фильтра к списку товаров.
Информацию о товаре можно посмотреть несколькими способами: нажав на
символ с тремя вертикальными точками, прямо в общем списке каталога или
53
перейдя по ссылке с надписью «подробнее». Первый вариант
проиллюстрирован на рисунке 20.

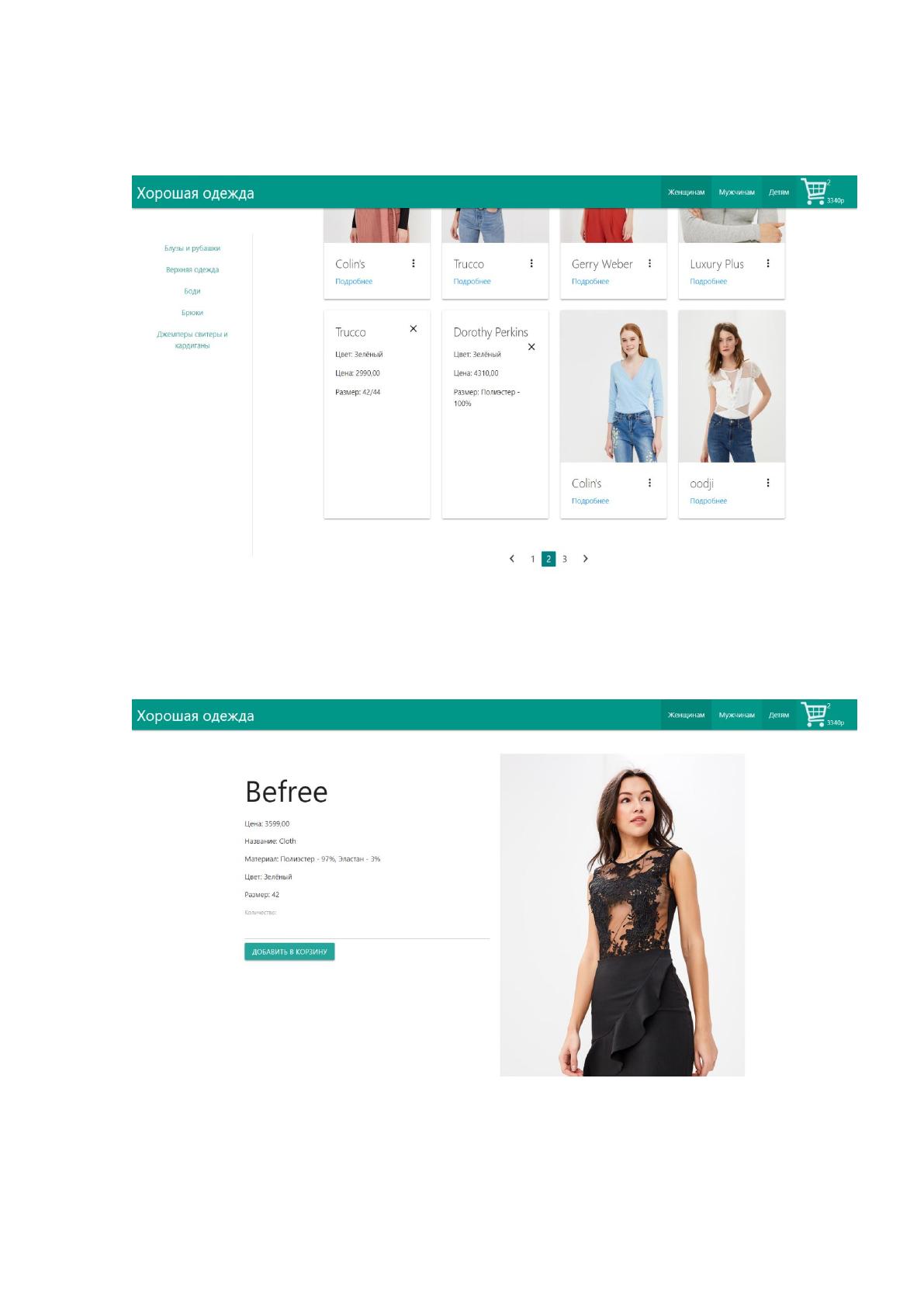

Рисунок 20. Информация о товаре в общем списке каталога.
Второй вариант проиллюстрирован на рисунке 21.
Рисунок 21. Подробная информация о товаре.
54
Также на странице с подробным описанием можно ознакомиться с отзывами о
товаре:

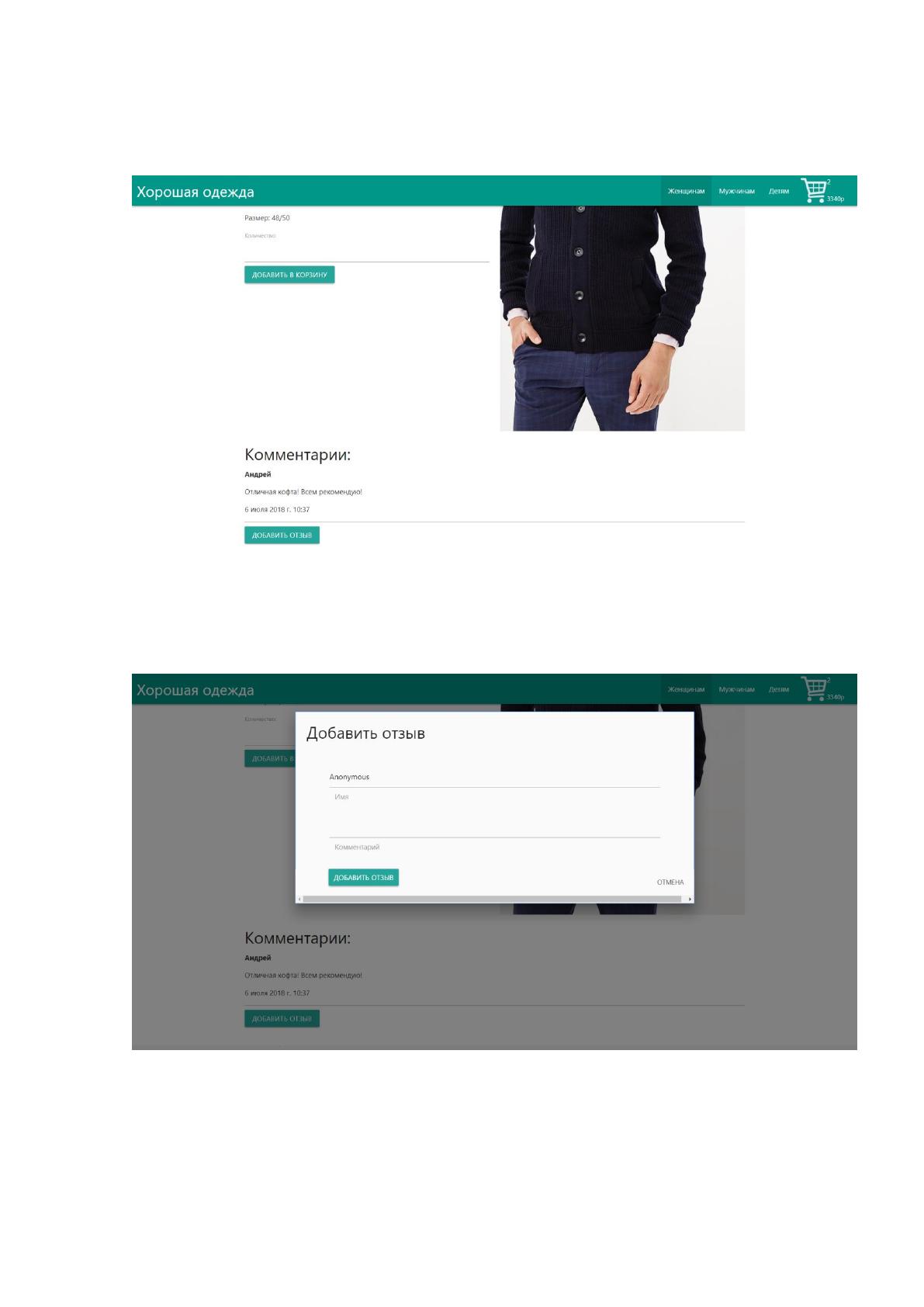

Рисунок 22. Просмотр отзывов о товаре.
Либо добавить свой отзыв:
Рисунок 23. Добавление отзыва о товаре.
Отзыв появится на сайте только после проверки администратором сайта.
