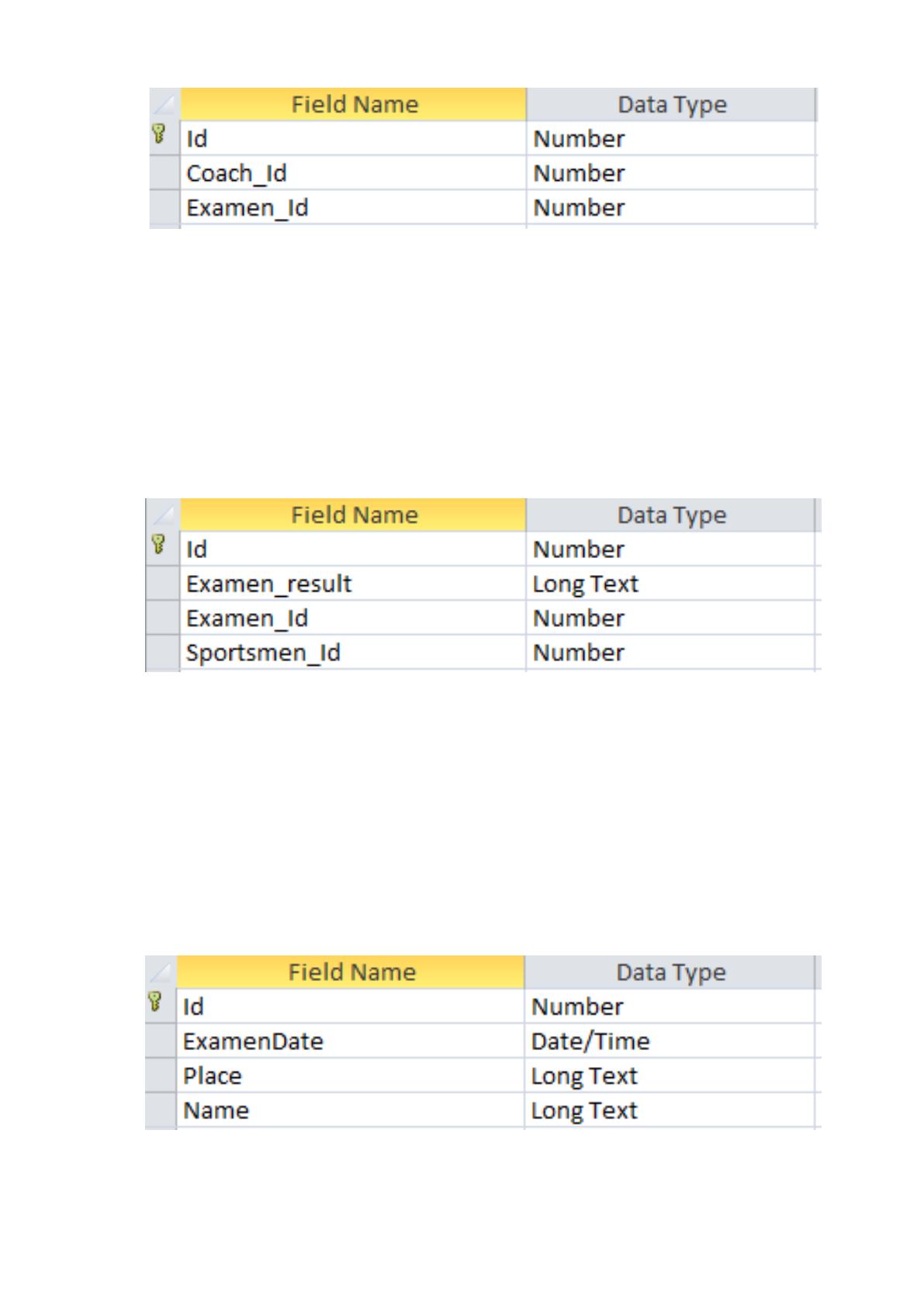

Рис. 33. Структура таблицы «Examen_Coach».
Поля таблицы:
• Id – Идентификатор записи (PK)
• Examen_id – Идентификатор экзамена
• Coach_id – Идентификатор тренера
Таблица Examen_Sportsmen (Экзамен – Спортсмен): содержит связь
экзаменов и спортсменов
Рис. 34. Структура таблицы «Examen_Sportsmen».
Поля таблицы:
• Id – Идентификатор записи (PK)
• Examen_result – Результат экзамена
• Examen_id – идентификатор экзамена
• Sportsmen_id – Идентификатор спортсмена
Таблица Examens (Экзамены): содержит информацию о экзаменах
Рис. 35. Структура таблицы «Examens».
73
Поля таблицы:
• Id – идентификатор экзамена (PK)
• ExamenDate – Дата экзамена
• Place – Место проведения
• Label – заголовок
Таблица Keyflex_descr (Ключи описания): содержит контексты для
описания деталей соревнования

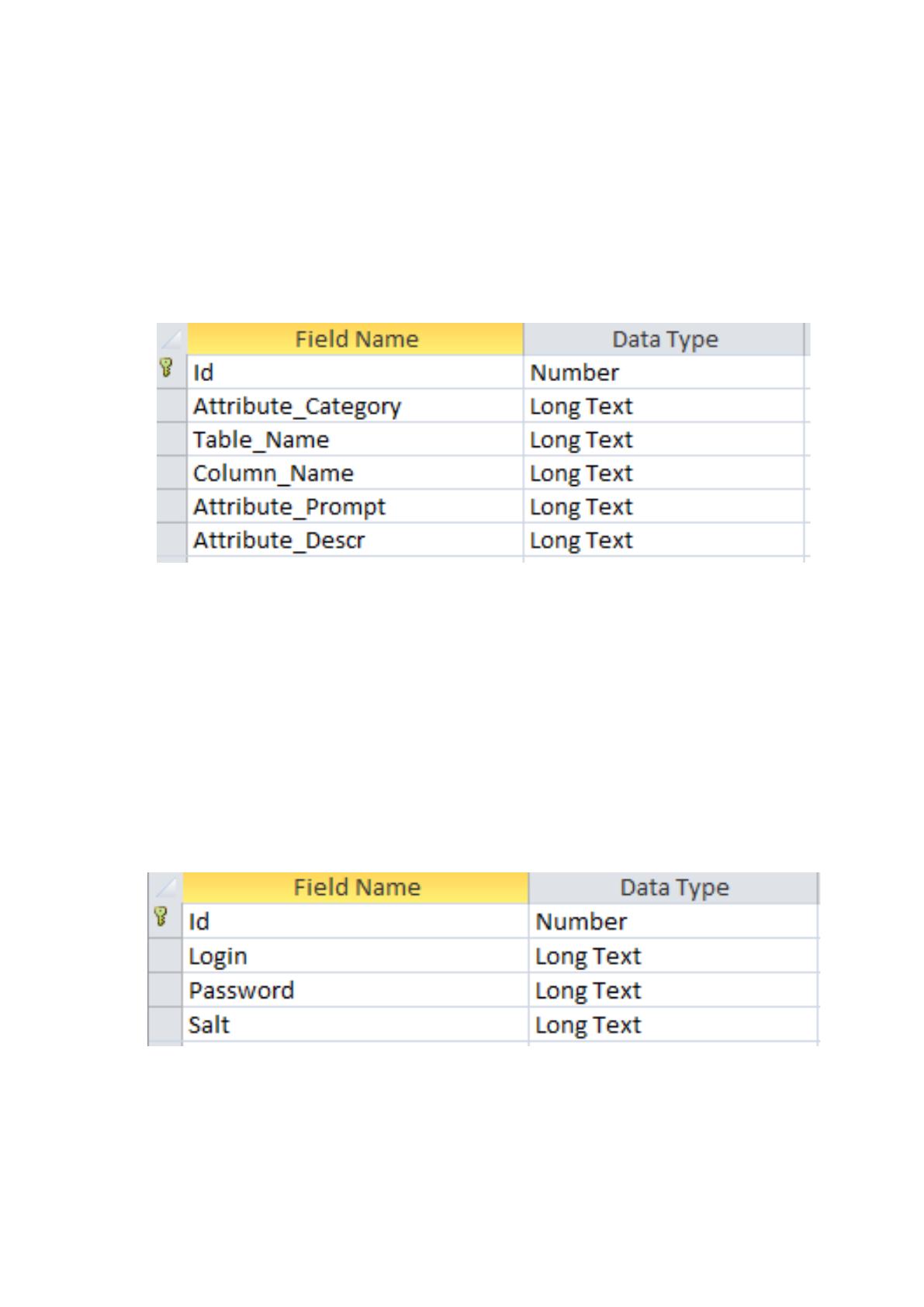

Рис. 36. Структура таблицы «Keyflex_descr».
Поля таблицы:
• Id – Идентификатор записи (PK)
• Attribute_Category – контекст
• Table_Name – Имя таблицы
• Column_Name – Имя колонки
• Attribute_Propmpt – Наименование атрибута
• Attribute_Descr – описание
Таблица Accounts (Аккаунты): Логины пользователей в системе
Рис. 37. Структура таблицы «Аккаунты».
Поля таблицы:
• Id – Идентификатор записи (PK)
• Login – логин
74
• Password – пароль
• Salt (соль) – часть пароля для кодирования
Таблица Relatives (Родственники): содержит информацию о родственниках
спортсменов

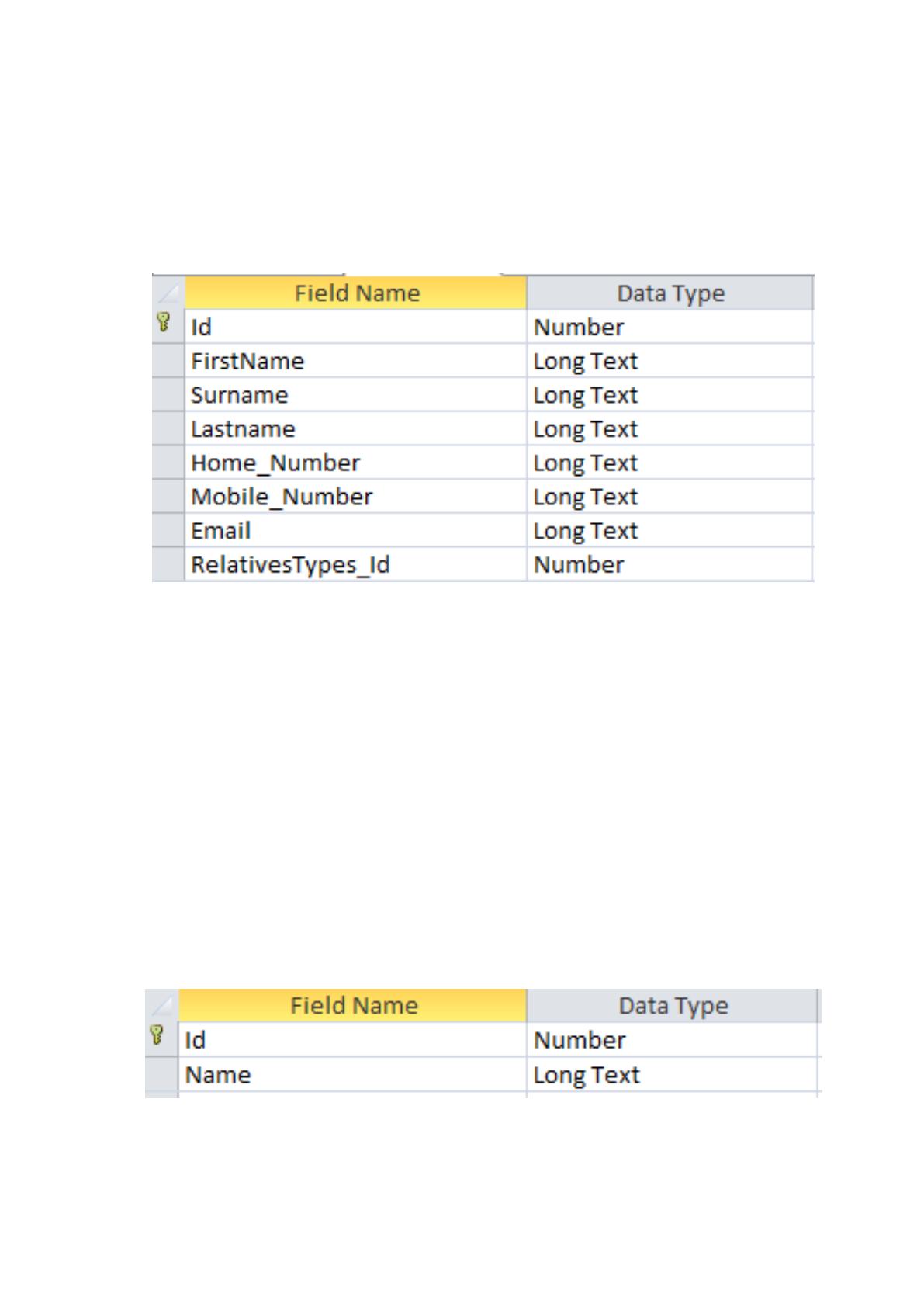

Рис. 38. Структура таблицы «Relatives».
Поля таблицы:
• Id – идентификатор родственника (PK)
• FirstName – Имя
• Surname – Отчество
• LastName – Фамилия
• Home_Number – домашний телефон
• Mobile_Number – мобильный телефон
• Email – электронный адрес
• RelativesTypes_Id – Тип родственника
Таблица RelativesTypes (Тип родственника): содержит информацию о типах
родственников
Рис. 39. Структура таблицы «RelativesTypes».
Поля таблицы:
75
• Id– Идентификатор типа родственника (PK)
• Name – Наименование типа
Таблица Relative_Sportsmen (Отношение родственников к спортсменам):
содержит информацию об отношении родственников к спортсменам

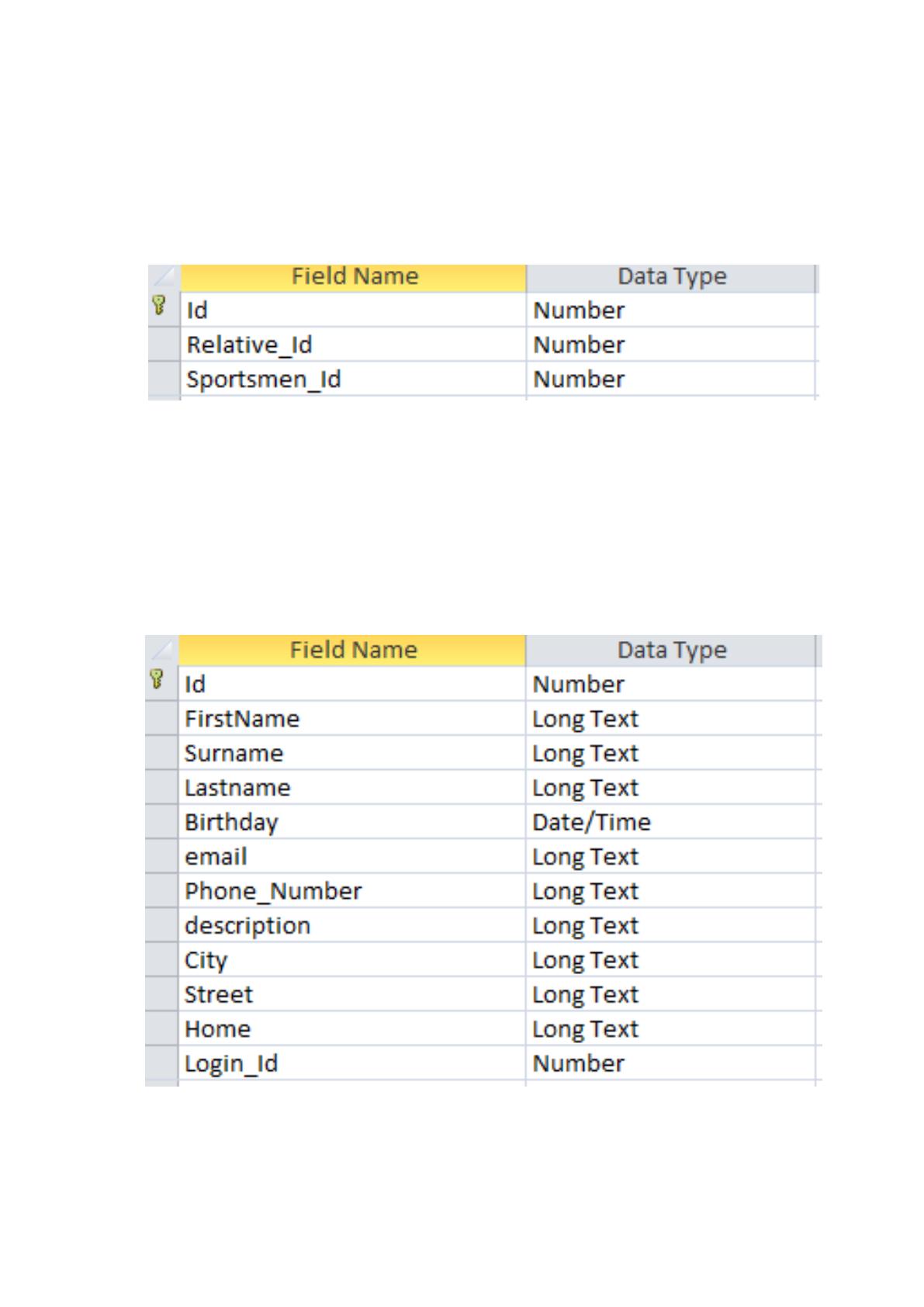

Рис. 40. Структура таблицы «Relative_Sportsmen».
Поля таблицы:
• Id– Идентификатор записи (PK)
• Relative_id – Идентификатор родственника
• Sportsmen_id – идентификатор спортсмена
Таблица Sportsmens (Спортсмены): содержит информацию о спортсменах
Рис. 41. Структура таблицы «Sportsmens».
Поля таблицы:
76
• Id – идентификатор спортсмена (PK)
• FirstName – имя
• Surname - отчество
• LastName –фамилия
• BirthDay – дата рождения
• Email – электронный адрес
• Phone_Number – Номер телефона
• Description - описание
• City – город
• Street – улица
• Home – дом
• Login_Id – логин
Таблица Level_Types (Уровень тренера): содержит информацию о
возможных уровнях квалификации тренеров

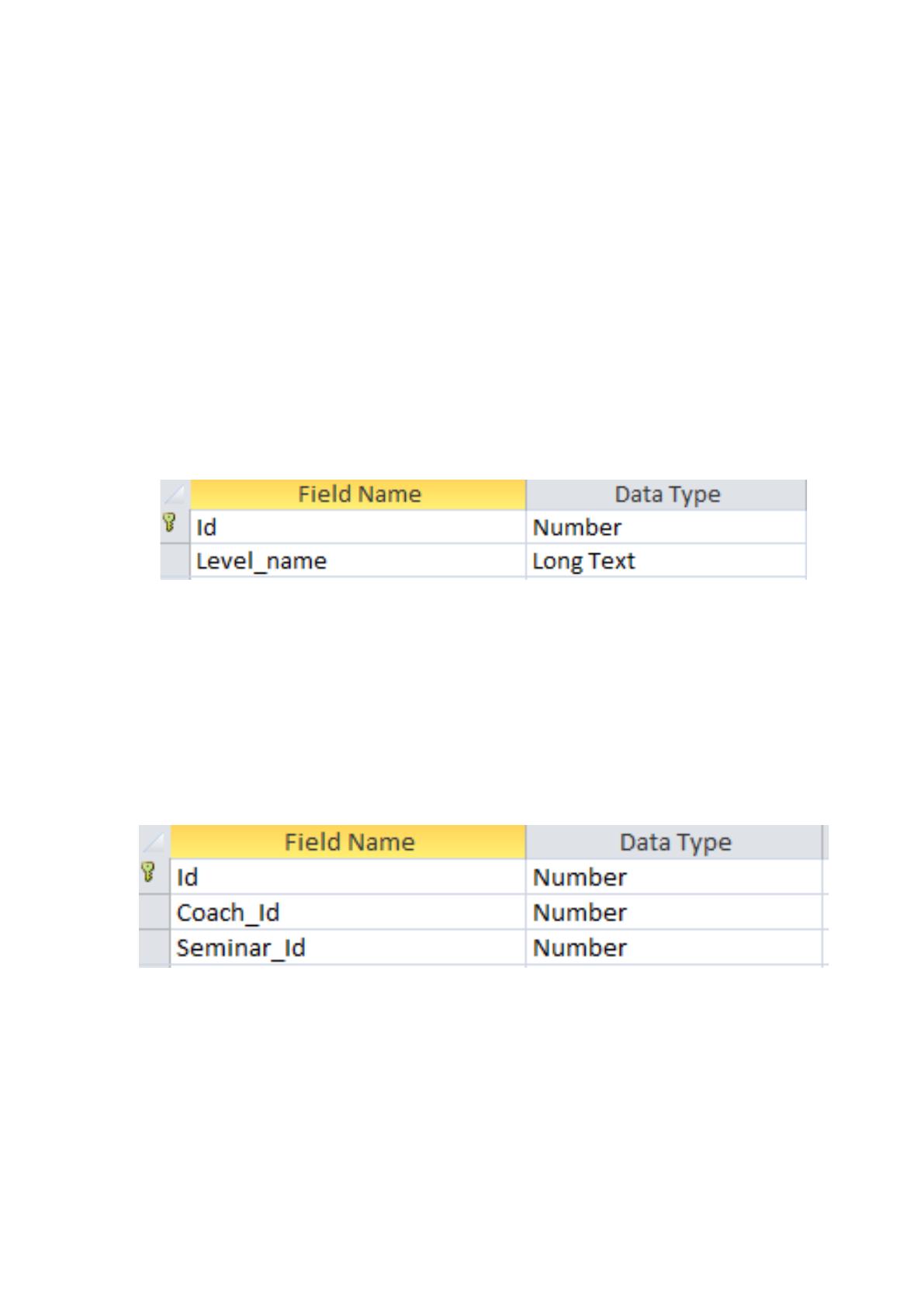

Рис. 42. Структура таблицы «Level_Types».
Поля таблицы:
• Id– Идентификатор типа уровня (PK)
• Level_name – Наименование уровня
Таблица Seminar_Coach (Семинары – Тренера): содержит связь тренеров с
семинарами
Рис. 43. Структура таблицы «Seminar_Coach».
Поля таблицы:
• Id – Идентификатор записи (PK)
• Coach_id – Идентификатор тренера
• Seminar_id – Идентификатор семинара
77
Таблица Seminar_Sportsmen (Семинар – Спортсмен): содержит связь
семинаров и спортсменов

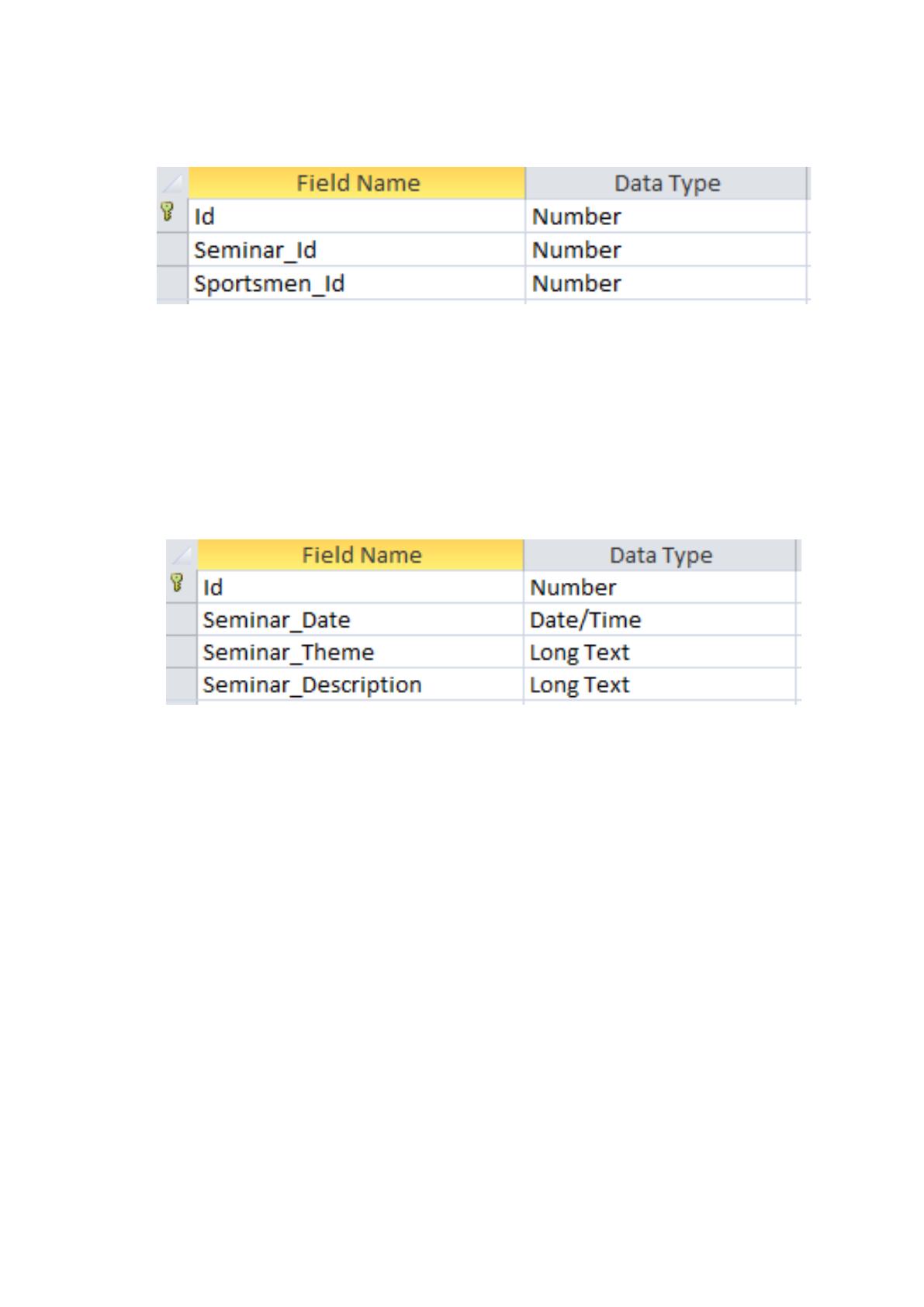

Рис. 44. Структура таблицы «Seminar_Sportsmen».
Поля таблицы:
• Id – Идентификатор записи (PK)
• Seminar_id – идентификатор семинара
• Sportsmen_id – Идентификатор спортсмена
Таблица Seminars (Семинары): содержит информацию о семинарах
Рис. 45. Структура таблицы «Семинары».
Поля таблицы:
• Id – идентификатор семинара (PK)
• Seminar_Date – Дата семинара
• Seminar_Theme – Тематика семинара
• Seminar_Description– Описание
Таблица Sportsmen_Clubs (Спортсмены - Клубы): содержит информацию о
принадлежности спортсменов клубам
78

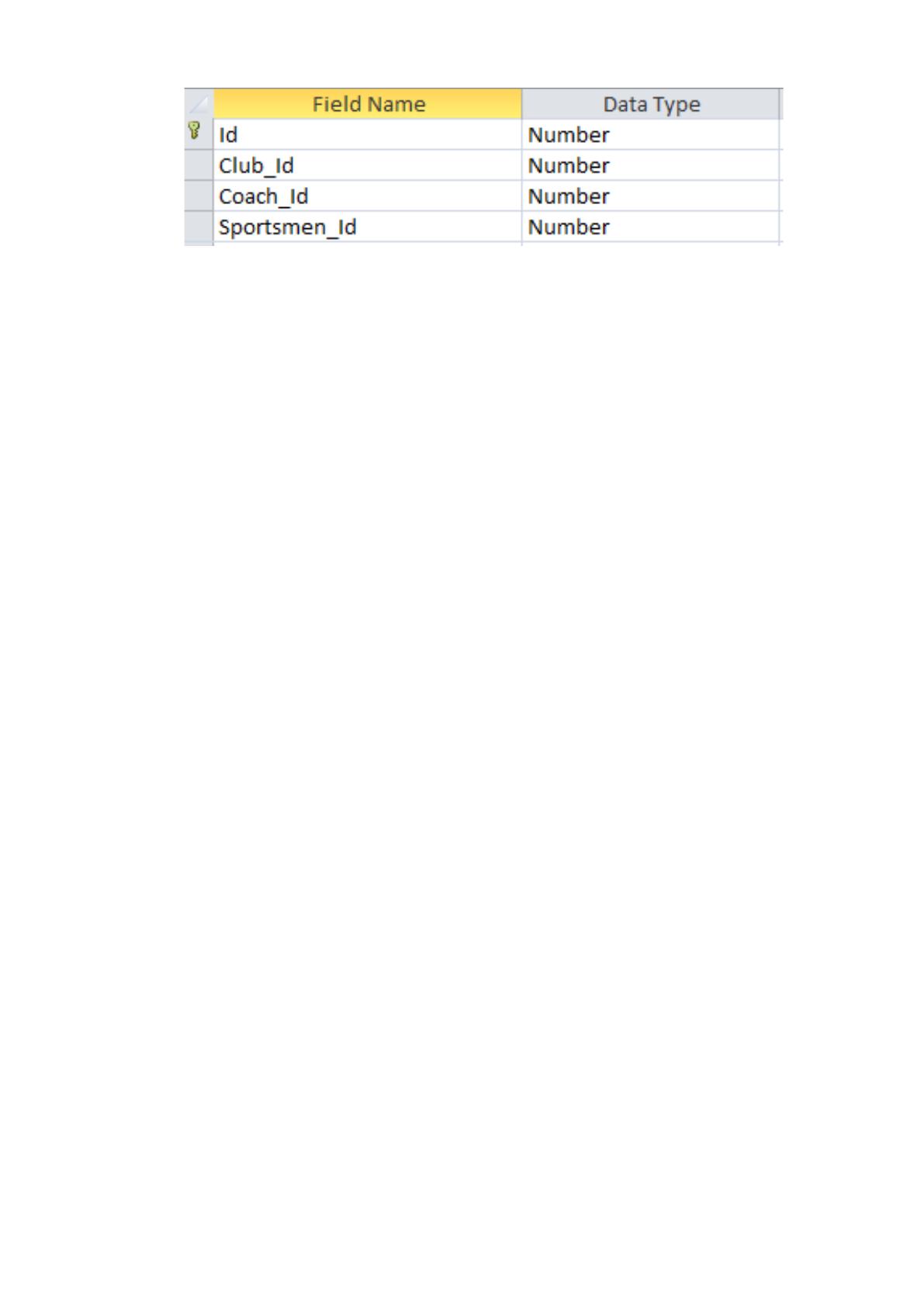

Рис. 46. Структура таблицы «Sportsmens_Clubs».
Поля таблицы:
• Id – идентификатор записи (PK)
• Club_Id – Идентификатор клуба
• Coach_Id – Тренер данного спортсмена в данном клубе
• Sportsmen_Id– Идентификатор спортсмена
2.3.3. Структурная схема пакета (дерево вызова программных модулей)
Для реализации поставленных задач необходимо реализовать следующие
модули:
• Модуль авторизации
• Модуль для работы с клубами
• Модуль для работы с тренерами
• Модуль для работы со спортсменами
• Модуль для работы с соревнованиями
• Модуль для работы с экзаменами
• Модуль для работы с семинарами
79

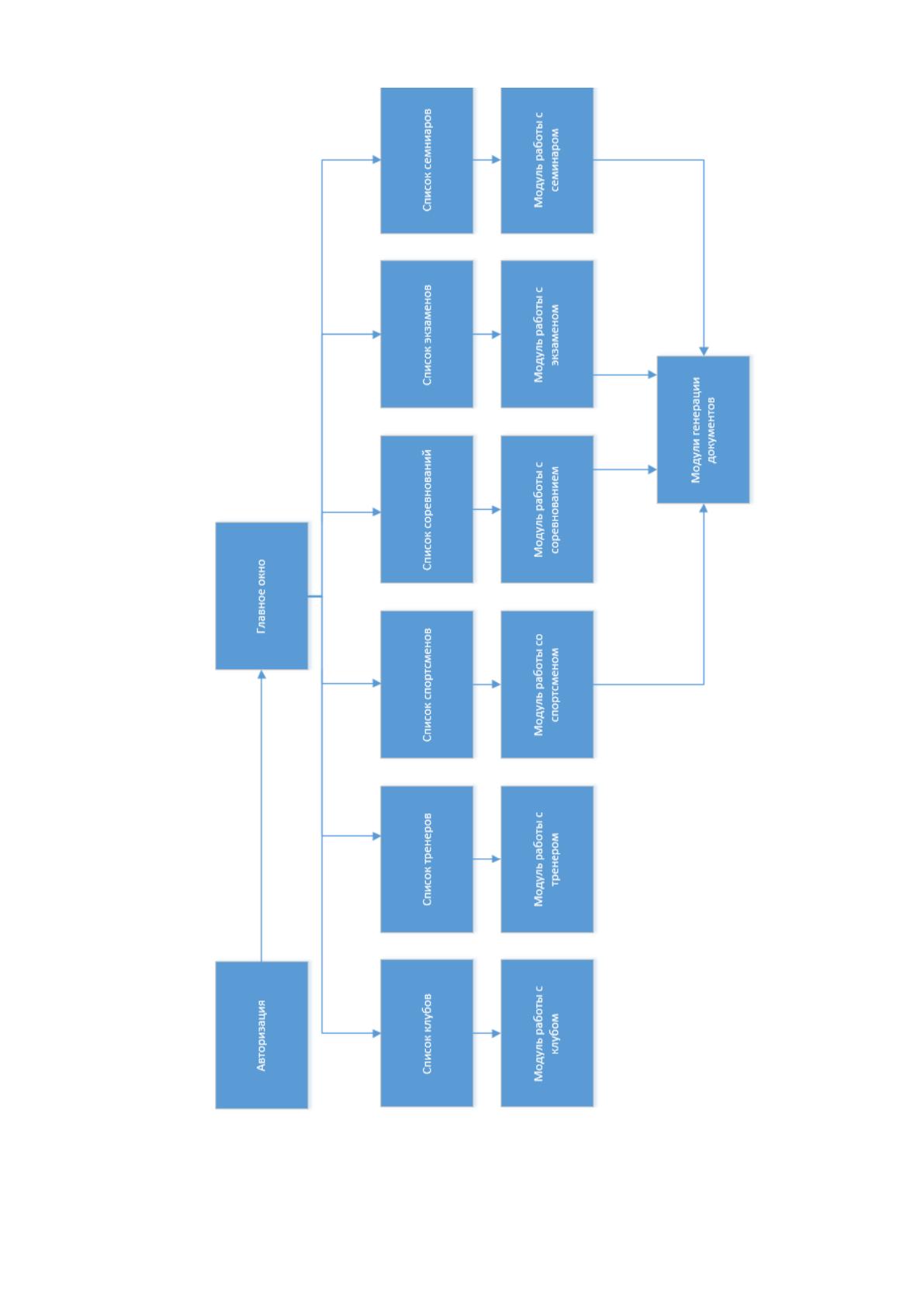

Рис. 47. Структура программы.
80
2.3.4. Описание программных модулей
Модуль авторизации.
При открытии программы первое, что открывается – это модуль
авторизации.
Этот модуль обеспечивает безопасность подключения к базе данных,
инициализацию рабочей сессии и согласование дальнейшего шифрования по
алгоритму RSA.
Система не хранит локально никаких учётных данных. Только данные о
инициализированной сессии. Это сделано для того, чтобы при отсутствии
подключения к БД не было возможности войти в систему и получить данные.
Главное меню
Модуль, позволяющий переключаться между другими модулями системы.
Модуль работы с клубами
Модуль позволяет тренерам и руководителям организации изменять,
добавлять и удалять информацию о клубах, внесённых в систему.
Модуль работы с тренерами:
Позволяет редактировать личную информацию о тренерах, а также
добавлять или удалять тренеров из системы.
Модуль работы со спортсменами:
Позволяет редактировать личную информацию о спортсменах, добавлять и
удалять их из системы, а также изменять принадлежность спортсмена к тому или
иному клубу.
Модуль работы с соревнованиями:
Позволяет создавать новые соревнования в системе, редактировать по ним
информацию, а также добавлять или удалять в них спортсменов и категории.
Позволяет получить на выходе сгенерированные списки участников
соревнований, разбитые по категориям.
81
Модуль работы с экзаменами:
Позволяет создавать в системе информацию о проведенных экзаменах и
относить к ним спортсменов и тренеров. Удалять экзамены из системы запрещено.
Модуль работы с семинарами:
Позволяет создавать в системе информацию о проведенных семинарах, а
также относить к ним спортсменов и тренеров. Удалять семинары из системы
запрещено.
2.4. Контрольный пример реализации проекта и его описание
Работа с системой начинается с авторизации

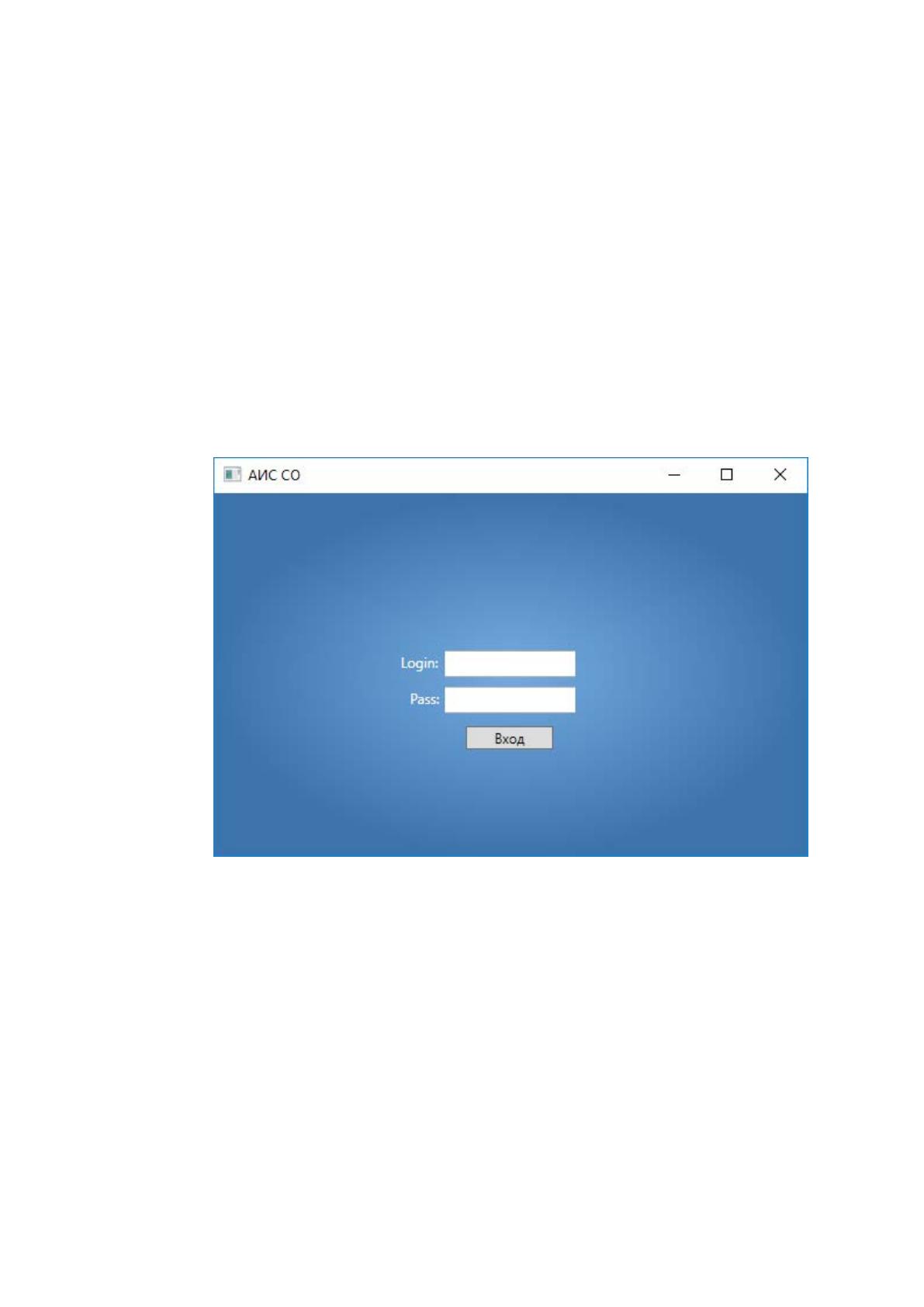

Рис. 48. Модуль авторизации
После авторизации система перенаправляет нас на главное меню.
