Исходя из таблицы выбираем «Cisco CP-7970G» так как имеет
наименьшую стоимость, а также поддерживает большее количество
протоколов связи, что даёт больше возможностей последующей организации
колл-центра при дальнем развитии компании.
Из IP-камер будем использовать камеру компании Hikvision, а именно
DS-2CD2123G0-IS. Она была приобретена, когда появились первые
проблемы с безопасностью в розничном магазине предприятия, но в виду
старого оборудования эту камеру было использовать невозможно из-за
недостаточной пропускной способности сети. Далее приведены её
характеристики:
Таблица П4.4
Характеристики IP-камеры Hikvision DS-2CD2123G0-IS
Характеристика
Значение
Разрешение
1920x1080
Битрейт видео
32 Кбит/с – 16
Мбит/c
Фрейм рейт
25 к/c
Детекция
движения
Обнаружение
пересечения линии,
вторжения в
область
Распознавание
объектов
Обнаружение лиц
Действия по
тревоге
Уведомление
клиента, отправка
email, загрузка на
FTP, активация
канала записи
88
Приложение 5
Так как планируется работа сервера на ОС «Windows Server2012r2», то
целесообразно, что бы рабочие ПК так же работали в экосистеме Windows.
Далее в таблице П6.1 представлены ОС семейства Windows из которых будет
производиться выбор.
Таблица П5.1
Выбор ОС для рабочих ПК
Критерии
отбора
Windows 10
Windows
8.1
Windows
7
Совместимость
с серверной ОС
Да
Да
Да
Поддержка
необходимого
ПО
Да
Да
Да
Частота
обновлений
Часто
Часто
Прекращена
Поддержка
современных
устройств
Полная
Полная
Частичная
Цена, руб
От 2000
От 1590
От 1390
Выбор ОС для рабочих ПК будет в пользу «Windows 10». Данная ОС
является самой новой из представленных в списке, она получает все самые
необходимые обновления безопасности и будет поддерживаться значительно
дольше других ОС.
Для работы с бухгалтерией организация ранее использовала 1С
Предприятие 8.3. Менять его не планируется.
Выбор прикладного ПО и критерии, по которым проводился выбор,
продемонстрирован в таблице П5.2.
89
Таблица П5.2
Выбор комплекта типового ПО для ПК
Критерии
отбора
LibreOffice
6.3.3
MS Office
2016
Google
Документы
и таблицы
WPS
Office
10.2.0
Реклама
Нет
Нет
Да
Да
Работа с
мобильных
устройств
Только
просмотр
Да
Да
Только
просмотр
Облачное
хранилище
Нет
5ТБ
10Гб
Нет
Работа
нескольких
людей
одновременно
Нет
Да
Да
Нет
Полноценная
тех поддержка
Не
приоритетная
Да
Не
приоритетная
Не
приоритетная
Цена
Бесплатно
От 1290 Руб
Бесплатно
Бесплатно
Как видно из таблицы, для работы в офисе имеется несколько
вариантов бесплатных вариантов, которые максимально приближены
типовому продукту от компании Microsoft. Однако выбор организации будет
в пользу «MS Office 2016», так как ранее определились использовать
операционную систему компании Microsoft, дабы не тратить время и
средства на переобучение персонала работе в новой среде. Также при этом
предоставляется облачное хранилище, в котором можно будет хранить
документы, которые будут доступные из любой точки, где есть доступ к сети
Интернет.
В качестве СУБД будет продолжаться использоваться Oracle Database,
так как данная система уже реализована в компании и не требует
вмешательства.
90
Приложение 6
Приступим к настройке OSPF. Нам необходимо чтобы со всех наших
сетей рабочих станций были доступны все IP адреса, при этом мы не будем
прописывать статические маршруты.
Прежде чем приступить к настройке динамической маршрутизации
необходимо настроить адрес на loopback-интерфейсе (логический
интерфейс). Дело в том, что OSPF при запуске самого процесса генерирует
router id и по умолчанию он берёт наибольший адрес на loopback-интерфейсе,
а если его нет, то берёт наибольший адрес на физическом интерфейсе. Такого
допускать нельзя, так как если с интерфейсом что-либо случается, то весь
процесс OSPF поломается.
Заходим в терминал, переходим в режим конфигурации и указываем
адрес loopback-интерфейса, как показано на рисунке П6.1, а после включаем
интерфейс с помощью команды no shutdown:

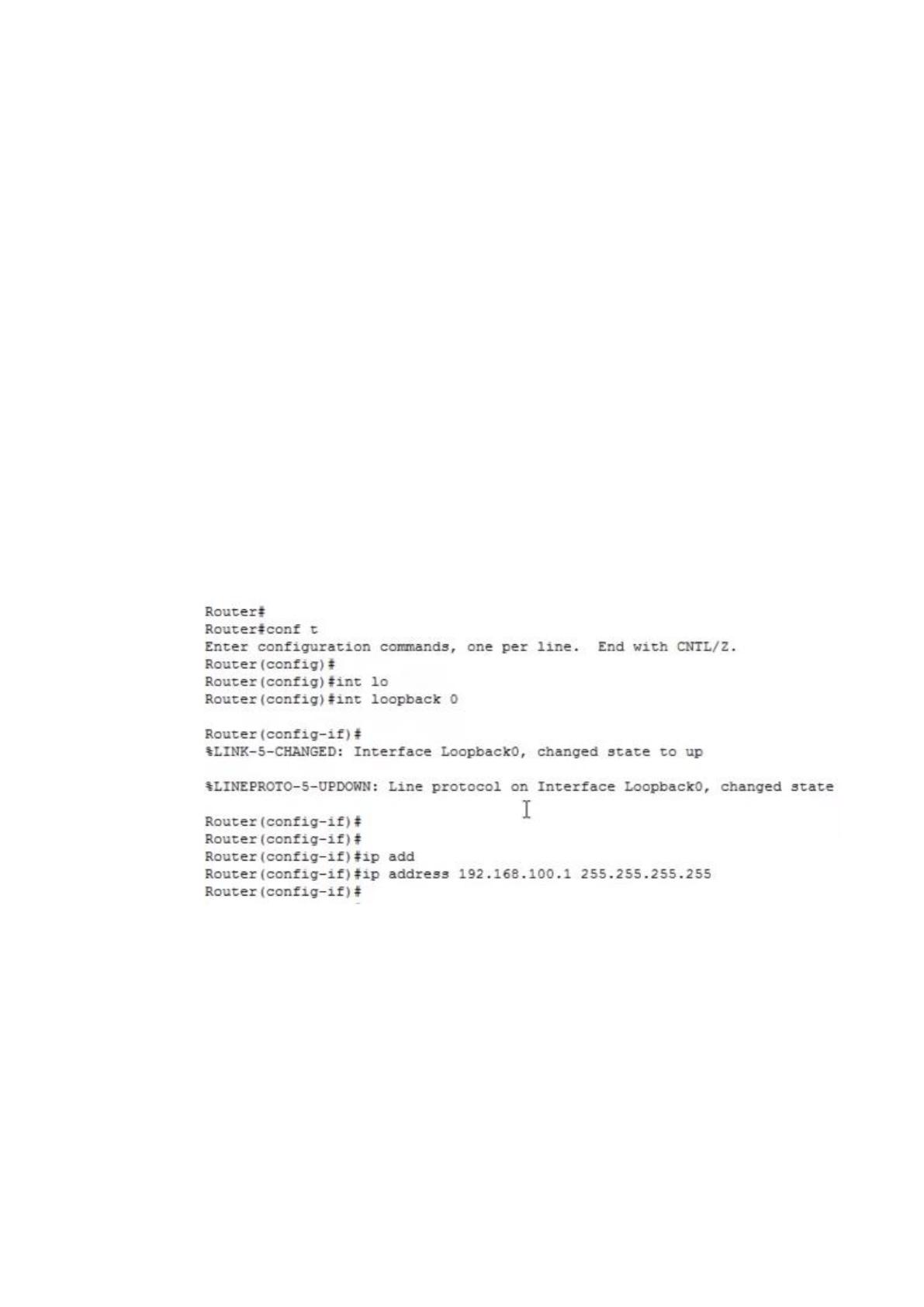

Рисунок П6.1. Настройка loopback-интерфейса на первом
маршрутизаторе
Далее необходимо включить сам процесс OSPF, прописать все сети,
непосредственно подключённые к этому роутеру, прописать обратную маску
и указать «область», в случае нашей сети роутеры будут находиться в рамках
одной области под номером 0
91

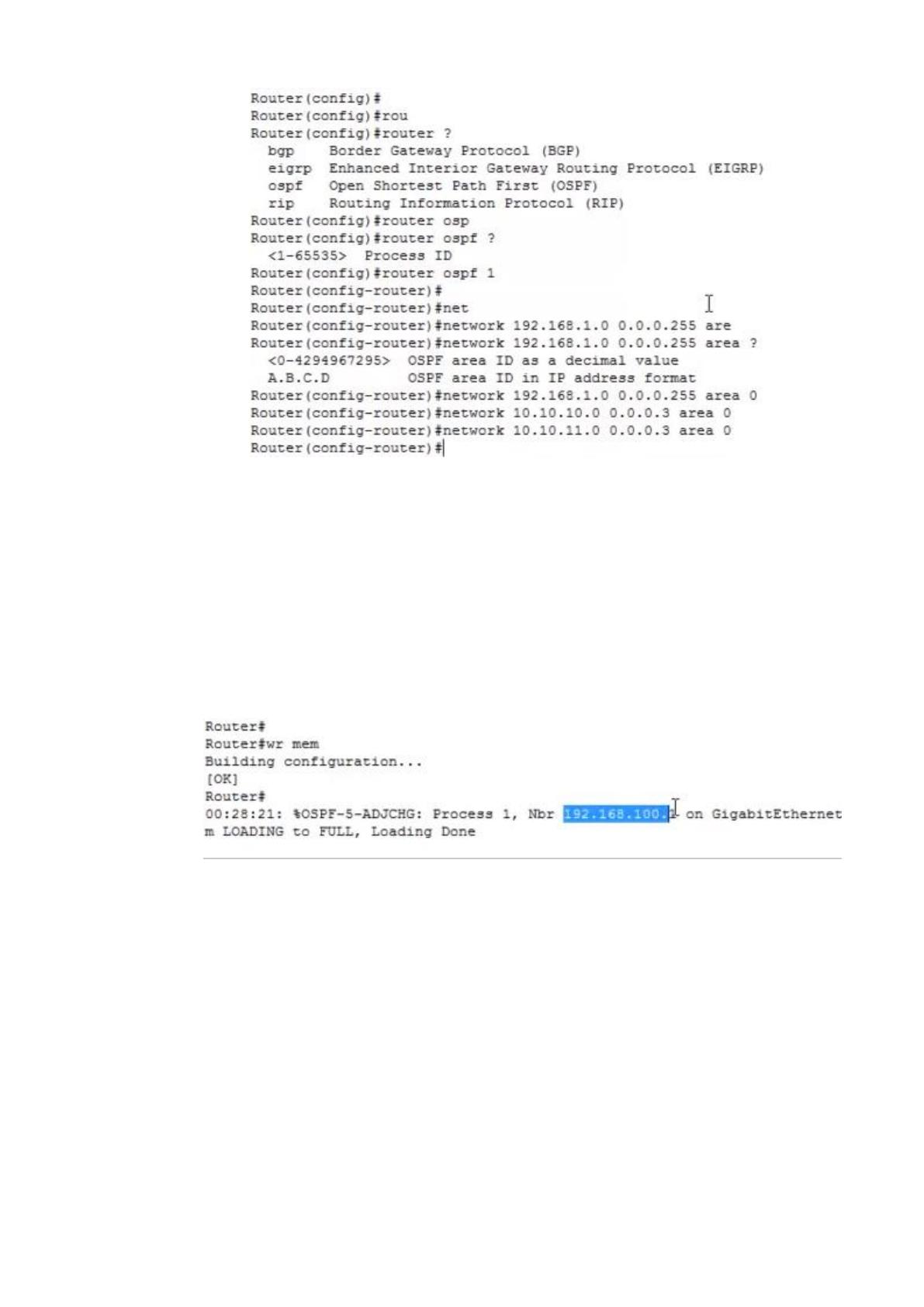

Рисунок П6.2. Настройка OSPF
Далее аналогичным образом настраиваем второй маршрутизатор:
прописываем loopback-интерфейс, включаем процесс OSPF и прописываем
подключённые сети. После сохранения конфигурации с помощью команды
wr mem мы должны увидеть сообщение о том, что OSPF работает и уже
нашёлся соседний роутер с адресом, который мы повесили на loopback
интерфейс на первом роутере:
Рисунок П6.3. Сообщение о найденном соседе от протокола
OSPF
И вновь аналогичным способом прописываем всё на центральном
маршрутизаторе. После того как всё прописали выводим таблицу
маршрутизации с помощью команды show ip route:
92

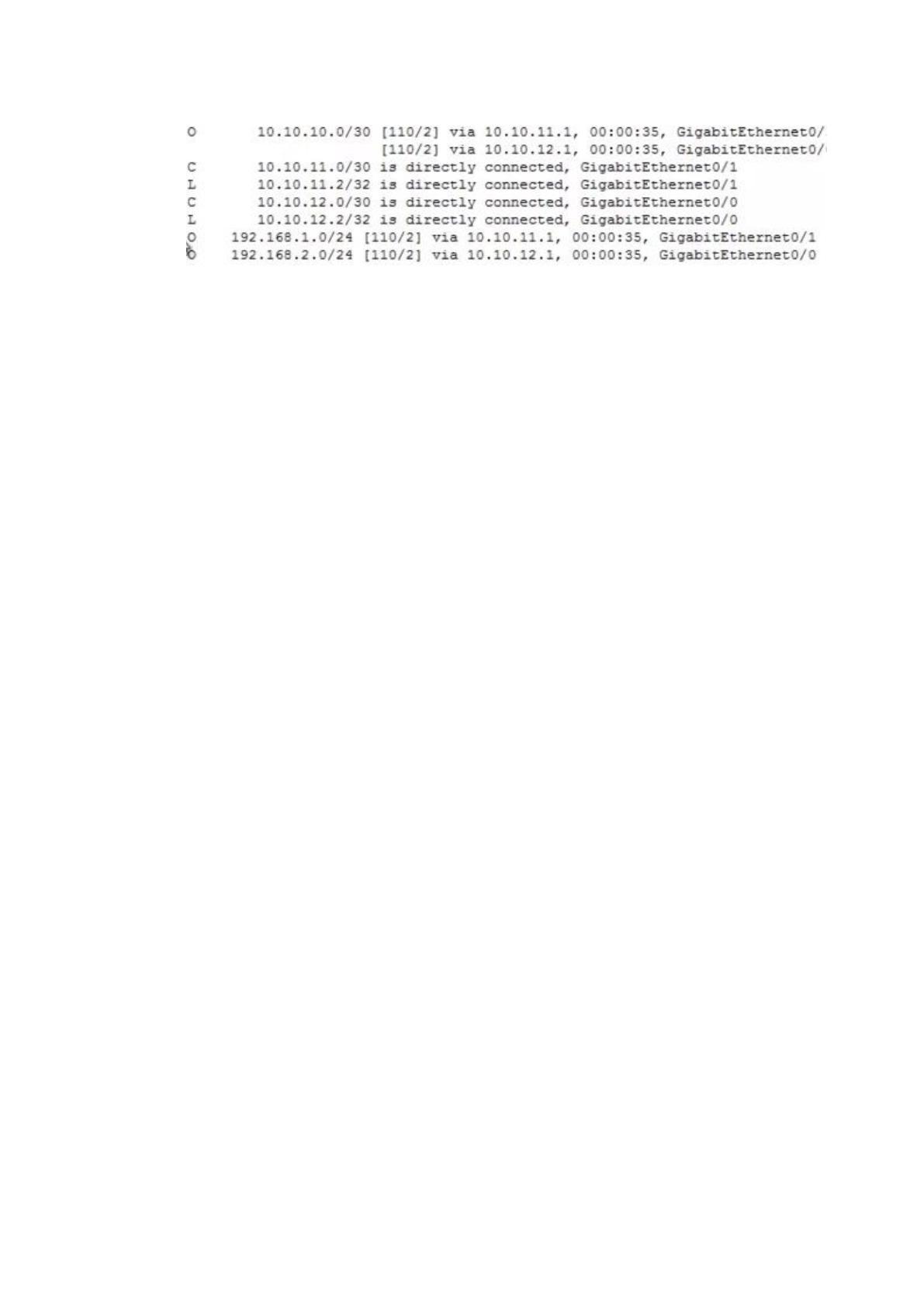

Рисунок П6.4. Таблица маршрутизации
Здесь мы видим маршруты, помеченные слева буквой «О» — это
показатель того, что данный маршрут получен с помощью протокола OSPF.
93
Приложение 7
Инв подп. Подп. и дата Взам. инв
Согласовано
Изм.
Кол.уч
Лист. док Подп Дата
Стадия Лист ЛистовРазработал
Проверил
Наименование документа
Наименование организации
Наименование объекта
Наименование листа
Р
0 0
Организация
разработчика
Коммутатор Cisco Catalyst
WS-C3560-48PS-S
VLAN1, VLAN2, VLAN3,
VLAN7, VLAN8, VLAN11,
VoVLAN 30,
VoVLAN 32
Щиток
распределителя
Рабочие
станции
IP-Телефон
Cisco CP-7970G
МФПУ
ИСиТ ВБИо-401т
Лит. Масштаб
Изм. Лист докум. Подпись Дата
Руководитель Страхов О.А.
17.06.20
Консультант
Рецензент
Дипломник
Пилинога А.И.
Выпускная квалификационная работа
Разработка мультисервисной
сети в ООО «Омега»
Чертёж соединений в главном
офисе организации
Лист 1 Листов 3
Утвердил
17.06.20
ИМиИКТ
В серверную
К серверу
МФУ Xerox
B205

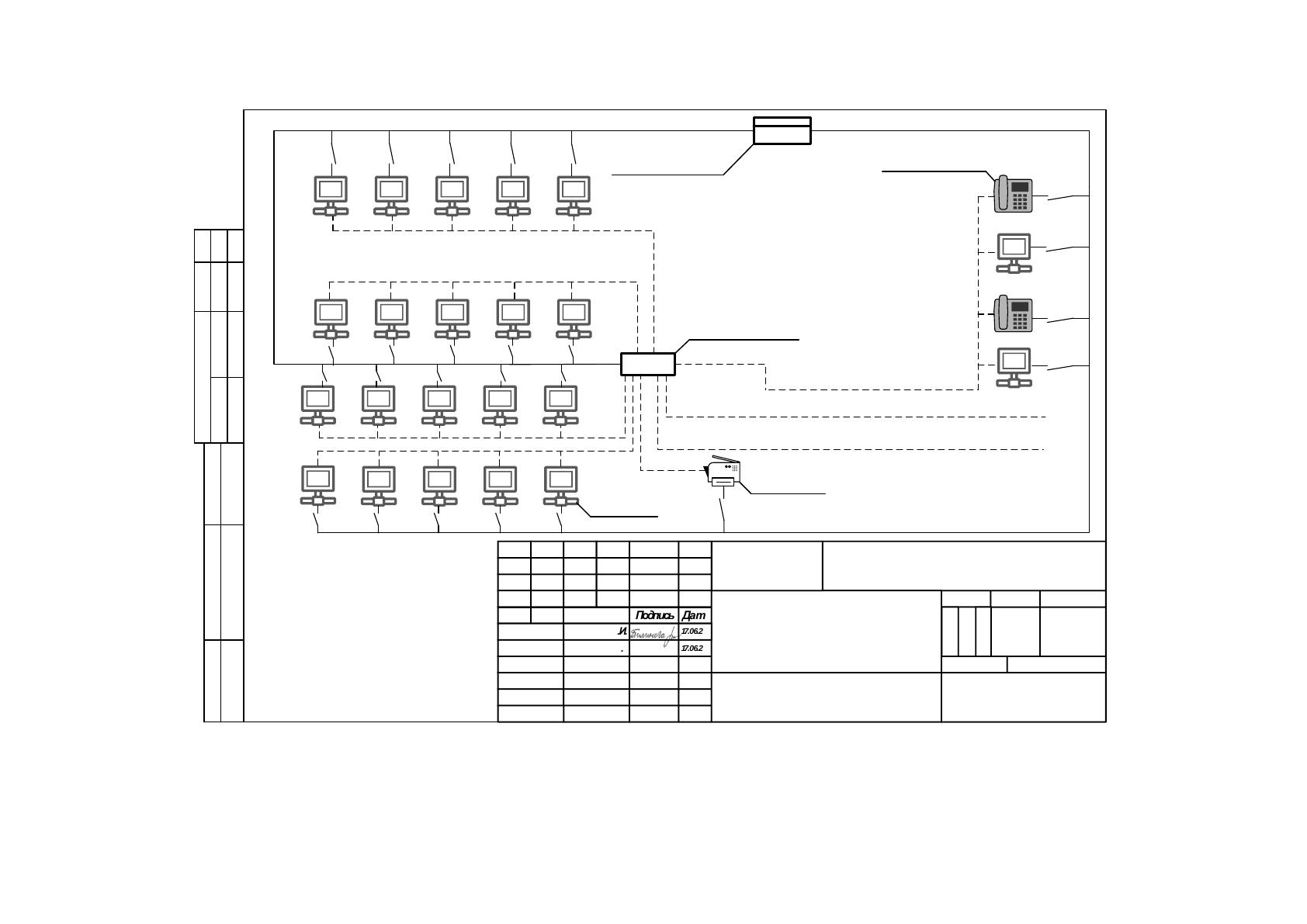

Рисунок П7.1 – Чертёж соединений в “Главном офисе” организации
94
Инв подп. Подп. и дата Взам. инв
Согласовано
Изм.
Кол.уч
Лист. док Подп Дата
Стадия Лист ЛистовРазработал
Проверил
Наименование документа
Наименование организации
Наименование объекта
Наименование листа
Р
0 0
Организация
разработчика
МФПУ
ИСиТ ВБИо-401т
Лит. Масштаб
Изм. Лист докум. Подпись Дата
Руководитель Страхов О.А.
17.06.20
Консультант
Рецензент
Дипломник
Пилинога А.И.
17.06.20
Выпускная квалификационная работа
Разработка мультисервисной
сети в ООО «Омега»
Чертёж соединений в серверной
организации
Лист 2 Листов 3
Утвердил
ИМиИКТ
В главный
офис
Интернет
В розничный
магазин
Сервер Depo
Storm 1420B1
Маршрутизатор
Cisco ISR 4331
К коммутатору
главного офиса
Щиток
распределителя
Маршрутизатор
Cisco ISR 4331
Маршрутизатор
Cisco ISR 4331

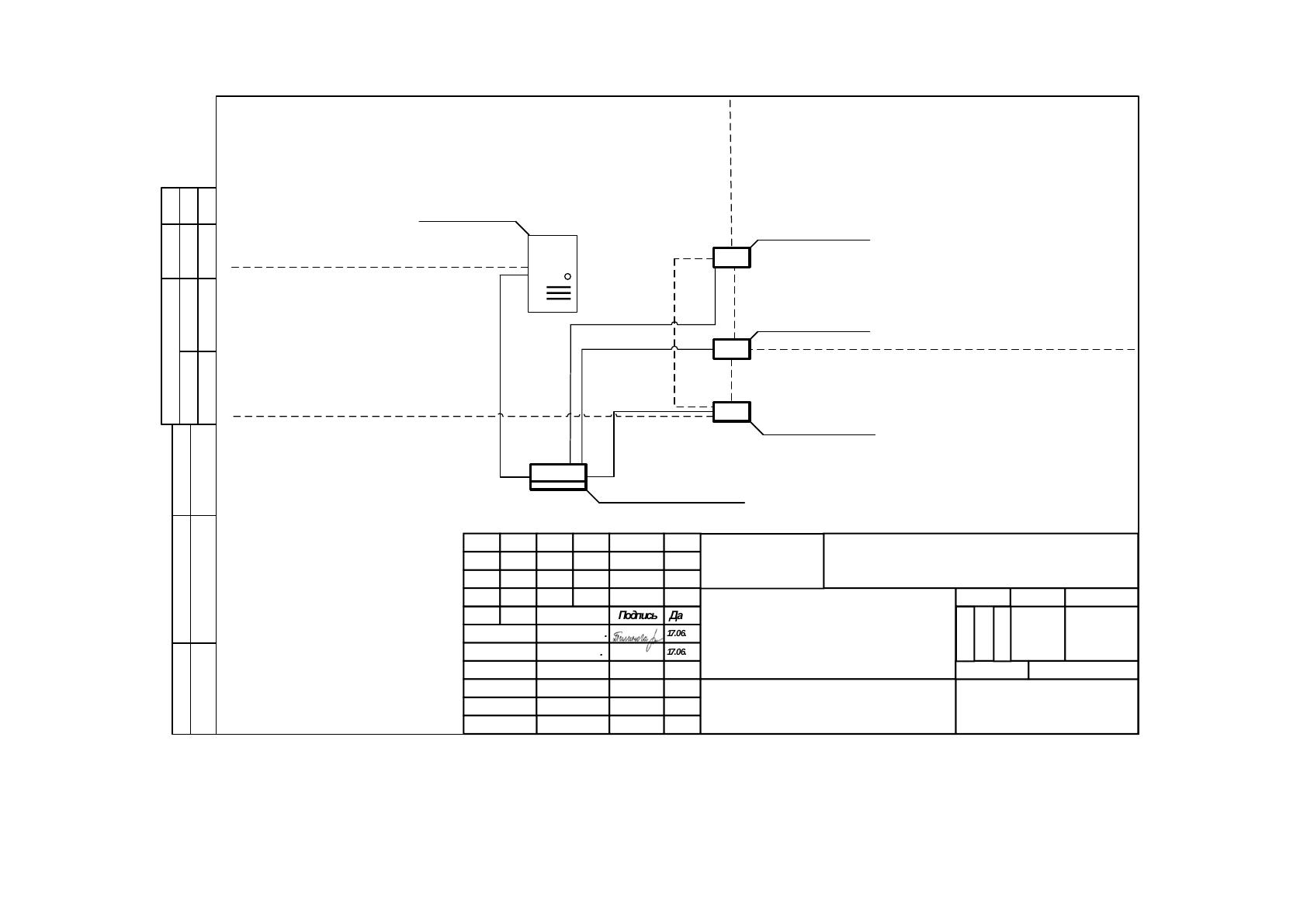

Рисунок П7.2 – Чертёж соединений в серверной
95
Инв подп. Подп. и дата Взам. инв
Согласовано
Изм.
Кол.уч
Лист. док Подп Дата
Стадия Лист ЛистовРазработал
Проверил
Наименование документа
Наименование организации
Наименование объекта
Наименование листа
Р
0 0
Организация
разработчика
МФПУ
ИСиТ ВБИо-401т
Лит. Масштаб
Изм. Лист докум. Подпись Дата
Руководитель Страхов О.А.
17.06.20
Консультант
Рецензент
Дипломник
Пилинога А.И.
17.06.20
Выпускная квалификационная работа
Разработка мультисервисной
сети в ООО «Омега»

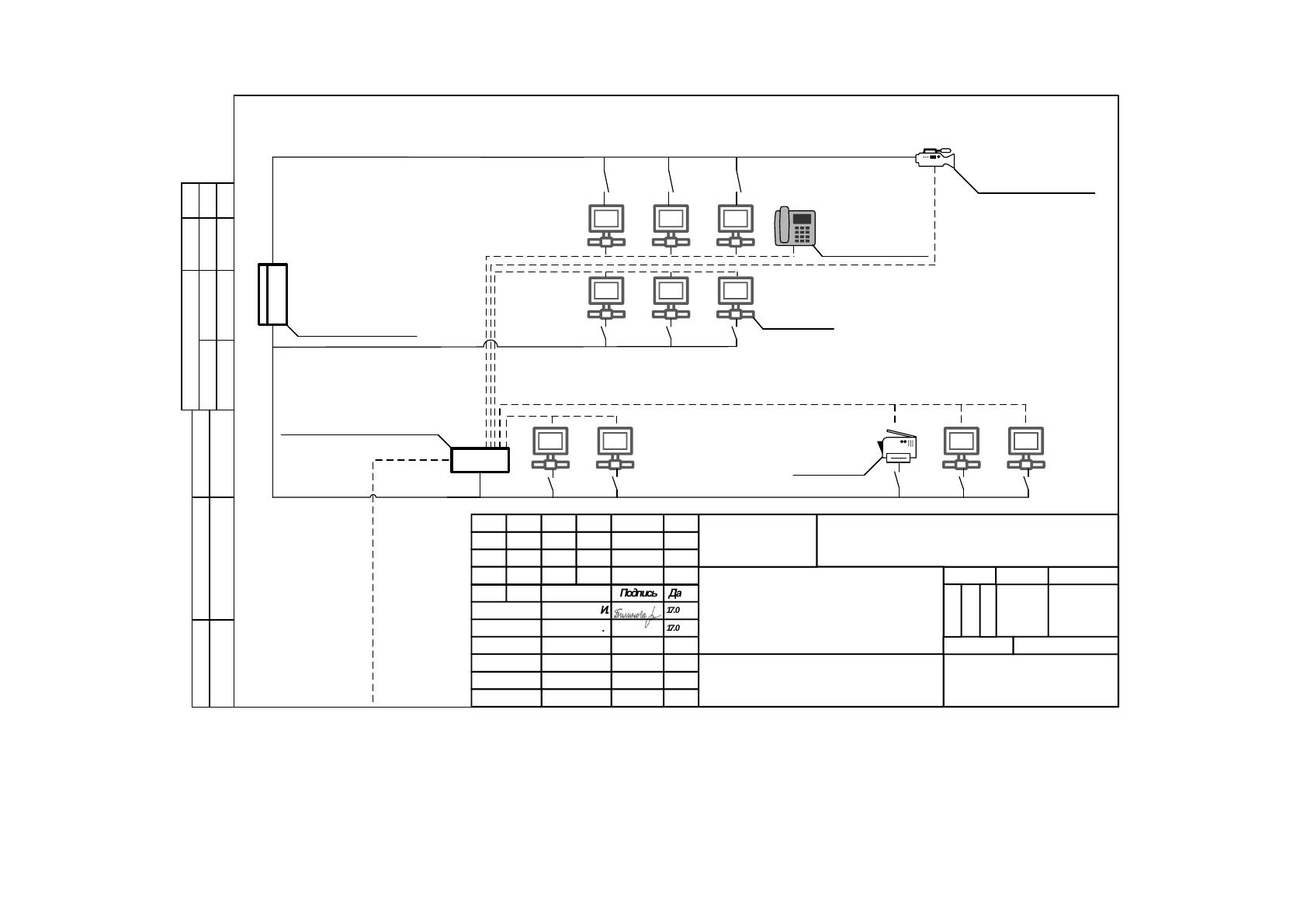

Чертёж соединений в розничном
магазине организации
Лист 3 Листов 3
Утвердил
ИМиИКТ
Коммутатор Cisco Catalyst
WS-C3560-48PS-S
VLAN4, VLAN5, VLAN6,
VLAN10, VLAN20, VoLAN31
Щиток
распределителя
Рабочие
станции
МФУ Xerox
B205
IP-Телефон
Cisco CP-7970G
IP-Камера Hikvision
DS-2CD2123G0IS
В серверную
Рисунок П7.3 – Чертёж соединений в розничном магазине организации
