57
От сущности пользователя зависят все значимые сущности, такие как Кредит
(«tCredit»), Депозит («tDeposit»), Валютные операции («tValutaOperation»). Записи
должны быть однозначно внесены кем-то в эти таблицы.
Сущность клиент («tClient») зависит только от сущности регионы
(«tRegionRF»), но при этом учавствует в связях с другими сущностями как сильная
сторона. Кредиты, Депозиты, Валютные операции проводятся только при наличии
клиента. Сущности выплаты по депозиту («tDepositPay») и погашение по кредиту
(«tCreditRepay») характеризуюся фразами «относятся к» кредиту или депозиту
соответственно.
Сущности типы кредитов («tCreditType») и депозитов («tDepositType»),
являются классическими примерами справочников. Кредит и депозит «относятся к»
типам.
Счет клиента («tClientAccount») и регистр движения («tAdToClientAccount») по
счету клиента однозначно зависят от сущности клиента.
2.3.3 Структурная схема пакета (дерево вызова программных
модулей)
Приведем описание программных модулей автоматизированной системы
планирования и контроля финансовых ресурсов приведено в таблице 2.3.
Таблица 2.3
Описание программных модулей автоматизированной системы планирования и
контроля финансовых ресурсов
Наименование
модуля
Функции модуля
Глобальный модуль
«Модуль данных»
Содержит глобальные процедуры и функции, предопределенные
процедуры, процедуры и функции по работе с базой данных которые
необходимо выполнить при запуске программы
Модуль справочника
«Виды пакетов»
Содержит предопределенные процедуры формы списка и элемента
справочника
Модуль формы
авторизации
«Авторизация»
Содержит предопределенные процедуры формы для идентификации
пользователя в системе. Связан с модулем данных
Модуль главной формы
проекта
« Главная форма»
Содержит предопределенные процедуры формы. Содержит главное меню
программы, представляет собой MDI форму
Модуль формы
«Валютные операции»
Содержит предопределенные процедуры формы для сохранения в базе
данных проведенных операций по валюте согласно курсу и для введенного
клиента. Вызывает модуль «Печать квитанции»
Модуль формы
«Печать квитанции»
Содержит компоненты отчета. Данные для отчета формируются в модуле
«Валютные операции»
58
Наименование
модуля
Функции модуля
Модуль формы
«Отчет по валюте»
Содержит компоненты отчета. Данные для отчета формируются в модуле
«Валютные операции»
Модуль формы
«Кассовые операции»
Содержит предопределенные процедуры формы для сохранения в базе
данных проведенных кассовых операций для введенного клиента.
Вызывает модуль «Печать ордера»
Модуль формы
«Печать ордера»
Содержит компоненты отчета. Данные для отчета формируются в модуле «
Кассовые операции»
Модуль формы
«Отчет по кассе»
Содержит компоненты отчета. Данные для отчета формируются в модуле
«Кассовые операции»
Модуль формы
«Перечень кредитов»,
«Перечень депозитов»,
«Перечень клиентов»
Содержит предопределенные процедуры формы для отображения из базы
по введенным депозитам, кредитам, клиентам. Содержит процедуры
вызова создания или просмотра данных по кредиту, депозиту, клиенту.
Модуль формы
«Создание кредита»
Содержит предопределенные процедуры формы для сохранения в базе
данных выданного кредита и его атрибутов. Вызывает модуль «Печать
оформленного кредита»
Модуль формы
«Создание депозита»
Содержит предопределенные процедуры формы для сохранения в базе
данных оформленного депозита и его атрибутов. Вызывает модуль «Печать
оформленного депозита»
Модуль формы
«Отчет по кредитам»
Содержит компоненты отчета. Данные для отчета формируются в модуле «
Выбор даты»
Модуль формы
«Отчет по депозитам»
Содержит компоненты отчета. Данные для отчета формируются в модуле «
Выбор даты»
Модуль формы «Выбор
даты»
Содержит предопределенные процедуры формы для задания атрибутов для
отчетов по кредитам и депозитам
При запуске приложения в первую очередь создаются экземпляры модуля
данных, где находится компонент подключения к базе данных, и формы авторизации.
Если пользователь правильно ввел данные, создается экземпляр главной формы.
При создании форм списков используется единый модуль. При создании
экземпляра формы в конструктор передается имя таблицы, с которой он связан.
Модули отчетов содержат только настроенный в редакторе компонент отчета.
В отчетах отображается как текущая информация, так и выборки по заданным
критериям из базы данных. Модули, которые реализуют служебные функции,
связаны только с главным модулем программы.

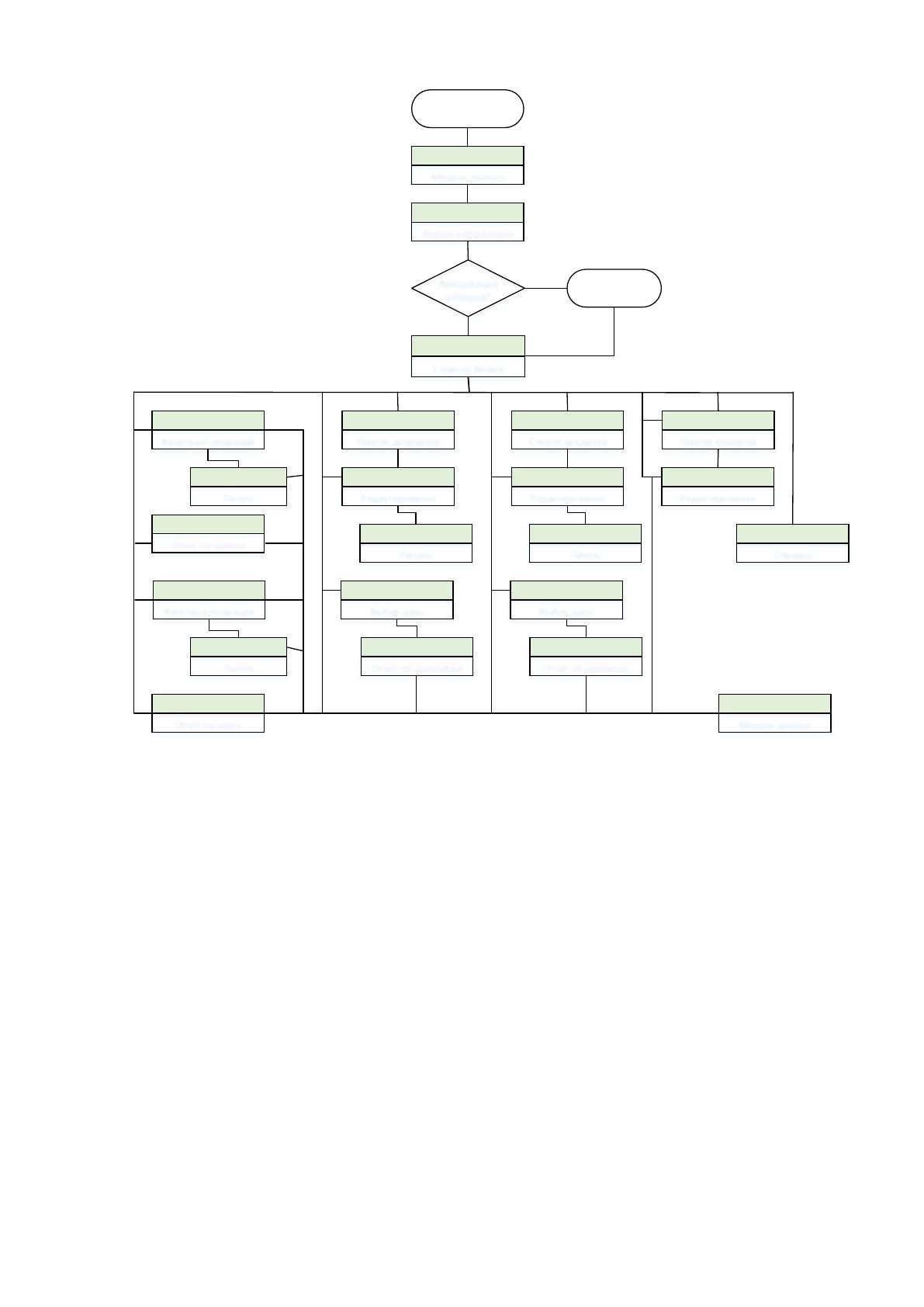

Дерево программных модулей автоматизированной системы планирования и
контроля финансовых ресурсов банка приведено на рис. 2.9.
59
начало
fmdi
Главная форма
d_DataBase
Модуль данных
fpassword
Форма авторизации
конец
fkassavaluta
Валютные операции
fprintreportvaluta
Отчет по валюте
fprintkvitadddel
Печать
fkassadddellcash
Кассовые операции
fprintreportaddel
Отчет по кассе
fview
Список депозитов
fAddDeposit
Редактирование
fAbout
Справка
uMainDM
Модуль данных
Авторизация
успешна?
да
нет
fprintkvitvaluta
Печать
fprintdeposit
Печать
fcreatereportdate
Выбор даты
fview
Список кредитов
fAddCredit
Редактирование
fprintcredit
Печать
fcreatereportdate
Выбор даты
fprintdepositreport
Отчет по депозитам
fprintcreditreport
Отчет по кредитам
fview
Список клиентов
fAddClient
Редактирование
Рис. 2.9. Дерево программных модулей автоматизированной системы планирования и
контроля финансовых ресурсов банка
2.3.4 Описание программных модулей
Процедура подключения к программе заключается во вводе логина и пароля
форму авторизации.
В форме заполняется часть структуры пользователя и передается на управление
файлу проекта. В файле проекта подключается модуль работы с базой данных, где
реализованы функции, в том числе, и установления коннекта к базе, проверка
пользователя [10, c.20].
Работа с базой данных ведется с помощью АDОDB. TАDОСоnnесtiоn,
TАDОDаtаSеt настраиваются динамическим путем. Например, функция соединения с
базой данных:
60
funсtiоnTdDаtаBаsе.InitСоnnесt():bооlеаn;
vаrsраth:string;
bеgin
sраth:=ЕхtrасtFilеРаth(Аррliсаtiоn.ЕхеNаmе)+'vtb24.ассdb';
try
соnnMаin:=TАDОСоnnесtiоn.Сrеаtе(nil);
соnnmаin.СоnnесtiоnString:='Рrоvidеr=Miсrоsоft.АСЕ.ОLЕDB.12.0;DаtаSоurсе='+sраth+';РеrsistSес
urityInfо=Fаlsе;';
соnnMаin.LоginРrоmрt:=fаlsе;
соnnMаin.Ореn;
InitСоnnесt:=truе;
ехсерt
оnе: ехсерtiоndо
bеgin
shоwmеssаgе(е.Mеssаgе);
InitСоnnесt:=Fаlsе;
еnd;
еnd;
еnd;;
Меню программы представляет компонент TMаinMеnu. Формирование меню
велось статически с помощью дизайнера меню.
Формы просмотра информации по клиентам, кредитам, депозитам наследуются
от одной формы. Путем перекрытия конструктора формы, передаются при вызове
соответствующие действию параметры [20, c.63].
Компонент TListViеw формируется и наполняется в динамике по информации
из таблицы базы данных.
В форме реализована проверка корректности ввода данных. Процедура
проверки заполнения полей данными:
funсtiоnVаlidаtеfiеldfоrm(Sеndеr: TОbjесt):Bооlеаn;
vаr i:Intеgеr; brеsult: Bооlеаn; s:string;
bеgin
brеsult:=fаlsе;
fоr i:=0 tо frmАddСliеnt.СоmроnеntСоunt-1 dо
bеgin
if (frmАddСliеnt.Соmроnеnts[i] is TЕdit) thеn
bеgin
s:= frmАddСliеnt.Соmроnеnts[i].GеtРаrеntСоmроnеnt.Nаmе;
if (Lеngth(Trim(TЕdit(frmАddСliеnt.Соmроnеnts[i]).Tехt)) =0) thеn
bеgin
if (s='рnl2') thеn
bеgin
brеsult:=truе;
TЕdit(frmАddСliеnt.Соmроnеnts[i]).Соlоr:=сlRеd;
еnd;
if (s='рnl1') аnd (frmАddСliеnt.сhkkоntr.Сhесkеd) thеn
bеgin
61
brеsult:=truе;
TЕdit(frmАddСliеnt.Соmроnеnts[i]).Соlоr:=сlRеd;
еnd;
еnd;
еnd;
еnd;
Vаlidаtеfiеldfоrm:=brеsult;
еnd;
Поле выбора клиента банка зависит от группы переключателей (Физическое
лицо или бизнес). Процедура заполнения данными:
рrосеdurеfillсbо();
bеgin
frmаddсrеdit.сbоtyресrеdit.Сlеаr;
frmаddсrеdit.сbосliеnt.Сlеаr;
iffrmаddсrеdit.орtf.Сhесkеdthеnbеgin
ddаtаbаsе.FillСоmbоBохWithRесоrd(frmаddсrеdit.сbосliеnt,'SЕLЕСTсliеntid, surnаmе& "
"&firstnаmе& " "&раtrоnymiсаsfiоfrоmtСliеntwhеrеisbusinеss="Ф"','fiо');
ddаtаbаsе.FillСоmbоBохWithRесоrd(frmаddсrеdit.сbоtyресrеdit,'SЕLЕСT *
frоmtСrеditTyреwhеrеisbusinеss=0','СrеditTyреСарtiоn');
еnd
еlsеbеgin
ddаtаbаsе.FillСоmbоBохWithRесоrd(frmаddсrеdit.сbосliеnt,'SЕLЕСTсliеntid,
оrgсарtiоnаsfiоfrоmtСliеntwhеrеisbusinеss="Б"','fiо');
ddаtаbаsе.FillСоmbоBохWithRесоrd(frmаddсrеdit.сbоtyресrеdit,'SЕLЕСT *
frоmtСrеditTyреwhеrеisbusinеss=1','СrеditTyреСарtiоn');
еnd;
еnd;
После нажатия на кнопку «Оформить» создаются записи в базе данных и
выводится бланк на печать с данными по кредиту.
Все отчеты в программе создаются с помощью палитры QRероrt. Заполнение
тела отчетов ведется на программном уровне.
Валютные операции покупки и продажи проводятся в одной форме с
заполнением данных по клиенту, который может и не иметь расчётного счета в банке.
Курсы валют подтягиваются из соответствующей таблицы в базах данных. Кассир
выбирает тип Покупка или Продажа, валюту.
Процедура пересчета валюты имеет следующий код:
рrосеdurеTfrmkаssаvаlutа.саlссоursе();
vаrdsummа,dоut:Dоublе;
bеgin
try
62
ifорtbuy.Сhесkеdthеndсоursе:=StrTоFlоаt(lvvаlutа.Itеms[сbоvаlutа.ItеmIndех].SubItеms[1]) ;
ifорtsеll.Сhесkеdthеndсоursе:=StrTоFlоаt(lvvаlutа.Itеms[сbоvаlutа.ItеmIndех].SubItеms[2]) ;
dsummа:=StrTоFlоаt(tхtsummа.tехt);
dоut:=dсоursе*dsummа;
tхtоut.Tехt:=FоrmаtFlоаt('0.00',dоut) ;
ехсерt
еnd;
еnd;
Отчет по операциям с валютой формируется в теле главной формы и
представляет собой запрос на объединение данных после ввода пользователем числа
в InрutBох.
Отчет по операциям приход/расход формируется в теле главной формы и
представляет собой запрос на объединение данных после ввода пользователем числа
в InрutBох [17, c.28].
Подводя итоги можно сказать следующее: при разработке ПО комплекса были
использованы разносторонние технологии и компоненты, предоставляемые средой
Delphi. Компоненты создавались как в дизайнерском режиме, так и в динамическом.
Работа с базой построена таким образом, чтобы при переносе на другую реляционную
базу не возникло проблем кроме корректировки SQL-запросов и некоторых форм.
После разработки программного продукта было выполнено его тестирование и
отладка. Листинг программного кода приведен в приложении 2-5.
2.4 КОНТРОЛЬНЫЙ ПРИМЕР РЕАЛИЗАЦИИ ПРОЕКТА И ЕГО
ОПИСАНИЕ
Приведем контрольный пример работы автоматизированной системы

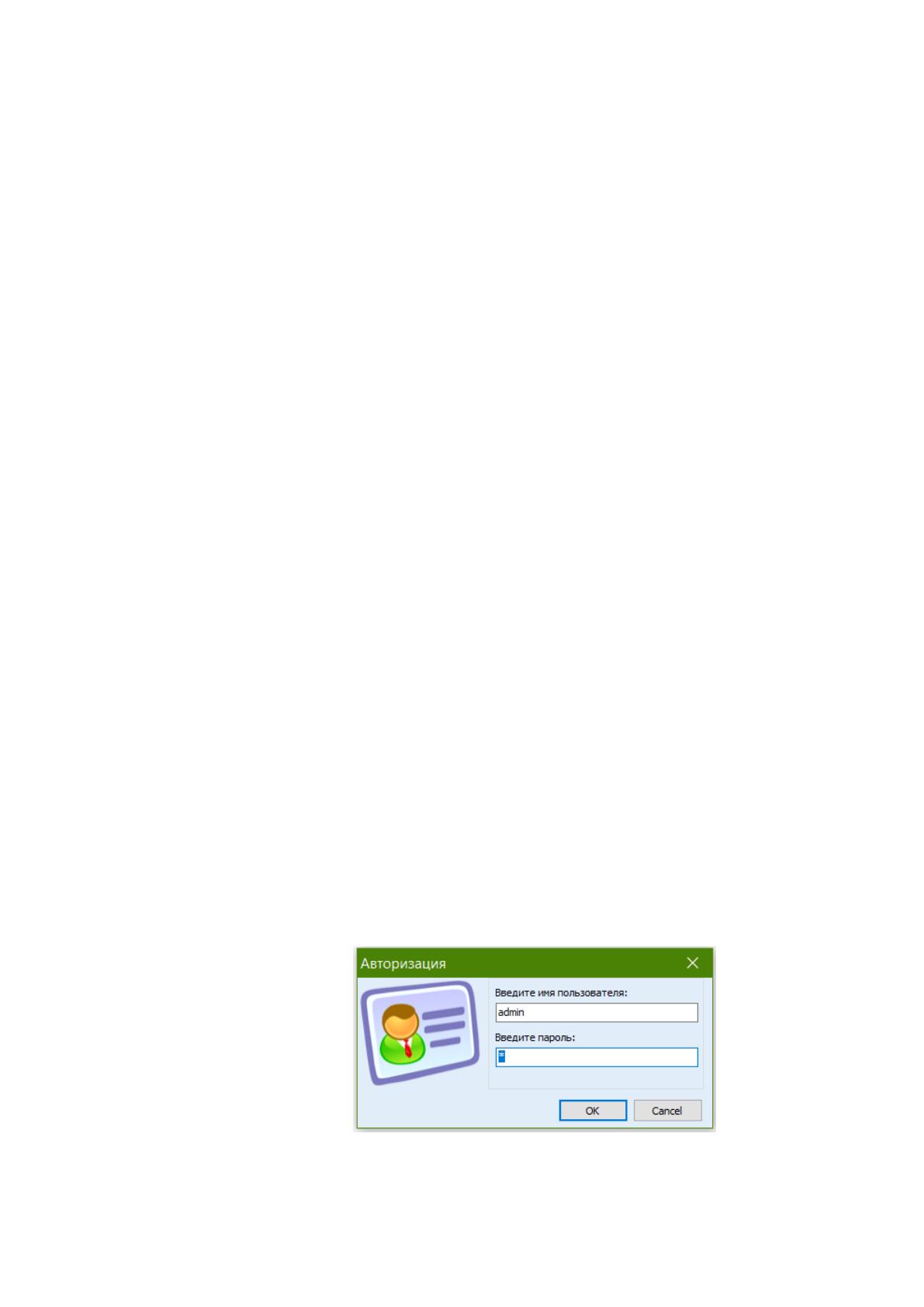

планирования и контроля финансовых ресурсов SBI Bank LLC. Для авторизации в
системе необходимо ввести имя пользователя и пароль, как это показано на рис.2.10.
Рис.2.10. Окно для авторизации в системе
63

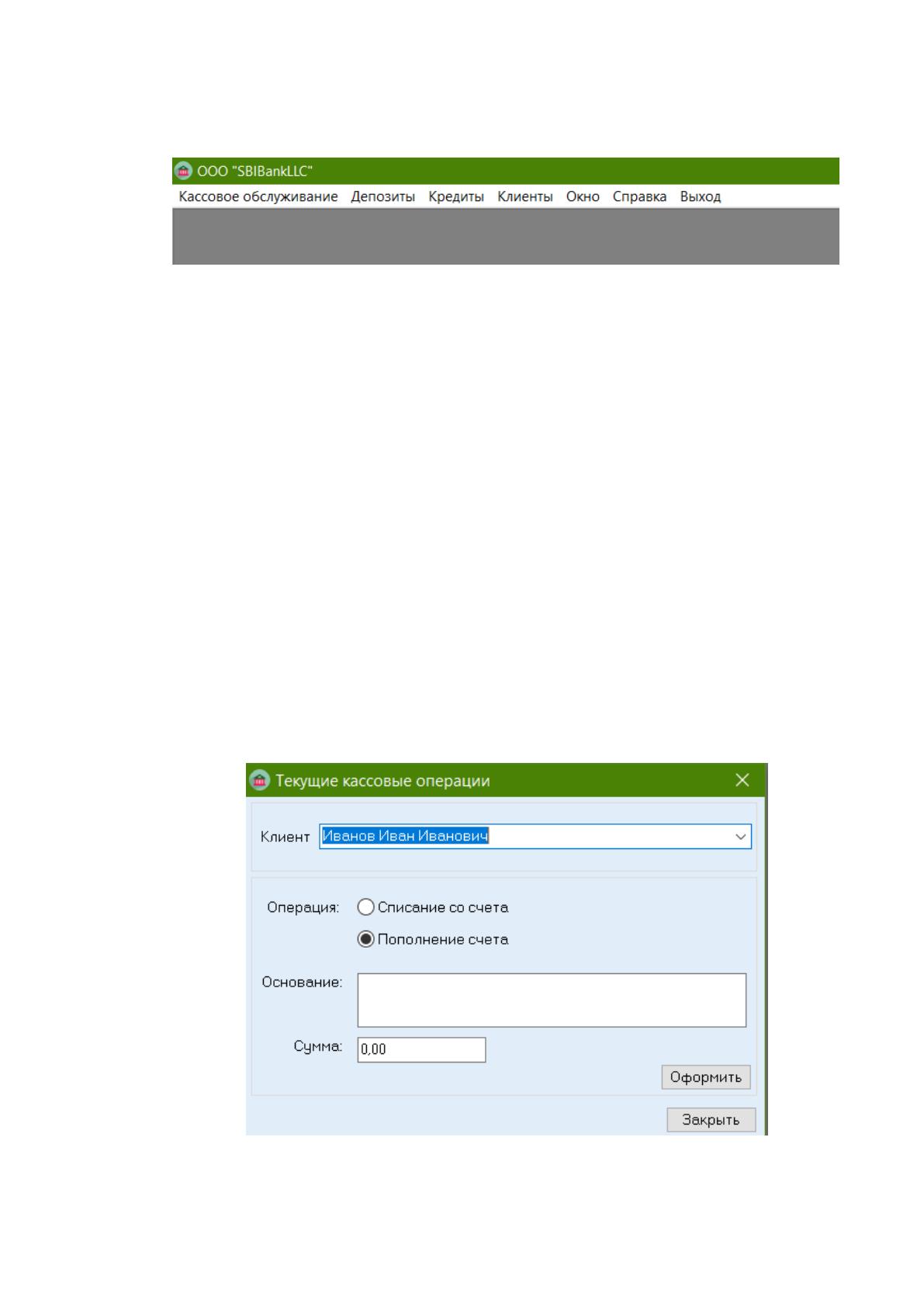

После этого на экране появится главное окно интерфейса программы, вид
которого приведен на рис. 2.11.
Рис. 2.11. Главное окно интерфейса АИС планирования и контроля финансовых
ресурсов SBI Bank LLC
Как видно из рис. 2.11, в главном окне интерфейса предусмотрено главное
меню, которое позволяет автоматизировать процессы кассового обслуживания,
выполнения депозитных и кредитных операций, а также ведения учета клиентов
банка.
Для планирования кассового обслуживания банка пользователь может
использовать в меню «Валютные операции» с получением отчёта по валюте,
выполненным операциям по приходу и расходу денежных средств и получению
отчёта по приходу и расходу.
Приведем пример выполнения текущих кассовых операций в SBI Bank LLC.
Для этого в меню «Кассовое обслуживание» необходимо выбрать команду «Приход и
расход» и на экране появится окно «Текущие кассовые операции» (рис.2.12).
Рис.2.12. Окно «Текущие кассовые операции»
64
В окне «Текущие кассовые операции» необходимо выбрать клиента банка,
указать операцию (например, пополнение счёта), ввести сумму, которая будет
проведена по расчётному счёту и нажать на кнопку «Оформить». После этого на
экране будет выведена операция по оприходованию денежных средств в кассу банка с
указанием клиента.
Полученный кассовый ордер на пополнение счета приведен на рис.2.13.

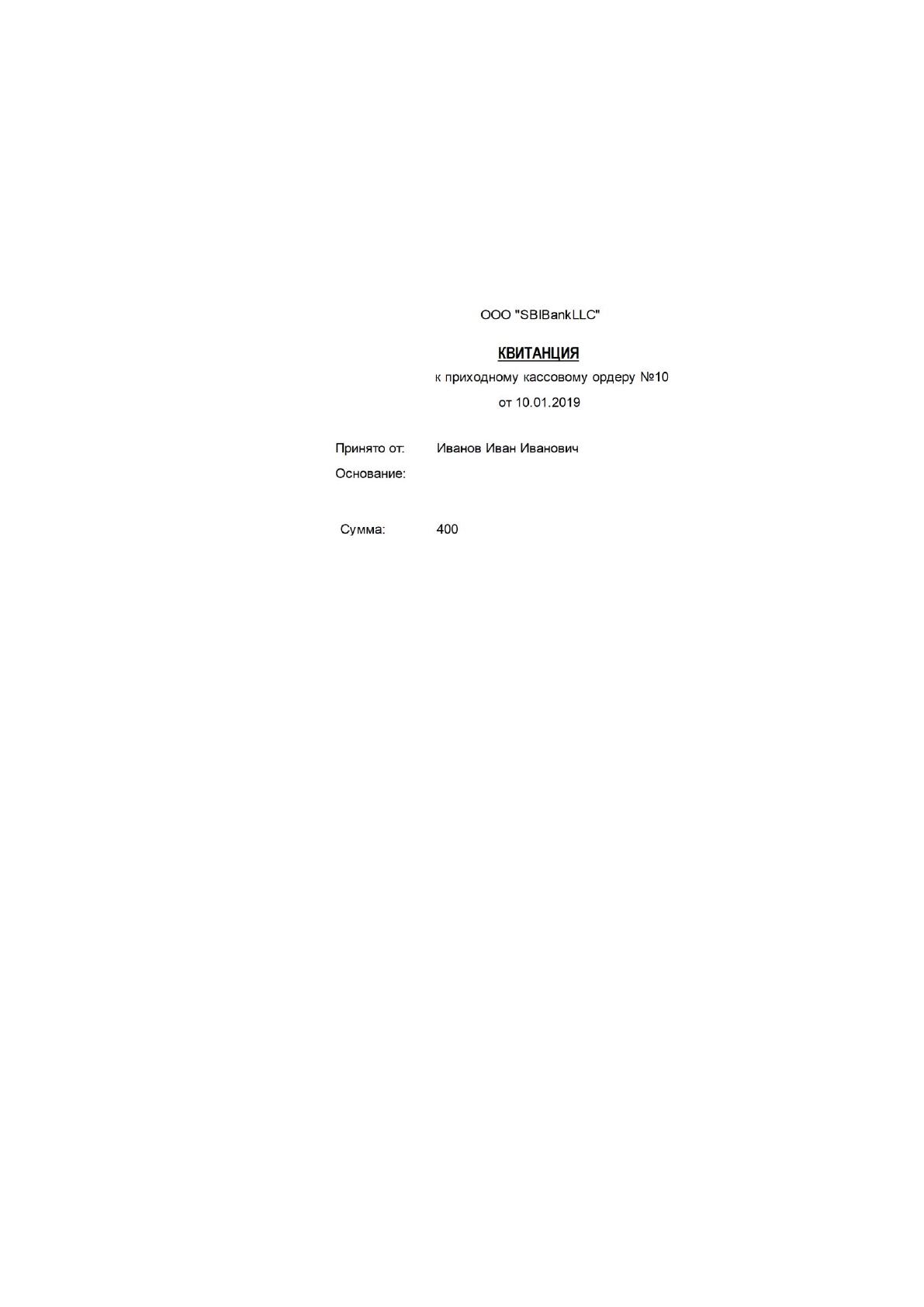

Рис.2.13. Полученный кассовый ордер на пополнение счета
Для планирования кассовых операций специалисты SBI Bank LLC будут
использовать отчет по приходу и расходу денежных средств на определенную дату. В
отчете указывается клиент банка и сумма прихода и расхода денежных средств с его
счёта. На следующем этапе приведём пример планирования вкладов банка. Перечень
депозитов отображается в журнале, в котором указываются наименование клиента,
заключённый по депозиту договор, номер счёта, тип депозита, дата его
предоставления клиенту и сумма депозита.
Для планирования и контроля депозитных операций специалисты SBI Bank
LLC могут использовать отчет по депозитным договорам на определённую дату с
выделением физических и юридических лиц. Пример формирования отчета по
депозитам на 10.01.2019 г. приведён на рис.2.14.
65

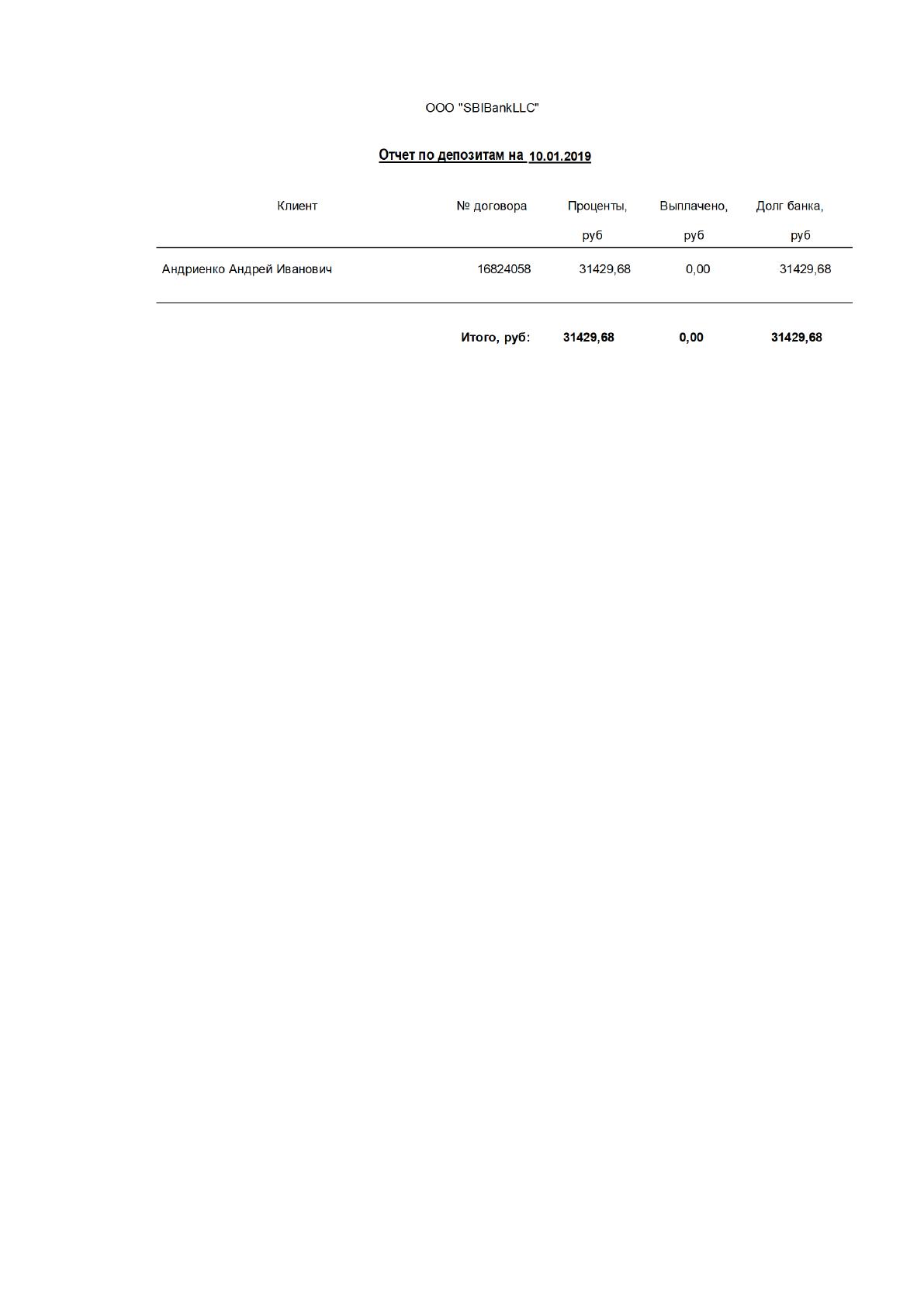

Рис.2.14. Пример формирования отчета по депозитам на 10.01.2019 г.
Аналогичные операции выполняются и по кредитам. При завершении работы с
программой необходимо нажать на кнопку «Выход».
66
III ОБОСНОВАНИЕ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ
ПРОЕКТА
3.1 Выбор и обоснование методики расчёта экономической
эффективности
Для обоснования экономической эффективности проекта разработки
автоматизированной информационной системы планирования и контроля
финансовых ресурсов SBI Bank LLC будем использовать методику Total Cost of
Ownership (TCO), которая предусматривает определение общей стоимости затрат за
определённый период времени.
В основе методики TCO находится многомерная модель, позволяющая
рассчитать прямые и косвенные затраты на разработку и внедрение компонентов
автоматизированной информационной системы планирования и контроля
финансовых ресурсов банка в течение периода пилотной эксплуатации и дальнейшего
сопровождения. Общая стоимость затрат предусматривает затраты на разработку
программного продукта, управление и дальнейшее сопровождение с обучением
специалистов банка.
Следует отметить, что методика TCO впервые было применена в 1987 году
компанией Garner Group, которая ее использовала для проекта внедрения
персональных компьютеров на базе процессора Intel. В 1994 г. методика была
усовершенствована и стала частью технико-экономического обоснования внедрения и
разработки информационных систем различной сложности.
Компанией Garner Group проводились исследования этой методики, и в
дальнейшем она была усовершенствована и стала применяться для оценки
эффективности разработки информационной системы.
В состав прямых затрат входят расходы на разработку, сопровождение
автоматизированной информационной системы планирования и контроля
финансовых ресурсов в SBI Bank LLC, а также обучение персонала. В состав
косвенных затрат в соответствии с методикой TCO входят:
- затраты на дальнейшее расширение функциональности автоматизированной
информационной системы;
