12
Рисунок 1.1 Организационная структура ГБНОУ «Академия талантов
Директор
Отдел по правовым и
экономическим вопросам:
Начальник отдела
Старший специалист по закупкам
Специалист по закупкам
Структурное подразделение
гостиница «Каменноостровская»:
Руководитель структ. подразд.
Заведующий столовой
Старший администратор
Администрторы
Горничные
Уборщики помещений
Кастелянша
Повар
Юрист
Отдел бухгалтерского учета
и отчетности:
Главный бухгалтер
Бухгалтеры
Кассир
Отдел финансовый:
Начальник отдела
Экономисты
Секретарь руководителя
Администратор
Отдел кадров:
Специалист по кадрам
Документовед
Главный инженер
Заместитель директора
по образовательной
деятельности
Заместитель
директора по научно-
методической работе
Заместитель
директора по
организационно-
массовой работе
Заместитель директора по
информационно-
коммуникационным
технологиям
Заместитель директора
по развитию и связям с
общественностью
Отдел социально-
культурной
деятельности:
Начальник отдела
Педагоги-организаторы
Концертмейстер
Медийно-
информационный
отдел:
Начальник отдела
Видеоинженер
Фототехник
Отдел
дополнительного
образования:
Начальник отдела
Педагоги
дополнительного
образования
Отдел по научно-
методической
работе:
Начальник отдела
Методисты
Отдел по работе с
одаренными
детьми:
Начальник отдела
Психолог
Отдел по
информационно-
технической поддержке:
Начальник отдела
Инженеры
Звукорежиссер
Техник
Отдел по связям с
общественностью:
Начальник отдела
Педагоги-организаторы
Видеоинженер
Фототехник
Инженерная служба:
Инженер по пожарной
безопасности
Инженер по охране труда
Техники
Автотранспортная служба:
Начальник службы
Водители
Слесарь по ремонту
автотранспорта
Эксплуатационно-
хозяйственная служба:
Начальник службы
Комендант
Мастер
Грузчики
Кладовщики
Гардеробщики
Уборщики помещений
Служба текущего ремонта:
Начальник службы
Мастер
Рабочий КОРЗ
Сантехники
Электромонтажники
Электромонтеры
Инженер-сметчик
Служба благоустройства:
Начальник службы
Рабочие зеленого хозяйства
Уборщики территории
Заместитель
директора по
административно-
хозяйственной работе
13
1.1.3. Программная и техническая архитектура ИС предприятия
ГБНОУ «Академия талантов» является нетипичным
образовательным учреждением. Помимо занятий по различным
образовательным дисциплинам, здесь проводятся и мероприятия:
- регионального уровня: встречи с представителями власти для
обсуждения текущего состояния дел в сфере образования региона и
Академии в частности; выпускные балы; новогодние елки; церемонии
награждения городского и регионального уровня; встречи с известными
людьми, такими как, Александр Друзь, который проводит
интеллектуальные игры «Что? Где? Когда?».
- всероссийского уровня: научно-практические конференции для
обсуждения вопросов, связанных с организацией выявления одаренности
детей, а также возможности организации сетевого образовательного
партнерства ведущих образовательных учреждений; мастер-классы
ведущих педагогов-практиков.
- международного уровня: фольклорные танцевальные и вокальные
представления творческих коллективов дружественных народов;
проведение международных конкурсов, которые демонстрируют особые
таланты художественного восприятия мира; кинофорумы, во время
которых создаются не только короткометражные фильмы, но и социальная
видеореклама.
Это лишь малая часть тех мероприятий, которые организуются
сотрудниками ГБНОУ «Академия талантов». Для их проведения
задействуются все мощности высокотехнологичного оборудования, в
состав которых входят: современные сервера, презентационное
оборудование, офисные и монтажные рабочие станции, мобильные классы
и беспроводные сети (Wi-Fi).

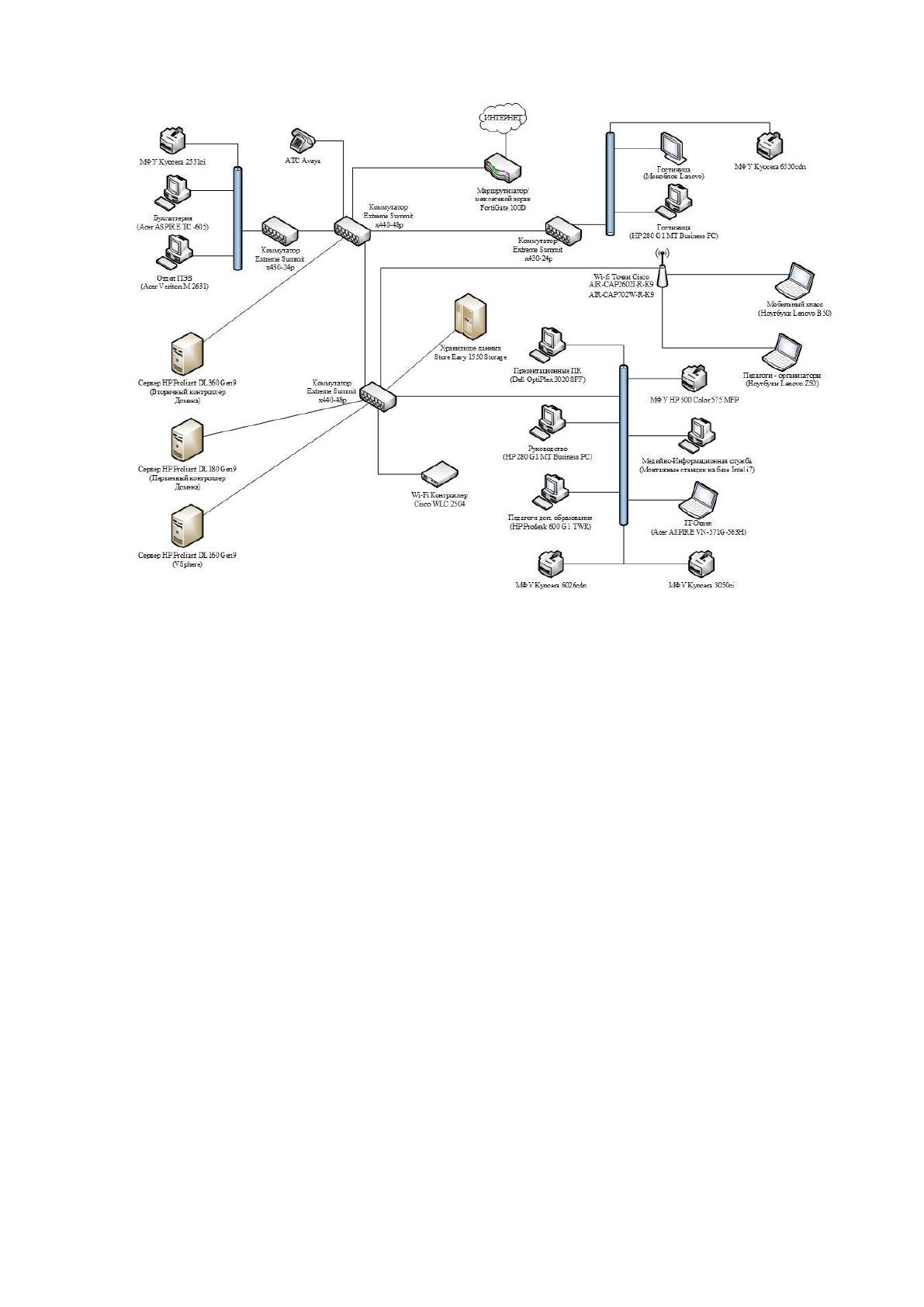

Техническая архитектура представлена на рисунке 1.2.
14
Рисунок 1.2 Техническая архитектура ГБНОУ «Академия талантов
Локальная вычислительная сеть представляет собой комплекс
вычислительных, технических, программных средств и каналов связи,
обеспечивающий оперативный обмен информацией между удалёнными
друг от друга рабочими местами, оборудованными разнотипной
вычислительной техникой.
Основу локальной сети составляет маршрутизатор FortiGate-100D.
Он же предлагает комплексную защиту сети от внешних угроз. Аппаратно-
ускоренная производительность, высокая плотность портов и легкость
управления позволяет развернуть решение корпоративного уровня
безопасности. Полный набор основных технологий безопасности
защищает приложения и данные.
Основными особенностями данной модели являются:
- производительность МЭ до 2.5 Gbps и 22 GbE интерфейса;
15
- полный набор функций, включая: контроль приложений, локальное
логирование и управление политиками безопасности для конечных
пользователей;
- единая панель управления облегчает задачи развертывания и
управления;
- возможность интеграции с FortiManager (набор инструментов для
централизованного управления устройствами FortiGate) и FortiAnalyzer
(устройство для сбора регистрации и анализа событий устройств сетевой
безопасности);
- внутреннее хранилище объемом 32Gb позволяет локально хранить
данные по безопасности сети, отчетности и оптимизации WAN;
- фильтрация трафика и ограничения доступа к списку запрещенных
сайтов согласно Федерального Закона № 139-ФЗ от 28 июля 2012 года.
Характеристики этой модели представлены в таблице 1.2
Таблица 1.2
Характеристики межсетевого экрана FortiGate-100D
Характеристика
Значение
Всего сетевых интерфейсов
2x 1GE RJ45 WAN,
1x 1GE RJ45 DMZ,
1x 1GE RJ45 MGMT,
2x 1GE RJ45 HA,
14x 1GE RJ45 LAN
2x 1GE SFP
Производительность на пакетах 1518 байт
2,5 Gbps
Производительность на пакетах 512 байт
1 Gbps
Производительность на пакетах 64 байт
200 Mbps
Максимальное количество одновременных
подключений
3 000 000
Новых подключений в секунду
22 000
16
Локальная вычислительная сеть состоит из множества узлов, а для их
взаимодействия необходимо оборудования, способное обеспечить
устойчивую коммуникационную связь. Для этих целей применяются
коммутаторы. Коммутатор – это устройство, функциональным
назначением которого является коммутация нескольких узлов
компьютерной сети в пределах одного или нескольких сегментов сети. [8]
В ГБНОУ «Академия талантов» используются гигабитные
коммутаторы двух моделей Extreme Summit x440-48p и Extreme Summit
x430-24p.
Данные модели обеспечивают:
- расширенные возможности управления трафиком;
- высокую производительность;
- поддерживает работу в крупномасштабных конвергентных сетях с
такими устройствами, как IP-телефоны и беспроводные точки доступа;
- поддерживает весь расширенный функционал коммутации
продуктов Extreme Networks, в том числе IPv6.
Характеристики данных моделей представлены в таблице 1.3.
Таблица 1.3
Характеристики коммутаторов Extreme Summit x440-48p и Extreme
Summit x430-24p
Параметр
Модель x430-24p
Модель x440-48p
Возможность установки в
стойку
есть
есть
Объем оперативной памяти
256 Mb
512 Mb
Производительность IPS
950 Mbps
Производительность IPSec на пакетах 512 байт
450 Gbps
Производительность антивируса
300 Mbps
Производительность SSL-VPN
300 Mbps
Объем хранилища
32 Gb
17
Объем флеш-памяти
256 Mb
512 Mb
Количество портов
коммутатора
24 x Ethernet
10/100/1000 Mbps
48 x Ethernet
10/100/1000 Mbps
Количество uplink/стек/SFP-
портов и модулей
4
6
Максимальная скорость
uplink/SFP-портов
10/100/1000 Mbps
10/100/1000 Mbps
Поддержка работы в стеке
есть
есть
Внутренняя пропускная
способность
56 Gbps
136 Gbps
Размер таблицы MAC
адресов
16384
16384
Консольный порт
есть
есть
Web-интерфейс
есть
есть
Поддержка Telnet
есть
есть
Поддержка SNMP
есть
есть
Тип управления
уровень 2
уровень 3
Поддержка стандартов
Auto MDI/MDIX,
Power Over Ethernet,
Jumbo Frame,
IEEE 802.1p (Priority
tags), IEEE 802.1q
(VLAN), IEEE
802.1d (Spanning
Tree), IEEE 802.1s
(Multiple Spanning
Tree), Link
Aggregation Control
Protocol (LACP)
Auto MDI/MDIX,
Power Over
Ethernet, Jumbo
Frame, IEEE 802.1p
(Priority tags), IEEE
802.1q (VLAN),
IEEE 802.1d
(Spanning Tree),
IEEE 802.1s
(Multiple Spanning
Tree), Link
Aggregation Control
Protocol (LACP)
Размеры (ШxВxГ)
441 x 44 x 254 мм
440 x 44 x 254 мм
Вес
4.54 кг
4.845 кг
Основой организации беспроводных сетей является контроллер Cisco
2504 Wireless. Данная модель ориентирована на организацию
беспроводных сетей небольших компаний и удаленных офисов.
Контроллер поддерживает протокол 802.11n, обеспечивает высокую
18
скорость передачи данных. Технология CleanAir детектирует,
классифицирует и устраняет радиочастотную интерференцию, сохраняя
производительность сети.
Характеристики Cisco 2504 Wireless представлены в таблице 1.4.
Таблица 1.4
Характеристики контроллера Cisco 2504 Wireless
Характеристика
Значение
Технология доступа
Ethernet, Wi-Fi
Количество LAN портов
4
Тип LAN портов
10/100/1000 Base TX (1000 Mbps)
Диапазон частот Wi-Fi
2,4 Ghz
Стандарты беспроводной
связи
IEEE 802.11b, IEEE 802.11g, IEEE
802.11n
Поддержка IPv6
Есть
Поддержка Auto MDI/MDI X
Есть
Поддержка IEEE 802.1q
(VLAN)
Есть
Поддержка PoE
Есть
Консольный порт
Есть
Контроллер позволяет управлять точками доступа. В ГБНОУ
«Академия талантов» используются две модели беспроводных точек
доступа.
Беспроводная точка доступа AIR-CAP2602I-R-K9 Cisco Systems
предназначена для объединения компьютеров в единую беспроводную
сеть и характеризуется следующими параметрами:
- максимальная скорость беспроводного соединения составляет 450
Мбит/с;
- стандарт беспроводной связи 802.11n, а частота 2.4 / 5 ГГц;
- скорость порта 1000 Мбит/с;
19
- есть возможность питания через Ethernet кабель (PoE);
- поддерживает протоколы безопасности WPA, WPA2, 802.1x;
- размер оперативной памяти составляет 256 МБ.
Точка доступа Cisco Aironet 700w AIR-CAP702W-R-K9
предназначена для объединения компьютеров в единую беспроводную
сеть с возможностью использования в роли коммутатора характеризуется
следующими параметрами:
- максимальная скорость беспроводного соединения составляет 300
Мбит/с;
- стандарт беспроводной связи 802.11n, а частота 2.4 / 5 ГГц;
- возможно использовать как коммутатор ввиду наличия 4 LAN
портов со скоростью 1000 Мбит/с;
- есть возможность питания через Ethernet кабель (PoE);
- протоколы wifi 802.11a/b/g/n;
- поддерживает протоколы безопасности WEP, WPA, WPA2, 802.1x
- размер оперативной памяти составляет 128 МБ.
Сервером называют это компьютер, который постоянно ожидает
прихода из сети запросов от клиентов и, приняв запрос, пытается его
обслужить, как правило, с участием локальной ОС; один сервер может
обслуживать запросы сразу нескольких клиентов (поочередно или
одновременно). [8]
У серверов достаточно много предназначений:
- интернет-провайдеры используют серверы для организации своей
работы в части подключения пользователей к сети Интернет и пропускает
через себя весь интернет-трафик;
- серверы используют для хранения данных, например, почты
пользователей почтового сервиса;
- принт-сервер используют для организации печати группы
пользователей как в проводных, так и беспроводных сетей;
20
- хостинг представляет собой сервер, на котором хранятся сайты и
все файлы, размещенные на нем.
В сетевой инфраструктуре ГБНОУ «Академия талантов» работают
несколько серверов, имеющих различные конфигурации, и выполняющие
определенные задачи.
Серверы HP ProLiant DL160 Gen9 и HP ProLiant DL180 Gen9, по
заявлению производителя, являются серверами начального уровня. Проще
говоря, такие сервера предназначены для выполнения не сложных задач, а
именно, выполнение роли принт-сервера, сервера офисных приложений
или в роли мультимедиа сервера.
Характеристики серверов HP ProLiant DL160 Gen9 и HP ProLiant
DL180 Gen9 представлены в таблицах 1.5 и 1.6 соответственно.
Таблица 1.5
Технические характеристики HP ProLiant DL160 Gen9
Характеристика
Значение
Процессор
Xeon E5-2603 v3 1.6 Ghz
Количество ядер/потоков
6/6
Объем оперативной памяти
16 GB DDR 4 (2133MHz)
Слоты для памяти
16 слотов DIMM
Дисковое пространство
HDD 1Tb
Сетевой контроллер
HP Ethernet 1Gb 2-port i350 Adapter
Форм-фактор
1U
Таблица 1.6
Технические характеристики HP ProLiant DL180 Gen9
Характеристика
Значение
Процессор
Два Xeon E5-2630 v.3 2.4Ghz
Количество ядер/потоков
8/16
Объем оперативной памяти
48 GB DDR 4 (2133MHz)
Слоты для памяти
16 слотов DIMM
21
Дисковое пространство
2x HDD 146Gb (Raid 1)
2x HDD 146Gb (Raid 1)
4x HDD 450Gb (Raid 10)
Сетевой контроллер
HP Ethernet 1Gb 2-port i350 Adapter
Форм-фактор
2U
Сервер HP ProLiant DL360 Gen9 является сервером рабочей группы,
отличается хорошей производительностью и расширяемостью.
Характеристики сервера HP ProLiant DL360 Gen9 представлены в
таблице 1.7.
Таблица 1.7
Технические характеристики HP ProLiant DL360 Gen9
Характеристика
Значение
Процессор
Xeon E5-2683 v.3 2.0Ghz
Количество ядер/потоков
14/28
Объем оперативной памяти
96 GB DDR 4 (2133MHz)
Слоты для памяти
24 слота DIMM
Дисковое пространство
8x HDD 600Gb (Raid 10)
Сетевой контроллер
HP Ethernet 1Gb 2-port i350 Adapter
Форм-фактор
1U
Хранилище данных – это специальным образом организованный
массив данных предприятия (организации), обрабатываемый и хранящийся
в едином аппаратно-программном комплексе, который обеспечивает
быстрый доступ к информации.
Хранилища StoreEasy 1550 Storage представляют собой современные
системы размещения данных, разработанные для динамично
развивающихся инфраструктур. Устройства характеризует ресурсный
потенциал, высокий уровень пользовательского доступа, также здесь
обеспечена высокая безопасность информации. Оптимальной сферой
