− масса пустого корпуса: 7.5 кг;
− вес корпуса в базовой конфигурации: 14 кг (включая главную плату,
блок источника питания, узел вентиляции, один DSP и глухие панели на слотах
модулей данных).
2) Энергопотребление и тепловыделение:
− напряжение питания: 90-264 В пер. тока, 48-62 Гц;
− BTU: 1780 BTU/ч;
− макс. ток: 6 A.
2.6.2. Медиа-модуль MM710.
Медиа-модуль Avaya MM710 T1/E1 позволяет построить соединение по
каналу Е1 (или Т1). Avaya ММ710 содержит встроенный обслуживающий блок
(CSU), при его использовании внешний CSU не требуется. Модуль Avaya
ММ710 поддерживается в следующих медиа шлюзах G700, G450, G430 и G350.
Внешний вид медиа-модуля представлен на рисунке 8.

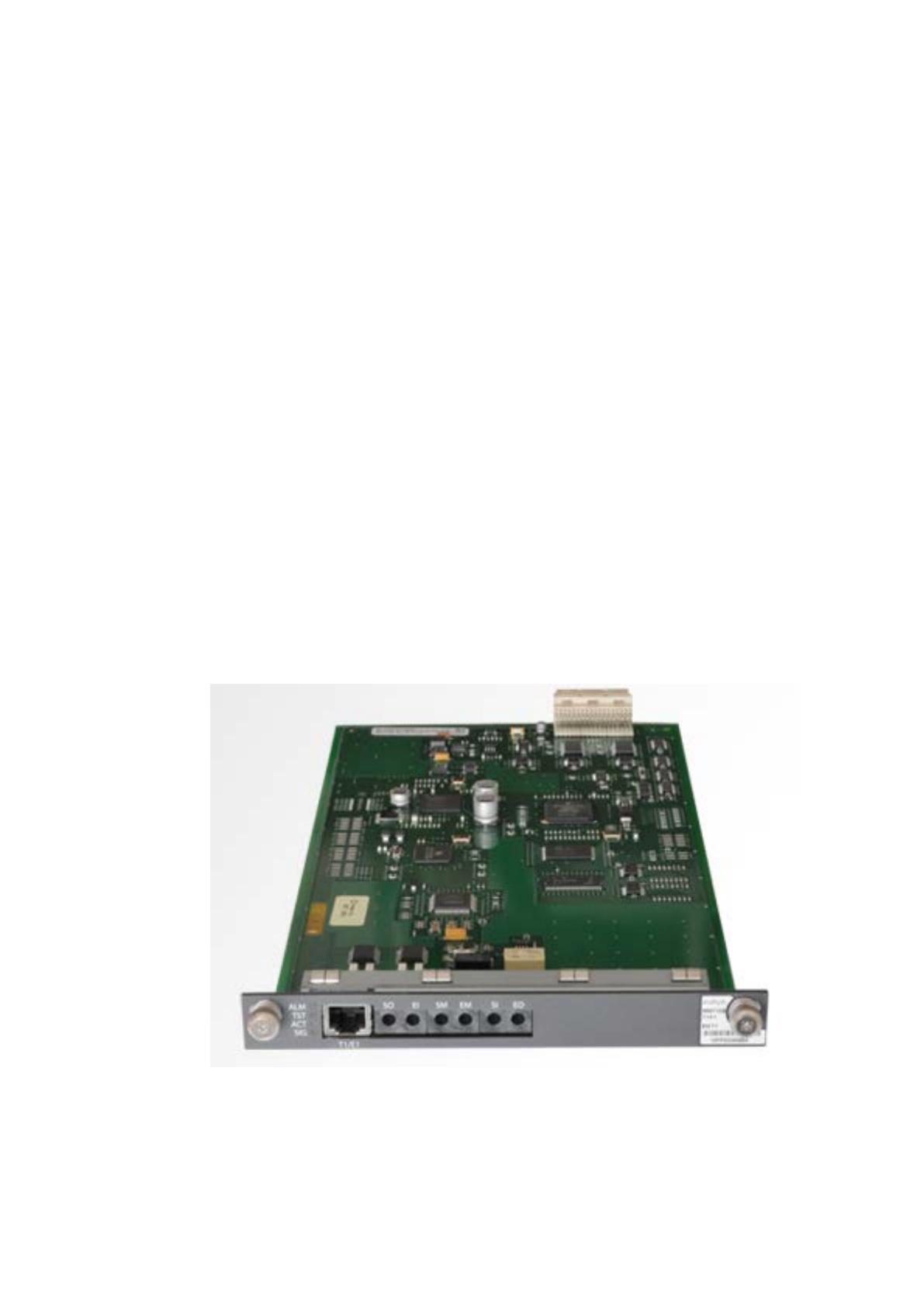

Рисунок 8 – Внешний вид медиа-модуля MM710.
56
Медиа-модуль Avaya ММ710 поддерживает интерфейс DS1, по стандарту
Е1 ITU-T G.703 2.048 Мб/сек. ММ710 не поддерживает формат кодирования
линии Code Mark Inversion.
MM710 Media Module использует эхо компенсацию в обоих направлениях
и может компенсировать эхо с задержками до 96 мсек.
Плата Avaya MM710 поддерживает компандирование по закону с А-
характеристикой и компандирование по закону с мю-характеристикой.
Шесть круглых портов на панели Avaya MM710 предоставляют доступ для
проведения тестирования:
− режим сканирования SM позволяет проводить пассивное наблюдение за
входящей линией связи.
− режим ЕM позволяет проводить пассивное наблюдение за исходящей
линией связи.
− функция SO позволяет проводить интрузивное наблюдение за входящим
сигналом сети. Гнездо SO прерывает соединение этого сигнала с
выравнивателем строк.
− электронная обработка изображений EI позволяет направлять сигнал к
выравнивателю строк. Гнездо EI изолирует сигнал Rx сети.
− функция EI позволяет направлять сигнал к сети. Гнездо SI не позволяет
сигналу Tx выравнивателя строк выйти к сети.
− функция ЕO позволяет проводить интрузивное наблюдение за входящим
сигналом с выравнивателя строк. Гнездо ЕO прерывает соединение этого сигнала
с сетевым гнездом RJ48C.
На лицевой панели также расположены четыре светодиода для отслеживания
состояния и режимов работы медиа модуля.
Характеристики медиа-модуля:
− модуль расширения для медиа шлюзов G350, G430, G450, G700;
− поддержка ISDN PRI E1 емкость (30B+D);
57
− канальная сигнализация для поддержки US и International CO или tie
транков;
− эхо-компенсация в каждом направлении.
− тип передаваемых данных - голос;
− интерфейсы - 1 поток E1;
− разъем кольцевой проверки Е1;
− системные требования: один слот расширения.
2.6.3. Медиа-модуль S8300E.
Avaya S8300E - это текущая версия медиа-сервера Avaya S8300. Может
использоваться как основной управляющий сервер (в небольших и простых
инсталляциях) или как сервер выживаемости (в сложных территориально
распределенных конфигурациях).
Серверы S8300 обладают высокой надежностью и крайне низкой
статистикой гарантийных и пост-гарантийных отказов в эксплуатации.
Внешний вид платы S8300E представлен на рисунке 9.

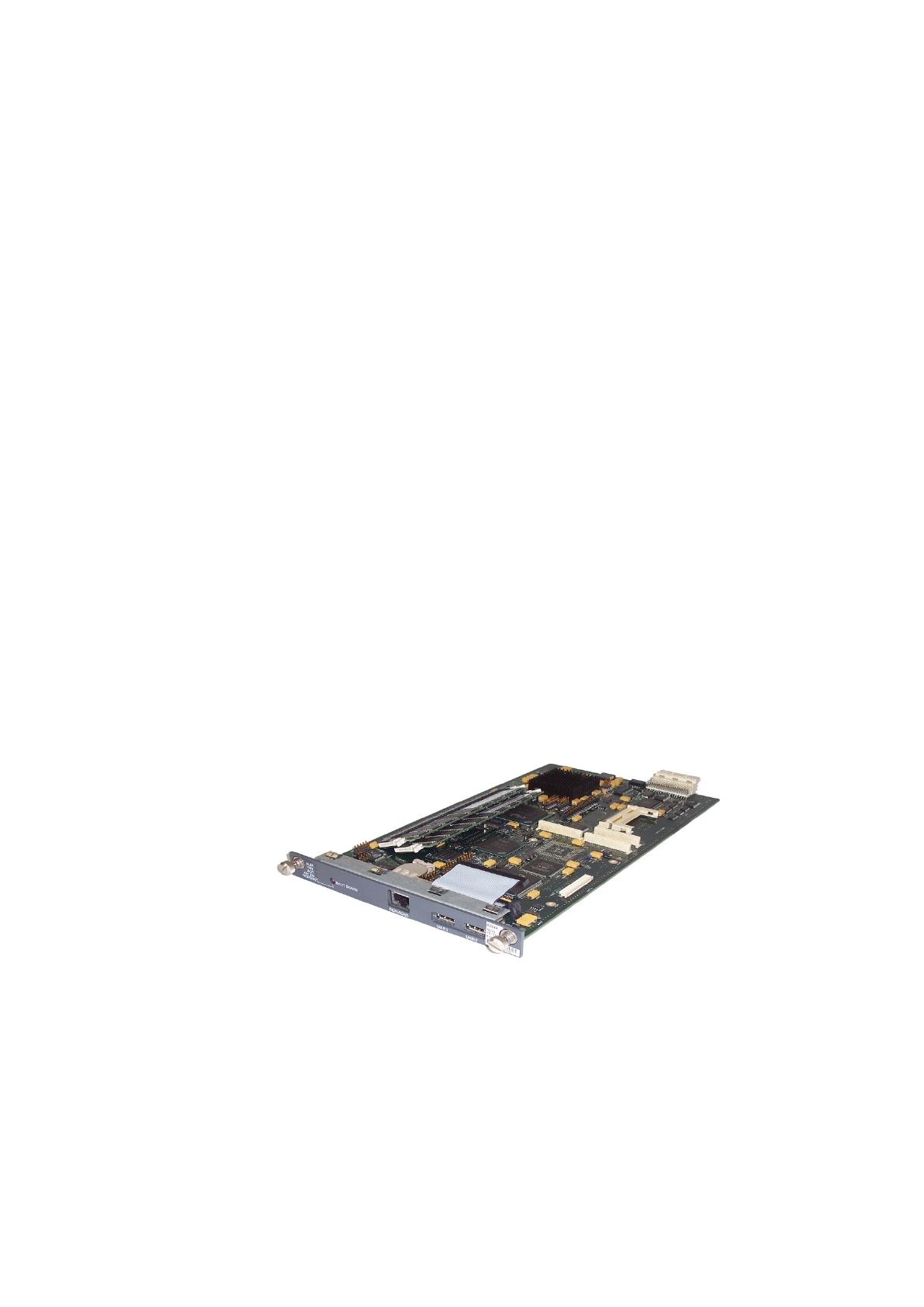

Рисунок 9 - Внешний вид платы S8300E.
Характеристики серверов Avaya S8300E (текущая модификация S8300E,
предыдущие модели: S8300В, S8300C и S8300D):
− форм-фактор Multimedia Module монтируемая, в шлюз
G700/G250/G350/G450/G430;
58
− процессор - Dual core Intel processor 8GB DRAM;
− накопитель памяти - SSD 8GB; HDD 250GB;
− порт Ethernet Gigabit NIC;
− количество абонентов: 1000 в СМ 6 и Avaya CM 7.0;
− количество транков: 4000 в СМ 6 и CM 7.0.
2.6.4. Avaya 9611G IP телефон.
Телефонный аппарат среднего значения, поддерживает до 8-и линий
связи, переадресацию вызова, громкую связь и быстрый набор номера.

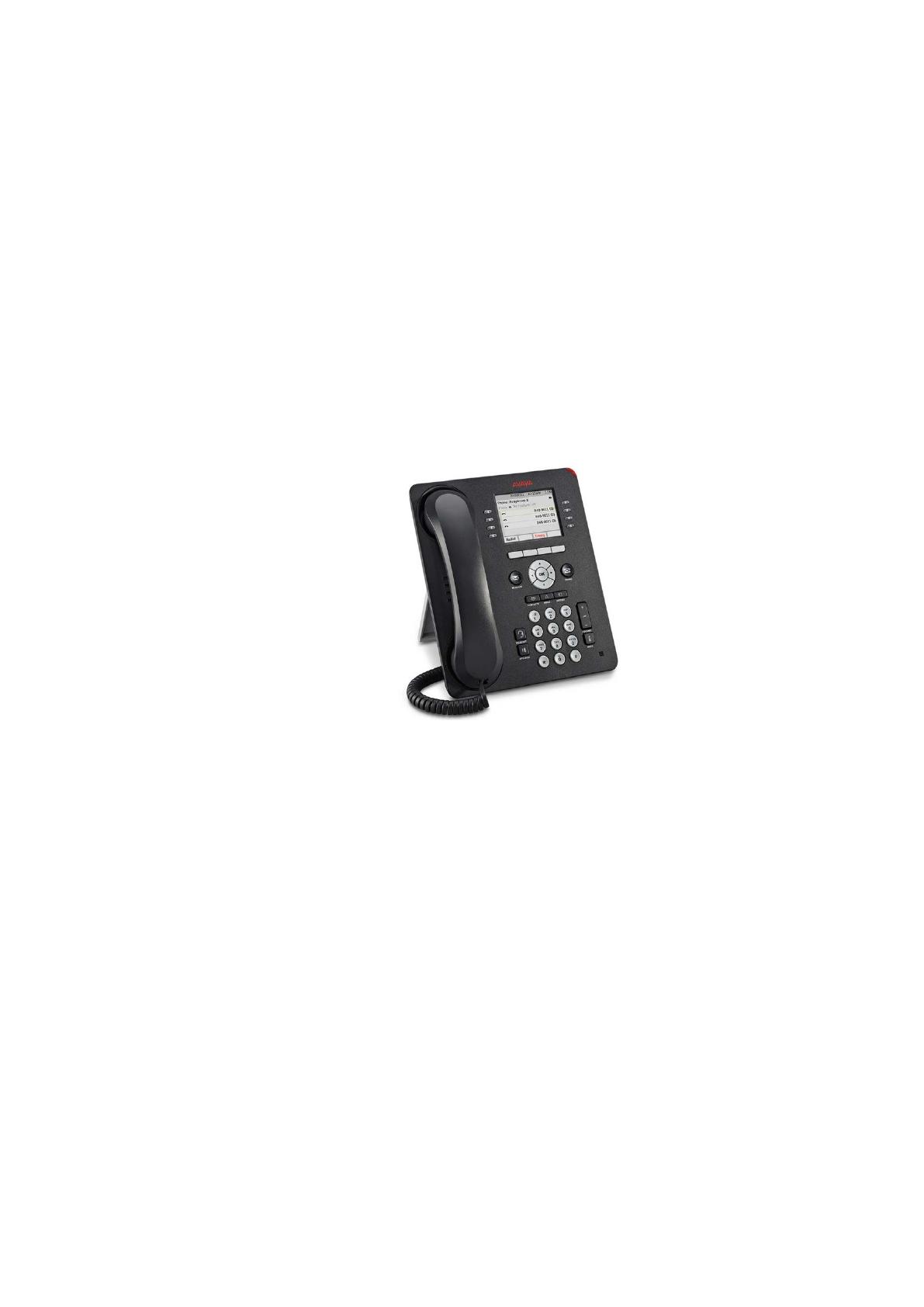

Рисунок 10 – внешний вид аппарата Avaya 9611G IP телефон.
Основные функции телефона:
- Конференц связь;
- Определение звонка;
- Голосовая почта;
- Удержание звонка;
- Протоколы SIP, H.323;
- Питание Poe;
- Голосовые кодеки G.711, G.726, G.729, G.722.
59
2.7. Примеры функциональных возможностей и их описание.
2.7.1. Создание телефонного номера.
Так как общее управление всеми станциями заведено в Центр Обработки
Данных, то это существенно облегчает процесс администрирования и создания
телефонных номеров. Интерфейс Avaya System Manager представлен на рисунке
11.

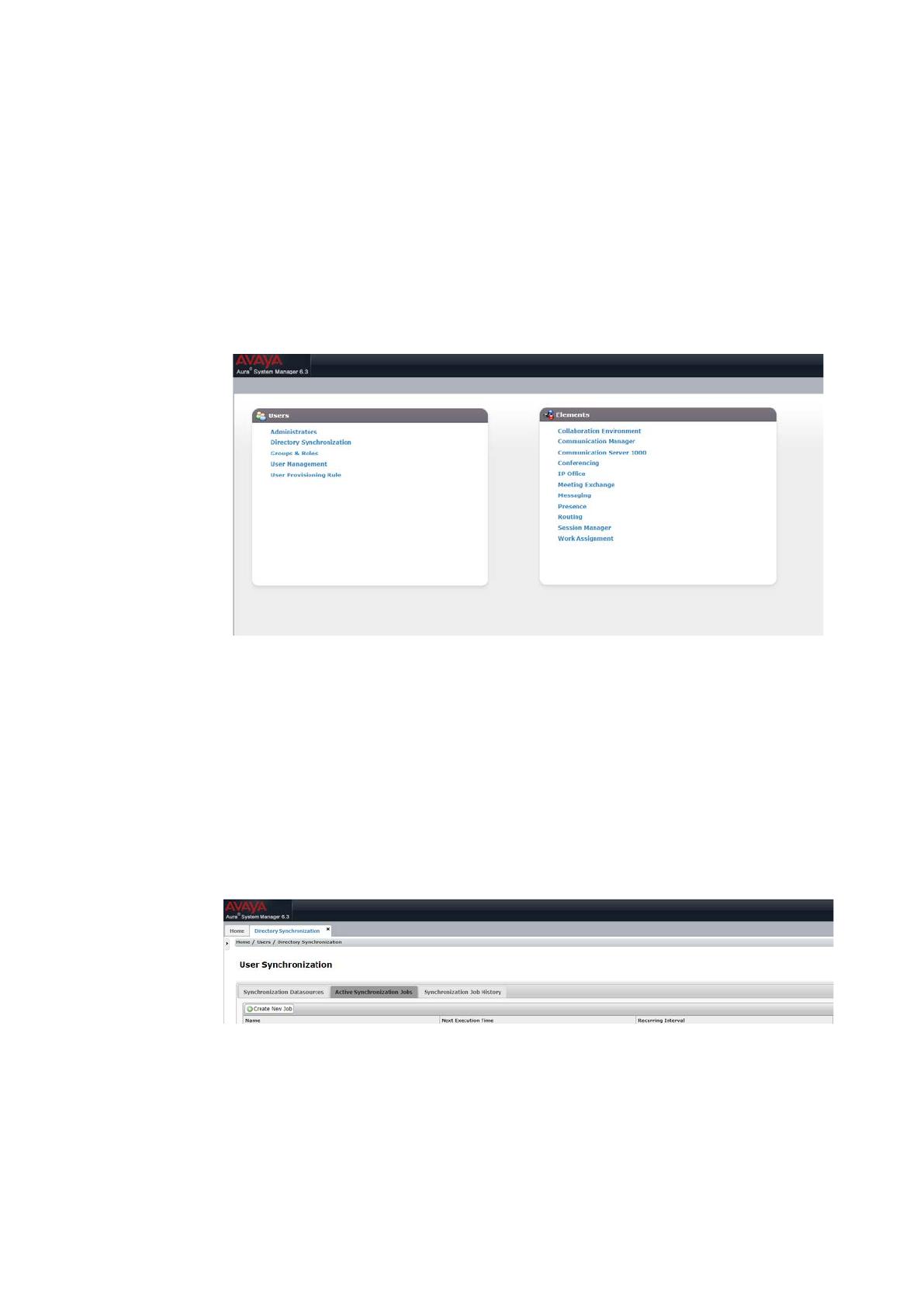

Рисунок 11 – Интерфейс Avaya System Manager.
Прежде чем присвоить номер абоненту необходимо сначала произвести
синхронизацию со службой каталогов Active Directory домена Roscosmos. Для
этого необходимо зайти в оснастку Directory Synchronization и выбрать пункт
Create New Job во вкладке Active Synchronization Jobs, как показано на рисунке
12.
Рисунок 12 – создание задачи синхронизации с Active Directory.
Синхронизация с Active Directory позволяет при звонке на присвоенный
пользователю номер увидеть при наборе не надпись на латинице, а полноценное
отображаемое имя на русском языке. После выполнения процесса
60
синхронизации, следует вернуться в интерфейс Avaya System Manager, который
был показан на рисунке 11 и выбрать пункт User Management и перейти во
вкладку Manage User, как показано на рисунке 13.

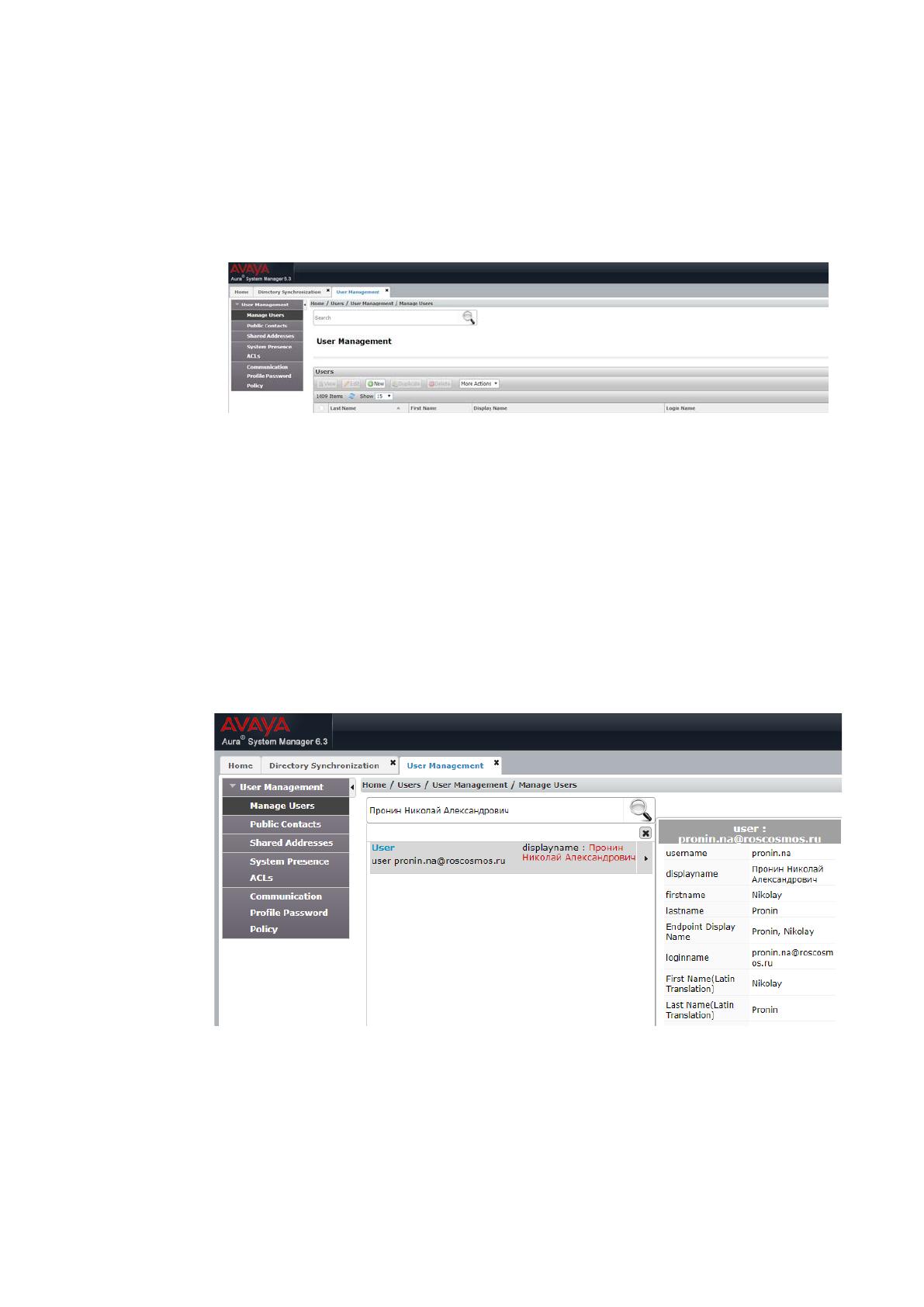

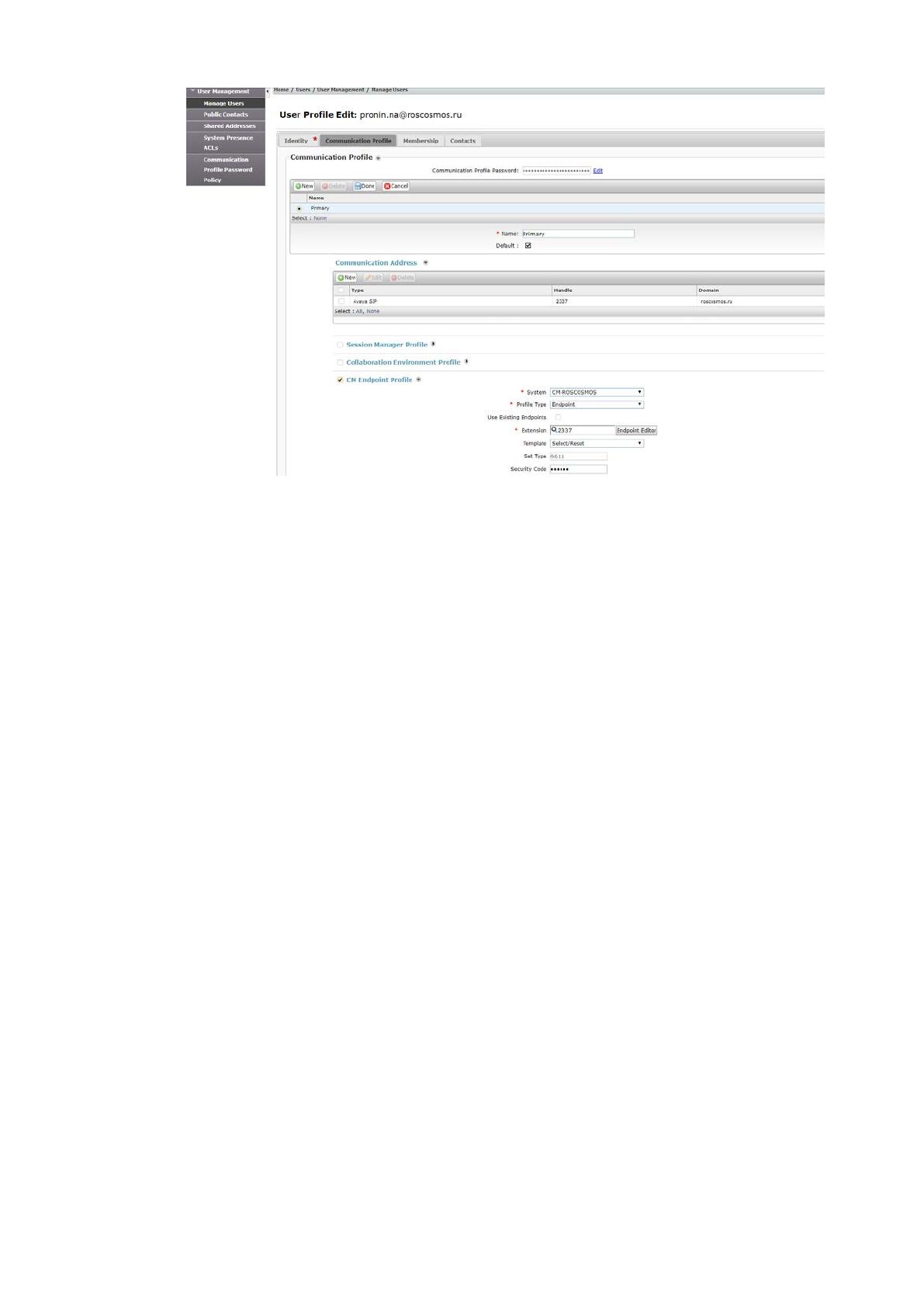

Рисунок 13 – Manage User.
После этого в строке Search необходимо ввести фамилию, имя и отчество,
чтобы найти необходимого нам сотрудника для присвоения ему номера, как это
показано на рисунке 14.
Рисунок 14 – Поиск сотрудника.
После того, как необходимый нам сотрудник найден нажимаем кнопку Edit
и присваиваем необходимый нам номер сотруднику и нажимаем Save, как
показано на рисунке 15.
61
Рисунок 15 – присвоение номера сотруднику.
2.7.2. Программирование консоли расширения.
Для быстрого набора номера нужного нам абонента существует консоль
расширения Avaya, в которую можно занести до 24 номеров абонентов (если
брать в расчет Avaya SBM24). Данная консоль позволяет быстро набрать номер,
не прибегая к набору цифр на тональной клавиатуре IP телефона.
Для программирования консоли используется программа Avaya Site
Administration для удобства, конечно же можно использовать любой клиент,
позволяющий подключаться по сетевому протоколу прикладного уровня Secure
Shell (SSH). Визуальный интерфейс подключения программы Site Administration
выглядит следующим образом:
62

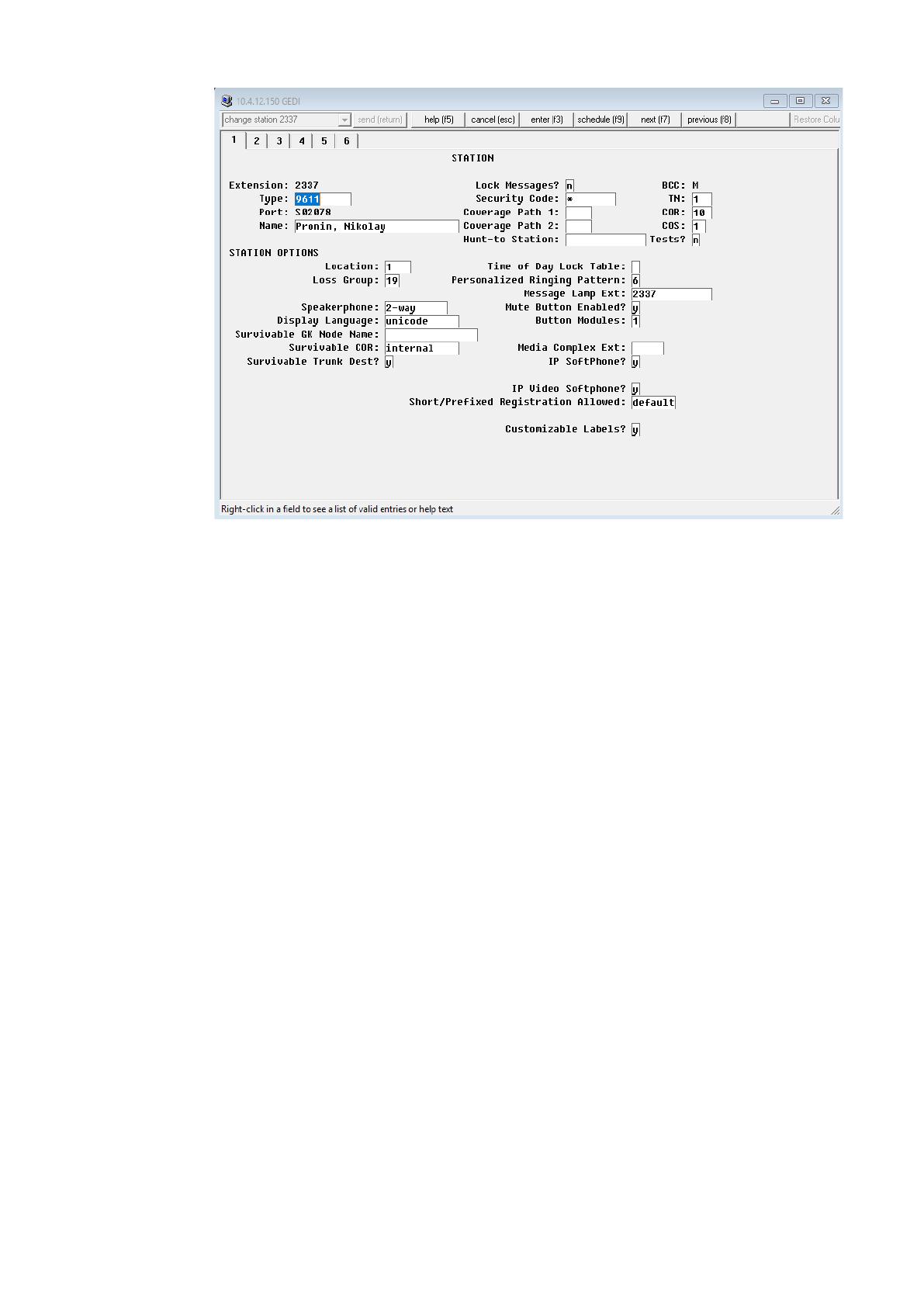

Рисунок 16 – Интерфейс Site Administration.
Для того, чтобы выбрать необходимый для программирования нам
абонентский номер, следует выполнить команду change station XXXX. Далее
выбираем шестую вкладку и прописываем необходимые нам номера. Для
внутренних номеров, которые принадлежат одной станции (в моем случае
станции Roscosmos) выбираем параметр busy-ind, для внешних номеров, которые
не относятся к станции выбираем параметр autodial, как показано на рисунке 17.
63

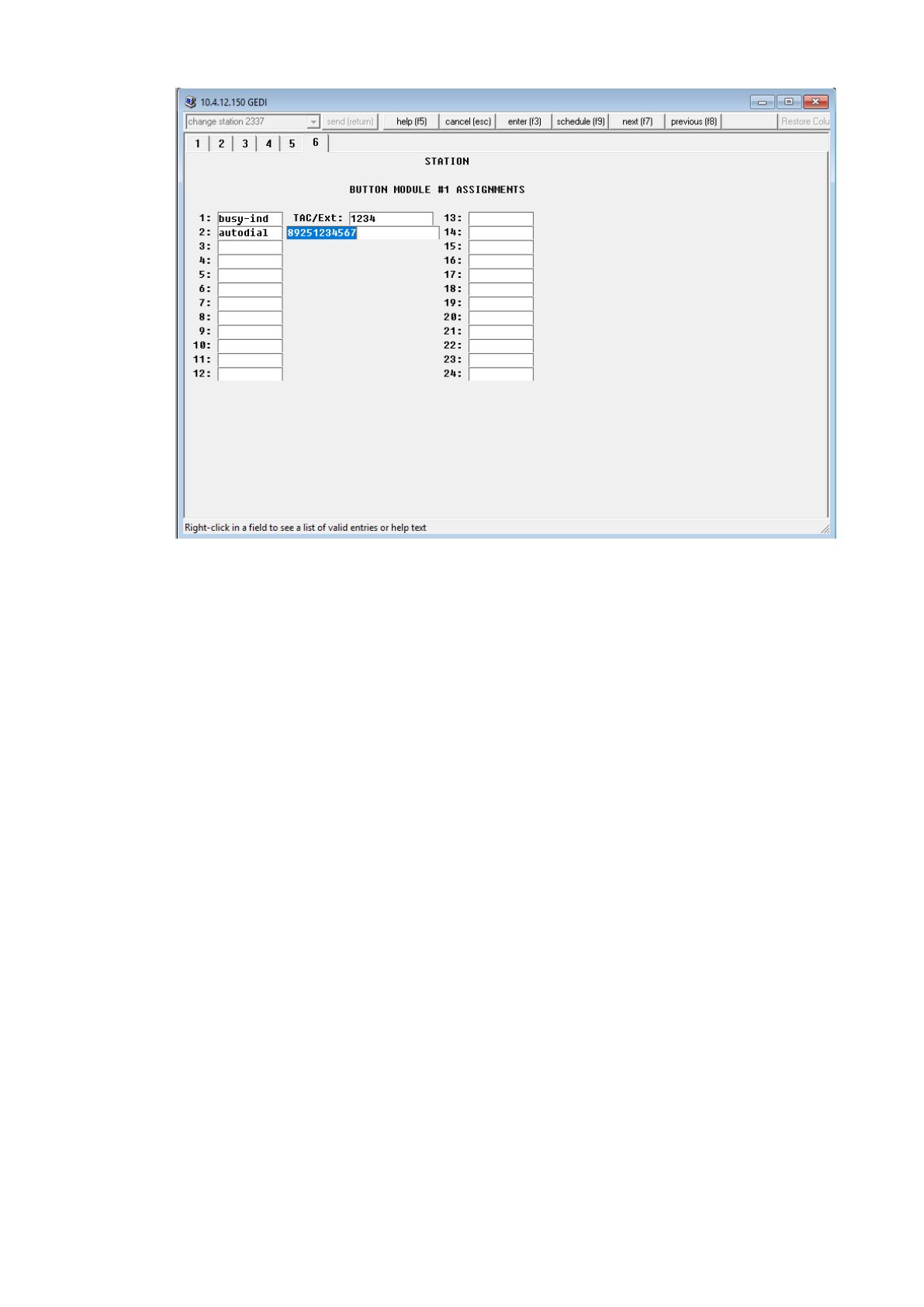

Рисунок 17 – Программирование панели быстрого набора.
После того, как заведение необходимых нам номеров для быстрого набора
выполнено следует нажать кнопку Enter и система сохранит настройки данного
номера абонента.
Для того, чтобы клавиши на панели расширения отображались на русском
языке необходимо подключиться к Вспомогательному серверу Utility Server по
протоколу SSH, и используя команду sudo vi открыть нужные нам настройки
номера телефона, как показано на рисунке 18.
64

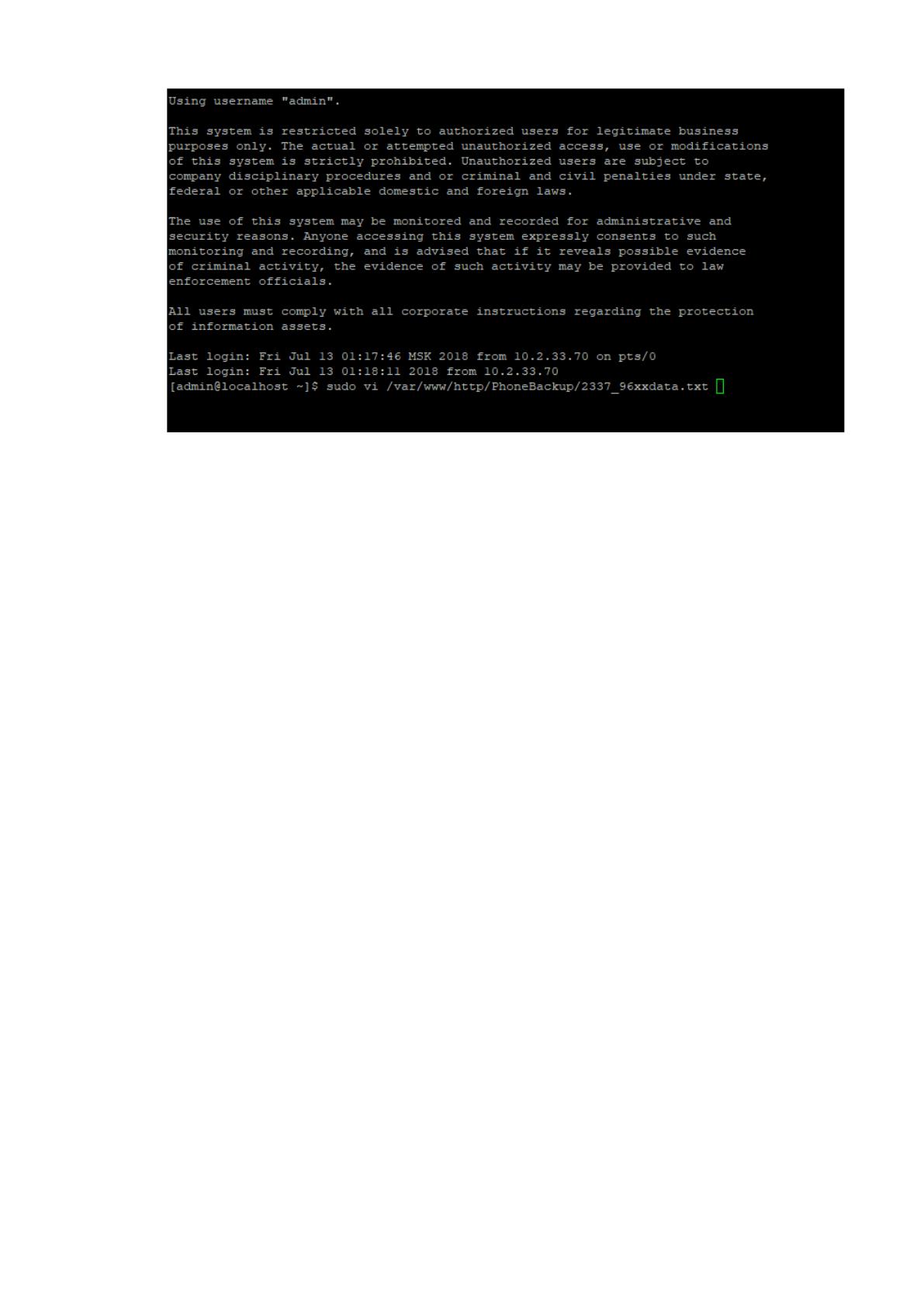

Рисунок 18 – пример команды.
Для создания записи на русском языке, необходимо начинать запись со
строки SBMLABEL01 и так далее, каждая новая кнопка пишется с новой строки.
Существуют ограничения по количеству символов на кнопке, всего можно
использовать 12 символов, если символов будет больше, то кнопка не
отобразится на дополнительной панели. Пример записей в файл с
конфигурацией:
SBMLABEL01=Директор
SBMLABEL02=Охрана
SBMLABEL03=Пропуск
SBMLABEL04=Помощник
SBMLABEL05=Водитель
………
2.7.3. Программирование общего автоответчика Госкорпорации
Роскосмос.
В связи с модернизацией и развитием корпоративной автоматической
