свет. Сам кабель покрывается концентрическим слоем пластика для

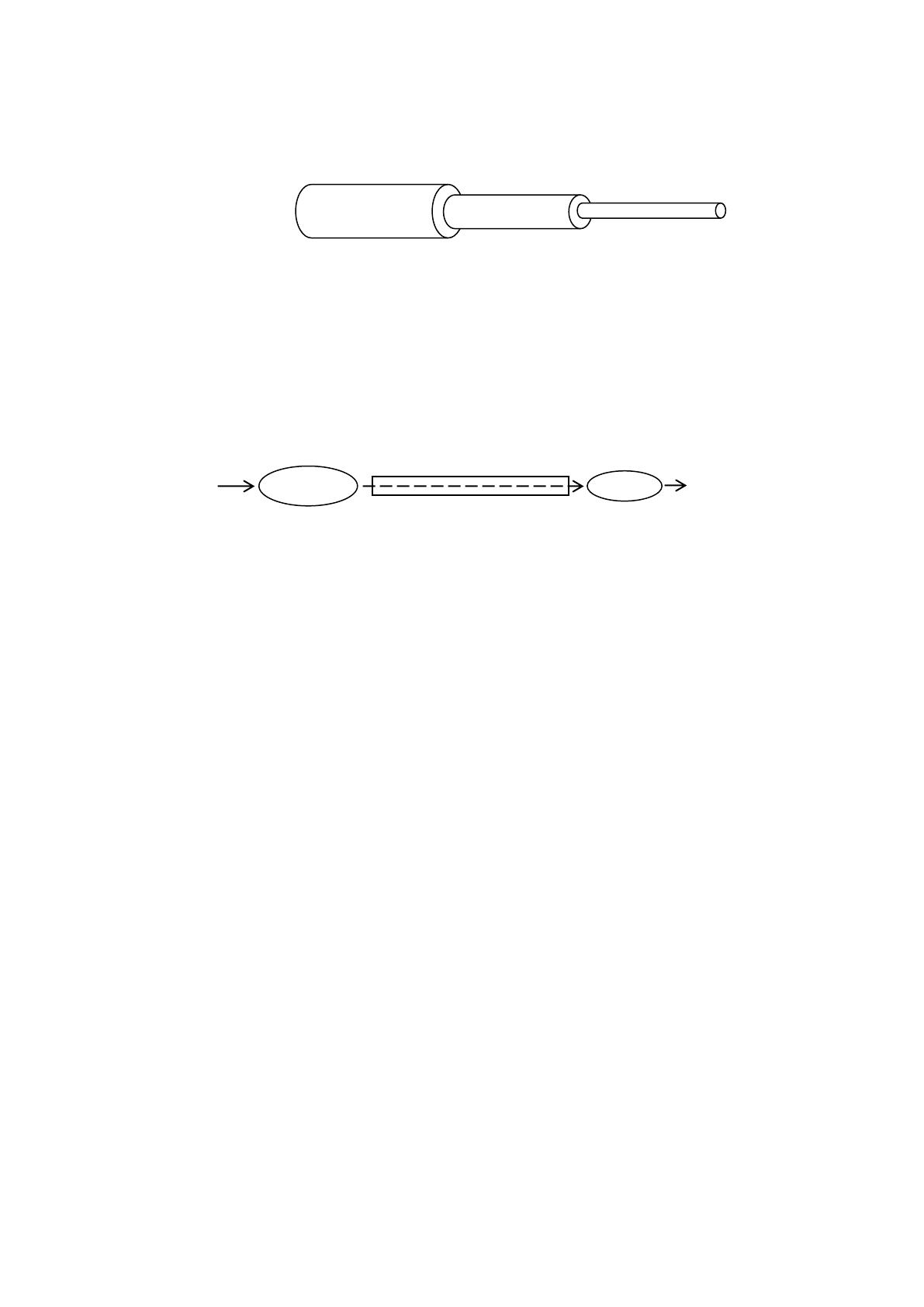

обеспечения физической защиты. На рисунке 1.12 показано устройство ВОК.
Рисунок 1.12 - Волоконно-оптический кабель
Принцип работы волоконно-оптического кабеля приведен на рисунке
1.13.
Волоконно-оптический кабель
Источник света Приёмник 1
Рисунок 1.13 - Принцип работы волоконно-оптического кабеля.
Вся информация в компьютере представляется с помощью двоичной
системы исчисления, то есть через нули и единицы. Как правило, кабели
осуществляют передачу бинарных данных по средствам электрических
импульсов, однако ВОК, которые используют тот же принцип, передают
информацию с помощью световых импульсов. Источник света (передатчик)
посылает информацию по волоконно-оптическому каналу, а на
принимающей стороне должно осуществиться преобразование полученной
информации в нужный формат.
1.3.2 Анализ технических решений для построения локальной сети
Каждое сетевое устройство, будь оно маршрутизатором,
коммутатором, сетевой картой рабочей станции или сервера, работает
посредством сетевой модели OSI, представляющей собой семь уровней.
Уровни расположены снизу вверх. Первый (низший) уровень представляет
22
собой физический уровень, на седьмом (высшем) уровне находится уровень
приложений, который именуется прикладным уровнем.
В зависимости от применяемого оборудования могут использоваться
или физический и канальный уровни – коммутаторы, или физический,
канальный и сетевой – сложные коммутаторы и маршрутизаторы. Так же
разработаны мультиуровневые устройства, работоспособные на 4 уровне, но
в рамках диплома они не рассмотрены из-за особенностей при их
применении.
В таблице 1.1 нашла отображение сетевая модель OSI, которая
определяет функции на каждом из уровней. Иерархия уровней такова:
- 7 – прикладной;
- 6- представительский;
- 5 – сеансовый;
- 4 – транспортный;
- 3 – сетевой;
- 2 – канальный;
- 1 – физический.
Таблица 1.1 – Отображение сетевой модели OSI
Уровень
Функция
7. Прикладной
Доступ к сетевым службам
6. Представительский
Представление и кодирование информации
5. Сеансовый
Управление сеансом связи
4. Транспортный
Прямая связь конечного пункта и надежности
3. Сетевой
Определение маршрутов и логической адресации
2. Канальный
Определение физической адресации
1. Физический
Работа со средой передачи и сигналами
23
Анализировать технические решения необходимо начинать с
аппаратных устройств 3 уровня. К ним следует отнести маршрутизаторы и
коммутаторы 3 уровня, способные маршрутизировать трафик.
Маршрутизатором (router) принято называть сетевое устройство,
которое пересылает пакеты данных между сегментами сети и принимает
решение, основываясь на информации о топологии сети и определённых
правил, которые задаются администратором [8].
Принято различать два вида маршрутизаторов: программный и
аппаратный (программно-аппаратный). Программный представляет собой
часть операционной системы одного из компьютеров сети, аппаратный –
специальное вычислительное устройство.
Работа маршрутизатора делится на 4 уровня:
- сетевого протокола;
- интерфейсов;
- протоколов маршрутизации;
- канальный уровень.
Уровень интерфейсов поддерживает интерфейс со средой передачи
данных. Решение этой задачи обеспечивается оснащением маршрутизатора
десятками разъемов определенных типов. Некоторые интерфейсы нужны
для соединения к локальной сетью, другие для подключения к глобальным
сетям.
Уровень сетевого протокола выполнен с помощью
специализированного модуля, вычисляющего контрольную сумму пакета.
Маршрутизатор оснащен функцией фильтрации трафика, другими словами
он может обрабатывать и производить анализ различных полей пакетов.
Ко второй задаче можно отнести реализацию обслуживания очередей
пакетов в случае, когда скорость их поступления выше скорости их
обработки [19].
К третьей и основной задаче сетевого уровня можно отнести
определение маршрутов пакетов. Из поля адресов извлекаются номера сети,
24
далее определяется сетевой адрес маршрутизатора, идентификатор порта,
через который необходимо передавать этот пакет.
К четвертой функции сетевого уровня относится фрагментация пакетов
тогда, когда не совпадают наибольшие допустимые длины поля данных.
Программный маршрутизатор есть ни что иное, как рабочая станция
или выделенный сервер, который обладает несколькими сетевыми
интерфейсами и снабжен особым ПО.
Ввиду наличия программных реализаций, программные
маршрутизаторы в состоянии функционировать до 7 уровня модели OSI [18].
Коммутаторы представляют собой устройства канального уровня,
которые позволяют объединить физические элементы ЛВС в одну большую
сеть. Коммутация ЛВС выступает гарантом взаимодействия сетевых
устройств по средствам выделенных линий без коллизий с параллельной
передачей данных.
Коммутаторы второго уровня выполняют анализ входящих кадров, и
после этого решают их последующую передачу на базе МАС – адресов
канального уровня. Важным преимуществом для коммутаторов второго
уровня является прозрачность протоколов верхнего уровня.
Помимо достоинств коммутаторов второго уровня, у них есть и
некоторые недостатки. Присутствие коммутатора в сети не блокирует
распространение широковещательного кадра по всем сегментам сети.
Становится ясно, что для обеспечения повышения производительности сети
необходима функциональность 3-го уровня модели OSI.
Коммутатор третьего уровня в состоянии принимать решения о
коммутации при наличии наибольшего количества информации, нежели
только МАС-адрес. Коммутаторы третьего уровня выполняют фильтрацию и
коммутацию на основе адресов канального (уровень 2) и сетевого (уровень 3)
уровней OSI модели [19]. Эти коммутаторы способны определить,
коммутировать (второй уровень) или маршрутизировать (третий уровень)
поступающий через него трафик.
25
Важным отличием коммутаторов третьего уровня от маршрутизаторов
заключается в том, что в маршрутизаторах общего назначения решения об
отправке пакетов принимается программно, а в коммутаторах
обрабатывается особыми контроллерами ASIC [20].
Выводы по первой главе
В первой главе настоящей выпускной квалификационной работы
произведен подробный анализ теоретических аспектов построения и
администрирования сетевых информационных систем. Произведен
анализтеоретической базы исследуемой тематики, основ построения сетевых
систем и их администрирования. Подробно изучены основные технических
средства, необходимые для построения сетевых информационных систем.
По завершению написания первой главы собран необходимый
теоретической материал для продолжения работы над последующими
главами ВКР.
26
Глава 2. Исследование общей характеристики АО
«Тихвинский вагоностроительный завод», информационно-
сетевой архитектуры и разработка сетевой информационной
системы менеджера по снабжению АО «Тихвинский
вагоностроительный завод»
2.1 Исследование общей характеристики АО «Тихвинский
вагоностроительный завод» и его информационно-сетевой архитектуры
Исследуемое предприятие – АО «Тихвинский вагоностроительный
завод» расположено по адресу 187556, Ленинградская область, г. Тихвин,
Промплощадка 1.
Акционерное общество «Тихвинский вагоностроительный завод» (АО
«ТВСЗ») – ведущее предприятие по выпуску грузовых вагонов нового
поколения в СНГ. Официальный запуск производства состоялся в январе
2012 года.
Рассмотрим управленческую и организационную структуры
предприятия.
Организационно-функциональная структура предприятия приведена в
приложении А.
Кратко опишем назначение и функции основных структурных
подразделений предприятия.
1) Основные функции по управлению предприятием осуществляет
генеральный директор. Основная функция – общее руководство
предприятием, а также анализ результатов хозяйственной деятельности и
выработка стратегического плана развития данного предприятия.
Управленческие функции генеральный директор перераспределяет через
своих заместителей.
2) Бухгалтерия. Кроме своевременного формирования отчётности в
различные органы, начисления заработной платы, учёта основных средств и
27
т.д., основные задачи бухгалтерии и непосредственно главного бухгалтера
заключаются в:
- формировании обобщенной картины работы предприятия для
правления;
- оптимизации налогообложения предприятия;
- обобщении всей финансовой информации деятельности предприятия
и доведении информации до высшего руководящего звена предприятия.
3) Производственное отделение выполняет функции
непосредственного выпуска продукции предприятия. В данном структурном
подразделении происходит организация всех технологических процессов
производства основных видов продукции предприятия.
4) Отдел реализации продукции выполняет следующие функции:
1. Привлечения новых заказчиков предприятия.
2. Ведение переговоров и заключение договоров о поставках
продукции.
3. Оценка и анализ экономической эффективности контрактов.
4. Контроль за своевременностью оплаты поставленной продукции.
5) Конструкторское отделение выполняет всю совокупность
конструкторских разработок изделий, разработку проектов модернизации,
разработку и внедрение в производство новых конструкций выпускаемых
изделий.
6) Отдел складского учета выполняет задачи организации доставки и
хранения готовой продукции предприятия на склад, а так же выдачу
продукции заказчикам предприятия.
7) Отдел контроля качества осуществляет контроль соответствия
качества выпускаемой на всех этапах производства продукции действующим
нормативным документам.
Произведем анализ информационно-сетевой архитектурыАО
«Тихвинский вагоностроительный завод».
28
В АО «ТВСЗ» имеется локальная компьютерная сеть. Доступом к
данной компьютерной сети обладают только сотрудники предприятия. Число
компьютеров пользователей в рассматриваемой локальной сети – 2420.
Сеть компании организована по топологии типа «звезда».
Метод доступа, который применяется в исследуемой компьютерной
сети – CSMA/CD.Маршрутизаторы, используемые при построении сети,
выстроены на платформе SuperMicro SYS-5016I-MR. В рассматриваемой
локальной сети используется серверы фирмы IBM. Модель серверов - System
x3250 M5.В структуре локальной сети предприятия используются
коммутаторы ISCOM2948GF-4C-AC/D фирмы RaisecomTechnology.
Используемая операционная системы на рабочих компьютерах – Windows 7.
На рисунке в приложении Б представлена выявленная в результате
анализа предприятия схема локальной сети.
Проанализируем информационные ресурсы предприятия. Они
приведены в таблице 2.1
Таблица 2.1 – Информационные ресурсы предприятия
№
п/п
Наименование
подразделения
Обрабатываемая
информация
Место обработки/хранения
обрабатываемой информации
1
Производственно
е отделение
Рабочая техническая
документация
Бумажная и электронная
документация технического
отдела
2
Отделение
реализации
продукции
Данные о покупателях
продукции завода
Юридическая и финансовая
информация о сделках с
клиентами
3
Конструкторское
отделение
Рабочая конструкторская
документация
Бумажная и электронная
документация
4
Отдел контроля
качества
Информация о качестве
выпускаемой продукции
Бумажная и электронная
документация
5
Бухгалтерия
ФИО, паспортные
данные, дата рождения,
1С: Бухгалтерия
29
сведения о работе
(должность, место
работы) сотрудников,
сведения о доходах
сотрудников
6
Отделение
складского учета
Данные о находящейся на
складе продукции
1С: Склад, файловые ресурсы
2.2 Обоснование необходимости реализации и основные задачи
проектируемой сетевой информационной системы менеджера по
снабжению АО «Тихвинский вагоностроительный завод»
На исследуемом предприятии будет внедренаинформационная система
менеджера по снабжению, которая будет функционировать на базе ЛВС
предприятия. Повышение эффективности производственной деятельности
предприятия в результате применения информационной системы
достигается за счёт повышения качества и улучшения на этой основе
использования ресурсов, а также благодаря рационализации деятельности
управленческого персонала.
Проблемной областью работы менеджера по снабжению является
формирование заявок, учёта поставщиков, приходов, расходов.
Необходимость внедрения ИС менеджера по снабжению актуальна и
очевидна. В настоящее время вся отчетная информация формируется
менеджером в формате таблиц Exel, что является в высшей степени
трудоемким процессом. Отслеживание обработанных документов ведется
вручную, что также не совсем удобно и быстро реализуемо.
Актуальна проблема хранения документов, а так же доступа к ним.
Большой объём документов исключает возможность в кротчайшие сроки
получить доступ к любой интересующей информации.
Выявленные проблемы обосновывают решение о внедрении ИС,
которая решает эти проблемы.
30
Целью создания ИС менеджера по снабжению является повышение
эффективности производственной деятельности за счёт использования
имеющихся ресурсов.
Повышение эффективности выполнения рабочих процессов в
результате применения информационной системы достигается за счёт
повышения качества решения задач и улучшения на этой основе
использования ресурсов, а также благодаря рационализации деятельности
персонала.
ИС должна обеспечивать возможность выполнения перечисленных
ниже функций:
– возможность ввода данных в таблицы БД;
– возможность редактирования записей в таблицах БД путём ввода,
замены, удаления, содержимого БД с применением стандартных устройств
ввода;
– возможность поиска в БД необходимых сведений;
– реализация просмотра необходимой информации через форму БД;
– возможность формирования протоколов с дальнейшим выводом на
печать или экран монитора;
– обеспечение быстродействия обработки информации и выполнения
запросов;
– возможность дальнейшей модернизации системы.
Комплексной целью данной работы является автоматизация работы
менеджера по снабжению исследуемого предприятия.
Целью разработки сетевойИС является снижение трудовых и
стоимостных затрат на выполнение менеджером своих функциональных
обязанностей, повышение точности расчетов, хранение информации в одном
хранилище.
Задачи разработки:
автоматизация работы менеджера по снабжению;
снижение трудоемкости и сроков обработки информации;
