1Switch211(config)#logging console ? //по умолчанию консоль
настроена на уровень 5(уведомления), т.е на консоли будут
выводиться уведомления уровня 5 и выше(4,3,2,1,0)
<cr>
1Switch211(config)#logging console //далее должно вводиться
уровень сообщения(цифрой либо словом)
1Switch211(config)#logg
1Switch211(config)#logging buf
1Switch211(config)#logging buffered 4096 //указываем размер буфера
1Switch211(config)#log
% Incomplete command.
1Switch211(config)#logging trap deb
1Switch211(config)#logging trap debugging указываем уровень log -
сообощений
1Switch211(config)#logg
1Switch211(config)#logging 192.168.1.240 //указываем адрес syslog
сервера.
1Switch211(config)#service timestamps log datetime msec
//указываем, в чем будет измеряться время в лог- сообщениях
Теперь настроим NTP
К сожалению, в Cisco packet tracer, вырезана данная функция, но мы
можем настроить его на маршрутизаторе. Имея адрес NTP сервера –
192.168.1.240, указываем всего одну строчку в режиме глобального
конфигурирования
Office(config)#ntp server 192.168.1.240 key 0
Проверим настройки
Office#sh clock
6:35:54.527 UTC Thu Jan 19 2017
Office#
Как видим, все заработало.
AAA(Triple A)
Существует 2 основных доступа к оборудованию (telnet,ssh, console). Первый
способ не совсем удачный, т.к если рассматривать случай, что у компании
более 100 коммутаторов и маршрутизаторов в администрировании. На каждом
устройстве нужно создать учетную запись. Для этого нужно на всех 100
54
устройств нужно создавать учетную запись. Это не совсем удобно. Для этого
используется AAA server, на котором хранятся все учетные записи. Все
учетные записи хранятся централизовано, значит и править их нужно только в
одном месте.
AAA (от англ. Authentication, Authorization, Accounting) —
используется для описания процесса предоставления доступа и контроля над
ним.
Authentication (аутентификация) — сопоставление персоны (запроса)
существующей учётной записи в системе безопасности. Осуществляется
по логину, паролю, сертификату, смарт-карте и т. д.
Authorization (авторизация, проверка полномочий, проверка уровня
доступа) — сопоставление учётной записи в системе (и персоны,
прошедшей аутентификацию) и определённых полномочий (или запрета на
доступ). В общем случае авторизация может быть «негативной»
(пользователю А запрещён доступ к серверам компании).
Accounting (учёт) — слежение за потреблением ресурсов (преимущественно
сетевых) пользователем. В accounting включается так же и запись фактов
получения доступа к системе (англ. access logs).
Объясню, что это такое, используя пример Кейса Баркера. Он
объяснял это так. Представим, что мы приходим в банк, чтобы снять свои
деньги. Для начала нас попросят предоставить документы, чтобы убедиться,
что мы являемся клиентами банка. После того, как мы показали документы, мы
прошли аутентификацию(если, конечно мы являемся клиентами банка). Далее
сотрудник, которые нас обслуживает проверяет, можем ли мы снять деньги и
можем ли мы снять именно ту сумму, на которую мы расчитываем. Если все
нормально, то мы прошли авторизацию. А после всего этого ведется запись, что
мы приходили, сняли деньги, на счету столько – то денег. В данном случае мы
прошли учет.
По этой же аналогии и работают маршрутизатор, коммутаторы,
сервера, обращаясь к AAA серверу. Сами же устройствами, являются AAA
клиентами. Эти обращения делаются по специальному протоколу. 2 самых
распространенных протокола для обращения к ААА серверу – Radius и Tacacs+.
55

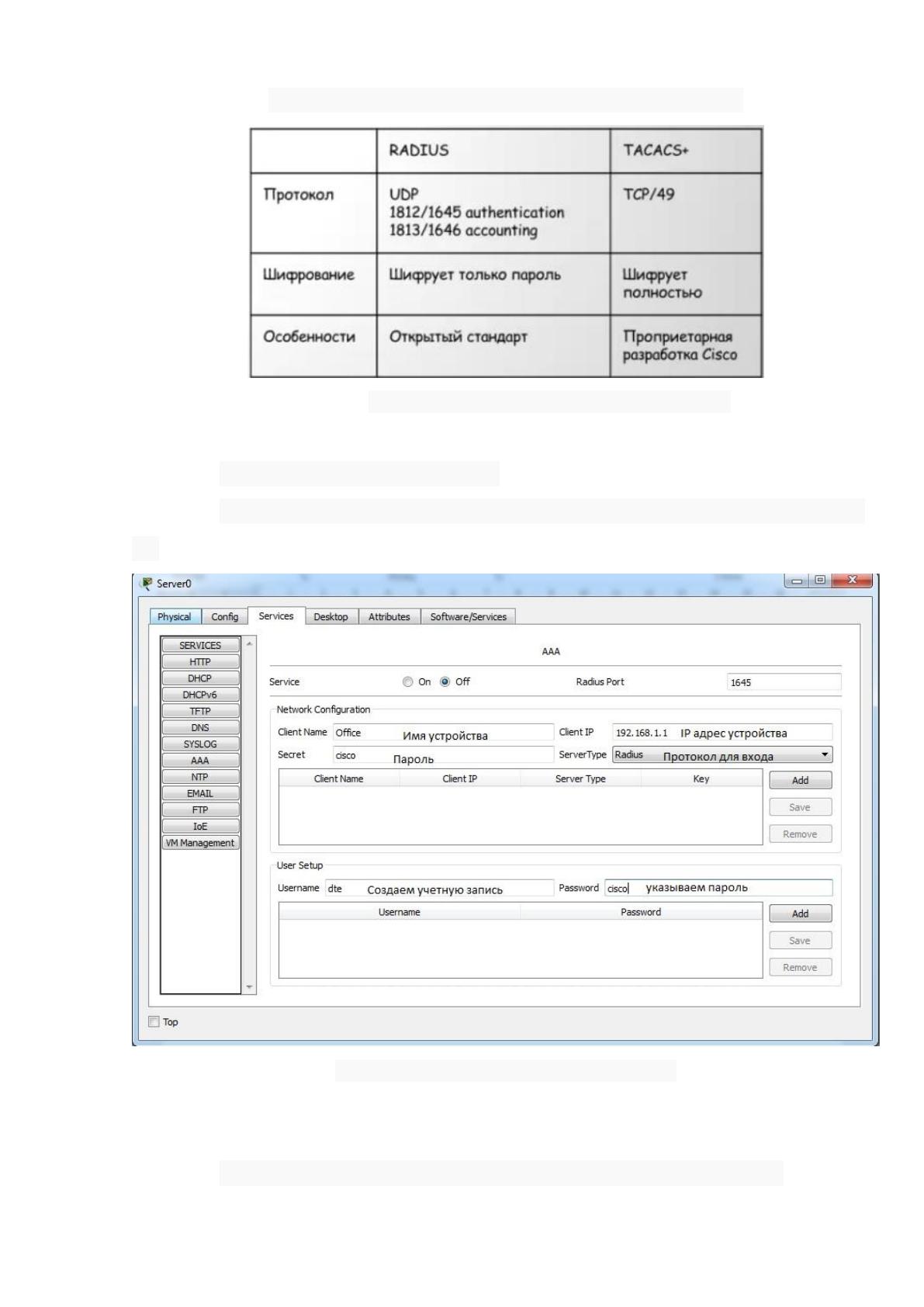

Разница между ними предоставлена на рисунке 20.
Рис. 20 отличия Radius и Tacacs+
Настроим наше оборудование
В Cisco Packet Tracer на сервере указываем настройки как на рисунке
21.
Рис. 21 Настройки ААА сервера
В настройках оборудования указываем следующие значения
56
Office(config)#aaa ne
Office(config)#aaa new-model //создаем новую модель
Office(config)#radius-server host 192.168.250.60 key cisco
//указываем адрес radius сервера и ключ к нему
Office(config)#aaa authentication login default group radius local
//указываем, что аутентификация происходит сначала по radius
серверу, а если к нему нет доступа, то использовать локальную базу
пользователей.
57
ГЛАВА 3. Обоснование экономической эффективности
Целью экономического расчета дипломного проекта является
определение величины экономического эффекта от использования
разработанной структурированной кабельной сети, качественная и
количественная оценка экономической целесообразности создания,
использования и развития этой сети, а также определение организационно-
экономических условий ее эффективного функционирования.
Общее количество пользователей 500(не включая продавцов, складских
работников, сорудников сервисного центра, для работы которых не нужен
компьютер), которые одновременно смогут работать, пользоваться ресурсами
сети Интернет, распечатывать документы.
В таблице 4.1 представлены исходные данные, предоставленные
финансовым отделом компании «Технопарк-центр».
Таблица 4.1 – Исходные данные
Статьи затрат
Условные
обозначен
ия
Единицы
измерени
я
Норматив
ные
обозначен
ия
1. Разработка (проектирование) СКС
Тарифная ставка системного
администратора
З
сист
руб/мес.
80000
Тарифная ставка системного
инженера
З
перс
руб/мес.
50000
Тариф на электроэнергию
Т
эл/эн
руб/кВт
5
Мощность модема, принтера и
т.д.
W
ЭВМ
Вт /час
400
Стоимость сетевого
оборудования
С
тз
руб.
8988400
58
Стоимость программного
обеспечения
С
по
руб.
1415030
Амортизационные отчисления
А
аморт
%
25,0
Изготовление СКС
Тариф на электроэнергию
Т
эл/эн
руб.
5
Мощность компьютера,
принтера, сервера
W
ЭВМ
Вт /час
400
Тарифная ставка системного
администратора на месяц
З
сист
руб/мес.
80000
Норма дополнительной
зарплаты
Н
д
%
50
Отчисления на социальные
мероприятия
Н
соц
%
38,52
Накладные затраты
Н
накл
%
15,0
НДС
Н
пдв
%
13
Рентабельность
Р
%
25,0
Транспортно-заготовительные
затраты
Н
трв
%
4,0
Суммарная мощность
оборудования СКС
W
СКС
кВт/час
7,2
2. Использование (эксплуатация) СКС
Тарифная ставка
обслуживающего СКС
персонала (системные
администраторы)
З
перс
руб.
80000
Норма амортизационных
отчислений на СКС
На
ПЗ
%
4
Отчисление на содерждание и
ремонт СКС
Н
р
%
10
59
В таблице 4.2 приведена стоимость приобретаемого программного
обеспечения, а в таблице 4.3 приведен расчет затрат на приобретение
дополнительного оборудования.
Таблица 4.2 – Стоимость ПО
Программное обеспечение
Цена (руб)
Кол
-во
Стоимост
ь (руб)
Windows Server 2012 R2
45750,00
5
228750
Microsoft Windows 10 Enterprise
17600,00
1
17500
Ключ активации для Windows 10
2300,00
500
1150000
Microsoft Office 2007 Russian
800,00
23
18400
VMWare ESXI 6.0
0
4
0
IPGuard v.3.11
0
1
0
FlashGet v.1.71
0
3
0
Opera v.10.52
0
3
0
Другое ПО
380,00
1
380,00
Всего:
1415030
Таблица 4.3 – Расчет затрат на приобретение оборудования
Наименование оргтехники
Количество
шт.
Цена за
ед., руб.
Сумма,
руб.
Коммутатор HP 2350-48
50
35000
1750000
Стойка ЦМО СТК-С-33.2.1000
20
7600,00
152000,00
Маршрутизатор Cisco 2960/K9
20
121000,00
2420000,00
Сетевой кабель, бухты(305м)
UTP Leve l-5
50
3500,00
175000,00
60
Сервер 646902-421 HP ProLiant
DL360p Gen8 Xeon6C E5-2640
2.5GHz, 4x4GbR1D
20
182070,00
3641400,00
Жесткий диск Seagate
ST8000VN0002
50
20500
1025000
Итого:
8988400,00
3.1 Расчет затрат на создание проекта СКС
Выходные данные для расчёта экономического эффекта создания
локальной вычислительной сети приведены в таблице 3.1.
Расчет затрат на разработку проекта проводится методом калькуляции
затрат, в основу которого положенная трудоемкость и заработная плата
разработчиков.
Трудоемкость разработки проекта Т рассчитывается по формуле:
Т = То + Ти + Ттоп + Тп + Тотл + Тпр + Тд,
где То – затраты труда на описание задачи;
Ти – затраты труда на исследование структуры предприятия;
Ттоп – затраты труда на разработку топологии сети;
Тп – затраты труда на прокладку кабеля и подключение пользователей;
Тотл – затраты труда на отладку системы СКС на ЭВМ;
Тпр – написание программы минимизации затрат;
Тд – затраты труда на подготовку документации по задаче.
Данные о затратах на проектирование СКС и реализацию
спроектированного комплекса в компании ООО «Технопарк-центр»
представлены в таблице 4.5.
61
Таблица 4.5 – Трудоемкость и зарплата разработчиков СКС
Наименование этапов
разработки СКС
Условные
обозначения
Фактическая
трудоемкость
(чел/час)
Почасовая
тарифная
ставка
(руб.)
Сумма
зарплаты
(гр. 5 *гр.
4)
Описание задания
СКС
То
30
180
5400,00
Изучение структуры
предприятия
Ти
30
165
4950,00
Разработка
топологии сети
Та
70
170
11900,00
Прокладка кабеля и
подключение
пользователей
Тп
200
165
33000,00
Отладка системы
СКС
Тотл
60
550
30000,00
Написание
программы
минимизации затрат
СКС
Тпр
50
380
19000,00
Оформление
документации
Тд
20
192
3840,00
Всего:
Т
460
108090,00
Таким образом, полученную трудоемкость по этапам разработки проекта
необходимо подставить в формулу чел./ч.:
Т = 30+30 +70 +200 +60+50+20 = 460 чел/час.
Основной фонд заработной платы разработчиков определяется по
формуле:
62
Зпл = Т * Ч
где Т – общая (поэтапная) трудоемкость разработки СКС, чел./ч.
Ч – почасовая тарифная ставка специалиста/руб.
3.2 Расчет материальных затрат на создание проекта
структурированной кабельной сети
Материальные затраты на создание проекта СКС рассчитываются исходя
из необходимых затрат.
Нормы затрат материалов при разработке проекта и их цена приведены в
таблице 4.6.
Таблица 4.6 – Расчет материальных и комплектующих затрат
на разработку СКС
Материал
Норма
затрат, шт.
Фактическое
количество, шт.
Цена за
единицу,
руб.
Сумма, руб.
1. Бумага
формата А-4
5000–
10000
5000
0,47
2350
Всего:
Мз
2350
3.3 Использование сетевого оборудования
Затраты на использование сетевого оборудования рассчитываются исходя
из затрат одного часа по формуле:
З = Сч * (Тотл + Тд + Тпр),
