ГЛАВА 2. ПРАКТИЧЕСКАЯ ЧАСТЬ
Целью дипломной работы является организация локальной
компьютерной сети для компании.
Для решения поставленной цели в дипломной работе решаются
следующие задачи:
– выбор сетевой архитектуры для компьютерной сети метод доступа,
топология, тип кабельной системы;
– выбор способа управления сетью;
– конфигурация сетевого оборудования – количество серверов,
концентраторов, сетевых принтеров;
– управление сетевыми ресурсами и пользователями сети;
– расчет затрат на создание сети компании.
Необходимо разработать рациональную, гибкую структурную схему сети
фирмы, предусмотреть режимы быстрого обновления оперативной информации
на сервере, а так же проработать вопросы обеспечения необходимого уровня
защиты данных.
В целях эффективности дипломной работы, практическая часть будет
выполнена в 2 этапа
1) Техническая часть. В ней будет описан монтаж кабелей и несколько
нестандартный метод решения задачи. В качестве примера будет
использоваться реальный случай переезда отдела разработки в отдел
технического обеспечения. Данное решение было принято руководством
компании ООО «Технопарк-центр».
2) Программная часть. В этой части будет описана настройка сетевого
оборудования при использовании программы Cisco Packet Tracer. Cisco Packet
Tracer - это симулятор сети, созданный компанией Cisco. Данное приложение
позволяет строить сети на разнообразном оборудовании в произвольных
топологиях с поддержкой разных протоколов. Программное решение Cisco
34
Packet Tracer позволяет имитировать работу различных сетевых устройств:
маршрутизаторов, коммутаторов, точек беспроводного доступа, персональных
компьютеров, сетевых принтеров, IP-телефонов и т.д. Работа с интерактивным
симулятором дает ощущение настройки реальной сети, состоящей из десятков
или даже сотен устройств. Настройки, в свою очередь, зависят от характера
устройств: одни можно настроить с помощью команд операционной системы
Cisco IOS, другие – за счет графического веб- интерфейса, третьи – через
командную строку операционной системы или графические меню. Благодаря
такому свойству Cisco Packet Tracer, как режим визуализации, пользователь
может отследить перемещение данных по сети, появление и изменение
параметров IP-пакетов при прохождении данных через сетевые устройства,
скорость и пути перемещения IP-пакетов. Анализ событий, происходящих в
сети, позволяет понять механизм ее работы и обнаружить неисправности. Этот
симулятор доступен как под Windows, так и для Linux[1]. Его плюсы —
дружественность и логичность интерфейса. Кроме этого в нем удобно
проверять работу разных сетевых сервисов, вроде
DHCP/DNS/HTTP/SMTP/POP3 и NTP. И один из самых интересных плюсов —
это возможность перейти в режим симуляции и увидеть перемещения пакетов с
замедлением времени. Минус: Иногда могут проявляться разнообразные
зависания программы, которые исправляются только перезапуском программы.
Итак, данный симулятор имеет массу плюсов и один небольшой недостаток.
Техническая часть практической работы
2.1. Разработка проекта автоматизации
2.1.1 Этапы жизненного цикла проекта автоматизации.
Слаботочные кабельные системы являются исключительно важным
элементом информационной системы предприятия, обеспечивая работу
телефонной связи, информационной сети, систем безопасности и ряда
35
специальных служб. Международный стандарт определяет принципы
построения таких систем, получивших название Структурированная кабельная
система (СКС). Надежность, простота эксплуатации, качество передачи
информации, централизованное администрирование, поддержка передовых
информационных решений только некоторые из преимуществ правильно
спроектированной и установленной СКС. На практике применение СКС
гарантирует организации сокращение количества сбоев в работе
информационных структур, адаптивность к растущим потребностям в
информационных ресурсах, гибкость в организации информационных потоков.
В настоящий момент значительное число производителей предлагают
компоненты высокого качества для построения СКС. Поэтому реальный
эффект от внедрения СКС, снижение затрат на эксплуатацию зависит в первую
очередь от качества исполнения проектных и монтажных работ организацией-
подрядчиком и информативности документации, остающейся в распоряжении
заказчика.
1) Техническое задание
Проект начинается с Технического задания (ТЗ). Это основной
документ, формализующий требования и порядок создания или модернизации
СКС. Он выполняется на основе технических требований заказчика и
предварительно проведенного обследования объекта автоматизации. Данный
документ должен быть разработан исполнителем проекта совместно с
заказчиком. В нем описываются сроки проведения работ, необходимые
параметры и качество системы, порядок контроля и приемки, требования к
документированию. Согласованное ТЗ - основание для дальнейшей разработки
проекта. Руководство компании ООО «Технопарк центр» дало задание
работникам осуществить переезд отдела разработки в отдел технического
обеспечения в целях оптимизации работы компании. Это решение было очень
эффективным в плане взаимодействия двух отделов, т.к они должны тесно
36
общаться для достижения плодотворной работы. К работе был привлечен
строительный отдел и отдел технического обеспечения. Срок выполнения был
назначен 2 неделями.
2) Эскизный проект.
Под эскизным проектом понимается документ, в котором значится Был
разработан план размещения рабочих мест, план монтажа электропроводки и
слаботочных линий. В экспериментальном режиме было принято решение не
использовать лючки под фальшполом, а выводить провода, предварительно
сделав отверстие в полу. Проблема с электропитанием была решена
следующим образом: на рабочем месте ставился сетевой фильтр, а кабель от
него уходил под пол, где расшивался в распаячной коробке. Так же в полу был
размещен коммутатор HP2530-48, куда и были подключены провода от рабочих

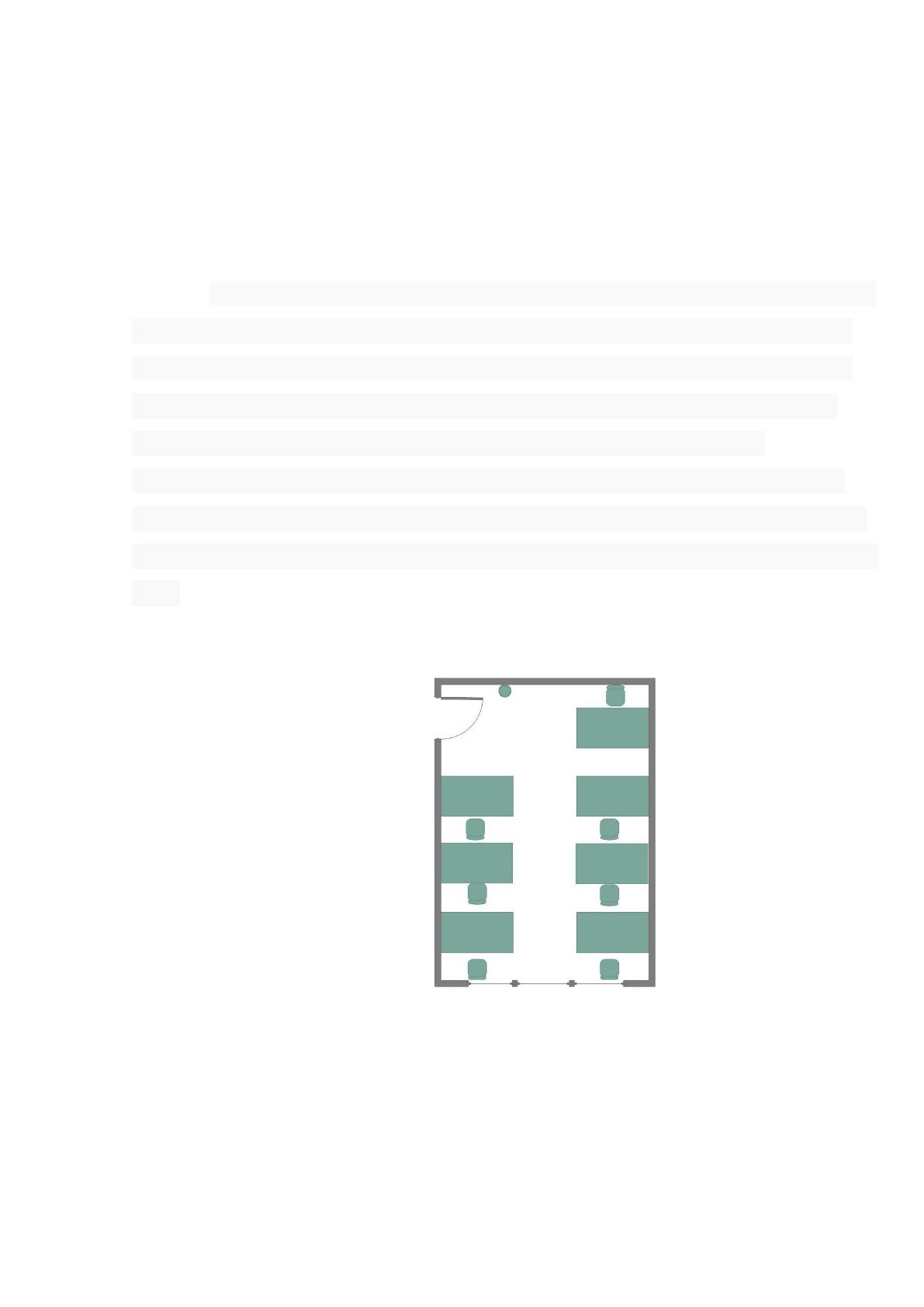

мест. На рисунке 15 показан план офиса в отделе технического обеспечения.
Данную схему будем рассматривать как вариант «КАК БЫЛО»
Рис.15 План отдела технического обеспечения
37
3) Технический проект.

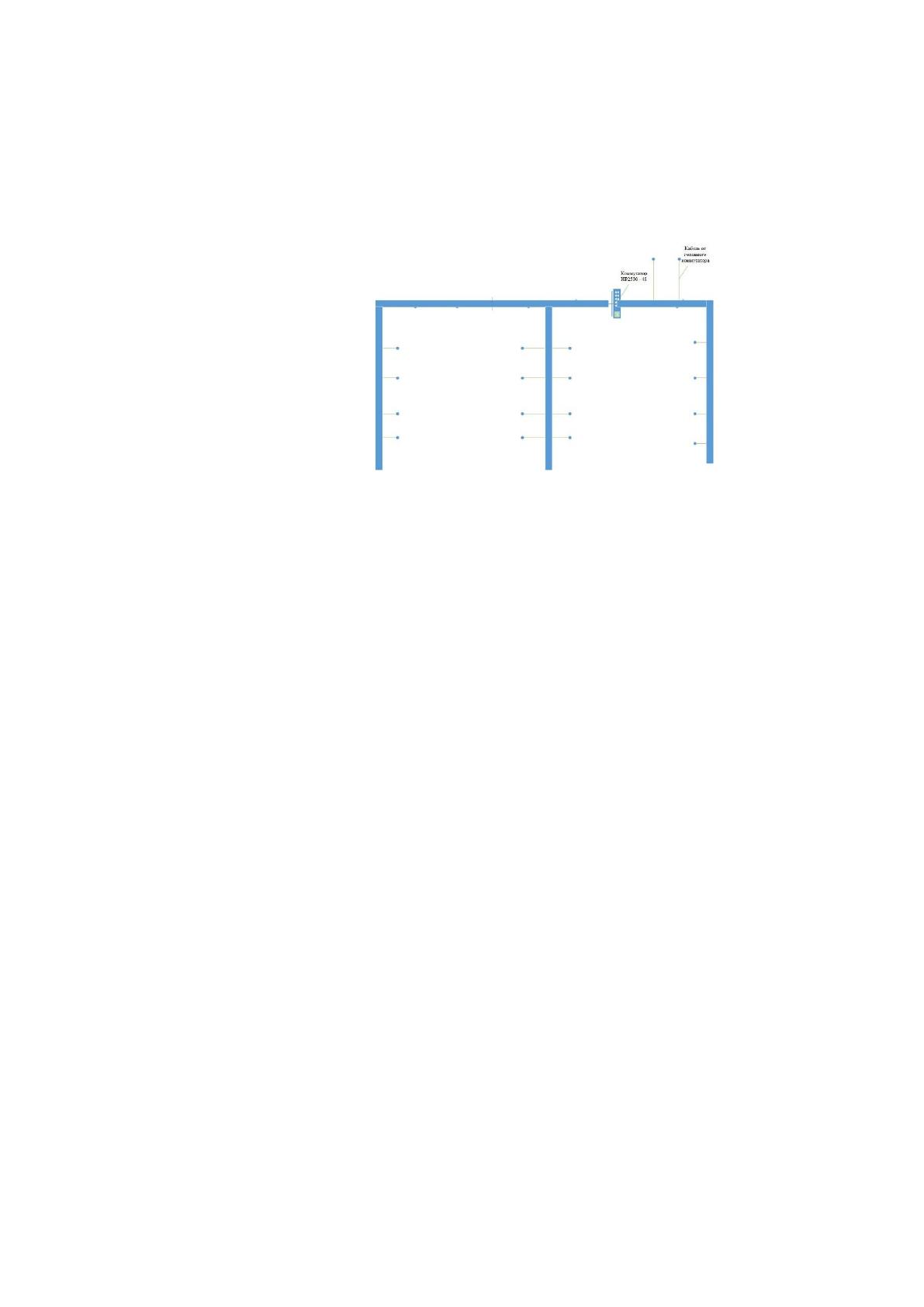

Схема прокладки трассы была спроектирована по довольно простой
схеме, показанной на рисунке 15.
Рис. 15 Схема прокладки сети в отделе тех.обеспечения
Итог этапа технического проектирования создание функционально
полного комплекта документации, описывающего конкретную реализацию
СКС, предоставляющего исчерпывающую информацию для проведения
строительно-монтажных работ.
Немалую роль играет конечная, рабочая и эксплуатационная
документация. Эффективность решения повседневных рабочих задач, поиска и
устранения неисправностей напрямую зависят от того, насколько правильно
оформлены рабочая и эксплуатационная документация.
4)Рабочая документация.
Рабочая документация дополняет и корректирует документацию
технического проекта. Дополнительно разрабатываются:
план-график выполнения работ;
протоколы согласования;
протоколы испытаний СКС;
38
инструкция по эксплуатации СКС.
План-график выполнения работ упорядочивает во времени проведение
отдельных строительно-монтажных работ. Протоколы рассогласования связаны
с особенностями прикладного монтажа СКС и, в основном, относятся к
фиксированию изменений схем прокладки кабелей и расположения
оборудования. Протоколы испытаний СКС это документы, полученные в
результате мероприятий, проведенных в соответствии с методикой испытаний
СКС, описанной в пояснительной записке технического проекта. Сюда могут
входить результаты тестирования медных и оптических кабельных трасс,
оформленные в виде таблиц. Инструкция по эксплуатации описывает методику
поддержания СКС в работоспособном состоянии, перечень производимых
персоналом операций, их порядок и расписание. Что же касается монтажа
рабочих мест, то оно в основном состояло из системного блока, монитора,
клавиатуры и мыши. Результатом данной работы послужило эффективная
работа двух отделов, тесно связанных между собой. В отличие от установки
одноранговой сети, при построении СКС с серверами возникает еще один
вопрос – где лучше всего установить серверы.
На выбор места влияет несколько факторов:
– из-за высокого уровня шума серверов желательно установить отдельно
от остальных рабочих станций;
– необходимо обеспечить постоянный доступ к серверам для
технического обслуживания;
– по соображениям защиты информации требуется ограничить доступ к
серверам;
Таким образом, было выбрано единственное, возможное место
установки серверов, не требующее перестройки внутренних помещений.
Сервера было решено установить в специальную комнату(серверную),
расположенную возле кабинета IT-отдела так как только это помещение
удовлетворяет требованиям, то есть уровень шума минимален, помещение
39
серверной изолированно от других, следовательно, доступ к серверу будет
ограничен .В то же время в серверной более удобно проводить обслуживание
серверов, маршрутизатора и другого сетевого оборудования , так как при
установке серверов в кабинете директора или зам. директора обслуживание
будет затрудненно в связи с выполнением ими своих служебных обязанностей,
а в кабинете отдела кадров доступ к серверу посторонних лиц не сильно
затруднен. Размещение же серверов в других кабинетах не отвечает ни одному
условию. На серверах были установлены жесткие диски, на которых при
помощи виртуализации будут развернуты службы AD, DNS, NTP, AAA,

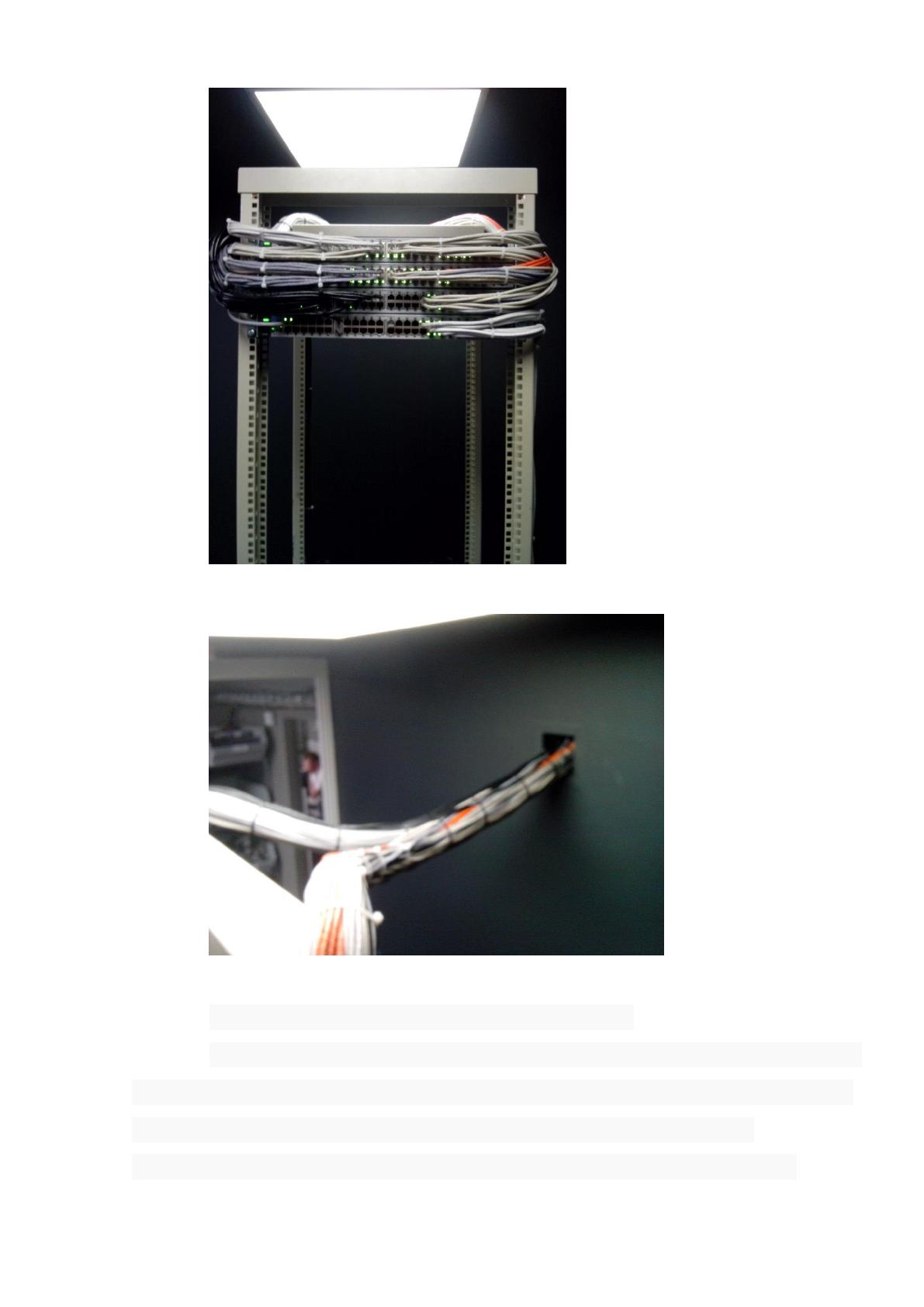

Exchange, Firewall. Провода от конечных устройств и коммутаторов заводятся
на стойку с помощью нейлоновых стяжек. Все провода уложены таким
образом, что получившийся пучек кабелей похож на жилы мышц по своей

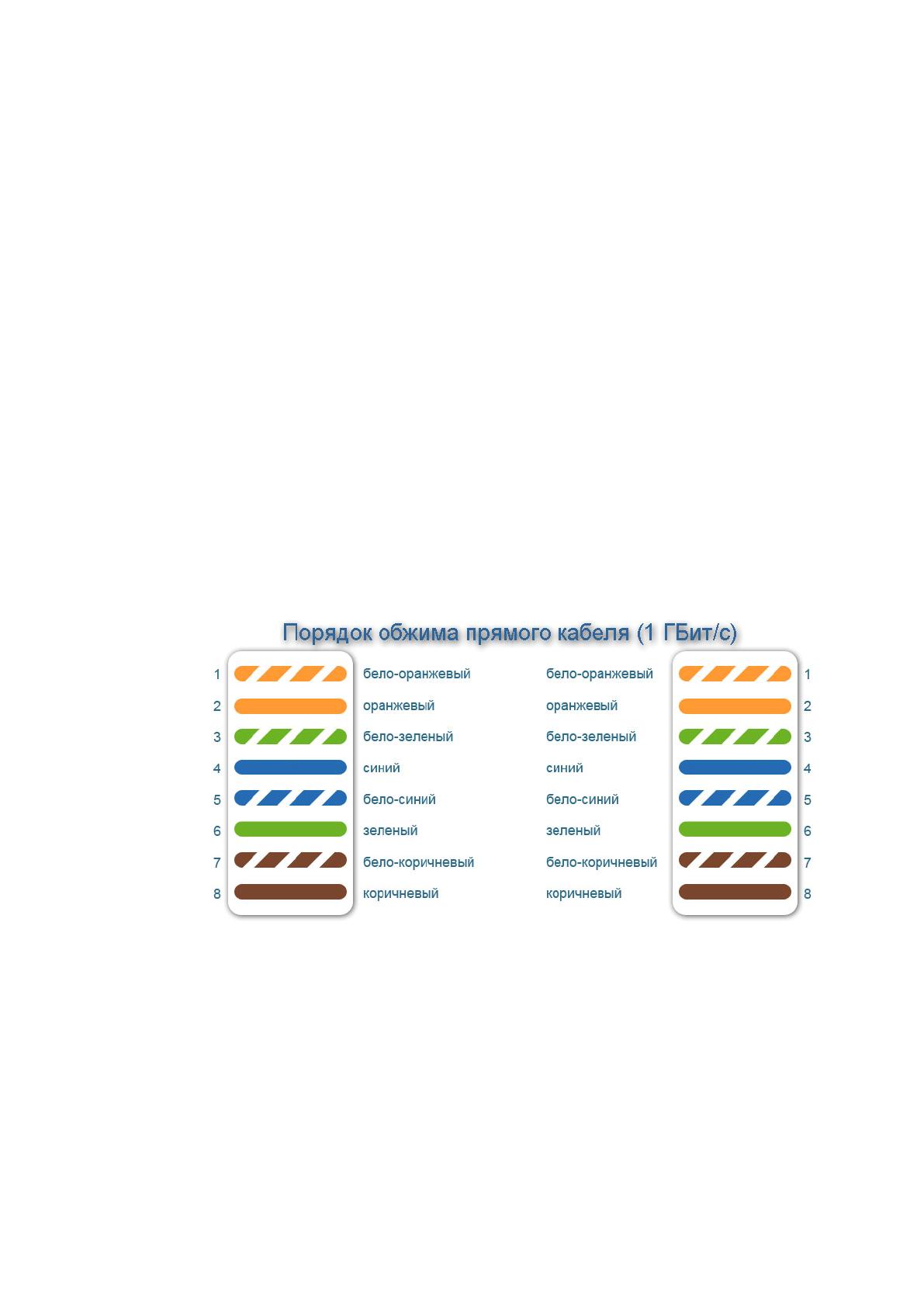

форме. Кабеля с обоих сторон обжаты по типу B, который показан на рисунке
16.
Рис. 16 обжим витой пары по типу В
2.2.2 Ожидаемые риски их описание
Риски при использовании данного метода довольно малы, т.к при его
использовании очень мал шанс выведения из строя оборудования. Но даже если
40
и может быть какой – то риск, то это будет разве что окисление кабеля на
самом коммутаторе. Данная проблема решается путем простой переобжимки
кабеля. На серверах отказоустойчивость достигается с помощью Raid массивов.
Компания ООО «Технопарк-центр» в основном использует Raid 5 либо же Raid
1(зеркало). Так же хотелось бы отметить, что от головного коммутатора до
клиентских идет 2 кабеля – основной и резервный. С помощью протокола RSTP
достигается отказоустойчивость сети. При потере сигнала от одного линка,
коммутатор сразу же переключается на резервный.
Что касается работы в серверной:

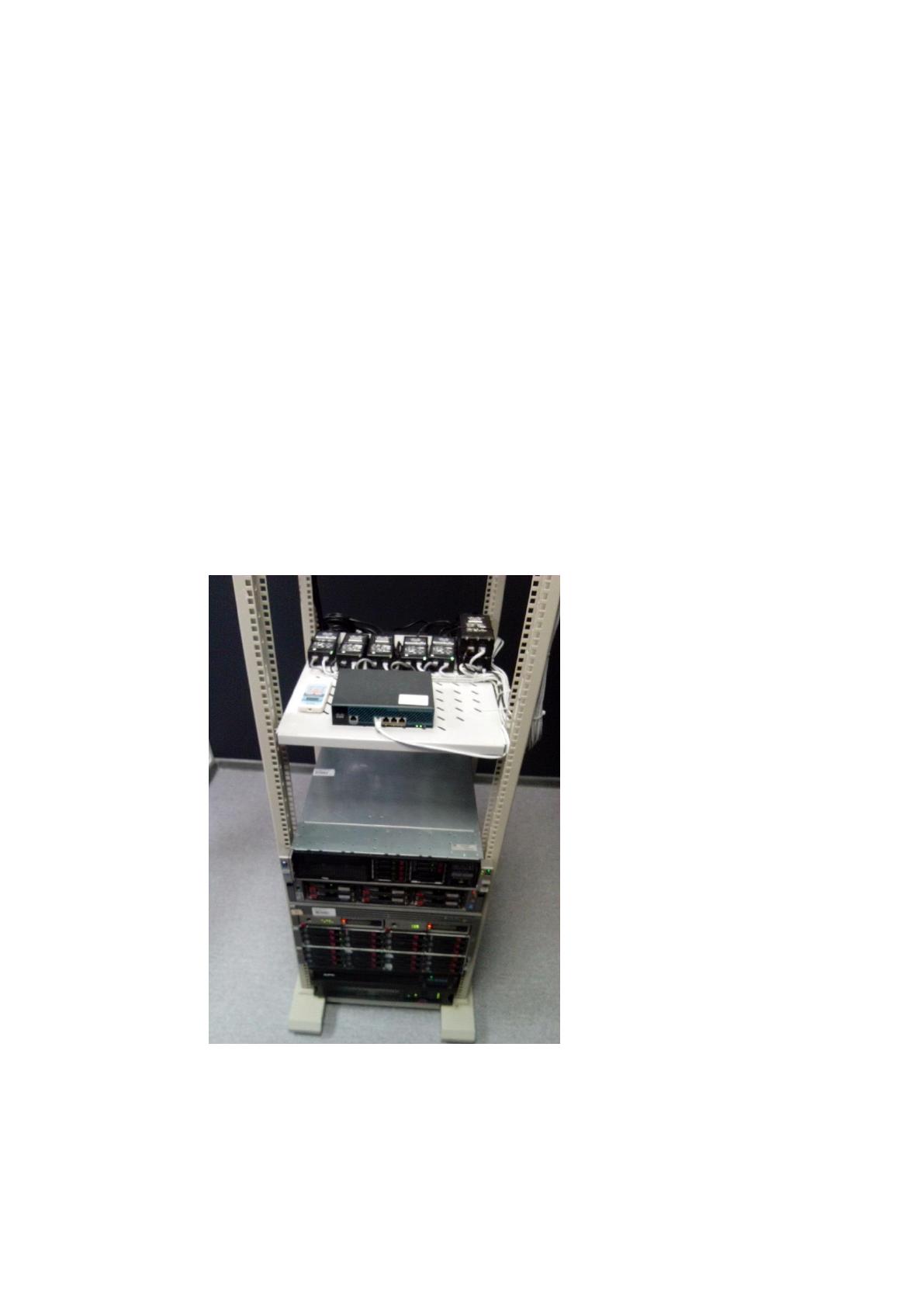

Для полного представления прилагается фото серверной в компании
ООО «Технопар-центр»
41
Программная часть практической работы.
Для представления сети будет использоваться программа Cisco Packet
Tracer версии 7.0. Для начала организуем простейшую сеть офиса. Используя
простейший интерфейс программы можно без труда найти нужное

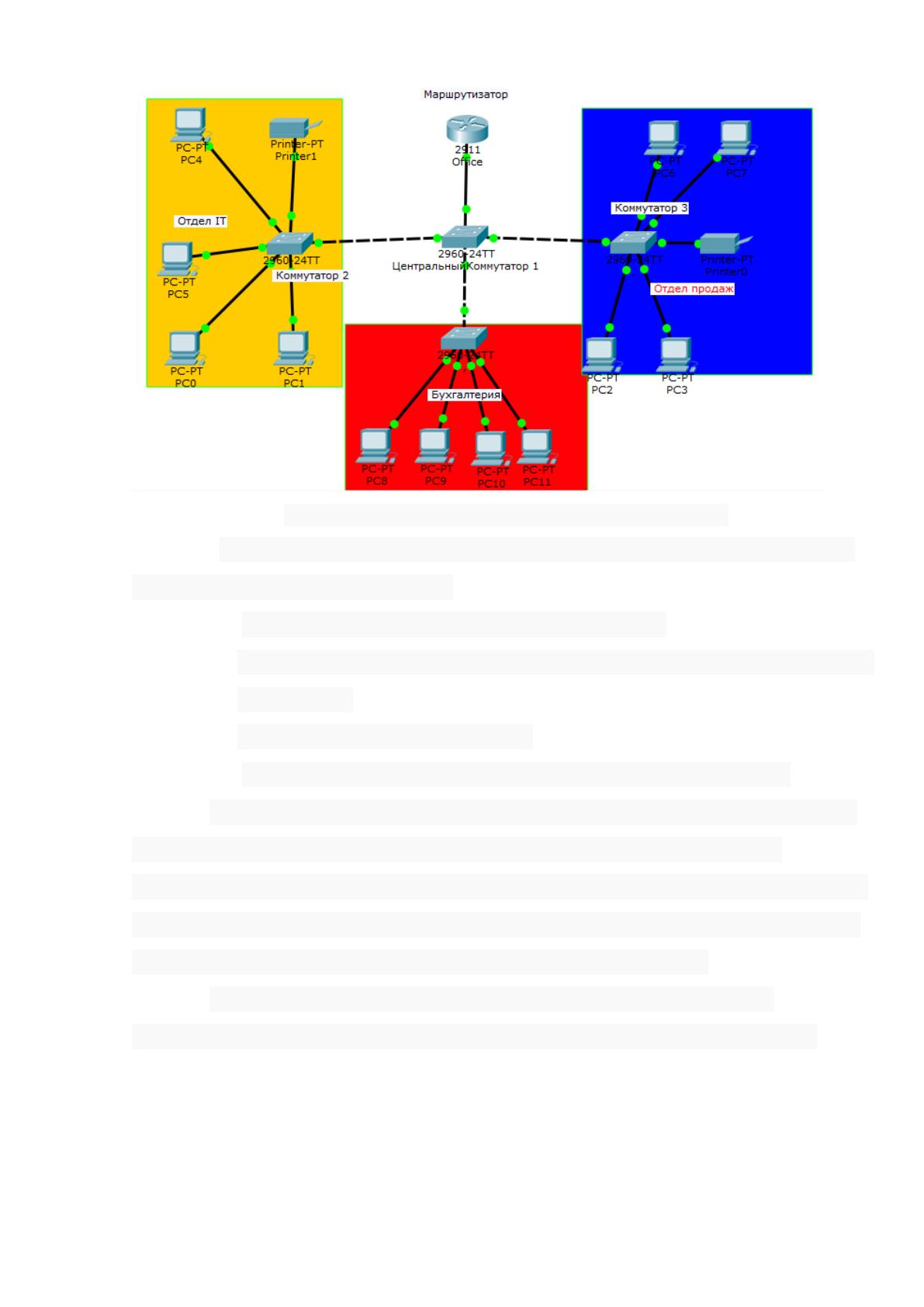

оборудование. На Рисунке 16 изображена примерная схема сети офиса.
42
Рис. 17 Пример построения сети в офисе
Теперь приступим к настройке оборудования. Для этого существует
несколько способов подключения:
1) подключение с помощью консольного кабеля
2) способ с использованием протоколов удаленного доступа, таких как
telnet и SSH.
3) Использование web интерфейса
4) Использование специализированного ПО(SDM,CSM, IME)
Поскольку последние 3 способа требуют первоначальной настройки,
остается использовать только подключение через консольный кабель.
У каждого коммутатор, маршрутизатора, IPS’a есть консольный порт, который
обозначается либо в формате RJ-45 либо mini-USB. Формат RJ-45 встречается
намного чаще. Данный формат определяется голубой рамкой.
Для первого подключения потребуется консольный кабель и
компьютер с COM-портом. Данный кабель можно увидеть на рисунке 18.
