при выполнении тамбур-шлюза лифтового холла с устройством
ограждающих конструкций из закаленного стекла толщиной не менее 6 мм,
предусмотрена установка дополнительных спринклерных оросителей со
стороны стоянки на расстоянии 0,5 м от стекла с шагом между оросителями
2,0 м. При этом интенсивность орошения принята не менее 0,18 л/(с·мІ);
над дверными проёмами со стороны автостоянки предусмотрена
дренчерная завеса с удельным расходом воды не менее 1 л/с на погонный
метр;
по периметру открытых проемов в междуэтажных перекрытиях
этажей предусматривается установка дополнительных спринклерных
оросителей, установленных на расстоянии не более 0,5 м от проёма и шагом
не более 2,0 м.
ограждающие конструкции помещений общественного назначения,
выходящих в атриумное пространство шириной менее 8 м, из закаленного
стекла толщиной не менее 6 мм, устанавливаются дополнительные
спринклерные оросители со стороны помещений на расстоянии 0,5 м от
витрины с шагом между оросителями 2,0 м. При этом интенсивность
орошения принимается по 2 группе помещений согласно СП 5.13130.2009.
в открытом проеме второго пожарного отсека (проем между
фудкортом и атриумом), шириной менее 8 м, свободном от пожарной
нагрузки, дополнительно устанавливаются со стороны защищаемых
площадей на расстоянии 0,5м от экрана в шахматном порядке оросители
спринклерной системы пожаротушения в две нитки с шагом не более 2-х
метров друг от друга, с расстоянием между нитками не более 1,0 м.
В подземной автостоянке предусмотрен противопожарный
водопровод для внутреннего пожаротушения - из расчета 2 пожарных
ствола по 5 л/с каждый. В надземной части - 3 пожарных ствола по 2,5 л/с
каждый. Внутренние пожарные краны в соответствие с СТУразмещены на
46
водяной спринклерной сети после узлов управления (в том числе
насухотрубах).
Согласно п.2.2 сСП 5.13130.2009, коридоры безопасности не
оборудуются пожарными кранами.
Проектом предусматривается присоединение пожарных кранов к
спринклерной системе автоматического пожаротушения здания. Пожарные
краны в автостоянке используютсядиаметром 65 мм, диаметр спрыска
наконечника пожарного ствола - 19 мм, длина рукава 20метров. Пожарные
краны в надземной части здания используются диаметром 50 мм,диаметр
спрыска наконечника пожарного ствола - 16 мм, длина рукава 20 метров.
Пожарныекраны устанавливаются на высоте 1,35 м от пола. Пожарные
краны размещаются в навесныхпожарных шкафах. При давлении у
пожарных кранов более 0,4 МПа между пожарнымклапаном и
соединительной головкой следует установить диафрагмы,
снижающиеизбыточное давление.
Для защиты тамбур-шлюзов лифтовых холлов в автостоянке,
предусмотрены водяныезавесы. Завесы оборудуются дренчерными
оросителями ДВО0-РНо0,47-R1/2/ВЗ-"ДВН-12".
Оросители обеспечивают удельный расход не менее 1 л/(с*м) по всей
ширине проема.
В соответствии СП. 5.2.16 СТУ для отделения производственных
помещений предусмотрена водяная завеса. Завеса оборудуется
дренчерными оросителями ДВО0-РНо0,24-R1/2/ВЗ-"ДВН-8". Оросители
устанавливаются вдве нитки с удельным расходом каждой нитки не менее
0,5 л/(с*м), нитки располагаютсяна расстоянии между собой 0,4-0,6 м,
оросители относительно ниток установлены вшахматном порядке.
Все завесы подключены к распределительному кольцевому
водопроводу спринклерной секции, с установкой дискового поворотного
затвора с электроприводом. Срабатывание дренчерной завесы (открытие
47
затвора) происходит при получении сигнала от автоматикипожаротушения
или автоматической пожарной сигнализации в автоматическом режиме
илипри нажатии кнопки дистанционного пуска, установленной рядом с
водяной завесой.
Для защиты здания предусматривается спринклерная установка
пожаротушения, состоящая из 25 секции, таблица 3.1, где СПЖ –
сигнализатор потока жидкости.
Таблица 3.1 – Спринклерные секции
№
секции
Наименование
Наличие
СПЖ
Количество
оросителей
Марка
оросителя
Температура
срабатывания
Примечание
1
2 этаж
-
322
СВН-15
68
2
1 этаж
+
42
СВН-15
68
3
-1 этаж
+
223
СВН-15
68
4
Торг.зал 1
-
510
СВН-15
68
5
Торг.зал 2
+
279
СВН-15
93
6
Атриум 2
+
382
СВН-15
68
7
Атриум 1
+
407
СВН-15
93
8
Атриум 3
+
263
СВН-15
68
9
Автостоянка 1
+
126
СВН-15
68
10
Автостоянка 2
+
440
СВН-15
68
11
Автостоянка 3
-
467
СВН-15
93
12
Автостоянка 4
-
169
СВН-15
68
13
Пож.отсек 1
-
296
СВН-15
68
14
Пож.отсек2
+
19
СВН-15
68
15
Пож.отсек3
+
503
СВН-15
68
16
Пож.отсек4
+
493
СВН-15
68
17
Пож.отсек 5
+
281
СВН-15
68
18
Торг.зал 7
+
214
СВН-15
68
19
Торг.зал 9
+
390
СВН-15
93
20
Торг.зал 1А
-
411
СВН-15
68
48
21
Торг.зал 2А
+
230
СВН-15
68
22
Хол «Север»
+
313
СВН-15
68
23
Хол «Юг»
+
483
СВН-15
68
24
Атриум 1А
+
429
СВН-15
68
25
Атриум 1Б
+
339
СВН-15
68
Предельно допустимая рабочая температура окружающей среды в
зоне расположения спринклерных оросителей принимается по
максимальному значению температуры указанному разработчиками систем
общеобменной вентиляции и кондиционирования здания. Проектом
предусматриваются спринклерные оросители марки «СВВ-15».
В помещениях с балочными перекрытиями (покрытиями) с
выступающими частями высотой более 0,3м, спринклерные оросители
разместить между балками с учетом обеспечения равномерности орошения
пола или сплошного подвесного потолка.
Оросители в автостоянке установить розеткой вверх, в подземно-
надземной части здания розеткой вниз, расстояние до плоскости
перекрытия от 0,08 до 0,3 м.
При устройстве установок пожаротушения в помещениях имеющих
вентиляционные короба с шириной или диаметром сечения свыше 0,75 м,
расположенные на высоте не менее 0,7 м от плоскости пола, если они
препятствуют орошению защищаемой плоскости, устанавливаются
дополнительно спринклерные оросители под короба.
Предусматривается 19 узлов управления на базе клапанов сигнальных
спринклерных водяных и 6 узлов управления на базе клапанов
спринклерных воздушных.
Для определения этажа пожара и управления противопожарной
автоматикой здания, по заданному алгоритму, предусматривается установка
49
на трубопроводах сигнализаторов потока жидкости на секциях,
защищающих несколько этажей или пожарных секций.
Применение СПЖ допускает увеличение количества спринклерных
оросителей на одной секции спринклерной установки до 1200 шт.
Продолжительность работы спринклерной установки в соответствии
с табл.5.1 СП 5.13130.2009 - 60 мин.
Потребный напор для автостоянки составляет 57,54 м.вод.ст.
Потребный напор для подземно-надземной части здания с атриумом
составляет 65 м.вод.ст.
Для обеспечения требуемых напора и расхода воды проектом
предусматривается насосная станция автоматического пожаротушения,
располагаемая на отм. -6,000 здания в осях Н-Р/1-3. Насосная станция
отделяется от других помещений перегородками с пределом огнестойкости
не ниже REI 45.План насосной станции представлен на рисунке 3.1.
50

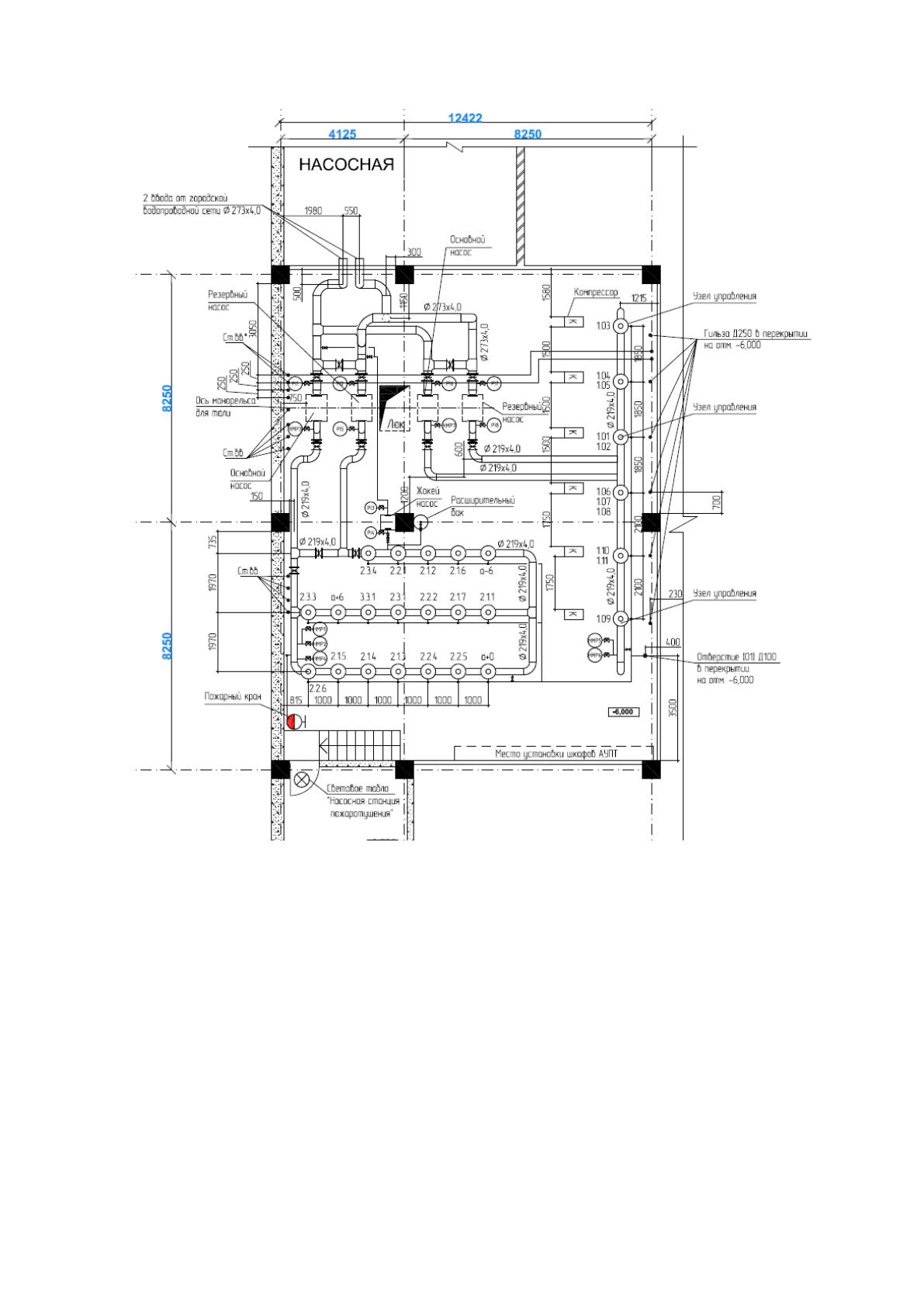

Рисунок 3.1 – План насосной станции
В насосной станции пожаротушения установлено следующее
оборудование:
2 группы насосов (отдельно для автостоянки и надземной части
здания) - рабочий и резервный противопожарные насосы марки IL 200/315-
37/4 (WILO). При расходе Q= 439м
3
/ч, напор составляет Н=25м с эл.
двигателем мощностью N=37 кВт;
51
жокей-насос CronoLine-IL 50/160-5,5/2 (WILO) Q= 20мі/ч, Н=32м с
эл. двигателем мощностью N=5,5 кВт;
расширительный бак CE110/3 (Flexcon);
омпрессор воздушный FX-95 (FIAC) Q=205л/мин, 8 бар, N=1,1 кВт
(6 шт.);
узлы управления спринклерные воздушные УУ-С150/1,2Вз-ВФ.О4-
01 (6шт.), в комплекте с акселератором и двумя сигнализаторами давления
СДУ-М.
узлы управления спринклерные водяной УУ-С 150/1,6В-ВФ.О4
(19шт.), с двумя сигнализаторами давления СДУ-М.
На вводных трубопроводах к насосам, на подводящих и питающих
трубопроводах установлены задвижки с датчиками контроля положения.
Информация о состоянии ( закрыто / открыто ) задвижки поступает в
систему пожаротушения.
Для отвода воды при проливах и протечках, а так же опорожнении
трубопроводов,в помещении насосной станции предусмотрен трап
канализации, а также специальныесливные устройства
Для подключения установки пожаротушения к передвижной
пожарной техникепредусмотрены трубопроводы с выведенными наружу
патрубками, оборудованнымисоединительными головками.
Предусмотрены четыре головки ГМ-80 (по две от каждойгруппы насосов) с
установкой задвижек (задвижки в нормальном положении открыты)
иобратных клапанов в помещении насосной станции.
Для снижения риска ложных тревог при незначительных перепадах
давления водыпредусмотрен расширительный мембранный бак емкостью
110л.
52
3.1.1 Насосная установка для подземной автостоянки
До возникновения загорания все трубопроводы установки заполнены
воздухом и находятся под давлением, создаваемым компрессором Р=0,55...
0,60 МПа. Для каждой секции воздушной спринклерной АУП используется
самостоятельный компрессор. При небольших падениях давления (до 0,55
МПа), вызываемых, как правило, утечками в сетях установки, манометр
выдает сигнал на включение компрессора, который, подняв давление до
расчетного, автоматически отключается.
Для контроля за давлением и управлением установкой на напорном
трубопроводе установлено 3 электроконтактных манометра.
При возникновении пожара и повышении температуры окружающей
среды выше температуры плавления припоя замков (колб) спринклерных
оросителей, последние вскрываются, при этом давление в сети падает,
вскрывается клапан в узле управления.
Срабатывает сигнализатор давления НР и выдает сигнал о пожаре.
Компрессор при этом отключается автоматикой "Спрут-2". При падении
давления в установке ниже 0,50 МПа, срабатывают манометры НМР5,
НМР6 и выдают сигнал на включение рабочего насоса. При этом выдается
сигнал на открытие дискового поворотного затвора с электроприводом
дренчерной водяной завесы. Насос забирает воду из сети водопровода и
нагнетает ее в спринклерную сеть. В случае невключения рабочего насоса
или невыходе его на расчетный режим, электроконтактным манометром
НМР7 установленным на напорном трубопроводе, подается импульс на
включение резервного насоса.
53
3.1.2 Насосная установка для подземно-надземной части здания с
атриумом
До возникновения загорания все трубопроводы установки заполнены
водой, и система находится под давлением Р=0,65... 0,7 МПа., создаваемым
«жокей» - насосом и промежуточной емкостью. Для контроля за давлением
и управлением установкой на напорном трубопроводе установлено 4
электроконтактных манометра. При небольших падениях давления,
вызываемых как правило утечками в сетях установки, НМР4 при падении
давления до 0,65 МПа выдает сигнал на включение жоккей-насоса, который
подняв давление до расчетного, автоматически отключается.
При возникновении пожара и повышении температуры окружающей
среды выше температуры плавления припоя замков (колб) спринклерных
оросителей, последние вскрываются, при этом давление в сети падает,
вскрывается клапан в узле управления.
Срабатывают сигнализаторы давления НР, установленные в узле
управления, и выдают сигнал о пожаре на центральный прибор индикации
системы пожаротушения. «Жокей» - насос при этом отключается
автоматикой "Спрут-2". При падении давления в установке ниже 0,6 МПа,
срабатывают манометры НМР1, НМР2 и выдают сигнал на включение
рабочего насоса. Насос забирает воду из сети водопровода и нагнетает ее в
спринклерную сеть. В случае невключения рабочего насоса или невыходе
его на расчетный режим, электроконтактным манометром НМР3
установленным на напорном трубопроводе, подается импульс на включение
резервного насоса.
Оба пожарных насоса (рабочий и резервный) в случае отказа
автоматически могут быть включены дистанционно от автоматики
управления непосредственно из помещения насосной станции.
54
При визуальном обнаружении загорания пуск установки возможен
при открытии пожарных кранов. Принцип срабатывания системы
пожаротушения аналогичен в данном случае вскрытию спринклерных
оросителей от повышения температуры окружающей среды.
3.1.3 Прибор управления
Для управления системой применен прибор управления (ПУ)
«СПРУТ-2», технические характеристики представлены в таблице 3.1. ПУ
обеспечивает управление устройствами, для каждого устройства:
Таблица 3.1 - Технические характеристики«СПРУТ-2»
Параметр
Значение
Максимальное количество ПУ в сети RS-485
32
Скорость обмена по интерфейсу RS-485
9600 бит/сек
Количество шлейфов
20 (10 шлейфов для ПУ исп.5)
Контроль исправности шлейфов
на обрыв и короткое замыкание
Напряжение питания шлейфов
27В
Вход контроля электропитания ШАК
1
Количество цепей управления устройствами
10 (5 устройств для ПУ исп.5)
Контроль исправности цепей управления
на обрыв и короткое замыкание
Максимальные значения цепей управления
~250 В, 8 А или =125 В, 3 А,
(не более 10 А для 5-и цепей
управления)
Выходы «сухой контакт»
для ПУ исп.НЗК/НРК до ~250 В, 8 А
Сигнализация
световая, звуковая, ЖКИ символьный
(20х4 символа)
Ограничение доступа пользователей
10 паролей/3 уровня доступа
Программирование параметров
c лицевой панели/
по сети RS-485
Электропитание 1
~198÷253 В, 50÷60 Гц(≤ 21 ВА)
Электропитание 2
=11÷30,5 В (≤ 20 Вт)
Средний срок службы
не менее 10 лет
Диапазон рабочих температур
от -10°C до +55°C
Допустимая относительная влажность
до 93% при 40°C
Степень защиты оболочки
IP44
