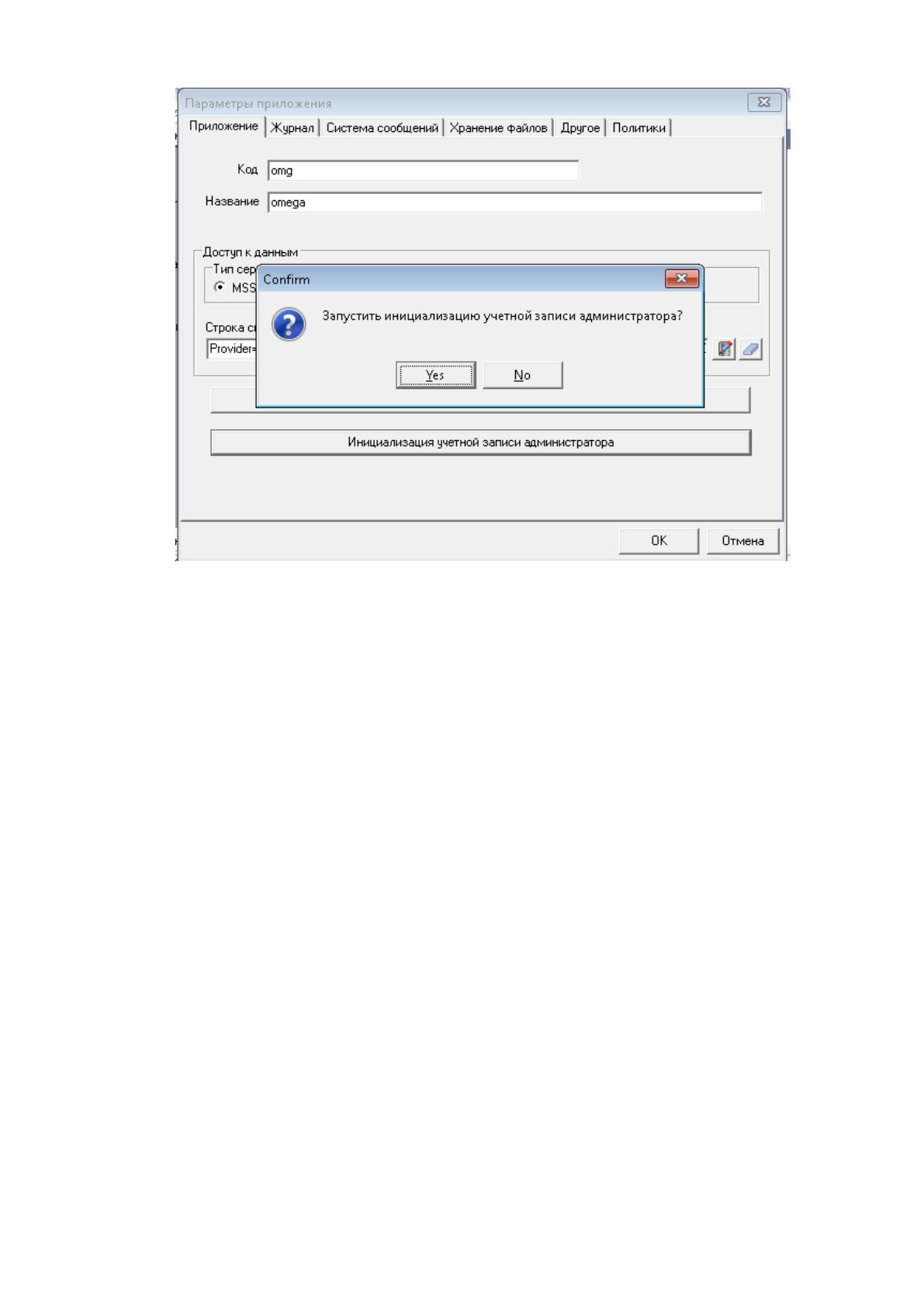

Рис. 8 Инициализация учетной записи администратора
Следующим шагом было начало установки функциональных модулей.
Первым функциональным модулем, который необходимо было установить на
чистую базу, был модуль "Словарная система". Этот модуль отвечает за
создание в СУБД актуальной версии всех системных таблиц и процедур,
необходимых для функционирования системы. Установка модулей

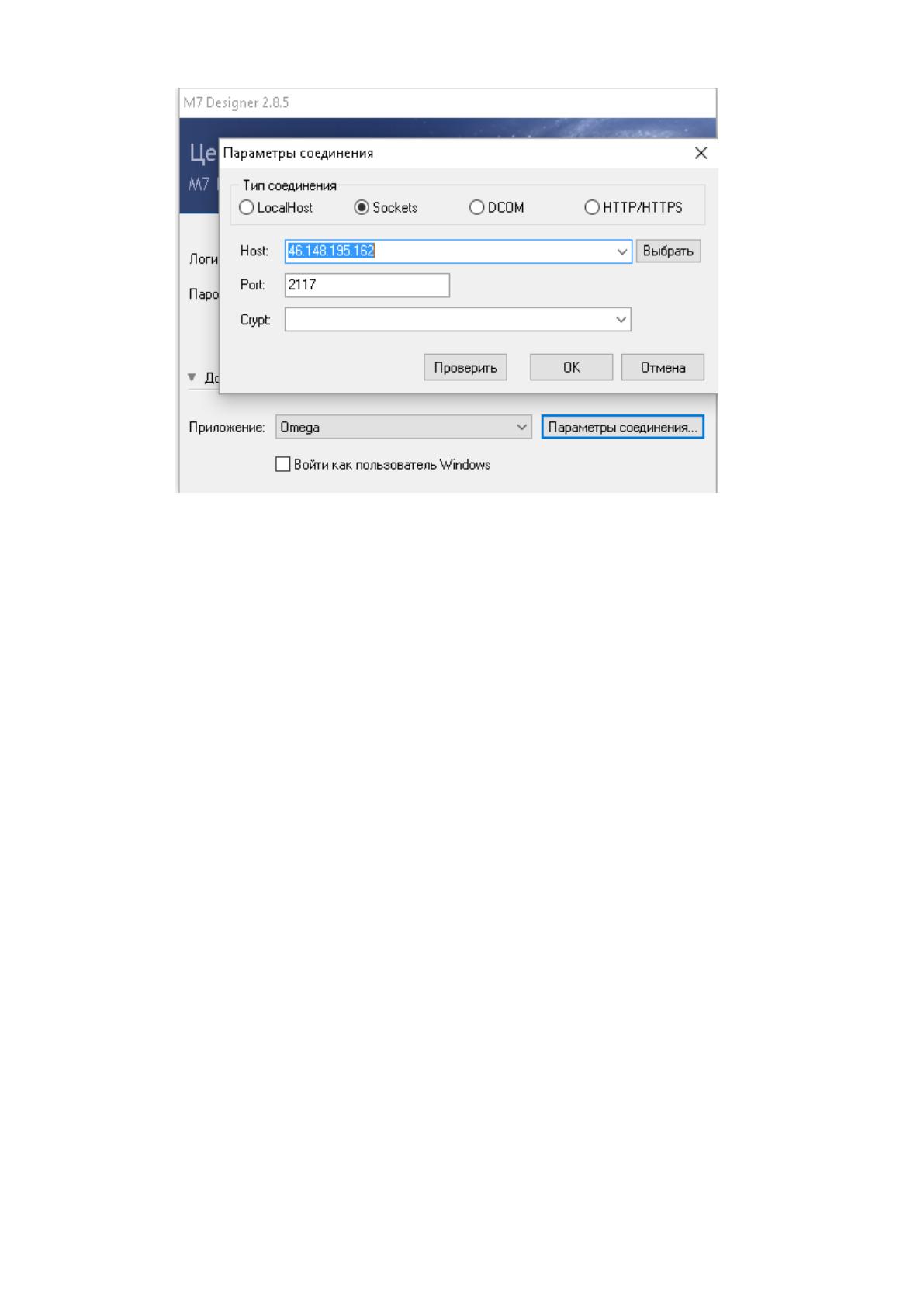

производится непосредственно через клиентскую часть. Для этого зашел в
АБС через приложение, в параметрах соединения указывал хост и порт
соединения (рис. 9).
36
Рис. 9 Параметры соединения
Затем была пройдена авторизация под учетной записью администратора
БД и начата установка модулей АБС. Производилось это через специальный
пункт меню «Администратор». Обновление модулей в АБС «Центавр Омега»
подразделяется на три основных типа:
Обновление модулей. Для данного обновления используются файлы
собственного расширения ‘.xcf ’. Этим обновлением осуществляется
первичная установка модулей на базу, а также обновление их версий. Файл
обновления содержит все элементы конфигурации модуля.
Обновление версии подразумевает собой загрузку файла расширения
собственного расширения ‘.xcu’. В нем заключено обновление сборки модуля.
Обновление отдельных элементов – с помощью этого действия можно
принять файлы расширений '1co' и ‘2co’. Первый отвечает за обновление
одного или нескольких элементов конфигурации, второй служит для
заполнения справочников (к примеру, справочник БИК банков, справочник
ОКАТО, справочник КБК, справочник валют).
37

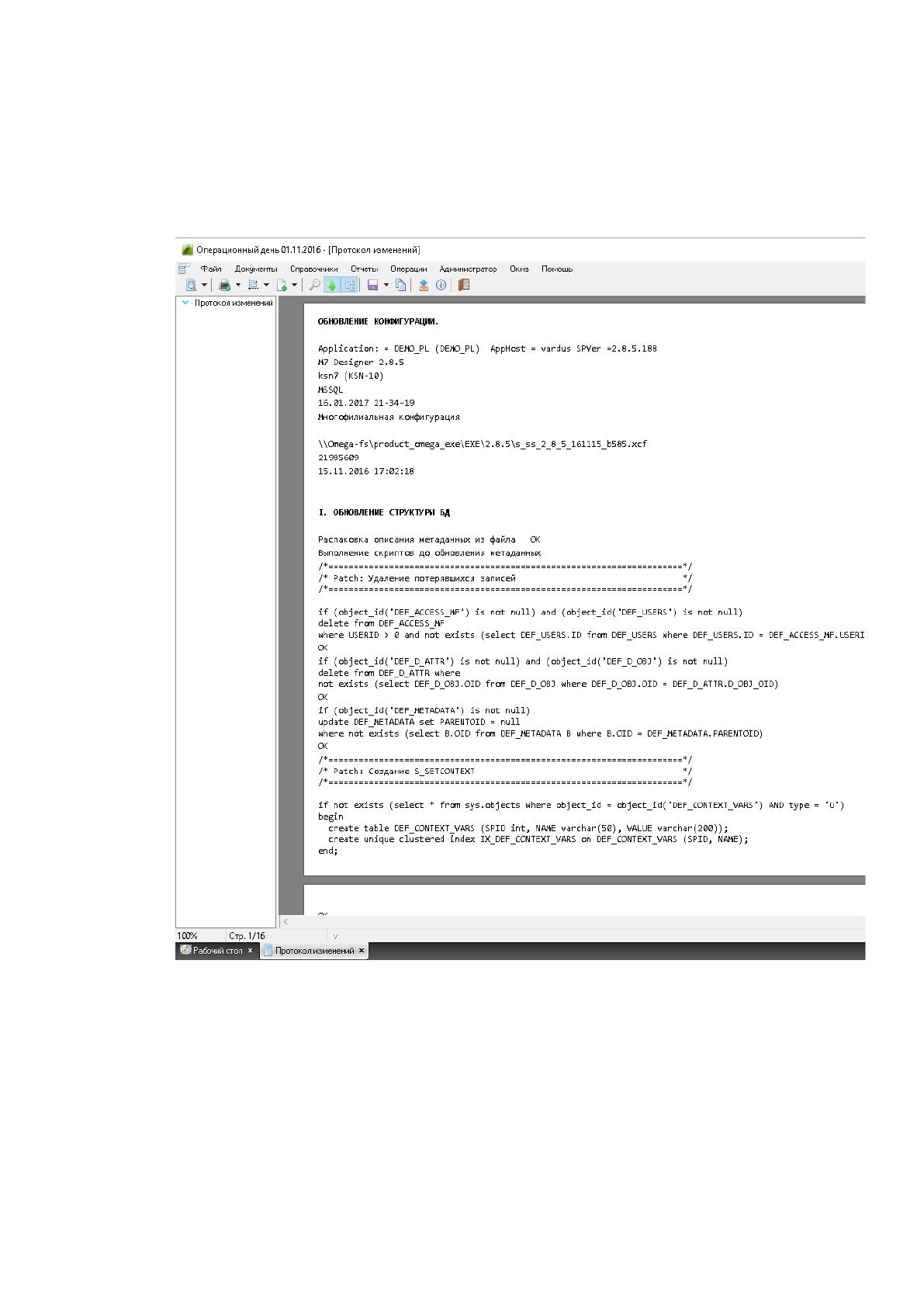

После установки каждого файла формируется протокол обновления (Рис.
10). В нем отражен результат обновления, и, в случае наличия ошибок, они
будут отражены в левой части отчета в навигаторе. Это ускорит выявление
причин ошибки, а также ее исправление.
Рис. 10 Протокол обновления
Последующая установка необходимых модулей однотипна, важен только
порядок, определенный инструкцией.
2.5 Настройка модуля «Выданные и полученные гарантии»
38
Следующим этапом проекта являлась настройка функционального
модуля согласно ТЗ.

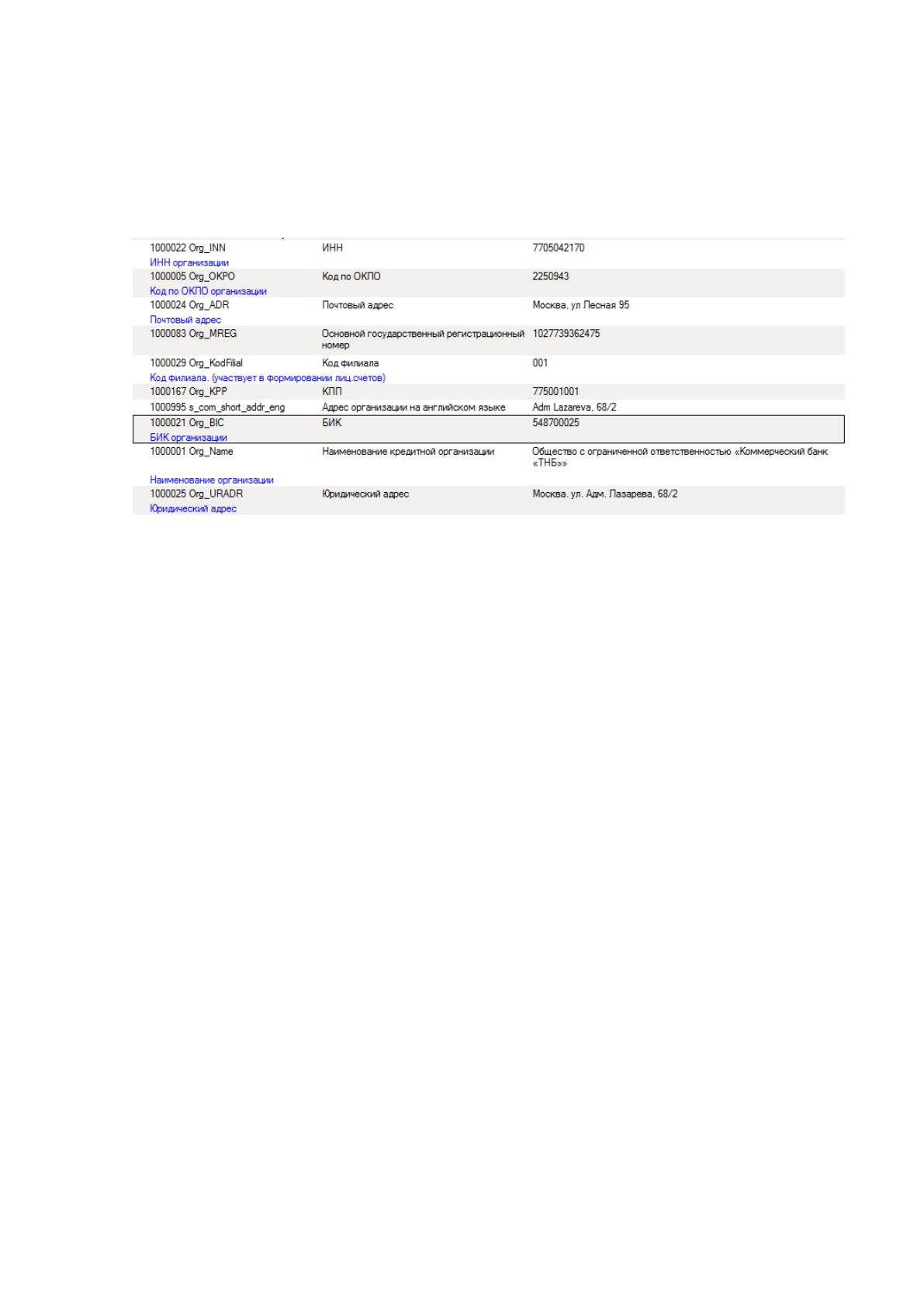

Настройка функционального модуля началась с настройки реквизитов
организации в переменных системы (Рис. 11).
Рис. 11 Переменные организации
ИНН – это идентификационный номер налогоплательщика, который
присваивается каждому лицу-налогоплательщику – как юридическому, так и
физическому.
Код по ОКПО - это общероссийский классификатор предприятий и
организаций. Любая фирма, будь то юридическое лицо или индивидуальный
предприниматель, имеет присвоенный ему уникальный код из восьми или
десяти цифр.
ОГРН - это основной государственный регистрационный номер, выдающийся
каждому юридическому лицу при регистрации.
КПП - присваивается организации в дополнение к идентификационному
номеру налогоплательщика в связи с ее постановкой на учет в разных
налоговых органах: по месту регистрации юридического лица, его
обособленных подразделений, а также там, где оно является собственником
недвижимого имущества и транспортных средств.
БИК – это девятизначный банковский идентификационный код кредитной
организации, который предназначен для идентификации участников расчетов
и является обязательным элементом реквизитов любого банка.
Все переменные хранятся по времени.
39
Было оговорено разбиение модуля на два функциональных интерфейса:
гарантии выданные и гарантии полученные (внешние).
Для этого с помощью пункта меню Администратор – Конфигурация
системы были созданы соответствующие объекты конфигурации.

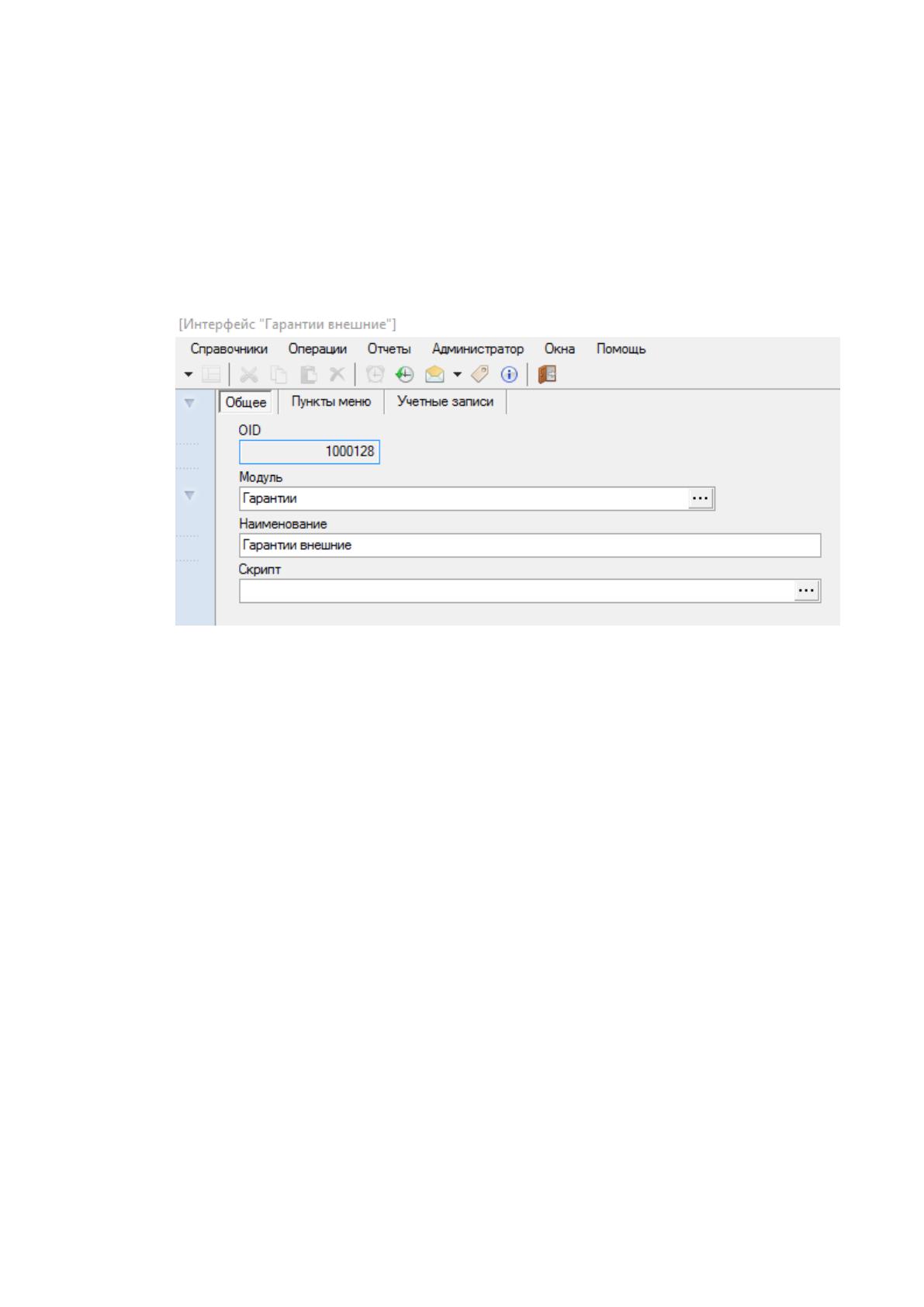

На вкладке «Общее» привязан объект к модулю и указано наименование
интерфейса (рис.12)
Рис. 12 Заведение нового интерфейса

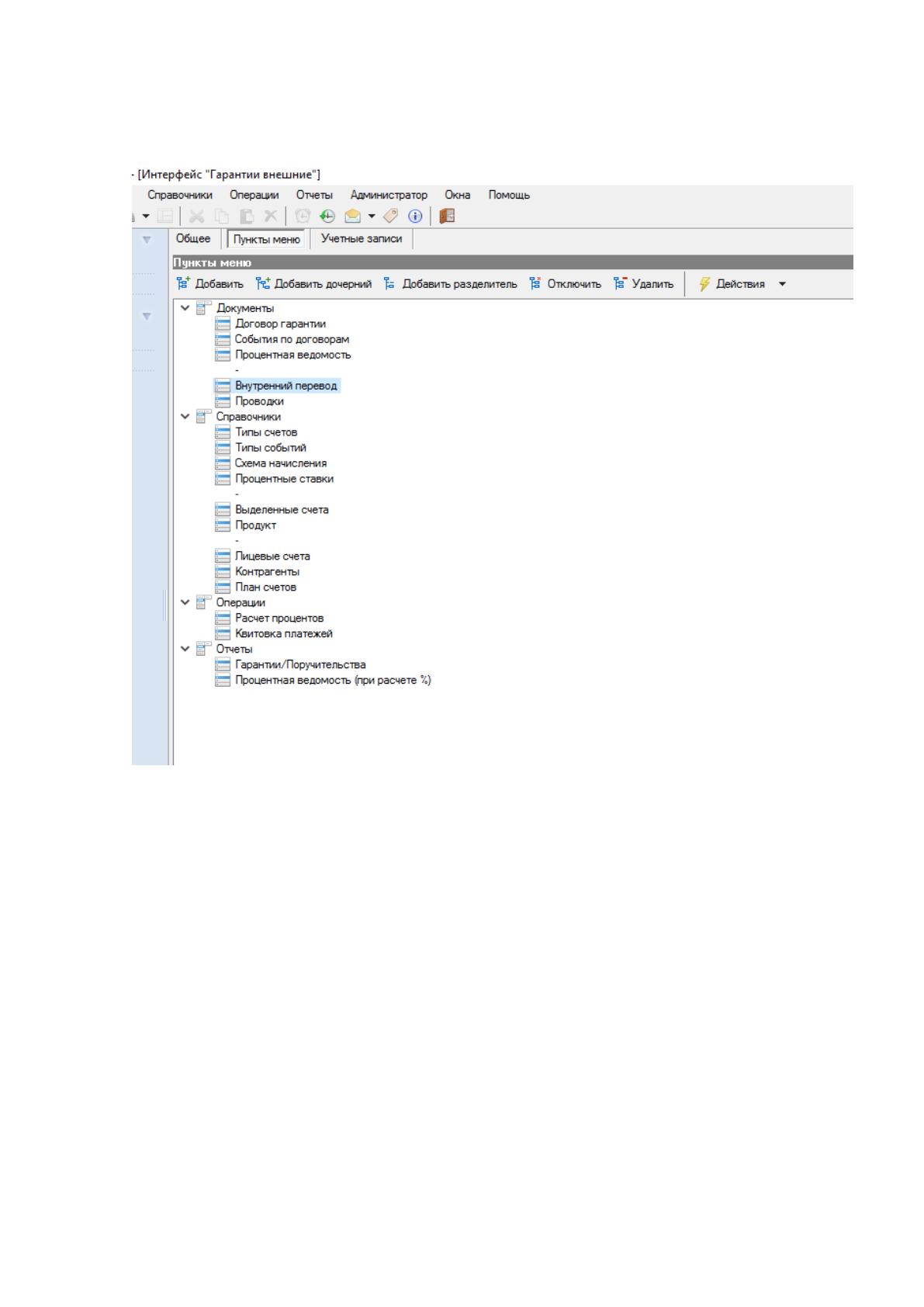

На вкладке «Пункты меню» указаны пункты, которые ссылаются на
соответствующие классы документов (Рис. 13). Логика разбивки по пунктам
соответствует логике уже имеющихся интерфейсов. В группе «Документы»
осуществляется основная операционная работа пользователя с договором.
Через нее можно просмотреть имеющиеся договора, завести новый и провести
событие, посмотреть начисленные проценты и проводки, а так же банковские
ордера.
Группа «Справочники» содержит справочники настройки, а также
базовые справочники Контрагентов и лицевых счетов.
С помощью группы «Операции» производится расчет процентов либо
квитовка имеющихся платежей.
40
Следующая группа содержит два отчета: процентную ведомость и
сводную ведомость выданных и внешних гарантий на указанную дату.
Рис. 13 Пункты меню интерфейса

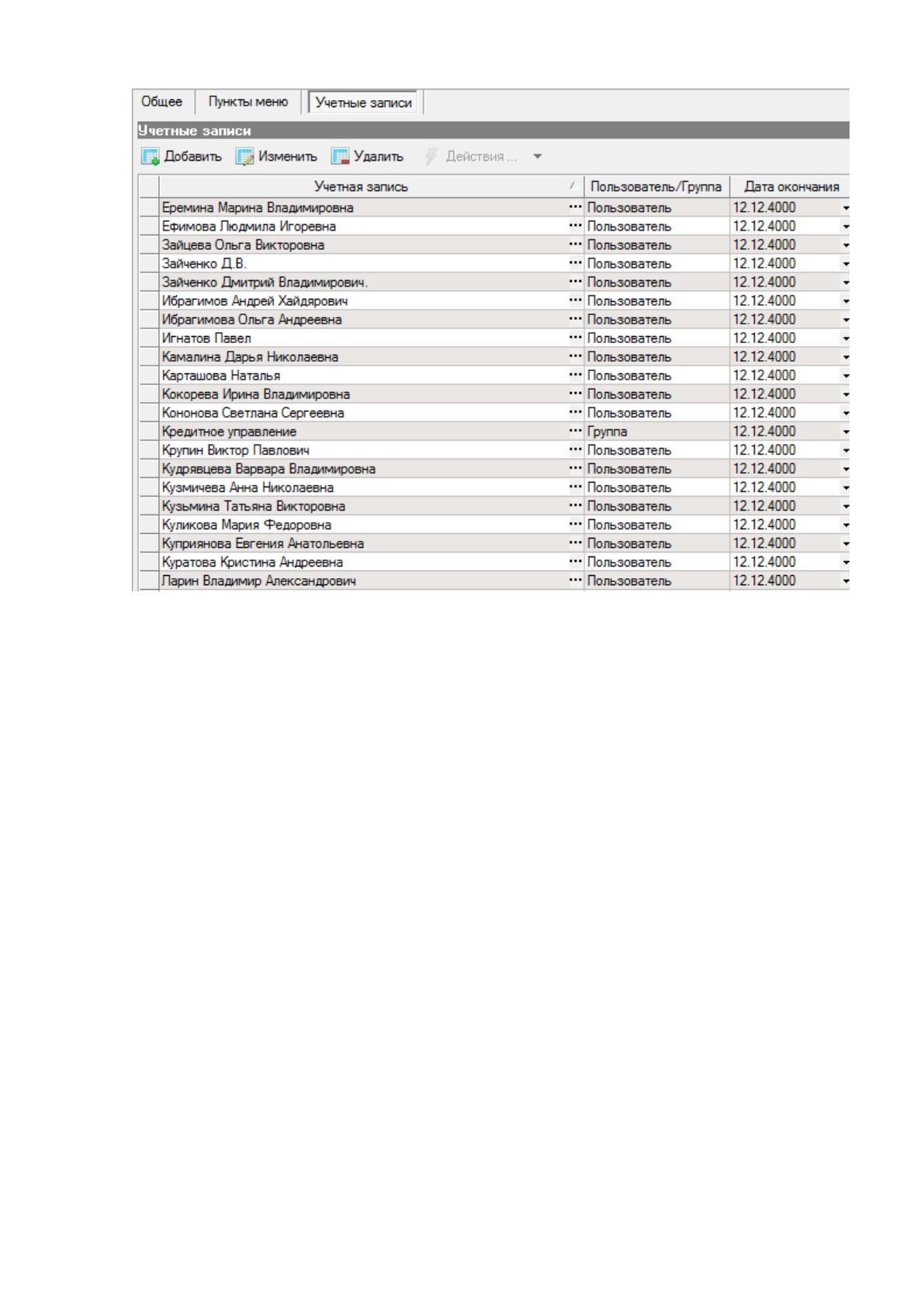

На вкладке «Учетные записи» был заведен перечень пользователей и
групп пользователей, которым доступен данный интерфейс (Рис. 14).
41
Рис. 14 Учетные записи в интерфейсе
Интерфейс гарантий выданных отличается лишь тем, что к нему
привязываются другие классы документов и пользователи.
Следом были заполнены фундаментальные справочники модуля
«Выданные и полученные гарантии». Ввиду того, что данный модуль разделен
на два интерфейса – выданные гарантии и полученные гарантии, все списки
документов и справочники работают в рамках заданного интерфейса.

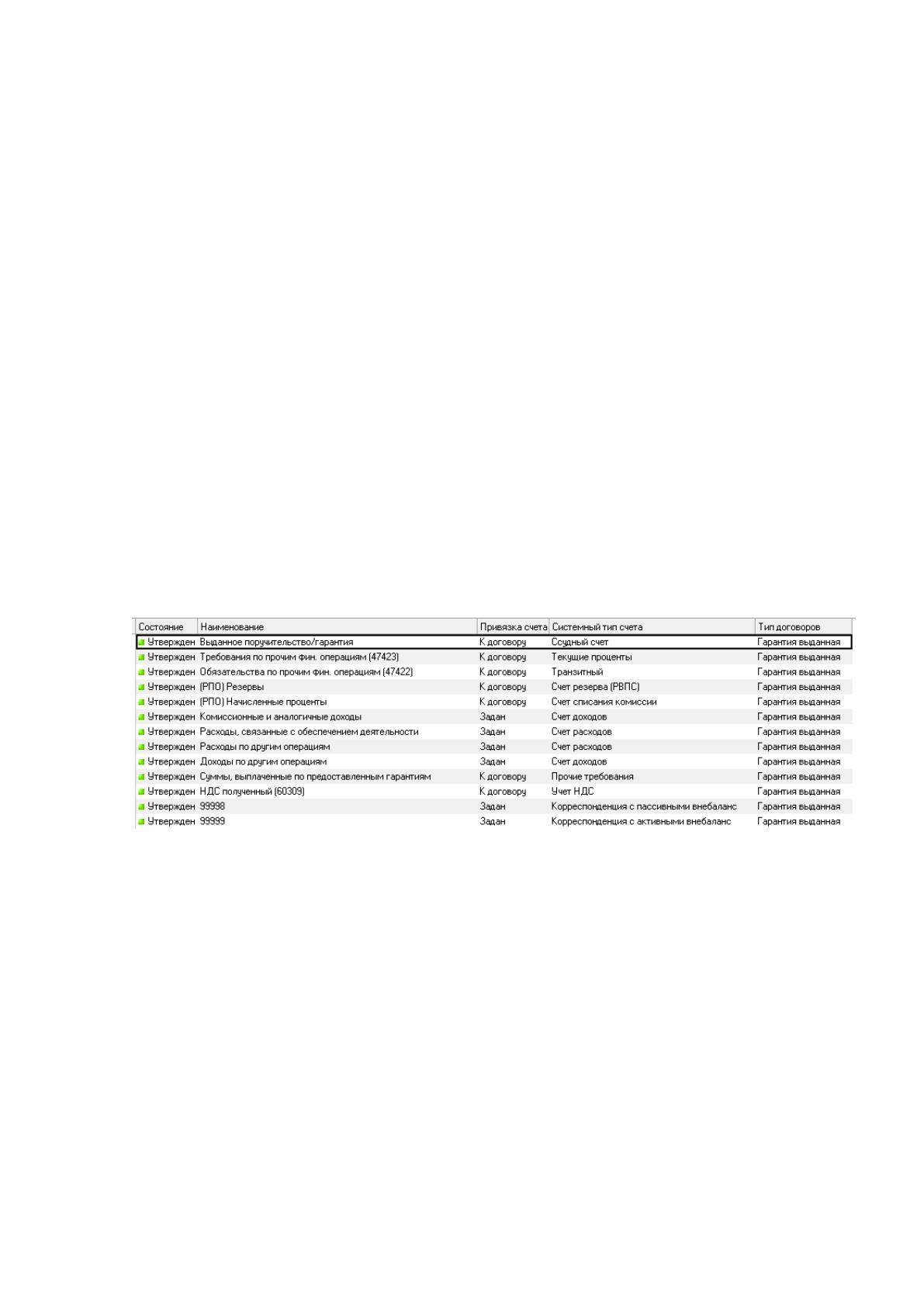

Справочник типов счетов содержит значения всех типовых счетов,
которые присутствуют в договоре (Рис. 15). В данном справочнике каждый
счет должен иметь свой системный тип, привязку и вид договора. Системный
тип счета выбирался из перечисления типов счетов, имеющихся в АБС.
Привязка счета подразумевает собой жизненный цикл счета. Существует три
варианта:
42
К договору. Это означает, что данный счет действует в разрезе
договора, т.е. открывается при заведении нового договора и закрывается при
закрытии.
К клиенту – счет действует в разрезе клиента, т.е. может фигурировать
в нескольких договорах, а также их закрытие не приведет к закрытию счета.
Задан – эта привязка означает, что счет является выделенным. Обычно
это различные внутрибанковские счета, такие как счета доходов и расходов.
После заведения каждого типа счета был выполнен метод «утвердить»,
чтобы запись приняла состояние «Утвержден». Только из этого состояния
запись доступна для использования. Такой способ хранения данных не
позволит случайно изменить уже работающие документы, т.к. в данном
состоянии они недоступны для редактирования. Такой же алгоритм касается
всех документов и справочников в системе. Исключения составляют
определенные поля и действия на документах.
Рис. 15 Справочник типов счетов
Справочник процентных ставок - содержит список процентных ставок,
введенных в систему. Согласно ТЗ, процентная ставка на весь модуль едина –
0%. Это обусловлено тем, что для каждого договора гарантии ставка будет
своя, и указывается она непосредственно при заведении конкретного договора.

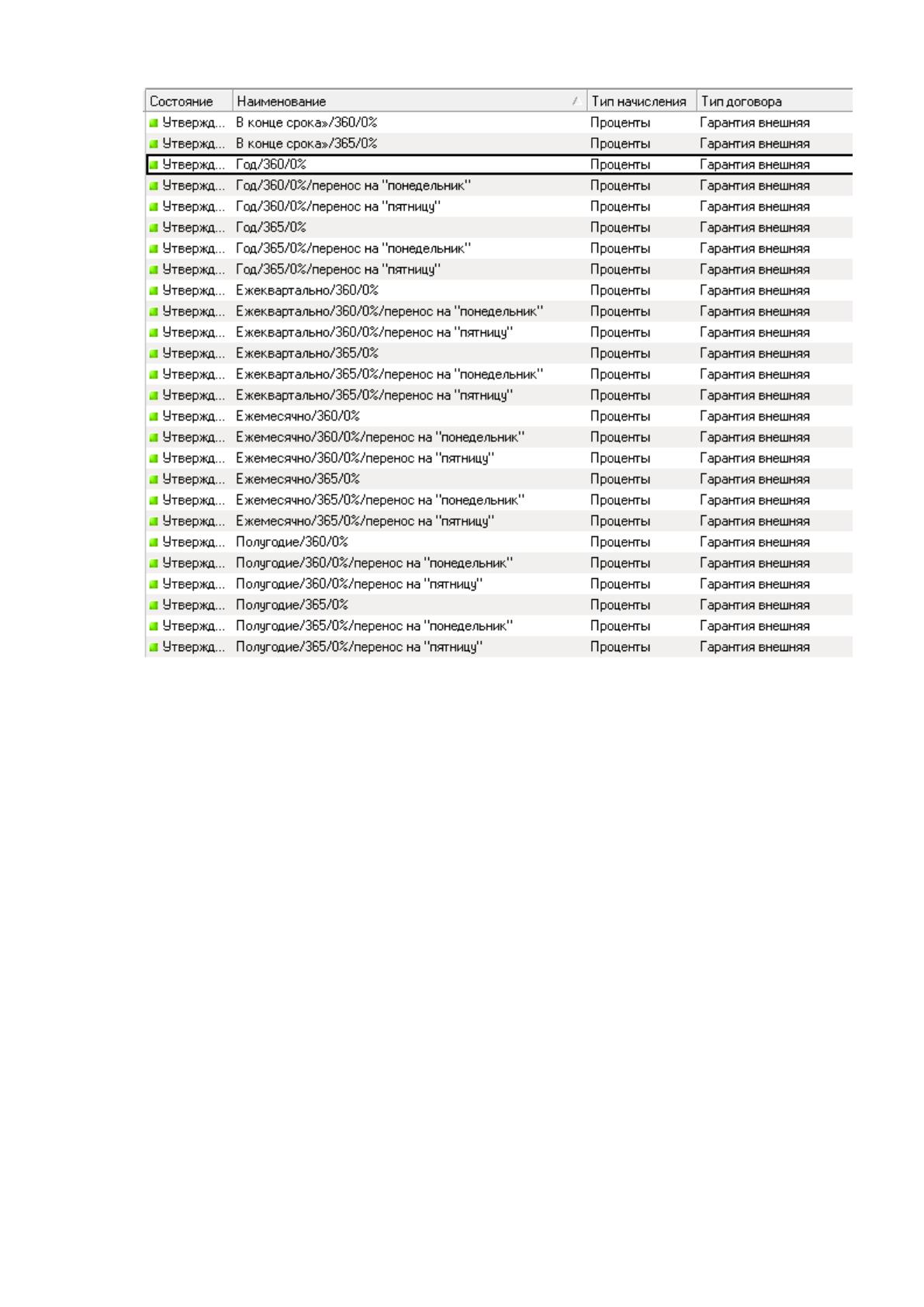

Справочник схем начисления содержит список схем начисления,
введенных в систему (Рис. 16). Схема начисления является основной
настройкой, которая определяет порядок начисления. На данном этапе было
43
заведено 26 схем по полученным гарантиям, и столько же схем по гарантиям
выданным.
Основные отличия каждой схемы – это периодичность начисления,
временная база и способ обработки даты начисления.
Периодичность начисления может быть ежемесячным,
ежеквартальным, годовым и в конце договора.
Под временной базой подразумевается количество дней в году,
используемое при расчете процентов. Это может быть календарный год, а
может 360 дней.
Способ обработки даты начисления необходим для описания
алгоритма корректировки расчетной даты начисления (окончания периода
начисления) в случае, например, попадания ее на выходной день. Выбирается
значение из справочника Вычисляемые объекты с соответствующим типом.
44
Рис. 16 Справочник схем начисления
Тарифный план включает в себя набор строк, которые характеризуются
схемами начисления, то есть описанием, как, на что и сколько будет
начисляться, и условиями выполнения той или иной строки. В данном случае
необходимо было просто привязать схему начисления, так как
дополнительных условий в ТЗ описано не было.
Следующей настройкой являлось заведение продукта. Продукт – это
шаблон договора. Он дает возможность при создании договоров не вводить
все атрибуты вручную, а использовать атрибуты шаблона договора. В типовом
договоре вводится общий набор параметров.
Экранная форма ввода данных на продукте разделена на несколько
областей (Рис. 17).
