2.2. Информационное обеспечение задачи

2.2.1. Информационная модель и её описание

Информационная модель проектируемой АИС представлена на рисунке

2.3.

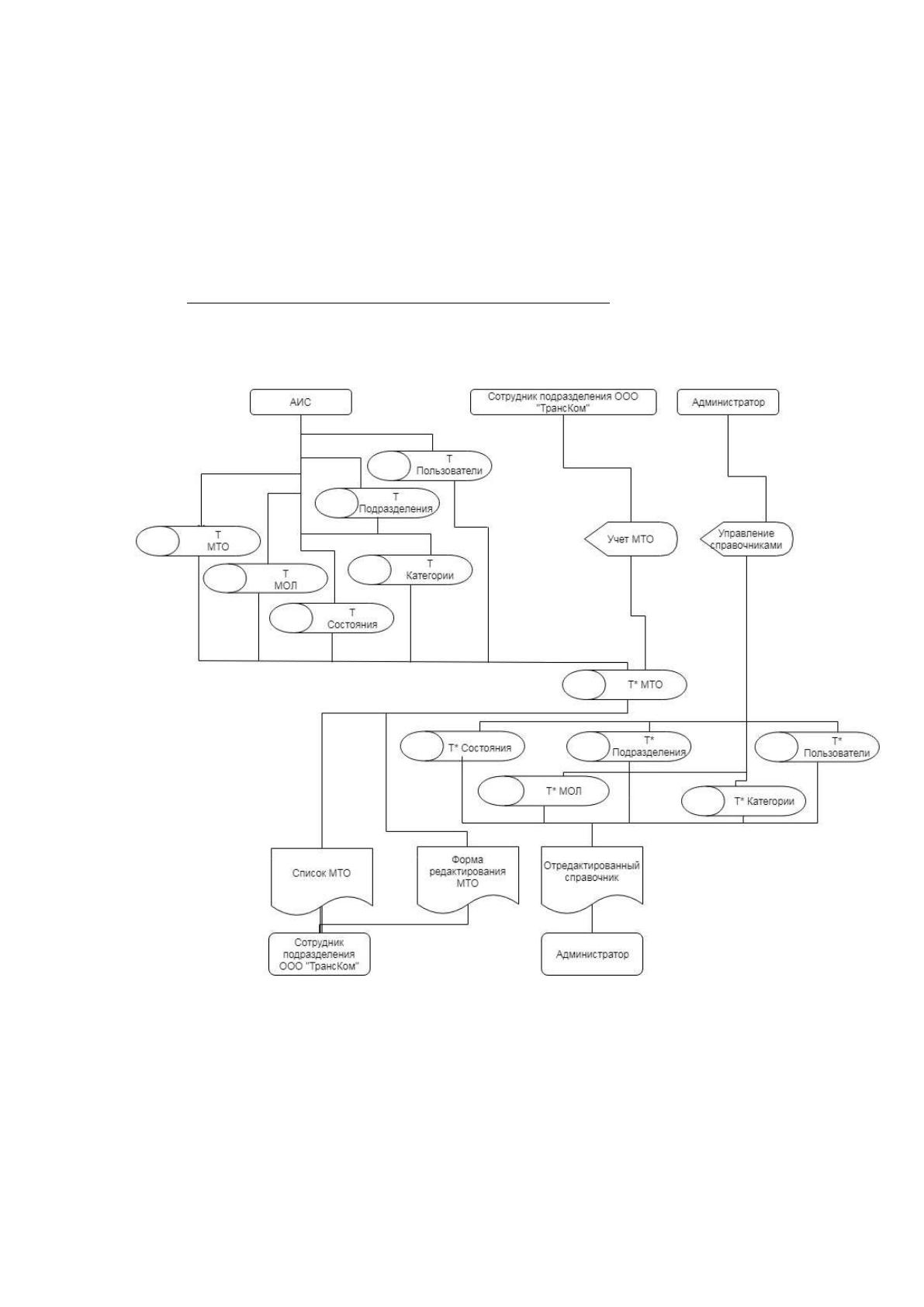

Рис. 2.3 Информационная модель

В рамках информационной модели выделены такие таблицы:

 пользователи;

 подразделения ООО «ТрансКом»;

 категории МТО;

 состояния МТО;

67

 материально-техническое оборудование (МТО);

 материально-ответственные лица за МТО (МОЛ).

Сотрудник подразделения предприятия (работник отдела МТО) ведет учет

МТО, а администратору доступны функции управления справочниками системы.

При учете МТО происходит изменение таких таблиц базы данных:

 МТО.

При управлении справочниками происходит изменение таких таблиц базы

данных:

 пользователи;

 подразделения ООО «ТрансКом»;

 категории МТО;

 состояния МТО;

 материально-ответственные лица.

В результате учета МТО сотруднику подразделения ООО «ТрансКом»

доступен список МТО, который может быть представлен либо в электронной,

либо в бумажной форме.

Также сотруднику доступна форма редактирования МТО.

При работе со справочниками администратору системы доступна форма

редактирования, содержащая актуализированную информацию о данных,

хранящихся в том или ином справочнике.

2.2.2. Характеристика нормативно-справочной, входной и

оперативной информации

Входной информацией являются данные по материально-техническому

оборудованию:

 наименование;

 инвентарный номер;

 дата выпуска;

 дата ввода;

 стоимость;

 срок полезного использования (ПИ)

68

 дата списания;

 филиал;

 категория;

 тип МТО;

 МОЛ

 состояние

Нормативно-справочной информацией является:

 пользователи;

 подразделения;

 категории МТО;

 состояния МТО.

Оперативной информацией являются:

 материально-ответственные лица для МТО

Экранные формы:

 главная форма (информация об МТО)

 форма справочников:

Каждая экранная форма должна позволять осуществлять выгрузку

размещенных на ней данных в файлы формата Excel.

2.2.3. Характеристика результатной информации

Результатной информацией является сводная таблица с МТО, которая

выгружается в формат Excel (рисунок 2.4).

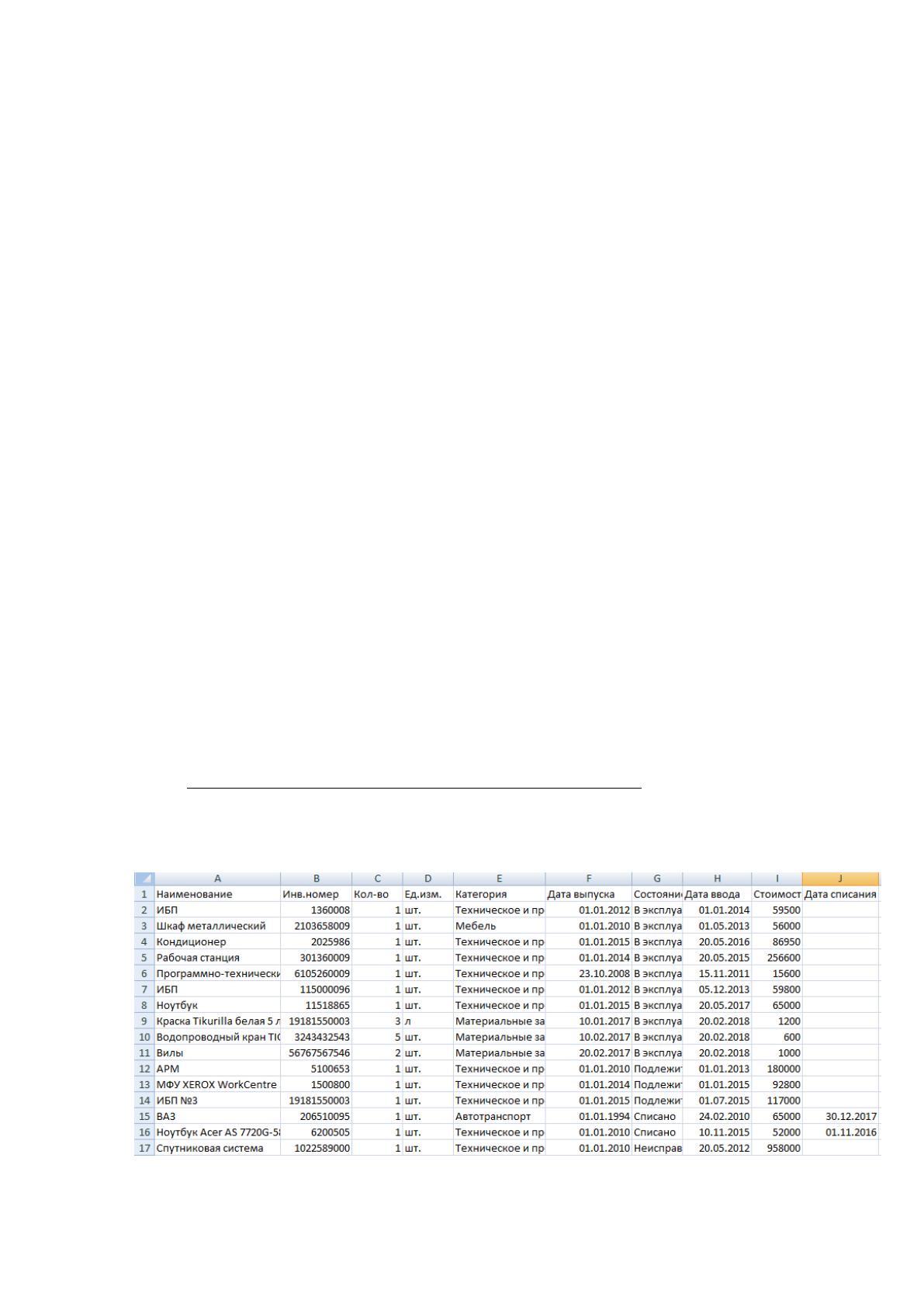

Рис. 2.4 Результатная информация

69

Формы отчетов:

 МТО, сгруппированное по филиалам;

 материально ответственные лица по филиалам;

 отчеты по состоянию/категории МТО.

2.3. Программное обеспечение задачи

2.3.1. Общие положения (дерево функций и сценарий диалога)

Дерево функций позволяет оценить функционал системы (рисунок 2.5).

Функции системы можно условно разделить на основные и

обеспечивающие.

К основным функциям относятся:

 занесение МТО в систему;

 разделение МТО по филиалам;

 построение отчетов.

К обеспечивающим функциям относят:

 авторизация пользователей;

 обеспечение работы справочников.

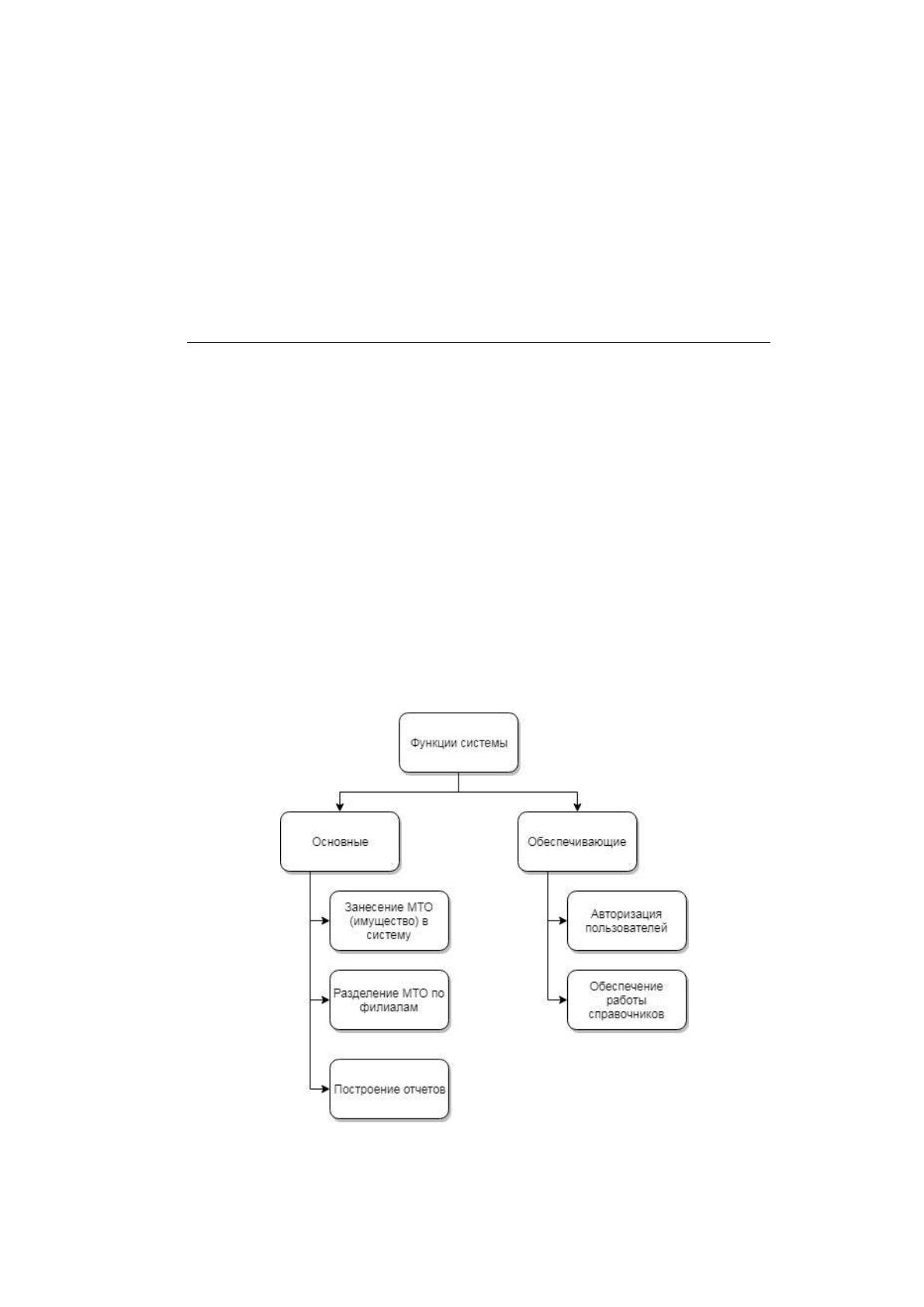

Рис. 2.5 Дерево функций

70

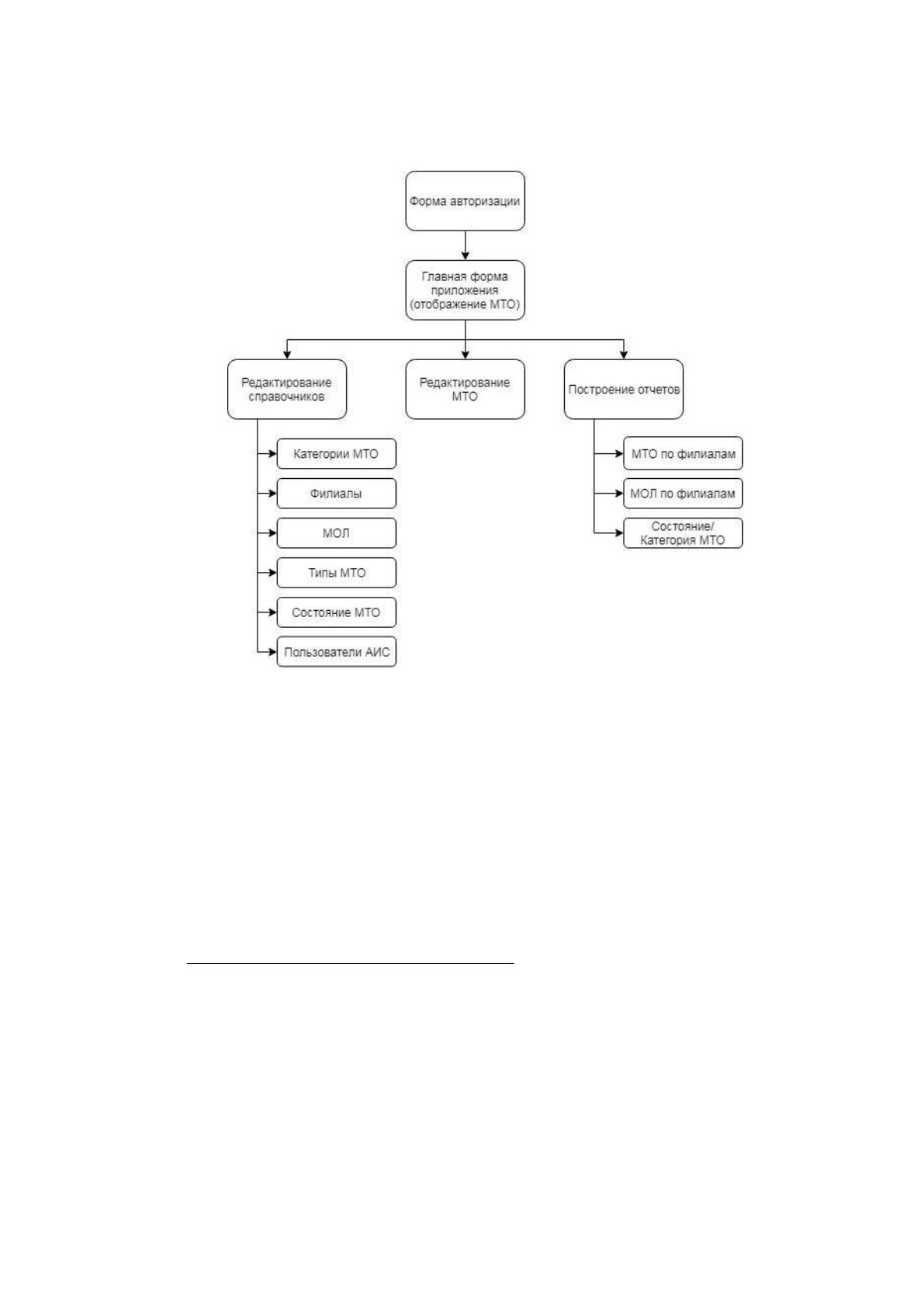

Дерево диалога позволяет построить иерархическую структуру,

показывающую подчиненность форм приложения (рисунок 2.6).

Рис. 2.6 Дерево диалога

Сценарий диалога будет таким:

 изначально загружается форма авторизации;

 после успешной авторизации загружается главная форма приложения,

выводящая список МТО;

 из главной формы доступно редактирование справочников,

редактирование МТО, а также форма построения отчетов.

2.3.2. Характеристика базы данных

Инфологическая модель

В результате инфологического моделирования выделим такие сущности:

 пользователь ИС;

 филиал;

 категория особо ценного движимого МТО;

 тип МТО;

71

 материально-ответственное лицо (МОЛ);

 техническое состояние МТО;

 материально-техническое оборудование.

Опишем атрибуты сущностей.

Пользователь ИС:

 ФИО

 Логин

 Пароль

 Права

Филиал:

 Код

 Наименование

Категория ОЦДИ:

 Код

 Наименование

Тип МТО:

 Код

 Наименование

МОЛ:

 ФИО

 Код

 Телефон

Техническое состояние МТО:

 Код

 Наименование

МТО:

 Наименование

 Инвентарный номер

 Дата выпуска

 Дата ввода

 Стоимость

72

 Срок ПИ

 Дата списания

 Филиал

 Категория

 Тип МТО

 МОЛ

 Состояние МТО

Представим инфологическую модель на рисунке 2.7.

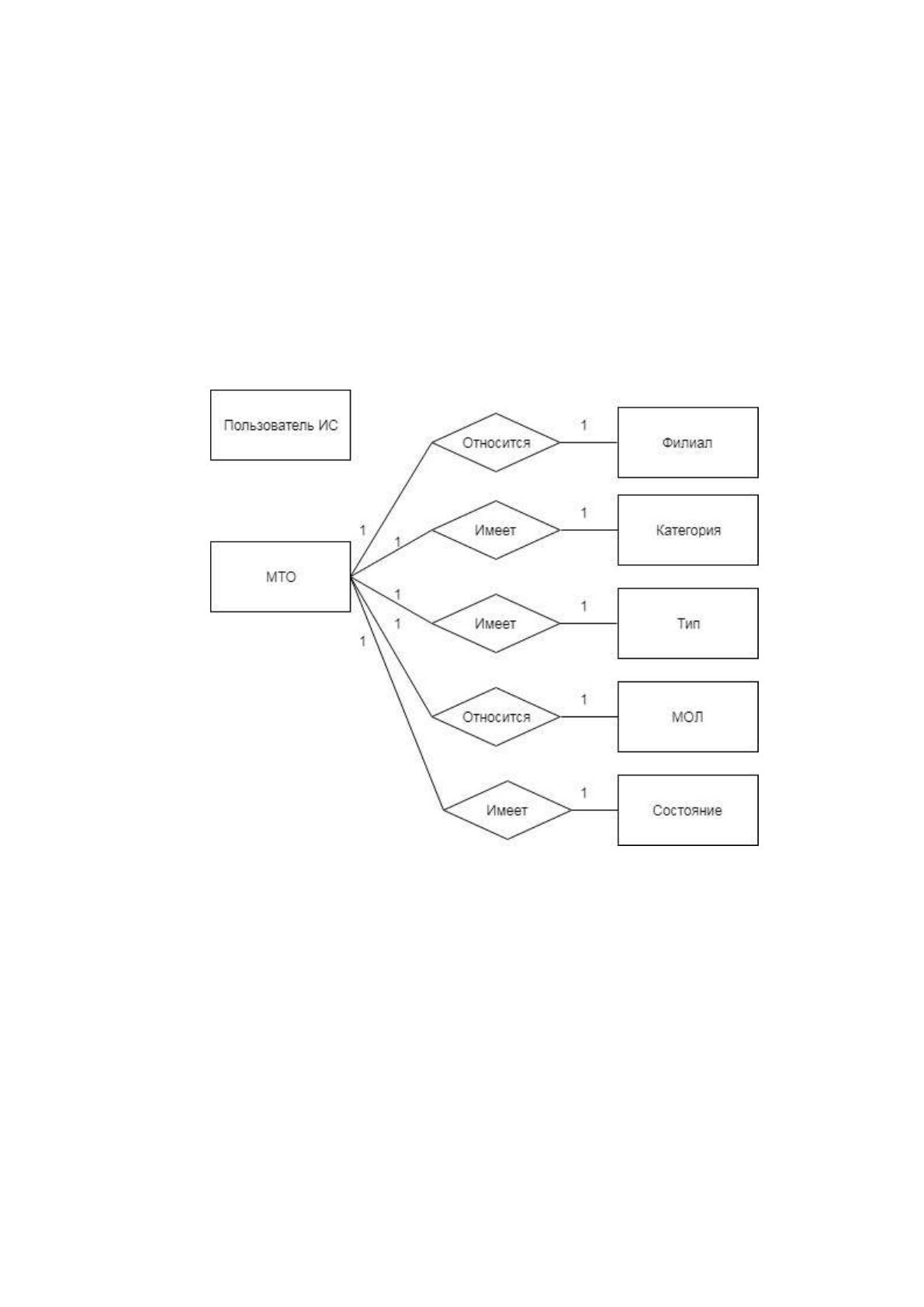

Рис.2.7 Инфологическая модель

Даталогическая модель

В качестве модели представления данных используется реляционная.

Даталогическая модель представлена на рисунке 2.8.

Модель выполнена в среде AllFusion ERWin Data Modeller 7 [9].

73

Рис. 2.8 Даталогическая модель

Физическая модель данных

Физическая модель данных показывает базу данных в рамках выбранной

СУБД MySQL (рисунок 2.9).

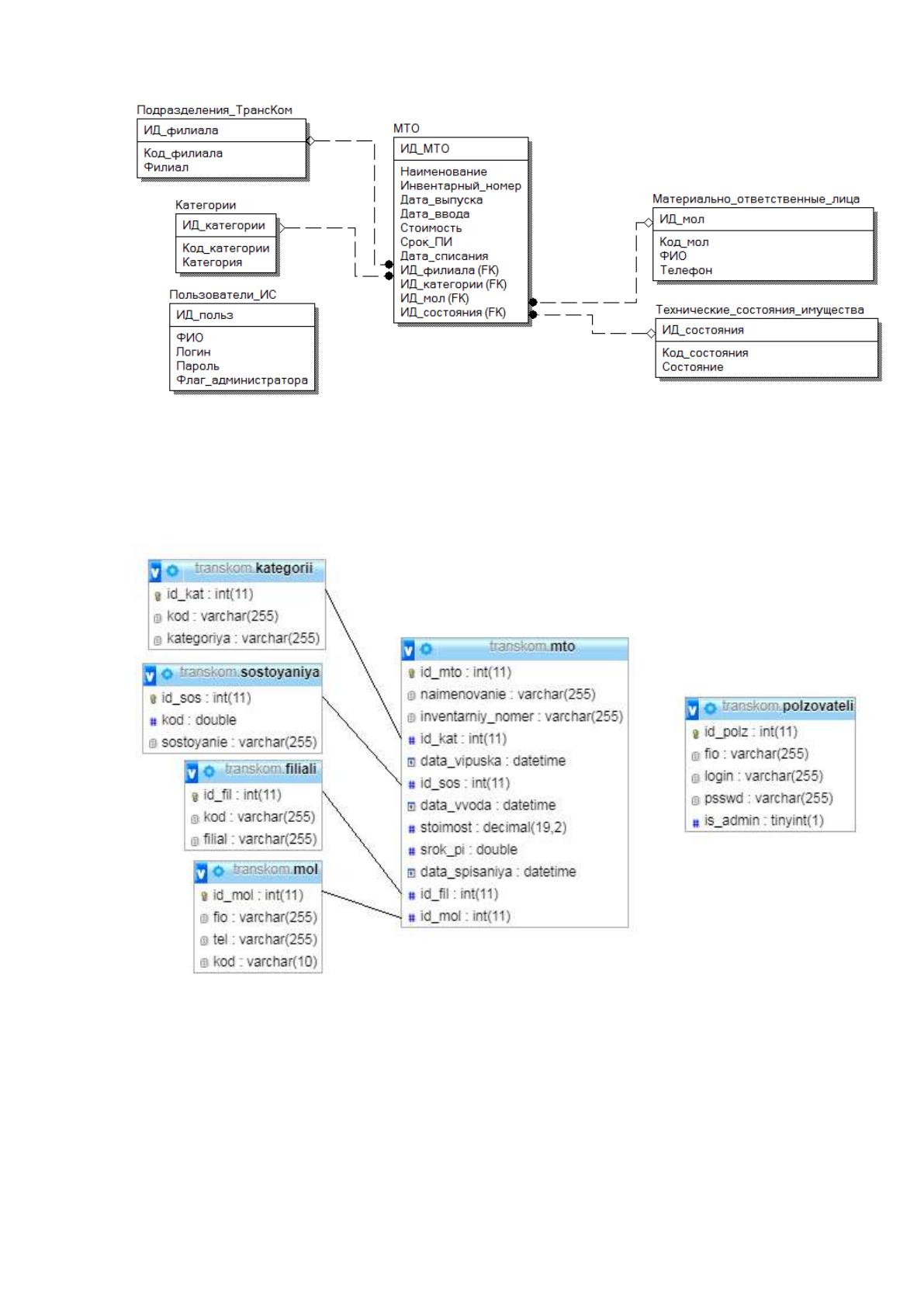

Рис. 2.9 Физическая модель данных

74

2.3.3. Структурная схема пакета (дерево вызова программных

модулей)

Спроектированная АИС состоит из 5 модулей (рисунок 2.10).

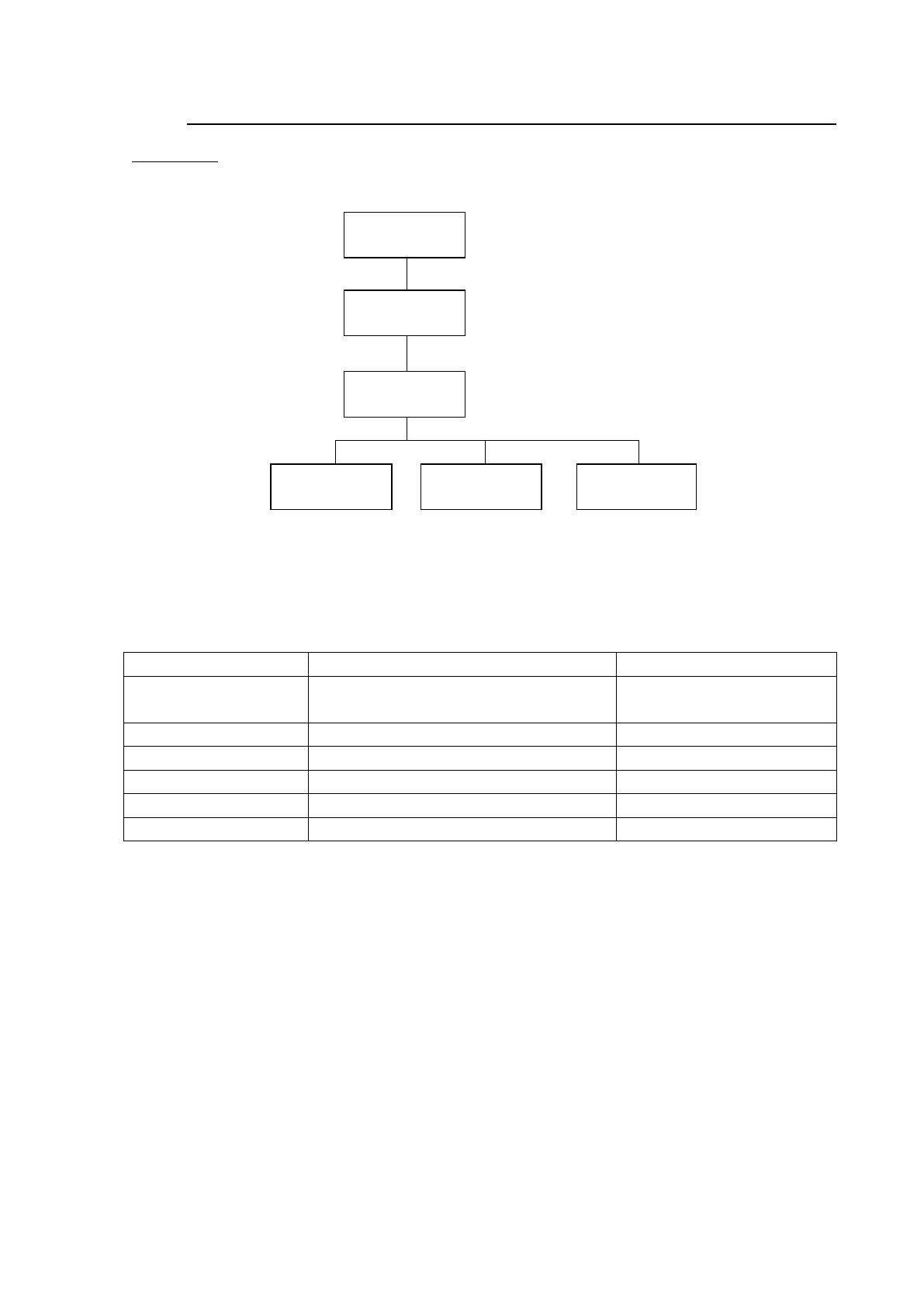

Рис. 2.10. Иерархическая схема модулей АИС

Спецификация всех модулей ИС приведена в таблице 2.2.

Таблица 2.2

Спецификация модулей

Название модуля

Назначение модуля

Вызывающий модуль

Program.cs

Инициализация приложения

При запуске

программы

Auth.cs

Главная страница

Program.cs

Main.cs

Авторизация пользователей

Auth.cs
