64
Выход из системы
Х
Конец
Заставка
выхода

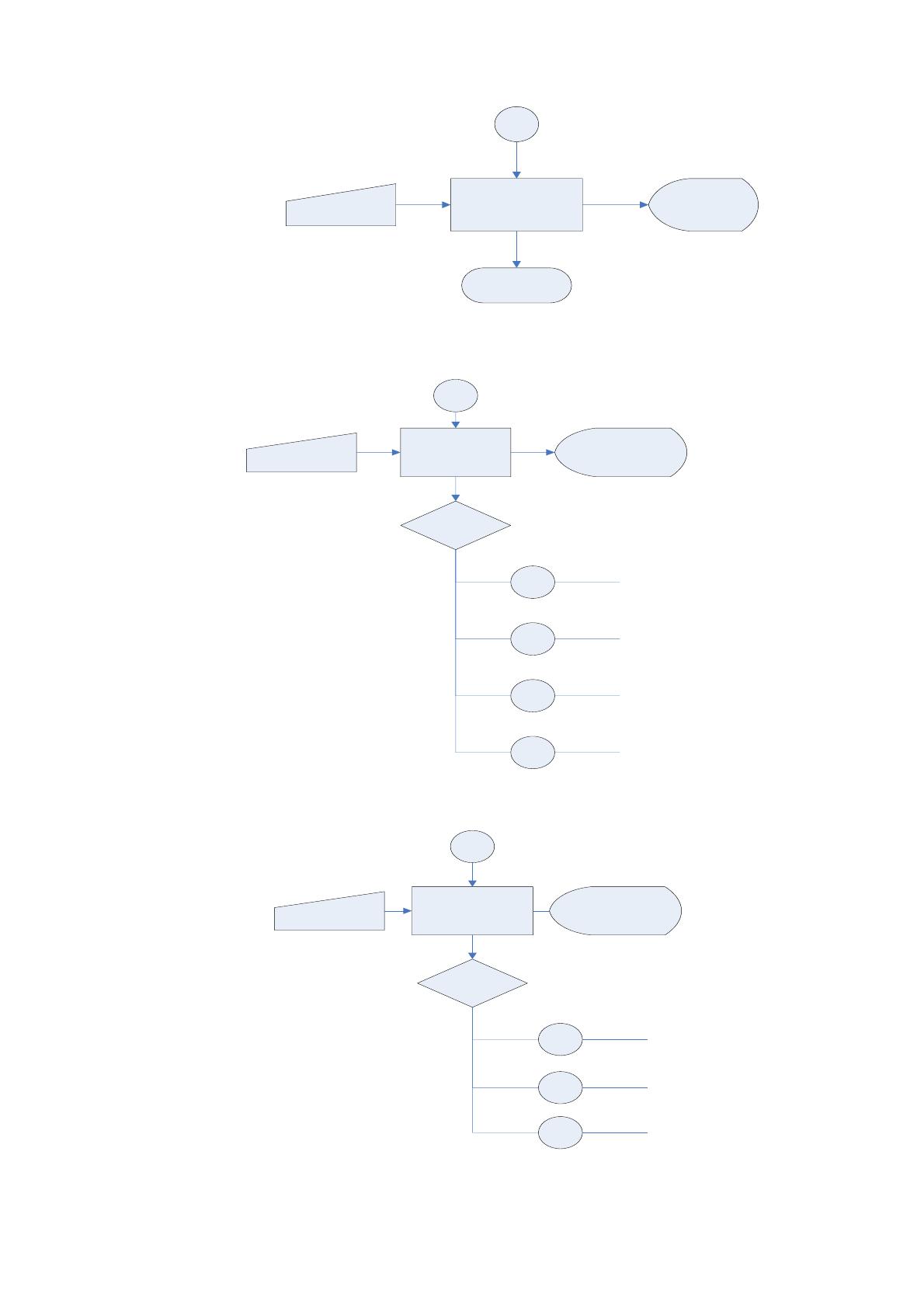

Рисунок 17 Технологический процесс Выход из системы
А
Загрузка меню
основных
функций и выбор
пункта меню
ПМ?
А1
А2
А3
А4
Первичные документы
Обработка
результатных
документов
Ведение
справочников
Возврат
Меню основных
функций
Рисунок 18 Технологический процесс Загрузка основных
функций
А1
Загрузка меню
первичных
документов и
выбор пункта меню
ПМ?
А11
А12
А13
Оплата
кварплаты
Заявка
Наряд
Меню первичных
документов
Рисунок 19 Технологический процесс Загрузка первичных
документов
65
Загрузка меню
Заявка и выбор
пункта меню
А11
ПМ?
А111
А112
А113
А114
Ввод
Редактирование
Печать
Возврат
Меню главное

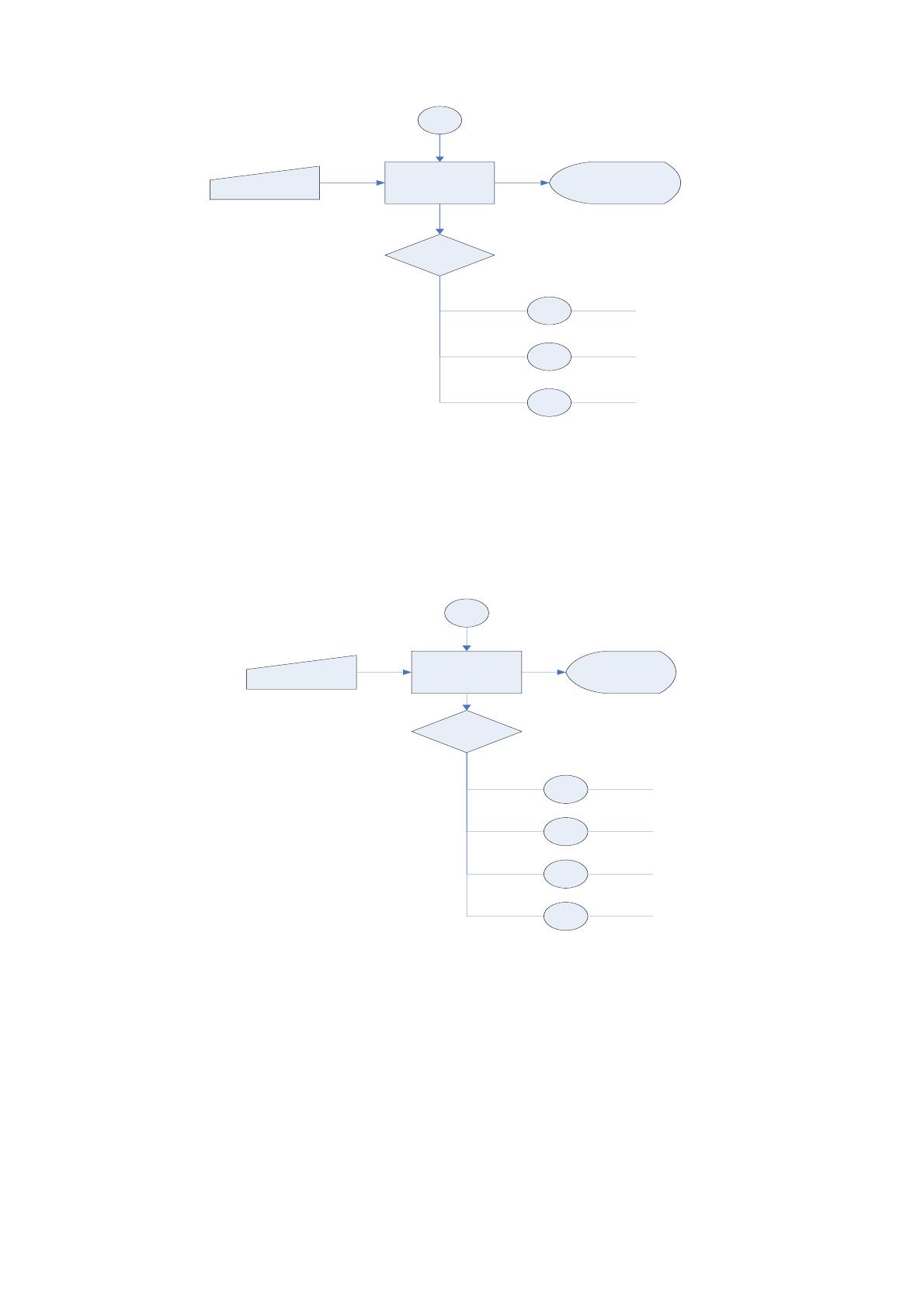

Рисунок 20 Технологический процесс Загрузка меню
А111
Оплата за услуги
Платеж
Контроль
правильности
ввода
Платеж
Справочник
сотрудники
Справочник
Дома
Справочник
квартиросъемщ
ики
Ошибка? А111
Оплата платежа
Нет
Платеж
Да
А11
Платеж
Платеж

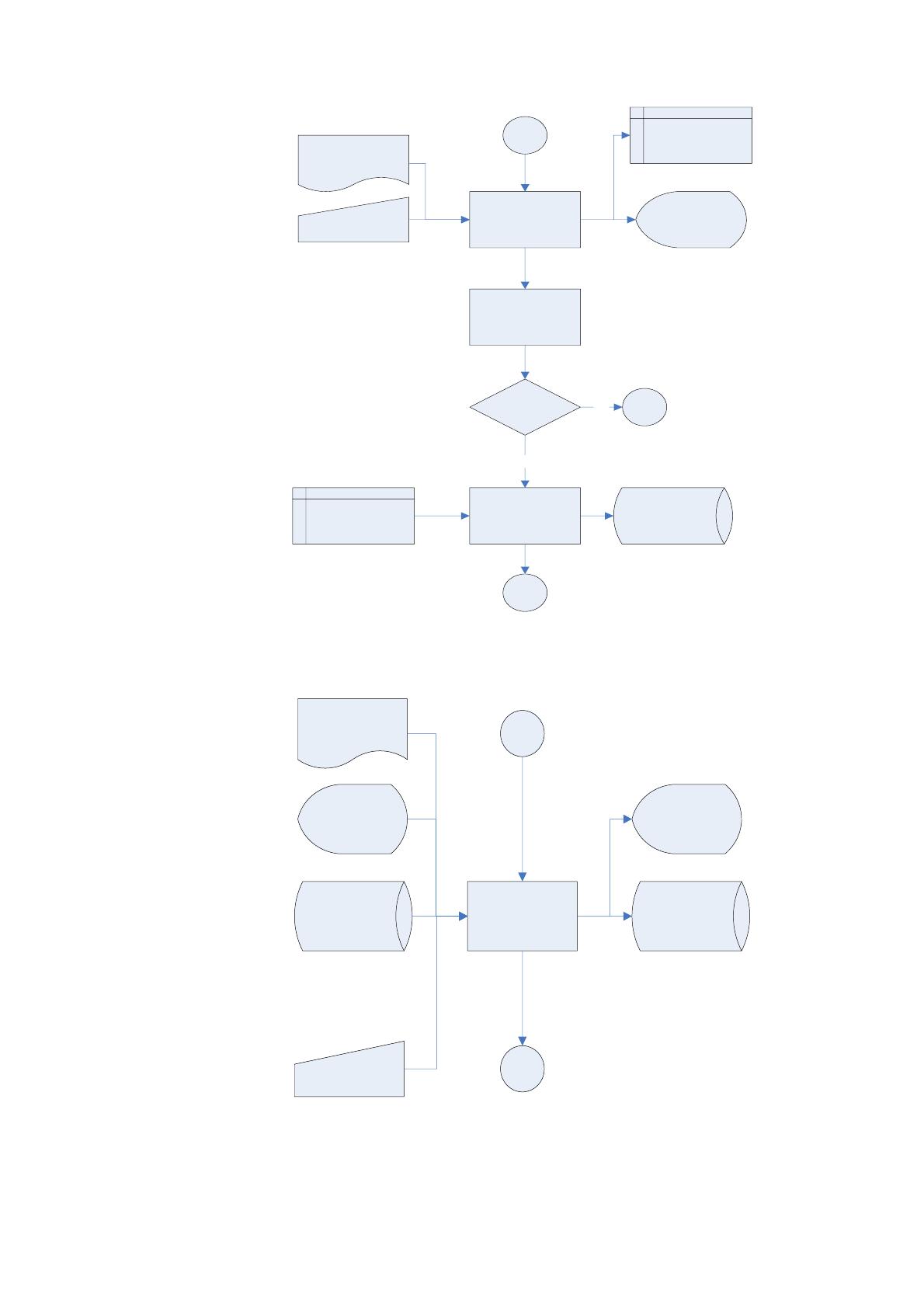

Рисунок 21 Технологический процесс ввод данных по Товару
66
А3
Загрузка меню
операций
Ведение
справочников
ПМ?
А31
А32
А33
СправочникСотрудники
Справочник квартиросъемщик
Справочник Дома
Меню Ведение
справочников
Рисунок 22 Технологический процесс Загрузка меню ведения
справочников
А31
Загрузка меню
операций
справочника
Сотрудники
ПМ?
А311
А312
А313
А314
Загрузка
Актуализация
Печать
Возврат
Меню
Справочника
Сотрудники

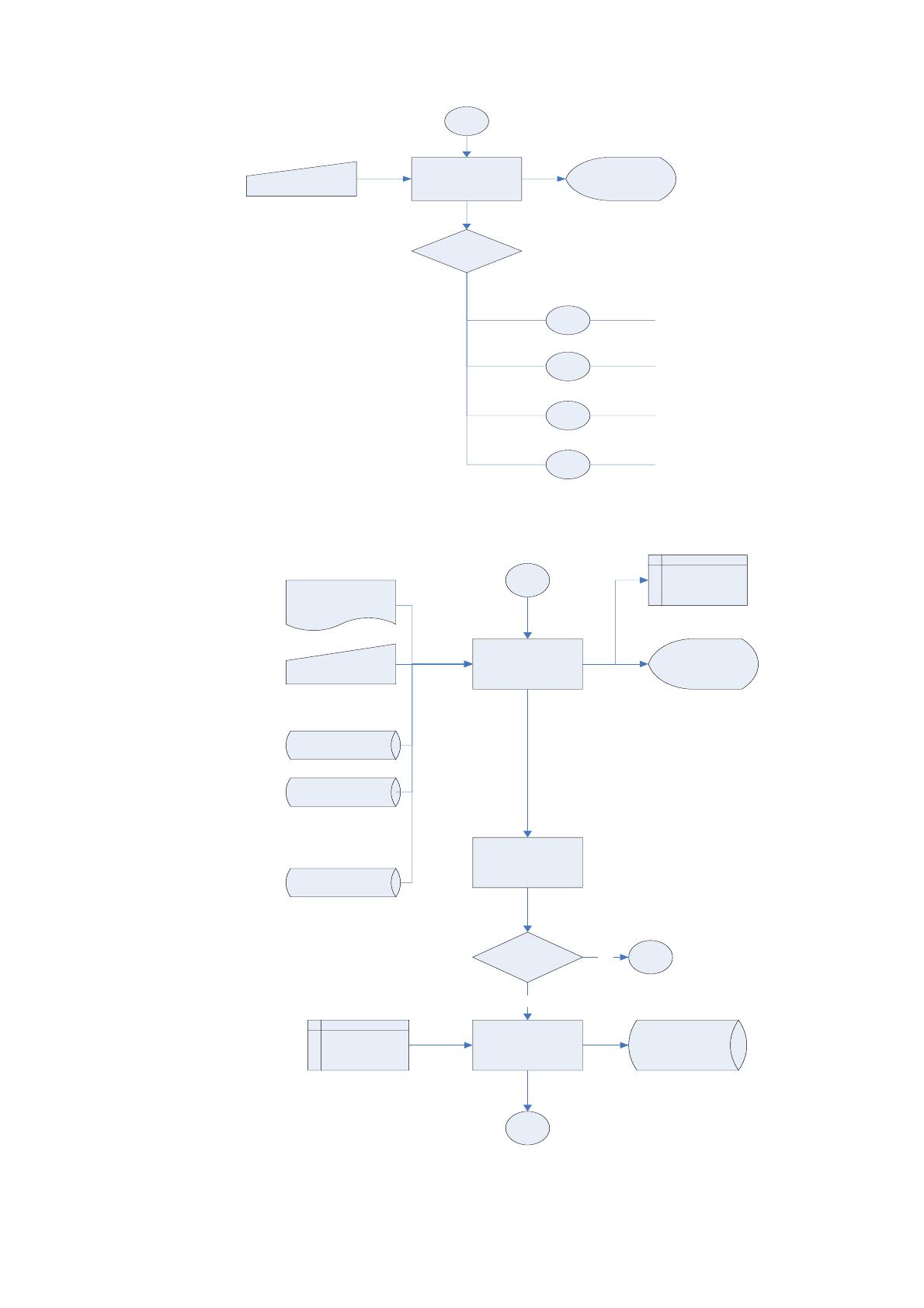

Рисунок 23 Технологический процесс Работа со справочниками
67
А311
Загрузка
справочника
Сотрудники
Контроль
правильности
ввода
Справочник
Сотрудники
Ошибка? А311
Загрузка
Справочника
Справочник
Сотрудники
Справочник
Сотрудники
А31
Да
Нет
Классификатор
Сотрудники
Справочник
Сотрудники
Рисунок 24 Технологический процесс Правильность загрузки
справочников
А312
Актуализация
справочника
Сотрудники
Справочник
Сотрудники
Справочник
Сотрудники
А31
Справочник
Сотрудники
Справочник
Сотрудники
Извещение
Рисунок 25 Технологический процесс Актуализация справочника
Сотрудники
68
2.4. Контрольный пример реализации проекта и его описание
Разработка справочников конфигурации [10].

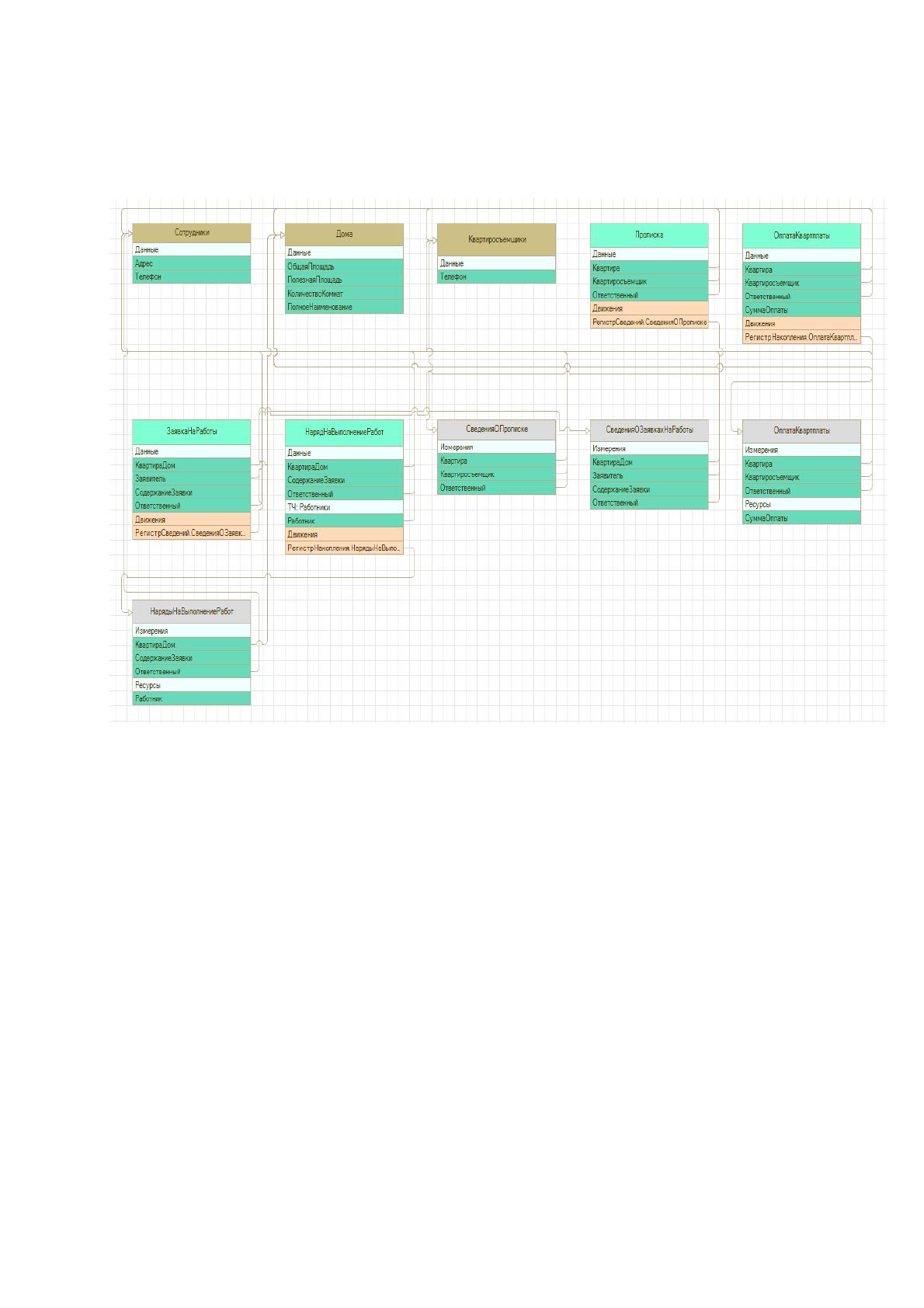

Рисунок 26 Структура конфигурации
Для разного вида пользователей устанавливаются разные разрешения для
работы с базой данных. Для описания разрешений используются объекты
конфигурации Роль. С их помощью можно описать набор прав на выполнение
тех или иных действий над каждым объектом конфигурации и над всей
конфигурацией в целом.
69

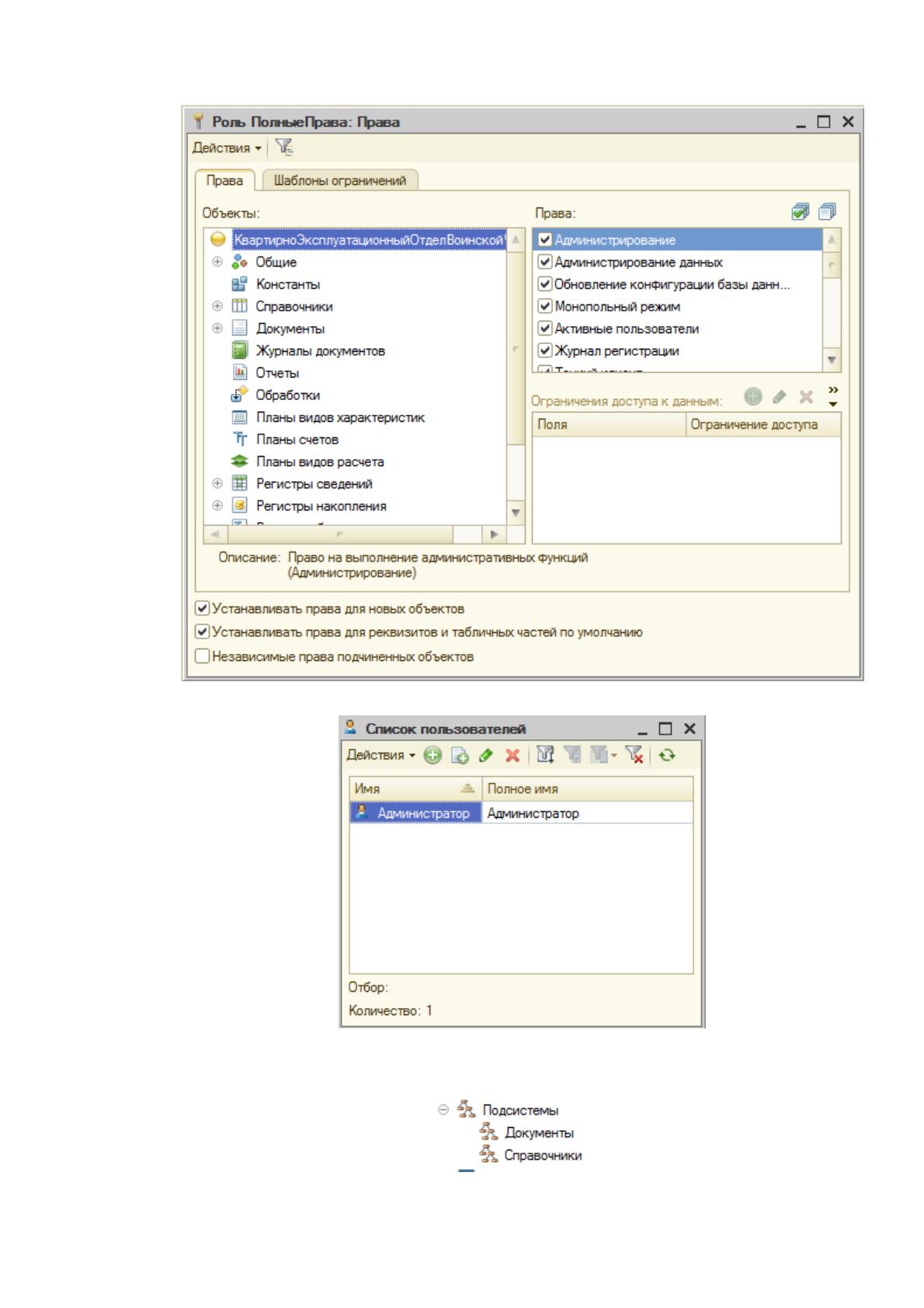

Рисунок 27 Разработка прав доступа
Рисунок 28 Создание пользователей
Рисунок 29 Разработка подсистем
70
Справочник – это один из прикладных объектов конфигурации.
Справочники предназначены для хранения данных, имеющих одинаковую
структуру и списочный характер.
Справочник состоит из элементов. Для описания информации об элементе
(например, фамилии, адресе регистрации, стаже работы и т.д.) используются
реквизиты. Реквизиты, как упоминалось ранее, являются подчиненными
объектами конфигурации. При создании справочника. Два реквизита создаются
по умолчанию: код и наименование.
Произведем разработку справочников базы данных:
Для этого в дереве объектов выберем «Справочники» и в контекстном
меню нажмем «Добавить».
Разработка справочника «Клиенты» представлена на рисунке

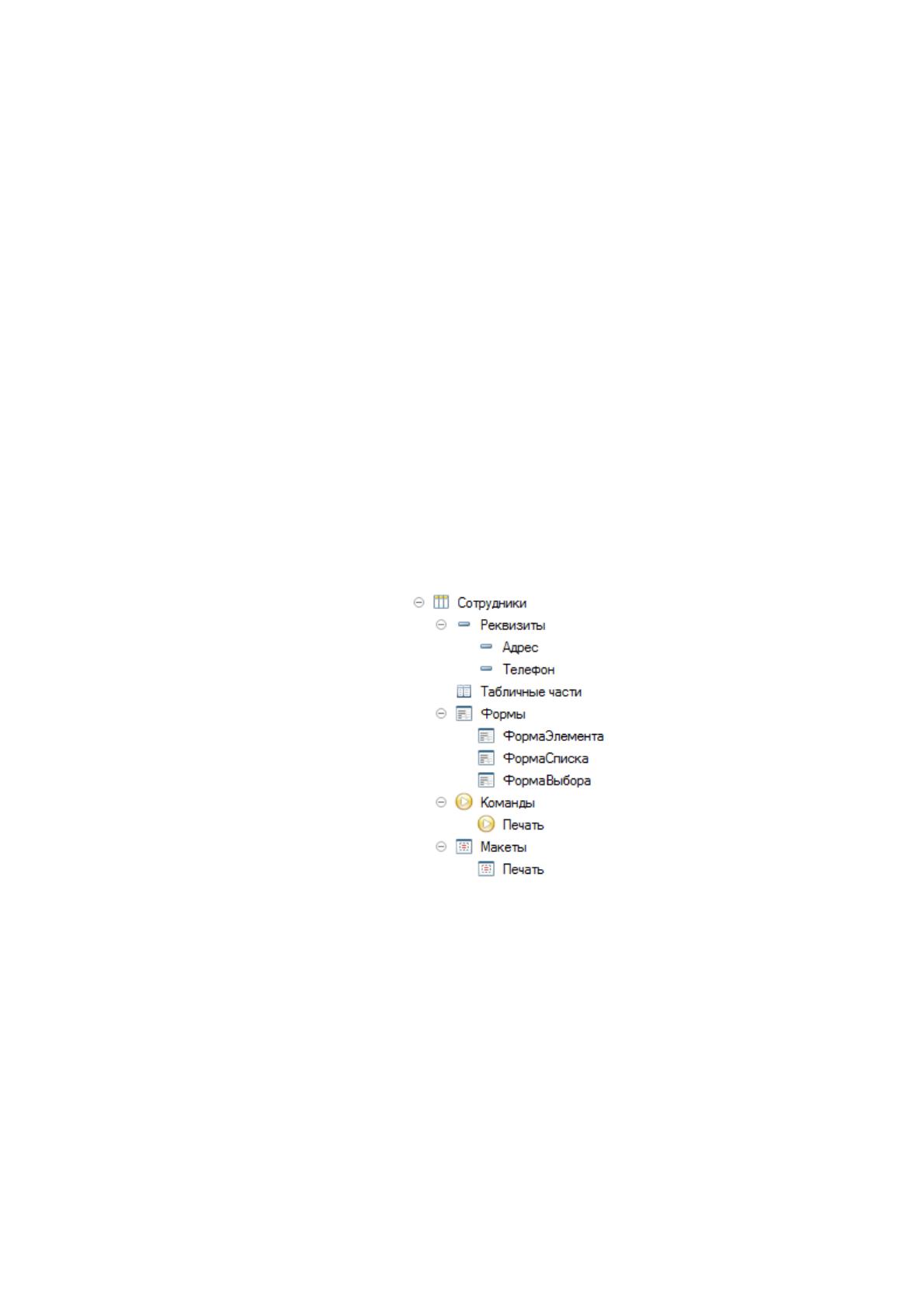

Рисунок 30 Разработка справочника сотрудники
Остальные рисунки разработки конфигурации представлены в
Приложении Б.
При запуске разработанной конфигурации появляется главное окно
программы рисунок 31. Оно складается из меню:
1. Главная;
2. Документы;
3. Справочники.
71

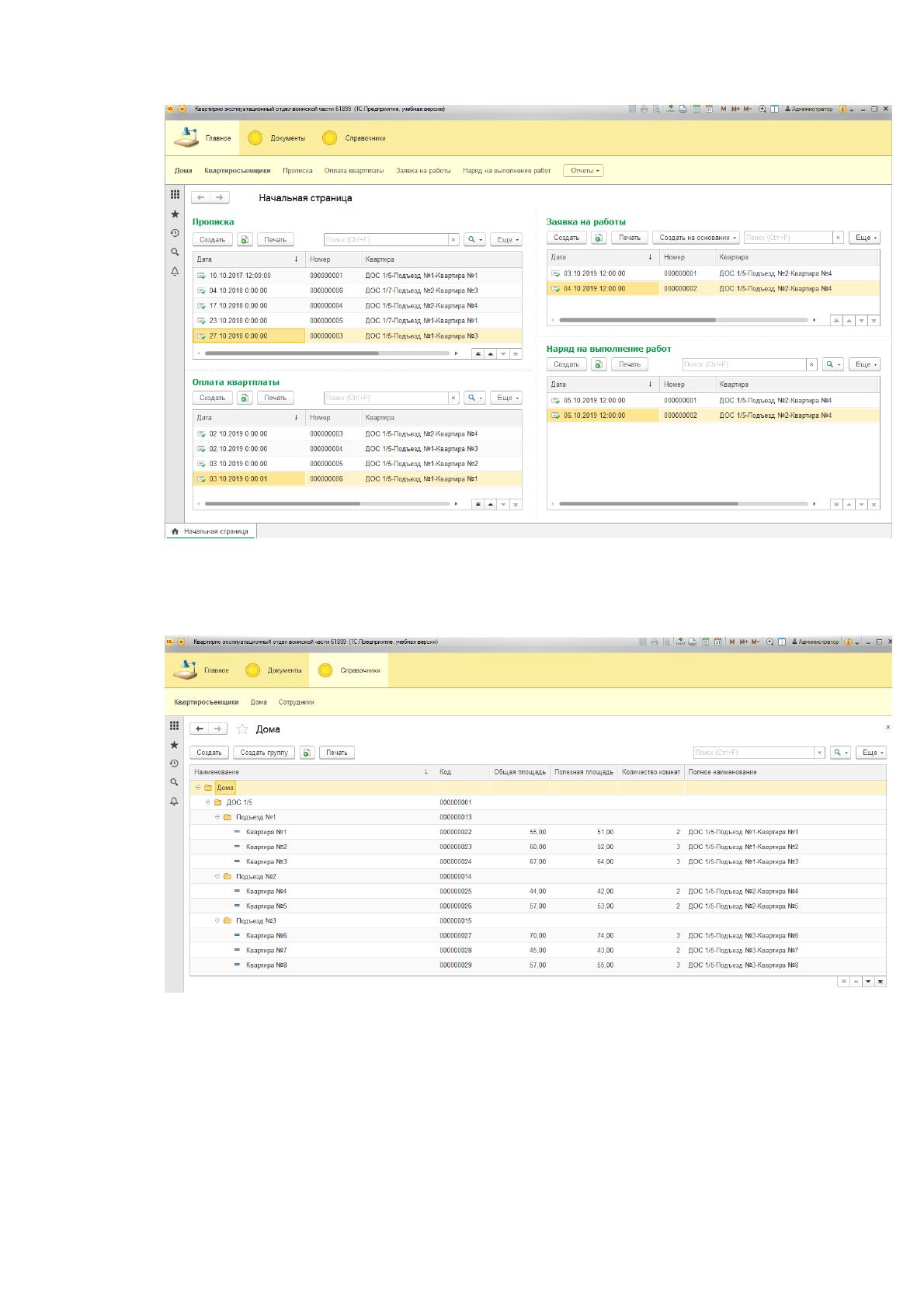

Рисунок 31 Главное окно конфигурации
После входа в меню справочники производится их первоначальное
заполнение которое представлено на рисунке 34-36.
Рисунок 32 Заполнение справочника Дома
72

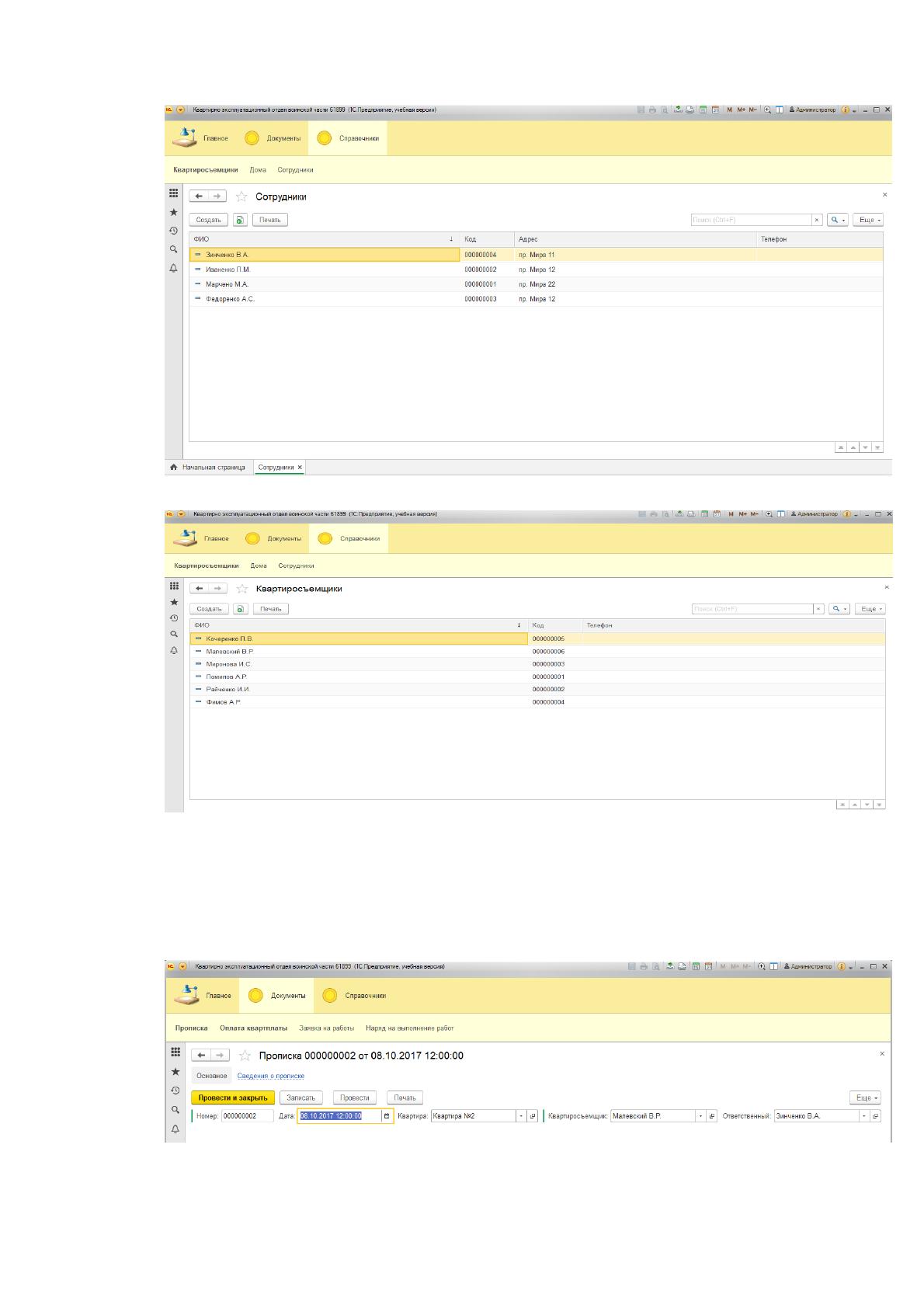

Рисунок 33 Заполнение справочника Сотрудники
Рисунок 34 Заполнение справочника Квартиросъемщики
После заполнения справочников можно приступать к заполнению всех
необходимых документов для организации работы. Формирование одного из
документов «Прописка» представлено на рисунках 35-37.
Рисунок 35 Формирование документа Прописка
73

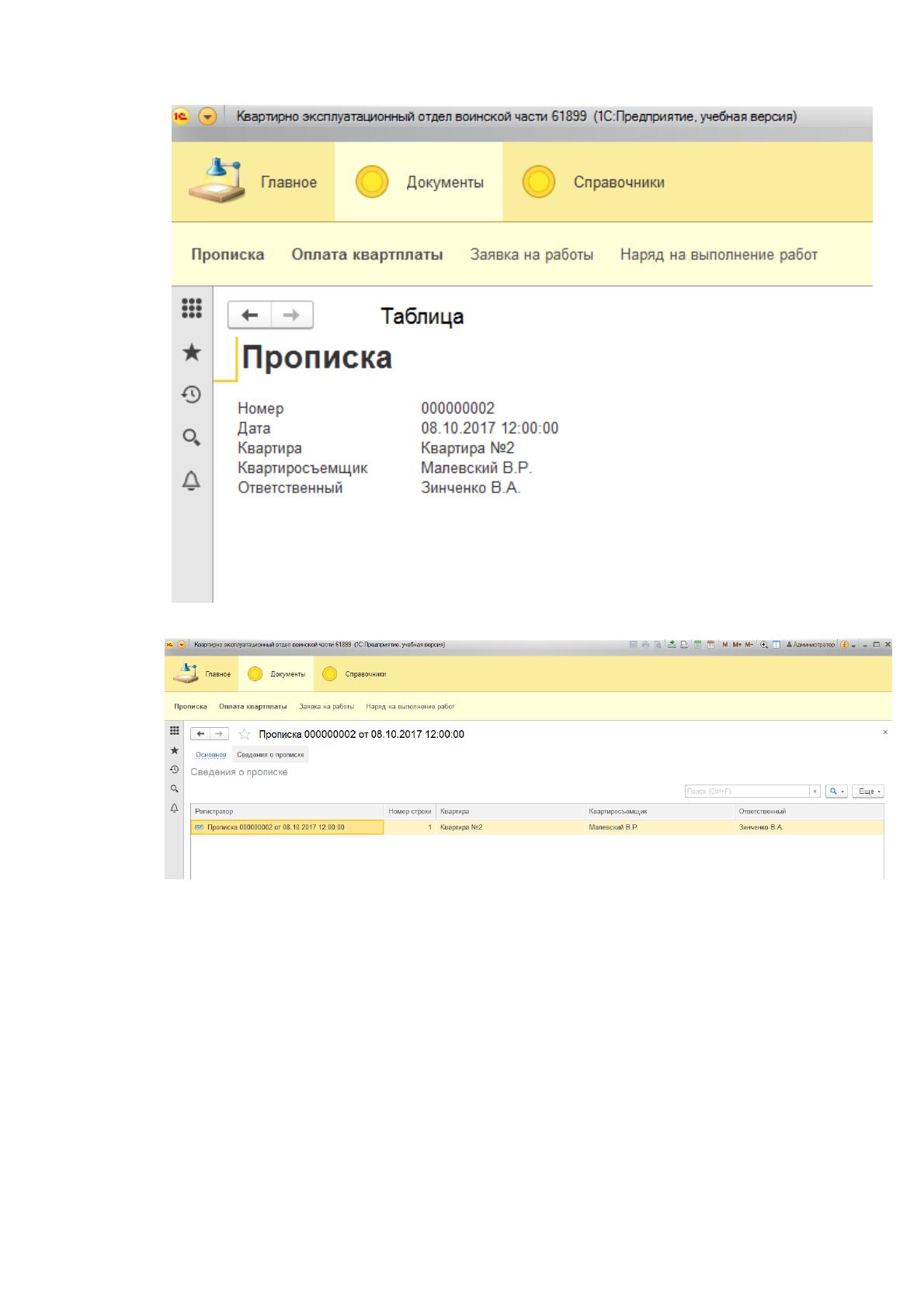

Рисунок 36 Печать документа Прописка
Рисунок 37 Формирование движений регистра сведений
Сведения о прописке
После формирования необходимых документов программа предлагает
формы для печати их. Форма договора для подачи на принтер представлена на
рисунке 38.
