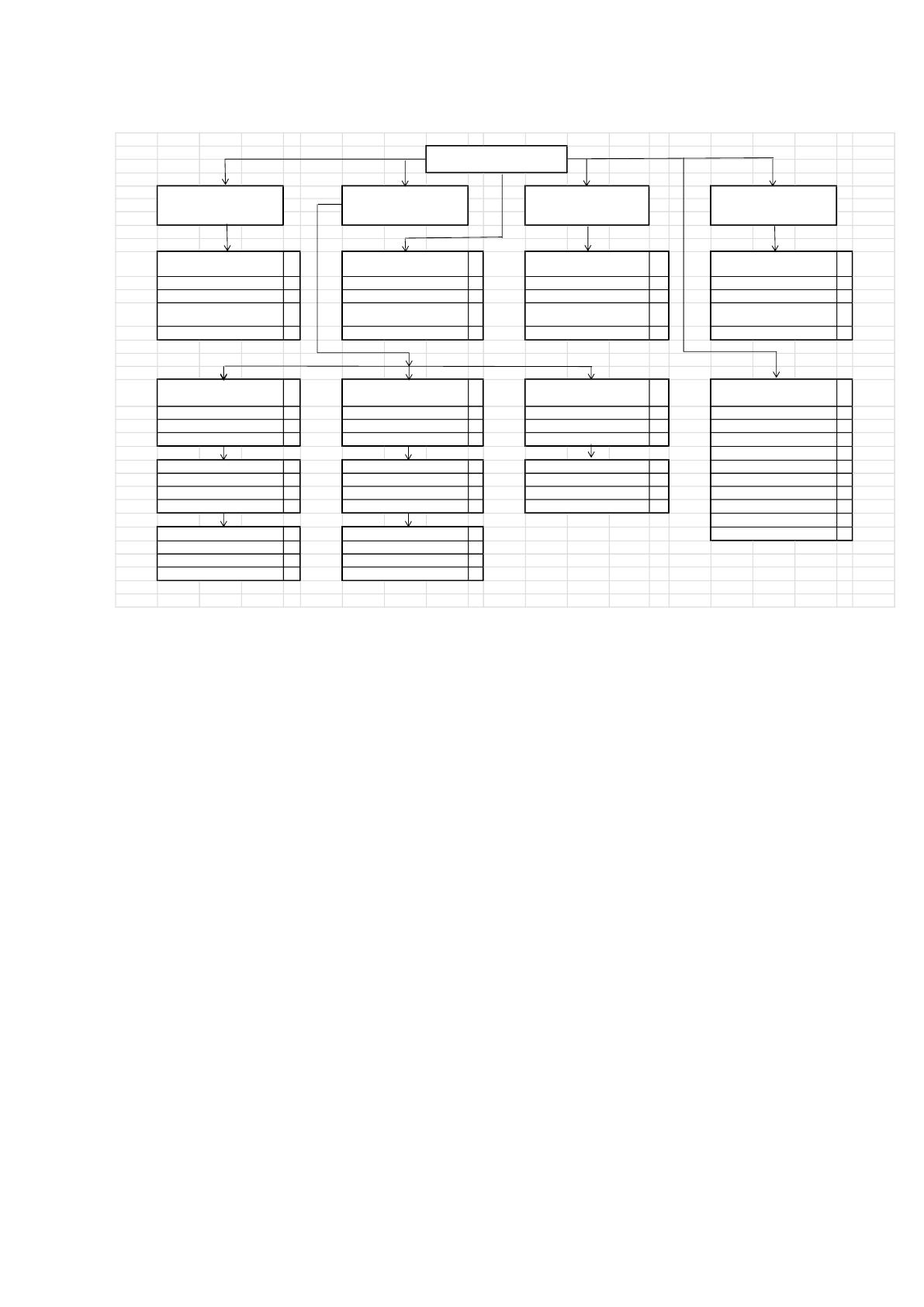

Рис. 2 Детальная схема организационной структуры управления в округе г.
Подольска.
1.1.3 Программная и техническая архитектура ИС предприятия
Рассмотрим программную и техническую структуру ООО «МосОблЕИРЦ»
на примере одного из управлений в г. Подольск. На рисунке 3 показана
техническая схема архитектуры.
17

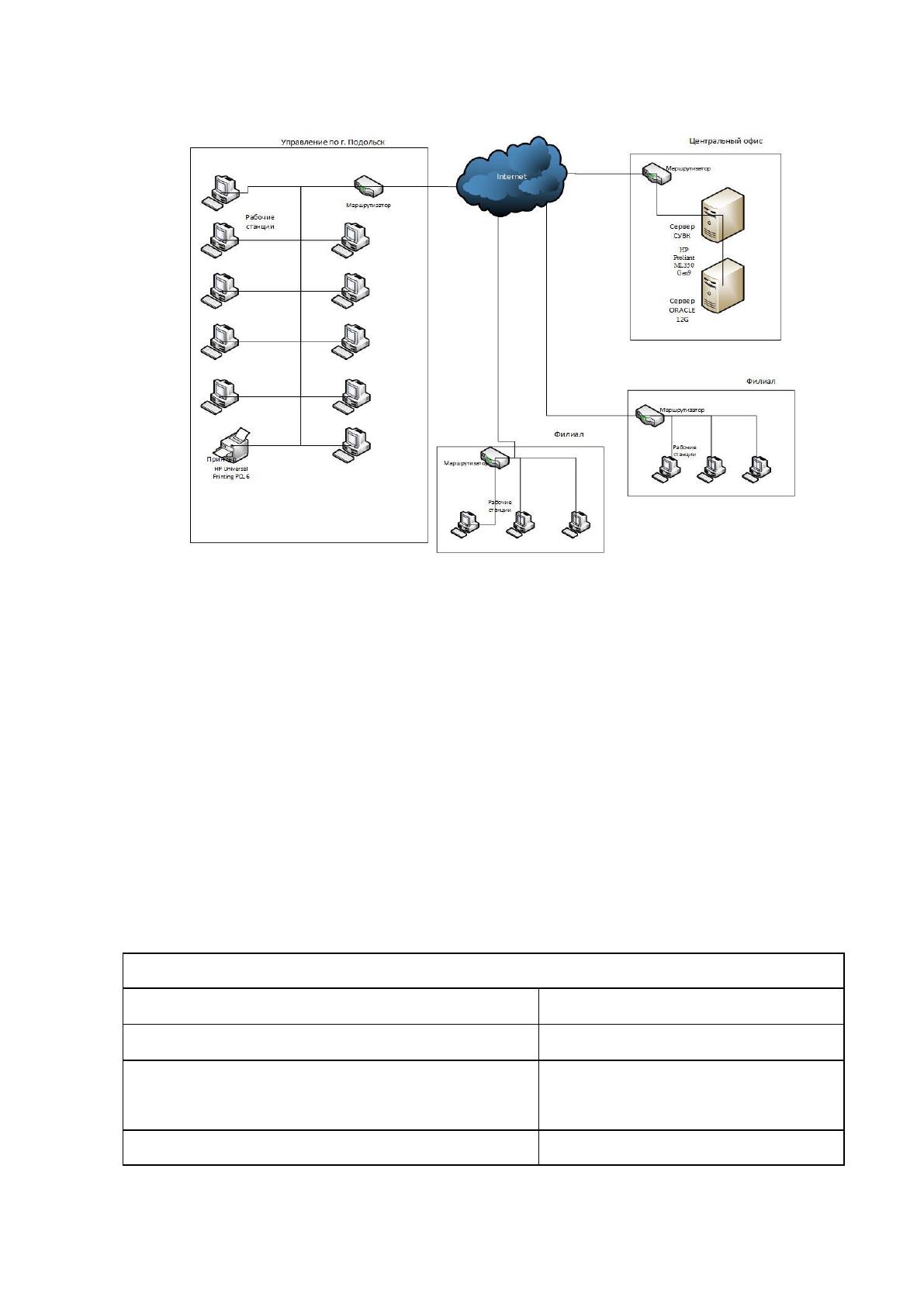

Рис. 3 Техническая архитектура.
Главный сервер СУВК и сервер Oracle расположен в центральном офисе.
К ним по средствам сети Internet осуществляется доступ из управления по г.
Подольск и двух филиалов.
Основные характеристики рабочих станций:
Процессор: Intel(R) Core(TM) I5-4430 CPU @ 3.00GHz 3.00GHz
Установленная память (ОЗУ): 4,00 ГБ
Тип системы: 32-разрядная операционная система
Характеристики серверов представлены в таблице № 2.
Таблица № 2
Технические характеристики сервера.
Технические характеристики HP ProLiant ML350 Gen9
Количество процессоров
1 или 2
Количество ядер процессора
6, 8, 10 или 12
Максимальный объем памяти
768GB (24 x 32GB LRDIMM
@2133MHz)
Слоты для памяти
24 слота DIMM
18
Продолжение таблицы № 2
Технические характеристики HP ProLiant ML350 Gen9
Тип памяти
DDR4 Registered (RDIMM) или
Load Reduced (LRDIMM)
Сетевой контроллер
HP Embedded 1Gb Ethernet 4-port
331i Adapter
Блок питания
Стандартно
Контроллер хранилища
(1) встроенный контроллер
B140i
Форм-фактор
5U
Управление инфраструктурой
iLO Management (standard),
Intelligent Provisioning (standard),
iLO Advanced (optional), Insight
Control (optional)
Гарантия – лет (детали/качество
изготовления/обслуживание у заказчика)
3/0/0 для WW и 3/1/1 для APJ
Возможности серверов HP серии ML:
- максимальная емкость внутренних накопителей и гибкие возможности
ввода/вывода;
- универсальное использование: от удаленных филиалов до центров
обработки данных;
- опциональные возможности для развертывания в форм-факторе Tower и
Rack.
Брандмауэр Windows помогает предотвратить несанкционированный доступ
злоумышленников или вредоносных программ к компьютеру через Интернет
или локальную сеть.
В Обществе организована локально-вычислительная сеть между всеми
рабочими станциями и сервером. Некоторые компьютеры подключены к сети
вместе с различной оргтехникой. Каждый компьютер подключен к сети через
коммутатор, который в свою очередь соединяется с другими коммутаторами.
19
Основные сетевые маршрутизаторы и коммутароры используется от
производителя CISCO(WS-C3560G-24TS и PIX-515E (FO)) как самые надежные
в своем классе.
На рисунке 4 показана схема программной архитектуры.

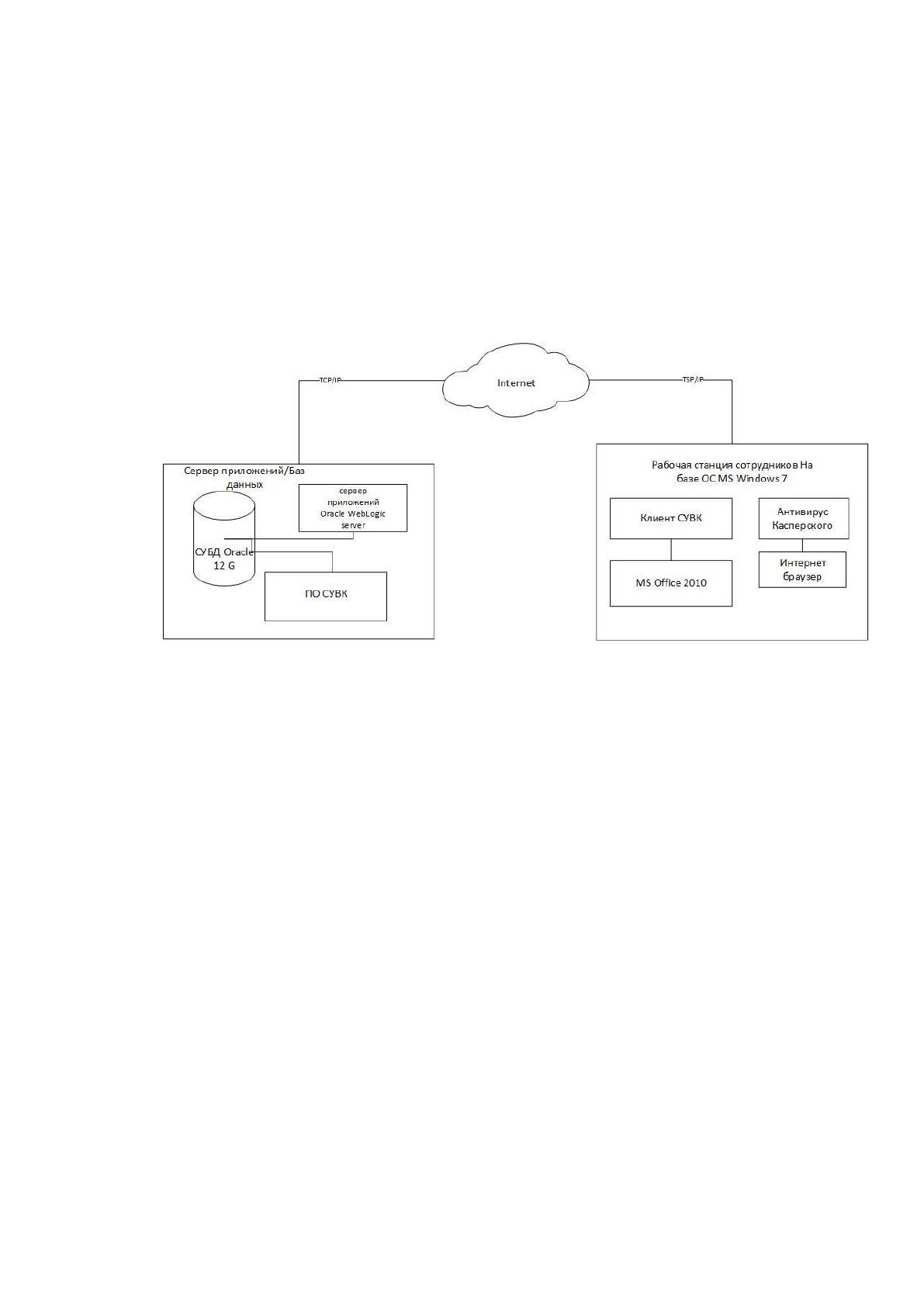

Рис. 4 Программная архитектура
На всех рабочих станциях установлен следующий пакет программного
обеспечения:
Операционная система Microsoft Windows 7;
Пакет MS Office 2010;
Антивирус Kaspersky Endpoint Security 10 for Windows;
Mozilla Firefox;
Справочная система Консультант Плюс.
Имеется следующее дополнительное программное обеспечение:
Информационная система СУВК;
Система управления электронным документооборотом СУЭД;
Автоматизированная система управления энергосбытовой деятельности
"БЫТ" (АСУ ЭД "БЫТ").
20
1.2 Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1 Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
В рамках ООО «МосОблЕИРЦ» существуют разные бизнес процессы,
которые должны постоянно развиваться и совершенствоваться.
Для осуществления той или иной деятельности в организации используются
несколько информационных систем. Основной ИС по работе в организации
является СУВК – система управления взаимодействием с клиентами. Она
предназначена для автоматизации и оптимизации работы с клиентами
(абонентами и не абонентами), а также, для использования системы операторами
и специалистами Контактного центра, менеджерами фронт- и лайт- офисов и
других подразделений бэк-офисов, специалистами отделов и служб,
осуществляющих функции обслуживания клиентов и анализа обращений.
С помощью СУВК происходит автоматизация следующих бизнес-процессов:
Процесс приема телефонных звонков, e-mail и факсов, голосовых
сообщений, сообщений из личных кабинетов клиентов. Безбумажный
обмен обращениями и задачами с другими подразделениями.
Процесс приема обращений клиентов в личной явке, письменных
обращений, обращений из личного кабинета. Выверка и внесение
изменений по перечню задач фронт-офиса в лицевые счета клиентов
непосредственно через интерфейс СУВК.
Процесс приема обращений клиентов, как абонентов, так и нет, по
оказанию дополнительных услуг. Оформление заказов на оказание услуг
партнерам. Прием заказов по Интернету (через ЛКК). Передача заказа в
подразделение-исполнение. Отслеживание истории работы с заказом.
Планирование работ по задачам, контроль их исполнения, регистрация
сопутствующих документов, система уведомления сотрудников.
Осуществление сегментирования клиентов, планирование и проведение
маркетинговых компаний, создание анкет и проведение анкетирования,
21
сбор откликов и оценка эффективности проведенных мероприятий.
Построение интерактивной воронки продаж.
Также в организации используется система электронного документооборота
(СЭД) на базе IRM BusinessDoc. Эта система выполняет функции автоматизации
процессов делопроизводства, контроля над исполнением поручений. В системе
автоматизированы процессы обработки 52 видов документов, включая
обработку организационно-распорядительной и финансовой документации,
автоматизированы процессы согласования хоздоговоров. Произведена
интеграция СЭД с СУВК.
Ранее контактный центр «МосОблЕИРЦ» работал на платформе Nortel
Notworks. В качестве альтернативы предпочтение было отдано отечественному
решению Nаumen Contact Center.Целью проекта является обеспечение
доступности контактного центра для клиентов и оптимизация нагрузки на
операторов за счет реализации сервиса голосового самообслуживания,
автоматическое планирование ресурсов и снижение операционных затрат.
Интеграция с действующей системой СУВК обеспечивает быструю
идентификацию клиентов по номеру договора или лицевого счета, позволяя
обслужить каждого абонента, персонализировано.
В организации также введена российская система управления рабочей
нагрузкой Naumen Workforce Management (WFM). Благодаря этому
автоматизирован процесс планирования рабочих смен операторов и
прогнозирование нагрузки. С помощью системы осуществляется
автоматический контроль над соблюдением расписания сотрудниками
контактного центра. В Naumen WFM учтены требования российского трудового
законодательства, планирование в системе производится с учетом навыков
операторов, индивидуальных планов работы. Наличие в системе удобного
инструментария отчетов позволяет получать данные по производительности
работы каждого оператора и количеству отработанных им часов за любой
период.
Из всего комплекса задач, считаю целесообразным выделить совокупность
функций обработки заявок от клиентов. В дальнейшем в работе будет
22
исследоваться, и разрабатываться этот процесс, как один из основных задач
организации.
1.2.2 Определение места проектируемой задачи в комплексе задач
Процесс обработки заявок является одной из главных задач ООО
«МосОблЕИРЦ». Необходима качественная система обслуживания жителей в
сфере жилищно-коммунального хозяйства. В обязанности управлений по работе
с клиентами и обращениями входит консультирование пользователей по
телефону, регистрации заявок исходя из телефонных звонков и обработка
почтового ящика горячей линии, что в свою очередь включает: регистрацию
заявок, назначения на правильную группу и конкретного исполнителя,
согласование выполнения работ в нужном формате и с нужными отделами.
Рассмотрим основные понятия, свойственные рассматриваемой области:
Заявка – описание проблемы/неисправности, содержащее контактную
информацию заявителя в установленном формате.
Система обслуживания клиентов – совокупность взаимосвязанных процессов,
трудовых и информационных ресурсов, которые направлены на обеспечение
предоставления клиентам услуг надлежащего качества.
СУВК – Система управления взаимодействием с клиентами – комплекс
инструментов по работе с информацией, включающих в себя клиентскую базу, а
также ряд методик, позволяющих систематизировать данные и регламентировать
порядок работы с ними.
СЭД – Система электронного документооборота.
Фронт-офис – функциональный блок, осуществляющий непосредственный
контакт с клиентами в очной (клиентский офис) или заочной (Контактный
центр) форме.
Бэк-офис – подразделения Общества, на которые возложены задачи,
непосредственно не связанные с личным обслуживанием клиентов, включающее
23
в себя: рассмотрение и обработку обращений клиентов, поступающих через
фронт-офис.
Жалоба – просьба клиента о восстановлении или защите его нарушенных
прав или законных интересов, либо законных интересов других лиц.
Клиентский офис – центр очного обслуживания клиентов.
Обращение – Любое письменное или устное обращение клиента в Общество (
в т.ч. обращения, квалифицированные как жалоба, заявки на исполнение услуги
и пр.)
База Знаний – единая информационная база, содержащая инструкции и
рекомендации по выполнению заявок определённого типа.
Процесс формирования и выполнения заявки:
Для обработки запроса на регистрацию заявки на заключение договора
энергоснабжения, поступившего от Клиента – не абонента, необходимо
авторизоваться в Системе СУВК. При поступлении обращения на заключение
договора энергоснабжения от юридического или физического лица, сотрудники
подразделения обеспечивают регистрацию заявок на заключение договора
энергоснабжения в модуле «Работа с обращением» системы СУВК. В процессе
работы сотрудник вводит информацию о заявителе, технической и иной
документации к заявке, а также резервирует в СУВК номер документа в Системе
электронного документооборота компании (СЭД) для каждого из
регистрируемых документов.
После регистрации полученный в СУВК номер документа предается вместе с
бумажным носителем документоведу подразделения для дальнейшей загрузки
отсканированных копий представленных документов в СЭД в соответствии с
присвоенным номером.
Сервис обработки электронных писем на тестовой среде каждые 3 минуты
осуществляет проверку писем, поступивших на данный электронный адрес,
передавая письма со статусом «непрочитанное» в систему СУВК. Сообщение
сохраняется в базе данных системы СУВК со статусом «Принято», и становится
24
доступным в модуле «Email и факсы». В модуле так же присутствует проверка
адресата на наличие в «черном списке», письма не прошедшие проверку не
будут отображаться на основной странице модуля.
Для оформления обращения в сервисе «Личный кабинет» необходимо пройти
авторизацию и инициировать оформление и передачу сообщения из личного
кабинета.
В системе СУВК автоматически по оформленному сообщению из сервиса
«Личный кабинет Клиента» сформируется обращение с типом «Сообщение из
личного кабинета» и тематикой «Не определено». Сервис обработки
электронных писем системы СУВК сформирует письмо, которое будет
отправлено на почтовый адрес Naumen ContactCenter.

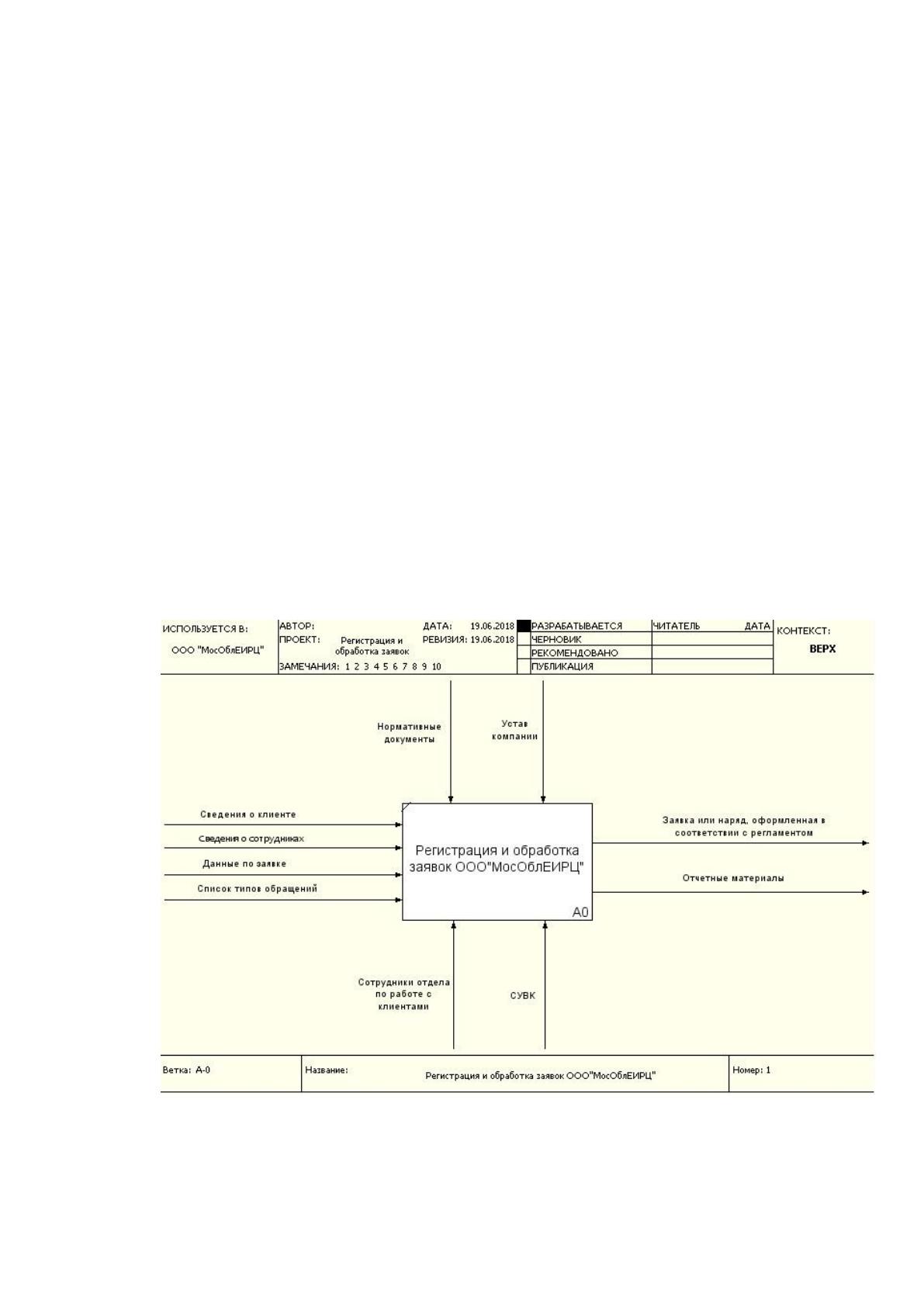

На рисунке 5 представлена контекстная диаграмма IDEF0-модель
регистрации и обработки заявок.
Рис. 5 Контекстная диаграмма процесса регистрации и обработки заявок
В данной модели наглядно видны все основные потоки информации и
объекты управления.
25
Входными данными для создания заявки являются:
Сведения о клиенте;
Сведения о сотрудниках, ответственных за обработку заявок;
Список типов обращений;
Данные по заявке.
Выходными данными в процессе являются:
Заявка или наряд, оформленная в соответствии с регламентом.
Отчетные материалы.

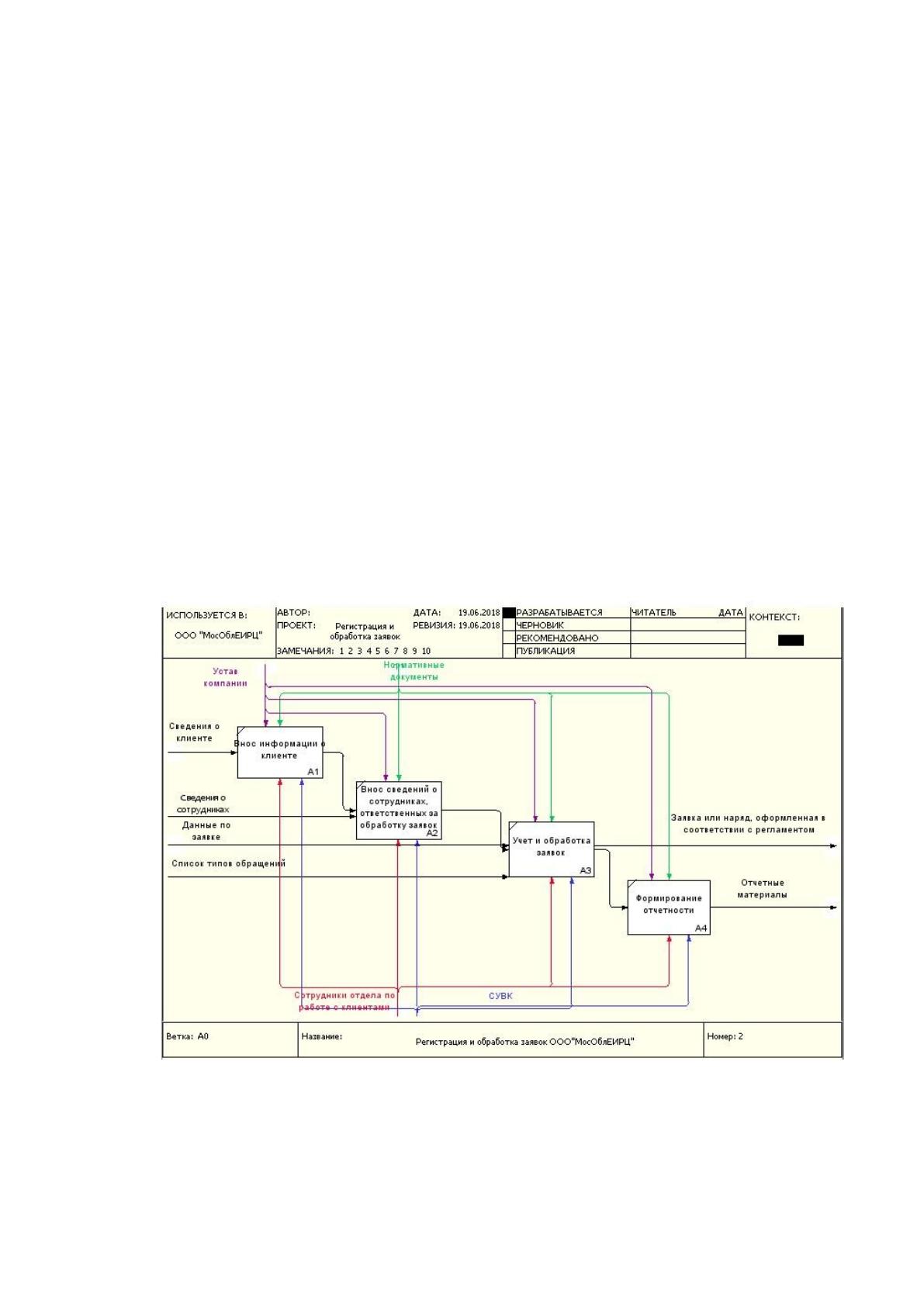

Для более детального рассмотрения на рисунке 6 приведена декомпозиция
контекстной диаграммы IDEF0.
Рис. 6 Декомпозиция контекстной диаграммы
Границы рассматриваемой задачи определяют то, как сейчас выполняется
регистрация заявки, ход её выполнения, отчёт о выполнении пользователю и то,
как планируется, чтобы это происходило. После автоматизации данной задачи
