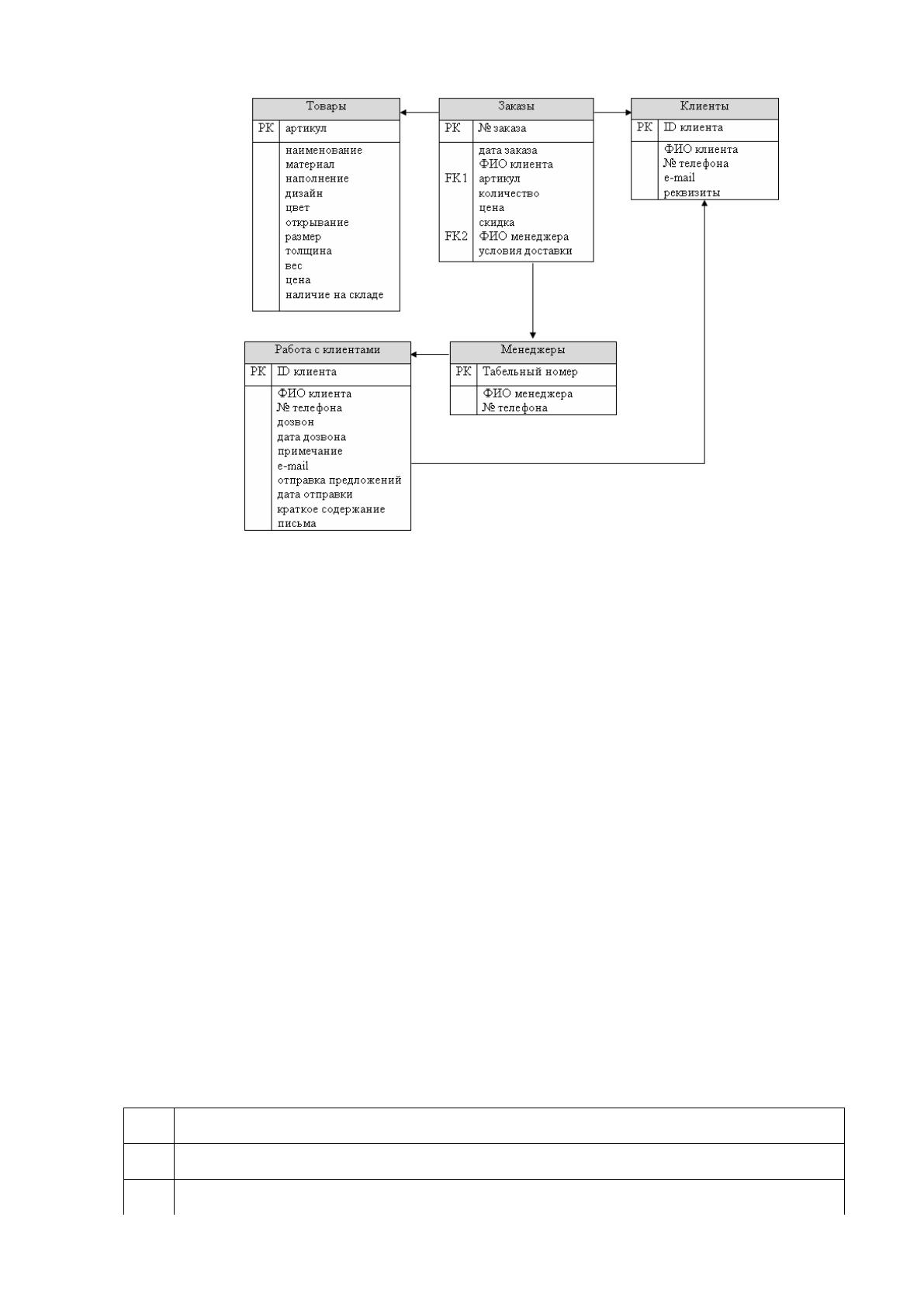

Рисунок 2.5 – Логическая схема базы данных
На этапе физического проектирования предусмотрено описание структу-
ры хранения данных и методов доступа, предназначенных для осуществления
наиболее эффективного доступа к информации. Поэтому физическое проектиро-
вание обязательно производится с учетом всех особенностей используемой
СУБД.
Между фазами физического и логического проектирования всегда имеется
определенная обратная связь, поскольку решения, принятые на этапе физическо-
го проектирования с целью повышения производительности разрабатываемой
системы, могут потребовать некоторого пересмотра логической модели данных.
Самым первым заданием на этапе физического проектирования БД явля-
ется преобразование отношений, связанных на основе логической модели дан-
ных, в такую форму, которая может быть реализована в среде целевой СУБД.
Первая часть этого процесса предусматривает проверку информации, собранной
на этапе логического моделирования. Вторая часть процесса заключается в ис-
пользовании этой информации для разработки проекта таблиц базы данных си-
стемы.

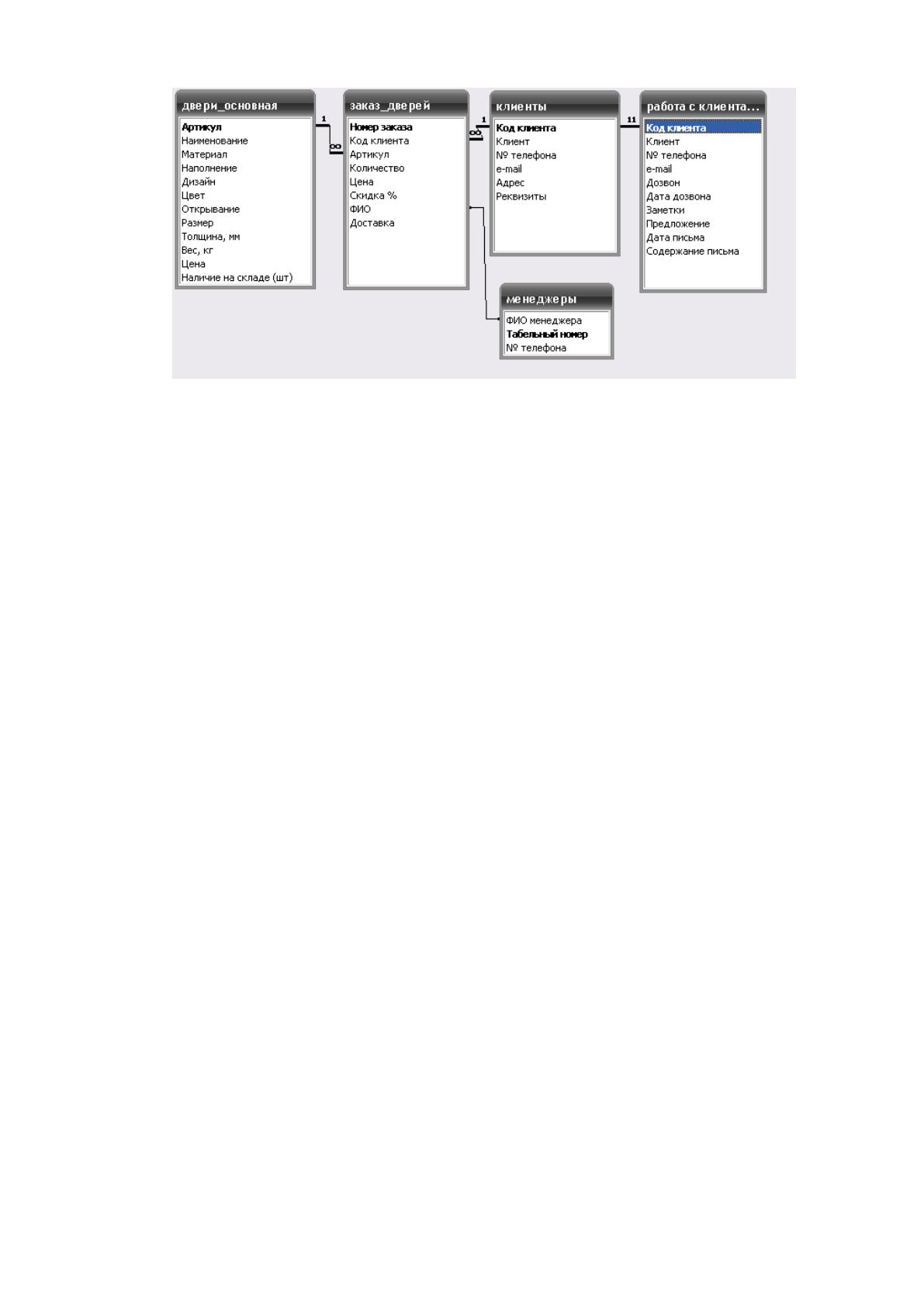

Связи между таблицами дают возможность совместно использовать дан-
ные из разных таблиц. Связь каждой пары таблиц обеспечивается одинаковыми
полями в них – ключом связи (внешним ключом). Ключом связи всегда является
уникальный ключ главной таблицы [13].
Ниже приведена структура таблиц, используемых в БД (таблица 2.6-2.8).
