Таблица 10
Описание таблиц базы данных
Наименование Хранимые данные
Вид услуги
Данные о
видах услуг
Услуга
Данные об
услугах
Владелец
Данные о
клиентах
, владельцах
магазинов, где
устанавливается оборудование
Исполнители
Данные об исполнителях
Комплектующие
Данные о
комплектующих
Заявка
Данные о
заявках
Выполнение заявки
Данные
о выполненных заявках
Характеристика каждой таблицы базы данных приведена ниже, в
таблицах 11–18.
Таблица Вид услуги содержит описание различных видов услуг
Таблица 11
Таблица Вид услуги
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код вида
Код вида
Число
20
Ключев
ое поле
Название
Название
Строка
20
Таблица Услуга содержит описание различных услуг
Таблица 12
Таблица Услуга
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код
услуги
Код услуги
Счетчик
Ключев
ое поле
Название
Название
Строка
20
Код вида
Код вида
Число
20
Таблица Владельцы содержит описание данных клиентов
Таблица 13
Таблица Владелец
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код
владельца
Код
владельца
Счетчик
Ключев
ое поле
ФИО
ФИО
Строка
20
Улица
Улица
Строка
20
Дом
Дом
Число
1
0
Телефон
Телефон
Строка
10
57
Таблица Сотрудники содержит данные работников предприятия
Таблица 14
Таблица Сотрудники
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код
исполнителя
Код
арендодателя
Счетчик
Ключев
ое поле
Название
ФИО
Строка
20
Адрес
Адрес
Строка
50
Телефон
Телефон
Строка
1
0
Таблица Комплектующие содержит описание комплектующих
Таблица 15
Таблица Комплектующие
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код
комплектующего
Код
комплектующего
Счетчик
Ключев
ое поле
Название
Название
Строка
20
Цена
Цена
Число
В теблице заявка описываются заявки
Таблица 16
Таблица Заявка
Наименован
ие поля
Идентифик
атор поля
Тип поля
Длина
поля
Прочее
Код заявки
Код заявки
Числовой
3
Описание
Описание
Строка
3
Дата выезда
Дата выезда
Дата
Дата приема
Дата приема
Дата
Код
владельца
Код
владельца
Числовой
В таблице Выполнение заявки Указывается дата выполнения установки
оборудования и комплектующие
58
Таблица 17
Таблица Выполнение заявки
Наименова
ние поля
Идентифика
тор поля
Тип поля Длина
поля
Прочее
Код
заявки
Код
заявки
Числовой
3
Код
услуги
Код
услуги
Числовой
3
Описание
проблемы
Описание
проблемы
Строка
255
Код
комплектующе
го
Код
комплектующег
о
Числовой
Код
сотрудника
Код
с
отрудника
Числовой
Код владельца
Код владельца
Числовой
Дата приема
Дата приема
Дата
Дата выезда
Дата выезда
Дата
Цена
установки
Цена установки
Числовой
2.3.3. Структурная схема пакета (дерево вызова программных
модулей)
Схема взаимосвязи программных модулей представляет собой
разделение общего процесса решения задачи на отдельные процедуры
преобразования информации, именуемой модулями. Дерево программных
модулей отражает логическую структуру программы с указанием типов
взаимодействия модулей:
Все программные модули связаны между собой и связаны с главным
модулем проекта. Взаимосвязь модулей конфигурации представлена на рисунке
11
59

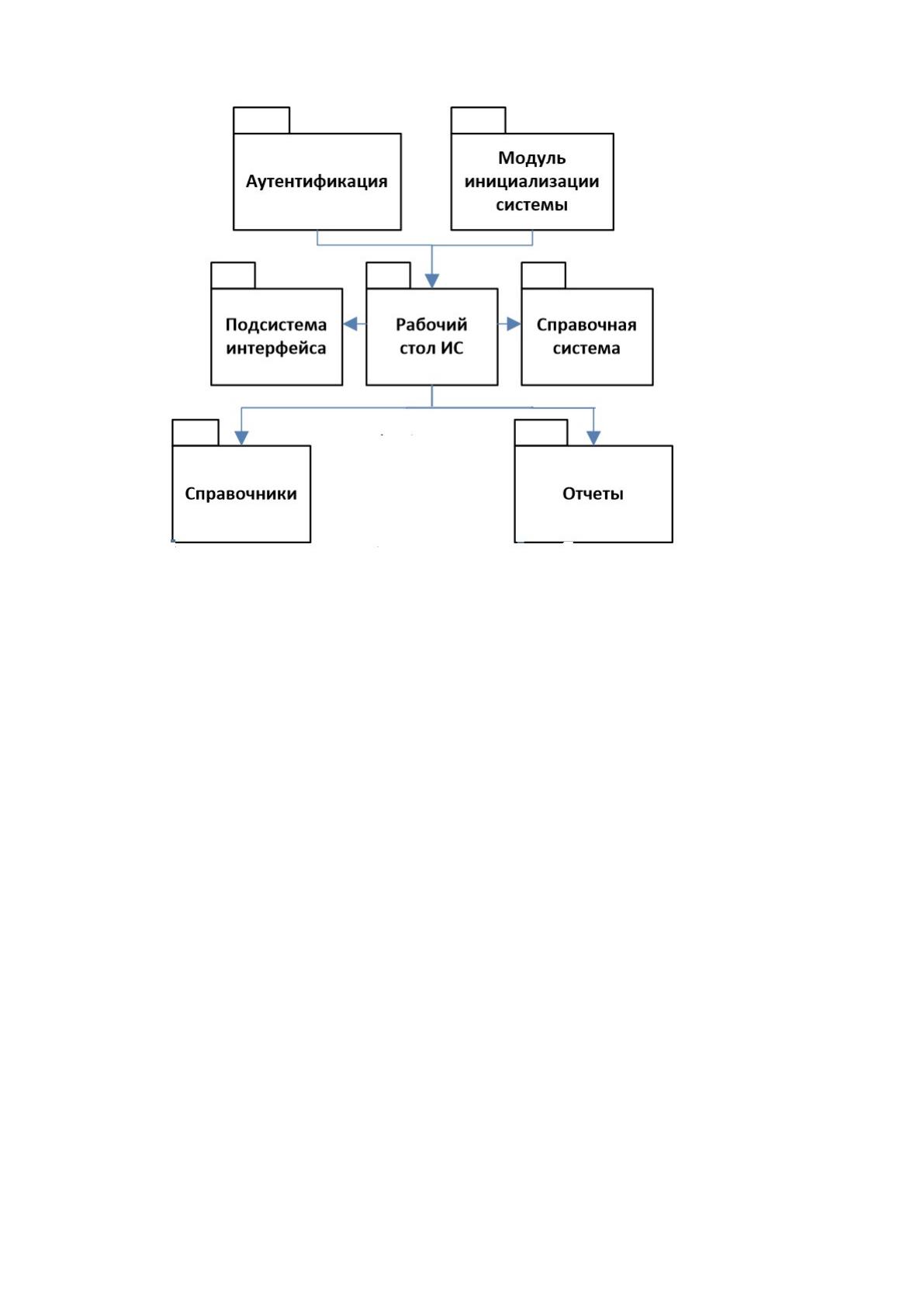

Рисунок 11. Связь модулей конфигурации
Перечислим модули, которые находятся в 1С 8.3
Модули платформы 1С Предприятия 8.3:
• Модуль управляемого приложения
• Модуль обычного приложения
• Модуль внешнего соединения
• Модулем сеанса
• Общие модули
• Модуль объекта
• Модуль формы
• Модуль менеджера объекта
• Модуль менеджера значений
• Модули наборов записей
Модули_1С
60
Таблица 18
Программные модули в 1 С Предприятие
Общие модули
Общие модули принадлежат всей конфигурации в
целом, но, в отличие от модуля приложения
(см.
ниже), их может быть несколько, например,
модули Расчет Налогов, Обработка Документов
.
Общие модули состоят только из процедур и
функций
Модуль приложения
Это модуль, который относится ко всей
конфигурации в целом и может быть только один.
Он
отвечает за пользовательскую сессию (сеанс)
работы с "1С:Предприятием 8"
Модуль внешнего
соединения
Служит для работы конфигурации через COM
-
соединение, может быть только один.
Модули объектов
Могут служить для отдельных объектов
конфигурации.
Модули
форм
Определяют поведение формы и действия,
выполняемые из нее, например, открытие других
форм
2.3.4. Описание программных модулей
Классификация модулей:
1. Серверные. Компилируются только на стороне сервера – модуль
объекта, модуль менеджера, модуль набора записей.
2. Клиентские. Компилируются только на клиенте, например модуль
управляемого приложения.
3. Комбинированные. Могут компилироваться и на сервере и на клиенте
– модуль формы и общие модули.
Место компиляции модулей:
1. Тонкий клиент (Предоставляет возможность использования веб-
браузера).
2. Сервер.
61
3. Толстый клиент.
Как видно модулей не так уж и мало, практически у каждого объекта
конфигурации есть модуль который имеет свое предназначение
В данной работе был разработан модуль для документа Выполнение
заявки. Создается процедура РасчетСтоимости. При открытии документа
выполняется процедура «ПриОткрытии».
Данная процедура задает начальные значения переменных документа
При выборе комплектующего в табличной части автоматически
выбирается из справочника его цена и выполняется процедура РасчетСтоимости.
- производится расчет стоимости каждого вида комплектующих по формуле
Стоимость=Цена*Количество, затем рассчитывается итоговая сумма с учетом
комплектующих. Схема модуля приведена на рис. 12

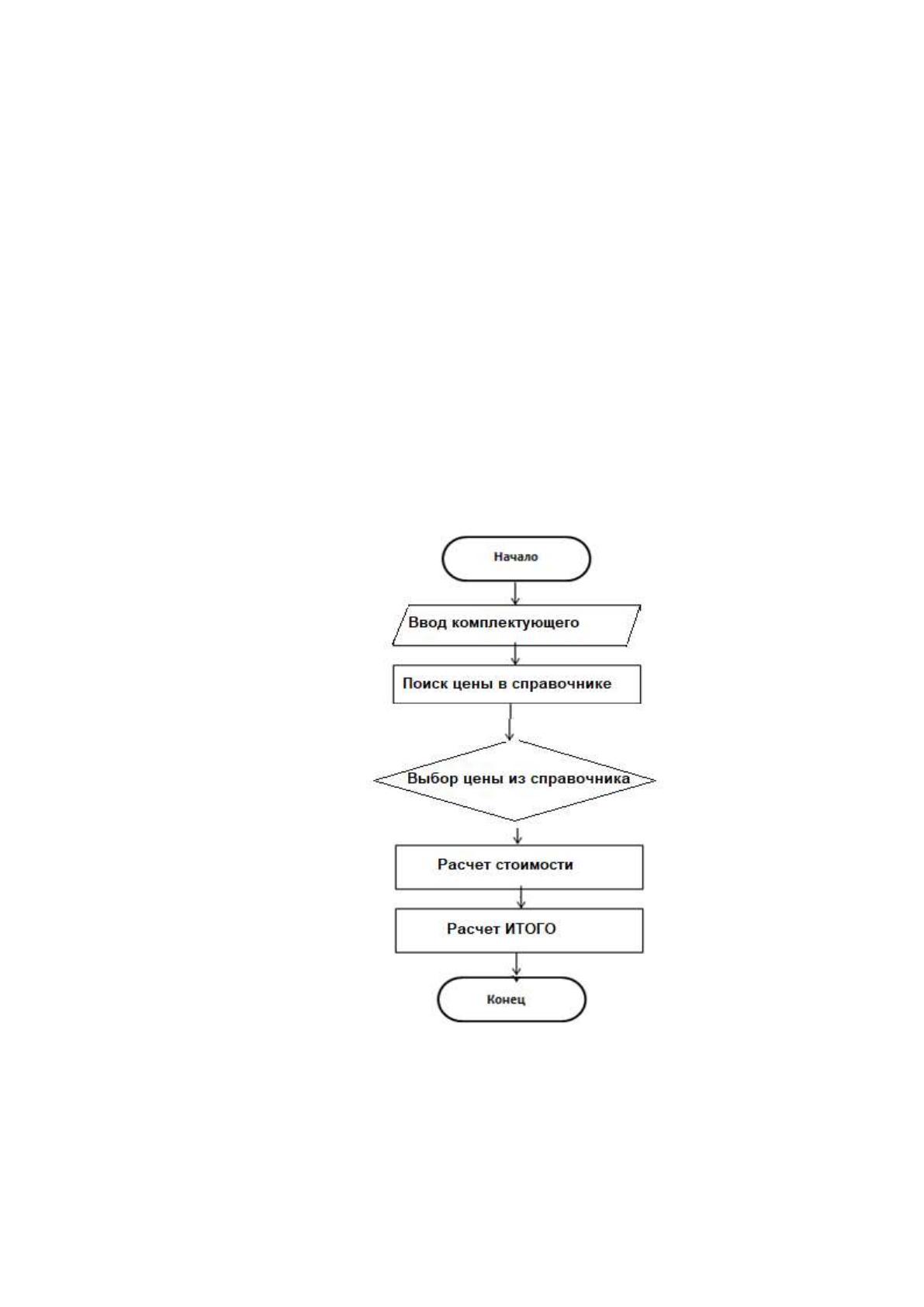

Рисунок 12. Алгоритм расчета стоимости комплектующих
62
2.4. Контрольный пример реализации проекта и его описание
Запускаем программу, выбираем конфигурацию, выбираем режим 1 С
Предприятие.

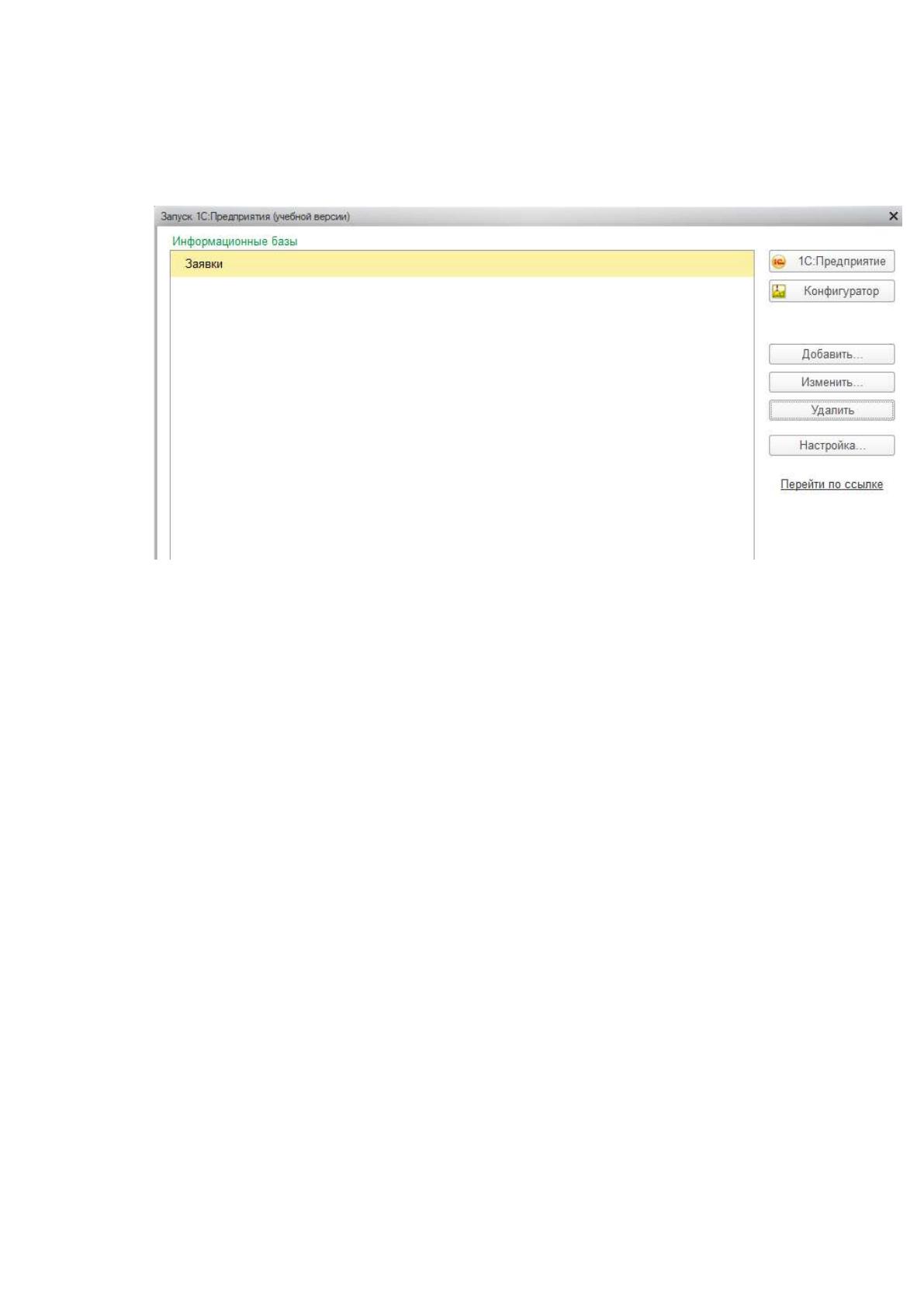

Рисунок 13. Запуск программы
После запуска программы необходимо заполнить справочники для этого
выбираем соответствующий пункт меню:
Основные объекты конфигурации 1С составляют саму сущность
конфигурации, именно из-за различия основных объектов Бухгалтерия 1С
отличается от конфигурации Управление торговлей 1С.
Основные объекты конфигурации 1С — для учета
Эти объекты конфигурации 1С являются средством ведения учета.
Документы 1С
Суть ведения учета представляет из себя ввод документов в базу данных.
Каждый документ значит, что в жизни компании что-то произошло. Документ
фиксирует это событие.
Например «Покупка товара», «Продажа товара» и т.п.
Справочники 1С
Совершенно ясно, что разные документы работают с одними и теми же
данными. Например товар «Лопата» сначала покупают, а потом продают. Товар
один и тот же.
63
Чтобы не вводить его несколько раз повторно – его один раз вводят в
справочник и потом используют значение справочника «Лопата». Значение
остается одно.
Справочники – это такие списки разных значений.
Создание справочников и таблиц
Для работы с постоянной и условно постоянной информацией с
некоторым множеством значений в системе используются справочники.
Разрабатываемая конфигурация учетной системы выполняет ряд
функций по сбору, обработке и отображению необходимой информации.
Основная или постоянная информация заносится в справочники, каждый из
которых представлен отдельной формой для удобства доступа к необходимой
информации.
Далее заносим данные в справочники. Для ввода нового значения
следует нажать кнопку Создать, после ввода элемента нажать кнопку записать и
закрыть.
Далее происходит занесение данных в справочники (рис. 14 – 18)
Заносится виды услуг
64

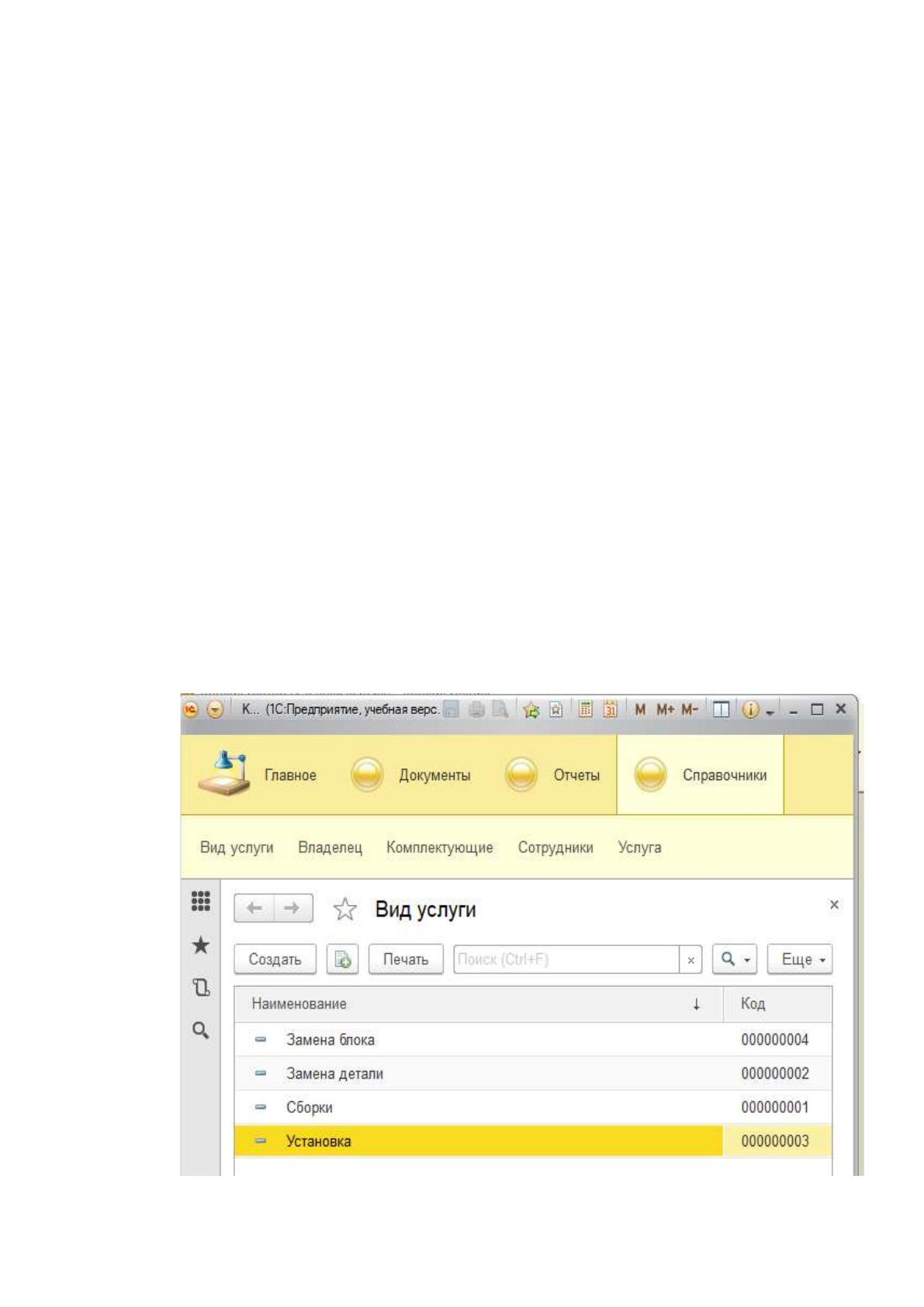

Рисунок 14. Заполнение справочника Вид услуги
Заполняется список услуг и их описание

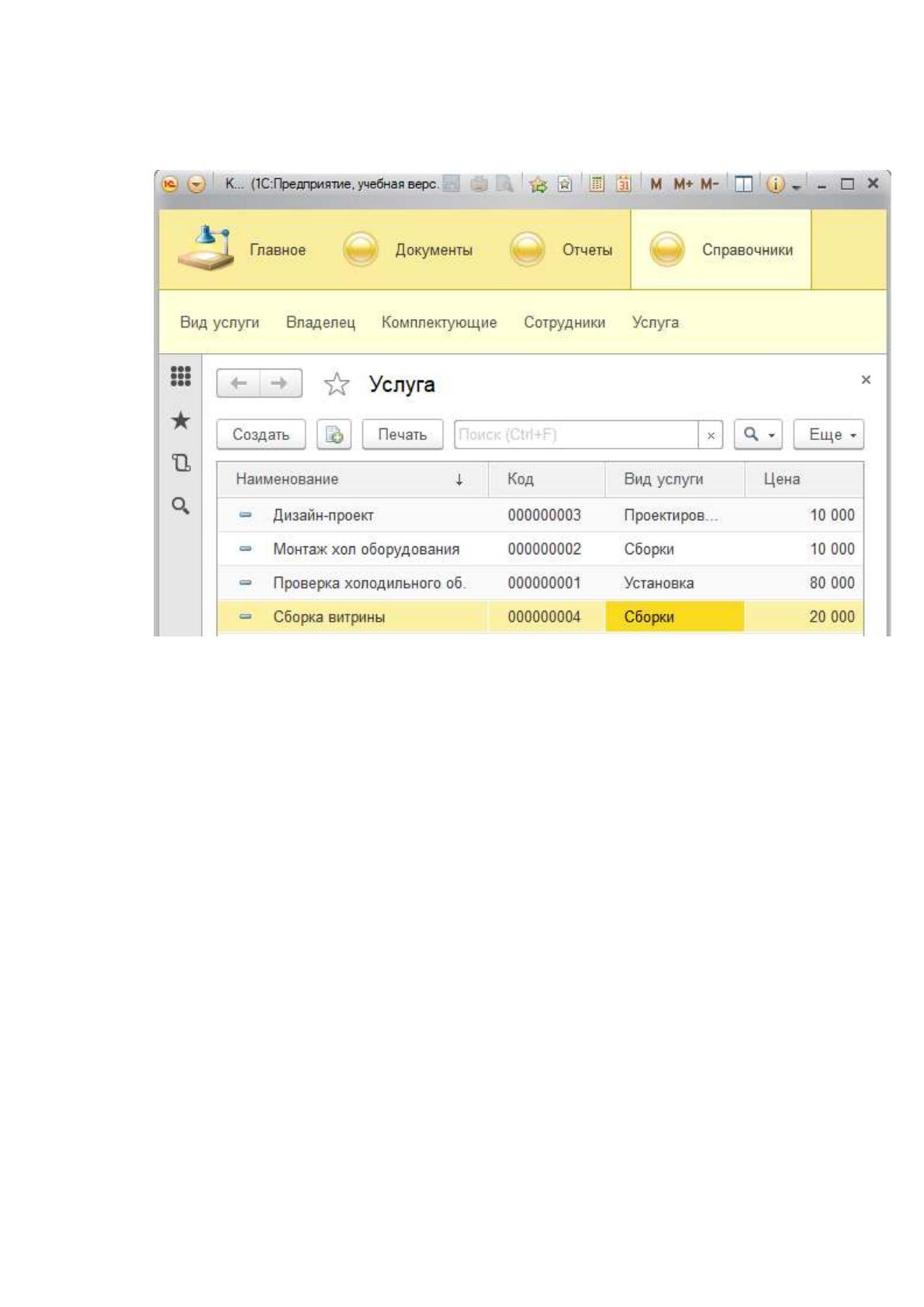

Рисунок 15. Заполнение справочника Услуга
В справочник сотрудники заносится список сотрудников предприятия
65

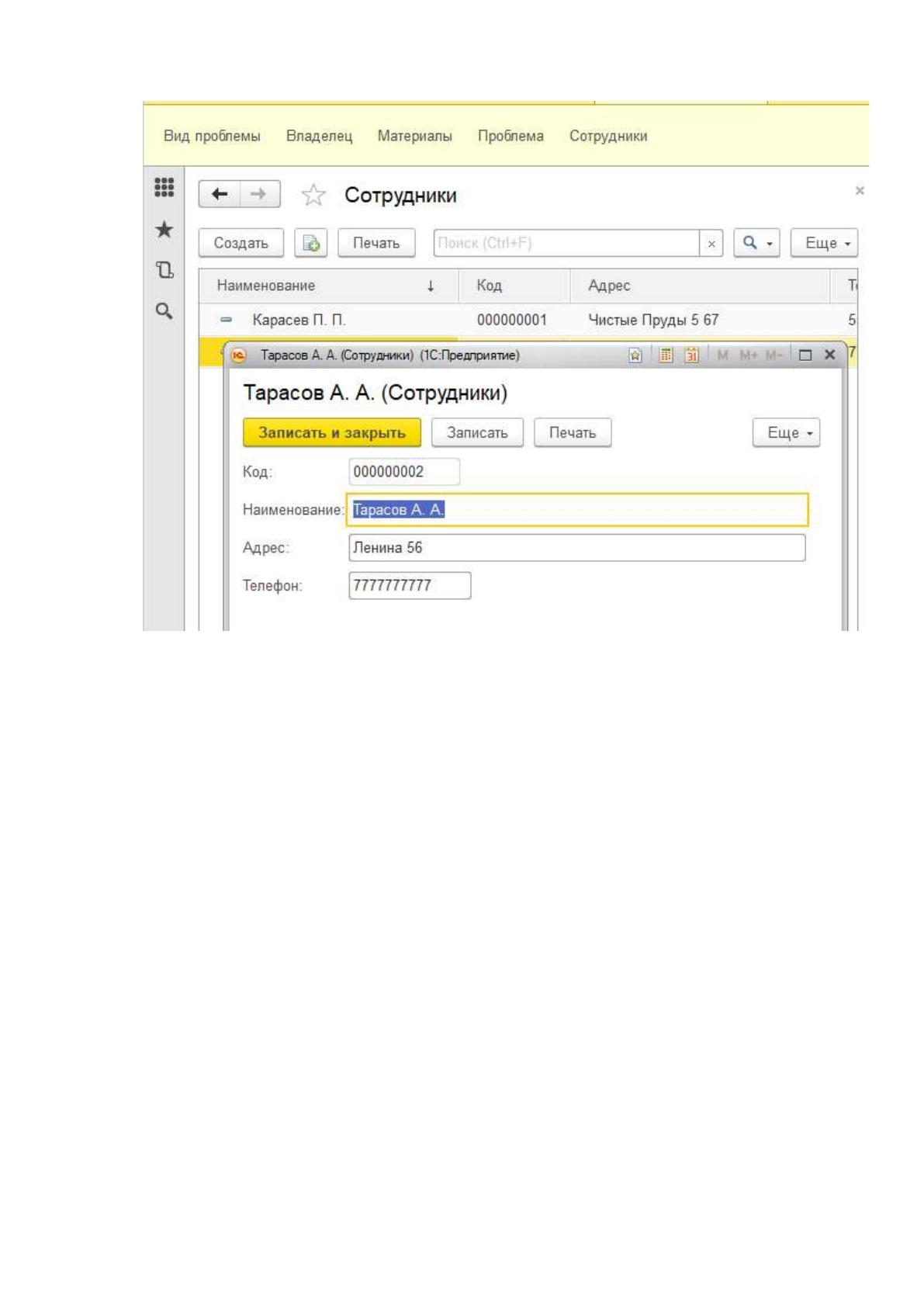

Рисунок 16. Заполнение справочника Сотрудники
В справочник Владелец заносится список клиентов
