Далее необходимо выбрать язык программирования, на котором будет
создаваться приложение для работы с базой данных.
Многие задачи могут быть эффективно решены с помощью любого
современного популярного языка программирования (Рисунок 12).

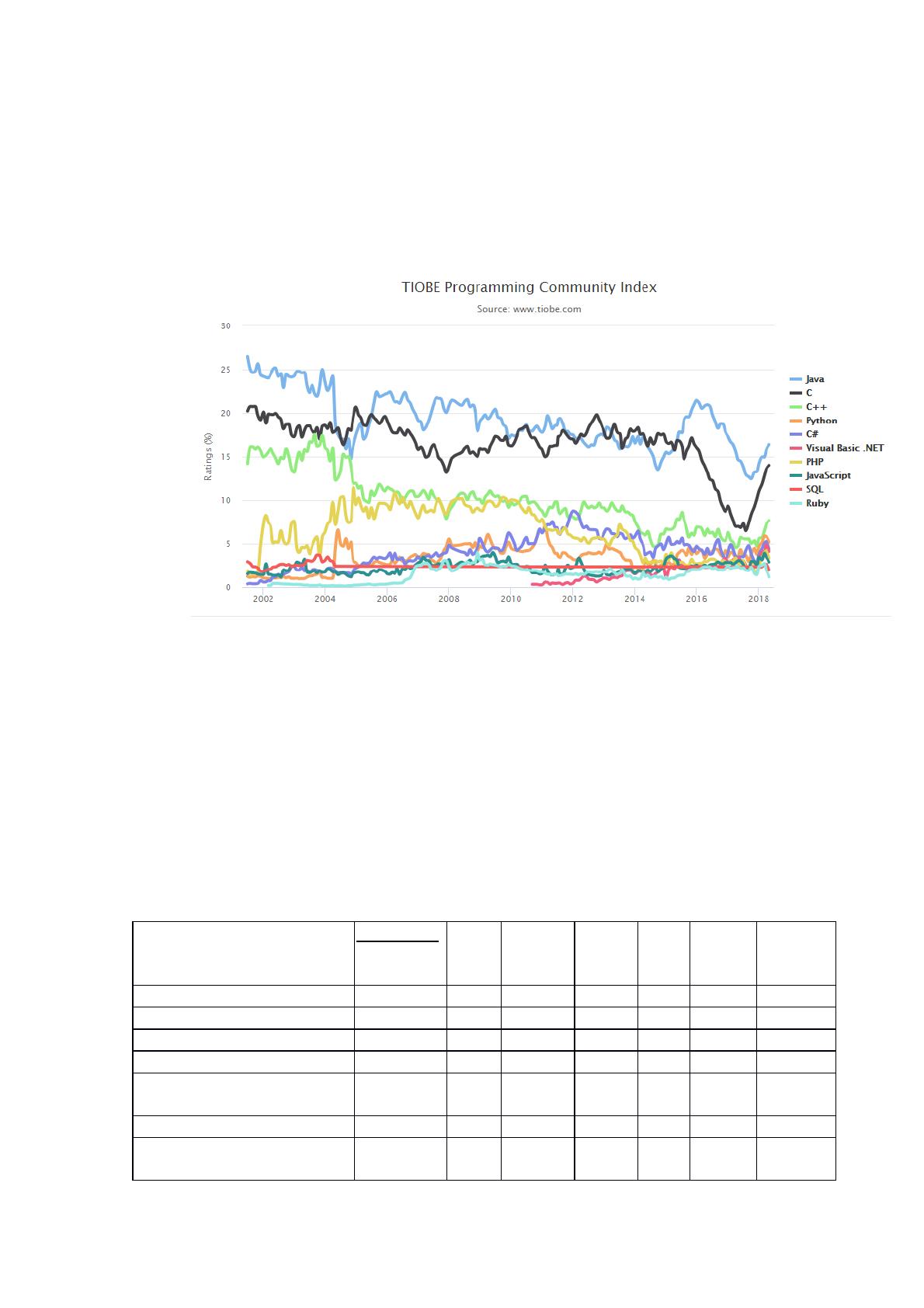

Рисунок 1.11. Языки веб-программирования
Сравнительная характеристика использования основных технологий
веб-разработки в различных компаниях показала, что наиболее
используемыми технологиями в веб-разработке являются PHP, PYTHON,
RUBY и ASP.NET (Таблица 1.10).
Таблица 1.10
Применение web-технологий в веб-разработки
Технология
Рено-Автоцентр веб-
разработки
ASP.NET PHP Python Ruby JSP HTML JAVA
SCRIPT
Сайт +- + +- +- +- + +
Портал +- + +- +- +- + +
аукцион +- + +- +- +- + +
экспертная система + + + + + - -
система
прогнозирования
+ + + + + - -
обучающая система + - -
информационная
система
+ + + + + + +
67
аналитическая система + + - -
Основным языком веб программирования становится PHP. Его
главными преимуществами считаются: понятный синтаксис, хорошее
быстродействие, работа с большинством хостингов. Также плюсом будет
то, что на PHP созданы многие используемые движки.
Само ИО любой подсистемы зачастую включает в себя некую
информационную модель работы персонала на фирме. Часто лучше всего
делить его на внемашинное и внутримашинное.
Любое ИО может состоять из системы кодирования и классификации;
методики разделённой документации, применяемой зачастую в ИО;
информационную базу в качестве совокупности имеющихся массивов
данных.
Внутримашинное ИО часто представляет данные на машинных
носителях в упорядоченном виде БД и связей между ними. Часто подобный
вид ИО реализует среду, которая отражает выполнение сотрудниками
возложенных на них обязанностей. Зачастую подобная область описывается
набором объектов, их свойствами и взаимного обмена. И для любого
объекта эти взаимосвязи и свойства определены отдельно.
Потоками данных внешнемашинного ИО часто называют регулярное
движение документов от исполнителя к получателю и обратно.
Классификаторы применимы для описания данных, могу обосновать
единство кодирования и классификации и нужны для безошибочной
машинной обработки и выдачи данных в удобной форме для решения
потребительски проблем
В описанной задаче использовались 2 общероссийских
классификатора:
ОКУД – общий классификатор управленческих документов;
ОКОПФ – общий параметр организационно-правовых форм.
68
В процессе реализации системы может применятся реляционная
модель БД. Такая модель основана на отдельной предметной области
совокупности отношений, изменяющихся во времени. В процессе создания
программы данная совокупность помогает получить данные по объектам
предметной области, а также помогает создать модель связи между ними.
Сами же данные помещаются в таблицы. Для простоты поиска и
определения любая таблица имеет свой уникальный код.
Обычно к ИО предъявляют ряд требований, а именно:
ИО должно быть полноценным и адекватным для поддержки
всех описываемых функций;
При кодировке данных важно применять подтвержденные ID;
В процессе кодировки входной или выходной информации,
применяемой на высшем уровне управления, важно использовать лишь
классификаторы данного уровня;
ИО обязано быть на 100% совместимо с создаваемой системой;
Все формы документов должны сочетаться с корпоративными
стандартами и определенной системы документации;
Структура визуальных форм и всех документов должна
полностью соответствовать описанию каждого рабочего места сотрудника;
Применяемые сокращения, графики и сообщения должны быть
приняты в обществе и рассматриваемой предметной области, а также
утверждены с заказчиком.
В ИС важно предусмотреть механизмы проверки входной и выходной
информации, обновления данных в массивах данных, отслеживания
целостности БД, защиты НСД.
В описанном случае к ИО также относятся входные и выходные
документы, классификаторы, а также список экранных форм, которые
нужны для поддержки диалога пользователя и системы.
69
В процессе проектирования структуры экранных форм для ввода
данных первичных документов с текущей информацией логично применять
комбинированную форму, максимально похожую на ту, которая
использовалась для создания самого документа. Расположение полей
должно идти в той последовательности, которая полностью удовлетворяет
логической структуре документа и файлов с текущей информацией,
уменьшающей трудоемкость операции загрузки данных в базу.
При разработке экранных форм для документов с фиксированными
данными следует помнить, что эти макеты применяются для ввода и
обновления записей ИБ, поэтому в процессе их проектирования лучше всего
использовать анкетную форму расположения реквизитов, подходящую для
реализации этих операций.
В процессе выбора экранных форм используется принцип
минимальной трудоемкости и стоимости ввода данных в ЭВМ, лучшей
степени читабельности итоговых данных, выводимых на экран, и
повышенной надежности и правильности выполнения этих операций.
1.4.3. Обоснование проектных решений по техническому
обеспечению
Техническое обеспечение - комплекс технических средств,
предназначенных для работы информационной системы, а также
соответствующая документация на эти средства и технологические
процессы
Комплекс технических средств составляют:
компьютеры любых моделей;
устройства сбора, накопления, обработки, передачи и вывода
информации;
устройства передачи данных и линий связи;
70
оргтехника и устройства автоматического съема информации;
эксплуатационные материалы и др.
Для проектируемой ИС необходимо следующее аппаратное
обеспечение:
сетевое оборудование;
сервер БД;
принтеры для печати документов.
Подбор коммутационного оборудования начинаем с коммутатора.
Все выбранные концентраторы для рассматриваемой технологии Fast
Ethernet должны иметь следующие параметры и обладать представленными
ниже характеристиками.
Устройства должны:
• Работать от сети переменного тока через внешний адаптер-
выпрямитель,
• Поддерживать 100Мбит/с модульные гнезда (RJ-45), в качестве
основных портов;
• Иметь дополнительные разъемы BNC для будущей
возможности объединения концентраторов;
• Принадлежать 2 классу;
• Поддерживать полный дуплекс;
• Автоматически отключаться, если на портах имеются
постоянные ошибки;
• Отвечать по нормативам безопасности следующим
стандартамIEEE 802,3; ISO 8802/3 и UL1950, EN 60950 и т.д.;
• Быть удобными и простыми в процессе установке и
использовании.
А также иметь:
71
• Логичное определение неисправностей (наличие на передней
панели светодиодных индикаторов состояния соединения, портов,
коллизий, уровня загрузки);
• Компактное и удобное исполнение;
• Бесплатную линию консультации и расширенную гарантию на
срок службы.
Вышеприведённым параметрам соответствуют такие коммутаторы,
как HP, Asus и D-link, отражённые таблице 1.11. Изучим их характеристики
и цену.
Таблица 1.11
Сравнение коммутаторов
Модель D-link
DES-1016A
HP 3800-
24SFP-2SFP+
ASUS FX-
D1162
Средняя цена 1 043
руб.
5 863 руб.
1 340
руб.
Количество
портов
коммутатора
16
16 16
Базовая
скорость передачи
данных
10/100
Мбит/сек
10/100/1000
Мбит/сек
10/100
Мбит/сек
Возможность
установки в стойку
ДА — —
Внутренняя
пропускная
способность
(Гбит/сек)
3.2 32 3.2
Размер
таблицы MAC
адресов
8192 4096 4096
Поддержка
Jumbo Frame
— ДА —
Поддержка
IEEE 802.1p
(Priority tags)
— ДА ДА
Ширина (мм) 280 160 185
Высота (мм) 44 40 45
Глубина (мм) 126 208 124
Вес (кг) 0.86 0.772
72
В данном проекте предполагается использовать коммутатор 3800-
24SFP- 2SFP+ (см. рис 2.2) в качестве устройств модуля ядра и общей ЛВС
(таблица 1.11).

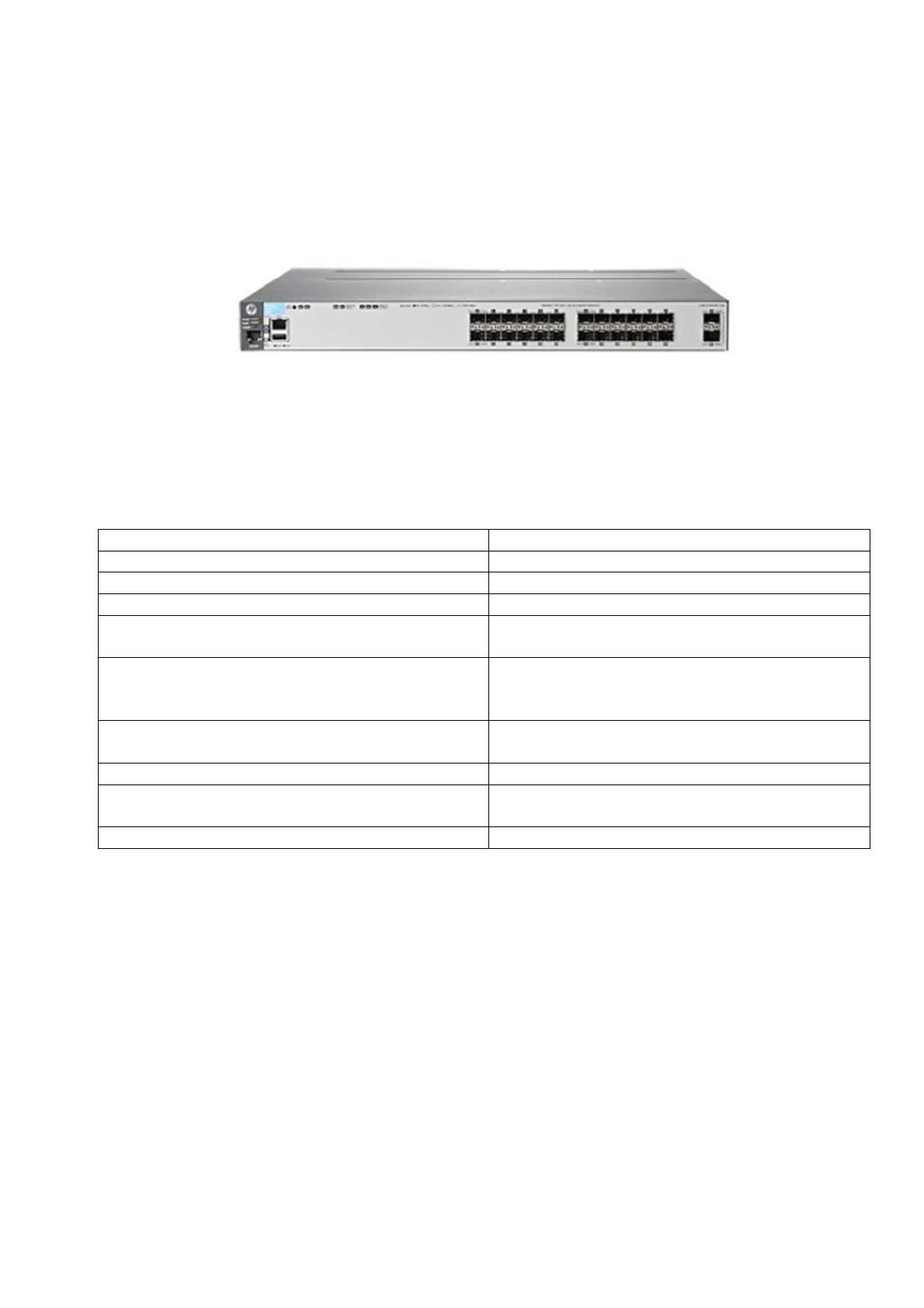

Рисунок 1.12. Коммутатор HP 3800-24SFP-2SFP+
Таблица 1.12.
Основные поддерживаемые протоколы второго уровня
модели OSI коммутаторами HP 3800
Параметр Значение
Поддержка реализаций Spanning Tree STP, RSTP, MST
Поддержка протокола IGMP snooping Есть
Поддержка протокола RADIUS/TACACS+ Есть
Поддержка аутентификации по стандарту
IEEE 802.1x
Есть
Механизмы QoS Layer 4 prioritization, Class of Service (CoS),
Port- based rate limiting, Classifier-based
rate limiting
Поддержка механизма зеркалирования
портов
Remote intelligent mirroring
Поддержка стекирования Есть
Поддержка технологии Cross-stack LAG
(Link Aggregation)
Есть
Поддержка протокола Q-in-Q Есть
Коммутаторы HP серии 2530 - это управляемые устройства с
фиксированной конфигурацией. Коммутаторы данной серии могут
применяться в качестве высокопроизводительных устройств доступа[10]. В
рамках проекта предполагается использовать коммутатор HP 2530-24-PoE+
данной серии (рисунок 1.13).
73

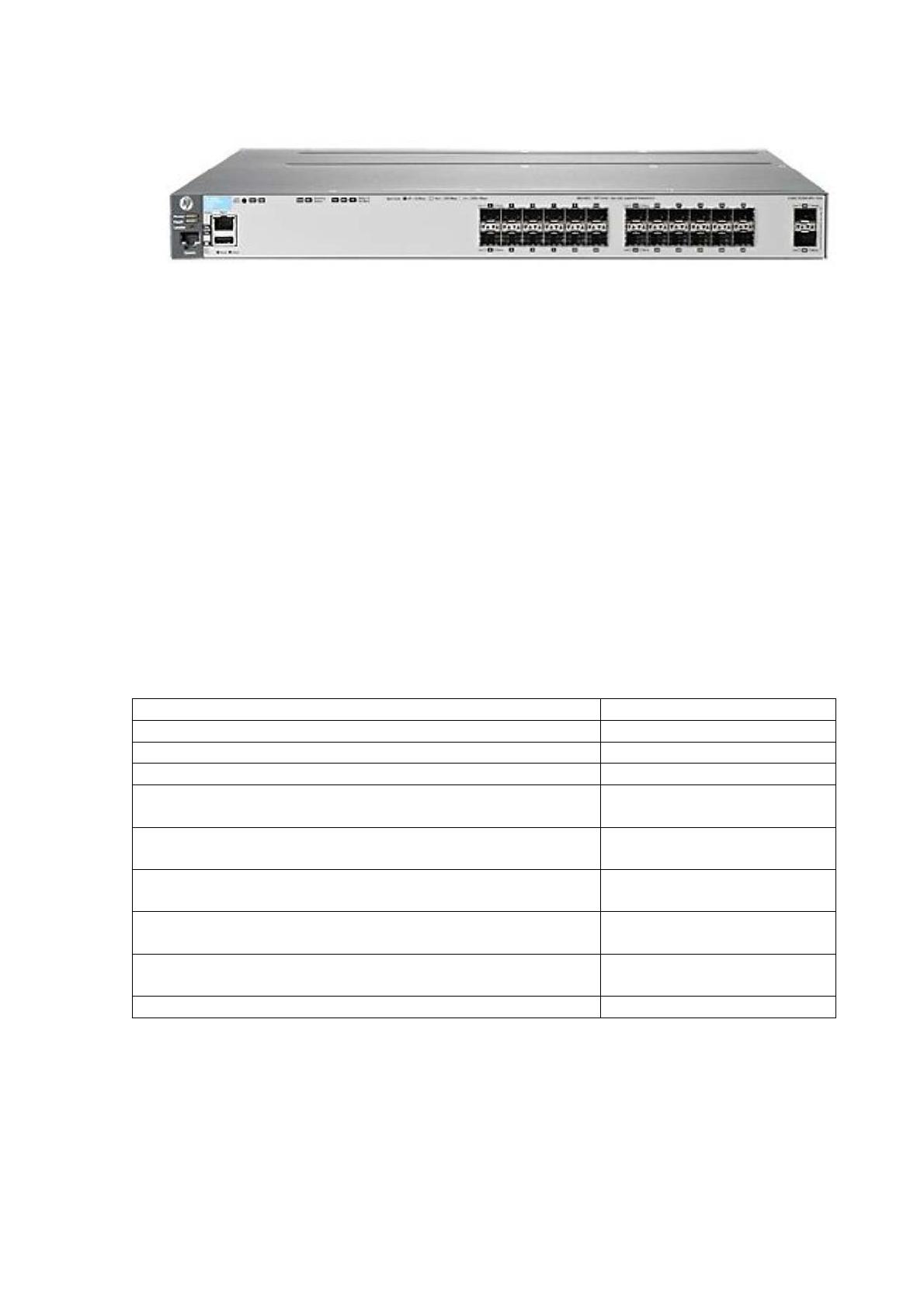

Рисунок 1.13. Коммутатор HP 2530-24-PoE
Коммутаторы HP серии 2510 - это управляемые устройства с
фиксированной конфигурацией. Коммутаторы данной серии могут
применяться в качестве высокопроизводительных устройств доступа в сетях
где необходимо подключение клиентских устройств с гигабитной
скоростью . В рамках проекта предполагается использовать коммутаторы
HP 2510-24G и 2510-48G данной серии (Рисунок 1.14).
Таблица 1.13
Основные поддерживаемые протоколы второго уровня
модели OSI коммутаторами HP серии 2510G
Параметр Значение
Поддержка реализаций Spanning Tree STP, RSTP, MST
Поддержка протокола GVRP Есть
Поддержка протокола IGMP snooping Есть
Поддержка аутентификации по стандарту
IEEE 802.1x
Есть
Механизмы QoS Traffic prioritization
(IEEE 802.1p
Поддержка протокола управления Simple
Network Management Protocol (SNMP)
Есть
Поддержка аутентификации по стандарту
IEEE 802.1x
Есть
Поддержка протоколов AAA (Authentication,
Authorization, Accounting)
TACACS+
RADIUS
Поддержка технологии LAG (Link Aggregation) Есть
74
Таблица 1.14.
Технические характеристики коммутаторов HP серии 2510
Параметр Значение
Пропускная способность
коммутационной матрицы*
48Гбит/с (96 Гбит/с для
2510-48G)
Память типа “Flash” 16 МБайт
Оперативная память типа “DRAM” 64 МБайт
Максимальное количество Unicast
MAC адресов
8000
Рассмотрим таблицу 1.15 в которой приведены характеристики и
параметры маршрутизаторов [2].
Таблица 1.15.
Параметры маршрутизаторов
NETGEAR
FVS318
Cisco
2911R/K9
D-link
DSA-3110
Средняя цена 4 371
руб.
17 649
руб.
8 154 руб.
Количество
портов коммутатора
8 7 7
DHCP-сервер ДА ДА —
Межсетевой
экран (Firewall)
ДА ДА —
SPI ДА — —
WAN-порт Ethernet
10/100
Мбит/сек
Ethernet
10/100
Мбит/сек
Количество
WAN-портов
2
Число
поддерживаемых
VPN-туннелей
8 300 50
Объем
оперативной памяти
(Мб)
16 64
Объем флэш-
памяти (Мб)
1
Консольный
порт
— ДА ДА
Web-интерфейс ДА — ДА
Поддержка
Telnet
— ДА ДА
Поддержка
SNMP
— ДА —
Поддержка
IGMP v1
— ДА —
75
Поддержка
IGMP v2
— ДА —
Поддержка
IGMP v3
— ДА —
Статическая
маршрутизация
ДА — ДА
Автоматическое
определение
MDI/MDIX
ДА —
Поддержка
IEEE 802.1p (Priority
tags)
— ДА —
Поддержка
IEEE 802.1q (VLAN)
— ДА —
Ширина (мм) 253 280 239
Высота (мм) 35 44 30
Глубина (мм) 181 214 156
Вес (кг) 0.935 1.2
Дополнительная
информация
встроенный
аппаратный
сигнатурный
антивирус
Концентратор
доступа по VPN. 4
независимо
конфигурируемых
интерфейса.
Из рассмотренных выше маршрутизаторов при почти равных ценах
Cisco 2911R/K9 намного функциональнее других, поэтому остановим свой
выбор на Cisco 2911R/K9.

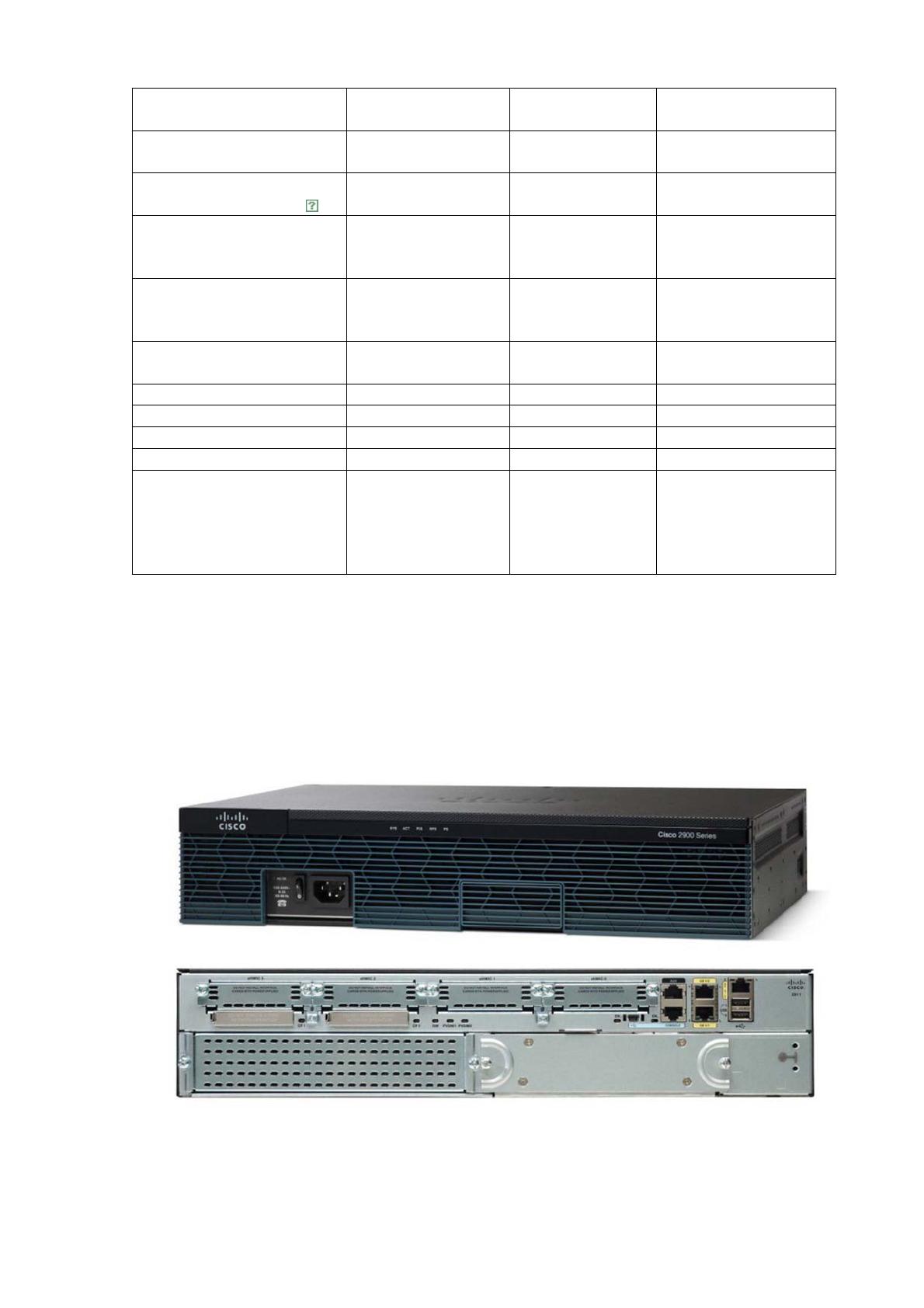

Рисунок 1.14. Маршрутизатор Cisco 2911R/K9
