обслуживание и ремонт оборудования и систем. Он несет полную ответственность
за принимаемые технические решения, связанные с эксплуатацией станции.
Заместитель Главного инженера по эксплуатации осуществляет техническое
руководство оперативно-эксплуатационными службами основных подразделений
АЭС, участвующих в ведении технологических процессов эксплуатации АЭС.
Заместитель Главного инженера по ремонту осуществляет техническое
руководство ремонтными службами основных подразделений АЭС, участвующих в
техническом обслуживании и ремонте оборудования АЭС.
Заместитель Главного инженера по физике реактора и надежности
осуществляет техническое руководство службами АЭС, обеспечивающими
ядерную безопасность и надежность эксплуатации реактора и его систем.
Директор по развитию и реконструкции осуществляет техническое
руководство службами АЭС, обеспечивающими разработку и контроль за
внедрением мероприятий по реконструкции и модернизации оборудования и
систем АЭС.
Директор по безопасности осуществляет техническое руководство службами
АЭС, обеспечивающими радиационную и пожарную безопасность эксплуатации
станции.
Численность пенсионеров - 262 работника, что составляет – 4,6 % от общего
числа работников Ленинградская АЭС. Учитывая данную ситуацию, большое
внимание уделяется работе с молодыми специалистами. За 2015 года в штат
Ленинградская АЭС было принято 76 молодых специалистов. По состоянию на
31.12.2015 года в Ленинградская АЭС работает 567 работников в возрасте до 30 лет
включительно.
Организационную структура организации может быть представлена
следующими элементами:
1. Генеральный директор.
2. Заместитель Главного инженера по эксплуатации
3. Заместитель Главного инженера по ремонту
4. Заместитель Главного инженера по физике реактора
5. Директор по развитию и реконструкции
6. Директор по безопасности
18
7. Директор по экономике и финансам.
8. Директор по финансовому мониторингу.
9. Помощник генерального директора.
10. Секретариат .
11. Отдел кадров.
12. Коммерческий департамент.
13. Дирекция по развитию.
14. Департамент по развитию.
15. Отдел общественных связей.
16. Департамент информационных технологий.
17. Департамент безопасности.
18. Департамент бухгалтерского учета.
19. Финансовый департамент.
20. Департамент по инвестициям и финансам.
21. Юридический департамент.
22. Дирекция по производству
23. Департамент по науке и исследованиям
Все руководящие и стратегические решения принимает генеральный
директор организации. Глобальные решения принимаются на уровне директора с
учетом возможностей и перспектив развития организации.
Передача информации происходит в прямом направлении (передача
управленческих решений): директор – заместители – начальники отделов –
руководители проектных групп – работники подразделений; так и в обратном
(контроль исполнения): работники – начальники отделов – директор [33].
Таким образом, каждый работник организации имеет должностную
инструкцию.
Организационная структура представлена на рисунке 1.3.
19
Генеральный
директор
Директор по
развитию
Дирекция по
управлению
активам
Департамент
Информационных
технологий
Финансововый
департамент
Департамент
бухгалтерского
учета
Департамент по
инвестициям и
финансам
Заместитель
Главного
инженера по
эксплуатации
Заместитель
Главного
инженера по
физике реактора
НИОКР
Отдел кадров
Системный
администратор
Программист
Юридический
департамент
Директор по
экономике и
финансам
Коммерческий
департамент
Руководитель
Заместитель
руководителя по
аналитическим
расчетам
Заместитель
руководителя
Руководитель
экономического
направления
Экономист
Специалист по
охране труда
Главный инженер
Директор по
управлению
Заместитель
Главного
инженера по
ремонту
Дирекция по
безопасности
Рис. 1.3 Организационная структура Ленинградская АЭС
19
20
Основными задачами отдела «Информационных технологий» являются:
развитие и внедрение новых информационных технологий, системных
программных средств и сопутствующего программного обеспечения;
организация обмена информацией;
обеспечение информационной безопасности;
повышение профессионального уровня специалистов отрасли по вопросам
практического применения новых информационных технологий и
сопутствующего программного обеспечения.
Основными функциями отдела «Информационных технологий» являются:
изучение инновационных, в том числе, новых информационных,
технологий и последующее внедрение;
согласование технических заданий на разработку и внедрения нового
программного обеспечения в отрасли на предмет обеспечения сетевого и
системного взаимодействия;
настройка, администрирование, и модернизация программного
обеспечения компьютерных сетей;
администрирование АТС;
поддержка Internet-технологий в отрасли, обеспечение доступа к Internet-
услугам;
сопровождение системного, сетевого и сопутствующего программного
обеспечения;
консультации по вопросам системного программного обеспечения;
оказание консультационной и технической помощи сотрудникам
предприятия по вопросам эксплуатации программного обеспечения
общего и специального назначения;
организация своевременного рассмотрения и исполнения заявок на
выполнение работ связанных с функционированием программного и
аппаратного обеспечения [6, 7, 15].
На предприятии используются современные технические и программные
средства, которые позволяют автоматизировать деятельность предприятия.
Для учета всех материальных ценностей и движения товаров, а также
контроль их реализации используется система 1С: Предприятие [1, 17].
21
1.1.3. Программная и техническая архитектура ИС предприятия
Программно-техническое обеспечение состоит из следующих основных
устройств:
Маршрутизатор Cisco 2901-SEC/K9 – это многофункциональное сетевое
устройство последнего поколения, средство надежного и быстрого
подключения к сети интернет. Построенный на базе инновационных технологий
ОС Cisco IOS, маршрутизатор не только обеспечивает обширнейший
функционал и поддержку всех необходимых протоколов, но и дополнительные
возможности безопасности [10].
Данный маршрутизатор имеет основную задачу – построение топологии
сети и пересылка пакетных данных, между участками этой сети. По сравнению с
сетевым мостом или свитчем, маршрутизатор является более высоким уровнем
сетевого оборудования.
Коммутаторы 3Com 4500 – это управляемые коммутаторы
корпоративного класса для рабочих групп, обеспечивающие коммутацию в сетях
10/100 Мбит/с с использованием интерфейсов восходящей связи. Предназначены
для небольших и средних предприятий и крупных организаций с разветвленной
сетью офисов и региональных филиалов [29].
Для организации доступа к сети интернет имеется специальный прокси-
сервер, через него производится связь с каналом связи. Канал связи представляет
собой кабель витой пары провайдера.
В Ленинградская АЭС, идет огромный поток бумажной документации, и
наличии принтеров для ведения различных рабочих процессов просто
необходимо.
Основные устройства печати: принтер Kyocera FS-C5100DN KX, принтер
Samsung ML-1710 Series, принтер Kyocera FS-112OD KX. Все принтеры
представляют собой достаточно мощные средства печати, имеющие большой
ресурс печати и скорости печати [17].
Как и во многих фирмах, имеющие собственные локальные и
корпоративные сети, в Ленинградская АЭС используется технология серверов.
22
Сервер – компьютер, выделенный и специализированный для выполнения
определенных сервисных функций. Основные характеристики сервера HP
ProLiant DL360e Gen8 описаны в таблице 1.2.
Таблица 1.2
Основные характеристики сервера HP ProLiant DL360e Gen8
Наименование характеристики
Значение характеристики
Количество процессоров
2 или 1
Количество ядер процессора
8 или 6 или 4
Слоты для памяти
12 слота DIMM
Тип памяти
DDR3 RDIMM, LRDIMM или UDIMM
Слоты расширения
1 слот PCIe Gen3 для карт с полной и
половинной высотой профиля и 1 слот
PCIe Gen2 для карт с низким профилем
Сетевой контроллер
(1) 4-портовый адаптер 1 Гб 366i
Ethernet
Описание накопителя
(8) SFF SAS/SATA/SSD или; (4) LFF
SAS/SATA/SSD
Контроллер хранилища
(1) Smart Array B320i; (1) RAID-
контроллер Smart Array B120i SATA
Форм-фактор
1U
Управление инфраструктурой
Механизм управления iLO, Insight
Control
Максимальный объем памяти
384 ГБ
Рабочая станция как место работы специалистов представляет собой
полноценный компьютер. Основные характеристики рабочей станции
представлены в таблице 1.3.
Таблица 1.3
Основные характеристики рабочей станции
Наименование характеристики
Значение характеристики
Операционная система
Microsoft Windows 7 Ultimate
Процессор
x86 Family 15 Model 47 Stepping 2
AuthenticAMD ~1808 МГц
RAM
2.00 ГБ
HDD
500 ГБ
Video
1 ГБ
Lan
1Гбит
Программное и техническое обеспечение постоянно обновляется, что
обеспечивает актуальность рабочей базы. Все устройства сети подключены по
технологии Ethernet. Техническая архитектура представлена на рисунке 1.4.
23
x86 Family 1808 МГц
RAM 2 Гб
HDD 500 Гб
Коммутатор
3COM 4500
Маршрутизатор
CISCO2901-SEC/K9
Канал доступа к Интернет
x86 Family 1808 МГц
RAM 2 Гб
HDD 500 Гб
Коммутатор
3COM 4500
Коммутатор
3COM 4500
x86 Family 1808 МГц
RAM 2 Гб
HDD 500 Гб
x86 Family 1808 МГц
RAM 2 Гб
HDD 500 Гб
Прокси-сервер
Сервер FreeBSD 8.2
Сервер БД
HP ProLiant DL360e Gen8
Доменный сервер
HP ProLiant DL360e Gen8
Kyocera FS-112OD KX
Kyocera FS-112OD KX
Samsung ML-1710 Series
Коммутатор
3COM 4500
x86 Family 1808 МГц
RAM 2 Гб
HDD 500 Гб
Kyocera FS-C5100DN KX
Samsung ML-1710 Series
x86 Family 1808 МГц
RAM 2 Гб
HDD 500 Гб
x86 Family 1808 МГц
RAM 2 Гб
HDD 500 Гб
Kyocera FS-C5100DN KX
Kyocera FS-C5100DN KX
x86 Family 1808 МГц
RAM 2 Гб
HDD 500 Гб
Kyocera FS-C5100DN KX
Проектный отдел
Технический департамент
Отдел логистики
Отдел проектирования
Директор
Дирекция по строительству
Отдел снабжения
Бухгалтерия
Canon Lide 110
Canon Lide 110
Canon Lide 110
x86 Family 1808 МГц
RAM 2 Гб
HDD 500 Гб
Департамент ИТ
Samsung ML-1710 Series
x86 Family 1808 МГц
RAM 2 Гб
HDD 500 Гб
Директор по экономике и
финансам
Canon Lide 110
x86 Family 1808 МГц
RAM 2 Гб
HDD 500 Гб
Kyocera FS-C5100DN KX
x86 Family 1808 МГц
RAM 2 Гб
HDD 500 Гб
Kyocera FS-C5100DN KX
Департамент по управлению строительством и
проектами
Дирекция по развитию

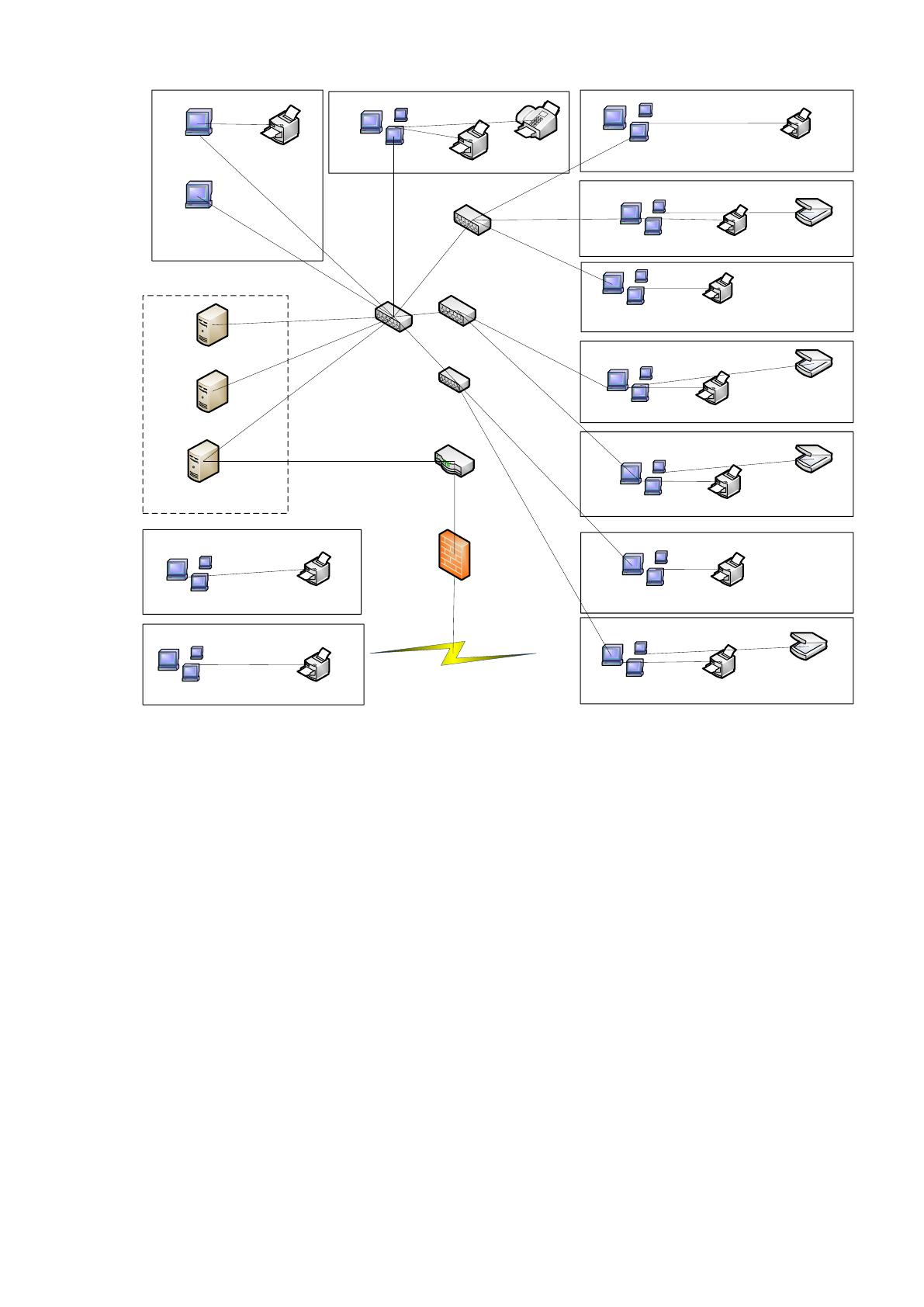

Рис.1.4 Техническая архитектура Ленинградская АЭС
В Ленинградская АЭС основной производство выделено в отдельный
управляющий контур, который никак не связан с внутренней локальной сетью
организации, использует только специализированное оборудование и
оборудование прошедшее проверку в специальных организациях, не имеет
доступа к глобальной вычислительной сети.
В программную архитектуру ИС входят ОС и всё ПО, которое
установлено на компьютерах, входящих в техническую архитектуру. Сервера
работают под управлением Windows Server 2008, а рабочие станции под
управлением Windows 7.
Программную архитектуру целесообразно формировать исходя из
существующих программных систем (программных продуктов), которые
функционируют в рамках или параллельно с прочими обеспечивающими
системами.
24
Помимо базового ПО так же установлен пакет программ для оформления
документов и офисных приложений Microsoft Office 2010 и программа доступа с
базе 1С Предприятие [25].
«1С:Предприятие 8.3» предназначена для автоматизации ведения:
бухгалтерского, налогового, управленческого учета и учета заработной платы
сотрудников. Данные в конфигурации хранятся в СУБД MS SQL Server, который
должен быть защищен от несанкционированного проникновения.
Информационная система организации задействована при выполнении
следующих задач:
обеспечение своевременной, полной и объективной информации о
результатах деятельности за определенный промежуток времени;
обмен информацией между персональными компьютерами сотрудников
организации через локальную сеть;
получение информации через электронную почту;
ведение документооборота и делопроизводства организации;
хранение данных деятельности организации в электронном виде.
Внедрение «1С:Предприятие 8.3» в Ленинградская АЭС позволило
создать единую информационную базу учета кадров компании, обеспечить
бесперебойный и безошибочный расчет зарплаты, существенно сократить сроки
формирования отчетности [4, 5, 19].
В настоящее время используются следующие программные продукты:
«1С: Бухгалтерия;
«1С: Управление кадрами»
«1C Управление торговлей»;
«Клиент-Банк».
На всех компьютерах установлен стандартный пакет программного
обеспечения:
Операционная система Windows 7;
Пакет MS Office 2010;
Антивирус Kaspersky WorkSpace Security;
Mozilla Firefox;
Adobe Acrobat 10.0 Professional;
25
Справочная система Консультант Плюс;
Skype.
Данный набор программного обеспечения позволяет сотрудникам
выполнять должностные обязанности и осуществлять деятельность по
бухгалтерскому учету, складским операциям, взаимодействию между
подразделениями, подготовка отчетности для передачи государственным
структурам [37]. Программная архитектура ИС, используемая на предприятии,
показана на рис. 1.5.
MS Windows 2008
Server
MS ISA Server 2006
Outpost Firewall 7
Прокси сервер
MS Windows 2008 Server
MS SQL Server 2008
Kaspersky
1C Сервер
Сервер баз даных
MS Windows 7
MS Office 2007
Google Chrome
1C:Предприятие 8
Kaspersky Internet Security
Отдел ИТ
MS Windows 7
MS Office 2007
Google Chrome
1C:Предприятие 8
Kaspersky Internet Security
АРМ сотрудников
экономического сектора
TCP/IP
TCP/IP,
HTTP,
SSL,
SMTP,
IMAP
Канал доступа к Интернет
MS Windows 7
MS Office 2007
Google Chrome
Kaspersky Internet
Security
ABBY FineReader
АРМ сотрудников
Рис.1.5 Программная архитектура предприятия
26
1.2. Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1. Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
Процессный подход позволяет рассматривать деятельность организации
как связанную систему бизнес-процессов, каждый из которых протекает во
взаимосвязи с другими бизнес-процессами или внешней средой. Дальнейшее
рассмотрение объекта и предмета исследования направлено на анализ
выполняемых функций, процессов, работ и процедур их реализующих.
В рамках данного исследования можно сформулировать следующий
перечень процессов и работ, реализуемых в компании:
1. Производство и поставка электроэнергии, тепловой энергии
потребителям:
выработка электроэнергии;
производство тепловой энергии;
заключение договоров на поставку электроэнерги, тепловой энергии;
контроль за исполнением договоров;
контроль за качеством.
2. Обеспеение деятельности производства:
организация работоспособности оборудования;
закупка нового оборудования;
обеспечение сохранности товарно-материальных ценностей;
контроль состояния склада.
3. Обеспечение безопасности функционирования электроснатнции.
4. Установка, настройка, закупка оборудования и программного
обеспечения ПК:
поиск поставщиков;
установка и настрйока оборудования.
5. Обеспечение работоспособности оборудования:
заключение договоров на поставку оборудования;
контроль за оформлением документов.
