118
Заказчик
Форма ввода заявки Поле ввода причины
Форма выбора
оборудования
Обращение к форме
Выбор оборудования
Ввод предполагаемой
причины
Нажатие на кнопку
Таблица Заявки
Кнопка Сохранить
Сохранение данных
Сообщение
об успешном сохранении заявки

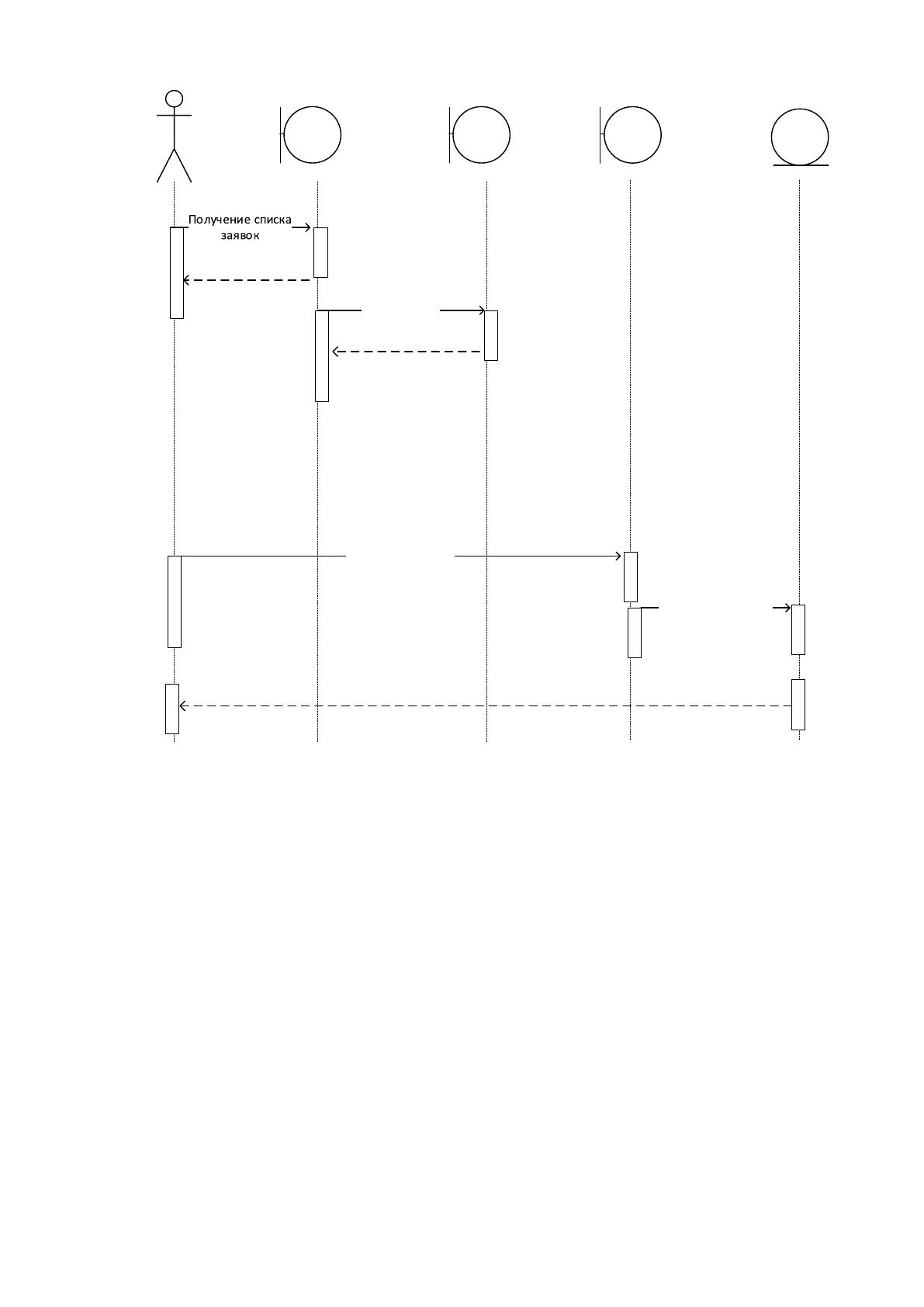

Рисунок Б.5 Диаграмма последовательности «Учет заявок»
119
Диспетчер
Форма списка заявок Выбор наладчикаФорма заявки
Выбор заявки
Выбор наладчика
Нажатие на кнопку
Таблица Заявки
Кнопка Сохранить
Сохранение данных
Сообщение
об успешной о бработке заявок
Список заявок
Заявка
Список наладчиков

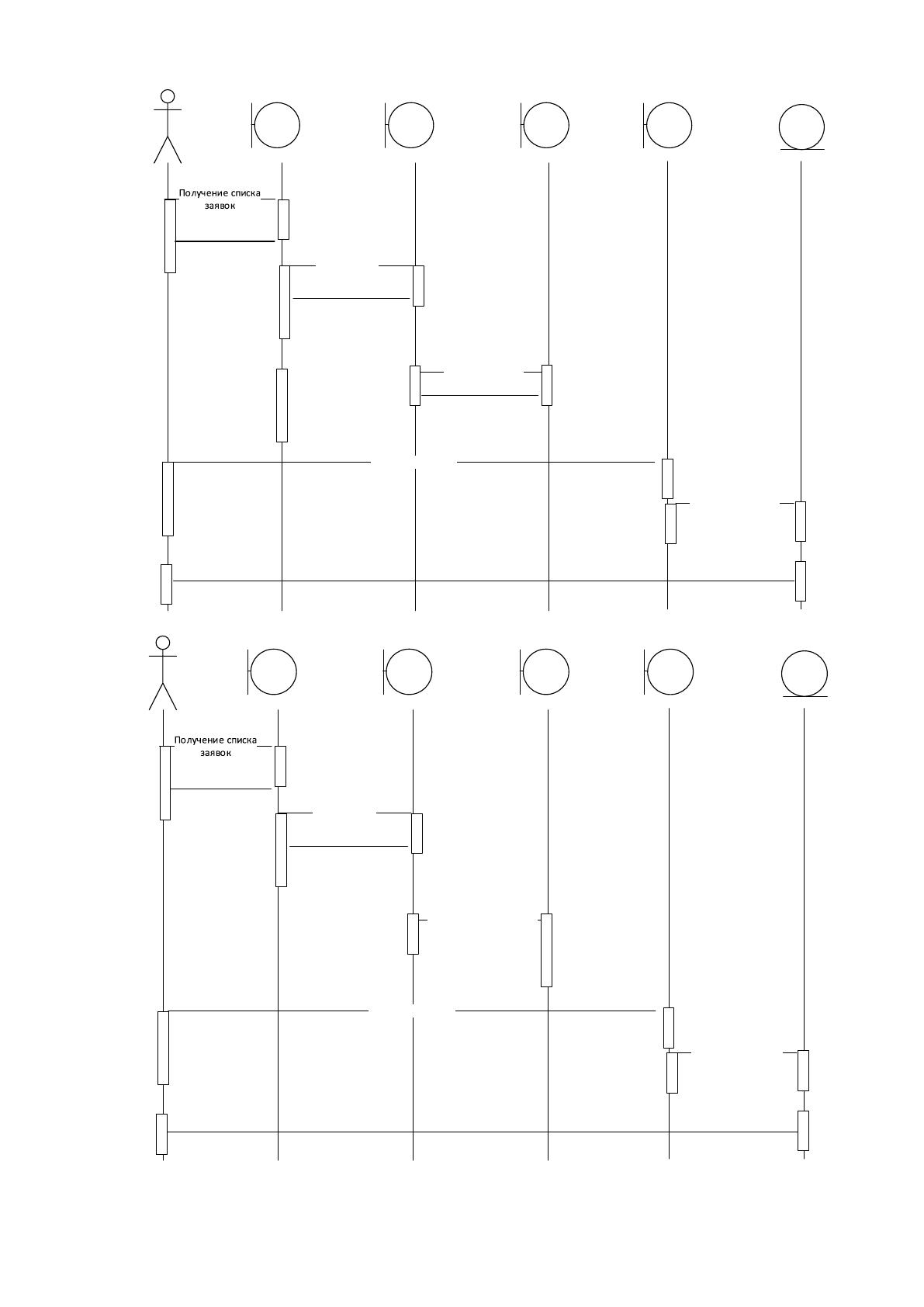

Рисунок Б.6 Диаграмма распределения заявок
Наладчик
Форма списка заявок
Поле ввода причины
отказа
Форма заявки
Выбор заявки
Ввод причины отказа от
заявки
Нажатие на кнопку
Таблица Заявки
Кнопка Сохранить
Сохранение данных
Список заявок
Заявка
Возврат к списку
заявок

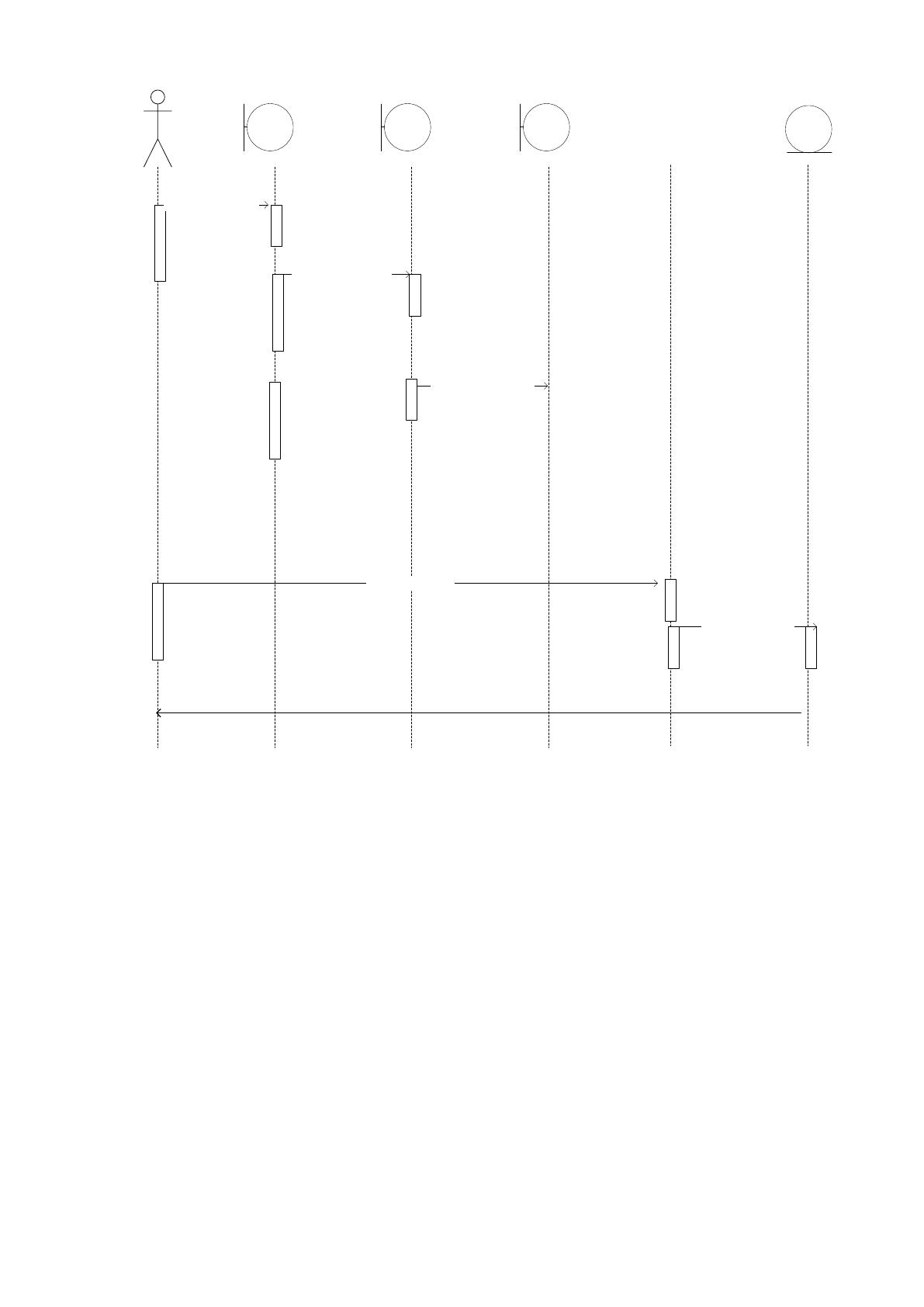

Рисунок Б.7 Диаграмма последовательности при отказе от заявки
120
Наладчик
Форма списка заявок Форма заявки
Выбор заявки
Нажатие на кнопку
Таблица Заявки
Кнопка Принять заявку
Сохранение данных
Список заявок
Заявка
Возврат к списку заявок
Рисунок Б.8 Диаграмма последовательности при приеме заявки в
работу
121
Наладчик
Форма списка заявок
Выпадающий список
сотрудников
Форма заявки
Выбор заявки
Выбор сотрудников
Нажатие на кнопку
Таблица Заявки и
Наряды
Кнопка Сохранить
Сохранение данных
Список заявок
Заявка
Возврат к списку заявок
Выпадающий список
комплектующих
Выбранный сотрудник
Выбор комплектующих
Выбранные
комплектующие
Выбор работ
Выбранные работы
Выпадающий список
работ
Сообщение об успешном
сохранении наряда
Печатная форма наряда

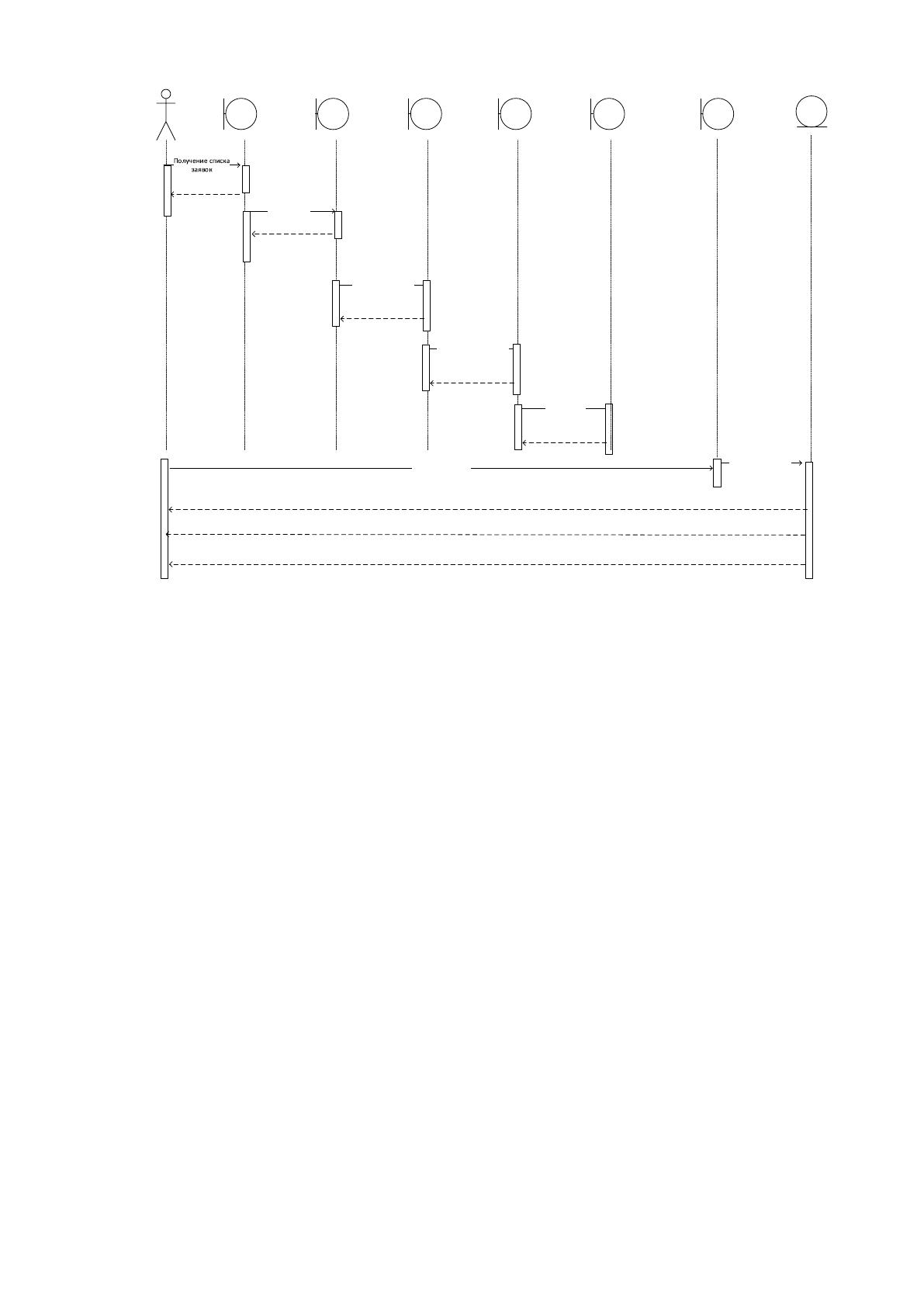

Рисунок Б.9 Диаграмма последовательности закрытия заявки и
формирования наряда
122
Приложение В. Сущности и реквизиты логической модели базы данных
1. Направления_запроса
Код_запроса
Код_отдела
Дата
2. Отдел
Код_отдела
Наименование_отдела
3. Подразделения
Код_подразделения
Наименование_подразделения
4. Пользователь
Код_пользователя
Фамилия
Имя
Отчество
Логин
Пароль
Код_типа_пользователя
Телефон
email
Код_отдела
Код_цеха
Блокирование
5. График_ТО_оборудования
Код_оборудования
Дата_начала
Дата_окончания
Примечание
6. Действия_пользователей
Код_запроса
123
Код_пользователя
Дата_начала
Дата_окончания
Примечание
7. Запрос
Код_запроса
Код
Код_пользователя
Код_оборудования
Дата
Дата_восстановления
Причина
Реальная_причина
Примечание
Код_цеха
Описание
Работы
Запчасти
Сотрудники
Код_принявшего
Код_отправившего
Код_ремонтника
8. Запрос_на_запчасть
Код_запроса_на_запчасть
Код_запроса
Код_запчасти
Дата
Количество
9. Запчасти
Код_запчасти
Наименование
124
Количество
10. Изменение_запроса
Код_запроса
Дата
Код_статуса
11. Тип_пользователя
Код_типа_пользователя
Наименование_типа_пользователя
12. Статус_запроса
Код_статуса
Наименование_статуса
13. Оборудование:
Код_оборудования
Код_цеха
Код_типа_оборудования
Наименование
Инв._номер
Серийный_номер
Дата_учета
Примечание
Время_простоя
Отметка_об_остановке
125
Приложение Г. Характеристики таблиц базы данных
Таблица Г.1
Характеристика таблицы equipment
Поле
Тип
Null
id
int(11)
Нет
id_workshop
int(11)
Да
id_equipment_type
int(11)
Да
name
varchar(255)
Да
inventory_number
varchar(255)
Да
serial_number
varchar(255)
Да
start_date
datetime
Да
info
mediumtext
Да
downtime
float
Да
stand
bit(1)
Да
Таблица Г.2
Характеристика таблицы equipment_maintenance_schedule
Поле
Тип
Null
id_equipment
int(11)
Нет
date_1
datetime
Нет
date_2
datetime
Нет
info
varchar(255)
Да
Таблица Г.3
Характеристика таблицы equipment_type
Поле
Тип
Null
id
int(11)
Нет
name
varchar(255)
Да
Таблица Г.4
Характеристика таблицы request_destinations
Поле
Тип
Null
id_request
int(11)
Нет
id_subdivision
int(11)
Нет
date
datetime
Нет
Таблица Г.5
Характеристика таблицы request_spares
Поле
Тип
Null
id
int(11)
Нет
id_request
int(11)
Нет
id_spare
int(11)
Нет
date
datetime
Нет
spare_count
double
Нет
126
Таблица Г.6
Характеристика таблицы request
Поле
Тип
Null
id
int(11)
Нет
id_state
int(11)
Да
id_sender
int(11)
Да
id_equipment
int(11)
Да
request_date
datetime
Да
repair_date_1
datetime
Да
repair_date_2
datetime
Да
user_reason
varchar(255)
Да
true_reason
varchar(255)
Да
info
mediumtext
Да
id_subdivision
int(11)
Да
description
mediumtext
Да
culprit
varchar(255)
Да
performed_work
mediumtext
Да
production_culture
varchar(255)
Да
id_production_master
int(11)
Да
id_mender
int(11)
Да
id_dispatcher
int(11)
Да
kind_of_repair_work
varchar(255)
Да
Таблица Г.7
Характеристика таблицы request_states
Поле
Тип
Null
id_request
int(11)
Нет
id_state
int(11)
Нет
date
datetime
Нет
Таблица Г.8
Характеристика таблицы request_users
Поле
Тип
Null
id_request
int(11)
Нет
id_user
int(11)
Нет
date_1
datetime
Да
date_2
datetime
Да
info
varchar(255)
Да
Таблица Г.9
Характеристика таблицы Settings
Поле
Тип
Null
id
int(11)
Нет
organization_name
varchar(255)
Да
Таблица Г.10
Характеристика таблицы spare
Поле
Тип
Null
id
int(11)
Нет
name
varchar(255)
Да
spare_count
double
Да
127
Таблица Г.11
Характеристика таблицы state
Поле
Тип
Null
id
int(11)
Нет
name
varchar(255)
Да
Таблица Г.12
Характеристика таблицы subdivision
Поле
Тип
Null
id
int(11)
Нет
name
varchar(255)
Да
Таблица Г.13
Характеристика таблицы user_type
Поле
Тип
Null
id
int(11)
Нет
name
varchar(255)
Да
Таблица Г.14
Характеристика таблицы user
Поле
Тип
Null
id
int(11)
Нет
surname
varchar(255)
Да
name
varchar(255)
Да
patronymic
varchar(255)
Да
login
varchar(255)
Да
password
varchar(255)
Да
id_user_type
int(11)
Да
phone
varchar(255)
Да
email
varchar(255)
Да
id_subdivision
int(11)
Да
id_workshop
int(11)
Да
block
bit(1)
Да
report_date_1
datetime
Да
report_date_2
datetime
Да
Таблица Г.15
Характеристика таблицы workshop
Поле
Тип
Null
id
int(11)
Нет
name
varchar(255)
Да
