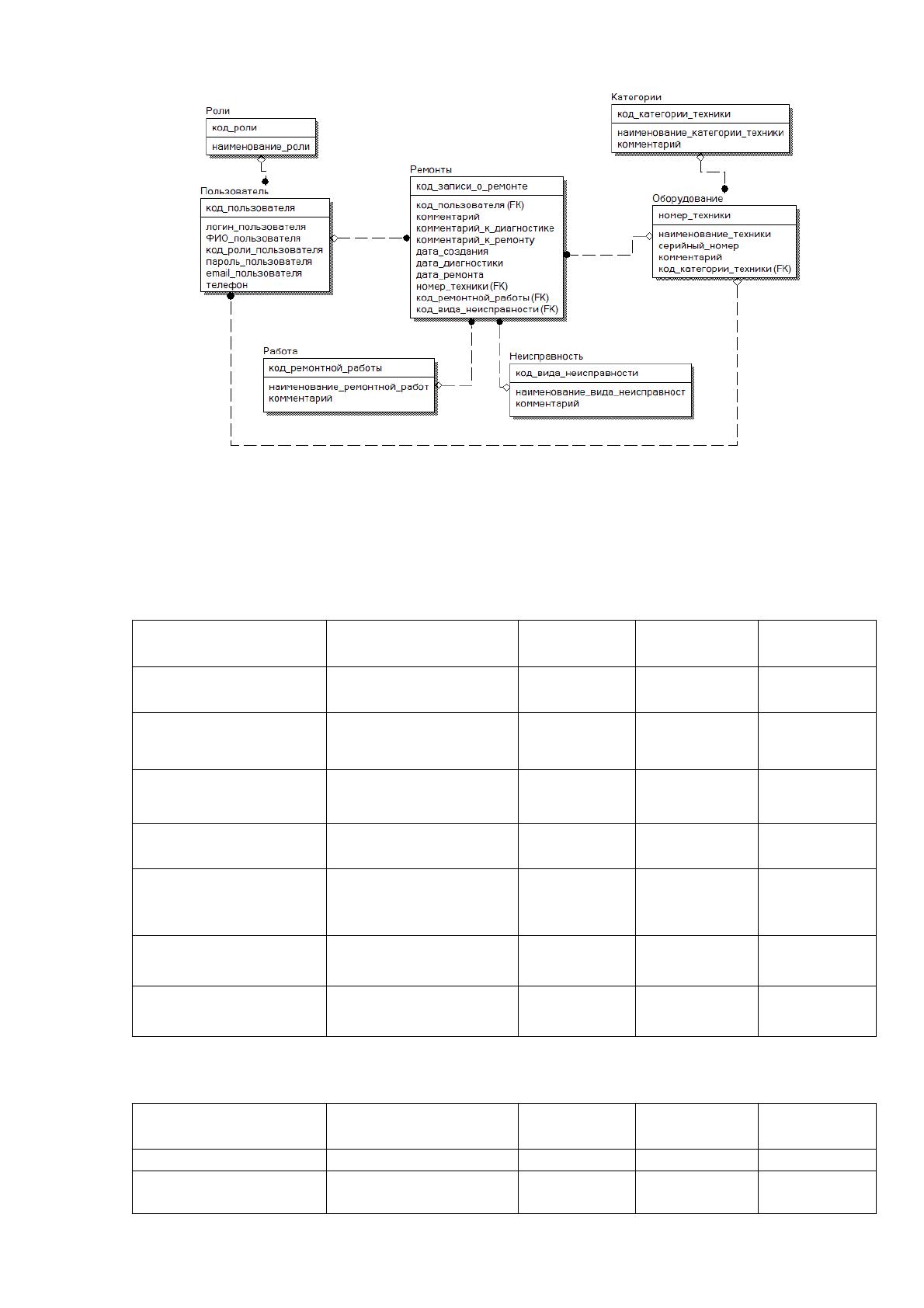

Рисунок 17 - ER-модель базы данных
Описание таблиц базы данных представлены в таблицах 9-15.
Таблица 9
Таблица Пользователь
Наименование
поля
Идентификатор
поля
Тип поля
Длина поля
Прочее
Код пользователя
id
int
11
AI
Логин пользователя
login
varchar
255
ФИО пользователя
username
varchar
255
unique
Код роли
пользователя
roleid
int
11
Пароль пользователя
(в зашифрованном
виде)
password
varchar
255
Email пользователя
email
varchar
255
Телефон
phone
varchar
255
Таблица 10
Таблица Роли
Наименование
поля
Идентификатор
поля
Тип поля
Длина поля
Прочее
Код роли
id
int
11
AI
Наименование роли
caption
varchar
255
67
Таблица 11
Таблица Неисправность
Наименование
поля
Идентификатор
поля
Тип поля
Длина поля
Прочее
Код вида
неисправности
id
int
11
AI
Наименование вида
неисправности
caption
varchar
255
Комментарий
comment
longtext
65566
Таблица 12
Таблица Работа
Наименование
поля
Идентификатор
поля
Тип поля
Длина поля
Прочее
Код ремонтной
работы
id
int
11
AI
Наименование
ремонтной работы
caption
varchar
255
Комментарий
comment
longtext
65566
Таблица 13
Таблица Категория
Наименование
поля
Идентификатор
поля
Тип поля
Длина поля
Прочее
Код категории
техники
id
int
11
AI
Наименование
категории техники
caption
varchar
255
Комментарий
comment
longtext
65566
Таблица 14
Таблица Оборуджование
Наименование
поля
Идентификатор
поля
Тип поля
Длина поля
Прочее
Номер техники
id
int
11
AI
Наименование
техники
caption
varcher
255
Серийный номер
serial
varcher
255
Код категории
техники
categoryid
int
11
Комментарий
comment
longtext
65655
Таблица 15
Таблица Ремонт
Наименование
поля
Идентификатор
поля
Тип поля
Длина поля
Прочее
Код записи о ремонте
id
int
11
AI
68
Продолжение таблицы 15
Комментарий
comment
varchar
255
Код пользователя
(автор комментария)
userid
int
11
Комментарий к
диагностике
diagnoscomment
varchar
255
Комментарий к
ремонту
workcomment
varchar
255
Дата создания
createat
datetime
Дата диагностики
diagnosdate
datetime
Дата ремонта
repairdate
datetime
SQL-скрипт для создания базы данных приведен в приложении 1.
2.3.2. Структурная схема пакета (дерево вызова программных
модулей)
Популярность языка php обусловила появление большого числа
фреймворков, основанных на нем. Фреймворк - программная платформа,
определяющая структуру программной системы; программное обеспечение,
облегчающее разработку и объединение разных компонентов большого
программного проекта [15].
Для написания информационной системы использовался фреймворк
языка php Symfony 2.
Symfony 2 - самый популярный PHP-фреймворк в мире. Он включает в
себя весь набор инструментов, используемый для быстрой разработки веб-
приложений, и при этом абсолютно ничего не навязывает создаваемому
приложению. Разработчик может быстро начать работу, используя дистрибутив
Symfony2.
Сильные стороны Symfony 2:
- высокая скорость работы за счет использования шаблонизатора под
именем Twig, который использует оптимизированный PHP-код;
- гибкость в настройке - Symfony позволяет конфигурировать
приложения в трех различных форматах: аннотации, XML, YML. Есть
возможность использовать все конфигурации одновременно;
69
- расширяемость - поскольку Symfony основан на концепции DI
(слабая связанность), программист может в любое время расширять приложение
за счет подключения новых бандлов, которые минимально влияют на работу
других бандлов, но зато возможна конфигурация их совместной работы;
- стабильность - длительное время поддержки версий;
- ориентированность на разработчика - Symfony имеет очень удобную
консоль и для того, чтобы программист не выполнял рутинную работу, консоль
Symfony делает генерацию определенного кода вместо программиста с
помощью определенных команд.
Symfony 2 - это набор компонентов, таких как:
- HttpFoundation - данный компонент Symfony отвечает за обработку
запросов и ответов приложения (Request и Response соответвенно). Также он
содержит в себе классы, которые позволяют программисту заниматься работой с
файлами и сессией;
- Routing - компонент, который занимается маршрутизацией в
приложении и позволяет конфигурировать, каким именно образом должны
обрабатываться URL;
- Form - компонент, который позволяет программисту легко и удобно
генерировать, а также управлять формами: простыми или загрузочными;
- Validator - набор классов, который позволяет программисту
проверять данные на корректность. Содержит в себе множество правил для
проверок: начиная простой проверкой на пустоту объекта, заканчивая
различными сложными правилами.
- ClassLoader - библиотека, которая позволяет подключать в систему
PHP-классы без использования явного require.
- Templating - тулкит для загрузки/рендеринга шаблонов. Также
поддерживается множественное наследование шаблонов (шаблонизатор Twig);
- Security - библиотека, которая создана для решения вопросов,
которые касаются различных типов безопасности при создании приложения;
70
- Translation - компонент, которые позволяет реализовать
многоязычность сайта.
Фреймворк работает с подходом к программированию, называемый
Model-view-controller (MVC, «модель-представление-контроллер», «модель-
вид-контроллер») [12].
Основная идея данного подхода заключается в разделении данных, их
представлениях и обработку действий пользователей на три больших группы:
- модель (англ. Model). Модель предоставляет знания: данные и
методы работы с этими данными, реагирует на запросы, изменяя своё состояние.
Объекты данной группы не содержат информации, как эти знания можно
визуализировать;
- представление, вид (англ. View). Отвечает за отображение
информации (визуализацию). Часто в качестве представления выступает форма
(окно) с графическими элементами. Главная задача - представить информацию,
хранимой в модели в виде, воспринимаемым пользователем;
- контроллер (англ. Controller). Обеспечивает связь между
пользователем и системой: контролирует ввод данных пользователем и
использует модель и представление для реализации необходимой реакции [11].
Важно отметить, что как представление, так и контроллер зависят от
модели. Однако модель не зависит ни от представления, ни от контроллера. Тем
самым достигается назначение такого разделения: оно позволяет строить модель
независимо от визуального представления, а также создавать несколько
различных представлений для одной модели.
В таблице 16 приведен список разработанных программных модулей-
контроллеров, в таблице 17 - модели, в таблице 18 - представления.
Таблица 16
Программные модули Controller
Номер
Название
Описание
1
DefaultContoller.php
Класс контроллера, обрабатывающий
маршрут главной страницы информационной
системы и маршрут формирования отчета
71
Продолжение таблицы 16
2
AbstractControNer.php
Родительский класс контроллера,
содержащий методы для отображения
данных и форм, обработки отправленных
форм
3
SecurityController.php
Класс контроллера, содержащий методы и
функции, необходимые для реализации
функций авторизации, выхода из сайта,
управления профилем пользователя
4
RepairsController.php
Класс контроллера, содержащий методы для
реализации работы с записями о ремонте ИС
5
SpravController.php
Класс контроллера, содержащий методы для
реализации работы со справочниками
Таблица 17
Программные модули Model
Номер
Название
Описание
1
AbstractEntity.php
Родительский класс модели, содержащий
базовые методы и свойства для реализации
классов модели
2
User.php
Класс модели, содержащий атрибуты и
методы для работы с объектом пользователя
3
Repair.php
Класс модели, содержащий атрибуты и
методы для работы с объектом отделения
4
Equipent.php
Класс модели, содержащий атрибуты и
методы для работы с объектом заявки
5
Work.php
Класс модели, содержащий атрибуты и
методы для работы с объектом комментария к
заявке
6
Defect.php
Класс модели, содержащий атрибуты и
методы для работы с объектом статуса
заявки
7
Role.php
Класс модели, содержащий атрибуты и
методы для работы с объектом роли
пользователя
8
Category.php
Класс модели, содержащий атрибуты и
методы для работы с видом неисправности
72
Таблица 18
Программные модули View
1
AbstractFormType.php
Класс формы управления данными
2
LoginFormType.php
Класс формы авторизации
3
FilterFormType.php
Класс формы для реализации фильтров
4
UserFormType.php
Класс формы для реализации работы с
данными пользователя
5
RepairFormType.php
Класс формы для реализации работы с
данными записи о ремонте
6
SpravFormType.php
Класс формы для реализации работы с
записью справочника
2.3.4. Описание программных модулей
Главная особенность объектно-ориентированного программирования
(ООП) заключается в том, что при использовании этого метода происходит
оперирование объектами. Под объектом в программировании понимается
совокупность свойств, методов их обработки и событий, на которые данные
объект может реагировать. Под свойствами объекта обычно понимают
структуры данных, характерные для данного объекта, или другими словами -
набор свойств характеризуют какой-либо объект. Метод - это способ влияния на
свойства объекта, обычно используют два метода - установка какому-то
свойству определенного значения, и считывание значения этого свойства.
Объединение данных и свойственных им процедур обработки в одном объекте,
называется инкапсуляцией и является одним из важнейших принципов ООП [7].
Еще одним фундаментальным понятием ООП является класс.
Классом называют шаблон, на основе которого создается конкретный
программный объект, то есть в классе описаны все свойства и методы,
определяющие поведение каждого объекта, созданного на основе этого класса.
Также принято каждый объект, созданный на основе класса называть
экземпляром этого класса.
Следующими важнейшими принципами ООП являются наследование и
полиморфизм.
73
Наследование - такая организация классов, которая подразумевает
создание новых классов на базе существующих и позволяет классу потомку
иметь (наследовать) все свойства класса - родителя.
Полиморфизм - означает, что рожденные объекты обладают
информацией о том, какие методы они должны использовать в зависимости от
того, в каком месте цепочки (дерева классов) они находятся, иными словами это
концепция, реализующая "множество методов в одном интерфейсе".
В структуре программных модулей разработанной ИС Можно четко
проследить механизм наследования. Всего присутствует три родительских
класса: InitializableController.php, AbstractEntity.php, AbstractFormType.php.
Первый является родителем для всех контроллеров ИС, он содержит
объявления таких методов и свойств, которые в дальнейшем используются в
каждом контроллере:
- проверка авторизации;
- массив форм;
- менеджер для доступа к модели;
- массив объектов модели;
- получение http-запроса;
- доступ к сессии пользователя;
- доступ к объекту текущего пользователя;
- доступ к текущему представлению;
- массив для отображения текущего раздела в панели навигации.
Второй родительский класс является родителем для всех сущностей. В
нем выделено три основных свойства (атрибута сущности):
- дата создания;
- идентификатор;
- дата изменения;
- конструктор создания нового объекта класса;
- триггер обновления объекта, который меняет свойство «Дата
последнего обновления записи».
74
Последний родительский класс - это класс для форм ИС. В нем также
задаются основные константы, конструктор.
Следует заметить, что все описанные выше родительские классы
наследуются от фундаментальных классов фреймворка Symfony, которые
содержат базовые свойства и методы, разделяющие эти классы на три группы
MVC [5].
Каждый контролер обрабатывает запросы, отправляемые по
соответствующему маршруту. Описание того, какой контроллер должен
обрабатывать тот или иной маршрут оформляется в виде отдельного файла:
routing.yml.
Пример записи (главная страница ИС):
index:pat/defaults: { _controller: "AppBundle:DefaultController:Index" }
Такая запись означает следующее:
- первая строка - название маршрута (index);
- вторая строка - путь, или URL-адрес маршрута (/);
- третья строка - имя класса контроллера, который должен
обрабатывать маршрут, а также метод этого контроллера, ответственный именно
за этот маршрут;
Обработка маршрута выполняется в контроллере DefaultController.php.
При переходе по маршруту (отправке запроса на url /) начинает свою работу
метод IndexAction. Данный метод проверяет наличие у пользователя открытой
сессии авторизации, и если такой нет, то перенаправляет пользователя на форму
авторизации (маршрут /login, Контроллер SecurityController.php).
Для обработки шаблонов и формирования на их основе html-страниц,
отображаемых пользователю, используется распространенный шаблонизатор
twig. Twig - компилирующий обработчик шаблонов с открытым исходным
кодом, написанный на языке программирования PHP. Синтаксис,
поддерживаемый шаблонизатором, позволяет использовать в шаблонах
ветвления, циклы, а удобная структура кода позволяет значительно сократить
75
итоговый объем программного кода. Также стоит отметить, что
шаблонизатор генерирует на основе своих шаблонов чистый php-код, который
обрабатывается значительно быстрее.
При переадресации на маршрут открытия формы авторизации (/login),
срабатывает метод loginAction контроллера SecurityController.php. Он создает
экземпляр формы LoginFormType.php и обрабатывает её отправку.
Блок-схема алгоритма работы метода loginAction приведена на
рисунке 18.

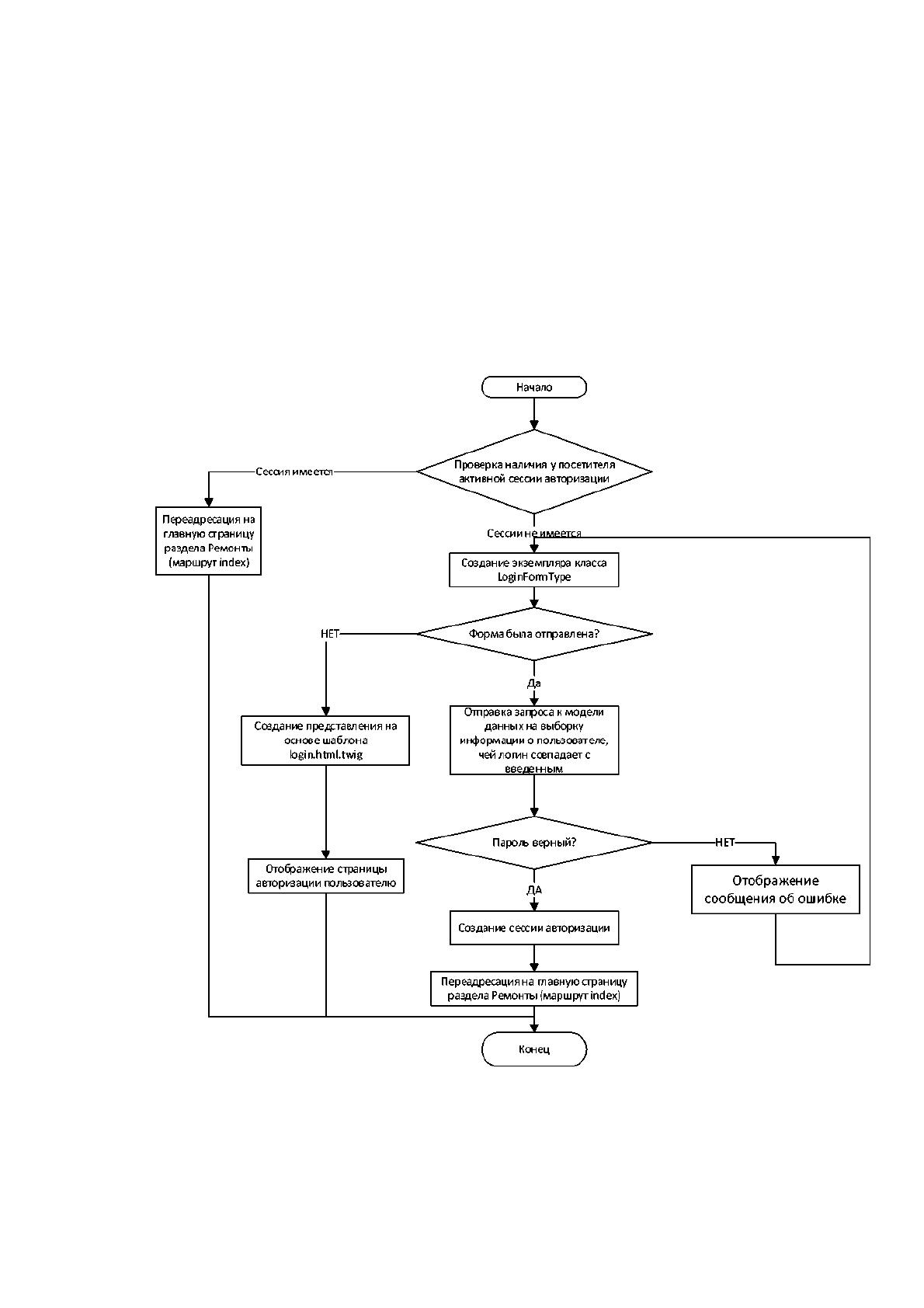

Рисунок 18 - Блок-схема алгоритма работы метода loginAction
После успешного прохождения авторизации, пользователю отображается
страница со списком записей о ремонтах. Данную страницу формирует метод
