Криптографические методы защиты информации
Цель криптографии– такое преобразование исходной информации,
которое делает ее недоступной для понимания и применения.
Появление компьютеров дало мощный импульс к развитию и
совершенствованию криптографических методов.
Это привело к новым возможностям не только шифрования, но и скрытия
самого факта существования, хранения или передачи информации.
Этот метод получил название стеганографии. В чем его смысл? Цель-
маскировка среди открытых файлов скрытого по следующему алгоритму: за
текстовым файлом, с целью обозначения его конца помещается символ EOF, а
затем идет двоичный файл с меньшим объемом, тогда при чтении текстового
файла после метки процесс прерывается и двоичный файл не обнаружен.
Если попытаться прочитать двоичный файл, то он будет обнаружен, но
если его зашифровать, то его открытие приведет к бессмысленному набору
символов и это будет воспринято, как сбой.
Если эту процедуру выполнить в графическом файле, т.е. в младшие
разряды байта поместить скрытый файл, описанным способом, то пользователь
просто этого не заметит.
Применение комплексного метода стеганографии и шифрования,
практически обнаружение таких файлов делает невозможным.
Где это находит применение? Если нужно передать скрытые сообщения,
или внедрить вирусную, или другую вредоносную программу, особенно в
файлах мультимедиа, то это достаточно эффективный метод, поэтому
стеганография совместно с шифрованием является перспективным методом,
обнаружение которого непростая задача.
Методы кодирования с заменой смысловых конструкций требует для
применения специальные кодовые таблицы, что делает его не очень надежным,
66
но он находит применение в автоматизированных системах управления, если
ценность сообщения невелика, или нет времени для более серьезного закрытия.
Методы сжатия сегодня хорошо известны и обратное преобразование не
составляет особого труда.
Поэтому методы шифрования, за свою давнюю историю, сегодня достигли
высокой эффективности.
Требования к методам шифрования:
криптостойкость, т.е. вскрытие ключа может быть выполнено
полным перебором ключей, тогда мощность применяемого
компьютера становится важной и определяющей характеристикой
криптоанализа;
объем шифротекста имеет ограничения и он не должен превышать
размер шифруемого текста;
время шифрования имеет ограничения и возможность ошибок
должна быть минимизирована;
стоимость процесса шифрования имеет границы целесообразности;
криптостойкость определяется длиной ключа.
Российский стандарт на шифрование информации ГОСТ 28147-89
В Российской Федерации установлен государственный стандарт (ГОСТ
28147-89 [9]) на алгоритмы криптографического преобразования информации в
ЭВМ, вычислительных комплексах и вычислительных сетях. Эти алгоритмы
допускается использовать без ограничений для шифрования информации любого
уровня секретности. Алгоритмы могут быть реализованы аппаратными и
программными способами.
Вывод. Средства криптографии способны обеспечить эффективную
защиту в разрабатываемой АИС.
2.2. Информационное обеспечение задачи
2.2.1. Информационная модель и её описание
Одним из важнейших способов описания процесса в рамках
информационной модели являются диаграммы потоков данных (информации)
67
DFD (Data Flow Diagram) [12]. Структурно-функциональная модель задачи
представлена в виде модели DFD – диаграммы потоков данных (на рис. 1.11
представлена DFD-модель) и представляет собой структурное представление
движения информационных потоков (путь данных) с момента поступления
входной информации до момента выдачи выходных документов и экранных
форм в рамках функционирования разрабатываемой ИС.
Построение DFD-модели позволяет выполнить решение таких задач, как
[10]:
определение существующих хранилищ данных (текстовые
документы, файлы, Система управления базой данных — СУБД);
определение и анализ данных, необходимых для выполнения
каждой функции исследуемого процесса приема заказов на продажу
компьютерной техники и установку комплектующих менеджера
отдела обслуживания клиентов ООО»Гео-Свет»;
подготовка к созданию модели структуры данных организации, так
называемая ERD-модель (IDEF1X);
выделение основных и вспомогательных бизнес-процессов
организации.
На рисунке 2.2 представлена декомпозиция DFD-модели в деятельности
менеджера отдела обслуживания клиентов ООО»Гео-Свет» в процессе приема
заказов на продажу компьютерной техники, установки комплектующих и
программного обеспечения.
68

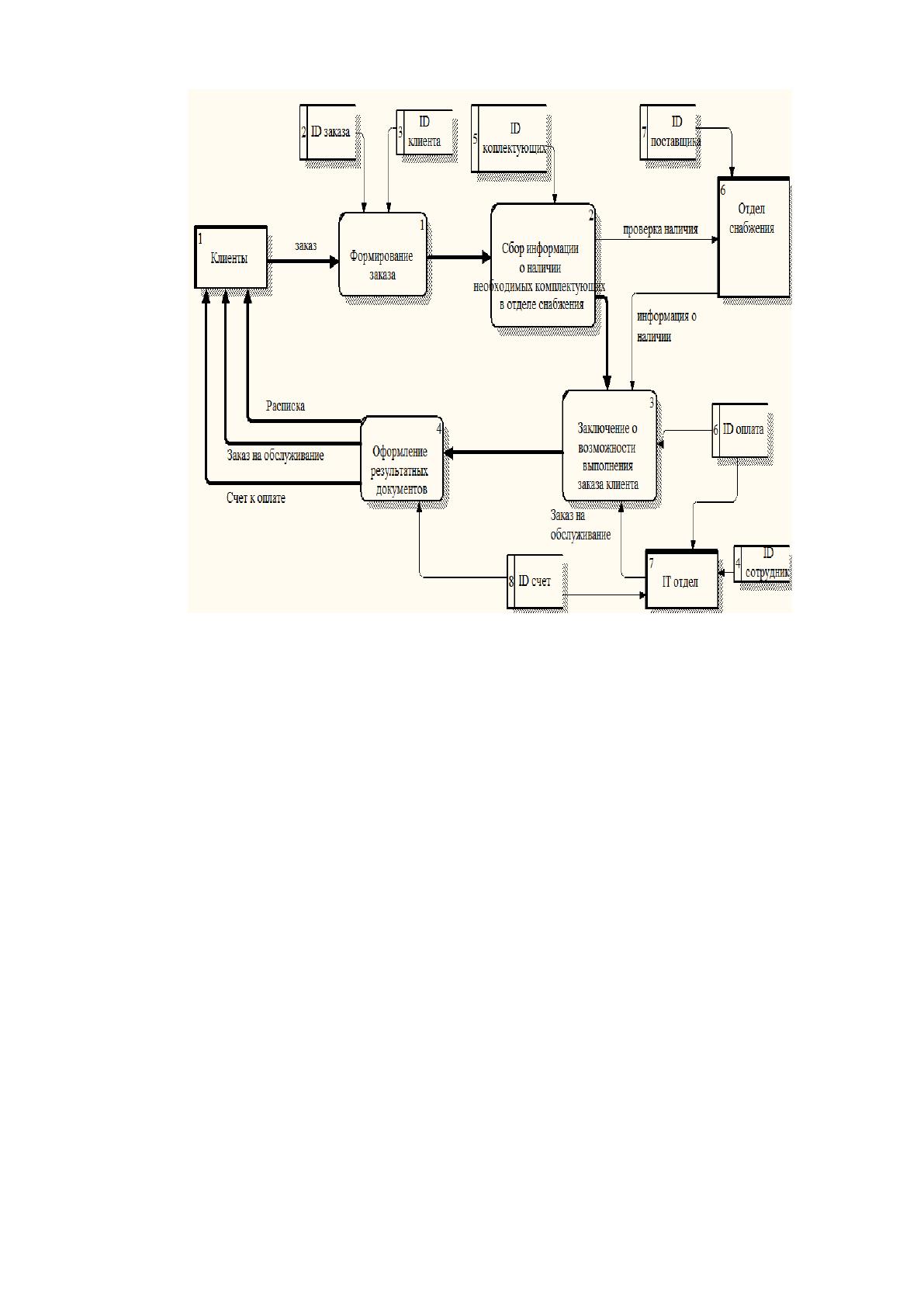

Рис. 2.2 Диаграмма потоков данных разрабатываемой ИС
Диаграммы потоков данных показывают, как каждый процесс преобразует
свои входные данные в выходные, и выявляют отношения между этими
процессами. DFD представляет моделируемую систему как сеть связанных работ
[15].
На DFD-модели отображены 7 хранилищ данных, используемые для
деятельности менеджера отдела обслуживания клиентов и связанные с
сущностями предметной области:
данные о клиентах;
данные о заказе – информация о программном обеспечении или
услугах, которые необходимо предоставить по соответствующему заказу;
данные о компьютерном оборудовании, комплектующих и
программном обеспечении ООО»Гео-Свет»;
данные о поставщиках;
данные о сотрудниках, которые будут выполнять заказ клиента;
69
данные об оплатах по заказу;
данные о счетах, используемых для осуществления платежей заказу
клиентом.
Перечисленные источники данных относятся к нормативно-справочной и
условно-постоянной информации и участвуют на протяжении всего процесса
формирования результатных документов по исследуемому процессу.
Выделенные на DFD-модели используются при проектировании
структуры БД разрабатываемой информационной системы. При проектировании
БД принято строить ER-диаграммы, которые позволяют строить модели
логической структуры данных предметной области, а также производить
моделирование физической структуры систем хранения данных. Логическая
модель описывает сущности предметной области и взаимосвязи между ними.
На рис. 2.3 приведена диаграмма «сущность-связь», демонстрирующая
отношения между объектами информационной системы.
Организация всегда имеет одну бухгалтерию и один банковский счет, с
которого он платит поставщикам. Организация нанимает Сотрудника. Каждый
Сотрудник выполняет установку системных блоков (0 или более). В свою
очередь, эти системные блоки покупает контрагент. Контрагент один, услуг
может быть 0 или более. Контрагент покупает 1 или более товар.
Сущности Организация, контрагент, Бухгалтерия, банковский счет и
Сотрудник представляет независимые данные, которые всегда присутствуют в
системе. Сущности Товар, системный блок – данные, зависящие от других
сущностей в системе. Отношения Нанимает и Имеет представляют собой
безусловные отношения, т.е. отношения, которые всегда существуют до тех пор,
пока существуют относящиеся к делу сущности. Остальные представляют собой
условные отношения между сущностями.
70
Т о в а р
С и с т . б л о к и К о н т р а г е н т
Б у х г а л т е р и я
Б а н к о в с к и й
с ч е т
О р г а н и з а ц и я
И м е е т
П о к у п а е т
П р о д а е т
П р о д а е тП о к у п а е т
В ы п о л н я е т
с б о р к у
П о к у п а е т
П л а т и т в
П л а т и т и з
С о т р у д н и к
Н а н и м а е т
1
> = 0
1
1
1
1
1
1
> = 0 > = 0
1
1
11
1
1
1
1
> = 1
> = 1
> = 1
> = 1
1
Рис. 2.3 ER-диаграмма в нотации Чена
2.2.2. Используемые классификаторы и системы кодирования
Для множества разновидностей классификаторов могут применяться
разные системы классификации и кодирования. Например, для номера договора
аренды вид классификатора будет локальным, система классификации может
отсутствовать или быть иерархической (например, номеру клиента
соответствует 1 или более номеров договоров), а система кодирования –
порядковая или разрядная. Номер банковского счета уже более сложен в
формализации, т. к. в него включены сразу несколько классификаторов
(например, тип счета в соответствии с бухгалтерским учетом кредитных
организаций, код валюты в соответствии с Общероссийским классификатором
валют и др.).
71
Соответственно, вид классификатора отраслевой, система классификации
многоаспектная, система кодирования комбинированная. Его пример показан
ниже на Рисунке 2.5. ИНН может принадлежать как физическому, так и
юридическому лицу, однако длина кода у последнего меньше на 2 знака.
Поэтому в проектируемой ЭИС необходимо зарезервировать
максимальную длину поля – 12 знаков (похожая ситуация и с номером счета:
банк имеет право использовать дополнительные 5 знаков для собственных
целей). Структура ИНН на примере юридического лица показана на рис. 2.6. В
отличие от номера счета, его классификатор является общегосударственным, а
системы классификации и кодирования те же.
Для возможности поиска и обработки документов потребуются
классификаторы, указанные в таблице 2.1.
Таблица №2.1
Классификаторы для обработки документов
№
п/п
Наименование
кодируемого
множества
объектов
Вид классификатора
Система
классификации
Система
кодирования
1
Номер счета
Отраслевой
Многоаспектная
Комбинированная
2
БИК
3
ИНН
получателя
Общегосударственный
4
Номер
документа
Локальный
Отсутствует
Порядковая
5
Состояние
документа
6
Тип
документа
7
Статус счета
Ниже на рисунке 2.4 и 2.5 представлены их формализованные описания.
72
Рис. 2.4 Структура номера счета

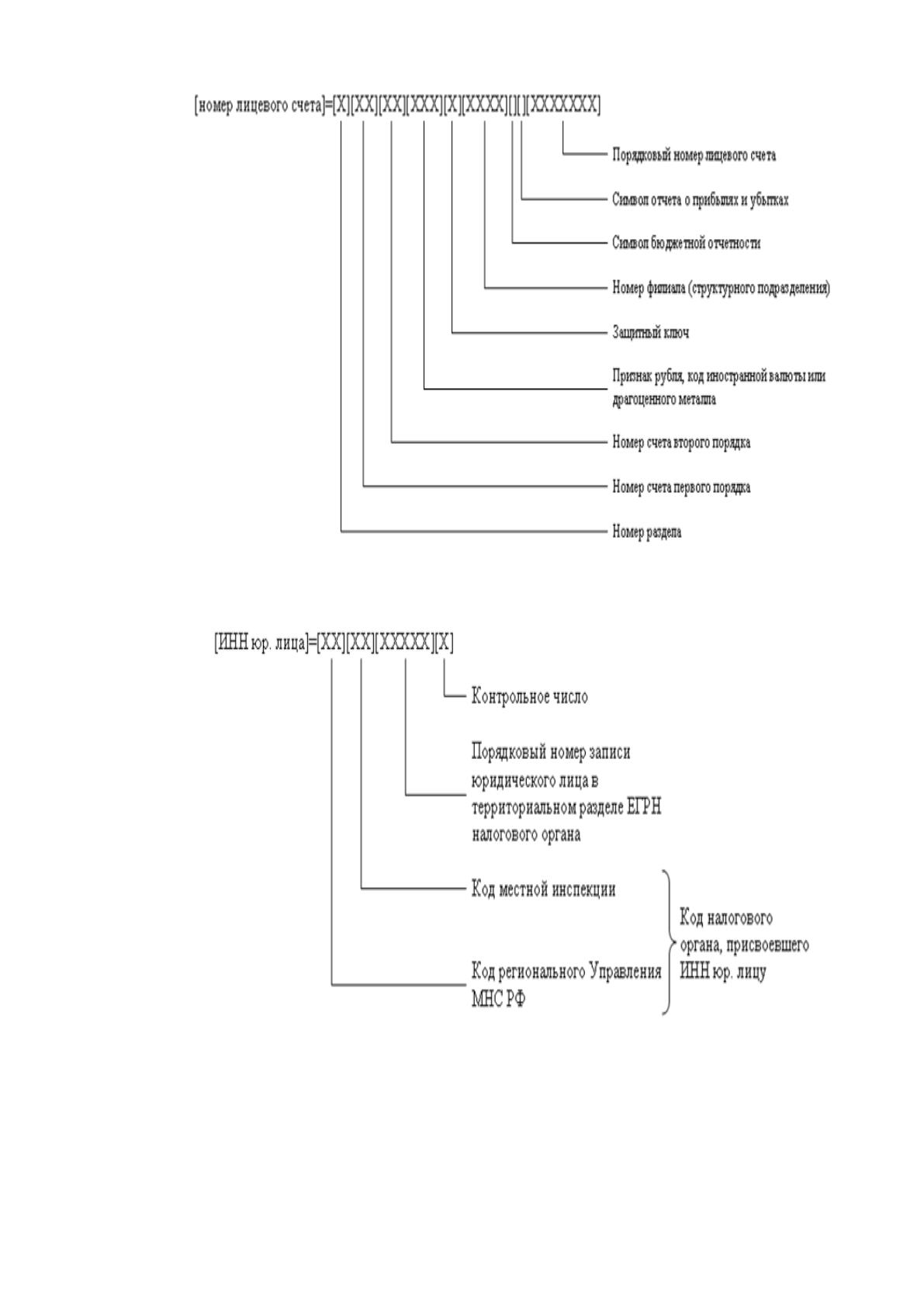

Рис. 2.5 Структура ИНН
Номер лицевого счета включает в себя трехзначный шифр валюты и
определяет тип счета, поэтому нет смысла выделять эти классификаторы
отдельно.
73
Аналогично закодированы БИК, ИНН. Например, в последнем первые 4
символа, обозначающие код налогового органа, соответствуют ведомственному
классификатору СОНО («Система обозначений налоговых органов»).

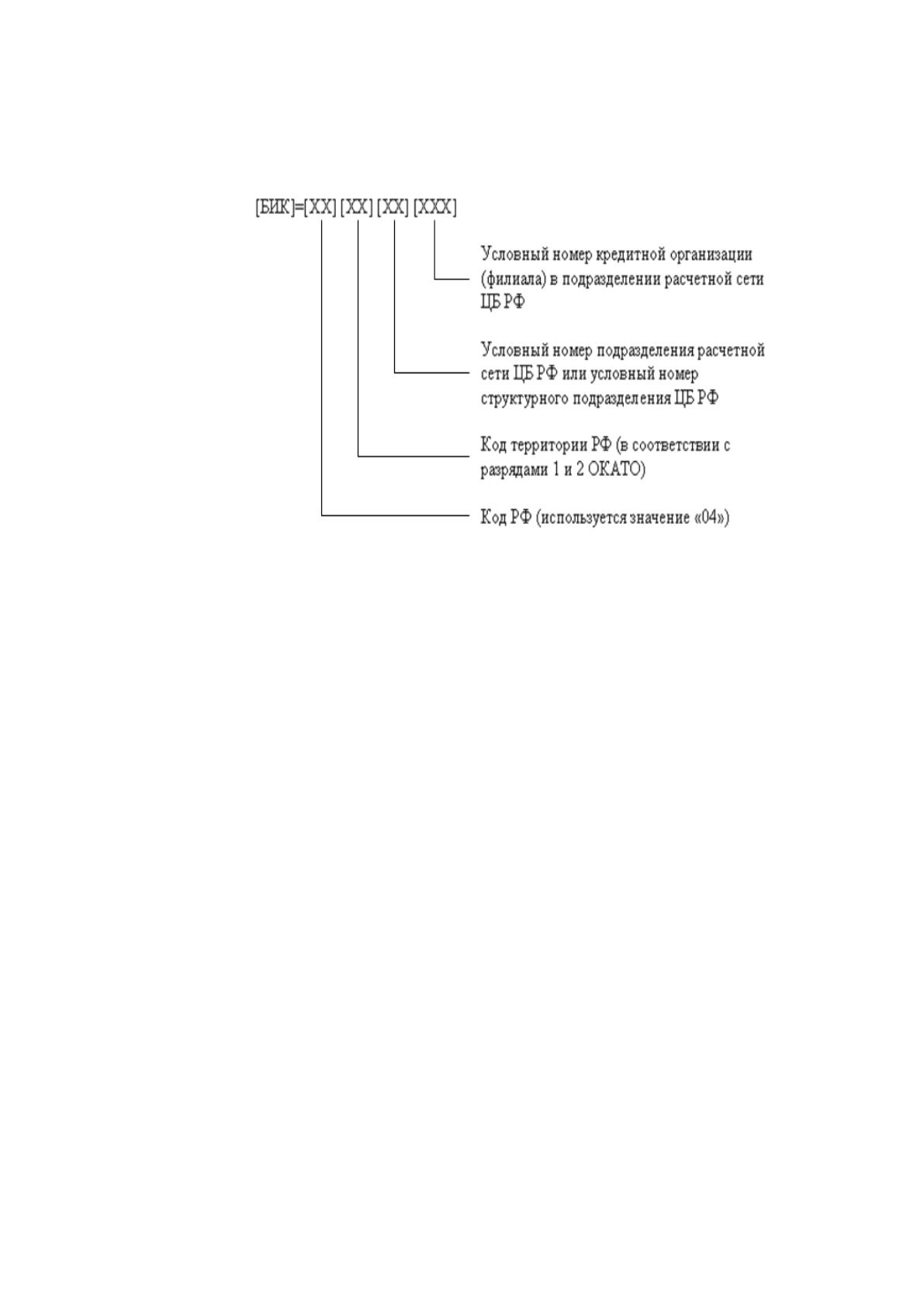

Рис. 2.6 Структура БИК
Остальные объекты (тип, номер и состояние документа, статус счета)
используются только внутри банка, не имеют собственной классификации ввиду
простоты организации и используют, как правило, порядковую систему
кодирования с одним–двумя разрядами.
Код и номер договора клиента зависят от номера банковского счета
клиента.
2.2.3. Характеристика нормативно-справочной, входной и
оперативной информации
Входная оперативная информация в данной разработанной системе
является формализованной и её источниками являются данные,
предоставленные клиентом и внутренняя информация организации ООО»Гео-
Свет». Вследствие чего для ввода входной информации используется несколько
таблиц БД.
Справочник «Установки» является хранилищем данных, содержащем
информацию о клиентах ООО»Гео-Свет». Реквизиты справочника «Установки»
содержатся в таблице 2.2.
74
Таблица №2.2
Реквизиты справочника «Установки»
Наименование
Тип данных
Длина
Режим ввода
1
Код заказа
Счетчик
6
Автоматический
2
Работы скидка
Список
12
Ручной
3
Фирма
Текстовый
100
Ручной
4
Адрес
Текстовый
120
Ручной
5
Телефон
Числовой
12
Ручной
6
График работы
Текстовый
36
Ручной
7
Коммерческий директор
Текстовый
100
Ручной
8
Главный бухгалтер
Текстовый
100
Ручной
9
Начальник производства
Текстовый
100
Ручной
10
Начальник ТО
Текстовый
100
Ручной
11
Код (ОКПО)
Числовой
36
Ручной
Для хранения информации об услугах и комплектующих, установку
которых производит ООО»Гео-Свет» предназначен справочник «СервисЗаказы».
Реквизиты справочника «СервисЗаказы» представлены в таблице 2.3.
Таблица №2.3
Реквизиты справочника «СервисЗаказы»
Наименование
Тип данных
Длина
Режим ввода
1
Код Сервис Заказ
Счетчик
6
Автоматический
2
Тип заказы
Список
20
Ручной
3
Наименование
Тип данных
Длина
Режим ввода
4
Дата заказа
Дата/Время
12
Ручной
5
Серийный номер
Текстовый
36
Ручной
6
Тип устройства
Текстовый
36
Ручной
7
Комплектация
Текстовый
100
Ручной
8
Гарантий
Текстовый
16
Ручной
9
Документ
Текстовый
100
Ручной
10
Претензия
Текстовый
100
Ручной
