ответственного персонала отдела по учету налогоплательщиков и отдела по
работе с налогоплательщиками.
Выдача документа в системе должна происходить по следующему
алгоритму:
от пользователя системы приходит заявка на получение документов в
электронном или бумажном виде;
если заявка на получение документа приходит в отдел в бумажном виде,
оператор проводит ввод заявки в систему вручную;
после печати бланка «Заявка на подбор документа» заявка приобретает
статус «В подборе», Оператор подбирает документы.
Формирование отчётов представляет собой механизм, основанный на
использовании шаблонов отчётов. Шаблоны отчетов представляют собой
параметризированные отчеты.
Главная - это стартовая страница системы. В центральной части
отображает список доступных пользователю сервисов. Полномочия могут быть
системные (например, доступность каких-то пунктов меню) и полномочия на
сервисе. Полномочия на сервисе определяются ролью пользователя на сервисе.
Если пользователь не назначен на сервис, то в разделе «Главная» этого сервиса у
него в списке не будет.
Страница служит для того, чтобы увидеть общую статистическую
информацию по заявкам всех сервисов в системе и быстро перейти к заявкам
конкретного сервиса.
Остальные пункты меню предназначены для детализации работы
пользователя с информационной системой.
Проведем разбиение данных для справочников информационной системы.
При работе со списком пользователей предоставляется возможность
использования фильтрации и представлений (таблица 2.8).
Таблица 2.8
Информация о налогоплательщиках (таблица Nalog)
Поле
Тип
Размер
Описание
Kod_nalog
Числовой
10
Код налогоплательщика
FIO_nalog
Текстовый
50
Фамилия, имя, отчество
налогоплательщика
Data_reg
Дата/время
10
Дата регистрации
61
INN
Числовой
12
Идентификационный номер
налогоплательщика (ИНН)
Address
Текстовый
100
Адрес места жительства физического,
фактический адрес юридического лица
Passport
Числовой
100
Паспортные данные
налогоплательщика
Telephone
Числовой
11
Телефонный номер
налогоплательщика
Ur_adress
Текстовый
100
Юридический адрес
налогоплательщика –
юридического лица
E-mail
Текстовый
100
Электронный адрес
налогоплательщика
Kod_kat
Числовой
10
Код категории
налогоплательщика
Prim
Текстовый
100
Примечание
Категории налогоплательщиков определяются в следующей таблице базы
данных (таблица 2.9).
Таблица 2.9
Информация о категориях налогоплательщиков (таблица Kat_nalog)
Поле
Тип
Размер
Описание
Kod_kat
Числовой
10
Код категории
налогоплательщика
Nazv_kat
Текстовый
50
Название категории
налогоплательщика
Opisanie
Текстовый
300
Описание
Podkat
Текстовый
50
Название подкатегории
налогоплательщика
Primech
Текстовый
300
Примечание
Определим состав базы данных «запросы налогоплательщиков» (таблица
2.10).
Таблица 2.10
Информация о запросах налогоплательщиков (таблица Zapros)
Поле
Тип
Размер
Описание
Kod_zapr
Числовой
10
Код запроса
Nomer_zapr
Числовой
10
Номер запроса
Date_zapr
Дата/время
10
Дата подачи запроса
Kod_nalog
Числовой
10
Код налогоплательщика
Kod_treb
Числовой
10
Код требования к заявлению
(форма заявления)
Kod_nalog_org
Числовой
10
Код налогового органа –
субъекта миграции
Kod_sotr
Числовой
10
Код сотрудника
Далее определим состав базы данных «документы» (таблица 2.11).
62
Таблица 2.11
База данных «документы» (таблица Dokum)
Поле
Тип
Размер
Описание
Kod_dokum
Числовой
10
Код документа
Nomer_dok
Числовой
10
Номер документа
Naim_dok
Текстовый
20
Наименование документа
Date_form
Дата/время
10
Дата формирования документа
Kod_nalog
Числовой
10
Код налогоплательщика
ID
Числовой
4
Идентификационный номер знания
Komment
Текстовый
20
Комментарий
Следующая база данных содержит информацию о требованиях к
заявлениям на миграцию налогоплательщика в другой налоговый орган (таблица
2.12).
Таблица 2.12
Информация о требованиях к заявлениям (таблица Treb_zaiav)
Поле
Тип
Размер
Описание
Kod_treb
Числовой
10
Код требования к заявлению (форма
заявления)
Form
Текстовый
(ссылка)
50
Форма заявления
Date_nach
Дата/время
10
Дата вступления в силу
Date_fin
Дата/время
10
Дата завершения
Параметры отображения списка заявок определяются: выбранной формой
заявления, строкой поиска, параметрами фильтра и ролью пользователя в
системе (роль пользователя не отображается на форме).
Знания определяются в следующей базе данных (таблица 2.13).
Таблица 2.13
Информация о знаниях (таблица Baza_Znan)
Поле
Тип
Размер
Описание
ID
Числовой
4
Идентификационный номер
Kat_znan
Текстовый
20
Категория знания
Naim_znan
Текстовый
20
Наименование знания (бланк,
законодательный акт и др.)
Ssilka
Текстовый
50
Ссылка на знание
63
Раздел «сотрудники» доступен руководителю отдела учета
налогоплательщиков и пользователям с соответствующими ролями. В данном
разделе можно создавать дерево сотрудников по ответственности в отношении
запросов налогоплательщиков и оформленных документов (таблица 2.14).
Таблица 2.14
База данных «сотрудники» (таблица Sotr)
Поле
Тип
Размер
Описание
Kod_sotr
Числовой
10
Код сотрудника
FIO_sotr
Текстовый
50
Фамилия, имя, отчество
пользователя
Data_reg
Текстовый
50
Дата регистрации в системе
Flag
Числовой
1
Флаг удаления
Kod_dokum
Числовой
10
Код документа
Kod_dolzh
Числовой
10
Код должности
Определим состав базы данных «должности» (таблица 2.15).
Таблица 2.15
Информация о должностях сотрудников (таблица Dolzh)
Поле
Тип
Размер
Описание
Kod_dolzh
Числовой
10
Код должности
Naim_ dolzh
Текстовый
50
Наименование должности
В следующей базе данных ведется учет налоговых органов – субъектов
миграции налогоплательщиков (таблица 2.16).
Таблица 2.16
База данных «налоговые органы» (таблица Nalog_org)
Поле
Тип
Размер
Описание
Kod_nalog_org
Числовой
10
Код налогового органа –
субъекта миграции
Nomer_org
Числовой
10
Номер налогового органа в
едином реестре
Address_org
Текстовый
100
Адрес налогового органа
Telephone_org
Числовой
11
Телефонный номер налогового
органа
Kateg
Текстовый
50
Категория налогового органа
(место в структуре)
В следующей базе данных хранятся извещения о приеме запросов
налогоплательщиков (таблица 2.17).
Таблица 2.17
База данных «извещения о приеме запросов» (таблица Izv_pr)
64
Поле
Тип
Размер
Описание
Kod_izv
Числовой
10
Код извещения
Kod_zapr
Числовой
10
Код запроса
Поле
Тип
Размер
Описание
Kod_sotr
Числовой
10
Код сотрудника
Data_izv
Дата/время
10
Дата формирования извещения
Data_otpr
Дата/время
10
Дата передачи извещения
налогоплательщику
Prim_izv
Текстовый
300
Примечание
Отказы и подтверждения миграции налогоплательщиков оформляются в
отдельных базах данных (таблицы 2.18-2.19).
Таблица 2.18
База данных «отказы» (таблица Otkaz)
Поле
Тип
Размер
Описание
Kod_otkaz
Числовой
10
Код отказа
Kod_zapr
Числовой
10
Код запроса
Data_otkaz
Дата/время
10
Дата отказа
Prichina
Текстовый
300
Причина отказа
ID
Числовой
4
Идентификационный номер
знания
Prim_otkaz
Текстовый
300
Примечание
Все данные о миграциях налогоплательщиков автоматически
выгружаются в раздел формирования отчетности информационной системы.
Таблица 2.19
База данных «подтверждения миграции» (таблица Podtv)
Поле
Тип
Размер
Описание
Kod_podtv
Числовой
10
Код подтверждения
Kod_zapr
Числовой
10
Код запроса
Data_podtv
Дата/время
10
Дата подтверждения
Prim_podtv
Текстовый
300
Примечание
Результаты работы системы фиксируются в следующей таблице (таблица
2.20).
Таблица 2.20
База данных «отчеты» (таблица Otch)
Поле
Тип
Размер
Описание
ID_otch
Числовой
10
Идентификационный номер отчета
Date_rasp
Дата/время
10
Дата формирования отчета
65
Kod_sotr
Числовой
10
Код сотрудника
Sostav
Текстовый
300
Состав полей отчета
Ssil_otch
Текстовый
50
Ссылка на отчет в системе
Далее необходимо определить связи между базами данных
информационной системы: 1:1 «один к одному», 1:М «один ко многим», М:1
«многие к одному» или М:М «многие ко многим» (таблица 2.21).
Таблица 2.21
Связи между базами данных информационной системы
Родительская
сущность
Дочерняя сущность
Имя связи
Тип связи
Семантика
связи
Nalog
Kat_nalog
Налогоплательщик –
категория
налогоплательщика
1:M
Относится
Zapros
Nalog
Запросы
налогоплательщиков -
налогоплательщик
1:1
Принадлежит
Zapros
Treb_zaiav
Запросы
налогоплательщиков –
требования к
заявлению
1:1
Создан
Zapros
Nalog_org
Запросы
налогоплательщиков –
налоговый орган
1:1
Миграция
Zapros
Sotr
Запросы
налогоплательщиков –
сотрудник
М:1
Переданы
Dokum
Nalog
Документ -
налогоплательщик
М:1
Относятся
Dokum
Baza_Znan
Документ – база
знаний
1:М
Соответствуе
т
Sotr
Dokum
Сотрудник - документ
1:М
Оформил
Sotr
Dolzh
Сотрудник -
должность
1:1
Соответствуе
т
Izv_pr
Zapros
Извещения о приеме
запросов – запросы
налогоплательщиков
1:1
Соответствуе
т
Izv_pr
Sotr
Извещения о приеме
запросов – сотрудник
М:1
Передал
Otkaz
Zapros
Отказы – запросы
налогоплательщиков
1:1
Соответствуе
т
Otkaz
Baza_Znan
Отказы – база знаний
1:М
Соответствуе
т
Podtv
Zapros
Подтверждения –
запросы
налогоплательщиков
1:1
Соответствуе
т
Otch
Sotr
Отчет – сотрудник
М:1
Сформирован
ы
66
По результатам разработки таблиц баз данных строится ER-диаграмма
(рисунок 2.2).

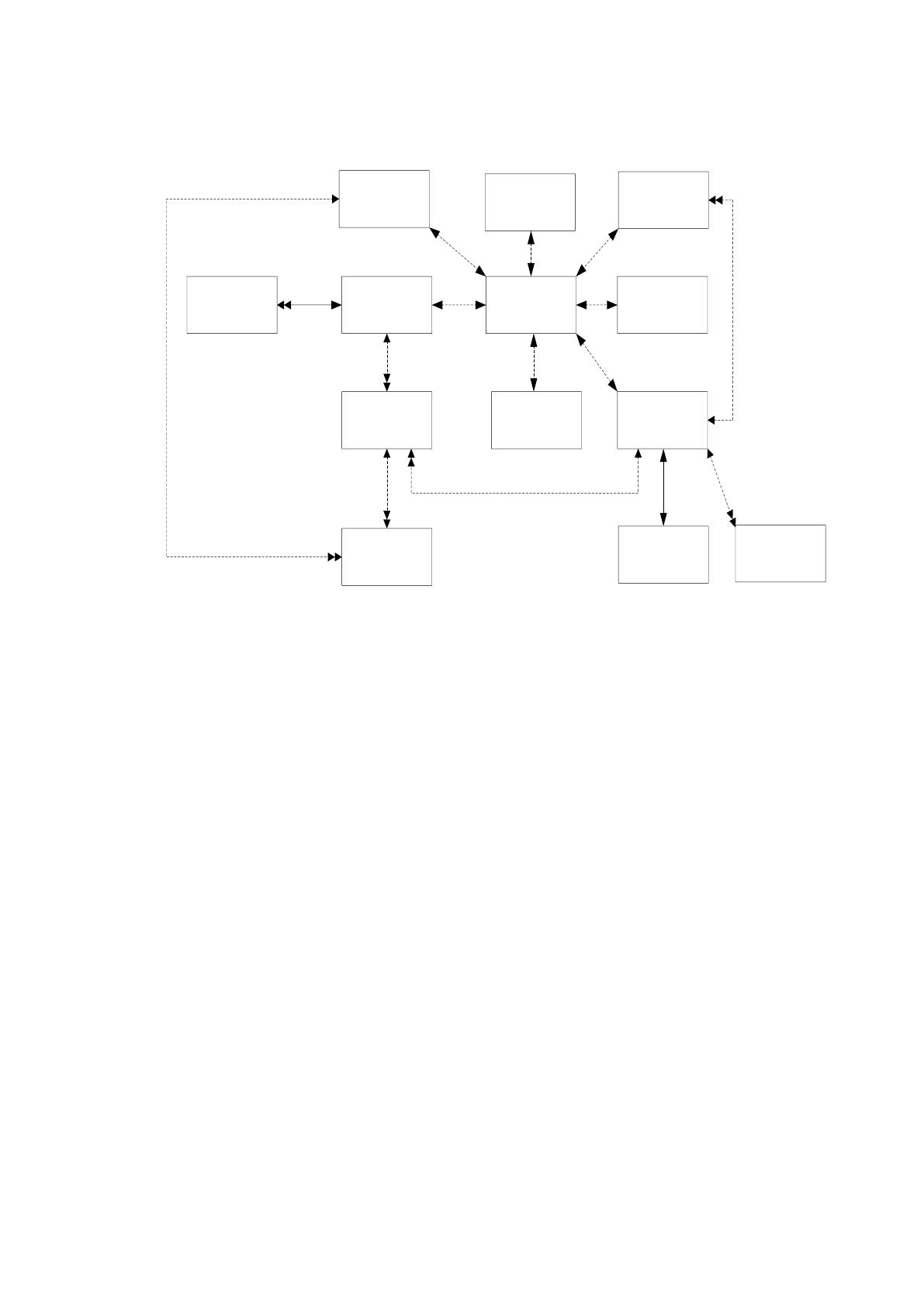

Рис. 2.2. ER-диаграмма ИС снятия с налогового учета и выгрузки данных
налогоплательщика при его миграции в другой налоговый орган в Межрайонной
ИФНС России № 26 по Ростовской области
Сплошной линией обозначены прямо зависимые связи диаграммы:
сотрудники – должности сотрудников, налогоплательщик – категория
налогоплательщика. Прерывистой линией обозначаются косвенные связи
сущностей диаграммы.
Система должна позволять редактировать или удалять ошибочно
вводимую информацию или карточку. Система при сохранении должна
проверять информацию на дублирование, предупреждать о невозможности её
внесения в систему.
Физическая модель баз данных представлена в приложении 10.
Итогом работы информационной системы станет отчет снятия с
налогового учета и выгрузки данных налогоплательщиков при их миграции в
другой налоговый орган в Межрайонной ИФНС России № 26 по Ростовской
области.
Nalog Zapros
Baza_Znan
Dolzh
SotrTreb_zaiav
Kat_nalog
111
М
1
1
Nalog_org
1 1
1
1
Dokum
М
1
1
М
1М
1
1
Izv_pr
1
М
1
Otkaz
1
Podtv
1
М
1
1
Otch
М
67
Для защиты данных в системе будут наложены некоторые ограничения, а
именно:
имя пользователя не должно быть короче двух символов;
пароль не может быть короче шести символов.

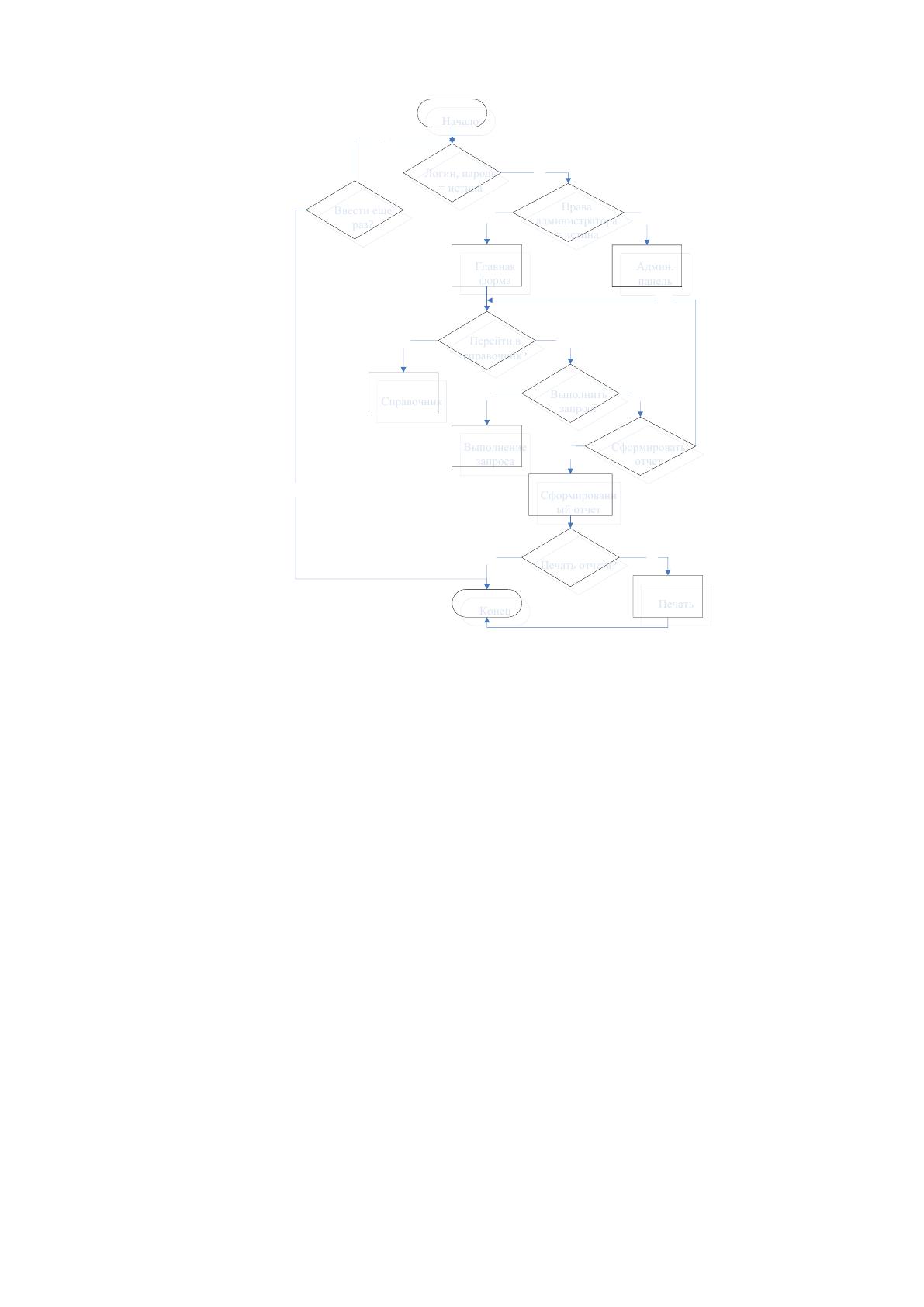

Общая блок-схема взаимодействия пользователя с системой представлена
на рисунке 2.3.
В рамках информационной системы осуществляются следующие
основные функции взаимодействия с информацией в базах данных:
запись;
чтение;
редактирование;
удаление.
Информационные потоки информационной системы распределяются
следующим образом: информация формируется пользователем в таблицах
справочников информационной системы. Затем проводится обработка вводимой
информации и формируется таблица для просмотра данных.
68
Рис. 2.3. Блок-схема взаимодействия пользователя с системой

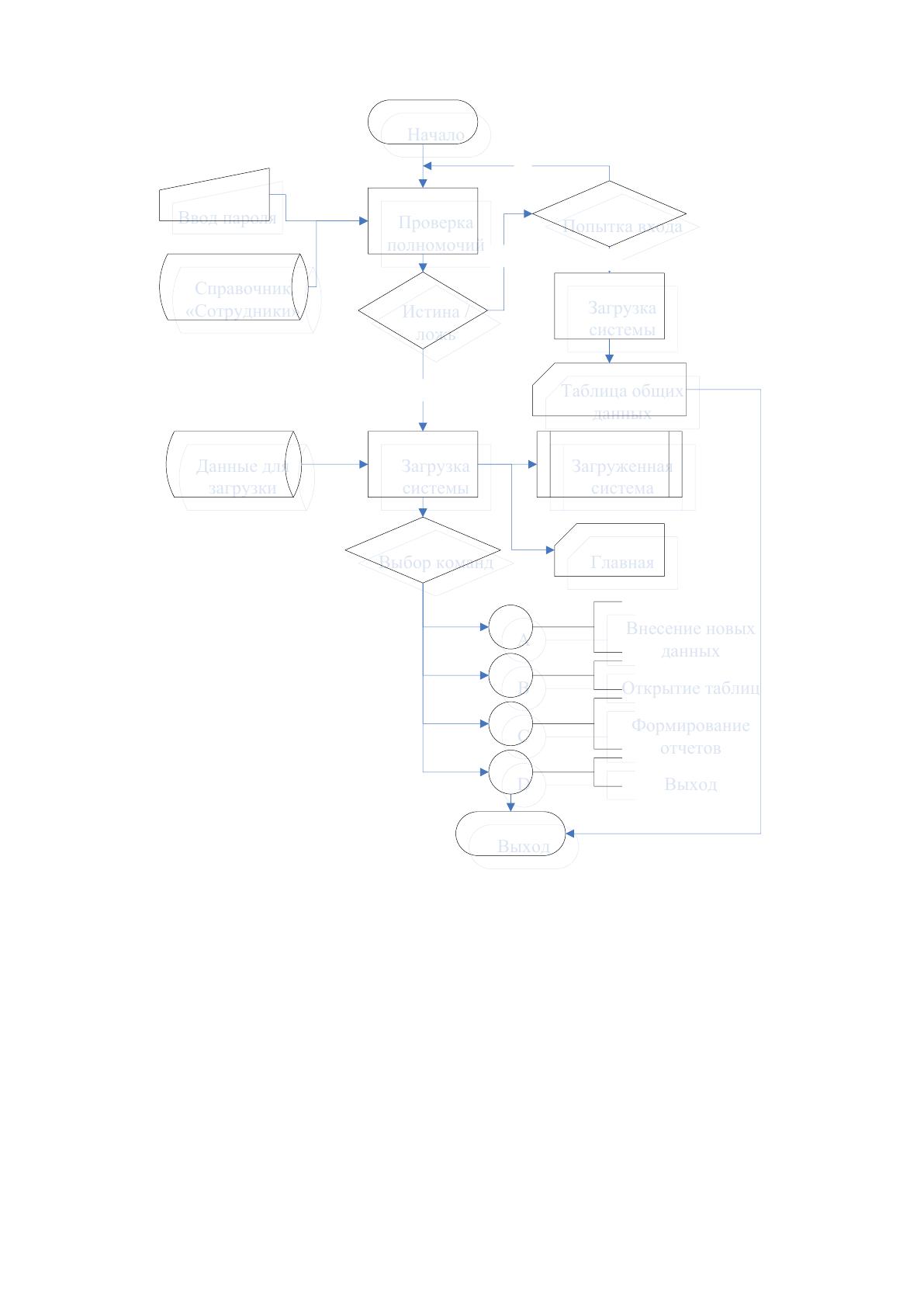

Схема программных модулей и ресурсов, взаимодействие с системой
представлено на рисунке 2.4.
Начало
Начало
Логин, пароль
= истина
Логин, пароль
= истина
Права
администратора
= истина
Права
администратора
= истина
Главная
форма
Главная
форма
Админ.
панель
Админ.
панель
Справочник
Справочник
Перейти в
справочник?
Перейти в
справочник?
Выполнить
запрос?
Выполнить
запрос?
Выполнение
запроса
Выполнение
запроса
Сформировать
отчет
Сформировать
отчет
Сформированн
ый отчет
Сформированн
ый отчет
Печать отчета?
Печать отчета?
Конец
Конец
да
да
нет
Ввести еще
раз?
Ввести еще
раз?
да
нет
да нет
да
нет
да
нет
Печать
Печать
данет
69
Рис. 2.4. Блок-схема технологического процесса работы системы
Результатом работы информационной системы является формирование
отчетов и выполнение запросов пользователей на основе накапливаемой
информации.
Процессы сбора, обработки и передачи данных в информационной
системе должны определяться ведомственными нормативно-техническими
документами и быть отражены в должностных инструкциях сотрудников
подразделений - пользователей информационной системы.
Начало
Начало
Проверка
полномочий
Проверка
полномочий
Ввод пароля
Ввод пароля
Справочник
«Сотрудники»
Справочник
«Сотрудники»
Попытка входа
Попытка входа
Истина /
ложь
Истина /
ложь
Таблица общих
данных
Таблица общих
данных
Загрузка
системы
Загрузка
системы
Загруженная
система
Загруженная
система
Загрузка
системы
Загрузка
системы
Главная
Главная
Выбор команд
Выбор команд
А
А
В
В
С
С
Внесение новых
данных
Внесение новых
данных
Открытие таблиц
Открытие таблиц
Формирование
отчетов
Формирование
отчетов
Данные для
загрузки
Данные для
загрузки
D
D
Выход
Выход
Выход
Выход
нет
да
нет
да
