77
Обучаемые
Предметы
Группы
Специализации
Список
обучаемых
Отчетность
Список
преподавателей
Главное меню
Пользователь
Обновление
списка
Добавление
Удаление
Редактирование
Авторизация
Отчеты Выход
Работа со
справочниками
Обновление
списка
Добавление
Удаление
Редактирование
Формы отчетности
Рисунок 2.3 Сценарий диалога для администратора
Главное меню
Обучаемый
Обновление
списка
Добавление
Удаление
Редактирование
Учет
отчетности
Информация об
обучаемом
Список отчетности
Вопросы и ответы
Авторизация
Формирование списка
отчетности
Отчеты Выход
Рисунок 2.4 Сценарий диалога для пользователя
78
2.3.2 Характеристика базы данных
В соответствии с выбранной СУБД определим для каждой таблицы тип поля
и формат содержащихся в нем данных.
Таблица 2.4
Структура таблицы Tipi_rabot
Поле
Тип
Null
По умолчанию
idchet
int(11)
Нет
idklientchet
int(11)
Нет
datechet
text
Нет
nomer
int(11)
Нет
nameigra
varchar(255)
Нет
timeigra
varchar(12)
Нет
statchet
int(1)
Нет
0
Таблица 2.5
Структура таблицы fak
Поле
Тип
Null
По умолчанию
idfak
int(11)
Нет
namefak
text
Нет
sokrfak
varchar(255)
Нет
udalfak
int(1)
Нет
0
Таблица 2.6
Структура таблицы Raboti
Поле
Тип
Null
По умолчанию
idgame
int(11)
Нет
idsotrg
int(11)
Нет
idplg
int(11)
Нет
rez
varchar(255)
Нет
udalg
int(1)
Нет
0
gamestat
int(1)
Нет
0
Таблица 2.7
Структура таблицы Gruppa
Поле
Тип
Null
По умолчанию
idgruppa
int(11)
Нет
namegruppa
varchar(255)
Нет
idfakgr
int(11)
Нет
udalgr
int(1)
Нет
0
Таблица 2.8
Структура таблицы Predmet
Поле
Тип
Null
По умолчанию
idpr
int(11)
Нет
79
predmet
text
Нет
sokrpredmet
varchar(255)
Нет
udalpr
int(1)
Нет
0
Таблица 2.9
Структура таблицы Prepod
Поле
Тип
Null
По умолчанию
idsotr
int(11)
Нет
name
varchar(45)
Да
NULL
login
varchar(45)
Да
NULL
parol
varchar(45)
Да
NULL
dates
timestamp
Нет
CURRENT_TIMESTAMP
surname
varchar(45)
Да
NULL
udal
int(1)
Нет
idkafp
int(11)
Нет
zvan
varchar(255)
Нет
Таблица 2.10
Структура таблицы Results
Поле
Тип
Null
По умолчанию
idres
int(11)
Нет
idigres
int(11)
Нет
idplayerres
int(11)
Нет
vopres
text
Нет
otvetres
text
Нет
timeres
varchar(255)
Нет
statres
int(11)
Нет
0
resultat
int(1)
Нет
0
parser
int(1)
Нет
0
otvetprav
text
Нет
Таблица 2.11
Структура таблицы Student
Поле
Тип
Null
По умолчанию
idsotr
int(11)
Нет
name
varchar(45)
Да
NULL
dolg
varchar(45)
Да
NULL
login
varchar(45)
Да
NULL
parol
varchar(45)
Да
NULL
dates
timestamp
Нет
CURRENT_TIMESTAMP
surname
varchar(45)
Да
NULL
datebor
varchar(45)
Да
NULL
udal
int(1)
Нет
igri
int(11)
Нет
gorod
varchar(255)
Нет
scool
varchar(255)
Нет
klass
varchar(4)
Нет
80
Таблица 2.12
Структура таблицы Voprosi
Поле
Тип
Null
По умолчанию
idv
int(11)
Нет
idigra
int(11)
Нет
vopros
text
Нет
otvet
text
Нет
udalv
int(1)
Нет
0
Таблица 2.13
Структура таблицы Zan
Поле
Тип
Null
По умолчанию
idzan
int(11)
Нет
idgrz
int(11)
Нет
idprz
int(11)
Нет
datez
varchar(255)
Нет
timez
varchar(20)
Нет
udalz
int(1)
Нет
0

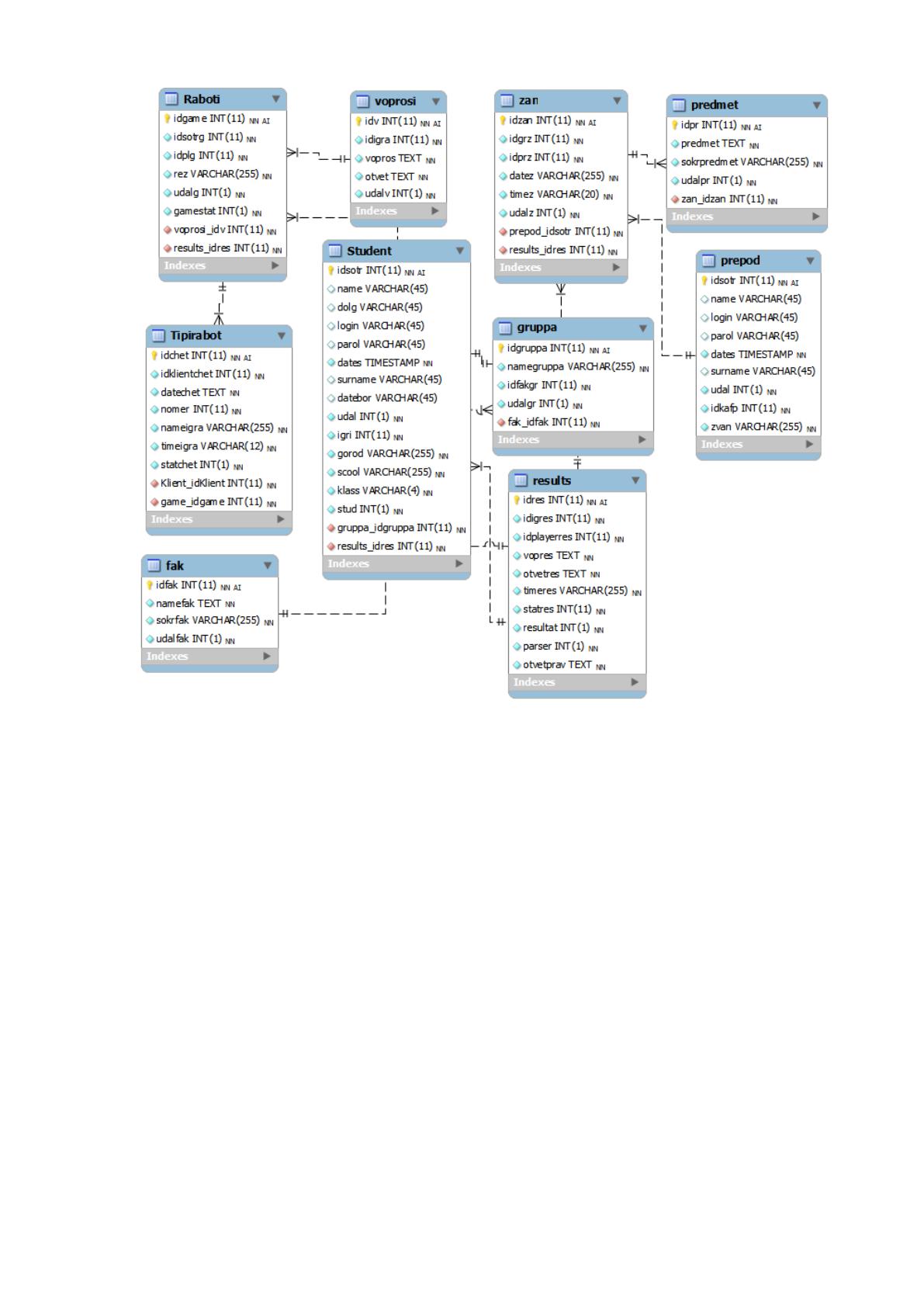

Физическая модель базы данных представлена на рисунке 2.5.
81
Рисунок 2.5 Физическая модель разработанной базы данных
2.3.3 Структурная схема пакета (дерево вызова программных модулей)
Схема вызова программных модулей представлена на рисунке 2.6.
82
ПМ Главное меню
ПМ работы с со
справочниками
ПМ Справочника Группы
ПМ Справочника
Обучаемые
ПМ Справочника
Пользователи
ПМ Справочника
Специализации
ПМ работы с
учетом отчетности
ПМ получения
отчетов
ПМ Справочника
Формы отчетности
ПМ Авторизация
ПМ Вывода на
печать
ПМ работы с
пользователями
ПМ формирования
результатов
отчетности
ПМ Справочника
Занятия
ПМ Справочника
Преподаватели
Рисунок 2.6 Схема вызова программных модулей
Описание программных модулей представлено в таблице 2.14.
Таблица 2.14
Описание программных модулей
№
п/п
Наименование модуля
Функции модуля
1)
ПМ Авторизация
Выполняет авторизацию пользователей при их
доступе в систему
2)
ПМ Главное меню
Производит вызов меню, для каждого вида
пользователей - своего
3)
ПМ работы со справочниками
Содержит определенные процедуры,
позволяющие осуществлять редактирование
справочников
4)
ПМ учета отчетности
Формирует отчетность по результатам занятий
83
№
п/п
Наименование модуля
Функции модуля
5)
ПМ получения отчетов
Содержит заранее определенные процедуры
формирования отчетных документов
6)
ПМ вывода на печать
Выводит результатные документы на печать
2.3.4 Описание программных модулей
Технологическое обеспечение разработки включает в себя описание
технологий сбора, обработки, хранения и вывода информации.
При внедрении программного продукта необходимо не только анализировать
поступающую информацию, но и запросить документы, связанные с областью
функционирования программного продукта из различных отделов ГБОУ СОШ №1
г. Самары. Это позволит сформировать начальную базу данных. В случаях, когда
недостаточно данных или вызывает сомнения достоверность информации
относительно уже введенная информация можно получить информацию от
работника ответственного за ведение данных.
Рекомендуемым способом сбора информации является изначальный запрос
документов из отделов ГБОУ СОШ №1 г. Самары, и последующая консультация с
ответственными работниками по поводу достоверности собранной информации.
Это обеспечит такое важное и необходимое свойство информации как
достоверность.
Процесс обработки информации заключается во внесении собранной
информации в базу данных. Когда база данных максимально заполнена, а в
частности ее справочники, тогда дальнейшее внесение информации не займет
большого количества времени, поскольку заполнение осуществляется путем
выбора из уже существующих записей. Это максимально упрощает и ускоряет
работу в больших компаниях, у которых количество информации которую
необходимо ввести достаточно велико.
Кроме того, обработка информации включает в себя работу с уже
занесенными в программу данными, их редактирование или удаление.
В приложении 1 представлены схемы процесса сбора, передачи, обработки и
выдачи информации, которая отображает организацию диалога с пользователем.
84
Рассмотрим алгоритм регистрации обучаемого и выполнения им работы.
Обучаемый может зарегистрироваться как самостоятельно, так это может и сделать
администратор. Предусмотрено 2 категории пользователей – обучаемые и
преподаватели.
При регистрации участника любой категории необходимо ввести такие
реквизиты, как фамилия, имя, отчество, год рождения.
Далее, после выбора игры и нажатия кнопки «Зарегистрироваться»,
происходит запись данных участника в таблицу Обучаемые и Запись в Таблицу
Результаты. Суть записи заключается в том, что в Таблицу Результаты
записываются код обучаемого, код отчетности и число строк по количеству
вопросов данной отчетности. Таким образом, сопоставляя количество пройденной
отчетности вообще, и количество отчетности в данной таблице и кодом данного
участника, можно сделать вывод, на какие типы отчетности Обучаемый записан, а
на какие – нет.
Для добавления отчетности необходимо выбрать тип отчетности из
выпадающего списка, ввести ее название, ввести дату и время проведения, и
нажать кнопку «Создать». При этом в таблицу Работы записываются данные о
данном экземпляре отчетности. Далее, последовательно, необходимое количество
раз, вводится вопрос, ответ на вопрос и время на ответ (в минутах). При этом из
таблицы Работы выбирается Отчетность с максимальным значением уникального
идентификатора (то есть та, которая записана последней), и данный идентификатор
используется как внешний ключ при записи вопросов и таблицу Вопрос.
Для записи на игру Обучаемый выбирает из списка доступных типов
отчетности необходимую и нажатием кнопки записывается на участие в ней. При
этом производится запись вопросов данной отчетности в таблицу Результаты (с
нулевыми значениями полей).

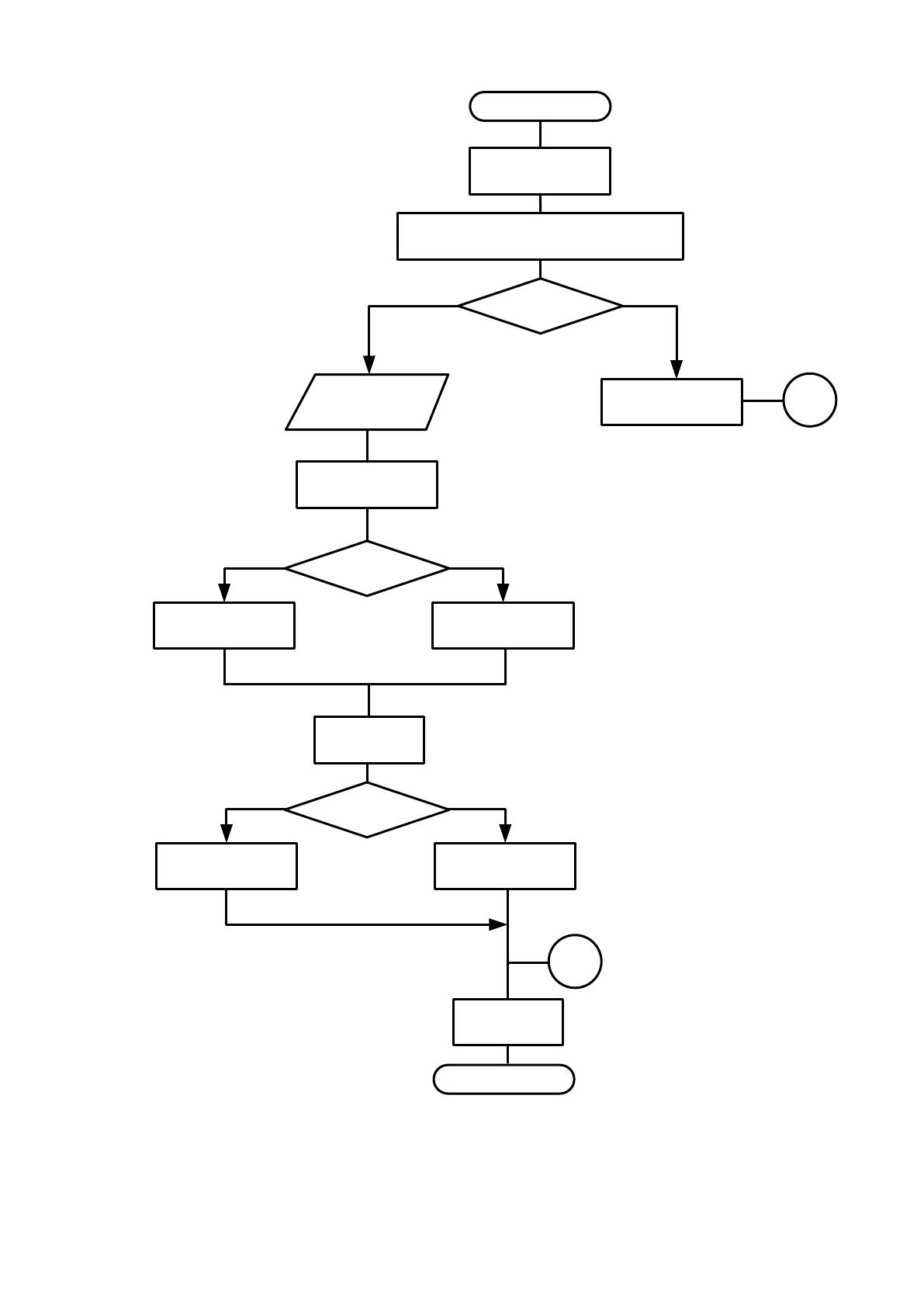

Алгоритм работы функции проверки ответов приведен на рисунке 2.7.
85
If (strlen($word1)!=
strlen($word2))
$name1;
$name2;
$url;
$word1=preg_replace("/[^0-9a-zа-я]/i","",$name1);
$word2=preg_replace("/[^0-9a-zа-я]/i","",$name2);
ДА
НАЧАЛО
A
НЕТ
КОНЕЦ
A
ДаНет
For
($i=0; $i<strlen($word1);
$i++)
$letter=$word1[$i];
IF($pos===false)
$tmp.=$letter $tmp.=$pattern2[$pos]
$array=strstr($url);
If (strlen($$array)!=1
Да
Нет
$res1=1; $res1=0;
$res1=0;
$otvet1="update
results set
resultat=$res1…”,
Рисунок 2.7 Алгоритм работы функции проверки ответов обучаемых
При начале прохождения отчетности из таблицы Вопросы последовательно
выводятся вопросы, принадлежащие происходящей отчетности. После ввода
86
участником ответа на вопрос происходит запись данных в таблицу Общие
результаты. При этом после записи проверяется количество полей (вопросов) в
таблице, на которые еще не дан ответ. Если такое количество больше нуля,
выводится вопрос, код записи которого максимален. В случае, если таких вопросов
не осталось, отчетность считается законченной для данного пользователя, ее статус
меняется, а участнику выводится соответствующее сообщение. Проверка
правильности ответа осуществляется вручную преподавателем и с использованием
функции сравнения правильного ответа и ответа, данного обучаемым (в
полуавтоматическом режиме).
2.4 Контрольный пример реализации проекта и его описание
Рассмотрим работу администратора, которая начинается с авторизации.

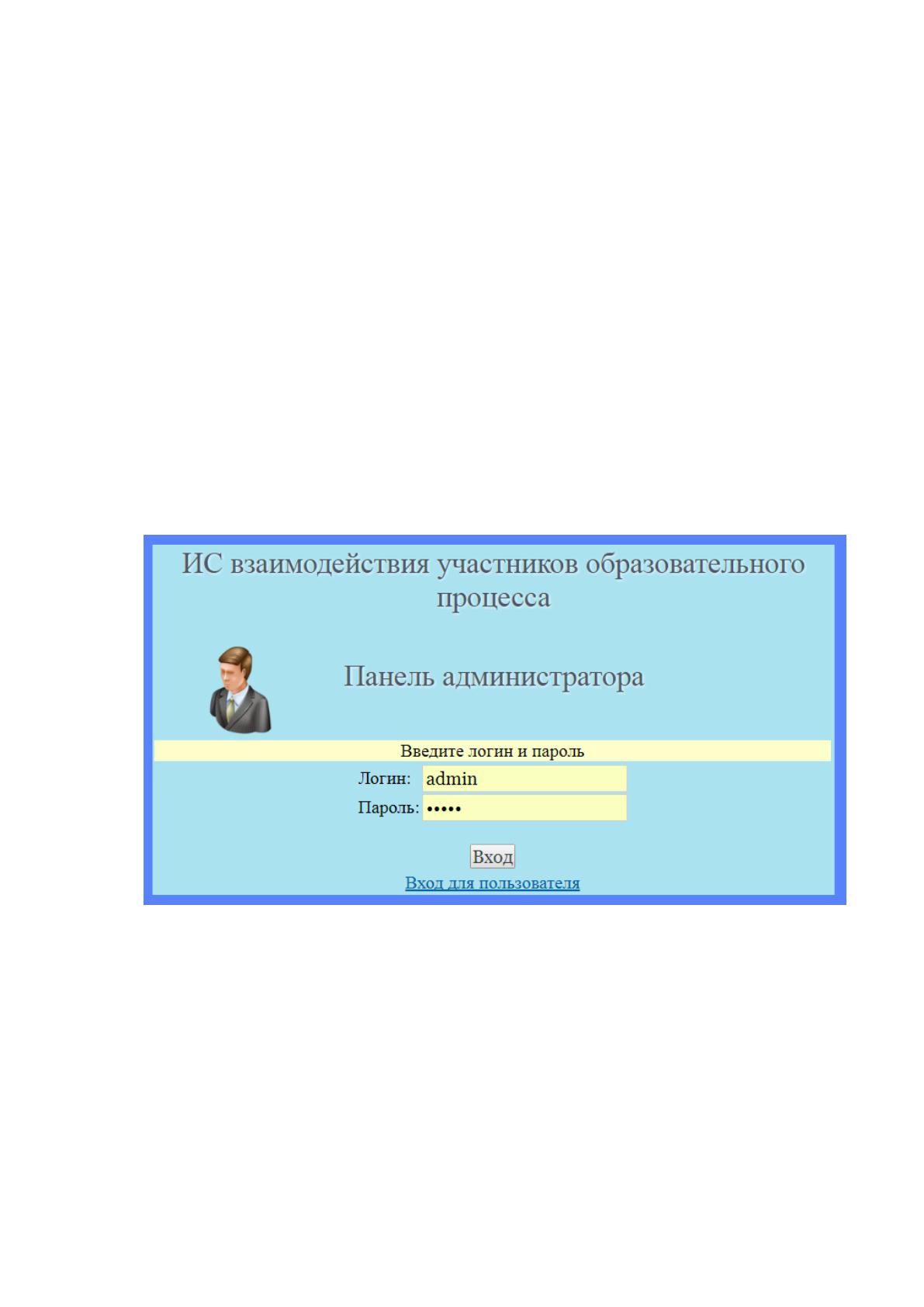

Рисунок 2.8 Авторизация
После авторизации администратор производит первоначальное наполнение
справочников.
