II Проектная часть
2.1. Разработка проекта автоматизации
2.1.1. Этапы жизненного цикла проекта автоматизации
Жизненный цикл информационных систем (ИС) в стандартах
представляет собой набор этапов, частных работ и операций в
последовательности их выполнения и взаимосвязях, регламентирующих ведение
работ от подготовки технического задания до завершения испытаний ряда
версий и окончания эксплуатации ИС.
Существует целый ряд методологий, описывающих жизненный цикл ПО:
ГОСТ 34.601-99 – стандарт на стадии и этапы создания АИС,
соответствующие каскадной модели жизненного цикла ПО. В стандарте
приводится описание содержания работ на каждом этапе.
ISO/IEC 12207:1995 «Information Technology - Software Life Cycle
Processes» – стандарт на процессы и организацию жизненного цикла заказного
ПО. Он определяет структуру жизненного цикла, содержащую процессы,
действия и задачи, которые должны быть выполнены во время создания ПО.
Каждый процесс разделен на набор действий, каждое действие - на набор задач.
Каждый процесс, действие или задача инициируется и выполняется другим
процессом по мере необходимости, причем не существует заранее определенных
последовательностей выполнения.
Методология MSF (Microsoft Solution Framework) – технологический
материал по реализации итеративной модели разработки, аналогично RUP,
включает 4 фазы: анализ, проектирование, разработку, стабилизацию;
предполагает использование объектно-ориентированного моделирования.
Extreme Programming (XP) - экстремальное программирование. Основой
методологии является работа в команде, эффективные коммуникации между
заказчиком и исполнителем в течение всего проекта; разработка АИС ведется с
использованием последовательно дорабатываемых прототипов.
65
Стандарт ГОСТ 34.601-99 не вполне подходит для проведения разработок
в настоящее время: многие процессы отражены недостаточно, а некоторые
положения устарели.
В методологии Oracle, RUP, MSF, XP не приводится структура и описание
технической документации по проекту.
Поэтому выбираем для проектирования ИС стандарт ISO/IEC 12207:1995.
Стандарт ISO/IEC 12207 задает полный набор процессов (более 40),
охватывающий все возможные виды работ и задач, связанных с построением
программного средства, начиная с анализа предметной области и заканчивая
изготовлением конечного продукта. Данный стандарт содержит основные и
вспомогательные процессы (рисунок 13).

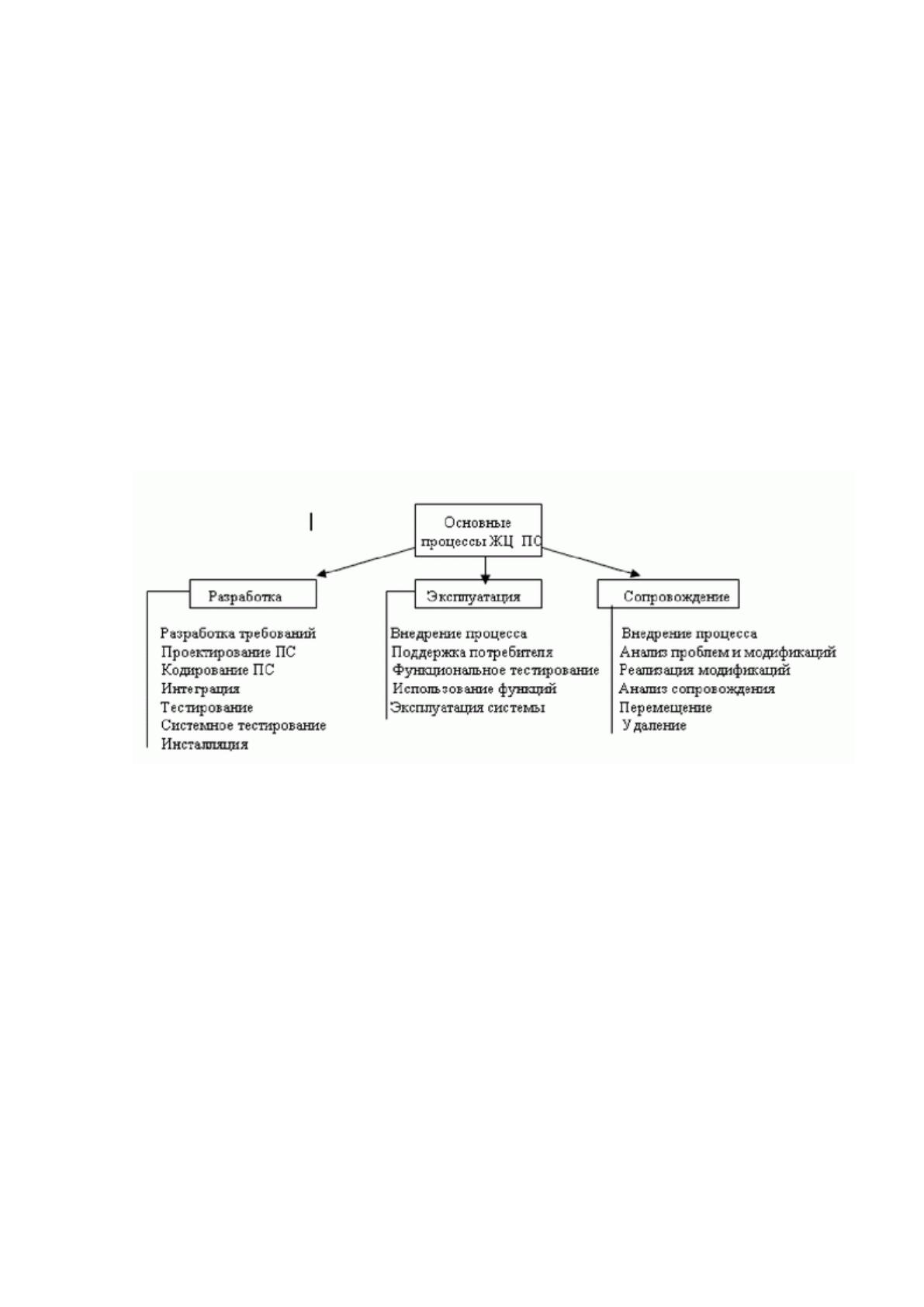

Рисунок 13. Основные процессы жизненного цикла ПО 13правильности
продукта и соответствия его заданным требованиям.
Для рассматриваемой ИС выделяются следующие базовые процессы
жизненного цикла [1]:
1. Разработка
Планирование и анализ требований (предпроектная стадия);
Проектирование;
Реализация;
Тестирование
Внедрение;
2. Эксплуатация
Поддержка пользователей;
66
Техническое обслуживание компонентов системы;
3. Сопровождение
Сбор рекламаций
Исправление ошибок и недоработок
Модернизация
2.1.2. Ожидаемые риски на этапах жизненного цикла и их описание
Риски сопровождают весь жизненный цикл ИС. Возможными влияниями
на данную ИС являются: увеличение длительности проекта, увеличение
стоимости проекта и т.д. [12]
Существует риск не корректно или не точно описать требования к ИС.
Классификация дефектов приведена в таблице 13.
Таблица 13
Характеристики дефектов программного продукта
Этапы возникновения дефектов и ошибок
Типы первичных дефектов и
ошибок программного средства и
документации
Разработка требований к ПО
Дефекты исходных требований
заказчика
Планирование работ
Дефекты, обусловленные реальной
сложностью проекта
Проектирование архитектуры системы
Ошибки планирования и
системного проектирования
программного средства
Детальное проектирование ПО
Системные и алгоритмические
дефекты и ошибки проекта
Кодирование ПО
Программные дефекты и ошибки
компонентов и документов
программного средства
Тестирование ПО
Программные и алгоритмические
ошибки программного средства и
документации
Разработка документации
Дефекты и ошибки обобщающих
документов
Для снижения рисков, связанных с дефектами системы, необходимо
проводить тщательное тестирование на контрольных примерах, приближенных к
действительности. Для снижения рисков, связанных с ошибочными действиями
67
пользователей, необходимо предусмотреть защиту от применения ошибочных
действий по удалению и порче данных.
2.1.3. Организационно-правовые и программно-аппаратные средства
обеспечения информационной безопасности и защиты информации
Под информационной безопасностью (ИБ) АИС понимается состояние
защищенности информационной среды АИС, обеспечивающее её формирование,
использование и развитие, которое не приводит к искажению, разрушению или
несанкционированному использованию информационных ресурсов, включая
хранимую, обрабатываемую и передаваемую информацию, а также
программные средства [2, с.147].
Рассмотрим возможности внешних нарушителей, целью любого внешнего
нарушителя является получение конфиденциальной информации, а как
следствие получение конкурентного преимущества по средствам использования
информации полученной незаконными способами, либо получение денежного
вознаграждения за данную конфиденциальную информацию. Объекты,
представляющие интерес нарушителю в конечном итоге - файлы и базы данных
конфиденциальной информацией, физические носители информации, в том
числе черновики и отходы делопроизводства, а также сотрудники, обладающие
доступом к информации, являющейся конфиденциальной.
Типовые шаги внешнего нарушителя:
Разведка и сбор основных данных об организации и ее работниках из
открытых источников информации;
Разведка и сбор данных о внешнем периметре сети организации с
использованием технических средств;
Подбор вектора атаки на основе полученной информации, в основном
это передача вредоносного программного обеспечения во внутреннею сеть
организации;
Вторжение и захват одного из узлов сети организации;
Распространение вредоносного ПО внутри организации, повышение
привилегий в сети;
Подавление работоспособности защитных средств;
68
Поиск нужной злоумышленнику конфиденциальной информации в
сети организации;
Извлечение необходимой информации;
Скрытие следов и минимизация влияния, путем удаления всех
активных компонентов вредоносного ПО, с возможностью его дальнейшего
восстановления. Из данных типовых шагов внешнего нарушителя, при атаке на
организацию с использованием технических средств нарушитель сможет
выполнить только первые два шага, т.е. сбор данных из открытых источников и
сканирование внешнего периметра сети организации. В рамках проведения
эмуляции действий внешнего нарушителя, был рассмотрен перечень
программных средств, позволяющих производить внешнее сканирование сети
организации на предмет поиска уязвимостей:
Nmap – сканер для изучения внешних узлов сети организации, на предмет
наиболее важных и «самописных» приложений организации для дальнейшего
исследования и проверки по базе известных CVE-уязвимостей;
Проверка узлов по базе CVE-уязвимостей в ручном режиме и с
использованием специализированного ПО организации;
Metasploit – программное обеспечение для анализа полученных
уязвимостей;
John The Ripper. – программное обеспечение для восстановления паролей
из хешей;
the harvester – программное обеспечение для сбора информации о
сотрудниках компании;
Nikto и DirBuster – программное обеспечение для анализа корректности
конфигурации веб-сервисов;
Sqlmap – программное обеспечение для проверки возможности внедрения
sql-инъекций.
Часть данного программного обеспечения была использована совместно с
работниками службы безопасности АО «Кодекс». Не удалось найти уязвимости
пригодные для эксплуатации. Соответственно можно сделать вывод что меры и
средства защиты информации делают угрозы данного типа не актуальными.
69
Для защиты от внутренних угроз в системе используется политика
разделения прав доступа. Характеристика политики приведена в таблице 14.
Таблица 14
Разграничение прав пользователей
Группы
Справо-
чники
системы
Управлен
ие
Модуль
«Приемка
товара»
Модуль
«Отгрузка
товара»
Модуль
«Приемка
по
качеству»
Отчеты
Менедже
ры отдела
Чтение
Нет
доступа
Ограниченн
ый доступ
(ввод
данных об
ожидаемых
поставках,
чтение
данных о
приемке
товара)
Нет доступа
Ограничен
ный доступ
Чтение
Менедже
ры отдела
сбыта
Чтение
Нет
доступа
Нет доступа
Ограниченн
ый доступ
(Ввод
данных о
заказах,
чтение
данных об
отгрузках)
Нет
доступа
Чтение
Начальни
к склада
Полный
доступ
Нет
доступа
Чтение
Чтение
Чтение
Чтение
Кладовщ
ик
участка
приемки
Ограниченн
ый доступ
Нет
доступа
Полный
доступ
Нет доступа
Ограничен
ный доступ
Полны
й
доступ
Кладовщ
ик
участка
отгрузки
Ограниченн
ый доступ
Нет
доступа
Нет доступа
Полный
доступ
Нет
доступа
Полны
й
доступ
Контроле
р участка
качеству
Ограниченн
ый доступ
Нет
доступа
Чтение
Нет доступа
Полный
доступ
Чтение
Системны
й
админис-
тратор
Полный
доступ
Полный
доступ
Полный
доступ
Полный
доступ
Полный
доступ
Полны
й
доступ
На сервере системы и рабочих местах должно быть установлено
антивирусное ПО. АО «Кодекс» использует антивирусную программу Kaspersky
Enterprise Space Security для комплексной защиты корпоративной сети от всех
70
видов современных компьютерных угроз. Требуется регулярно обновлять
антивирусную базу, чтобы иметь эффективную защиту от новейших вирусов.
Базу данных ИС склада следует зашифровать средствами Microsoft SQL
Server 2008, который обеспечивает прозрачное шифрование данных (Transparent
Data Encryption или TDE). TDE позволяет шифровать базы данных целиком.
Когда страница данных сбрасывается из оперативной памяти на диск, она
шифруется. Когда страница загружается обратно в оперативную память, она
расшифровывается. Таким образом, база данных на диске оказывается
полностью зашифрованной, а в оперативной памяти – нет. Основным
преимуществом TDE является то, что шифрование и расшифровка выполняются
абсолютно прозрачно для приложений. Следовательно, получить преимущества
от использования TDE может любое приложение, использующее для хранения
своих данных Microsoft SQL Server 2008. При этом модификации или доработки
приложения не потребуется.
2.2. Информационное обеспечение задачи
2.2.1.Информационная модель и ее описание

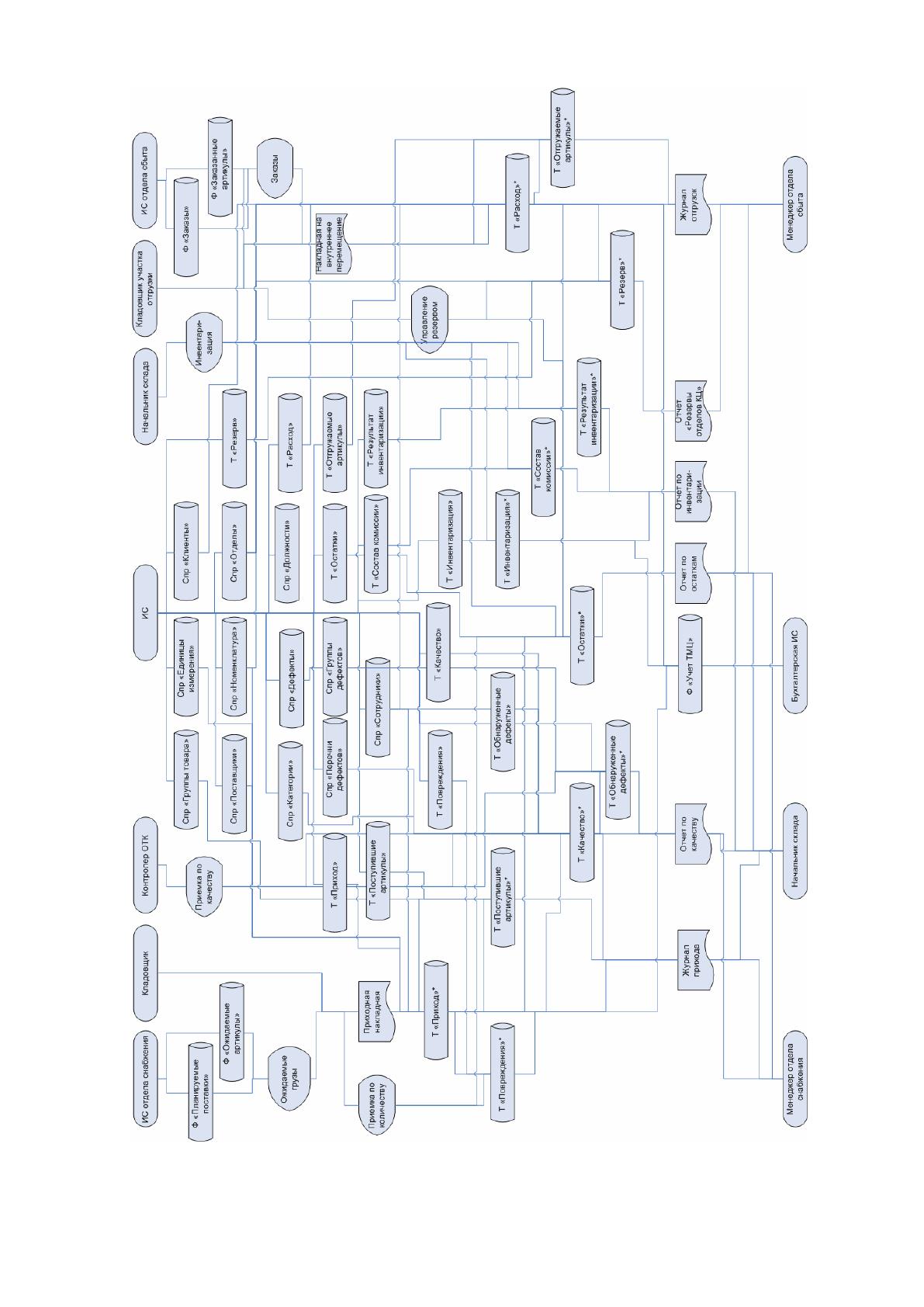

Информационная модель (рисунок 14) представляет собой схему,
отражающую преобразование информационных реквизитов от источников
информации до её получателей или, иными словами, процесс обработки
информации в информационной системе.
В построенной модели можно выделить логические уровни:
1) источники информации:
- информационная система, в которой хранятся заполненные справочники;
- ИС отдела снабжения и ИС отдела сбыта, из которых импортируются
файлы данных;
- кладовщик участка приемки, контролер сектора приемки по качеству,
кладовщик участка отгрузки, начальник склада, вводящие исходные данные в
систему;
2) первичная информация:
71
- файлы «Заказы», «Планируемые поставки», импортируемые из смежных
ИС;
- документы «Приходная накладная», «Накладная на внутреннее
перемещение»;
- формы ввода «Приемка по количеству», «Приемка по качеству»,
«Инвентаризация»;
3) таблицы с первичными данными :
- таблицы «Приход» и «Расход»;
- таблица «Повреждения»;
- таблица «Качество»;
- таблица «Резерв»;
- таблица «Инвентаризация»;
4) таблицы с промежуточной и результатной информацией:
- таблица «Остатки»;
5) результатные документы и файлы:
- документы «Журнал прихода», «Журнал отгрузок»;
- отчеты «Отчет по качеству», «Отчет по остаткам», Отчет по
инвентаризации», «Резервы отделов КЦ»;
- файл «Учет ТМЦ», содержащий данные о приходе и отгрузке товаров на
складе; этот файл экспортируется в бухгалтерскую ИС для проведения
бухгалтерского учета товарно-материальных ценностей (ТМЦ);
6) получатели информации:
- ИС бухгалтерии;
- менеджеры отдела снабжения;
- менеджеры отдела сбыта;
- начальник склада.
Область 1 информационной модели отображает процесс приемки товаров
на склад:
- таблица «Планируемые поставки» заполняется данными,
импортируемыми из ИС отдела снабжения;
- кладовщик участка приемки вводит в систему данные первичного
документа «Приходная накладная» и результаты приемки по количеству;
72
- введенные данные сохраняются в таблицах «Приход» и «Повреждения»;
- контролер Сектора приемки по качеству производит приемку по
качеству и вводит результаты приемки в форму «Приемка по качеству»; данные
сохраняются в таблице «Качество»;
- на основе этих данных формируются результатные документы «Журнал
прихода» и «Отчет по качеству»;
- данные о поступлении товара автоматически прибавляются к таблице
«Остатки».
Область 2 отображает процесс ведения справочников ИС.
Область 3 отображает процессы обработки информации при проведении
складских операций инвентаризации и резервирования товаров:
- начальник склада вводит в систему данные инвентаризации;
- на основе результатов инвентаризации редактируется учетное значение
товара на складе;
- с помощью формы «Управление резервом» кладовщик формирует резерв
товаров за отделами КЦ, и при необходимости изменяет значение резерва.
Область 4 отображает процесс отгрузки товаров клиентам:
- файлы «Заказы» и «Заказанные артикулы» импортируются из ИС отдела
сбыта;
- кладовщик заполняет исходными данными форму ввода документа
«Накладная на перемещение»;
- информация об отгрузках сохраняется в таблице «Расход»;
- количество отгруженного товара автоматически вычитается в таблице
«Остатки»;
- на основании таблицы «Расход» формируется результатный документ
«Журнал отгрузок».
73
Рисунок 14. Информационная модель системы
