Для разрабатываемого программного средства необходимо выбрать
подходящую модель организации данных, исходя из представлений
пользователей о предметной области. Модель организации данных представляет
собой описание основных сущностей (таблиц) и связей между ними. Модели баз
данных различаются характером взаимосвязи и взаимодействия между
объектами и атрибутами базы данных.
Основные модели баз данных:

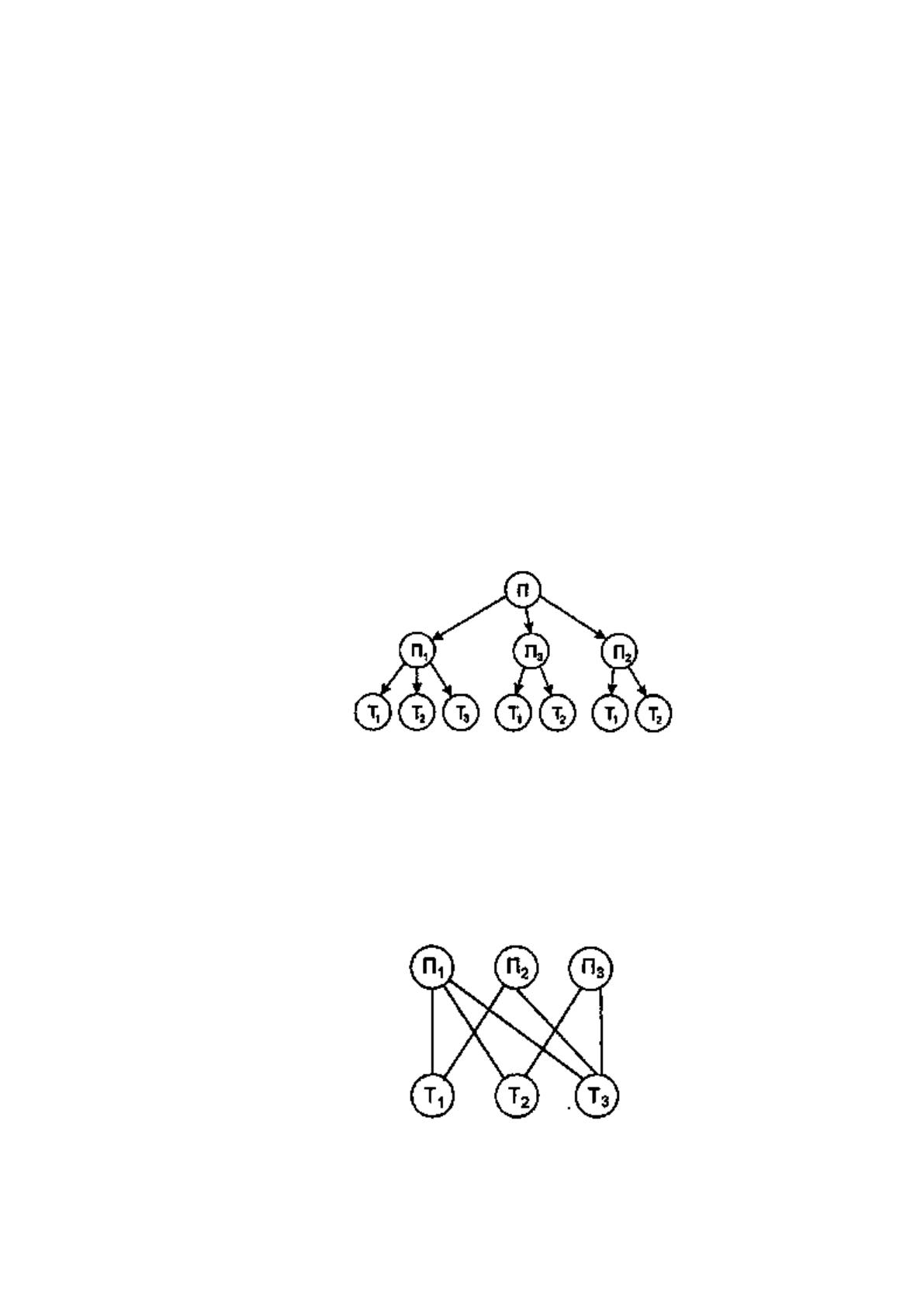

Иерархическая модель баз данных представляет собой в
графическом виде «дерево» и предусматривает поиск данных по одной из ветвей
«дерева», в котором каждая вершина имеет только одну связь с вершиной более
высокого уровня. Для осуществления поиска необходимо указать полный путь к
данным, начиная с корневого элемента. Иерархическая модель баз данных
представлена на рисунке 1.7.
Рис. 1. 7 Иерархическая модель баз данных
Сетевая модель баз данных в графическом виде предполагает
усложнение «дерева» без ограничения количества связей, входящих в вершину.
Это позволяет строить сложные поисковые структуры. Сетевая модель баз
данных представлена на рисунке 1.8.
Рис. 1. 8 Сетевая модель баз данных
42
Реляционная модель баз данных представляет собой табличный
способ организации данных. В реляционной модели базы данных взаимосвязи
между элементами данных представляются в виде двумерных таблиц и
называются отношениями, которые в свою очередь следующими свойствами:
каждый элемент таблицы представляет собой один элемент данных
(повторяющиеся группы отсутствуют); элементы столбца имеют одинаковую
природу, и столбцам однозначно присвоены имена; в таблице нет двух
одинаковых строк; строки и столбцы могут просматриваться в любом порядке
вне зависимости от их информационного содержания.
Для разрабатываемого программного средства для автоматизации
процесса внутрикорпоративного взаимодействия сотрудников РДУСП
«Стравита» в качестве модели баз данных выбрана реляционная модель базы
данных. Так как она проста в построении и понимании, а также обладает гибкой
структурой.
СУБД (система управления базами данных) – это программа,
реализующая централизованное управление данными, хранимыми в базе, а
также доступ к ним [9. стр. 10].
СУБД решает следующие задачи:
хранение информации в структурированном виде;
поиск информации по определенным критериям;
предоставление информации пользователю.
Системы баз данных с организацией сетевого доступа предполагают две
основные архитектуры:
архитектура файл-сервер предполагает выделение одной из машин
сети в качестве центральной (сервер), где хранится совместно используемая
централизованная база данных. Все другие машины сети исполняют роль
рабочих станций. Файлы базы данных в соответствии с пользовательскими
запросами передаются на рабочие станции, где в основном и производится их
обработка. При большой интенсивности доступа к одним и тем же данным
производительность информационной системы падает;
архитектура клиент-сервер предполагает, что каждый из
подключенных к сети и составляющих эту архитектуру компьютеров играет
43
свою роль: сервер владеет и распоряжается информационными ресурсами
системы, клиент имеет возможность пользоваться ими.
В качестве СУБД, для реализации проекта автоматизации
внутрикорпоративного взаимодействия сотрудников РДУСП «Стравита»,
выбрана Microsoft Access. Реляционная СУБД Microsoft Access работает с
реляционной моделью базы данных. СУБД MS Access входит в состав
программного обеспечения Microsoft Office, данный пакет программ уже
имеется в РДУСП «Стравита».
СУБД Access обадает возможностями создавать базы данных и
добавлять в нее новую информацию, изменять и удалять информацию в базе
данных, осуществлять выбор и организовывать запросы, общий доступ к
таблицам и данным при помощи Интернета и/или локальной сети.
Для организации работы приложения, реализующего требуемые
функции, было принято решение разработать клиент-серверное приложение.
Клиентская часть должна выполнять следующие функции:
отправка текстовых сообщений другим клиентам из списка текущих
подключенных клиентов;
отправка файлов разного размера другим клиентам из списка
текущих подключенных клиентов;
получение списка мероприятий для конкретного клиента из базы
данных организации в соответствии с названием отдела;
цветовая градация списка мероприятий в соответствии со сроком
выполнения;
возможность сортировки списка мероприятий по определенному
полю таблицы;
автоматическое подключение к приложению-серверу при старте
программы;
автоматический старт приложения при загрузке операционной
системы;
возможность ручного переподключения к приложению-серверу при
разрыве соединения;
возможность смены IP-адреса сервера в настройках приложения;
44
журналирование событий (подключение, отключение, приём и
передача сообщений/файлов);
возможность очистки списка принятых сообщений;
проверка корректности вводимых данных.
Серверная часть должна выполнять следующие функции:
подключение к базе данных организации в режиме чтения;
просмотр полного списка мероприятий;
приём сообщения от клиента-отправителя и передача клиенту-
адресату;
приём и сохранение файла от клиента-отправителя и передача
клиенту-адресату;
отображение списка текущих подключенных клиентов;
отправка списка мероприятий (в виде выборки из базы данных
организации с привязкой к конкретному отделу) при подключении и по запросу
клиента;
осуществлять привязку клиентов к конкретному отделу в
соответствии с его IP-адресом;
массовая рассылка сообщений выбранным клиентам от имени
сервера;
журналирование событий (запуск, остановка, приём и передача
сообщений/файлов) в файл;
возможность очистки списка принятых/отправленных сообщений;
проверка корректности вводимых данных.
Проектирование программного обеспечения – этап разработки
программного средства, во время которого исследуется структура и взаимосвязи
элементов разрабатываемой системы. Результатом этого этапа является проект,
содержащий достаточное количество информации для реализации системы.
Целью проектирования является определение свойств системы и
детализации её внешних (видимых) свойств на основе выданных заказчиком
45
требований к программному обеспечению. Эти требования подвергаются
анализу.
Первоначально программа рассматривается как чёрный ящик. Ход
процесса проектирования и его результаты зависят не только от состава
требований, но и выбранной модели процесса, опыта проектировщика.
Модель предметной области накладывает ограничения на бизнес-логику
и структуры данных.
В зависимости от класса, создаваемого программного обеспечения,
процесс проектирования может обеспечиваться как «ручным» проектированием,
так и различными средствами его автоматизации – специальным программным
обеспечением. В процессе проектирования программного обеспечения для
выражения его характеристик используются различные нотации – блок-схемы,
ER-диаграммы, UML-диаграммы, DFD-диаграммы, а также макеты.
При проектировании используется следующее специальное программное
обеспечение: ERwin Data Modeler, MS Visio.
ERwin Data Modeler – CASE-средство для проектирования и
документирования баз данных, которое позволяет создавать, документировать и
сопровождать базы данных, хранилища и витрины данных. Модели данных
помогают визуализировать структуру данных, обеспечивая эффективный
процесс организации, управления и администрирования таких аспектов
деятельности предприятия, как уровень сложности данных, технологий баз
данных и среды развертывания [15. с. 14].
AllFusion Process Modeler (BPwin) является средством, которое позволяет
облегчить проведение обследования предприятия, построить функциональные
модели и в дальнейшем с их помощью проанализировать и улучшить бизнес-
процессы. Этот инструмент используют в основном системные аналитики и
специалисты по внедрению информационных систем. BPwin позволяет
создавать модели процессов, и поддерживает в одной модели в дополнение к
IDEF0 еще два стандарта (нотации) моделирования - DFD и IDEF3. Каждая из
этих трех нотаций позволяет рассмотреть различные стороны деятельности
предприятия. Диаграммы IDEF0 предназначены для описания бизнес-процессов
на предприятии, они позволяют понять, какие объекты или информация служат
46
сырьем для процессов, какие результаты производят работы, что является
управляющими факторами и какие ресурсы для этого необходимы. Нотация
IDEF0 позволяет выявить формальные недостатки бизнес-процессов, что
существенно облегчает анализ деятельности предприятия. Диаграммы
потоков данных (Data flow diagramming, DFD) используются для описания
документооборота и обработки информации. Для описания логики взаимо-
действия информационных потоков более подходит IDEF3, называемая также
workflow diagramming - нотацией моделирования, использующая графическое
описание информационных потоков, взаимоотношений между процессами
обработки информации и объектов, являющихся частью этих процессов [15. с.
14].
Microsoft Visio – векторный графический редактор, редактор диаграмм и
блок-схем, входящий в состав пакета Microsoft Office.
Выбор среды и языка программирования является важнейшей задачей
реализации проекта автоматизации процесса внутрикорпоративного
взаимодействия сотрудников РДУСП «Стравита». При выборе языка были
учтены критерии:
характер самой задачи и технических требований;
наработанного инструментария и имеющихся для данной среды
библиотек;
имеющихся в языке и среде программирования инструментальных
средств [14. стр. 49].
Краткая характеристика языков программирования представлена в
таблице 1.7.
47
Таблица 1.7.
Краткая характеристика языков программирования
Язык
программирования
Характеристика
1
2
Visual Basic
Стандартом для МикроЭВМ именно благодаря своей
простоте как в освоении так и в реализации. Однако
для достижения этого качества был принят ряд
решений (отсутствие типизации, нумерация строк и
неструктурное GOTO, и др.), негативно
сказывающихся на стиле изучающих
программирование. Кроме того, недостаток
выразительных средств привел к появлению
огромного количества диалектов языка, не
совместимых между собой. Современные,
специализированные версии несмотря на
приобретенную "структурность" обладают все теми же
недостатками, прежде всего − небрежностью по
отношению к типам и описаниям.
Delphi
Позволяет в кратчайшие сроки создать рабочую
программу из готовых компонентов. Особое место в
таких системах занимают возможности работы с
базами данных.
48
Продолжение таблицы 1.7
1
2
С++
С++ популярный язык для разработки коммерческих и
бизнес приложений. С++ уже позволяет писать
программы, которые могут работать на разных
платформах. В множестве библиотек С++ возникает
необходимость создавать собственные контейнеры,
изменять базовые типы данных и строки. Со стороны
логического обоснования – это обеспечивает
повышенную производительность, улучшение
кросплатформенности, устранение недостатков кода.
Несмотря на очевидные позитивные стороны вопроса
значительно снижается удобство пользования и
красота кода. Многие библиотеки С++ разработаны по
различным структурам, встречается структурно-
процедурная форма построения.
C#
Язык программирования С# является частью общей
.NET-стратегии Microsoft. в С# сохранены основные
возможности языка C++ и Java. В C# для
перечислений обеспечивается безопасность типов. В
C# использован комплексный метод
программирования. Есть возможность использования
комментариев в формате XML. Если комментарии
отвечают специально описанной стркутуре,
компилятор по ним может сгенерировать единый
XML-файл документации [20].
В качестве среды программирования для реализации проекта выбрана
Visual Studio 2013. Она построена на идее визуального способа
программирования, обладает всеми библиотеками, компонентами и методами,
которые необходимы для создания проекта.
49
Visual Studio включает в себя редактор исходного кода с поддержкой
технологии IntelliSense и возможностью простейшего рефакторинга кода.
Встроенный отладчик может работать как отладчик уровня исходного кода, так
и как отладчик машинного уровня. Остальные встраиваемые инструменты
включают в себя редактор форм для упрощения создания графического
интерфейса приложения, веб-редактор, дизайнер классов и дизайнер схемы базы
данных. Visual Studio позволяет создавать и подключать сторонние дополнения
(плагины). Дополнения используются для расширения функциональности
практически на каждом уровне, включая добавление поддержки систем контроля
версий исходного кода, добавление новых наборов инструментов (например, для
редактирования и визуального проектирования кода на предметно-
ориентированных языках программирования) или инструментов для прочих
аспектов процесса разработки программного обеспечения [19. с. 45].
В Visual Studio используются специальные технологии, позволяющие
существенно облегчить труд программиста-разработчика программ, например,
делая окна приложения с изменяемыми пользователем размерами для того,
чтобы пользователь мог настраивать размер окон программы и внешний вид
отображения информации в окне [19. с. 98].
В качестве базового языка программирования был выбран объектно-
ориентированный язык программирования C#. Он имеет статическую
типизацию, поддерживает перегрузку операторов, делегаты, события, свойства,
обобщённые типы и методы и исключения [19. с. 12].
1.4.3. Обоснование проектных решений по техническому обеспечению
Под техническим обеспечением разрабатываемого проекта понимается
комплекс технических и аппаратных средств и характеристик, необходимых для
его реализации.
Для реализации программного средства автоматизации
внутрикорпоративного взаимодействия сотрудников РДУСП «Стравита»,
необходимо учитывать ряд аспектов.
Для нормального функционирования сервера технические средства
должны соответствовать следующим параметрам:
процессор с тактовой частотой не менее 1 ГГц;
50
свободный объём оперативной памяти – не менее 512 МБ;
объём памяти видеокарты – от 128 МБ;
свободное место на жёстком диске – от 50 МБ;
другие устройства – клавиатура, мышь, звуковая карта, сетевая
карта либо Wi-Fi-адаптер;
подключение к ЛВС.
Для нормального функционирования клиента технические средства
должны соответствовать следующим параметрам:
процессор с тактовой частотой не менее 1 ГГц;
свободный объём оперативной памяти – не менее 512 МБ;
объём памяти видеокарты – от 128 МБ;
свободное место на жёстком диске – от 10 МБ;
другие устройства – клавиатура, мышь, звуковая карта, сетевая
карта либо Wi-Fi-адаптер;
подключение к той же ЛВС, что и приложение-сервер.
Условия эксплуатации программного средства совпадают с условиями
эксплуатации IBM PC-совместимых компьютеров. Максимальное количество
одновременно подключенных пользователей – 50. Серверная часть должна быть
совместима с ОС Windows версией не ниже 2000. Клиентская часть должна быть
совместима с ОС Windows версией не ниже XP. Программное средство должно
работать с NET.Framework версии 2.0 и выше.
Все вышеперечисленные условия и параметры присутствуют в
техническом обеспечении РДУСП «Стравита».
