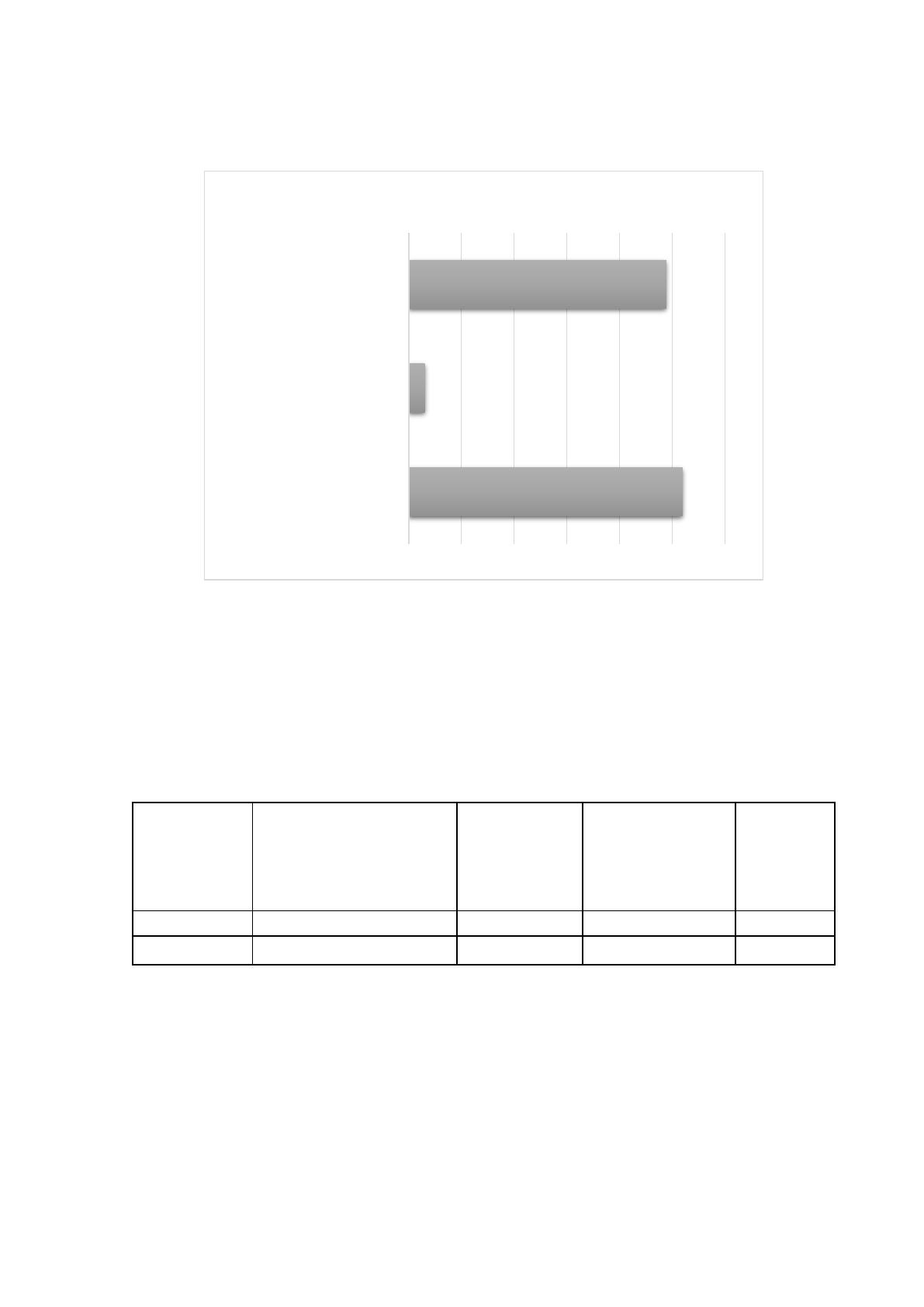

Диаграмма изменения стоимости обработки информации в выбранном
комплексе представлена на рисунке 3.2.
Рис. 3.2. Диаграмма изменения стоимости от внедрения ИС учёта ОТ
Расчёт эффективности трудозатрат выбранного комплекса задач
представлен в таблице 3.5.
Таблица 3.5
Расчёт эффективности по трудозатратам
Ручной
вариант,
чел.-
час./год
Автоматизированный
вариант, чел.-час./год
Уменьшение
трудозатрат,
чел.-час./год
Коэффициент
относительного
снижения
трудовых
затрат,%
Индекс
снижения
трудовых
затрат
1
2
3
4=3/1*100
5=1/2
1300
77
1223
94,08
16,88
Расчёт эффективности стоимости выбранного комплекса задач представлен
в таблице 3.6.
520000
30800
489200
0 100000 200000 300000 400000 500000 600000
Ручной вариант
Автоматизированный вариант
Выгода
Стоимость, руб.
96
Таблица 3.6
Расчёт эффективности по стоимости
Ручной вариант,
руб.
Автоматизирован
ный вариант, руб.
Выгода,
руб.
Коэффициен
т
относительн
ого
снижения
стоимостных
затрат,%
Индекс
снижения
стоимостн
ых затрат
1
2
3
4=3/1*100
5=1/2
520000
30800
489200
94,08
16,88
Окупаемость и эффективность проекта представлены в таблице 3.7.
Таблица 3.7
Расчёт окупаемости, коэффициента эффективности и годового эффекта
Себестоимость,
руб.
Выгода,
руб.
Срок
окупаемост
и, год
Коэффициент
экономическо
й
эффективност
и
капитальных
затрат
Годовой
экономически
й эффект от
разработки и
внедрения
проекта, руб.
1
2
3=1/2
4=1/3
5=2-1*0,15
305168,5393
489200
0,62
1,60
443424,72
В результате, выявлено, что окупаемость проекта ИС учёта по ОТ
составляет 12*0,62=7,44 месяцев. Следовательно, окупаемость 8 месяцев.
Коэффициент экономической эффективности и рассчитанный экономический
эффект позволяют сделать вывод, что проект экономически выгоден.
97
Заключение
Цель работы – автоматизация учёта контроля персонала по охране труда к
компании ГБУ «Жилищник района Чертаново Центральное».
Первая глава содержит описание компании – предприятие обеспечивающие
содержание жилищного фонда в заданном районе. Представлена организационная
структура управления компании, которая относится к типу линейных. Изучена
техническая и программная архитектура сети компании. Выявлено, что отдел
охраны труда обладает современными компьютерами, подключенными к серверу
компании, но деятельность отдела в полной мере не автоматизирована, так как
обработка информации происходит в MS Word и Excel.
Было проведено моделирование выбранного комплекса задач, построены
диаграммы IDEF0. Выявлены минусы текущего процесса. Разработана модель
автоматизированного комплекса задач.
Рассмотрены существующие решения:
«Охрана труда» для 1С:Предприятия 8;
«ЭРМ по ОТ»;
«Ассистент ТБ».
Выявлены требования к системе. Определена стратегия автоматизации – по
участкам. Выявлен способ автоматизации – разработка собственного решения.
Были выбраны инструменты разработки СУБД MS SQL Server 2017 и язык
разработки Delphi в среде Embarcadero RAD Studio 10.2. Определены функции и
хранимая информация в системе. Определены требования к техническому
обеспечению.
Во второй главе было проведено проектирование системы и показаны
результаты разработки.
Для ИС учёта по ОТ выбирается стратегия пилотного проекта.
В результате выявлено, определена модель ЖЦ – каскадная. Определён
стандарт ЖЦ – ГОСТ Р ИСО/МЭК 12207. Выявлены этапы ЖЦ.
Рассмотрено информационное обеспечение. Выявлены реквизиты входной
и результатной информации.
Было разработано дерево функций и спроектирован сценарий диалога.
98
Определены таблицы базы данных:
«Post» - должность;
«Department» - отдел;
«Job» - работа;
«Personal» - персонал;
«Schedule» - графики;
«Reason» - причины;
«Pass» - прохождение;
«Incident» - инцидент;
«TypeIncident» - тип инциденат;
«Actor» - участник;
«Role» - роль;
«Instruction» - инструкция;
«ListIncident» - лист инцидентов;
«TypeSIZ» - тип СИЗ;
«SIZ» - СИЗ.
В результате, разработана база данных, схема которой была представлена в
работе.
Далее, проводилось проектирование программных модулей и их
взаимодействия. Модули были выполнены в коде. Результатом стала
разработанная система.
Контрольный пример работы в системе показал, что она соответствует
заявленным требованиям в результате анализа предметной области.
В третьей главе был проведён расчёт экономической эффективности,
который показал, что окупаемость проекта ИС учёта по ОТ составляет 8 месяцев.
Коэффициент экономической эффективности и рассчитанный экономический
эффект позволяют сделать вывод, что проект экономически выгоден.
99
Список использованной литературы
