2.3.3 Сценарии диалога и результаты вывода информации
Вывод структурированной информации из информационной системы
производится в виде отчетов. Отчеты предназначены для вывода актуальной
информации в определённом формате из сформированной документами базы
данных. Отчёты и документы похожи друг на друга, но только эти объекты
выполняют разные функции. Документы вводят информацию о
хозяйственных операциях в базу данных, отчеты выводят результаты. [14]
В разработанной системе присутствуют следующие отчёты:
1. Отчёт «Остатки и обороты товаров» – отражает начальный и
конечный остаток, а также приход и расход товаров за период с
группировкой по складам (Рис. 2.44).

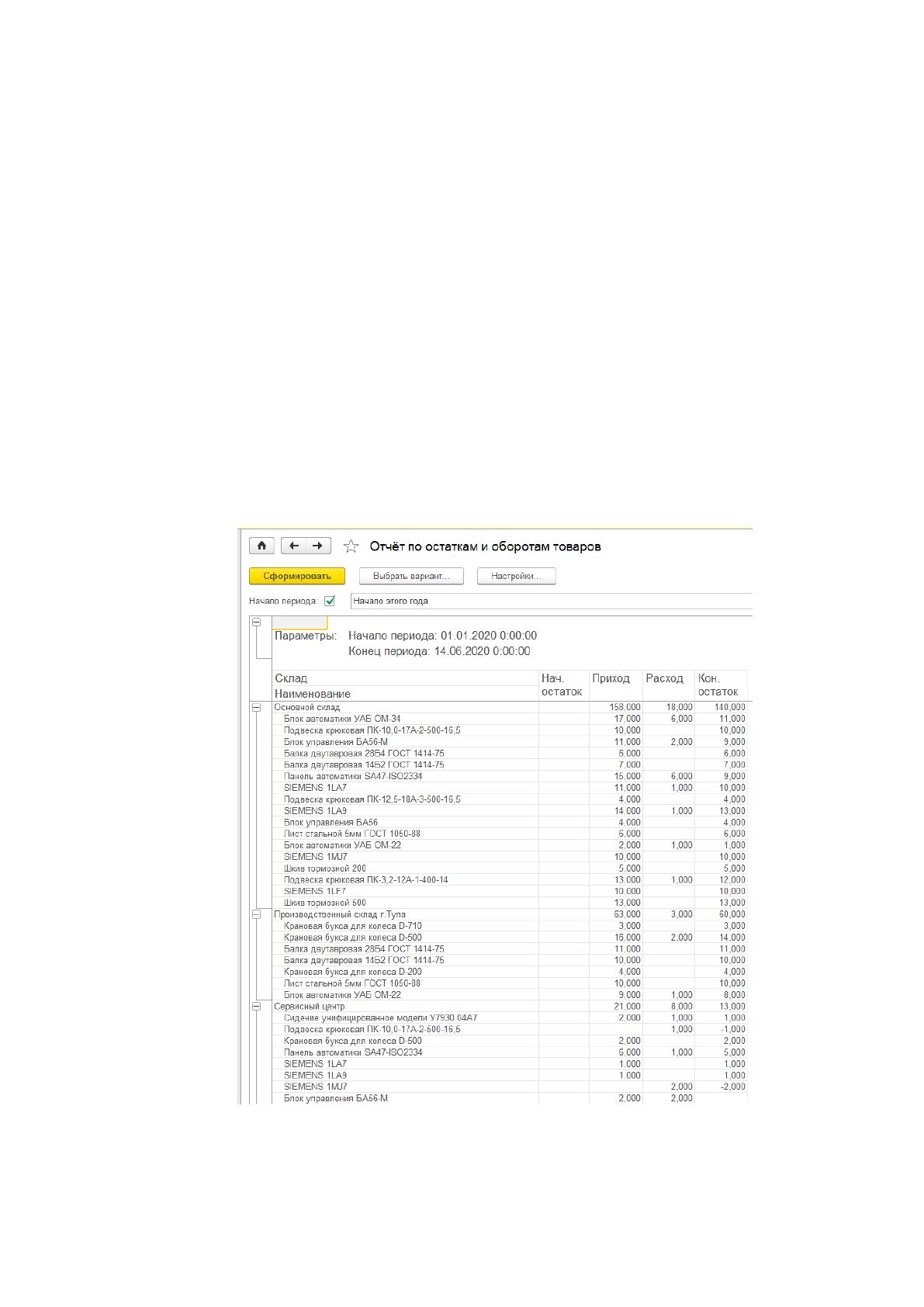

Рис. 2.44 – Форма отчёта «Остатки и обороты товаров»
69
Данный отчёт формируется путём запроса к регистру накопления
«Остатки и обороты товаров» (Рис. 2.45).
Рис. 2.45 – Запрос для формирования отчёта «Остатки и
обороты товаров»
2. Отчёт «По остаткам по складам» - отражает текущие
количественные и стоимостные остатки товаров с группировкой по складам
(Рис. 2.46).

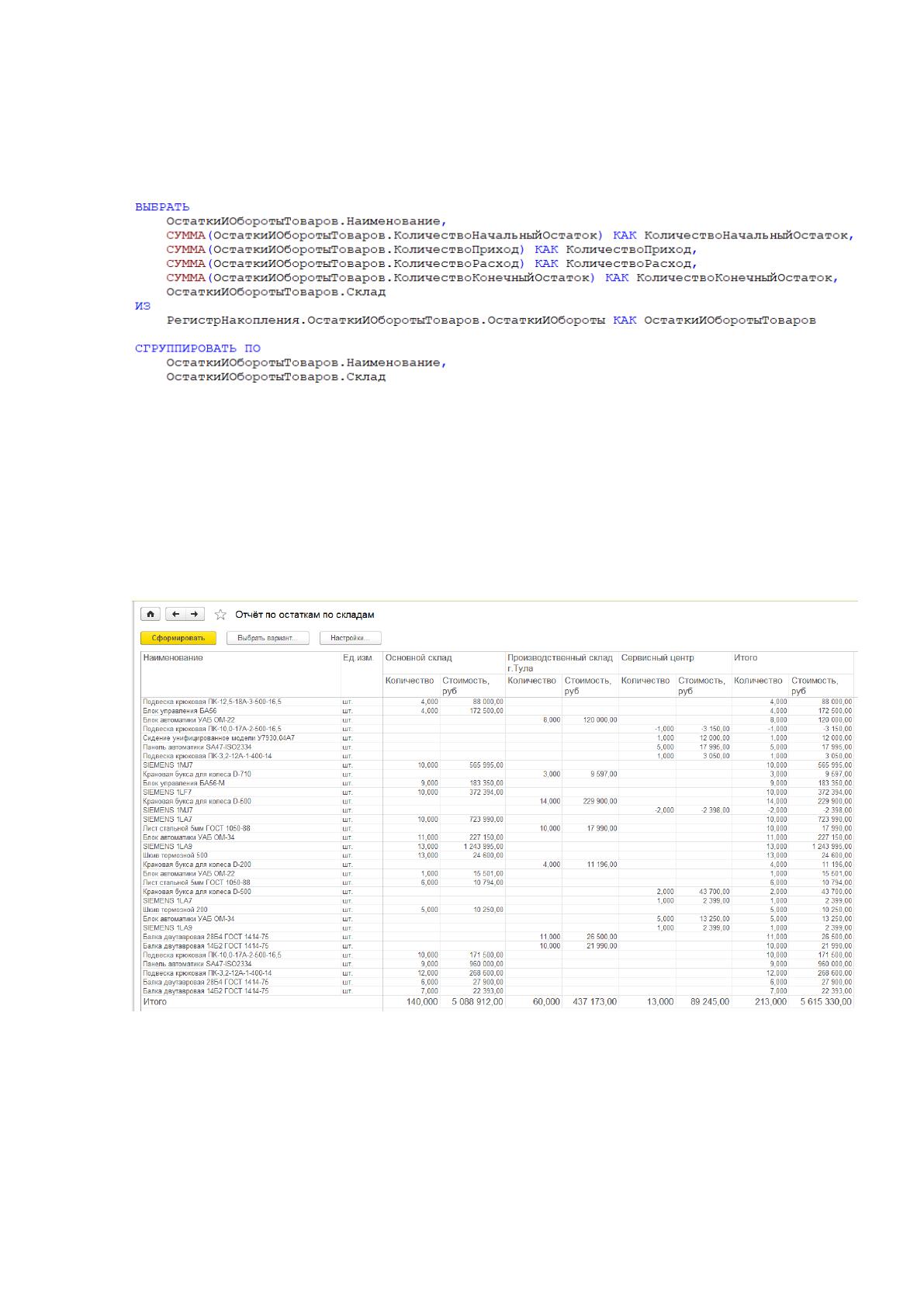

Рис. 2.46 – Форма отчёта «Остатки и обороты товаров»
Данный отчёт формируется путём запроса к регистру накопления
«Остатки и обороты товаров» (Рис. 2.47).
70
Рис. 2.47 – Запрос для формирования отчёта «Остатки и
обороты товаров»
3. Отчёт «По расходу товаров» – отражает все выдачи товаров со
складов с указанием даты, количества, цены и суммы с группировкой по
получателю (Рис. 2.48).

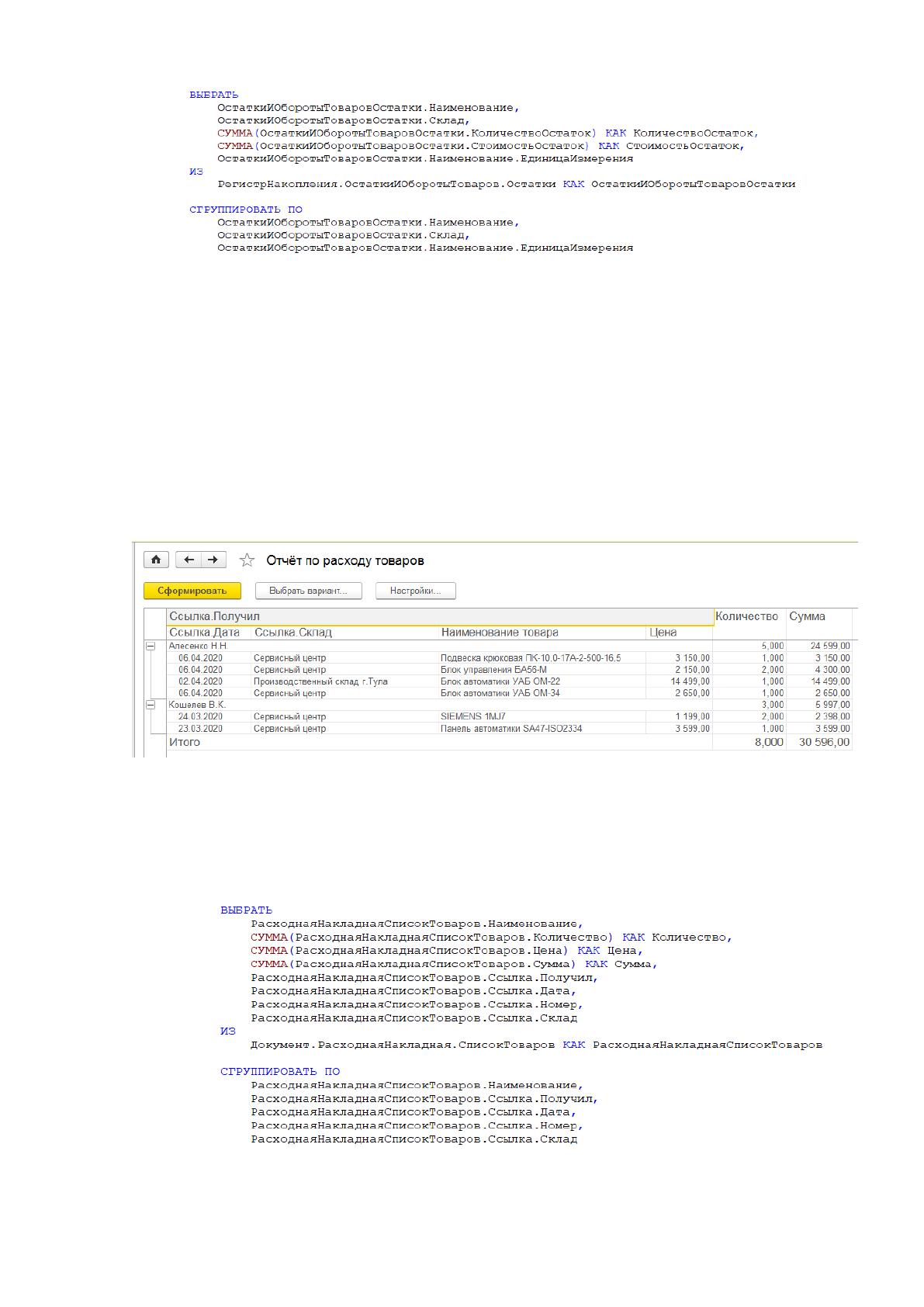

Рис. 2.48 – Форма отчёта «По расходу товаров»
Данный отчёт формируется путём запроса к документу «Расходная
накладная» (Рис. 2.49).
Рис. 2.49 – Запрос для формирования отчёта «По расходу
товаров»
71
4. Отчёт «По закупкам» – отражает все поступления товаров на
склад с указанием наименование товаров, количества, цены и суммы с
группировкой по поставщикам (Рис. 2.50).

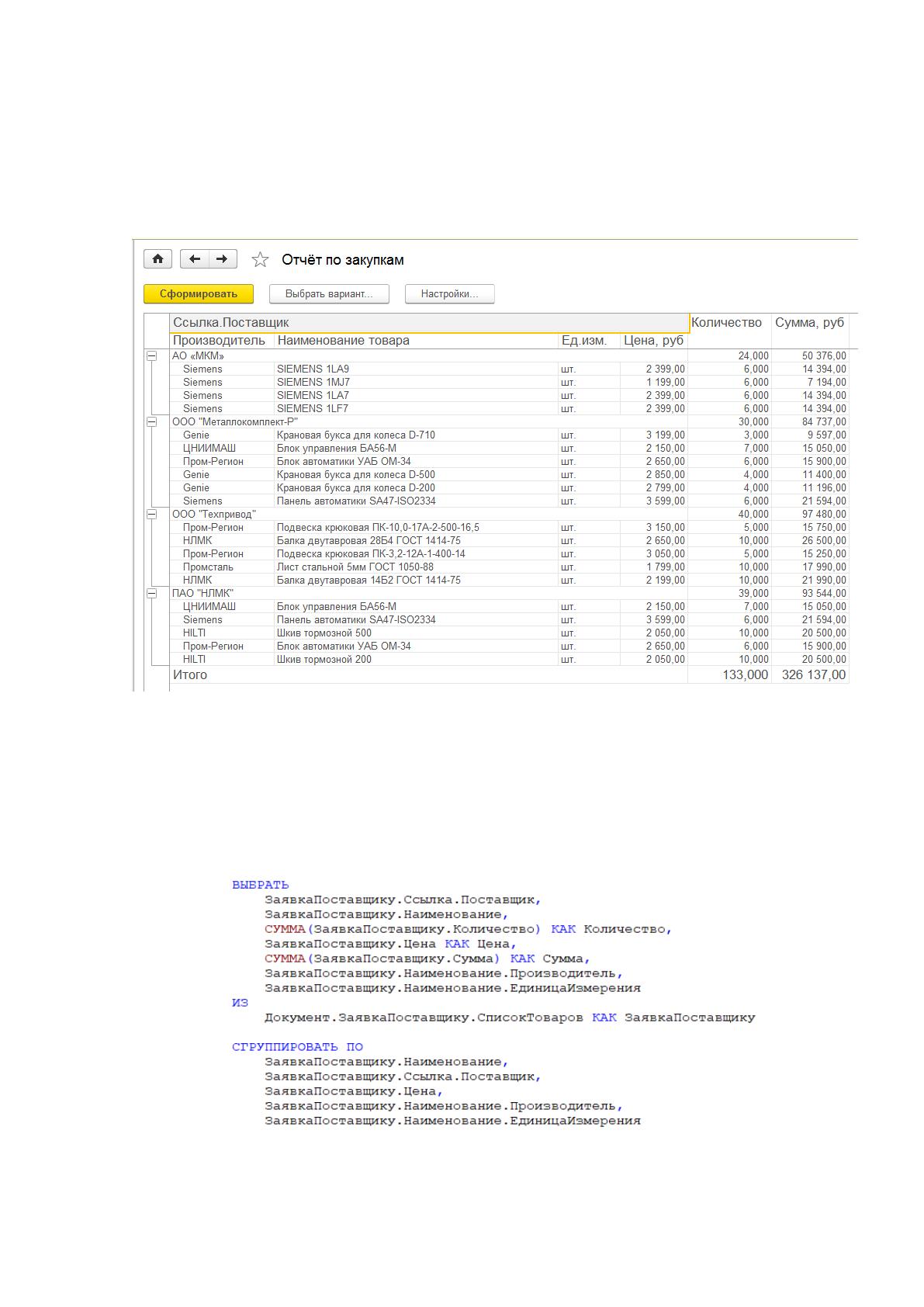

Рис. 2.50 – Форма отчёта «По закупкам»
Данный отчёт формируется путём запроса к документу «Заявка
поставщику» (Рис. 2.51).
Рис. 2.51 – Запрос для формирования отчёта «По закупкам»
72
5. Отчёт «По стоимости товаров» – отражает текущую оптовую или
розничную стоимость товаров (Рис. 2.52).

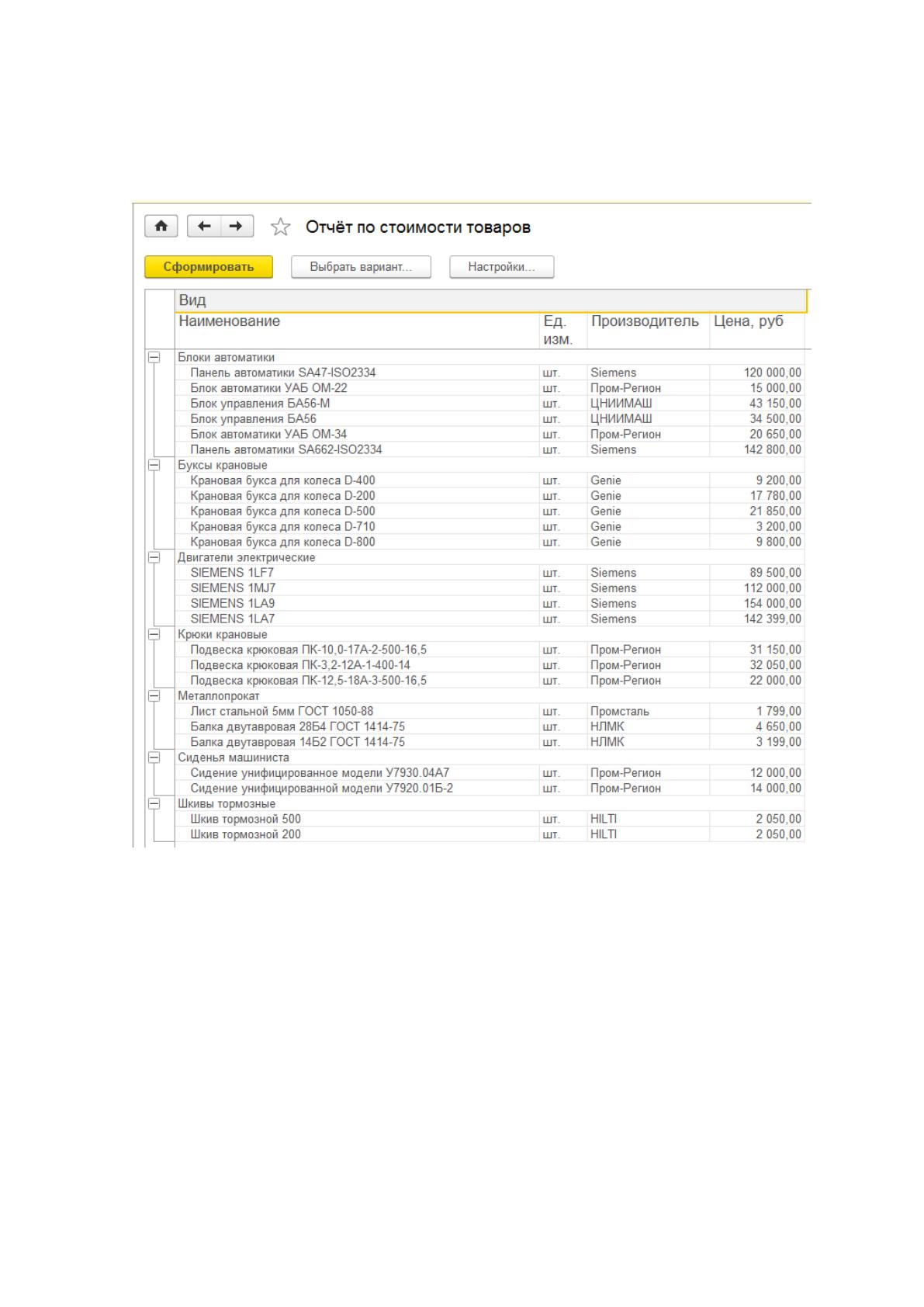

Рис. 2.52 – Форма отчёта «По стоимости товаров»
Данный отчёт формируется путём запроса к регистру сведений «Цены
товаров» (Рис. 2.53).
73
Рис. 2.53 – Запрос для формирования отчёта «По стоимости
товаров»
6. Отчёт «Диаграмма оборотов товаров» – формирует столбчатую
диаграмму, отражающий обороты товаров по складам (Рис. 2.54).

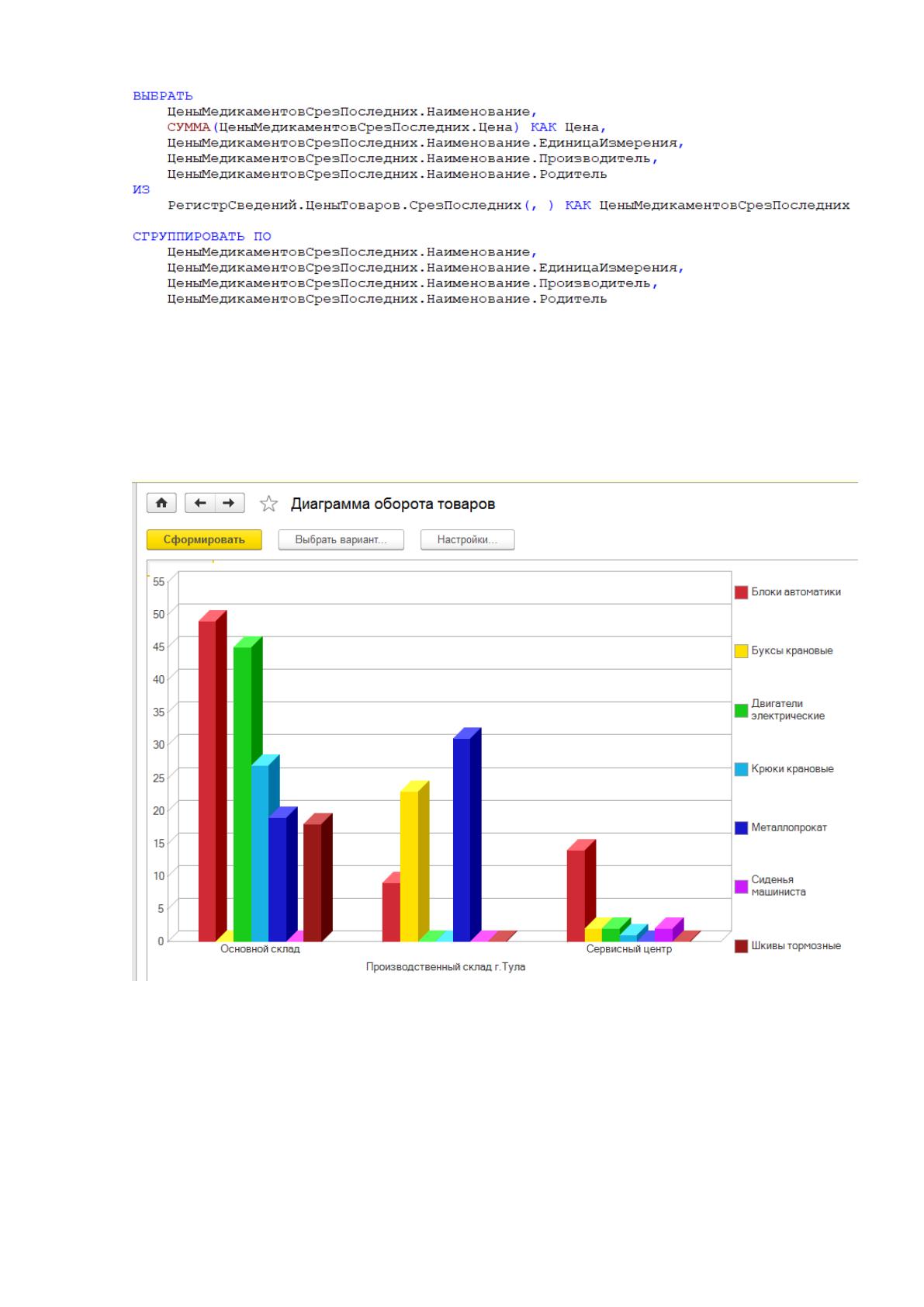

Рис. 2.54 – Форма отчёта «Диаграмма оборотов товаров»
Данный отчёт формируется путём запроса к регистру накопления
«Остатки и обороты товаров» (Рис. 2.55).
74
Рис. 2.55 – Запрос для формирования отчёта «Диаграмма
оборотов товаров»
Подсистемы - это общие объекты конфигурации, на их основе которых
платформа 1С:Предприятие 8.3 формирует командный интерфейс
прикладного решения и визуально разделяет всю функциональность
программы на крупные и мелкие блоки. [15]
В разрабатываемой информационной системы было созданы 3
подсистемы (Рис. 2.56):

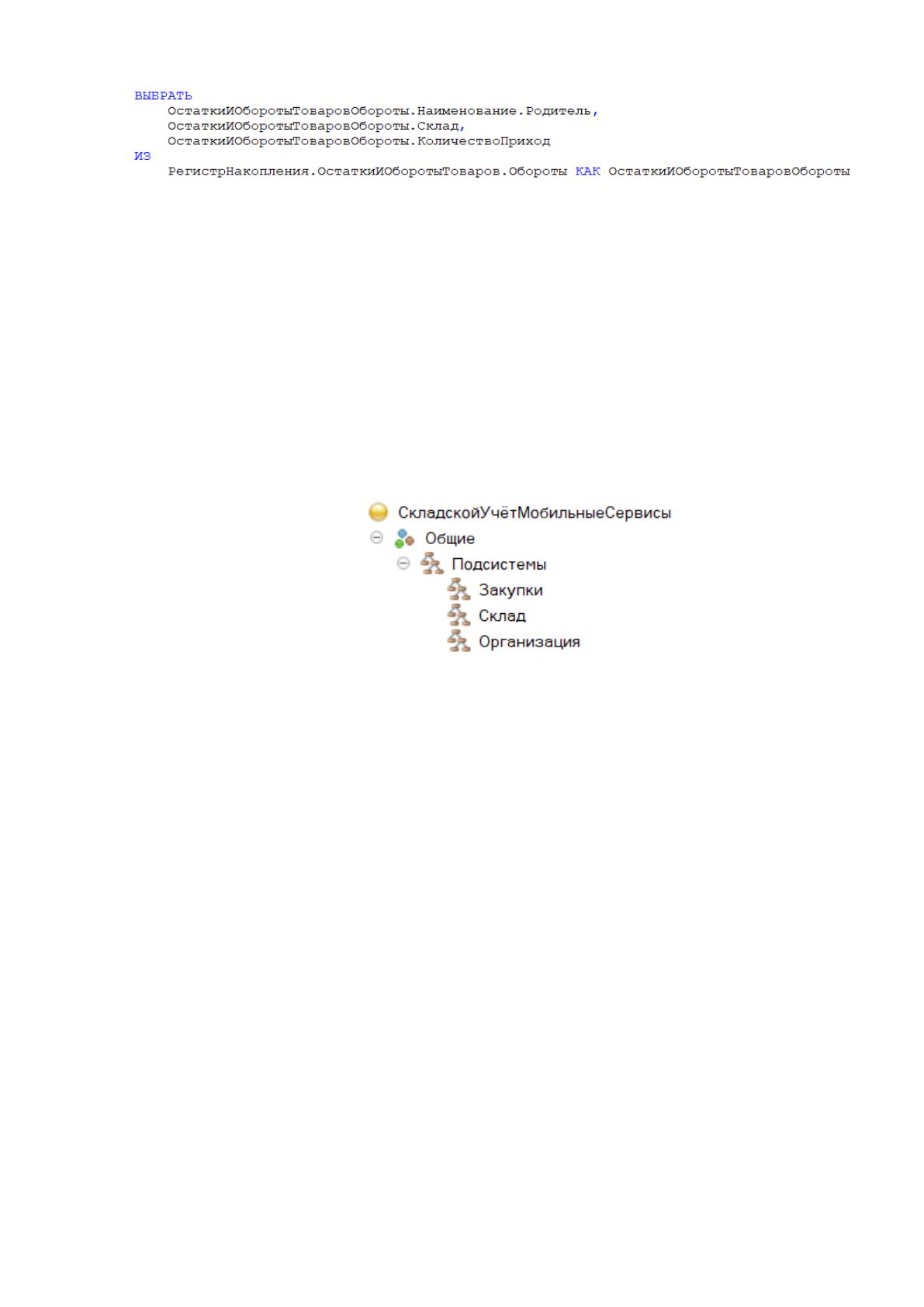

Рис. 2.56 – Структура подсистем
1. Склад – в данной подсистеме содержатся элементы, необходимы
для отражения складских операций. В составе подсистемы находится
документы «Приходная накладная», «Расходная накладная», «Списание
товаров», «Перемещение товаров», «Инвентаризационная ведомость»,
журнал документов «Складские документы», справочники «Товары»,
«Производители», «Склады», «Виды товаров», регистр сведений «Цены
товаров», отчёты по остаткам, оборотам и расходу товаров (Рис. 2.57).
75

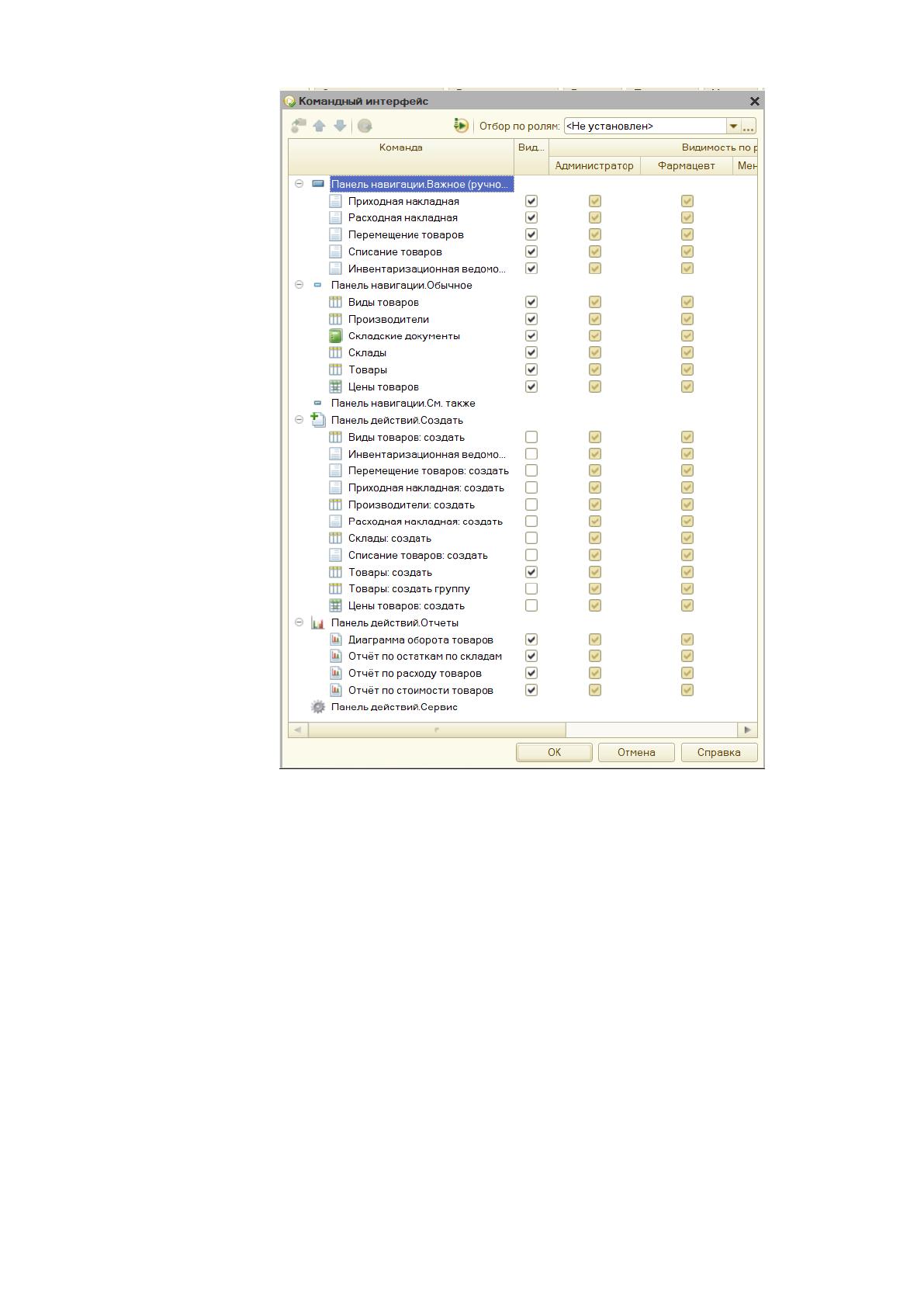

Рис. 2.57 – Командный интерфейс подсистемы «Склад»
2. Закупки – в данной подсистемы содержатся элементы,
необходимые для заказа товаров у поставщиков и контроля остатков. В
составе подсистемы находится документы «Заявка поставщику» и «Оплата
поставщику», справочники «Поставщики», «Производители», «Товары»
отчёты по остаткам товаров и закупкам (Рис. 2.58).
76

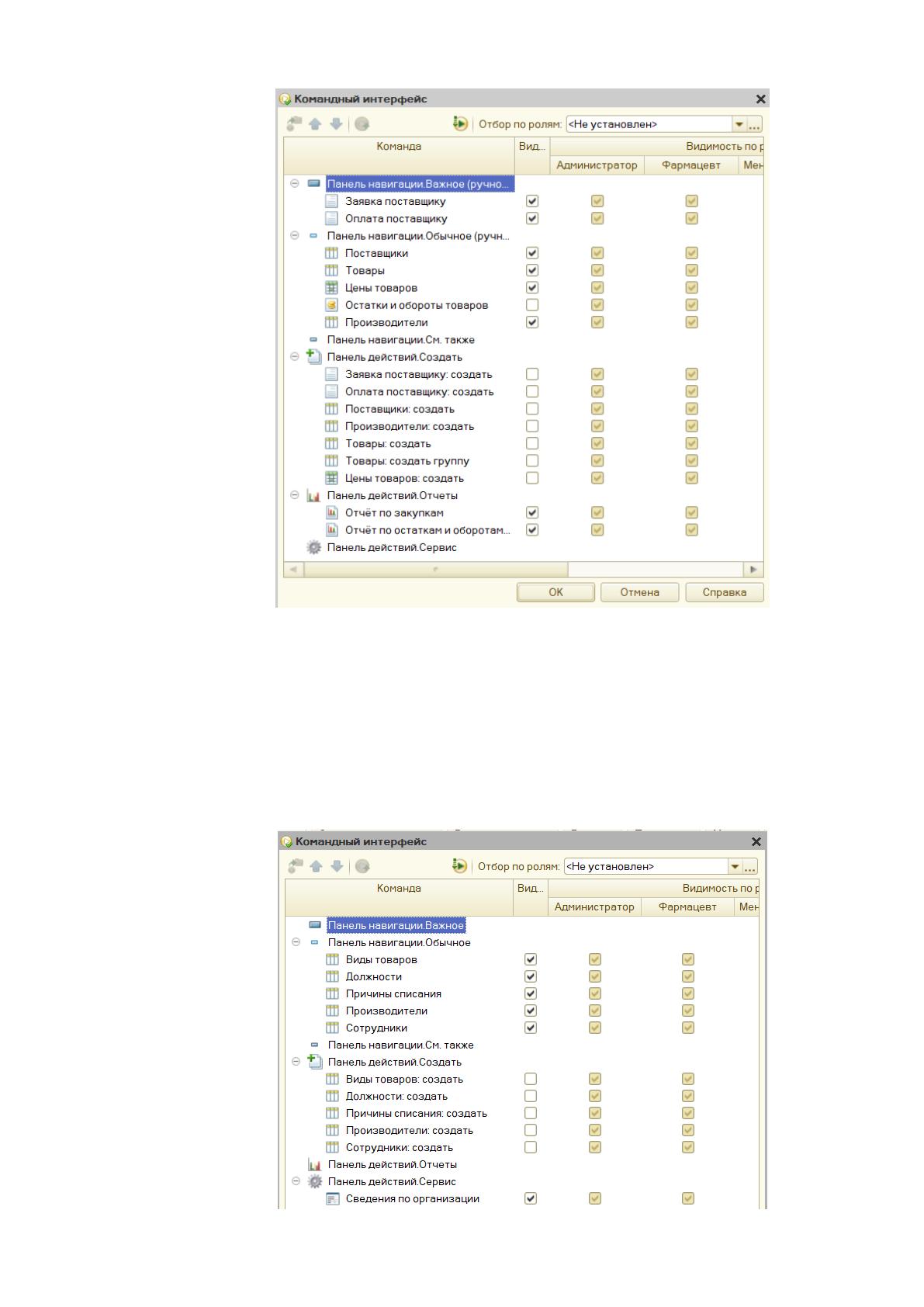

Рис. 2.58 – Командный интерфейс подсистемы «Закупки»
3. Организация – в данной подсистемы содержатся элементы,
необходимые для выполнения действий по организационным вопросам (Рис.
2.59).
77
Рис. 2.59 – Командный интерфейс подсистемы
«Организация»
