98
материалов в дереве проектов. При помощи справочников выбрать параметры для
поиска и выполнить поиск. Сотрудник получает сварочный материал, где отражен
весь перечень имеющихся документов, представленных в электронном виде и
доступный для просмотра и печати. Данные, занесенные в ИС всегда сразу же
доступны для пользования сотрудникам ПАО «ЗиО-Подольск».
2.2.2. Характеристика нормативно-справочной, входной и оперативной
информации
В данной ВКР используются только входящие файлы (электронные
документы) и справочники. Входящими файлами будет является комплект
документов, содержащий весь необходимый перечень документации (таблица 17)
на сварочный материал согласно нормативной документации и таблицам
контроля качества производимых изделий.
Таблица 17
Характеристика входных документов
Документ
Формат
док-та
Объем,
стр
Источник
получения
Примечание
Сертификат
PDF
1-4
ПП
Возможны приложения к
сертификату
Акт входного
контроля
PDF
4
ПП
Оформляется при
выявлении несоответствий
Карта ОК
PDF
3
ПП
Фиксация контрольных
операций
Акт ВИК
PDF
1
ПП
Фиксация визуального и
измерительного контроля
Отчеты
испытаний
нераз. контроля
PDF
4
2
2
ПП
Радиографич.контроль,
ультразвуковой контроль,
Цветная дефектоскопия
Отчеты
испытаний
разр. контроля
PDF
2
1
ПП
Механические испытания
Испытания на критическую
температуру, растяжение
Оперативн.док
ументы
1-4
ОГС,
ГМО
Распоряжение,
согласование,
сопроводительное письмо и
т.д.
Перечень справочников для работы в ИС и его характеристики
представлены в таблице 18, примеры экранных форм приведены в приложении 1.
99
Таблица 18
Перечень справочников для работы в ИС
Название
справочника
Ответственный
за ведение
справочника
Средний
объем в
записях
Средняя
частота
актуализации
Средний
объем
актуализации
Реквизитный
состав
Марка
Сотрудник
ОГС
74
от 2 раз
в месяц
90
Проволока
Электроды
Лента
Флюс
Размер
Сотрудник
ОГС
14
от 2 раз
в месяц
90
Диаметр,
сечение
Оценка
качества по
Сотрудник
ОГС
29
от 2 раз
в месяц
90
Нормативные
документы
2.2.3 Характеристика результатной информации
В данном ВКР результативной информацией будет являться комплект
документации, содержащий всю документацию на конкретный сварочный
материал. Результатная информация представлена в виде отчетов в формате PDF.
Форма «Документы архива приведена в приложении 1.
1) Сертификат – главный документ на сварочный материал, который приходит со
сварочным материалом на завод. Возможно наличие приложений к сертификату
и сопроводительные письма.
2) При выявлении несоответствий согласно СТО ЗиО-66 [17], составляется акт
входного контроля.
3) При сварке контрольных образцов оформляется карта операционного
контроля, в которой проставляются мастером по сварке отметки о выполнении и
представителем ОТК [19].
4) Отчеты о проведении неразрушающего контроля лабораторными методами в
подразделениях ЦЛМНК.
5) Отчеты о проведении разрушающего контроля лабораторными методами в
подразделениях ЦЛИМ.
В случае, если требуется проведение испытаний после термической обработки, то
количество образцов удваивается комплект документации пополняется
следующими документами:
100
1) Отчет о термической обработке (ТО),
2) Отчеты о проведении неразрушающего контроля после ТО лабораторными
методами в подразделениях ЦЛМНК.
3) Отчеты о проведении разрушающего контроля после ТО лабораторными
методами в подразделениях ЦЛИМ.
Характеристика результатной информации приведена в таблице 19.
Таблица 19
Результативная информация
Наименование
документов
Расширение
Прим.
Приложение
Тип документа
Редак
тировано
Изменено
Создано
ИД документа
Сертификат
.pdf
Acrobat
Reader
Документ
Acrobat
Reader
Дата загрузки файла (1/повторной)
Дата загрузки файла
Общий ИД номер
в ИС
Заключение на применение
Отчет по
металлографическим
исследованиям
Отчет по
межкристаллической
коррозии
Отчет по механическим
свойствам
Отчет по содержанию
ферритной фазы
Отчет по термической
обработке
Отчет по радиографическому
контролю
Отчет по ультразвуковому
контролю
Отчет по цветной
дефектоскопии
Акт визуального и
измерительного контроля
Техническое решение
101
2.3. Программное обеспечение задачи
2.3.1. Общие положения (дерево функций и сценарий диалога)
В представленной выпускной квалификационной работе мной проводится
автоматизация учета испытаний сварочных материалов в ПАО «ЗиО-Подольск»,
а именно проектирование и разработка дополнительного модуля в уже
внедренной на предприятие системы Lotsia PDM Plus, которая успешно работает
не один год. Разработка решения по данной задаче ведется полностью с нуля, так
как никакой общей или единой базы данных даже в ручном виде в ПАО «ЗиО-
Подольск» не существовало.

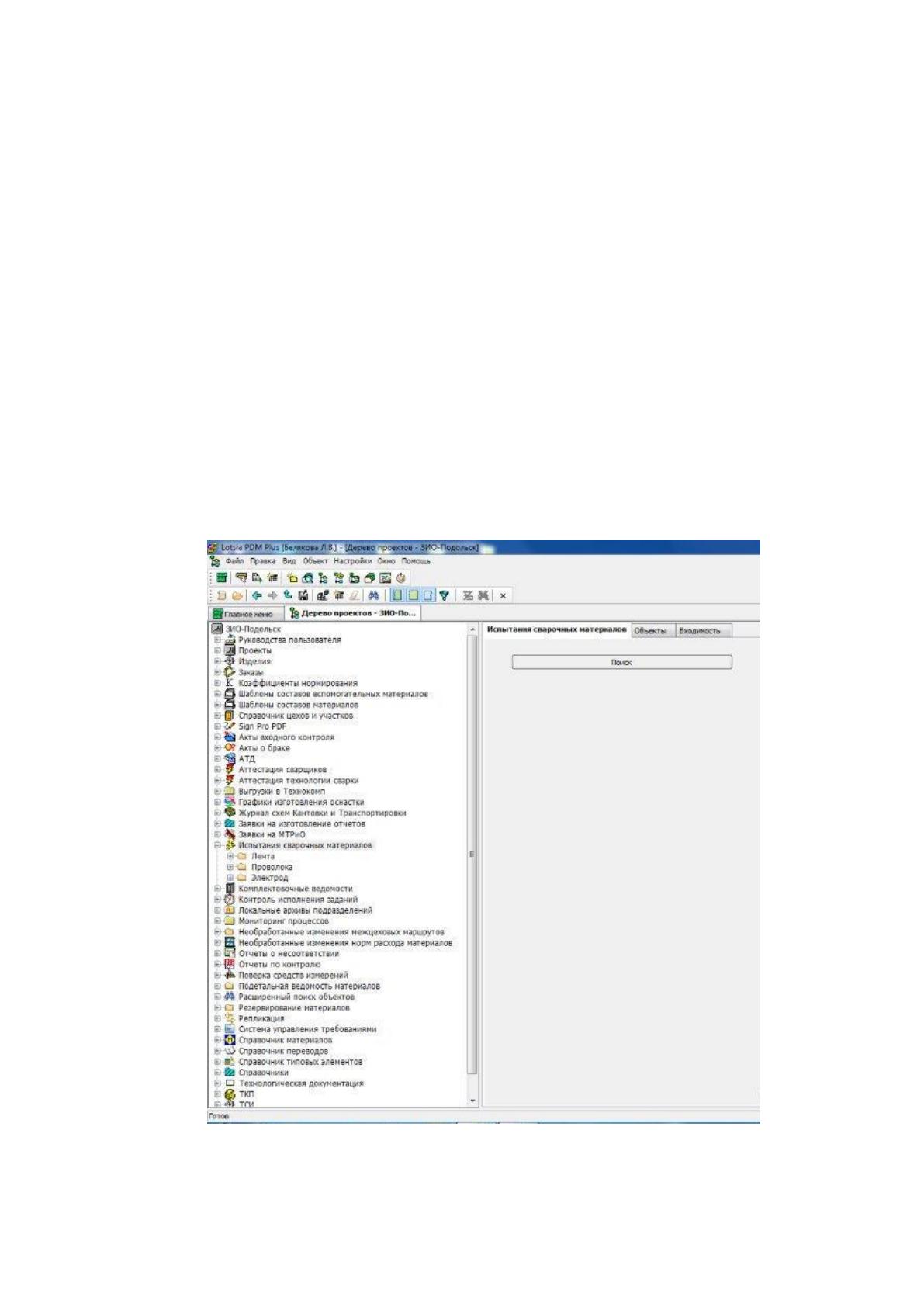

Основное окно программы (рис.16) предоставляет дерево проектов,
отражающее общую структуру содержания разделов всей информации об
изделиях и комплектующих материалов, изготавливаемых в ПАО «ЗиО-
Подольск».
Рис.16 – Дерево проектов в Lotsia PDM Plus
102
ИС, согласно заложенной в неё логике обрабатывает запрос на поиск
информации на сварочный материал (если воспользовались формой для поиска)
или поиск вручную в дереве проектов. После того, как нужный сварочный
материал найден, выполняется действие: просмотр (для ознакомления), вывод на
печать, сохранение в файл. Сценарий диалога ИС представлен на рисунке 17.
Рис. 17 - Сценарий диалога работы ИС

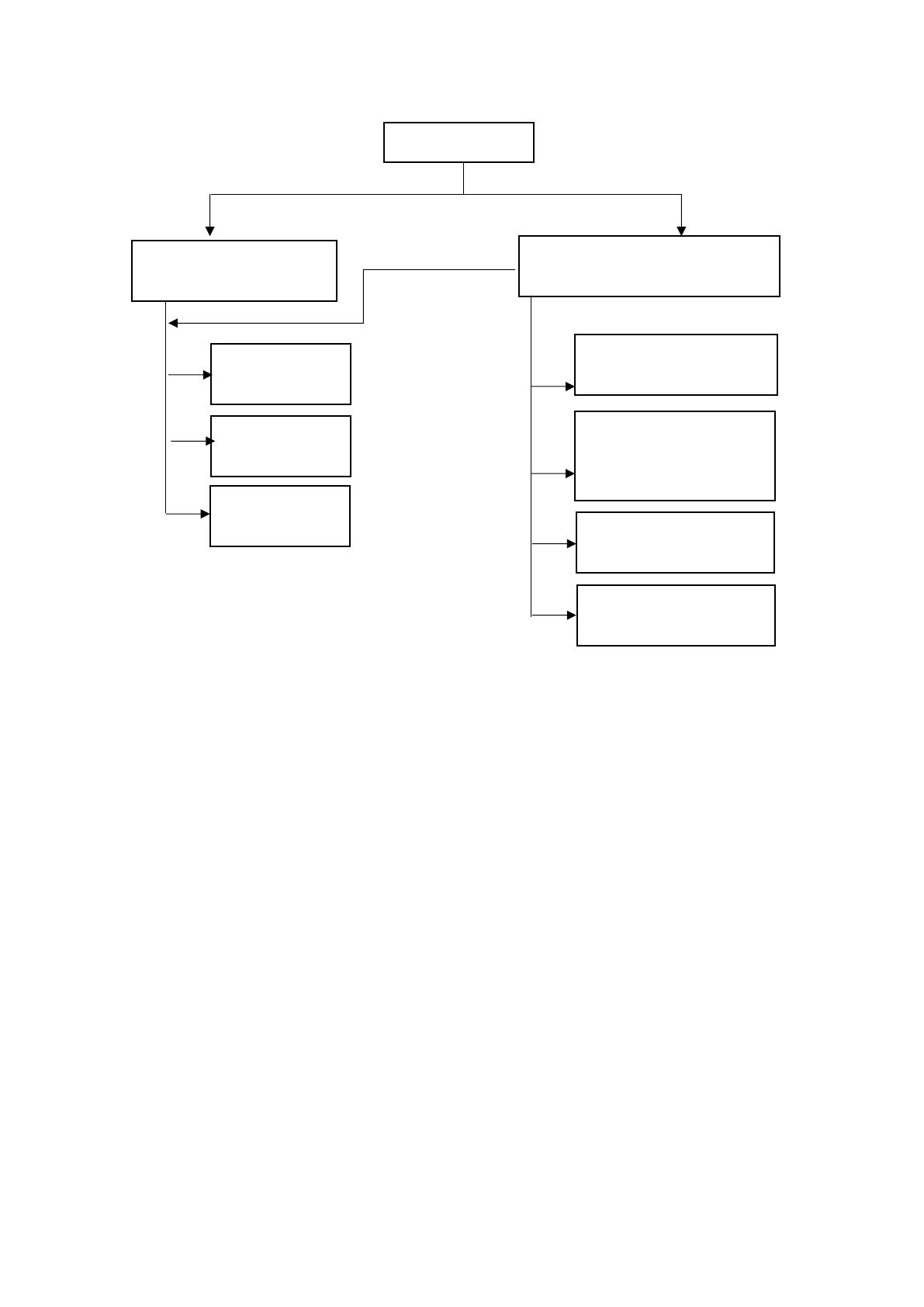

На рис. 18 представлен основной набор функций для всех сотрудников
ПАО «ЗиО-Подольск», а также для сотрудников ОГС, для которых существует
набор дополнительных функций.
Просмотр документа Вывод на печать
Сохранение в файл
Запуск ИС
Переход
к разделу «Испытания
сварочные материалов»
Поиск в дереве
проектов
Поиск через
меню поиска
103

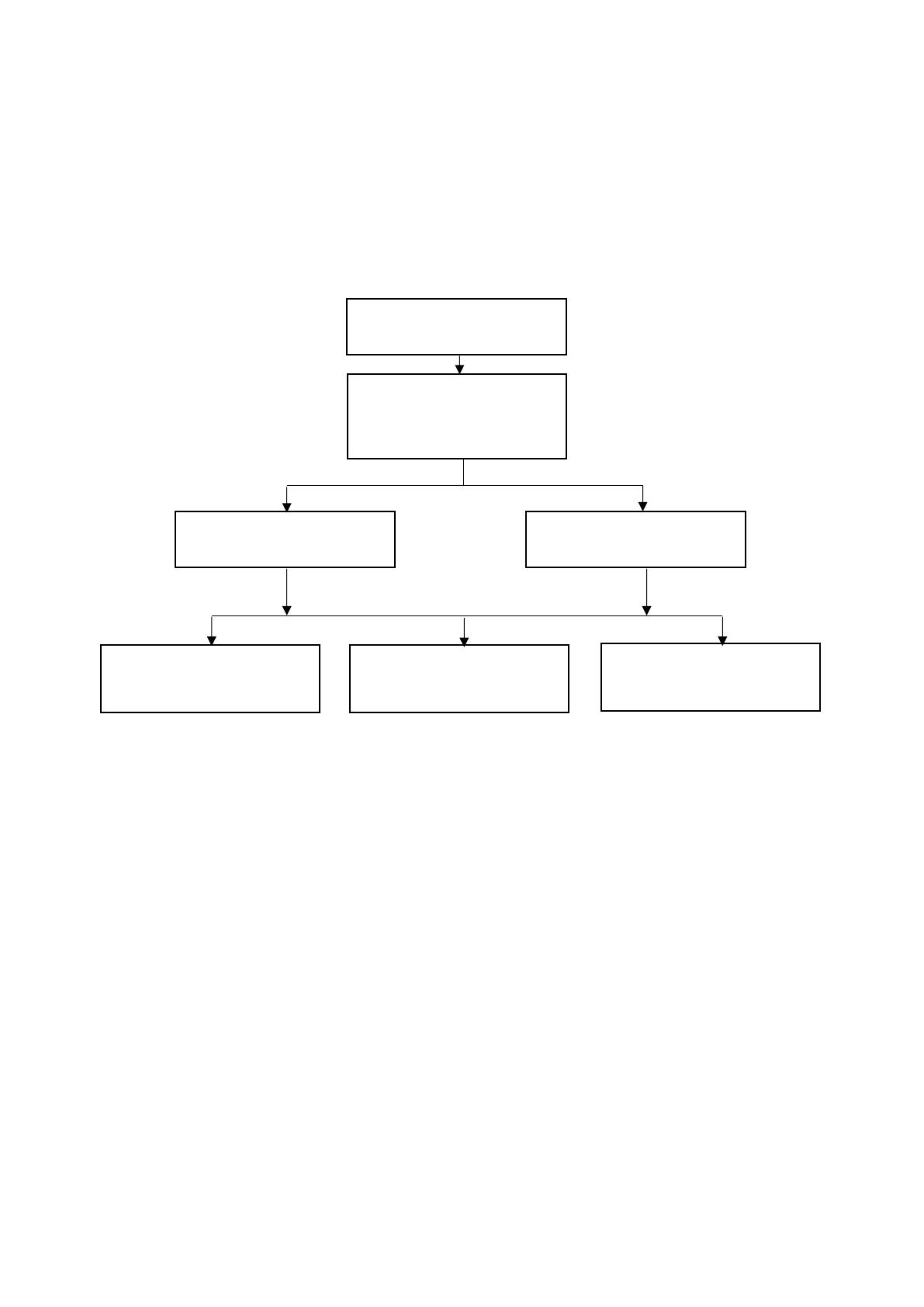

Рис.18 - Дерево функций
2.3.2. Характеристика базы данных
В качестве модели базы данных разрабатываемой ИС была выбрана
реляционная. На схеме модели (рис.19) можно наблюдать структуризацию
данных в виде таблиц, где определены связи между ними. У каждой таблицы есть
первичный ключ.
Важно отметить что, когда сотрудник добавляет новый сварочный
материал, сначала вводится информация о сварочном материале, а затем
загружаются документы в электронный архив, заполняя информацию о
документах: наименование документов считывается из названия файлов. При
записи информации о сварочном материале в Lotsia PDM Plus регистрируется
карта, а каждому загружаемому документу присваивается уникальный шифр,
который заносится в карту. Любой документ, находящийся в архиве, защищен от
случайного удаления или изменения сотрудниками ПАО «ЗиО-Подольск».
Функции
Для всех сотрудников
ПАО «ЗиО-Подольск»
Для сотрудников ОГС
Просмотр
документов
Выборочная/
полная печать
Сохранение
в файл
Добавление сварочного
материала
Изменение
комплектности
внесенных документов
Удаление сварочного
материала
Введение новых
атрибутов
104

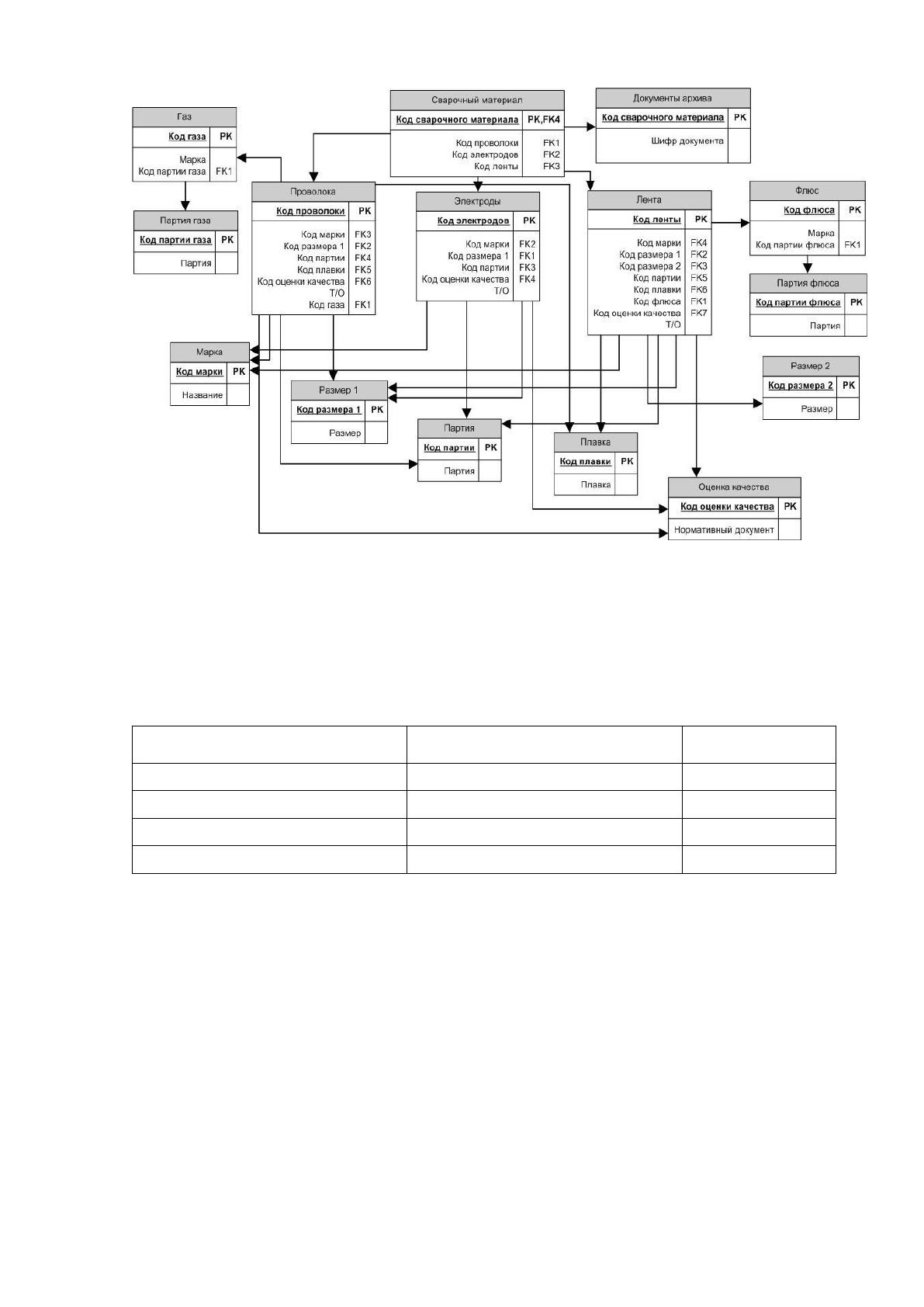

Рис.19 Схема реляционной БД ИС
Таблица «Сварочный материал» является основной (таблица 20).
Таблица 20
Таблица «Сварочный материал»
Наименование поля
Тип данных поля
Длина поля
Код сварочного материала
Целое Число (ключевое поле)
10
Код проволоки
Строка
10
Код электродов
Строка
10
Код сварочной ленты
Строка
10
В таблице «Проволока» собраны все параметры для сварочной проволоки
(таблица 21).
105
Таблица 21
Таблица «Проволока»
Наименование поля
Тип данных поля
Длина поля
Код проволоки
Целое Число (ключевое поле)
10
Марка
Строка
30
Размер 1
Строка
30
Партия
Строка
30
Плавка
Строка
30
Оценка качества
Строка
50
Т/О
Логическое
true/false
Код газа
Целое число
10
В таблице 22 указаны все параметры для электродов.
Таблица 22
Таблица «Электроды»
Наименование поля
Тип данных поля
Длина поля
Код электродов
Целое Число (ключевое поле)
10
Марка
Строка
30
Размер 1
Строка
30
Партия
Строка
30
Оценка качества
Строка
50
Т/О
Логическое
true/false
В таблице 23 указан второй размер в сечении ленты.
Таблица 23
Таблица «Лента»
Наименование поля
Тип данных поля
Длина поля
Код ленты
Целое Число (ключевое поле)
10
Марка
Строка
30
Размер 1
Строка
30
Размер 2
Строка
30
Партия
Строка
30
Плавка
Строка
30
Оценка качества
Строка
50
Т/О
Логическое
true/false
Код флюса
Целое число
10
106
Флюс (таблица 24) и Газ (таблица 25) выступают в качестве защитной
среды при выполнении процессов сварки, несмотря на то что флюс является
сварочным материалом.
Таблица 24
Таблица «Флюс»
Наименование поля
Тип данных поля
Длина поля
Код флюса
Целое Число (ключевое поле)
10
Марка
Строка
30
Партия
Строка
30
Таблица 25
Таблица «Газ»
Наименование поля
Тип данных поля
Длина поля
Код газа
Целое Число (ключевое поле)
10
Марка
Строка
30
Партия
Строка
30
2.3.3. Структурная схема пакета (дерево вызова программных модулей)
Программный продукт, разрабатываемый в данном проекте – модуль
«Испытания сварочный материалов» во внутризаводской ИС Lotsia PDM Plus.
Основное назначение ИС поиск и выдача комплекта испытаний сварочных
материалов, поэтому в данном параграфе будет описано именно дерево функций
поиска.
Схема графических форм ИС по основным действиям входа в ИС и
осуществления поиска испытаний сварочного материала представлено
на рис.20.
В таблице 26 содержится описание всех модулей структурной схемы
работы ИС. Естественно это не весь перечень форм, которые существуют в ИС,
но в таблице представлены именно те формы, которые открываются
непосредственно при работе с информацией по сварочным материалам.
107

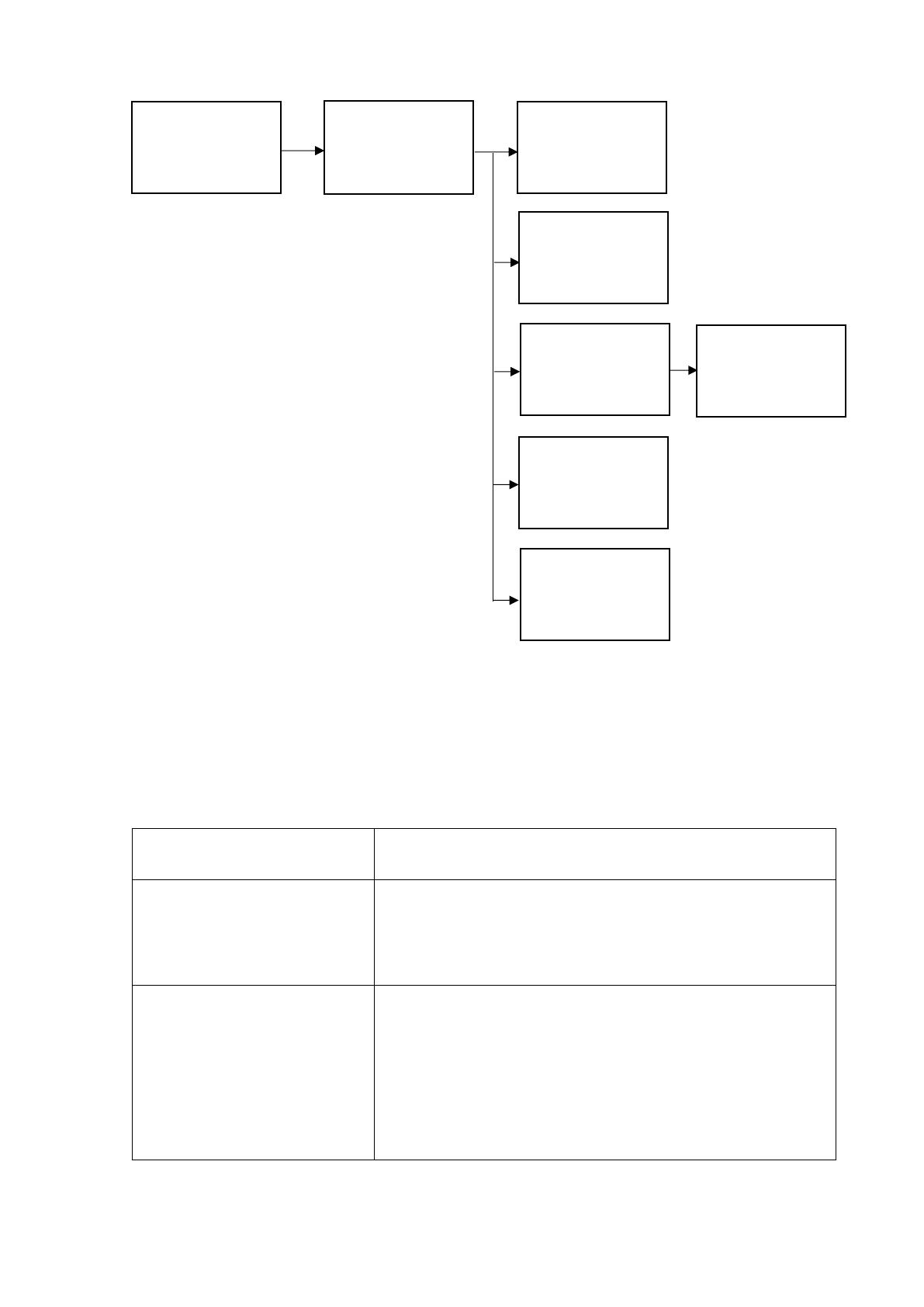

Рис.20 – Схема графических форм Lotsia PDM Plus c переходом к поиску
информации по сварочным материалам
Таблица 26
Модули разрабатываемого модуля ИС
Наименование модуля
Функционал модуля
Форма авторизации
«Подключение к базе
данных»
Короткий модуль для выполнения входа в ИС при
помощи имени пользователя «логин» и пароль
Форма «Дерево проектов-
Подольск» -ЗиО
Основная форма работы в Lotsia PDM Plus,
включающая в себя всю структуру документации
ПАО «ЗиО-Подольск» в виде дерева проектов.
Данная форма не закрывается на протяжении всей
работы в ИС.
Запуск Lotsia
PDM Plus
Форма
авторизации
«Подключение к
базе данных»
Форма «Дерево
проектов-ЗиО
Подольск»
Форма1 «Поиск
сварочного
материала»
Форма2 «Поиск
сварочного
материала»
Форма2 «Поиск
сварочного
материала»
Выбор значения
атрибута
Форма
«Сварочный
материал»
