Продолжение таблицы 26
Наименование модуля
Функционал модуля
Форма1 «Поиск
сварочных материалов»
Данное форма представляет собой окно для ввода
параметров для поиска сварочного материала,
можно вводить как 1 параметр, так несколько либо
заполнить все.
Форма2 «Поиск
сварочных материалов»
Данная форма содержит перечень сварочных
материалов, которая выводится при нажатии
кнопки поиск после ввода параметров.
Форма выбор значения
атрибута
Дополнительно открывающееся окно для выбора
параметров для поиска из справочника
Форма «Сварочный
материал»
Вывод общих сведений о сварочном материале и
документы архива
2.3.4. Описание программных модулей
Lotsia PDM Plus успешно функционирует в ПАО «ЗиО-Подольск» более 5
лет. За это время проведено множество изменений в данной системе и
программный код занимает ни один десяток листов. Для описания работы
внутризаводской ИС в Lotsia PDM Plus в части, касающейся испытания сварочных
материалов (основные операции) приведены в листинге программы
в приложении 2.
Основные операции описаны в виде блок-схемы, представленной на
рис. 21.
109

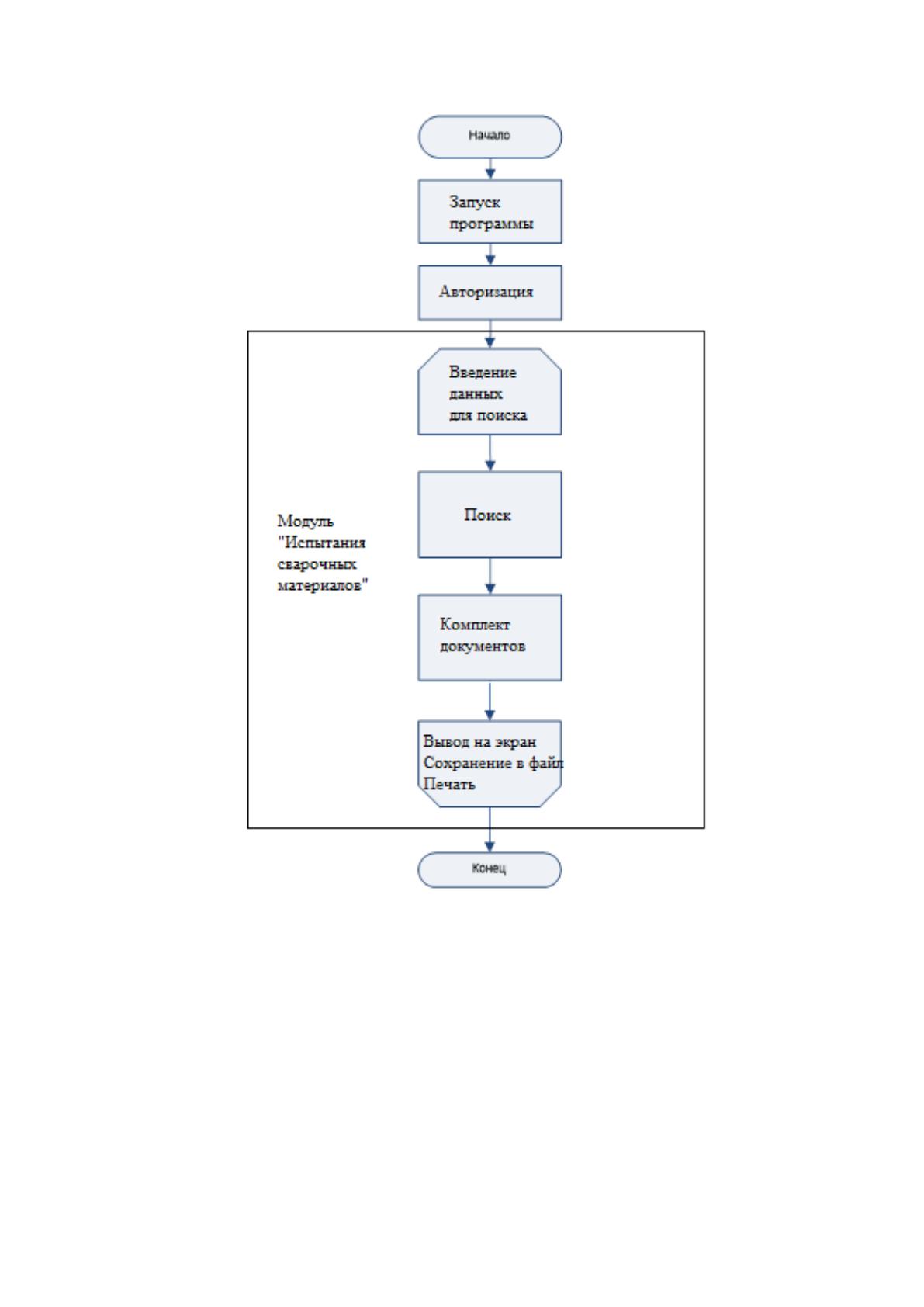

Рис.21 - Блок-схема работы модуля испытания сварочных материалов
2.4. Контрольный пример реализации проекта и его описание
В качестве контрольного примера работы ИС по испытаниям сварочных
материалов в Lotsia PDM Plus будем рассматривать процесс работы пользователя
от входа в ИС и до получения конечного результата.
В связи с тем, что ПАО «ЗиО-Подольск» является закрытым
предприятием, а также после получения государственного заказа от
110
Правительства РФ, на предприятии согласно политики безопасности отключена
на всех (без исключения) ПК функция «Print Screen» с 2016 года, для
предотвращения утечки информации. В связи с этим представленные в ВКР
скриншоты не совсем четкие, так как выполнены через стороннюю программу
«Ножницы».
Запустив Lotsia PDM Plus и пройдя идентификацию
Разрабатываемая в ходе выполнения данной выпускной
квалификационной работы ИС для автоматизации учета испытаний сварочных
материалов в ПАО «ЗиО-Подольск» запускается при открытии ярлыка на рабочем
столе компьтуера сотрудника ПАО «ЗиО-Подольск» (рис.22).

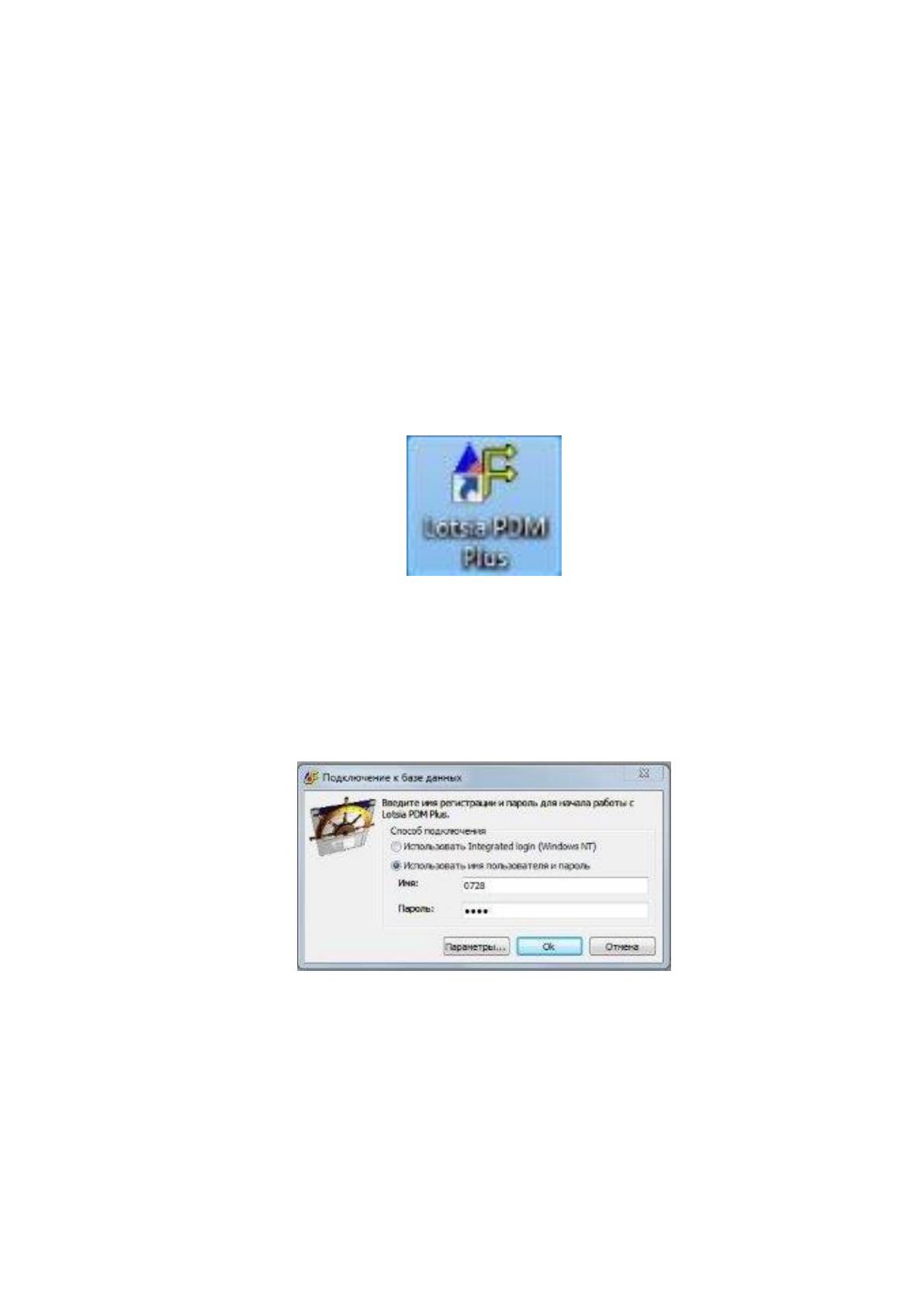

Рис.22 – Ярлык для запуска Lotsia PDM Plus
Далее появляется меню авторизации пользователей – подключение к базе
данных, где следует ввести логин и пароль, используемый во внутризаводской
системе. На рис.23 представлено меню авторизации пользователей.
Рис.23 – Меню авторизации пользователей
После входа в ИС открывается главное окно, содержащее дерево проектов
ПАО «ЗиО-Подольск», в котором нажимаем раздел «Испытания сварочных
материалов» (рис. 24).
111

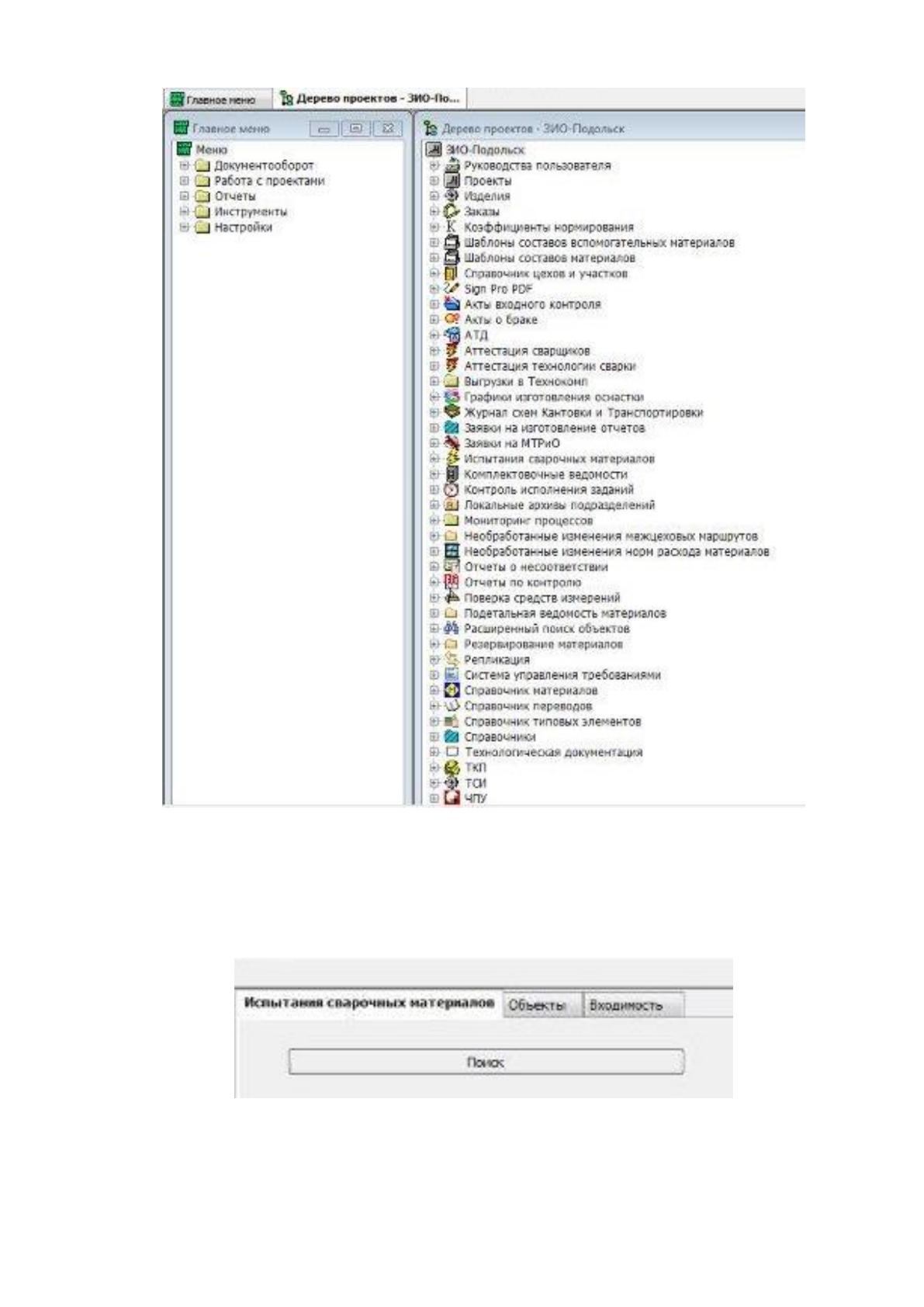

Рис.24 – Главное окно Lotsia PDM
При выборе раздела «Испытание сварочных материалов» справа
появляется кнопка «Поиск» (рис.25).
Рис.25 - Кнопка «Поиск»
112
В системе существует два варианта поиска испытаний сварочных
материалов, например: один из них, вручную развернуть проект «Испытания
сварочных материалов» и выбрать конкретный сварочный материал (рис.26 а,б).
При нажатии в дереве проектов на группу сварочного материала справа
появляется кнопка «Добавить сварочный материал». Данная кнопка неактивна
для всех сотрудников ПАО «ЗиО-Подольск», кроме сотрудников ОГС,
ответственных за своевременное внесение новых комплектов документов в ИС.

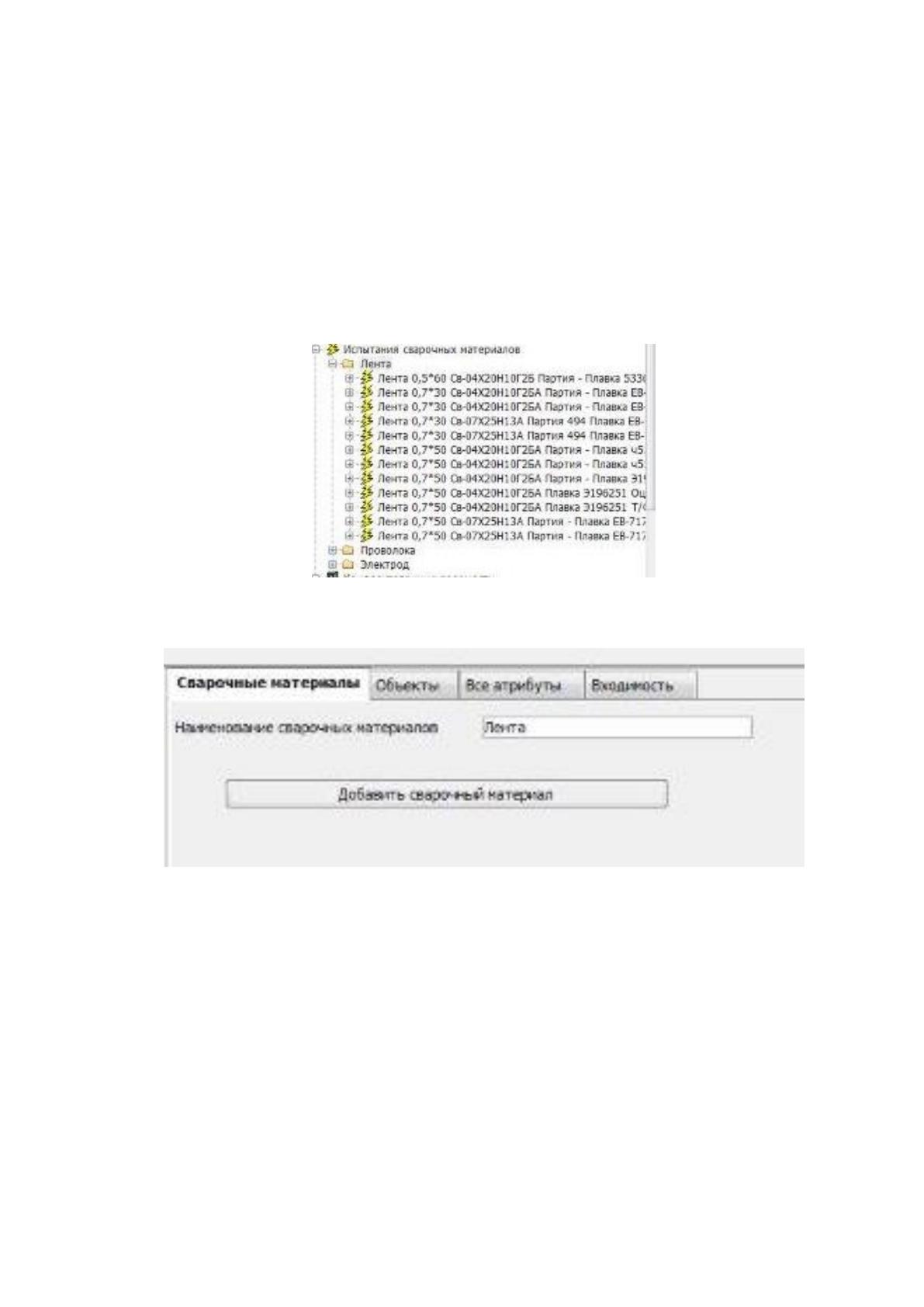

Рис.26а - Выбор группы сварочных материалов
Рис.26б - Кнопка «Добавить сварочный материал»
Второй вариант поиска – это воспользоваться формой для поиска,
представленной на рис.27.
113

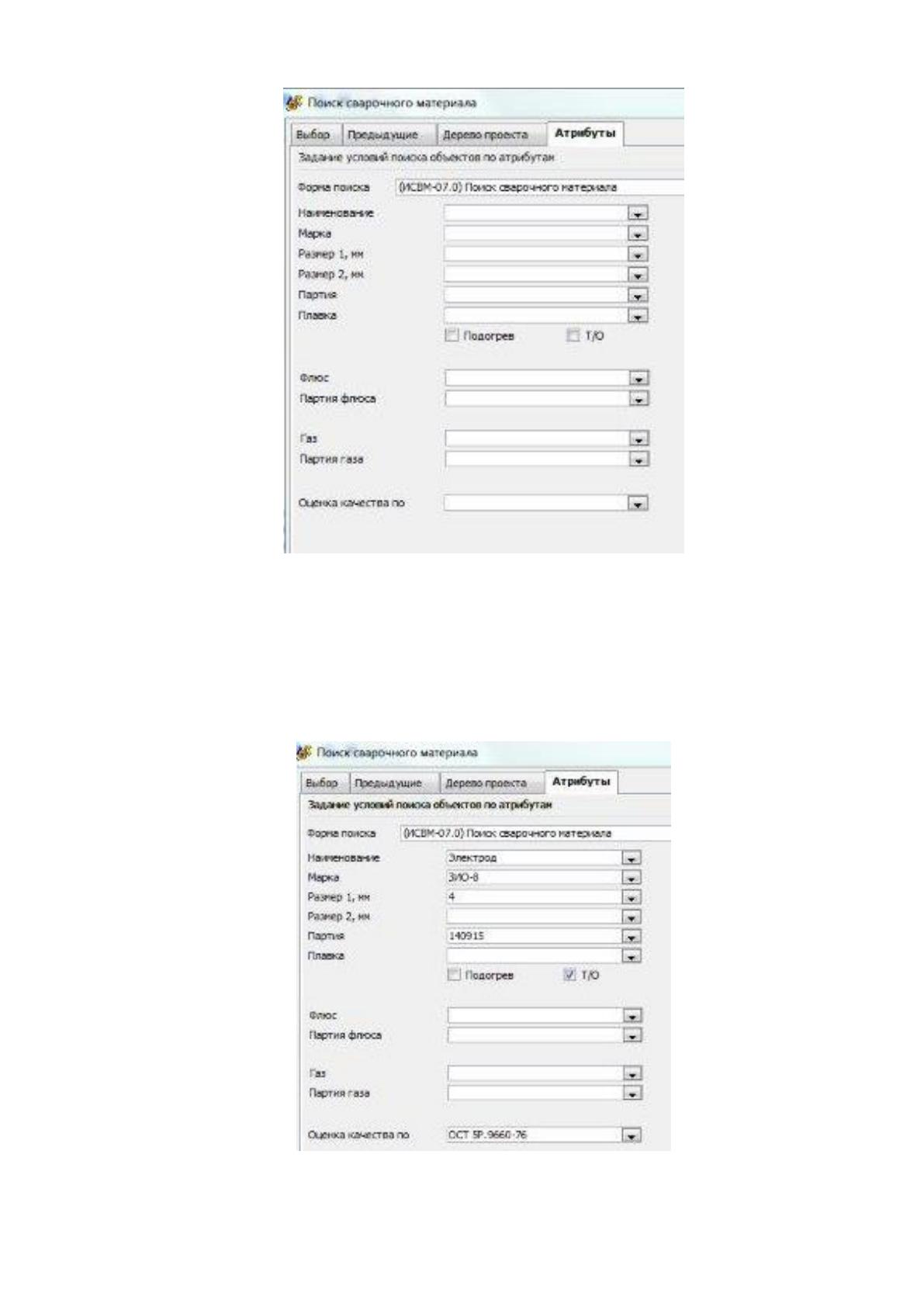

Рис.27 - Форма для поиска сварочного материала
В данной форме поиск осуществляется как по одному параметру, так и по
нескольким (рис.28). Для всех параметров реализована функция как ручного
ввода, так и выбора из списка (справочника) – выбор значения атрибута.
Рис.28 - Заполнение параметров для поиска в окне «Поиск сварочных
материалов»
114
На рис. 29 – 39 представлены формы выбора значений атрибута из
справочников по каждому из параметров сварочного материала.

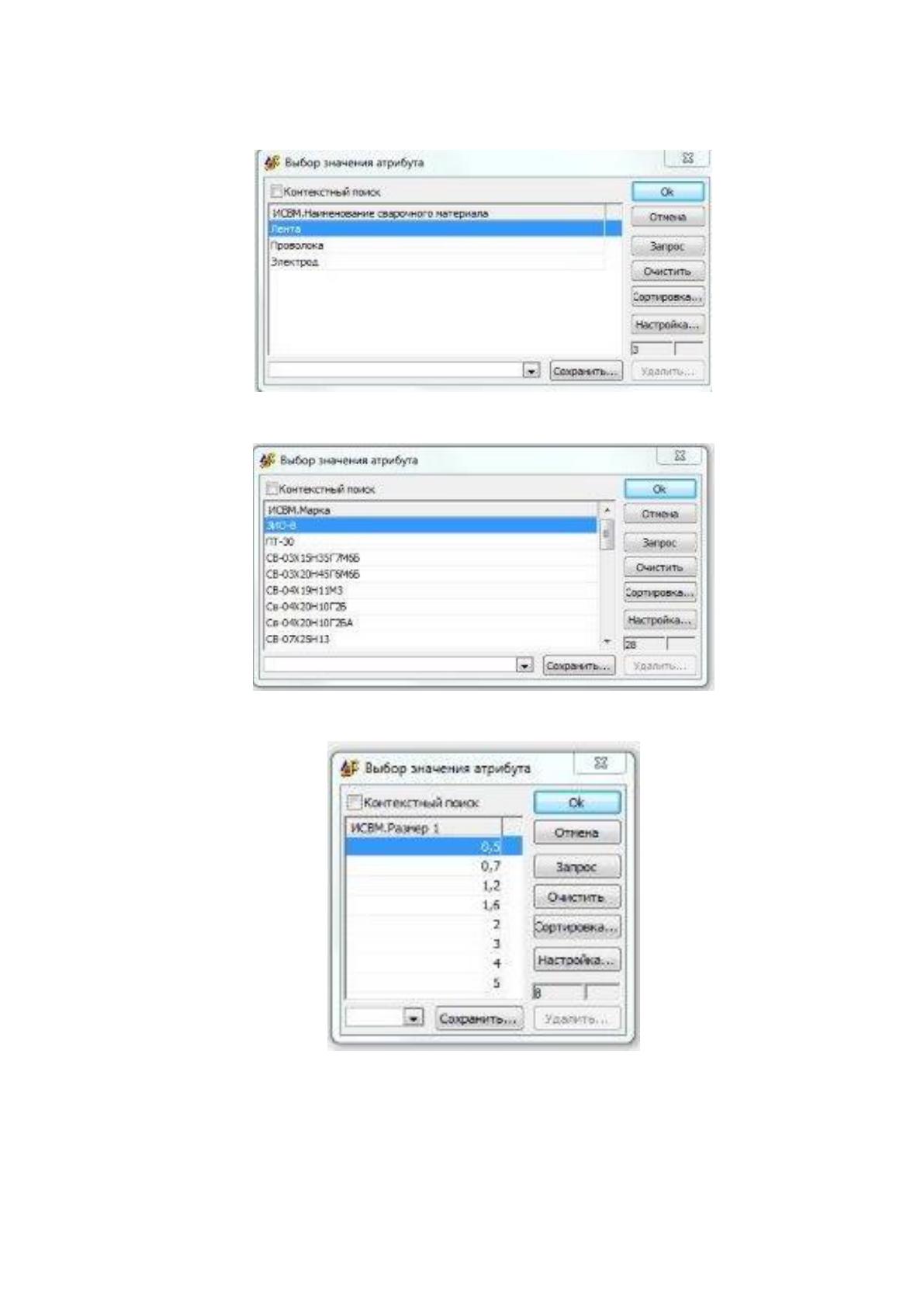

Рис.29 – Значения атрибута «Наименование»
Рис.30 – Значения атрибута «Марка»

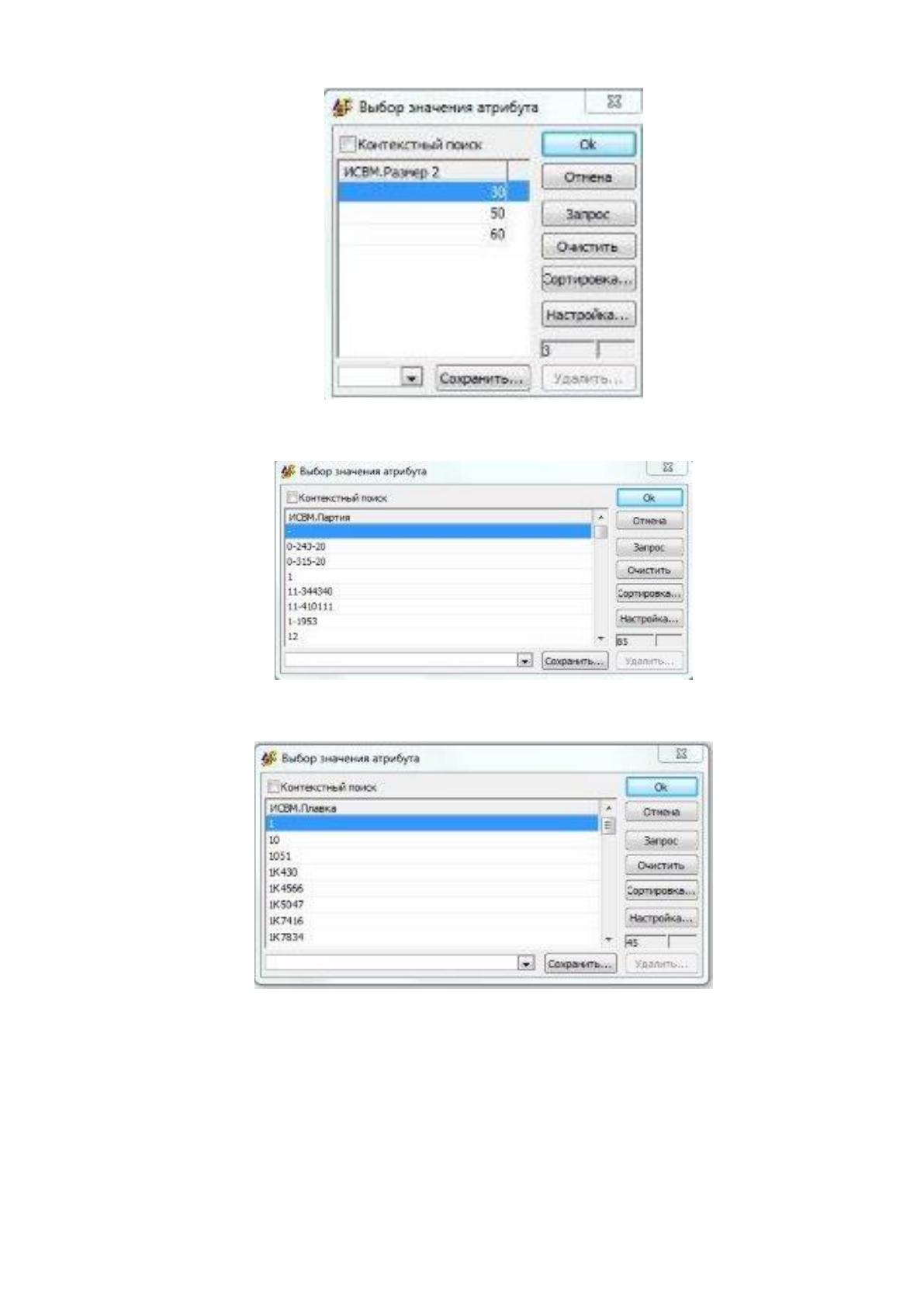

Рис.31 – Значения атрибута «Размер 1»
115
Рис.32 – Значения атрибута «Размер 2»
Рис.33 – Значения атрибута «Партия»
Рис.34 – Значения атрибута «Плавка»
116

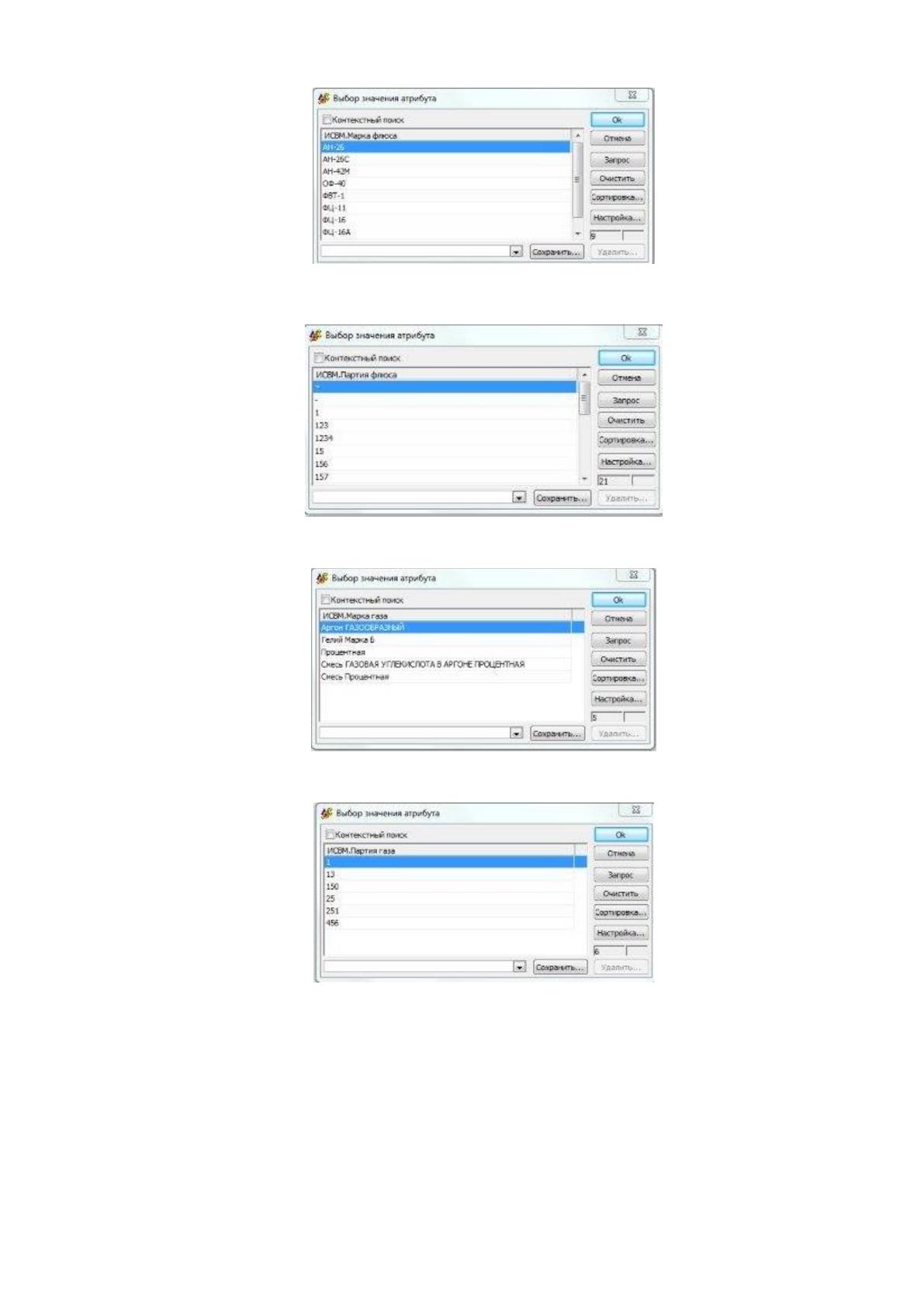

Рис.35 – Значения атрибута «Флюс»
Рис.36 – Значения атрибута «Партия флюса»
Рис.37 – Значения атрибута «Газ»
Рис.38 – Значения атрибута «Партия газа»
117
Рис.39 – Значения атрибута «Партия газа»
На рисунке 40 изображено форма на конкретный сварочный материал,
которая появляется после введения параметров для поиска и нажатия кнопки
«Поиск».
Рис.40 - Форма вывода информации о конкретном сварочном материале

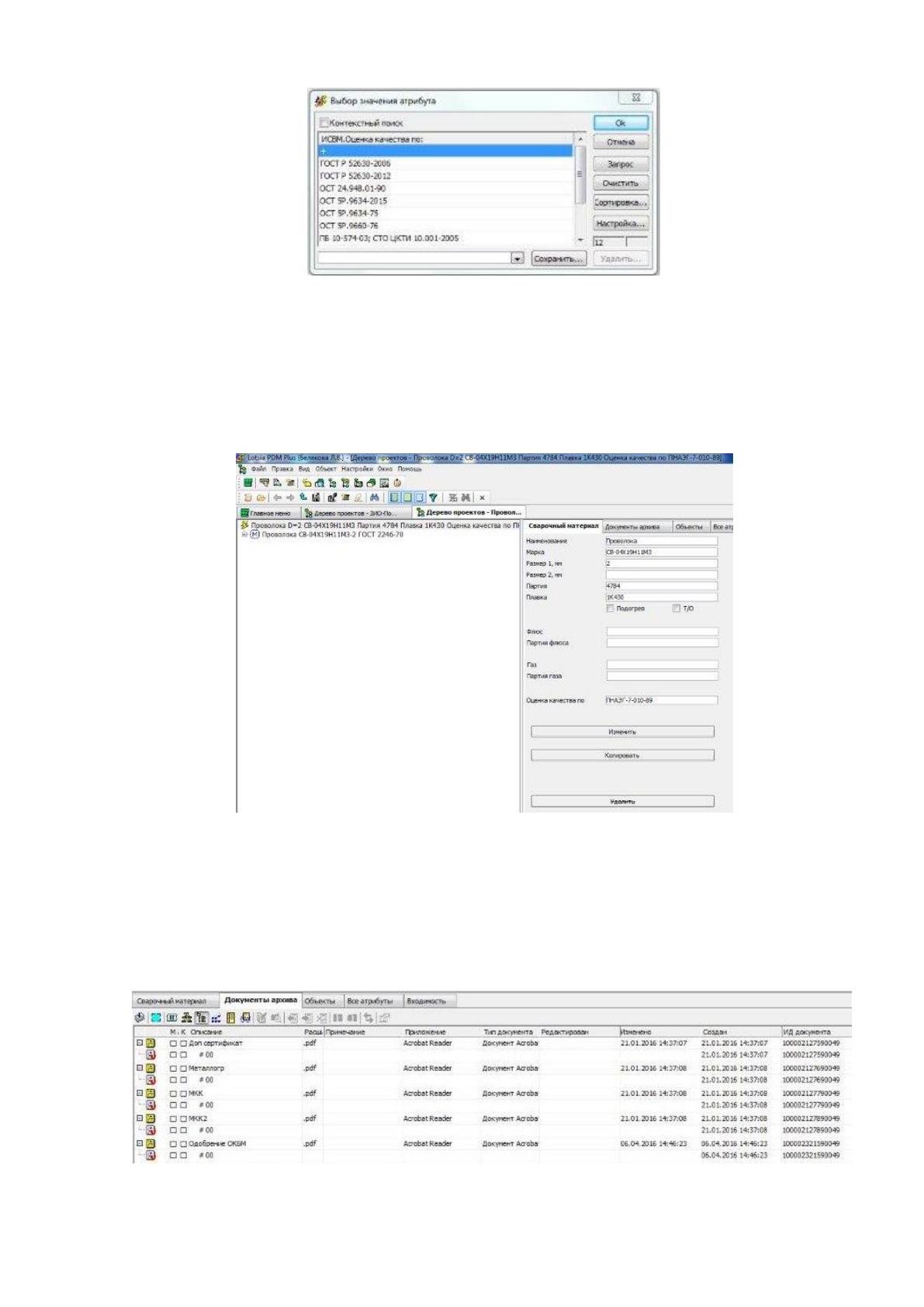

При открытии вкладки «Документы архива» (рис.41) выводится перечень
документов, входящих в комплект на конкретный сварочный материал.
Для каждого документа указан тип файла.
Рис.41 - Вкладка документы архива
